DMT2004 - Multimetr Monacor - Bezpłatna instrukcja obsługi

Typ produktu	Multimetr cyfrowy
Marka	Monacor
Model	DMT2004
Wyświetlacz	LCD 3 ½ cyfry, wysokość 21 mm
Pomiar napięcia stałego	200 mV do 600 V, 5 zakresów
Pomiar napięcia zmiennego	200 V i 600 V, 2 zakresy
Pomiar prądu stałego	2000 μA do 10 A, 4 zakresy
Pomiar rezystancji	200 Ω do 2 MΩ, 5 zakresów
Test ciągłości	Tak, z brzęczykiem (próg < 20 Ω)
Test diod	Tak, wyświetlanie napięcia przewodzenia do 1,999 V
Test baterii	1,5 V i 9 V
Funkcja HOLD	Tak, zatrzymanie wyświetlanej wartości
Podświetlenie wyświetlacza	Tak, włączane przyciskiem
Kategoria pomiarowa	CAT III 250 V
Bezpieczniki	F 200 mAL/250 V (do 200 mA) i F 10 AL/250 V (200 mA do 10 A)
Zasilanie	1 bateria 9 V (brak w zestawie)
Wymiary	68 × 138 × 37 mm
Waga	200 g
Temperatura pracy	0 °C do 50 °C
Wilgotność względna	< 70 %
Konserwacja i czyszczenie	Sucha, miękka ściereczka, bez chemikaliów ani wody
Bezpieczeństwo	Nie używać w przypadku uszkodzenia, wymieniać bezpieczniki na identyczne, uwaga na napięcia > 42 V
Części zamienne i naprawialność	Bezpieczniki i bateria wymienne; inne naprawy przez wykwalifikowanego technika

Często zadawane pytania - DMT2004 Monacor

Jak włączyć multimetr DMT2004?

Obróć przełącznik obrotowy z pozycji OFF na żądaną funkcję. Wyświetlacz się zaświeci. Jeśli nic się nie pojawi, wymień baterię.

Jak podłączyć przewody pomiarowe?

Podłącz czarny przewód do gniazda COM (wspólne), a czerwony do gniazda V Ω mA dla większości pomiarów. Dla prądów >200 mA do 10 A podłącz czerwony do gniazda 10A.

Dlaczego wyświetlacz pokazuje '1'?

Wyświetlenie 1 oznacza przekroczenie zakresu pomiarowego. Wybierz wyższy zakres lub sprawdź, czy końcówki są dobrze podłączone.

Jak zmierzyć napięcie stałe?

Obróć przełącznik na zakres V_DC (200 mV do 600 V). Przyłóż końcówki równolegle do obwodu. Jeśli czerwona końcówka jest na minusie, pojawi się znak minus.

Jak sprawdzić ciągłość obwodu?

Obróć przełącznik na pozycję ➤ (dioda/ciągłość). Przyłóż końcówki do końców obwodu. Jeśli rezystancja jest < 20 Ω, rozlegnie się brzęczyk.

Jak przetestować diodę?

Wybierz pozycję ➤. Przyłóż czarną końcówkę do katody, czerwoną do anody. Wyświetlacz pokaże napięcie przewodzenia (do 1,999 V). Wyświetlenie '1' oznacza przerwę lub odwróconą polaryzację.

Co zrobić, gdy pojawi się symbol słabej baterii?

Wymień baterię 9 V. Otwórz tylną pokrywę po odłączeniu przewodów. Wymień starą baterię na nową, zachowując polaryzację.

Jak wymienić bezpiecznik?

Odłącz przewody, otwórz tylną pokrywę. Wymień uszkodzony bezpiecznik na identyczny: F 200 mAL/250 V lub F 10 AL/250 V w zależności od zakresu.

Czy można mierzyć napięcia wyższe niż 250 V?

Nie, maksymalne napięcie wynosi 250 V dla prądu zmiennego i stałego. Nigdy nie przekraczaj tego limitu, grozi śmiercią.

Jak czyścić multimetr?

Użyj suchej, miękkiej ściereczki. Nie używaj środków chemicznych, rozpuszczalników ani wody. Nigdy nie czyść wnętrza.

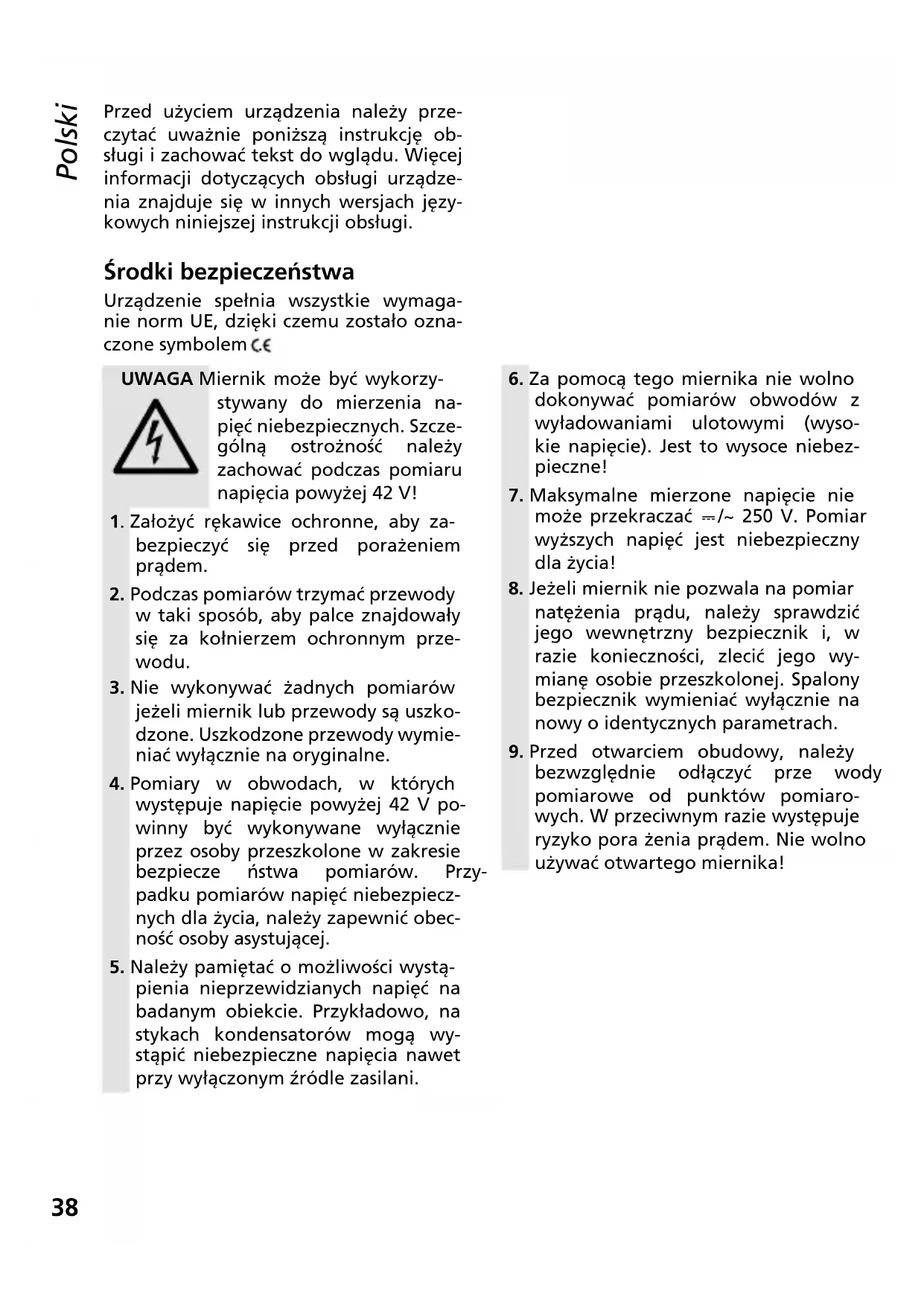

INSTRUKCJA OBSŁUGI DMT2004 Monacor

Przed użyciem urządzenia należy przeczytać uważnie poniższą instrukcję obsługi i zachować tekst do wglądu. Więcej informacji dotyczących obsługi urządzenia znajduje się w innych wersjach językowych niniejszej instrukcji obsługi.

Środki bezpieczeństwa

Urządzenie spełnia wszystkie wymaganie norm UE, dzięki czemu zostało oznaczone symbolem c.€

UWAGA Miernik może być wykorzy-

stywany do mierzenia napięć niebezpiecznych. Szczególną ostrożność należy zachować podczas pomiaru napięcia powyżej 42 V!

1. Założyć rękawice ochronne, aby zabezpieczyć się przed porażeniem prądem.
2. Podczas pomiarów trzymać przewody w taki sposób, aby palce znajdowały się za kołnierzem ochronnym przewodu.
3. Nie wykonywać żadnych pomiarów jeżeli miernik lub przewody są uszkodzone. Uszkodzone przewody wymieniać wyłącznie na oryginalne.
4. Pomiary w obwodach, w których występuje napięcie powyżej 42 V powinny być wykonywane wyłącznie przez osoby przeszkolone w zakresie bezpiecze śntwa pomiarów. Przypadku pomiarów napięć niebezpiecznych dla życia, należy zapewnić obecność osoby asystującej.

5. Należy pamiętać o możliwości wystąpienia nieprzewidzianych napięć na badanym obiekcie. Przykładowo, na stykach kondensatorów mogą wystąpić niebezpieczne napięcia nawet przy wyłączonym źródłe zasilani.

6. Za pomocą tego miernika nie wolno dokonywać pomiarów obwodów z wyładowaniami ulotowymi (wysokie napięcie). Jest to wysoce niebezpieczne!

7. Maksymalne mierzone napięcie nie może przekraczać ==/\~ 250 V. Pomiar wyższych napięć jest niebezpieczny dla życia!
8. Jeżeli miernik nie pozwala na pomiar natężenia prądu, należy sprawdzić jego wewnętrzny bezpiecznik i, w razie konieczności, zlecić jego wymianę osobie przeszkolonej. Spalony bezpiecznik wymieniać wyłącznie na nowy o identycznych parametrach.
9. Przed otwariem obudowy, należy bezwzględnie odłączyć prze wody pomiarowe od punktów pomiarowych. W przeciwnym razie występuje ryzyko porażenia prądem. Nie wolno używać otwartego miernika!

Należy zawsze przestrzegać poniższych zasad:

• Do miernika dołączane są naklejki z ważnymi informacjami dotyczącymi bezpieczeństwa użytkowania, w ośmiu językach. Zaleca się przyklejenie naklejki w odpowiednim języ ku, na tylną stronę miernika!
• Urządzenie przeznaczone jest do użytku tylko wewnątrz pomieszczeń. Należy chronić je przed zalaniem i wilgocią oraz wysoką temperaturą (dopuszczalny zakres wynosi 0–50°C).
• Do czyszczenia obudowy należy używać tylko suchej, miękkiej ściereczki. Nie wolno używać wody lub innych środków chemicznych.
• Producent ani dostawca nie ponoszą odpowiedzialności za uszkodzenie sprzętu bądź obrażenia użytkownika, jeśli urządzenie było wykorzystywane niezgodnie z przeznaczeniem i zasadami bezpieczeństwa, dotyczącymi pomiarów napięć powyżej 42 V, oraz jeżeli było nieprawidłowo podłączane i obsługiwane, lub poddawane nieautoryzowanej naprawie.

Zużyte baterie należy wyrzu- cać do specjalnie oznaczonych pojemników, nie do zwykłych koszy na śmieci.

Po zakończeniu eksploatacji urządzenie należy zutylizować zgodnie z lokalnymi przepisami.
