Produkttyp	Digitalmultimeter
Marke	Monacor
Modell	DMT2004
Anzeige	LCD 3 ½ Stellen, Höhe 21 mm
Gleichspannungsmessung	200 mV bis 600 V, 5 Bereiche
Wechselspannungsmessung	200 V und 600 V, 2 Bereiche
Gleichstrommessung	2000 μA bis 10 A, 4 Bereiche
Widerstandsmessung	200 Ω bis 2 MΩ, 5 Bereiche
Durchgangsprüfung	Ja, mit Summer (Schwelle < 20 Ω)
Diodentest	Ja, Anzeige der Durchlassspannung bis 1,999 V
Batterietest	1,5 V und 9 V
HOLD-Funktion	Ja, Einfrieren des angezeigten Werts
Beleuchtung der Anzeige	Ja, per Taste aktivierbar
Messkategorie	CAT III 250 V
Sicherungen	F 200 mAL/250 V (bis 200 mA) und F 10 AL/250 V (200 mA bis 10 A)
Stromversorgung	1 Batterie 9 V (nicht im Lieferumfang)
Abmessungen	68 × 138 × 37 mm
Gewicht	200 g
Betriebstemperatur	0 °C bis 50 °C
Relative Luftfeuchtigkeit	< 70 %
Wartung und Reinigung	Trockenes, weiches Tuch, keine Chemikalien oder Wasser
Sicherheit	Nicht verwenden, wenn beschädigt, Sicherungen durch gleichen Typ ersetzen, Vorsicht bei Spannungen > 42 V
Ersatzteile und Reparierbarkeit	Sicherungen und Batterie austauschbar; andere Reparaturen durch qualifizierten Techniker

Häufig gestellte Fragen - DMT2004 Monacor

Wie schalte ich das Multimeter DMT2004 ein?

Drehen Sie den Drehschalter von der Position OFF auf die gewünschte Funktion. Die Anzeige leuchtet auf. Wenn nichts erscheint, ersetzen Sie die Batterie.

Wie schließe ich die Messleitungen an?

Schließen Sie das schwarze Kabel an die Buchse COM (gemeinsam) und das rote Kabel für die meisten Messungen an die Buchse V Ω mA an. Für Ströme >200 mA bis 10 A schließen Sie das rote Kabel an die Buchse 10A an.

Warum zeigt das Display '1' an?

Die Anzeige 1 zeigt eine Überbereichung an. Wählen Sie einen höheren Bereich oder überprüfen Sie, ob die Spitzen guten Kontakt haben.

Wie messe ich eine Gleichspannung?

Drehen Sie den Drehschalter auf einen Bereich V_DC (200 mV bis 600 V). Setzen Sie die Spitzen parallel zum Stromkreis. Wenn die rote Spitze am Minus liegt, erscheint ein Minuszeichen.

Wie prüfe ich die Durchgängigkeit eines Stromkreises?

Drehen Sie den Drehschalter auf die Position ➤ (Diode/Durchgang). Setzen Sie die Spitzen an die Enden des Stromkreises. Wenn der Widerstand < 20 Ω ist, ertönt ein Summer.

Wie teste ich eine Diode?

Wählen Sie die Position ➤. Setzen Sie die schwarze Spitze auf die Kathode und die rote auf die Anode. Das Display zeigt die Durchlassspannung (bis 1,999 V). Eine Anzeige '1' bedeutet einen offenen Stromkreis oder umgekehrte Polarität.

Was tun, wenn das Symbol für schwache Batterie erscheint?

Ersetzen Sie die 9V-Batterie. Öffnen Sie die hintere Abdeckung, nachdem Sie die Kabel entfernt haben. Ersetzen Sie die alte Batterie durch eine neue, achten Sie auf die Polarität.

Wie ersetze ich eine Sicherung?

Trennen Sie die Kabel, öffnen Sie die hintere Abdeckung. Ersetzen Sie die defekte Sicherung durch eine Sicherung desselben Typs: F 200 mAL/250 V oder F 10 AL/250 V je nach Bereich.

Ist es möglich, Spannungen über 250 V zu messen?

Nein, die maximale Spannung beträgt 250 V AC oder DC. Diese Grenze niemals überschreiten, Lebensgefahr.

Wie reinige ich das Multimeter?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine Chemikalien, Lösungsmittel oder Wasser. Reinigen Sie niemals das Innere.

BEDIENUNGSANLEITUNG DMT2004 Monacor

Bestell-Nr. • Order No. 0292030

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

ISTRUZIONI PER L'USO

VEILIGHEIDSVOORSCHRIFTEN

ŚRODKI BEZPIECZEŃSTWA

NOTAS DE SEGURIDAD

SIKKERHEDSOPLYSNINGER

SÄKERHETSFÖRESKRIFTER

TURVALLISUUDESTA

1 2 HOLD MONACOR 3 4 5 6 7 HOLD OFF 600 VAC 200 2000 μ 20m ADC 200 m 10A 1.5V 9V BATT. CAT III 250 V 2000 2000 Ω 20k 2000 200 DMT-2004 COM V Ω mA 10A FOR 30SEC. MAX. EVERY 15 MIN. FUSED 250V MAX 200mA MAX FUSED

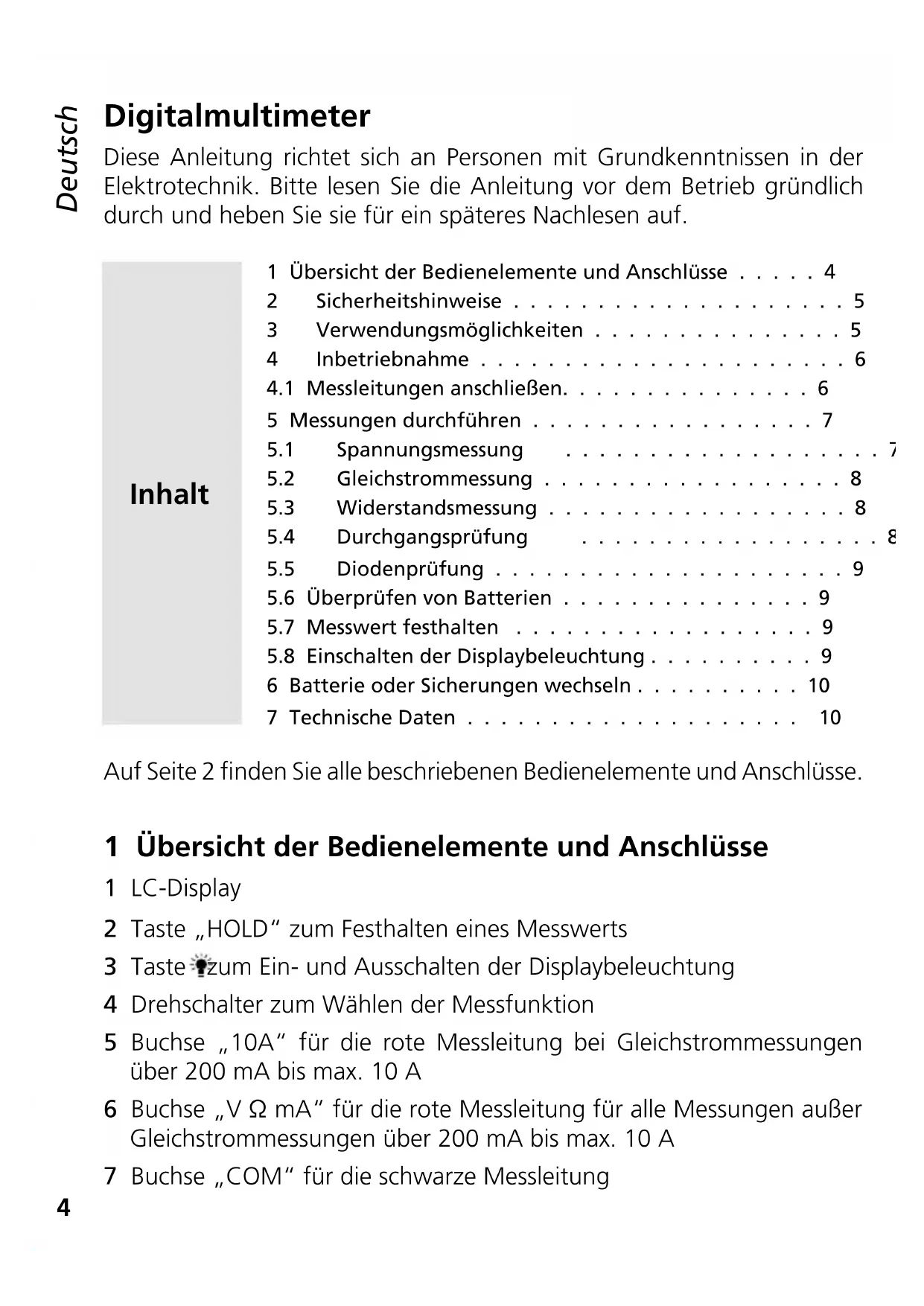

Deutsch......Seite 4

Diese Anleitung richtet sich an Personen mit Grundkenntnissen in der Elektrotechnik. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

Inhalt

1 Übersicht der Bedienelemente und Anschlüsse ..... 4

2 Sicherheitshinweise 5

3 Verwendungsmöglichkeiten 5

4 Inbetriebnahme 6

4.1 Messleitungen anschließen. 6

5 Messungen durchführen ..... 7

5.1 Spannungsmessung 7

5.2 Gleichstrommessung 8

5.3 Widerstandsmessung 8

5.4 Durchgangsprüfung 8

5.5 Diodenprüfung 9

5.6 Überprüfen von Batterien 9

5.7 Messwert festhalten 9

5.8 Einschalten der Displaybeleuchtung ..... 9

6 Batterie oder Sicherungen wechseln . . . . . . . . . 10

7 Technische Daten 10

Auf Seite 2 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.

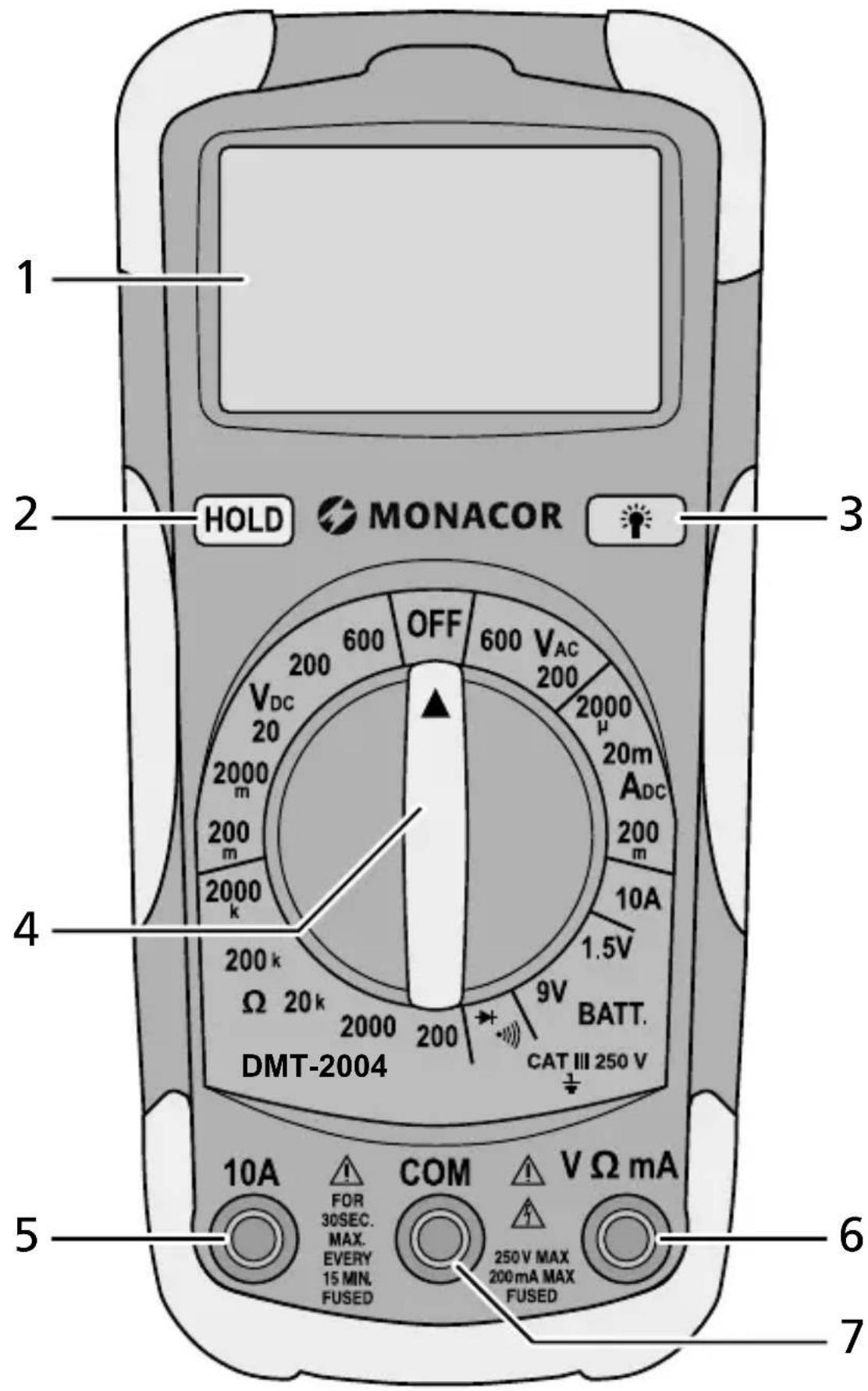

1 Übersicht der Bedienelemente und Anschlüsse

1 LC-Display

2 Taste „HOLD“ zum Festhalten eines Messwerts

3 Taste zum Ein- und Ausschalten der Displaybeleuchtung

4 Drehschalter zum Wählen der Messfunktion

5 Buchse „10A“ für die rote Messleitung bei Gleichstrommessungen über 200 mA bis max. 10 A

6 Buchse „V Ω mA“ für die rote Messleitung für alle Messungen außer Gleichstrommessungen über 200 mA bis max. 10 A

7 Buchse „COM“ für die schwarze Messleitung

2 Sicherheitshinweise

Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit C gekennzeichnet.

WARNUNG: Mit diesem Gerät können lebensgefährliche Spannungen gemessen werden. Bei Messungen von Spannungen ab 42 V ist besondere Vorsicht geboten.

1. Tragen Sie Sicherheitshandschuhe zum Schutz gegen Stromschläge.
2. Achten Sie beim Anlegen der Messspitzen darauf, dass Ihre Finger sich hinter dem Abrutschschutz befinden.
3. Nehmen Sie bei Schäden am Messgerät oder an den Messleitungen keine Messung vor. Beschädigte Messleitungen müssen durch Originalmessleitungen ersetzt werden.

Beachten Sie auch unbedingt die folgenden Punkte:

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–50°C).
• Verwenden Sie für die Reinigung nur ein weiches, trockenes Tuch, auf keinen Fall Wasser oder Chemikalien.
• Werden die geltenden Sicherheitsvorschriften beim Umgang mit Spannungen ab 42 V nicht eingehalten oder wird das Gerät zweckentfremdet, falsch angeschlossen / bedient, überlastet oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, entsorgen Sie es gemäß den örtlichen Vorschriften.

3 Verwendungsmöglichkeiten

Dieses Digitalmultimeter DMT-2004 dient zur Messung von Spannungen bis ---/\~ 250 V, Strömen bis--- 10 A und Widerständen bis 2 MΩ. Außerdem können Dioden und Batterien überprüft werden. Zur Durchgangsprüfung ist ein Summer vorhanden.

4 Inbetriebnahme

1) Dem Messgerät liegen Aufkleber mit wichtigen Hinweisen in 8 Sprachen bei. Kleben Sie die Hinweise in Ihrer Landesprache (siehe Abb. rechts) auf das v orgesehene Feld des Gehäusedeckels auf der Rückseite!
2) Zum Einschalten des Geräts den Drehschalter (4) von der Position „OFF“ auf die gewünschte Funktion stellen. Im Display (1) erscheint eine Anzeige. Bleibt das Display dunkel oder wird das Symbol 📄 eingeblen- det, eine neue Batterie einsetzen 📋 Kapitel 6.

ACHTUNG!

Um die Gefahr eines elektrischen Schlages zu vermeiden, müssen vor dem Öffnen des Gehäuses die Prüfspitzen von den Anschlussbuchsen und den Messpunkten entfernt werden.

Zum Schutz vor Überspannungen und Brandgefahr sind Sicherungen eingebaut. Defekte Sicherungen nur durch Sicherungen gleichen Typs ersetzen!

F 10 Al/250 V F 200 mAl/250 V

Stromversorgung: 1 x 9-V-Blockbatterie

3) Für eine günstigere Ablese position lässt sich das Gerät auch über den herausklappbaren Bügel auf der Rückseite aufstellen.
4) Nach dem Betrieb das Gerät immer ausschalten (Schalter auf „OFF“), sonst wird die Batterie unnötig verbraucht. Wird es länger nicht gebraucht, sollte die Batterie herausgenommen werden. So werden bei einem Auslaufen der Batterie mögliche Schäden am Gerät vermieden.

4.1 Messleitungen anschließen

Das Messgerät ist mit drei Messbuchsen ausgestattet:

1. Die mittlere Buchse „COM“ (7) ist für alle Messungen die gemeinsame (–) Buchse. Die schwarze Messleitung hier anschließen.
2. Die rechte Buchse „V Ω mA“ (6) ist für alle Messungen die gemeinsame (+) Buchse mit Ausnahme von Strommessungen über 200 mA. Die rote Messleitung hier anschließen.
3. Für Strommessungen über 200 mA muss die rote Messleitung in die linke Buchse „10A“ (5) gesteckt werden.

Zum Messen die Schutzkappen von den Messspitzen entfernen und nach dem Gebrauch die Kappen wieder aufsetzen.

5 Messungen durchführen

WARNUNG: Messungen in Stromkreisen, an denen über 42 V anliegen, dürfen nur von Personen durchgeführt werden, die Berührungsgefahren erkennen und entsprechende Sicherheitsvorkehrungen treffen können. Vermeiden Sie es, bei Messungen mit Berührungsgefahr allein zu arbeiten. Bitten Sie eine zweite Person dazu.

Vorsicht: Entfernen Sie vor dem Umschalten auf eine andere Messfunktion immer die Messspitzen vom Messobjekt, sonst kann das Messgerät beschädigt werden!

Bei unbekannten Spannungs- oder Stromwerten zunächst den größten Messbereich wählen, um das Messgerät nicht zu überlasten. Anschließend für eine hohe Genauigkeit den kleinstmöglichen Messbereich wählen (z. B. = 15 V im Bereich „20V DC “ messen und nicht im Bereich „200V DC “). Ist ein Messbereich überschritten, signalisiert das Gerät „1“. In diesem Fall den nächstgrößeren Bereich wählen.

5.1 Spannungsmessung

WARNUNG: Rechnen Sie mit unvorhergesehenen Spannungen an Messobjekten. Kondensatoren können z. B. auch bei ausgeschalteter Spannungsquelle gefährlich geladen sein.

• Mit diesem Gerät dürfen Sie keine Messungen in Stromkreisen mit Korona-Entladungen (Hochspannung) durchführen. Lebens gefahr!
• Die zu messende Spannung darf ==/\~ 250 V nicht überschreiten. Anderenfalls besteht Lebensgefahr!

Vorsicht: Bei Spannungsmessungen darf die rote Messleitung nicht in der Buchse „10A“ (5) stecken, das Messgerät und das Messobjekt können beschädigt werden!

Für Wechselspannungsmessungen den Schalter (4) in einen der beiden Bereiche „VAC“ drehen, für Gleichspannungsmessungen in einen der fünf Bereiche „VDC“. Die Messpitzen an das Messobjekt halten und auf dem Display den Wert ablesen. Liegt bei Gleichspannungsmessungen an der roten Messpitze der Minuspol und an der schwarzen Spitze der Plus-pol, erscheint im Display vor dem Messwert ein Minuszeichen.

5.2 Gleichstrommessung

• Der zu messende Strom darf 10 A nicht überschreiten!
• Ströme zwischen 200 mA und 10 A dürfen nicht länger als 30 Sekunden gemessen werden. Zwischen den einzelnen Messungen muss eine Messpause von 15 Minuten liegen. Anderenfalls können das Messgerät und die Messleitungen beschädigt werden!

Für Messungen bis 200 mA den Schalter (4) in einen der drei Bereiche „ADC“ drehen. Für Messungen über 200 mA bis 10 A die rote Messleitung in die Buchse „10A“ (5) umstecken und den Schalter in die Position „10A“ drehen. Das Messgerät über die Messleitungen in den zu messenden Stromkreis einschleifen und den Messwert im Display ablesen. Liegt an der roten Messspitze der Minuspol und an der schwarzen Spitze der Pluspol, erscheint im Display vor dem Messwert ein Minuszeichen.

5.3 Widerstandsmessung

- Einen Widerstand auf keinen Fall bei anliegender Spannung und immer separat messen, sonst ist die Messung falsch. Dazu muss er ggf. aus der Schaltung herausgelötet werden.

Den Schalter (4) in einen der Bereiche „Ω“ drehen. Die Messspitzen an den Widerstand halten und auf dem Display den Wert ablesen.

Befindet sich kein Widerstand oder ein Widerstand ≥ 2 MΩ zwischen den Messspitzen, zeigt das Display „1“ an.

5.4 Durchgangsprüfung

- Eine Durchgangsprüfung nie bei anliegender Spannung durchführen, sonst ist die Messung falsch.

Die Durchgangsprüfung dient zum Feststellen von Leitungsunterbrechungen. Den Schalter (4) in die Position ▶drehen. Die Messspitzen an die Messpunkte halten. Das Display zeigt den Widerstandswert (bis 1999 Ω) an. Ist er kleiner als ca. 20 Ω, ertönt der interne Summer.

Bei offenem Stromkreis zeigt das Display „1“ an.

5.5 Diodenprüfung

- Eine Diode auf keinen Fall bei anliegender Spannung und immer separat messen, sonst ist die Messung falsch. Dazu die Diode ggf. aus der Schaltung herauslöten.

Den Schalter (4) in die Position –drehen. Die schwarze Messspitze an die Kathode der Diode halten und die rote Messspitze an die Anode. Das Display zeigt die Durchlassspannung bis 1,999 V an bei einem Messstrom von max. 1 mA.

Bei einer Anzeige um 0 V hat die Diode einen Kurzschluss.

Bei der Anzeige „1“ ist die Diode unterbrochen, in Sperrrichtung angeschlossen (Diode umpolen) oder berührt nicht die Messspitzen.

5.6 Überprüfen von Batterien

Es können 1,5-V- und 9-V-Batterien überprüft werden. Den Schalter (4) je nach Batterietyp in die Position „1.5V“ oder „9V“ drehen. Die schwarze Messspitze an den Minuspol und die rote Messspitze an den Pluspol der Batterie anlegen. Im Display wird die Batteriespannung angezeigt.

Batterietyp	Ladezustand
	gut schwach schlecht
9-V-Batterie	>8,2V	7,2V bis 8,2V	<7,2V
1,5-V-Batterie	>1,35V	1,22V bis 1,35V	<1,22V

5.7 Messwert festhalten

Ein im Display angezeigter Messwert lässt sich festhalten, um z. B. nach dem Trennen der Messpitzen vom Messobjekt den Wert besser ablesen zu können. Dazu die Taste „HOLD“ (2) drücken. Im Display erscheint „HOLD“. Zum Zurückschalten auf den aktuellen Messwert die Funktion mit der Taste „HOLD“ wieder ausschalten („HOLD“ erlischt im Display).

5.8 Einschalten der Displaybeleuchtung

Zum Einschalten der Displaybeleuchtung die Taste ⚙(3) drücken. Durch erneutes Drücken der Taste wird sie wieder ausgeschaltet.

6 Batterie oder Sicherungen wechseln

A Zeigt das Display keine Anzeige oder das Symbol(= Batterie fast verbraucht), muss eine neue 9-V-Blockbatterie eingesetzt werden.
B Ist das Messen von Strömen nicht möglich, die internen Sicherungen überprüfen und durch Fachpersonal ersetzen lassen.

Das Batteriefach und die Sicherungshalter befinden sich unter dem Gehäusedeckel auf der Geräterückseite.

WARNUNG: Entfernen Sie vor dem Öffnen des Gehäuses die Messspitzen von den Messpunkten und die Messleitungen von den Buchsen des Geräts. An derenfalls besteht die Gefahr eines elektrischen Schlages. Betreiben Sie das Gerät niemals im geöffneten Zustand.

1) Den Aufstellbügel hochklappen, die zwei Schrauben des Gehäuse-deckels abschrauben und den Deckel abnehmen.
2) Bei einem Batteriewechsel die alte Batterie entfernen, die Batteriekontakte auf die neue Batterie stecken und diese ins Fach legen.

Batterien dürfen nicht im Hausmüll entsorgt werden. Geben Sie sie gemäß den örtlichen Vorschriften in den Sondermüll.

Bei einem Sicherungswechsel die defekte Sicherung nur durch eine gleichen Typs (siehe Technische Daten) ersetzen.

3) Den Deckel wieder festschrauben. Erst danach das Gerät wieder in Betrieb nehmen.

7 Technische Daten

Anzeige: 3½-stellig, 21-mm-LCD

Messrate:.... 2 Messungen pro Sekunde

Messkategorie: ..... CAT III 250 V

Spannungsmessung: ... max.==/\~ 250V, 200-mV-Bereich: Überlastschutz ==/\~ 200V

Sicherungen: .... . bis 200 mA: F 200 mAL/250 V 200 mA bis 10 A: F 10 AL/250 V

Widerstandsmessung/

Durchgangsprüfung. . . . Überlastschutz ==/\~ 250 V für 15 s max.

Eingangswiderstand: ... > 1 MΩ

Frequenzbereich VAC: . . . 45–450 Hz

Diodentest: ..... Anzeige der Durchlassspannung bis 1,999 V, Messstrom max. 1 mA, max. Messspannung ca. 2,8 V

Durchgangssummer: ... Ansprechschwelle < ca. 20 Ω

Batterietest: ..... Teststrom 6 mA (9-V-Batterie) bzw. 100 mA (1,5-V-Batterie)

Einsatzbereich:....0–50°C, rel. Luftfeuchtigkeit < 70%

Stromversorgung: ..... 9-V-Blockbatterie (nicht mitgeliefert)

Abmessungen, Gewicht: 68 × 138 × 37 mm, 200 g

Messbereiche

Bereich		Auf-lösung	Genauigkeit Bereich			Auf-lösung	Genauigkeit
V_DC	200 mV	0,1 mV	±(0,5% + 2 Digits)	Ω	200 Ω	0,1 Ω	±(0,8% + 2 Digits)
	2000 mV	1 mV 200			Ω	1Ω
	20V0,01V	20 k			Ω	0,01 kΩ
	200V0,1V		±(0,8% + 2 Digits)		200 kΩ	0,1 kΩ
	600 V 1V			2000 k Ω		1 kΩ	±(1,0% + 2 Digits)
V_AC	200V0,1V		±(1,2% + 10 Digits)50/60Hz	A_DC	2000 μA	1 μA	±(1,0% + 2 Digits)
	600 V	1V			20 mA	10 μA
BATT.	9V	10 mV	±(1,0% + 2 Digits)		200 mA	100 μA	±(1,2% + 2 Digits)
	1,5V	1 mV		10A		10 mA	±(2,0% + 2 Digits)

Änderungen vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
