DMT2004 - Multimetro Monacor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Multimetro digitale
Marca	Monacor
Modello	DMT2004
Display	LCD 3 ½ cifre, altezza 21 mm
Misura di tensione continua	200 mV a 600 V, 5 portate
Misura di tensione alternata	200 V e 600 V, 2 portate
Misura di corrente continua	2000 μA a 10 A, 4 portate
Misura di resistenza	200 Ω a 2 MΩ, 5 portate
Test di continuità	Sì, con cicalino (soglia < 20 Ω)
Test diodi	Sì, visualizzazione tensione di passaggio fino a 1,999 V
Test batterie	1,5 V e 9 V
Funzione HOLD	Sì, blocco del valore visualizzato
Illuminazione del display	Sì, attivabile con tasto
Categoria di misura	CAT III 250 V
Fusibili	F 200 mAL/250 V (fino a 200 mA) e F 10 AL/250 V (200 mA a 10 A)
Alimentazione	1 pila 9 V (non inclusa)
Dimensioni	68 × 138 × 37 mm
Peso	200 g
Temperatura di funzionamento	0 °C a 50 °C
Umidità relativa	< 70 %
Manutenzione e pulizia	Panno asciutto e morbido, nessun prodotto chimico né acqua
Sicurezza	Non utilizzare se danneggiato, sostituire i fusibili con tipo identico, attenzione tensioni > 42 V
Ricambi e riparabilità	Fusibili e pila sostituibili; altre riparazioni da tecnico autorizzato

Domande frequenti - DMT2004 Monacor

Come accendere il multimetro DMT2004 ?

Ruotare il selettore rotativo dalla posizione OFF sulla funzione desiderata. Il display si accende. Se non appare nulla, sostituire la pila.

Come collegare i cavi di misura ?

Collegare il cavo nero nel jack COM (comune) e il cavo rosso nel jack V Ω mA per la maggior parte delle misure. Per correnti >200 mA fino a 10 A, collegare il rosso nel jack 10A.

Perché il display mostra '1' ?

La visualizzazione 1 indica un superamento della portata di misura. Selezionare una portata superiore o verificare che le punte siano ben in contatto.

Come misurare una tensione continua ?

Ruotare il selettore su una portata V_DC (200 mV a 600 V). Posizionare le punte in parallelo sul circuito. Se la punta rossa è sul negativo, appare un segno meno.

Come testare la continuità di un circuito ?

Ruotare il selettore sulla posizione ➤ (diodo/continuità). Posizionare le punte alle estremità del circuito. Se la resistenza è < 20 Ω, suona un cicalino.

Come testare un diodo ?

Selezionare la posizione ➤. Posizionare la punta nera sul catodo e la rossa sull'anodo. Il display mostra la tensione di passaggio (fino a 1,999 V). Una visualizzazione '1' indica un circuito aperto o una polarità invertita.

Cosa fare se appare il simbolo di pila scarica ?

Sostituire la pila 9 V. Aprire il coperchio posteriore dopo aver rimosso i cavi. Sostituire la pila esausta con una nuova, rispettare la polarità.

Come sostituire un fusibile ?

Scollegare i cavi, aprire il coperchio posteriore. Sostituire il fusibile difettoso con un fusibile dello stesso tipo: F 200 mAL/250 V o F 10 AL/250 V a seconda della portata.

È possibile misurare tensioni superiori a 250 V ?

No, la tensione massima è di 250 V in alternata o continua. Non superare mai questo limite, pericolo di morte.

Come pulire il multimetro ?

Utilizzare un panno asciutto e morbido. Non utilizzare prodotti chimici, solventi né acqua. Non pulire mai l'interno.

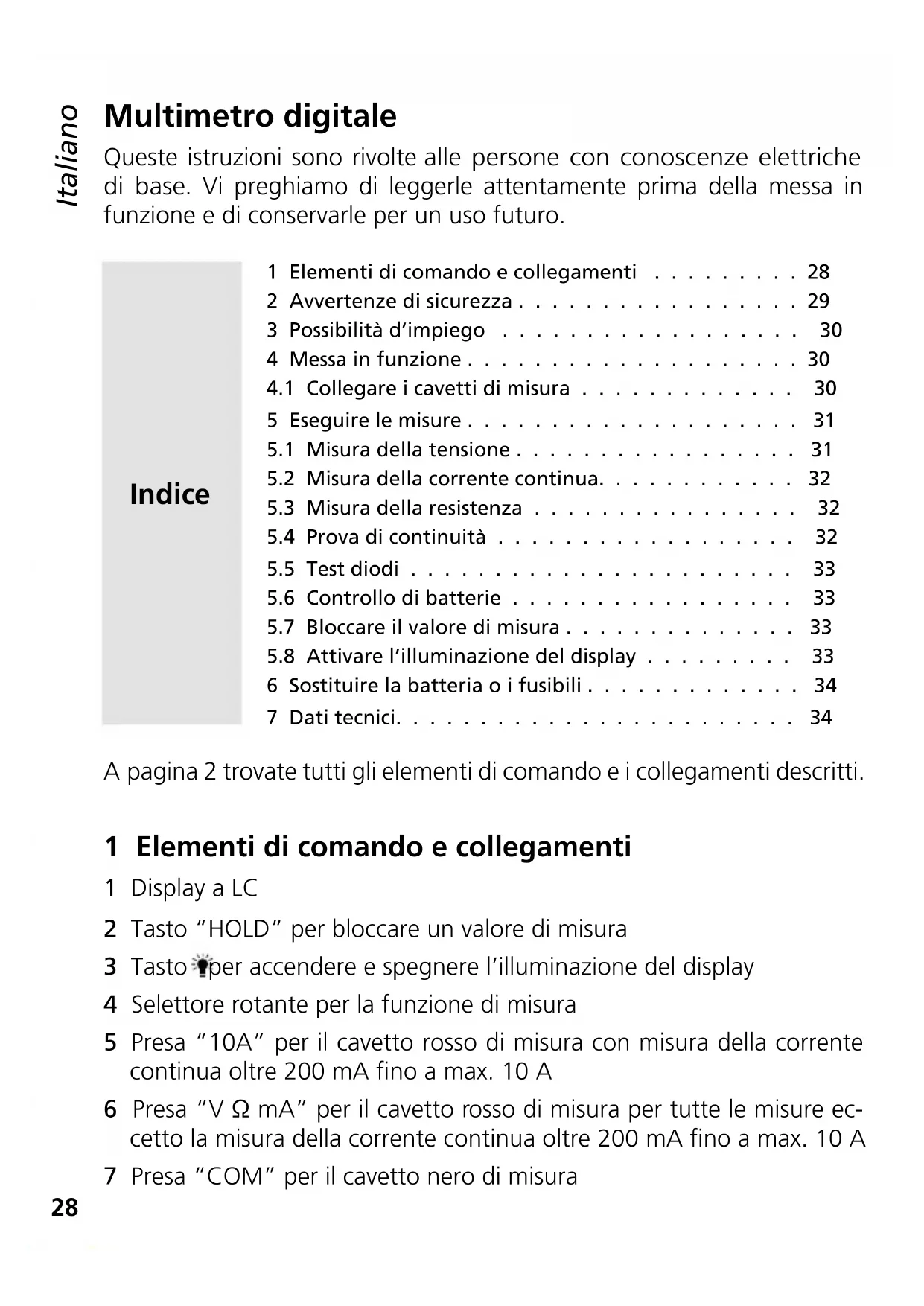

MANUALE UTENTE DMT2004 Monacor

Queste istruzioni sono rivolte alle persone con conoscenze elettriche di base. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro.

Indice

1 Elementi di comando e collegamenti ..... 28

2 Avvertenze di sicurezza ..... 29

3 Possibilità d'impiego 30

4 Messa in funzione ..... 30

4.1 Collegare i cavetti di misura 30

5 Eseguire le misure ..... 31

5.1 Misura della tensione ..... 31

5.2 Misura della corrente continua. 32

5.3 Misura della resistenza 32

5.4 Prova di continuità 32

5.5 Test diodi 33

5.6 Controllo di batterie ..... 33

5.7 Bloccare il valore di misura ..... 33

5.8 Attivare l'illuminazione del display ..... 33

6 Sostituire la batteria o i fusibili ..... 34

7 Dati tecnici. 34

A pagina 2 trovate tutti gli elementi di comando e i collegamenti descritti.

1 Elementi di comando e collegamenti

1 Display a LC

2 Tasto "HOLD" per bloccare un valore di misura

3 Tasto 🍎per accendere e spegnere l'illuminazione del display

4 Selettore rotante per la funzione di misura

5 Presa "10A" per il cavetto rosso di misura con misura della corrente continua oltre 200 mA fino a max. 10 A

6 Presa "V Ω mA" per il cavetto rosso di misura per tutte le misure eccetto la misura della corrente continua oltre 200 mA fino a max. 10 A

7 Presa "COM" per il cavetto nero di misura

2 Avvertenze di sicurezza

Lo strumento è conforme a tutte le direttive richieste dell'UE e pertanto porta la sigla €

AVVERTIMENTO: Con questo strumento si possono misurare tensioni pericolose. Nel caso di misure di tensione oltre i 42 V occorre procedere con particolare attenzione!

1. Indossare guanti di sicurezza per proteggersi contro scariche elettriche.
2. Nel sistemare i puntali di misura fare attenzione che le dita si trovino dietro il salvadita.
3. Non eseguire misure in caso di multimetro o cavetti danneggiati. I cavetti di misura danneggiati devono essere sostituite con cavetti originali.

Si devono osservare assolutamente anche i seguenti punti:

• Lo strumento è adatto solo per l'uso all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 – 50 °C).
• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
• Se con le tensioni a partire da 42 V non vengono rispettate le norme di sicurezza in vigore oppure in caso di uso improprio, di collegamento sbagliato, di impiego scorretto, di sovraccarico o di riparazione non a regola d'arte dello strumento, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per lo strumento.

Se lo strumento deve essere messo definitivamente fuori servizio, smaltire lo strumento in conformità con le normative locali.

3 Possibilità d'impiego

Questo multimetro digitale DMT-2004 serve per misurare tensioni fino a ---/\~ 250 V, correnti fino a--- 10 A e resistenze fino a 2 MΩ. Inoltre, è possibile controllare diodi e batterie. Per la prova di continuità è presente un buzzer.

4 Messa in funzione

1) Lo strumento ha in dotazione degli adesivi con avvisi importanti in otto lingue. Incollate gli avvisi nella vostra lingua (vedi fig. a destra) nello spazio previsto sul coperchio del contenitore sul retro dello strumento!
2) Per accendere lo strumento, portare il selettore rotante (4) dalla posizione "OFF" sulla funzione richiesta. Sul display (1) si vede la relativa indicazione. Se il display rimane scuro oppure se si vede il simbolo significa che si deve inserire una nuova batteria Capitolo 6.

ATTENZIONE!

Per escludere il pericolo di una scossa elettrica, prima di aprire il contenitore occorre staccare i puntali di misura dalle prese e dai punti di misura.

Per protezione da sovratensioni e incendio sono integrati dei fusibili. Sostituire fusibili difettosi solo con fusibili dello stesso tipo!

F 10 AL/250 V F 200 mAL/250 V

Alimentazione: 1 x batteria transistor 9 V

3) Per facilitare la lettura, lo strumento può essere raddrizzato per mezzo della staffa posta sul lato posteriore.
4) Dopo l'uso, spegnere sempre lo strumento (selettore su "OFF"), altrimenti si consuma inutilmente la batteria. Se non viene usato per un certo periodo conviene togliere la batteria. In questo modo si evitano dei danni allo strumento se la batteria dovesse perdere.

4.1 Collegare i cavetti di misura

Lo strumento è equipaggiato con tre prese per le misure:

1. Per tutte le misure, la presa centrale "COM" (7) è la presa comune (-). Collegare qui il cavetto nero.
2. Per tutte le misure, la presa destra "V Ω mA" (6) è la presa comune (+), ad eccezione delle misure di corrente oltre 200 mA. Collegare qui il cavetto rosso.
3. Per le misure di corrente oltre 200 mA, il cavetto rosso deve essere inserito nella presa di sinistra "10A" (5).

Per eseguire le misura, togliere le protezioni dai puntali e rimetterle dopo l'uso.

5 Eseguire le misure

AVVERTIMENTO: Le misure in circuiti con correnti oltre 42 V devono essere eseguite solo da persone che conoscono i pericoli in caso di contatto e che sono in grado di prendere le relative misure di sicurezza. Se esiste il pericolo di contatto, evitare di lavorare da solo. Chiedere la presenza di una seconda persona.

Attenzione: Prima di cambiare la funzione di misura, togliere i puntali dall'oggetto misurato per non danneggiare lo strumento!

Se non si conoscono i valori di tensione o corrente, scegliere dapprima un campo di misura maggiore per non sovraccaricare lo strumento di misura. Successivamente, per ottenere la massima precisione, scegliere il campo di misura più basso possibile (p. es. = 15 V misurare nel campo "20 V DC " e non nel campo "200 V DC "). Se si supera un campo di misura, lo strumento indica "1". In questo caso occorre scegliere il prossimo campo in ordine di grandezza.

5.1 Misura della tensione

AVVERTIMENTO: Tener conto del fatto che sugli oggetti da misurare ci possono essere delle tensioni inaspettate. I condensatori, per esempio, possono presentare delle cariche pericolose anche con sorgente di tensione spenta.

• Con questo strumento non si devono eseguire misure in circuiti con scariche corona (alta tensione). Pericolo di morte!
• La tensione massima da misurare non deve superare ===/\~ 250 V. Altrimenti esiste pericolo di morte!

Attenzione: Nelle misure di tensione, il cavetto rosso non deve essere inserito nella pressa “10A” (5), altrimenti lo strumento e l’oggetto misurato possono subire dei danni!

Per le misure di tensione alternata girare il selettore (4) su uno dei due campi "VAC", per misure di tensione continua su uno dei cinque campi "VDC". Tenere i puntali contro l'oggetto da misurare e leggere il valore sul display. Se nelle misure di tensione continua, al puntale rosso si trova

il polo negativo e a quello nero il polo positivo, sul display, davanti al valore misurato, si vede il segno negativo.

5.2 Misura della corrente continua

• La corrente da misurare non deve superare 10 A!
• Le correnti fra 200 mA e 10 A non devono essere misurate per più di 30 secondi. Fra le singole misure occorre rispettare un intervallo di 15 minuti. Altrimenti, lo strumento e i cavetti possono subire dei danni!

Per le misure fino a 200 mA girare il selettore (4) su uno dei tre campi "ADC". Per le misure oltre 200mA fino a 10A, inserire il cavetto rosso nella presa "10A" (5) e portare il selettore in posizione "10A". Inserire il multimetro nel circuito da misurare per mezzo dei cavetti di misura e leggere il valore misurato sul display. Se al puntale rosso si trova il polo negativo e a quello nero il polo positivo, sul display, davanti al valore misurato, si vede il segno negativo.

5.3 Misura della resistenza

- Non misurare in nessun caso una resistenza con una tensione applicata e misurarla sempre separatamente, altrimenti la misura risulterà sbagliata. Eventualmente occorre dissaldare la resistenza dal circuito.

Portare il selettore (4) su uno dei campi “Ω”. Tenere i puntali di misura contro la resistenza e leggere sul display il valore della resistenza.

Se fra i puntali non si trova nessuna resistenza oppure una resistenza ≥ 2 MΩ, il display indica “1”.

5.4 Prova di continuità

- Non effettuare mai un test di continuità con una tensione applicata, altrimenti la misura risulterà sbagliata.

La prova di continuità serve per determinare la presenza di un'interruzione nella linea. Portare il selettore (4) in posizione ➡️. Tenere i puntali contro i relativi punti di misura. Il display indica il valore della resistenza (fino a 1999 Ω). Se è inferiore a 20 Ω ca., il buzzer interno emette un suono.

Se il circuito di corrente è aperto, il display indica "1".

5.5 Test diodi

- Non misurare in nessun caso un diodo con una tensione applicata e misurarlo sempre separatamente, altrimenti la misura risulterà sbagliata. Eventualmente occorre dissaldare il diodo dal circuito

Portare il selettore (4) in posizione ▶. Tenere il puntale nero contro il cato del diodo e il puntale rosso contro l'anodo. Il display visualizzata la tensione passante fino a 1,999 V con un corrente di misura di 1 mA max. Se l'indicazione è intorno a 0 V, significa che il diodo ha un corto circuito. Se viene indicato "1", il diodo è interrotto, è collegato in direzione di blocco (cambiare polarità del diodo) oppure non è in contatto con i puntali.

Si possono controllare batterie di 1,5 V e di 9 V. Girare il selettore (4), a seconda del tipo di batteria, sulla posizione “1.5V” o “9V”. Tenere il puntale nero contro il polo negativo e il puntale rosso contro il polo positivo della batteria. Il display indica la tensione della batteria.

Tipo di batteria	Stato di carica
	buono debole scarso
Batteria 9V	>8,2V	7,2V a 8,2V	<7,2V
Batteria 1,5V	>1,35V	1,22V a 1,35V	<1,22V

5.7 Bloccare il valore di misura

Un valore di misura indicato sul display può essere bloccato, per esempio per poterlo leggere meglio dopo aver staccato i puntali dall'oggetto di misurare. Per fare ciò premere il tasto "HOLD" (2). Sul display si vede "HOLD". Per ritornare al valore attuale di misura, disattivare la funzione azionando nuovamente il tasto "HOLD" ("HOLD" si spegne sul display).

5.8 Attivare l'illuminazione del display

Per attivare l'illuminazione del display, premere il tasto 📋(3). Premendo il tasto un'altra volta, l'illuminazione sarà disattivata.

6 Sostituire la batteria o i fusibili

A Se il display non indica niente oppure solo il simbolo ^+ (= batteria quasi scarica), occorre inserire una nuova batteria di 9 V.
B Se non è possibile la misura delle correnti, controllare i fusibili interni e farli sostituire da una persona qualificata.

Il vano batteria e i portafusibili si trovano sotto il coperchio del contenitore sul retro dello strumento.

AVVERTIMENTO: Prima di aprire il contenitore, staccare i puntali dai punti di misura e i cavetti dalle prese dello strumento. Altrimenti esiste il pericolo di una scarica elettrica. Non usare mai lo strumento quando è aperto.

1) Ribaltare in alto la staffa, svitare le due viti del coperchio e togliere il coperchio.
2) Se si tratta di cambiare la batteria, togliere la vecchia batteria, sistemare i contatti sulla nuova batteria e mettere la batteria nel suo vano.

Le batterie non possono essere smaltite con i rifiuti domestici, bensì nei rifiuti pericolosi secondo le disposizioni locali.

Se si cambia un fusibile, sostituire quello difettoso solo con uno dello stesso tipo (vedi Dati tecnici).

3) Avvitare bene il coperchio. Solo allora rimettere in uso lo strumento.

7 Dati tecnici

Display: 3 ½ cifre, LCD di 21 mm

Campionamento:....2 misure al secondo

Categoria di misura: . . . . . CAT III 250 V

Misura della tensione: .... =\~/\~ 250 V max.,

campo 200 mV: protezione contro sovracca- rico ==/\~ 200V

Fusibili

fino a 200 mA: ..... F 200mAL/250V

200 mA fino a 10 A: . . . . F 10AL/250V

Misura della resistenza/

prova di continuità: ..... protezione contro sovraccarico == /\~ 250V per 15 s max.

Resistenza all'ingresso: . . . > 1 MΩ

Gamma di frequenze VAC:.45–450 Hz

Test diodi : ..... indicazione della tensione di continuità fino a 1,999 V, corrente di misura 1 mA max., tensione max. di misura 2,8 V ca.

Buzzer di continuità: ..... soglia di reazione < ca. 20 Ω

Test batterie: ..... corrente di test risp. 6 mA (batteria 9 V) o 100 mA (batteria 1,5 V)

Campo d'esercizio: ..... 0–50°C, umidità rel. < 70 %

Alimentazione: . . . . . . . . batteria 9 V (non compresa)

Dimensioni, peso: ..... 68 × 138 × 37 mm, 200 g

Campi di misura

Campo		Risoluzione	Precisione Campo			Risoluzione	Precisione
V_DC	200 mV	0,1 mV	±(0,5% + 2 digit)	Ω	200 Ω	0,1 Ω	±(0,8% + 2 digit)
	2000 mV	1 mV 2000			Ω	1 Ω
	20V0,01V	20 k			Ω	0,01 kΩ
	200V0,1V		±(0,8% + 2 digit)		200 kΩ	0,1 kΩ
	600 V 1V	2000 k			Ω	1 kΩ	±(1,0% + 2 digit)
V_AC	200V0,1V		±(1,2% + 10 digit)50/60Hz	A_DC	2000 μA	1 μA	±(1,0% + 2 digit)
	600 V 1V	20 mA
BATT.	9V	10 mV	±(1,0% + 2 digit)		200 mA	100 μA	±(1,2% + 2 digit)
	1,5V	1 mV		10A		10 mA	±(2,0% + 2 digit)

Con riserva di modifiche tecniche.

La MONACOR® INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l'uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.
