PM250MA - Multimètre Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Monacor
Modèle	PM250MA
Dimensions (approx.)	150 x 80 x 30 mm
Poids (approx.)	200 g (avec pile)
Alimentation	Pile 9 V (type 6LR61)
Affichage	LCD 3½ chiffres, 2000 points
Fonctions de mesure	Tension continue (DCV), tension alternative (ACV), courant continu (DCA), résistance (Ω), test de continuité, test de diode
Plage de tension continue	200 mV à 600 V
Plage de tension alternative	200 V à 600 V
Plage de courant continu	200 μA à 10 A
Plage de résistance	200 Ω à 2 MΩ
Catégorie de surtension	CAT II 600 V
Indice de protection	IP20 (protection contre les corps solides >12,5 mm)
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques ou d'eau
Sécurité	Protection contre les surcharges par fusibles ; utiliser uniquement en intérieur ; éviter les projections d'eau et l'humidité élevée
Pièces détachées	Pile 9 V, fusible de rechange (type selon le schéma interne)
Réparabilité	Réparation possible par un technicien qualifié ; remplacement de la pile et du fusible accessible
Garantie	Garantie fabricant : se référer aux conditions de vente

FOIRE AUX QUESTIONS - PM250MA Monacor

Comment utiliser le multimètre PM250MA pour mesurer une tension continue ?

Sélectionnez le calibre DCV approprié avec le commutateur rotatif. Branchez la sonde noire sur la borne COM et la sonde rouge sur la borne V/Ω. Placez les pointes en parallèle sur le circuit à mesurer. Lisez la valeur sur l'écran LCD.

Quel type de pile utilise le Monacor PM250MA ?

Le PM250MA utilise une pile 9 V type 6LR61 (pile rectangulaire standard).

Comment remplacer la pile du multimètre ?

Éteignez l'appareil et retirez les cordons de test. Ouvrez le compartiment à pile à l'arrière en faisant glisser le couvercle. Retirez l'ancienne pile et insérez une nouvelle pile 9 V en respectant la polarité. Refermez le couvercle.

Le multimètre affiche une valeur erronée ou instable, que faire ?

Vérifiez d'abord l'état de la pile : une pile faible peut provoquer des erreurs. Assurez-vous que les cordons sont correctement branchés. Évitez les charges électrostatiques sur le boîtier. Si le problème persiste, faites vérifier l'appareil par un professionnel.

Puis-je mesurer le courant alternatif avec le PM250MA ?

Le PM250MA ne mesure le courant continu (DCA) que pour le courant. Pour le courant alternatif (ACA), ce modèle n'est pas équipé. Utilisez une fonction AC+DC si disponible ou un autre appareil.

Comment tester la continuité d'un circuit ?

Placez le commutateur sur la position du testeur de continuité (symbole diode ou onde sonore). Branchez les cordons comme pour la résistance. Si le circuit est fermé (résistance faible), un bip sonore retentit.

Quelle est la catégorie de sécurité du PM250MA ?

Le PM250MA est classé en catégorie de surtension CAT II 600 V. Cela signifie qu'il peut être utilisé en toute sécurité sur des circuits domestiques monophasés, mais pas sur des circuits industriels lourds.

Comment nettoyer le multimètre ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez jamais d'eau, de solvants ou de produits abrasifs, car ils pourraient endommager l'appareil.

Que faire si le fusible du multimètre saute ?

Remplacez le fusible par un fusible identique (même calibre et même type). Ouvrez le compartiment à pile, le fusible est généralement accessible. En cas de doute, consultez un technicien.

Où puis-je trouver la notice complète du Monacor PM250MA ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou la consulter en ligne.

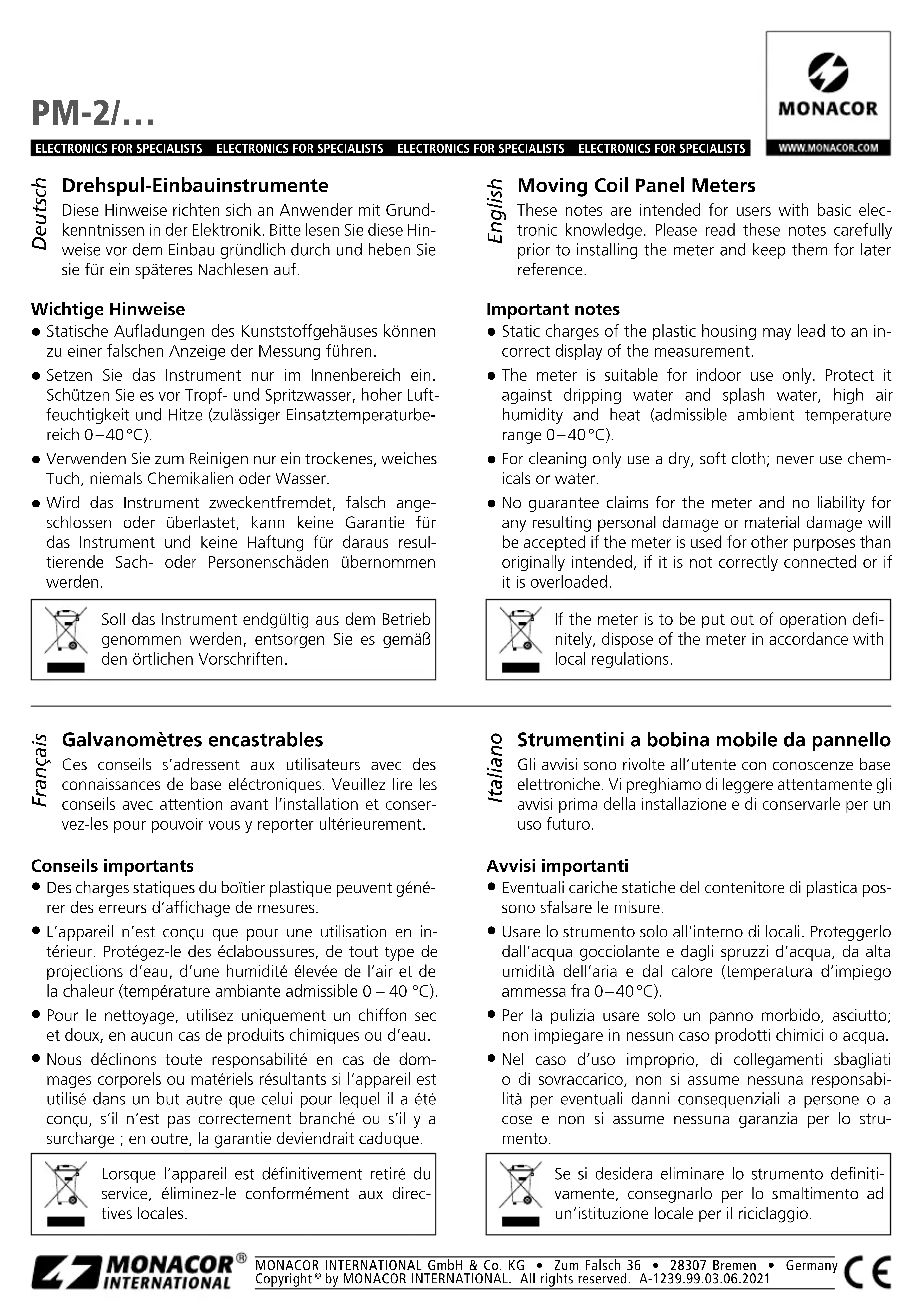

MODE D'EMPLOI PM250MA Monacor

Ces conseils s'adressent aux utilisateurs avec des connaissances de base électroniques. Veuillez lire les conseils avec attention avant l'installation et conservez-les pour pouvoir vous y reporter ultérieurement.

Conseils importants

• Des charges statiques du boîtier plastique peuvent générer des erreurs d'affichage de mesures. L'appareil n'est conçu que pour une utilisation en intérieur. Protegez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 - 40 °C).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été FOUND, s'il n'est pas correctement branché ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

Tout droit de modification réservé.
