| Type de produit | Multimètre analogique |
| Marque | Monacor |
| Modèle | PM21MA |
| Dimensions (approx.) | 80 x 120 x 30 mm |
| Poids (approx.) | 200 g |
| Alimentation | Pile 9V |
| Affichage | Analogique à aiguille |
| Fonctions principales | Mesure de tension continue (DCV), tension alternative (ACV), courant continu (DCA), résistance (Ω) |
| Plages de mesure | Sélection manuelle par commutateur |
| Précision | Classe 2.5 (typique) |
| Température d'utilisation | 0 °C à 40 °C |
| Humidité maximale | 80 % HR (sans condensation) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou d'eau. |
| Sécurité | Utilisation en intérieur uniquement. Protéger des éclaboussures et de l'humidité. Les charges statiques du boîtier peuvent causer des erreurs d'affichage. |
| Pièces détachées et réparabilité | Réparation par un professionnel. Pas de pièces détachées disponibles en libre-service. |
FOIRE AUX QUESTIONS - PM21MA Monacor
Comment mesurer une tension continue avec le Monacor PM21MA ?
Positionnez le commutateur sur la plage DCV appropriée (ex: 10V, 30V). Branchez les cordons de test: fil rouge sur la borne positive, fil noir sur la borne négative. Lisez la valeur sur l'échelle correspondante.
Que faire si l'aiguille ne bouge pas ?
Vérifiez que la pile est fonctionnelle et correctement installée. Assurez-vous que les cordons sont bien branchés et que le commutateur est sur une plage adaptée. Si le problème persiste, consultez un professionnel.
Comment changer la pile du multimètre ?
Ouvrez le compartiment à piles au dos de l'appareil. Remplacez la pile usagée par une pile 9V neuve. Respectez la polarité indiquée.
Quelle est la précision de mesure du PM21MA ?
La précision typique est de classe 2.5, soit une erreur de ±2.5% de la pleine échelle.
Puis-je mesurer des tensions alternatives ?
Oui, le PM21MA permet de mesurer des tensions alternatives (ACV). Sélectionnez la plage ACV appropriée. Cependant, la réponse en fréquence est limitée (généralement 50-60 Hz).
Comment mesurer une résistance ?
Placez le commutateur sur la plage Ω. Branchez les cordons de part et d'autre de la résistance. Lisez la valeur sur l'échelle ohms. Attention: ne pas mesurer une résistance sous tension.
Que signifie l'échelle miroir ?
L'échelle miroir permet d'éviter les erreurs de parallaxe. Placez l'œil de sorte que l'aiguille et son reflet coïncident pour une lecture précise.
Comment entretenir le multimètre ?
Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de solvants ou d'eau. Rangez l'appareil dans un endroit sec et à l'abri de la poussière.
Le PM21MA est-il protégé contre les surcharges ?
Oui, il dispose d'une protection intégrée contre les surcharges temporaires. Cependant, évitez de dépasser les valeurs maximales indiquées sur le cadran pour ne pas endommager l'appareil.
Que faire si l'affichage est instable ?
Des charges statiques sur le boîtier peuvent perturber les mesures. Touchez une surface métallique mise à la terre pour vous décharger. Si l'instabilité persiste, éloignez l'appareil des sources de champs électromagnétiques.
Questions des utilisateurs sur PM21MA Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice PM21MA - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PM21MA de la marque Monacor.

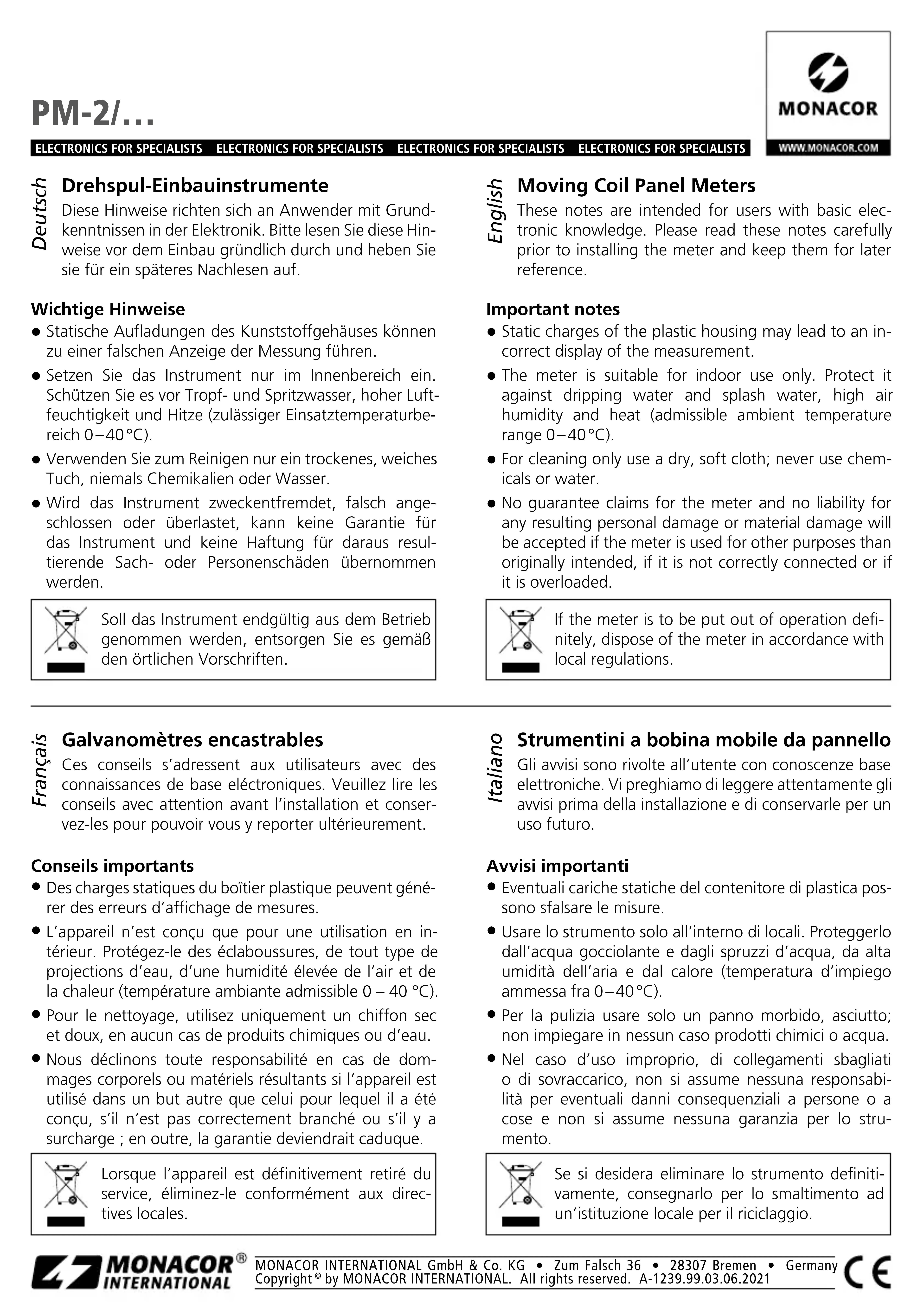

MODE D'EMPLOI PM21MA Monacor
Galvanomètres encastrables
Ces conseils s'adressent aux utilisateurs avec des connaissances de base électroniques. Veuillez lire les conseils avec attention avant l'installation et conservez-les pour pouvoir vous y reporter ultérieurement.
Conseils importants
- Des charges statiques du boîtier plastique peuvent générer des erreurs d'affichage de mesures.
- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 – 40 °C).
- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.
Italiano
Strumentini a bobina mobile da pannello
Caractéristiques techniques
Dati tecnici
| ModellModelModèleModello | MessbereichMeasuring rangePlage de mesureCampo di misura | InnenwiderstandInternal resistanceRésistance interneResistenza interna |
| PM-2/30UA | 30 μA | 6,5 kΩ |
| PM-2/50UA | 50 μA | 3,0 kΩ |
| PM-2/+-50UA | ±50 μA | 1,9 kΩ |
| PM-2/100UA | 100 μA | 1,9 kΩ |
| PM-2/1MA | 1 mA | 200 Ω |
| PM-2/50MA | 50 mA | 1,2 Ω |
| PM-2/3A | 3 A | 20 mΩ |
| PM-2/5A | 5 A | 12 mΩ |
| PM-2/10A | 10 A | 6 mΩ |
| PM-2/15A | 15 A | 4 mΩ |
| PM-2/10V | 10 V | 10 kΩ |
| PM-2/15V | 15 V | 15 kΩ |
| PM-2/30V | 30 V | 30 kΩ |


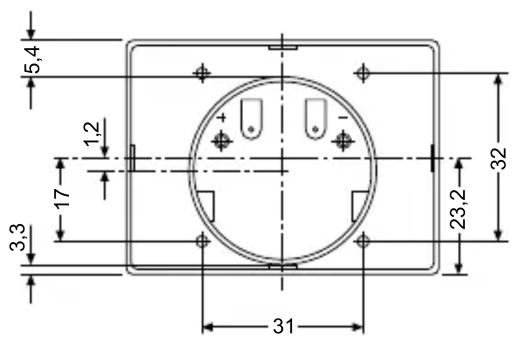

5,4 1,2 17 3,3 31 23,2 32

