Type de produit	Machine à laver à chargement frontal
Capacité de lavage	9 kg
Vitesse d'essorage maximale	1400 tours/min
Classe énergétique	A+++
Dimensions (L x P x H)	60 x 55 x 85 cm
Poids net	72 kg
Alimentation électrique	220-240 V ~ 50 Hz, 10 A
Puissance nominale	2200 W
Programmes de lavage	Synthétiques, Coton, Délicat, Rapide, Laine, Rinçage, Essorage, Nettoyage tambour
Fonctions supplémentaires	Départ différé, Sécurité enfants, Protection anti-fuite, Système anti-balourd
Type de moteur	Inverseur (Brushless)
Niveau sonore (lavage/essorage)	56 dB / 76 dB
Consommation d'eau annuelle	9 200 L
Consommation d'énergie annuelle	180 kWh
Hublot	Verrouillable, avec ouverture à 180°
Entretien et nettoyage	Nettoyer le filtre de vidange, le tiroir à lessive et le joint de porte régulièrement
Sécurité	Verrouillage enfant, arrêt automatique en cas de fuite, détection de mousse excessive
Pièces détachées disponibles	Joint de porte, hublot, verrou de porte, charnière, tiroir à lessive, pompe de vidange
Réparabilité	Indice de réparabilité de 8,5/10

FOIRE AUX QUESTIONS - HWDQ90B416FWB HAIER

Comment nettoyer le filtre de vidange ?

Débranchez l'appareil, retirez le panneau inférieur, dévissez le filtre dans le sens inverse des aiguilles d'une montre et nettoyez-le. Vérifiez que la pompe n'est pas obstruée.

Le tambour ne tourne pas, que faire ?

Vérifiez l'arrivée d'eau, le filtre de vidange, et assurez-vous que le verrou de porte est bien enclenché. Si le problème persiste, contactez le service après-vente.

Comment vérifier le joint de porte ?

Inspectez le joint pour des fissures ou débris. Ouvrez le hublot, retirez le collier externe avec un tournevis plat, détachez le rabat et nettoyez. Remontez en sens inverse.

Que faire en cas de code d'erreur ?

Consultez la notice pour identifier le code. Les causes fréquentes incluent un filtre obstrué, une arrivée d'eau coupée ou un déséquilibre de charge.

Comment remplacer le verrou de porte ?

Ouvrez le hublot, retirez les vis du verrou avec une clef Torx, débranchez les connecteurs et installez le nouveau verrou. Assurez-vous de la liaison mécanique d'ouverture d'urgence.

Puis-je laver des vêtements délicats ?

Oui, sélectionnez le programme Délicat ou Laine avec une température basse et une vitesse d'essorage réduite.

Comment utiliser le départ différé ?

Sélectionnez le programme, appuyez sur la touche Départ différé et choisissez le délai souhaité (3h, 6h, 9h). La machine démarrera automatiquement.

Mon lave-linge fuit par la porte, pourquoi ?

Vérifiez l'état du joint de porte et son positionnement. Nettoyez les résidus de lessive et assurez-vous que le hublot est bien fermé.

Comment nettoyer le tiroir à lessive ?

Tirez fermement le tiroir, retirez la façade en déclipsant les crochets, lavez à l'eau tiède et brossez. Remontez en poussant jusqu'au clic.

Que signifie le voyant de sécurité enfants allumé ?

Le verrouillage enfants est activé. Pour le désactiver, appuyez sur la combinaison de touches indiquée dans la notice (généralement deux boutons simultanément).

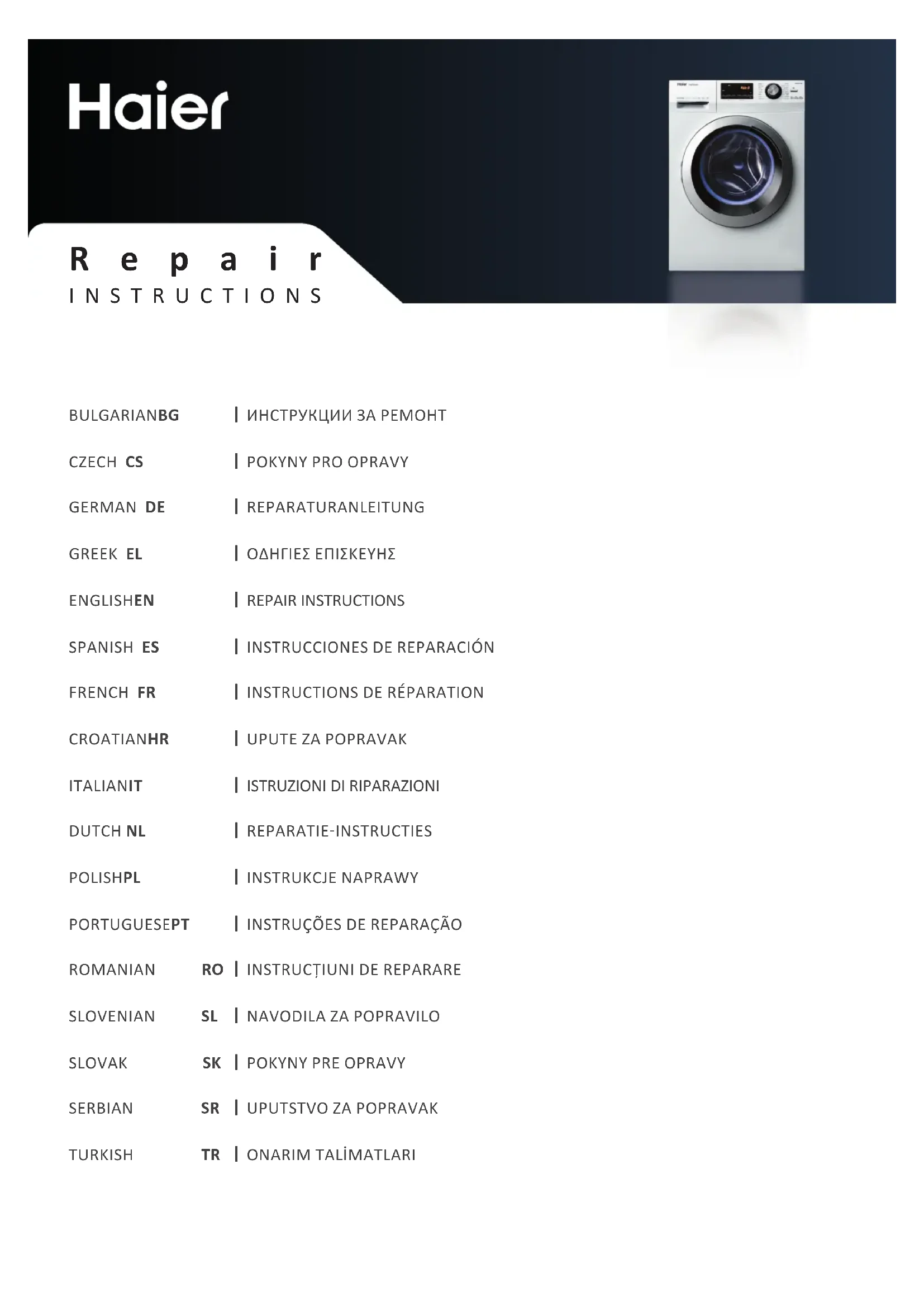

MODE D'EMPLOI HWDQ90B416FWB HAIER

HUBLOT TYPE 1 OUTILS-CLTEORX N°25 1 Ouvrir le hublot

À l'aide de la clé Torx n°25, retirer les vis fixant la charnière au caisson

Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLE TORX N°25, CLE À MOLETTE FLEXIBLE N°7 1 Ouvrir le hublot

2 Retirer le couvercle après avoir enlevé ses vis

Retirer les vis de la charnière en plastique

4 Tirer le hublot vers le haut et le retirer

Charnière | type 1 OUTILS - CLE TORX N°25

1 Ouvrir le hublot

4 Retirer toutes les vis du hublot

À l'aide de la clé à molette en 25, retirer les vis fixant la charnière au caisson

Séparer le cadre du contre-cadre

Tirer le hublot vers le haut et le retirer

6 Replacer la charnière, en prenant garde à ne pas perdre les coussinets

Charnière | type 2 OUTILS - CLE TORX N°25, CLE à molette flexible N°7

Ouvrir le hublot

Tirer le hublot vers le haut et le retirer

Une fois la sangle rettée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

Retirer le couvercle après avoir enlevé ses vis

Retirer la tige

8 Retirer les vis externes de la charnière

3 Retirer les vis de la charnière en plastique

6 Retirer la bride de la porte

Retirer les vis à l'intérieur du caisson avec une clé moletée. Retirer la charnière.

VERROU de la porte | type 1 outils-tournevis cruciforme, PINCE, tournevis PLAT

Ouvrir le hublot

En utilisant la clef Torx, retirer les vis de fixation du verrou de la porte, et appuyer sur sa boucle.

Utiliser le tournevis plat comme levier, et retirer le collier externe

Retirer le verrou de la porte

Une fois le couvercle est réé, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

Débrancher le câblage ; en cas de « faston », faire attention à ne pas inverser le câblage

VERROU de la porte | type 2 OUTILS - tournevis cruciforme, PINCE, tournevis PLAT

Ouvrir le hublot

4 En utilisant la clef Torx, retirer les vis de fixation du verrou de la porte.

Retirer verrou de la porte

Utiliser le tournevis plat comme levier, et retirer le collier externe Démonter le plan de travail et les garnitures

8 Retirer la protection anti fuite

Une fois le collier retiré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit. Retirer le tambour et le panneau de commande.

9 Remplacer le verrou de la porte en faisant attention à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

Joint déporté

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLE TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉ À MOLETTE N°7

Ouvrir le hublot

Utiliser le tournevis plat comme levier, et retirer le collier externe

Une fois le collier retirable, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, retirer le collier du tube

Retirer le Joint

Placer le nouveau joint, en faisant attention aux encoches de positionnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en utilisant l'outilage

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Tiroir à lessive

INSTRUCTIONS

TIROIR à lessive

Ouvrir le ti roir a lessive

Avec les deux mains, le tirer fermement vers l'extérieur

Décrocher la façade du tiroir à lessive, en faisant attention à ne pas casser les crochets
