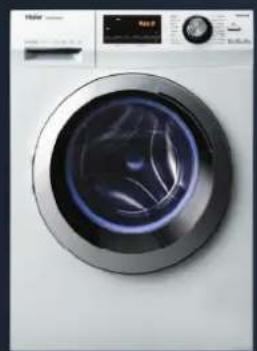

HWDQ90B416FWB - Lavadora HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora de carga frontal
Capacidad de lavado	9 kg
Velocidad de centrifugado máxima	1400 rpm
Clase energética	A+++
Dimensiones (An x Pr x Al)	60 x 55 x 85 cm
Peso neto	72 kg
Alimentación eléctrica	220-240 V ~ 50 Hz, 10 A
Potencia nominal	2200 W
Programas de lavado	Sintéticos, Algodón, Delicado, Rápido, Lana, Enjuague, Centrifugado, Limpieza del tambor
Funciones adicionales	Inicio diferido, Seguro infantil, Protección antifugas, Sistema antivibraciones
Tipo de motor	Inversor (sin escobillas)
Nivel sonoro (lavado/centrifugado)	56 dB / 76 dB
Consumo de agua anual	9 200 L
Consumo de energía anual	180 kWh
Puerta	Bloqueable, con apertura de 180°
Mantenimiento y limpieza	Limpiar el filtro de desagüe, el cajón del detergente y la junta de la puerta regularmente
Seguridad	Bloqueo infantil, parada automática en caso de fuga, detección de espuma excesiva
Piezas de repuesto disponibles	Junta de la puerta, puerta, cerradura de la puerta, bisagra, cajón del detergente, bomba de desagüe
Reparabilidad	Índice de reparabilidad de 8,5/10

Preguntas frecuentes - HWDQ90B416FWB HAIER

¿Cómo limpiar el filtro de desagüe?

Desconecte el aparato, retire el panel inferior, desenrosque el filtro en sentido contrario a las agujas del reloj y límpielo. Compruebe que la bomba no esté obstruida.

El tambor no gira, ¿qué hacer?

Verifique la entrada de agua, el filtro de desagüe y asegúrese de que la cerradura de la puerta esté bien enganchada. Si el problema persiste, contacte al servicio posventa.

¿Cómo verificar la junta de la puerta?

Inspeccione la junta en busca de grietas o residuos. Abra la puerta, retire el collarín externo con un destornillador plano, desprenda la solapa y limpie. Vuelva a montar en sentido inverso.

¿Qué hacer en caso de código de error?

Consulte el manual para identificar el código. Las causas frecuentes incluyen un filtro obstruido, una entrada de agua cortada o un desequilibrio de carga.

¿Cómo reemplazar la cerradura de la puerta?

Abra la puerta, retire los tornillos de la cerradura con una llave Torx, desconecte los conectores e instale la nueva cerradura. Asegúrese de la conexión mecánica de apertura de emergencia.

¿Puedo lavar ropa delicada?

Sí, seleccione el programa Delicado o Lana con una temperatura baja y una velocidad de centrifugado reducida.

¿Cómo usar el inicio diferido?

Seleccione el programa, presione la tecla Inicio diferido y elija el retardo deseado (3h, 6h, 9h). La máquina arrancará automáticamente.

Mi lavadora pierde por la puerta, ¿por qué?

Verifique el estado de la junta de la puerta y su posicionamiento. Limpie los residuos de detergente y asegúrese de que la puerta esté bien cerrada.

¿Cómo limpiar el cajón del detergente?

Tire firmemente del cajón, retire el frente desenganchando los ganchos, lave con agua tibia y cepille. Vuelva a montar empujando hasta el clic.

¿Qué significa el indicador de seguridad infantil encendido?

El bloqueo infantil está activado. Para desactivarlo, presione la combinación de teclas indicada en el manual (generalmente dos botones simultáneamente).

MANUAL DE USUARIO HWDQ90B416FWB HAIER

SPANISH ES INSTRUCCIONES DE REPARACION

FRENCH FR INSTRUCTIONS DE RÉPARATION

CROATIANHR UPUTE ZA POPRAVAK

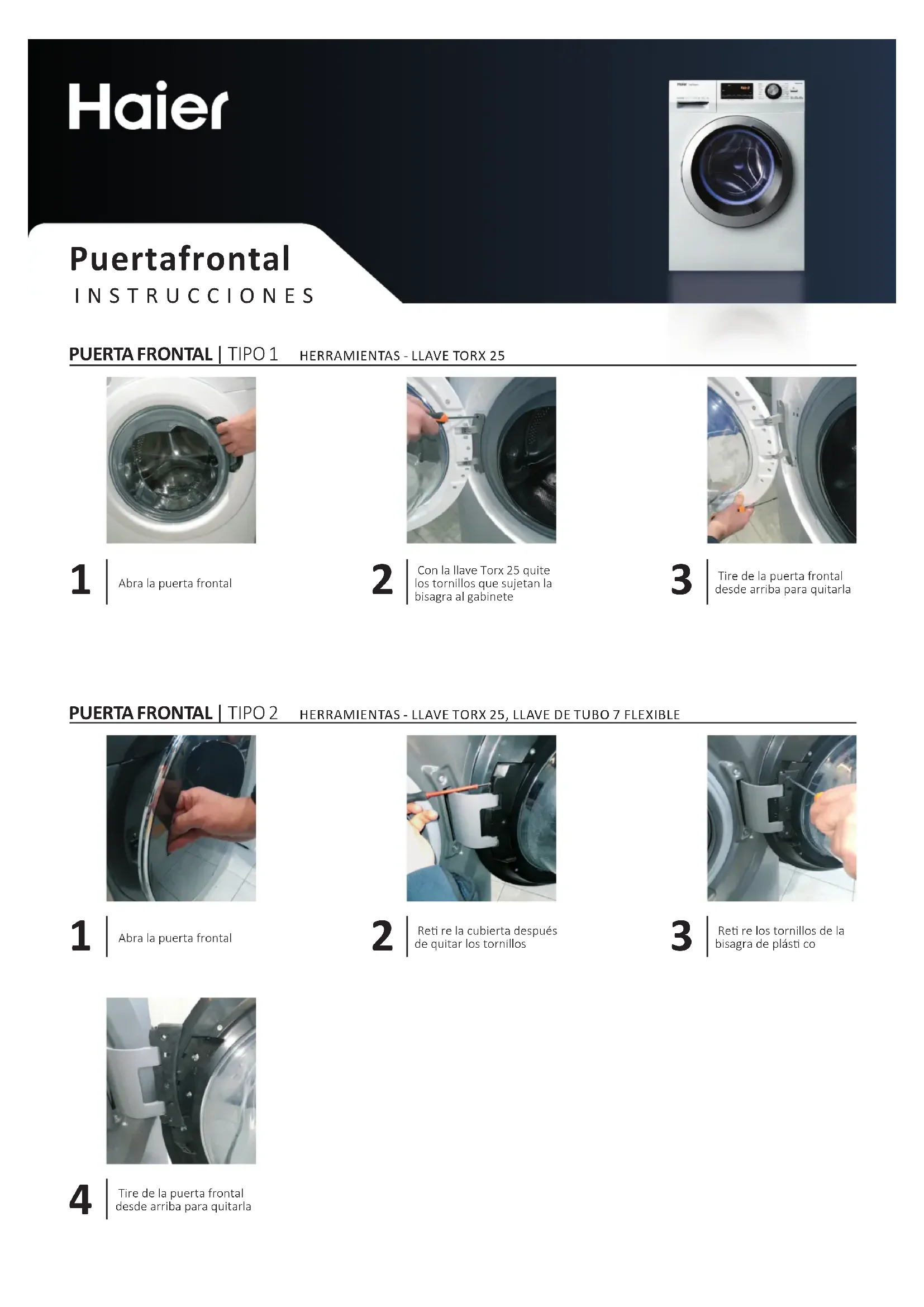

PUERTA FRONTAL | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

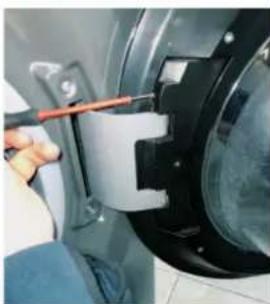

Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

3 Tire de la puerta frontal.
desde arriba para quitarla

PUERTA FRONTAL | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

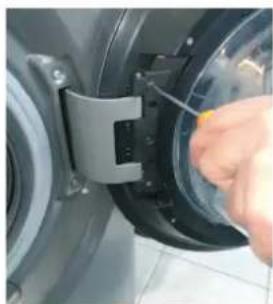

2 Retire la cubierta despues de quitar los tornillos

3 Retire los tornillos de la bisagra de plastico

4 Tire de la puerta frontal.
desde arriba para quitarla

Haier

Bisagra

INSTRUCCIONES

BISAGRA | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

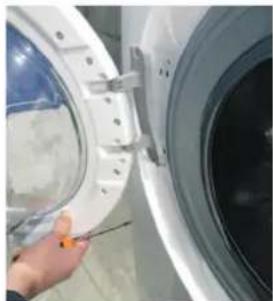

4 Retire todos los tornillos de la puerta frontal

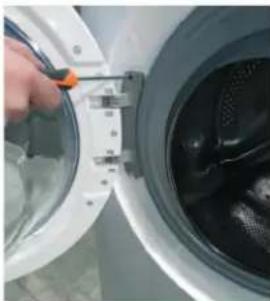

2 Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

5 Separe el basti dor principal del basti dor secundario

3 Tire de la puerta frontal desde
arriba para quitarla

6 Vuelca colocar la bisagra y tengacuidado de no perdier los cojinetes

BISAGRA | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

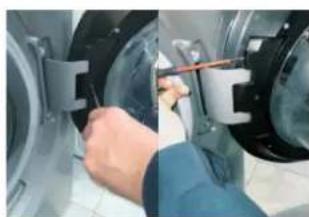

4 Tire de la puerta frontal desde arriba para quitarla

7 Despues de quitar la correa, despendra la cubierta del empaque a fi n de permittir el acceso al interior del producto

2 Retire la cubierta antes de quitar los tornillos
5 Retire el pasador

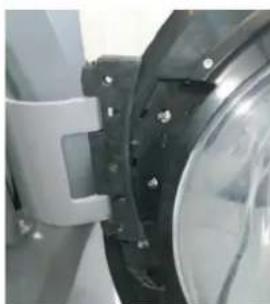

8 Retire los tornillos externos de la bisagra

3 Retire los tornillos de la bisagra de plastico

6 Retire el sujetador de la puerta

9 Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

Haier

Seguro de la puerta

INSTRUCCIONES

SEGURO DELA PUERTA | TIPO 1 HERRAMIENTAS - TORNILLO DE Cabeza DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1

Abra la puerta frontal

4

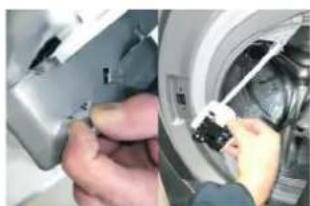

Con la llave Torx reti re los tornillos de sujecion del seguro de la puerta y presione elbroche.

2

Use el destornillador plano como palanca y retire la abrazadora externa

5

Retire el seguro de la puerta

3

Desprésés de quitar la abrazadora,
desprénda la cubierta del empaque a fi n de
permiti r el acceso al interior del producto

6

Desconecte el cableado, en caso de conexiones "faston", preste atencion y no invierta el cableado

SEGURO DE LA PUERTA | TIPO 2 HERRAMIENTAS-TORNILLO DE CabeZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1

Abra la puerta frontal

4

Con la llave Torx reti re los tornillos de sujecion del seguro de la puerta

7

Retirel seguro de la puerta

2

Use el destornillador plano como palanca y retire la abrazadora externa

5

Desarme la encimera y los adornos

8

Retire la proteccion contra el agua

3

Després de quitar la abrazadora,
desprénda la cubierta del empaque a fi n de
permiti r el acceso al interior del producto

6

Desarme el dispensador y el bisel.

9

Vuelva a colocar el seguro de la puerta prestando atencion a la conexion mecanica de la aperture de emergencia y las conexiones electricas

EMPQAQUE DE LA PUERTA HERRAMIENTAS - LAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

1

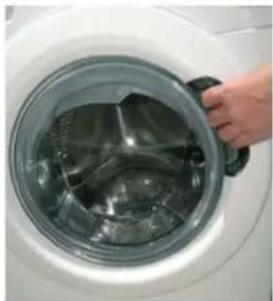

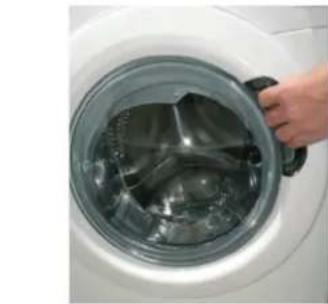

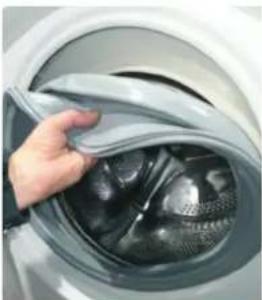

Abra la puerta frontal

2

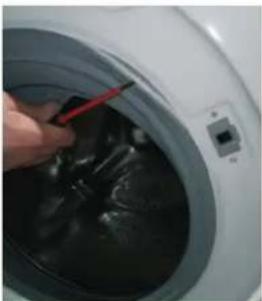

Use el destornillador plano como palanca y retire la abrazadera externa

3

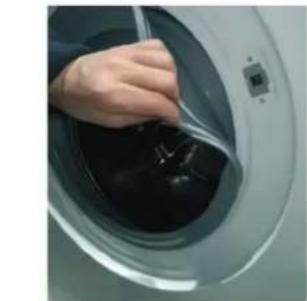

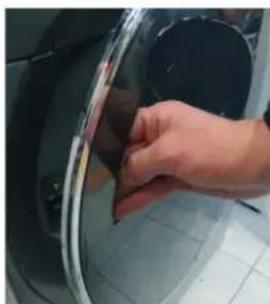

Después de quitar la abrazada, despendra la cubierta del empaque a fi n de permittir el acces al interior del producto

4

Con el destornillador
plano quite la abrazadora
en el tubo

5

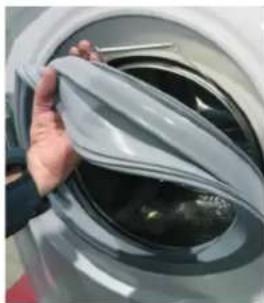

Retire el empaque

6

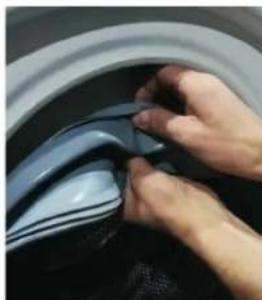

Cologne el empaque nuevo prestando atencion a las muescas de positionalamento

7

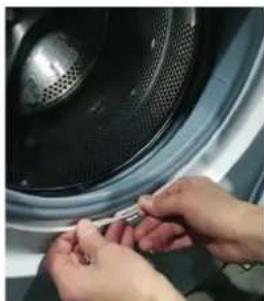

Inserte la abrazada de alambre en el lado del tubo
Apriete la abrazadora hasta que quede al ras en el tubo usingo las herramrientas

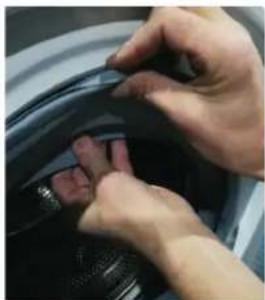

Coloque el empaque en el gabinete. Sujete la abrazadora externa y apiretela (de ser necessitieso con la pinza)

9

CAJON DEL DETERGENTE

1

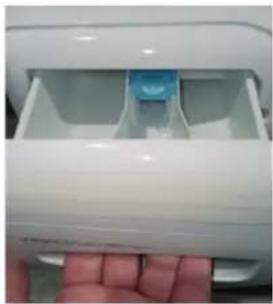

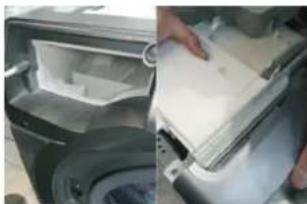

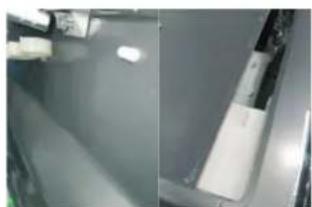

Abra el cajon del detergente

2

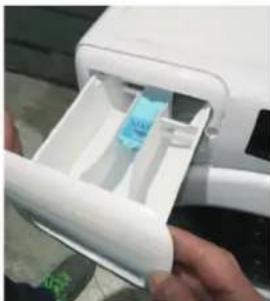

Con las dos manos ti re fi rmente del cajon

3

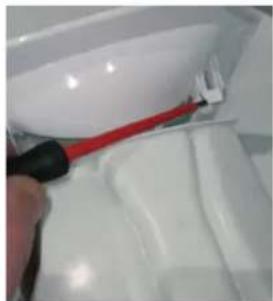

Desenganche la cubierta del cajon del detergente teniendo cuidado de no romper los ganchos
