MANUALE UTENTE HWDQ90B416FWB HAIER

ITALIANIT IISTRUZIONI DI RIPARAZIONI

DUTCHNL REPARATIE-INSTRUCTIES

POLISHPL INISTRUKCJE NAPRAWY

PORTUGUESEPT INSTRUÇOES DE REPARACAO

ROMANIAN RO | INSTRUCTION DE REPARARE

SLOVENIAN SL | NAVODILA ZA POPRAVILO

SLOVAK SK | POKNY PRE OPRAVY

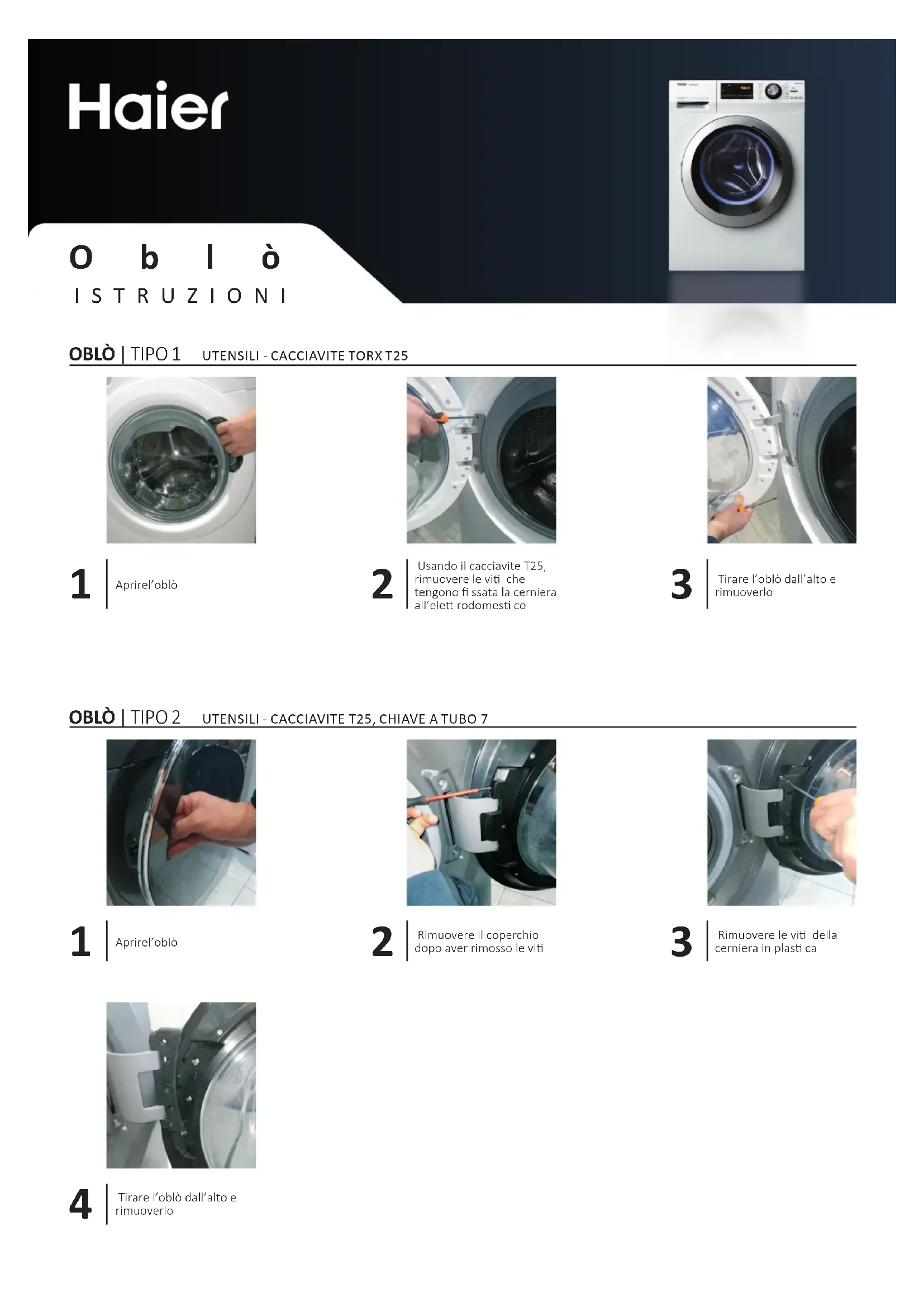

2 Usando il caccavite 125, rimuovere le viti che tengono fi sata la cerniera all'elett rodomesti co

3 Tirare I'oblo dall'alto erimuoverlo

OBLI TIPO2 UTENSILI-CACCIAVITE T25,CHIAVE A TUBO7

1 Aprirel'oblo

2 Rimuovere il coperchio\ dopo aver rimosso le viti

3 Rimuovere le viti della cerniera in plastica

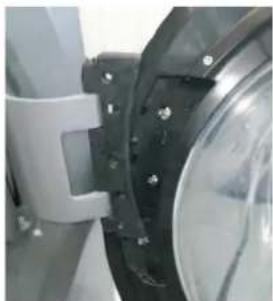

4 Tirare I'oblò dall'alto e rimuoverlo

Haier

Cerniera

ISTRUZIONI

CERNIERA | TIPO 1 UTENSILI-CACCIAVITE TORX T25

1

Aprire l'oblo

2

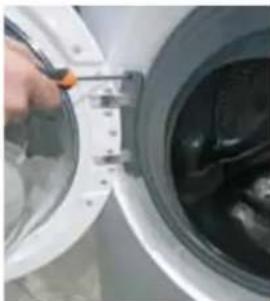

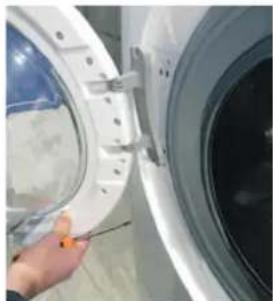

Servendosi servendosi del cacciavite T25, rimuovere le viti che tengono fi ssata la cerniera all'elett rodomesti co

4

Rimuovere tutte e le viti dell'oblo

5

Separare la cornice dal controteaio

3

Tirare I'oblo dall'alto erimuoverlo

6

Sosti tuite la cerniera, facendo att enzione a non perdere le boccole

CERNIERA | TIPO 2 UTENSILI-CACCIAVITE TORX T25, CHIAVE A TUBO 7

1

Aprire I'oblo

2

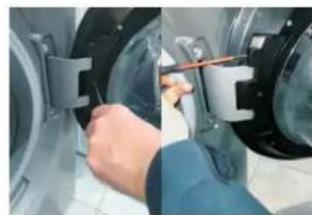

Rimuovere il coperchio dopo aver rimioso le viti

4

Tirare I'obl dall'to erimuoverlo

5

Rimuovere il perno

7

Una volta rimossa la clip, staccare lo sportello alla guarnizione per poter accederate all'interno dell'apparechio

8

Rimuovere le viti esterne alla cerniera

3

Rimuovere le viti della cerniera in plastica

6

Rimuovere la clip dello sportello

9

Rimuovere le viti all'interno

dellelettrodomesti co con la chiave a tubo 7. Rimuoverelacerniera

CHIUSURA DISICUREZZA DELLOSPORTELLO

TIPO1

UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1

Aprirel'oblo

4

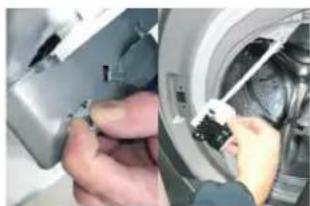

Uti lizzare i caccavite Torx per rimuovere le viti che tengono fi sata la chiusura di sicurezza dello sportello e premere sul suoermo.

2

S ervisi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

5

Rimuovere la chiusura di sicurezza dello sportello

3

Una volta rimossa la fascett a, staccare lo sportello da guarnizione per poter accedere all'interno dell'appareccchio

6

Disconnett ere il cabaggio; in caso di connett ore faston, prestare att enzione a non invertre il cabaggio

CHIUSURADI SICUREZZA DELLO SPORTELLO

TIPO2

UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1

Aprirel'oblo

4

Uti Izzare il caccialvite Torx per rimuovere le viti che tengono fi ssa la chiusura di sicurezza dello sportello

7

Rimuovere la chiusura di sicurezza dello sportello

2

Serviridel cacciavite piatt o per fare leva erimuoverela fascett a esterna

5

Smontare il piano superiore e i profi li

8

Rimuovere la protezione anti allagamento

3

Una volta rimossa la fascett a, staccare lo sportello da sua guarnizione per poter acceder all'interno dell'apparechio

6

Smontare il dispensere la cornice

9

Sosti tuire la chiusura di sicurezza dello sportello facendo att enzione al collegamento meccanico dell'apertura di sicurezza e ai connett ori elett rici

GUARNIZIONDELLOSPORTELLO UTENSILI-CACCIAVITETORX, PINZA, CACCIAVITE PIATTO, DUE CHIAVINGLES17

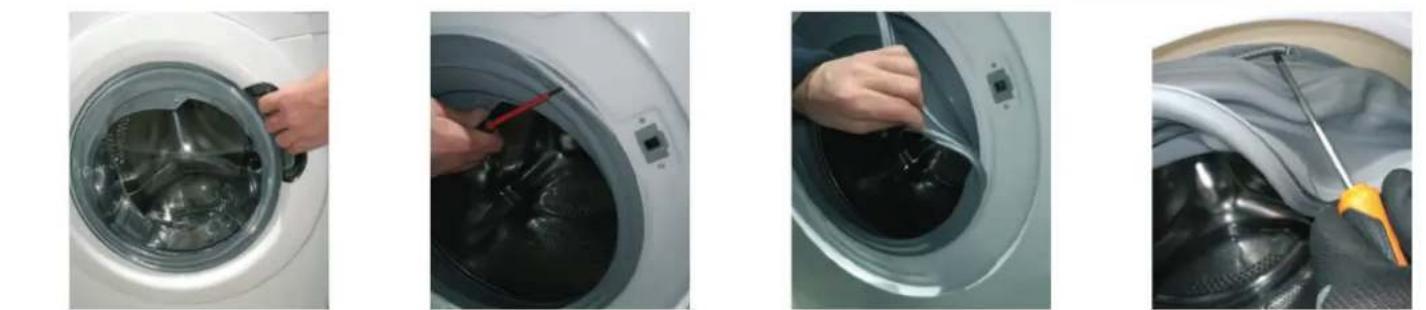

1

Aprirel'oblo

2

Servisi del cacciavite piatt o perfare leva e rimuovere la fascett a esterna

3

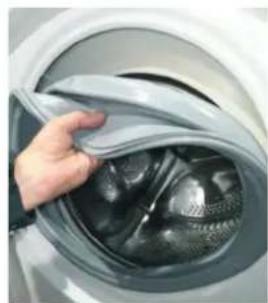

Una volta rimossa la fascett a, staccare lo sportello alla guarnizione per poter accedere all'interno dell'apparecchio

4

Serviri del cacciavite piatt o, rimuovere la fascett a sulla vasca

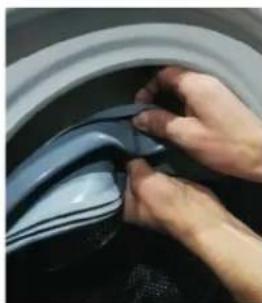

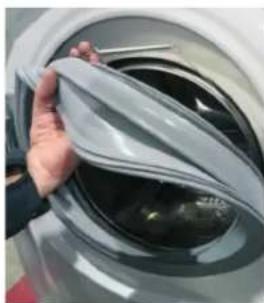

Rimuovere la guarnizione

6

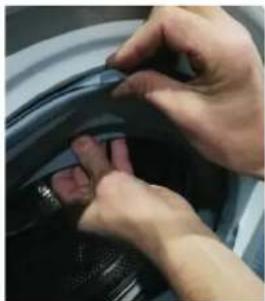

Posizionare la nuova guarnizione, facendo att enzione agli incastri per il positizimento

1 d

Inserire la fascett a sullato della vasca

Stringere la fascett a sulla vasca uti lizzando gli att rezzi

9

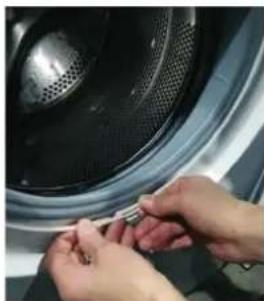

Posizione la guarnizione sull'elett rodomesti co. Fissare la fascett a esterna e stringerla (se necessario aiutarsi con la pinza)

CASSETTO DEL DETERSIVO

1

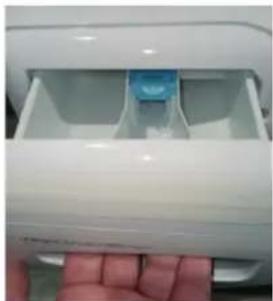

Aprire il cassetto del detersivo

2

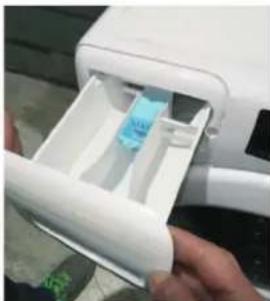

Servendosi di due mani, estrarlo con fermezza

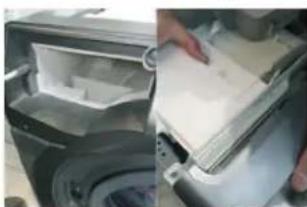

3

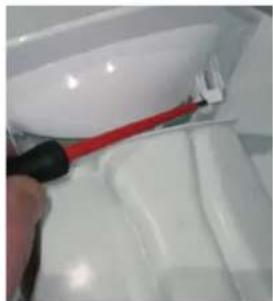

Sganciare la maschera dal cassetto del detersivo, facendo att enzione a non rompere i ganci

DEURGLAS | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

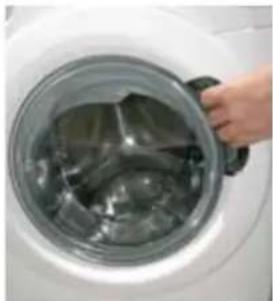

1 Open het deurglas
