NÁVOD K OBSLUZE HWDQ90B416FWB HAIER

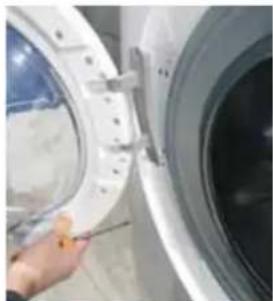

2 Pomoci kliche Torx 25 vysroubujte srouby, které pripevnju zaves ke skrini

3 Vytahnete dvee z horni casti a vjmte jej

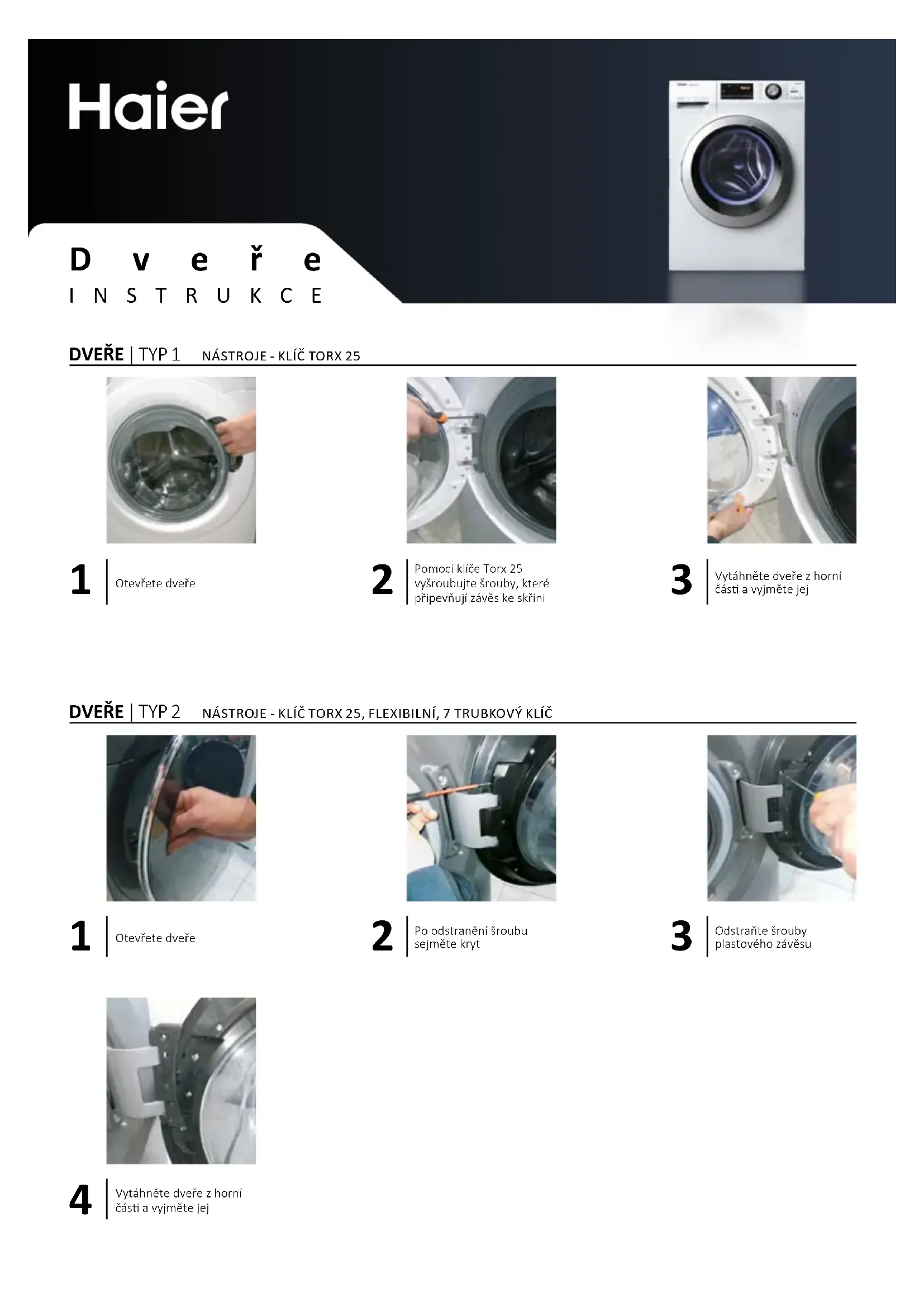

DVERE | TYP 2 NASTROJE - KLIKTORX 25, FLEXIBILNI, 7 TRUBKOV KLIK

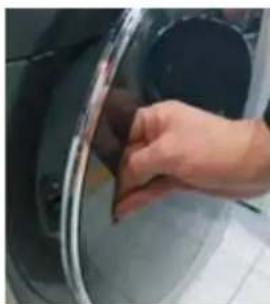

1 Otevretedve

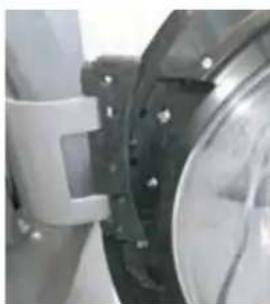

3 Odstrahte srouby plastoveho zavesu

4 Vytahnete dvee z horni casti a vyjmte jej

ZAVES|TYP1 NASTROJE-KLIC TORX25

1 Otevete dvee

4 Ostrante vsechny srouby ze dvefi

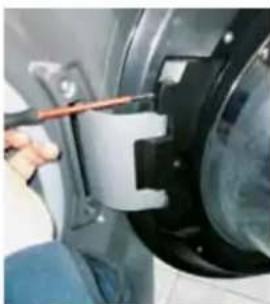

2 Pomoci trubkového kliče 25 vyšroubujte srouby, které pripevnji záves ke skrīni

5 Oddelte ram od drzaku

3 Vytahnete dvee z horni casti a vjmtejej

6 Vymene zaves, pricemz deje pozor, abyste neztatli pouzdra

ZAVES | TYP 2 NASTROJE - KLIC TORX 25, FLEXIBILNI, 7 TRUBKOV KLIK

1 Oteviete dvefe

4 Vytahnete dvefe z horni csti a vyjmte jej

7 Po odstraneni popruhu sejmete kryt z tésneni, abyste se dostali do vyrobku

8 Odstrahte vnejsi srouby ze zavesu

3 Odstraite srouby plastoveho zavesu

9 Pomoci trubkovho kice 7 odstrahte srouby uvnit skrine. Odstrahte zaves

Haier

Zamek dveří

INSTRUKCE

ZAMEK DVERI | TYP 1 NASTROJE - KRIZOV'SROBOVAK, KLESTE, PLOCHY'SROBOVAK

1 Otevretdvere

2 Pouzijte plochy sroubovak pro paku a vjmete vnejs svorku

5 Odstrahte zamek dvei

3 Po sejmuti svorky sejmete kryt z tésneni, abyste se dostali do vrobku

6 | V pripadé „upevnéni" odpjte kabeláž, davejte pozor, abyste kabeláž neobrátil

ZAMEKDVERI|TYP2 NASTROJE-KRIZOVY SROBOVAK,KLEST, PLOCHY SROBOVAK

1 Otevretdvefe

4 Pomoci klice Torx odstrahte upevnovaci srouby zamku dvei
7 Odstraţe zamek dvefi

2 Pouzijte plochy sroubovak pro paku a vjmte vnejs svorku

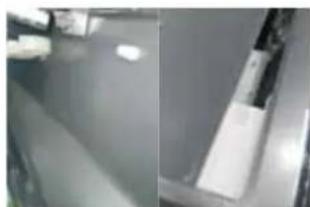

5 Rozeberte pracovni horni ccast a vinitn i casti

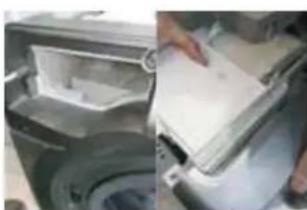

8 Vymene ochranu proti vode

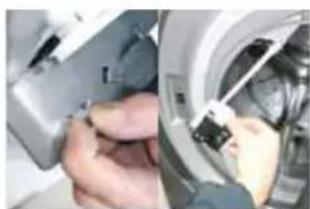

3 Po sejmuti svorky sejmete kryt z tésnéni, abyste se dostali do vrobku
6 Rozeberte zasobnik a kryt

9 Vymente zamek dvei, priem deje t pozor na mechanické tahlo nouzovho otevirani a elektricka priopojeni

TESNENIDVERI NASTROJE -KLIC TORX, KLESTE, PLOCHY SROUBOVAK, DVA 7 TRUBKOVE KLICE

1

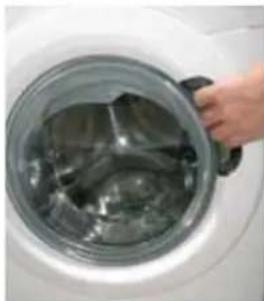

Otevretedve

2

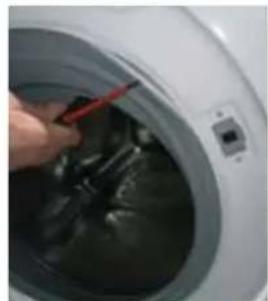

Pouijte plochy sroubovak pro páku a vyjměte vnějs svorku

3

Po sejmuti svorky sejmete kryt z tésnén, abyste se dostali do vyrobku

4

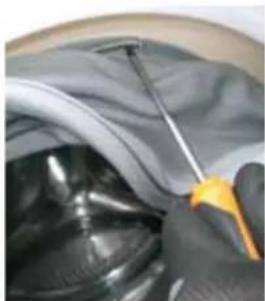

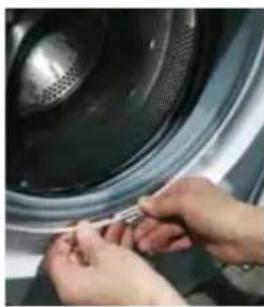

Pomoci plocheho sroubovaku odstrahte svorku na trabici

5

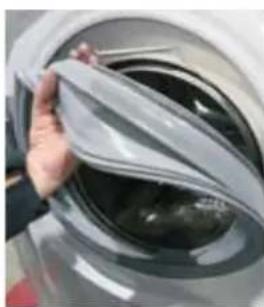

Odstrahte tseseni

6

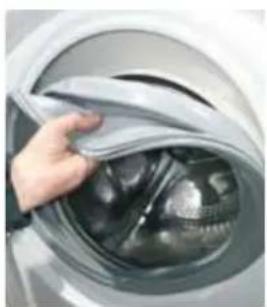

Umistete novetesnei, pricemzdejte pozor na polohovaczarezy

7

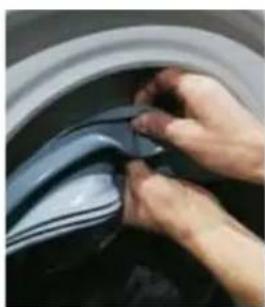

Nasadte svorku kabelaze na stranu trubky

8

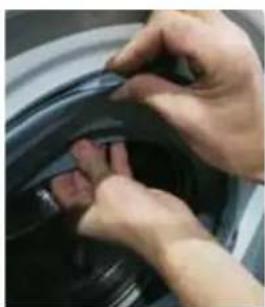

Utáhněte svorku na trubce pomoci nastroje

9

Nasadte téséni na skirn. Upevnéte vnejś svorku a utáhnete ji (v pripadé potbreby s klestemi)

ZÁSUVKA NA ČISTICÍ PROSTREDEK

1

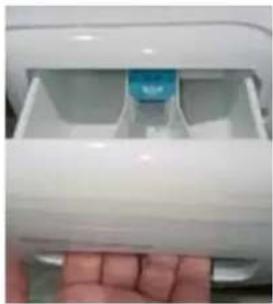

Otevřete zásuvku načistici prostředek

2

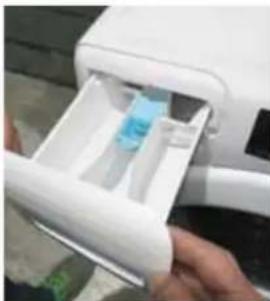

Obema rukama jej pevné
vytáhněte

3

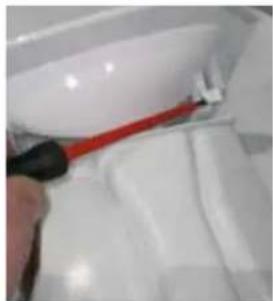

Vyhakne teme masku ze zasuvky na cistic i prostredek, priemz deje pozar, abyste nezliomili haky

Použite plochy skrutkovac
pre páku a vyberte
vonkajsiu svorku

3

Po snati svorky zlozte kryt z tesenia,aby ste sa dostali do vyrobku

4

Pomocou plochého skrutkovača odstrante svorku na trabici

5

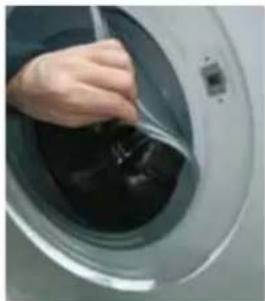

Odstrante lesnenie

6
