РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HWDQ90B416FWB HAIER

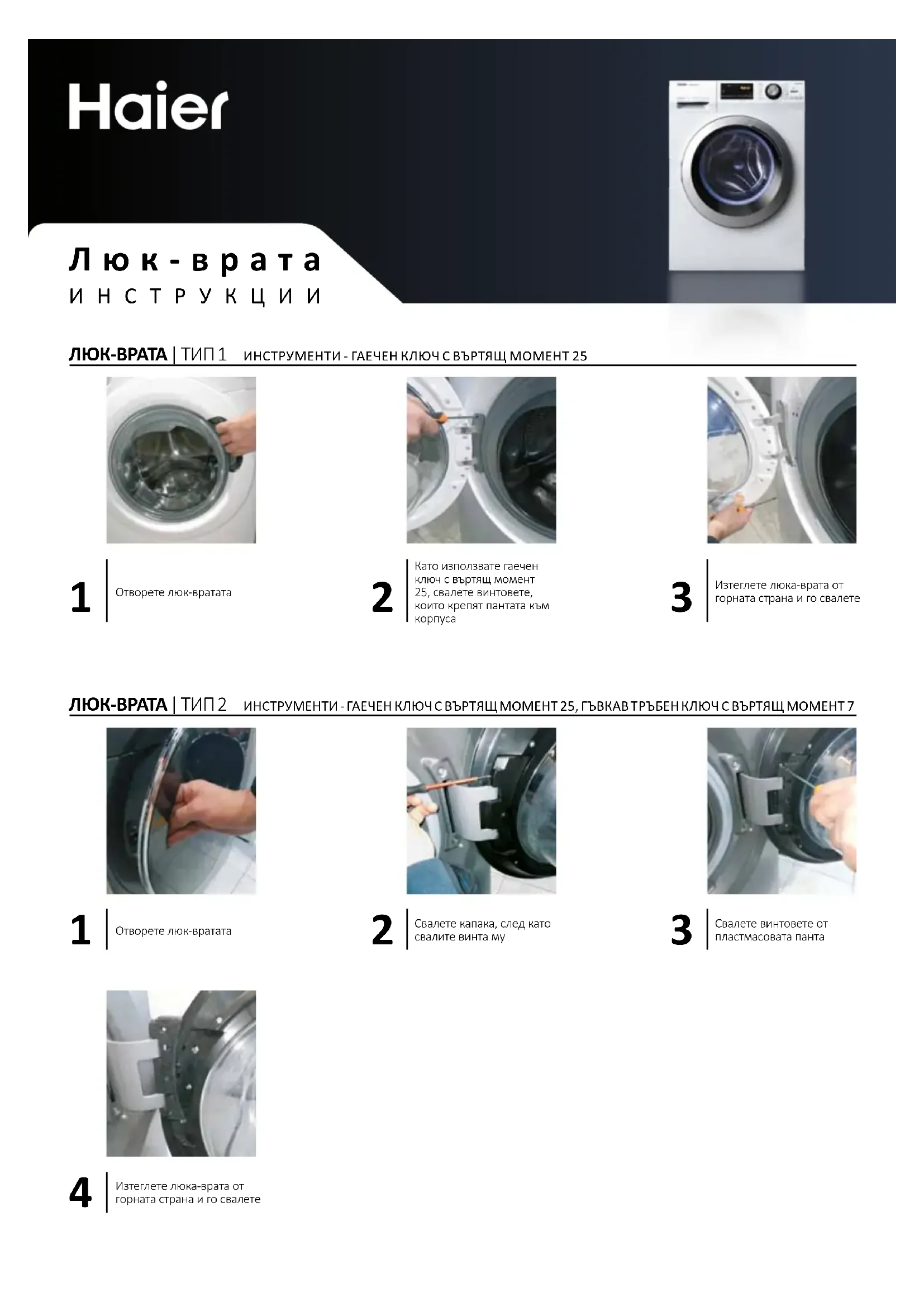

HUBLOT TYPE 1 OUTILS-CLTEORX N°25 1 Ouvrir le hublot

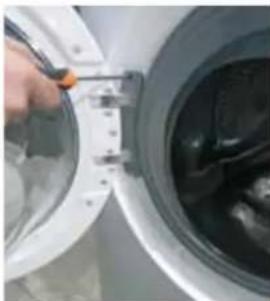

À l'aide de la clé Torx n°25, retirer les vis fixant la charnière au caisson

Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLE TORX N°25, CLE À MOLETTE FLEXIBLE N°7 1 Ouvrir le hublot

2 Retirer le couvercle après avoir enlevé ses vis

Retirer les vis de la charnière en plastique

4 Tirer le hublot vers le haut et le retirer

Charnière | type 1 OUTILS - CLE TORX N°25

1 Ouvrir le hublot

4 Retirer toutes les vis du hublot

À l'aide de la clé à molette en 25, retirer les vis fixant la charnière au caisson

Séparer le cadre du contre-cadre

Tirer le hublot vers le haut et le retirer

6 Replacer la charnière, en prenant garde à ne pas perdre les coussinets

Charnière | type 2 OUTILS - CLE TORX N°25, CLE à molette flexible N°7

Ouvrir le hublot

Tirer le hublot vers le haut et le retirer

Une fois la sangle rettée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

Retirer le couvercle après avoir enlevé ses vis

Retirer la tige

8 Retirer les vis externes de la charnière

3 Retirer les vis de la charnière en plastique

6 Retirer la bride de la porte

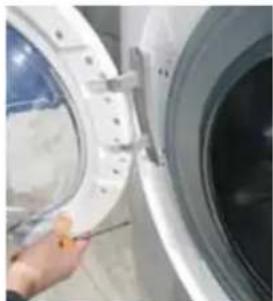

Retirer les vis à l'intérieur du caisson avec une clé moletée. Retirer la charnière.

VERROU de la porte | type 1 outils-tournevis cruciforme, PINCE, tournevis PLAT

Ouvrir le hublot

En utilisant la clef Torx, retirer les vis de fixation du verrou de la porte, et appuyer sur sa boucle.

Utiliser le tournevis plat comme levier, et retirer le collier externe

Retirer le verrou de la porte

Une fois le couvercle est réé, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

Débrancher le câblage ; en cas de « faston », faire attention à ne pas inverser le câblage

VERROU de la porte | type 2 OUTILS - tournevis cruciforme, PINCE, tournevis PLAT

Ouvrir le hublot

4 En utilisant la clef Torx, retirer les vis de fixation du verrou de la porte.

Retirer verrou de la porte

Utiliser le tournevis plat comme levier, et retirer le collier externe Démonter le plan de travail et les garnitures

8 Retirer la protection anti fuite

Une fois le collier retiré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit. Retirer le tambour et le panneau de commande.

9 Remplacer le verrou de la porte en faisant attention à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

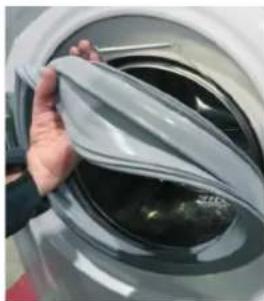

Joint déporté

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLE TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉ À MOLETTE N°7

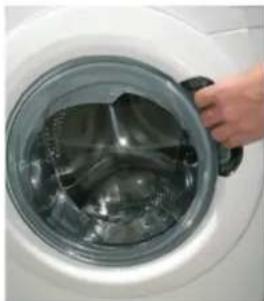

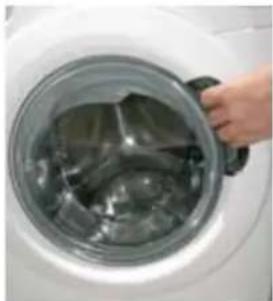

Ouvrir le hublot

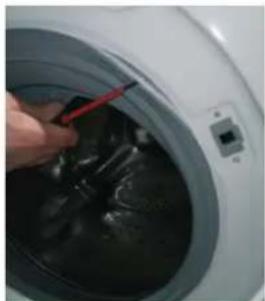

Utiliser le tournevis plat comme levier, et retirer le collier externe

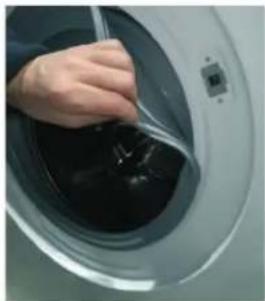

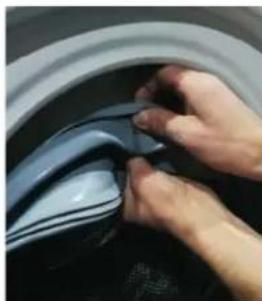

Une fois le collier retirable, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, retirer le collier du tube

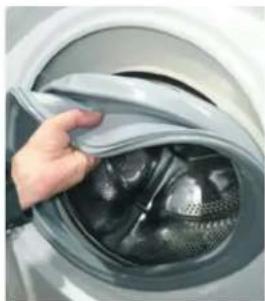

Retirer le Joint

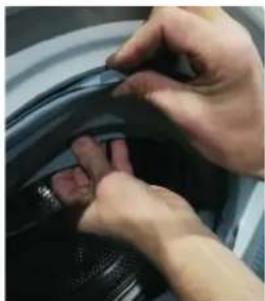

Placer le nouveau joint, en faisant attention aux encoches de positionnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en utilisant l'outilage

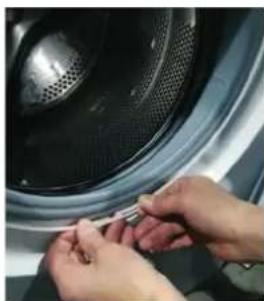

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Tiroir à lessive

INSTRUCTIONS

TIROIR à lessive

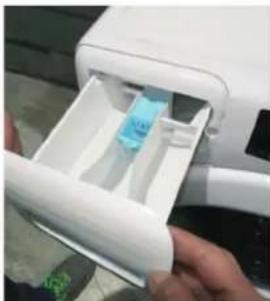

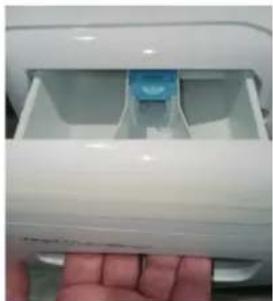

Ouvrir le ti roir a lessive

Avec les deux mains, le tirer fermement vers l'extérieur

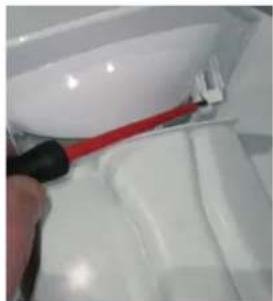

Décrocher la façade du tiroir à lessive, en faisant attention à ne pas casser les crochets

1 Ouvrez le prozor

2 S pomcju Torx kljuca 25 ukont vijek koji privrzavaju skaru na kucaiste
