MANUAL DE UTILIZADOR HWDQ90B416FWB HAIER

1 Avoe tv npia tou nauvtipou

4 TpaBnEtny nopra toun auvtnpiou ano to nauvmupeockauaepaeTe

7 MoAe aepaeoiuavtc, aoouvse to npepuyo ano to npapeBuaa ove ta eutpeyete npooaon oto eowteko tou npoiovtroc

2 Reti rar a tampa depois de remover o seu parafuso

3 Reti rar os parafusos da dobradiça de plasti co

4 Puxar a porta a partir de cima e reti ra-la

Haier

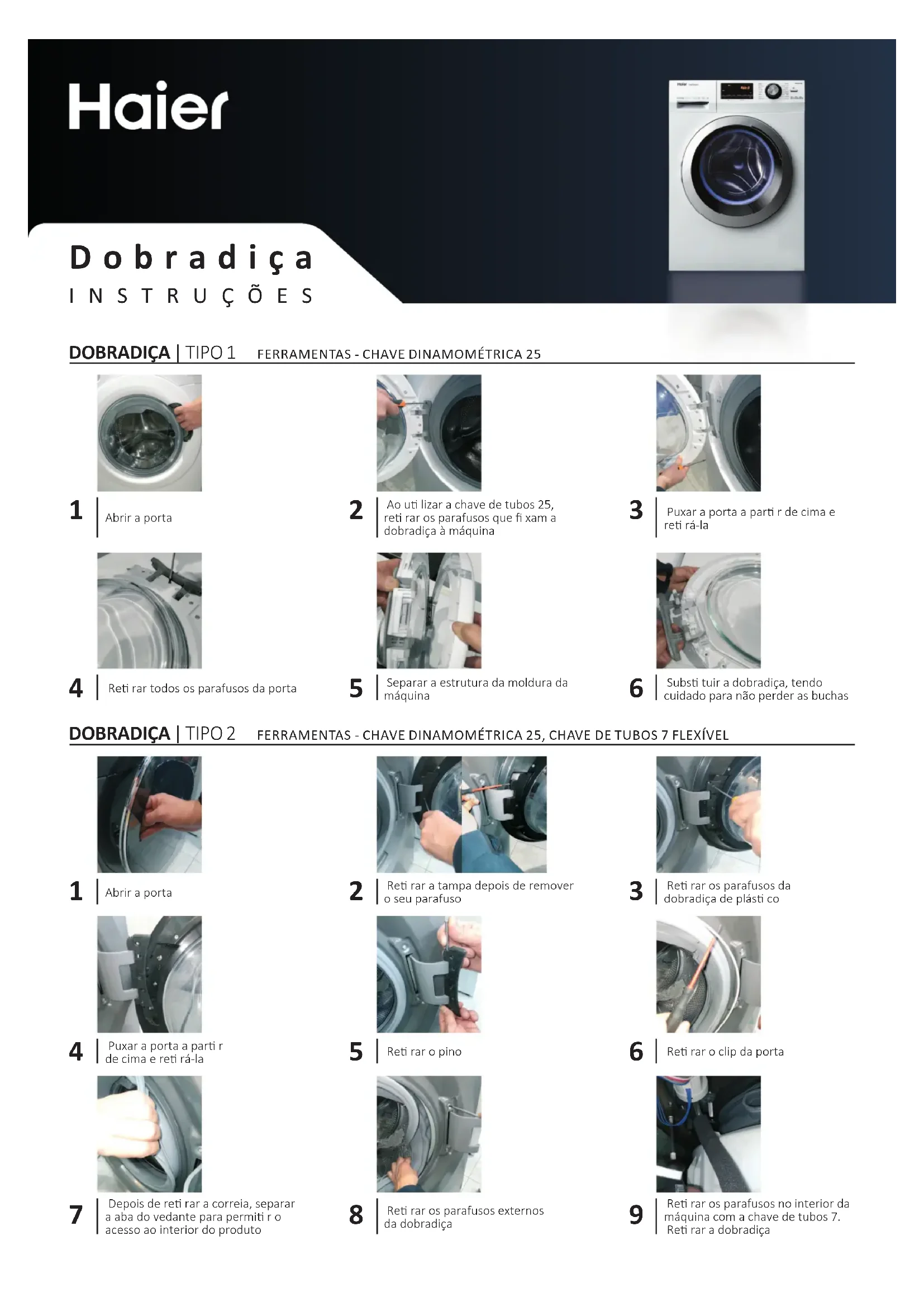

Dobrada

INSTRUÇÖES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

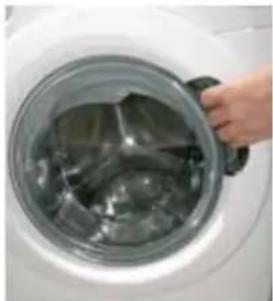

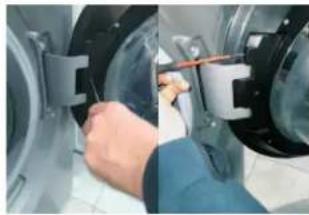

1 Abrir a porta

4 Retirar todos os parafusos da porta

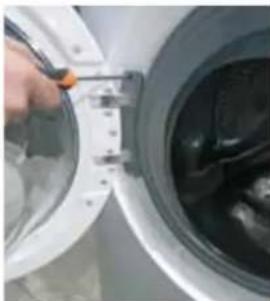

2 Ao uti lizar a chave de tubos 25, reti rar os parafusos que fi xam a dobradica a maquina

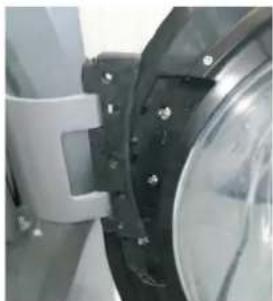

5 Separar a estrutura da moldura daquina

3 Puxar a porta a partir de cima e reti rá-la

6 Substi tui r a dobradica, tendo custado para nao perdar as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXİVEL

1 Abrir a porta

4 Puxar a porta a partir de cima e reti rá-la

Depois de retar a correia, separar a aba do vedante para permitir o accesso ao interior do produits

2 Reti rar a tampa depos de remove o seu parafuso

5 Retiraropino

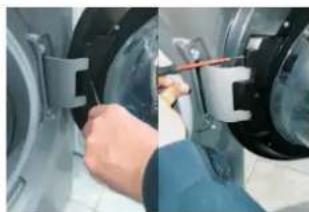

8 Reti rar os parafusos externos da dobrada

3 Retirarosparafusos da dobradica deplastico

6 Retiraroclipdaporta

9 Reti rar os parafusos no interior da maquina com a chape de tubos 7. Reti rar a dobrada

Haier

Trinco da porta

INSTRUÇÖES

TRINCO DAPORTA | TIPO 1 FERRAMENTAS-CHAVE DEFENDAS DE Cabeça CRUZADA, PINCA, CHAVE DE FENDAS DE Cabeça PLANA

1 Abrir a porta

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xaço do trinco da porta e pressionar a sua fi vela.

2 | Uti lilar a chave de fendas de casa plana para pressionar e reti rar o grampo externo

5 Reti rar o trinco da porta

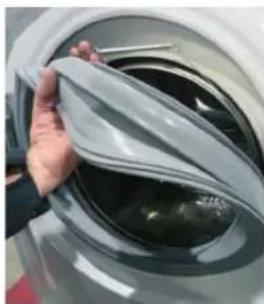

Depois de reti rar o grampo, separar a aba do vedante para permiti r o accesso ao interior do produto

6 Deslagar a cabiagem; em caso de "faston", prestar atencao para não inverter a cabiagem

TRINCODAPORTA | TIPO2 FERRAMENTAS- CHAVE DEFENDASDECABEGACRUZADA, PINCA, CHAVEDEFENDASDECABEGAPLANA

1 Abriraporta

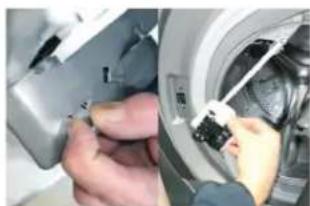

4 Ao uti lizar a chave dinamometrica, reti ran os parafusos de fi xaca o do trinco da porta
7 Retirar o trinco da porta

2 | Uti lilar a chave de fendas de cabeça plana para pressionar e retirar o grampo除外

5 Desmontar o tempo de trabalho e as guarnicos

8 Retiraraprotecao deagua

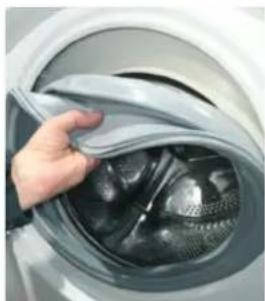

Depois de reti r o gramo, seperar a aba do vedante para permiti r o accesso ao interior do produto
6 Desmontar o dispensador e o bisel

9 Substi tui or trinco da porto ao prestar atenao a ligaao mecana de abertura de emergencia e ligaoes elétricas

VEDANTE DAPORTA FERRAMENTAS- CHAVE DINAMOMETRICA, PINCA, CHAVE DE FENDAS DE CabeçAPLANA, DUASCHAVES DE TUBOS 7

1

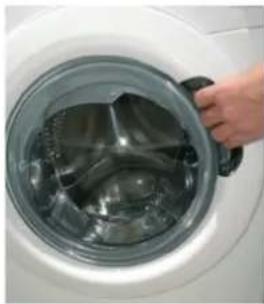

Abriraporta

2

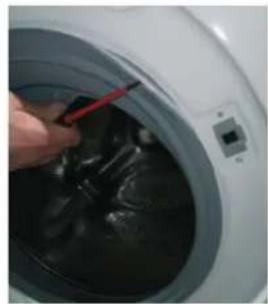

Uti lizar a chape de fendas de casa plana para pressionar e reti rar o grampo除外

3

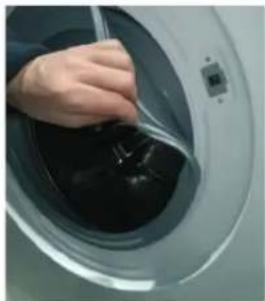

Depois de retiRARo grampo, separar a aba do vedante para permiti o acesso ao interiordo produto

4

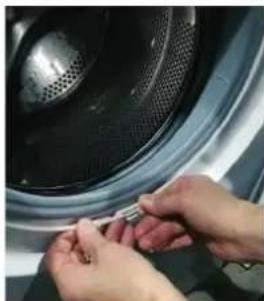

Ao uti lizar a chave de fendas de casa plana, reti rar o grampo no tubo

5

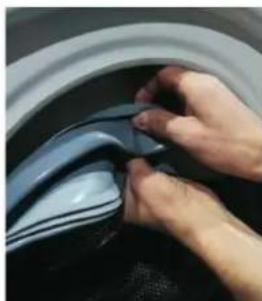

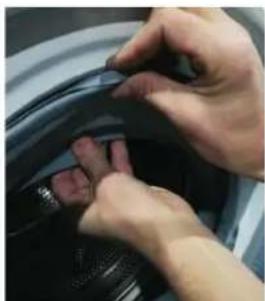

Retirar o vedante

6

Colocar o novo vedante, prestando atencao ao entalhes de posicionamento

7

Inserir o grampo da cablagem no lado do tubo

8

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

9

Instalar o vedante na maquina. Inserir o grampo externo e aperta-lo (se necessario, coma a pinca)

GAVETA DE DETERGENTE

1

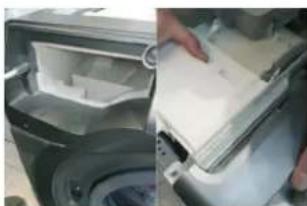

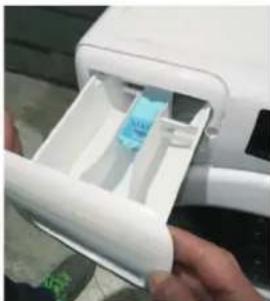

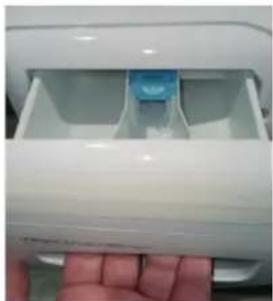

Abrir a gaveta de detergente

2

Ao uti lizar duas mao,
puixa-la fi rmente

3

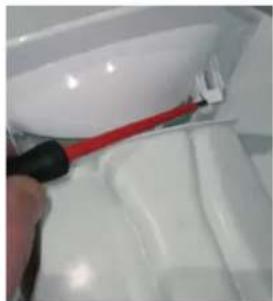

Desengatar a mascara da gaveta de detergente, tendo cuidado para nao partir os ganchos

FEREASTRATIP1 INSTRUMENTE-CHEIE TORX nr.25

1 Deschideti fereastr
