GEBRUIKSAANWIJZING HWDQ90B416FWB HAIER

Aanauapmoayote nyn eriaeaepaaic kai tnaivee eevduoei

8

Aaipote to npoatautko vepou

3

Moic aepBei o apyktnap,
aotouvdeote topeyu ao to
paeuubua wat e uptepetie
npbaon oto oueepik ta npovtoc

6

2 verwijderen waarmee het scharnier aan de kast is bevestigd

trek het deurglas naar boven en verwijder het

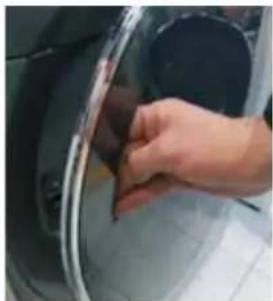

DEURGLAS | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

1 Open het deurglas

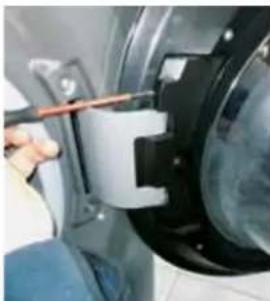

2 Verwijder het deksel nadat u de schroef hebt verwijderd

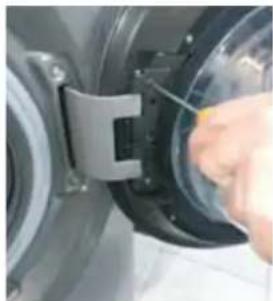

3 Verwijder de schroeven van het plastic scharnier

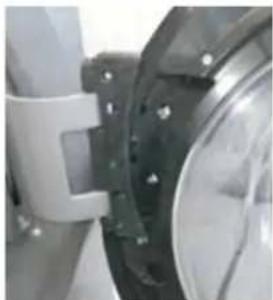

4 Trek het deurglas maar boven en verwijder het

Haier

Scharnier

INSTRUCTIES

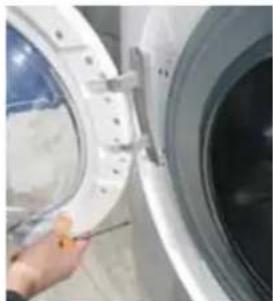

SCHARNIER | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

1 Open het deurglas

4 Verwijder alle schroeven van het deurglas

2 Gebruik de 25-pijpsleutel om de schroeven te verwijderen waarmee het scharnier aan de kast is bevestigd

5 Scheid het frame van het tegenframe

3 Trek het deurglas maar boven en verwijder het

6 Vervang het scharnier en zorg ervoor dat u de bussen Niet verliest

SCHARNIER | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBLE 7-PIJPSLEUTEL

1 Open het deurglas

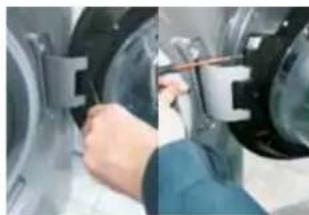

4 Trek het deurglas maar boven en verwijder het

7 Zodra de riem is verwijderd, maakt u de flap los van de pakking om toegang te krijgen tot dc binnenkant van het product

2 Verwijder het deksel nadat u de schroef hebt verwijderd

5 Verwijder de pen

8 Verwijder de externe schroeven van het scharnier

3 Verwijder de schroeven van het plastic scharnier

6 Verwijder de deurclip

9 Verwijder de schroeven in de kast met de 7-pijpsleutel. Verwijder de scharnieren

DEURSLOT | TYPE 1 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de piatte schroevendraaier voor hefboomwerking en verwijder de externe klem

Zodra de kiem verwijerd is, maakt u de flap los van de pakking om tegang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel, verwijder de bevestigingssschroeven van het deurslot en druk op de sluiting.

5 Verwijder het deurslot

6 | Ontkoppel de bedrading, in het geval van "faston", let op dat u de bedrading niet omkeert

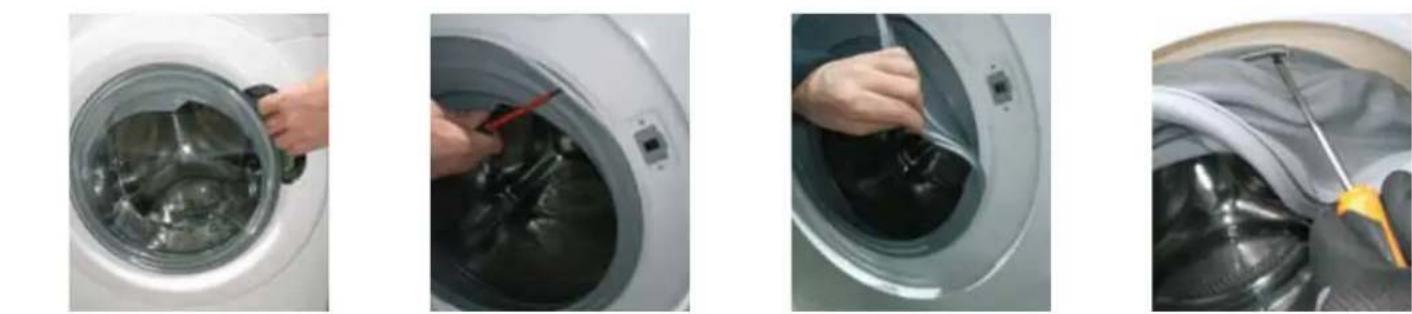

DEURSLOT TYPE 2 WERKTUIGEN-SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

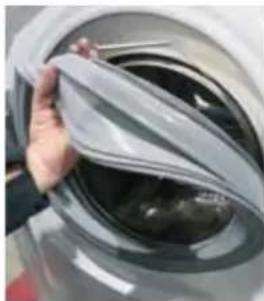

3 Zodra de klem verwijderd is, maakt u de flap los van de pakking om togang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel om de borgschroeven van het deurslot te verwijderen

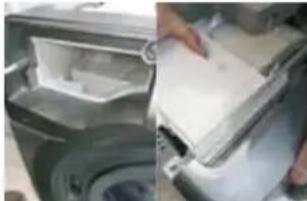

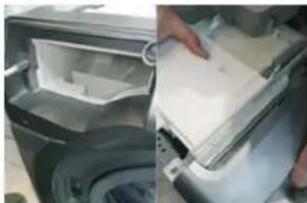

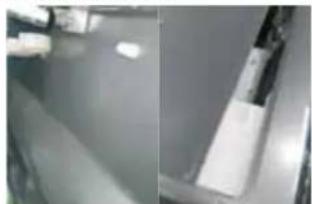

5 Demonteer het werkblad en de bekleding

6 Demonteer de dispenser en de ring

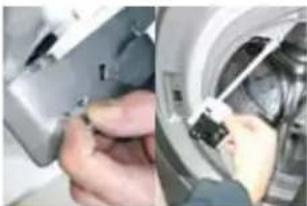

7 Verwijder het deurslot

8 Verwijder de waterbescherming

9 Vervang het deurslot en let op de mechancische koppeling van de noodopening en elektrische aansluitingen

PAKKING DEUR WERKTUIGEN - TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS

1

Open het deurglas

2

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4

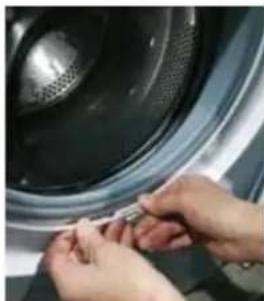

Verwijder de klem op de buis met behulp van eenvlakke schroevendraaler

5

Verwijder de pakking

6

Plaats de neue pakking en let waar bij op de inkepingen voor deplaatsing.

7

Plaats de bedravingsklem aan de buiszijde

8

Draai de klem vlak op de buis vast met behulp van het gereedschap

9

Monteer depakking op de kast. Bevestig de externe klem en draai deze vast (indien nodig met een tang)

Wasmiddellade

INSTRUCTIES

WASMIDDELLADE

1

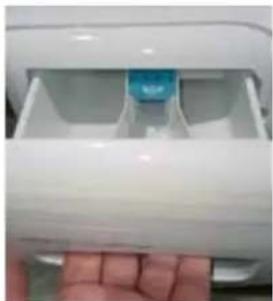

Open de wasmiddellade

2

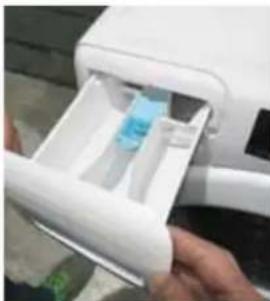

Trek het stevig UIT met twee handen

3

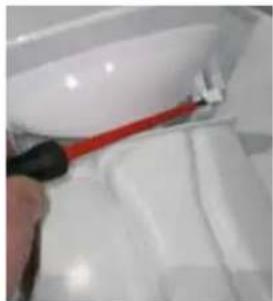

Maak het masker los van de wasmiddellade en zorg ervoor dat de haken nicht breken

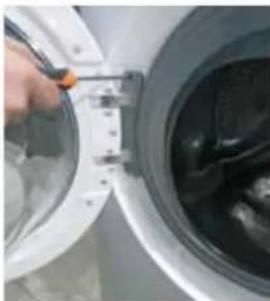

OKIENKO TYP 1 NARZEDZIA -KLUCZ TORX 25

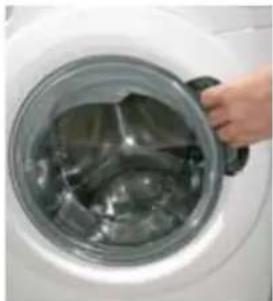

1 Otworzyc okienko
