RCHI02 - Machine à glace Royal Catering - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RCHI02 Royal Catering au format PDF.
| Caractéristiques techniques | Capacité de production : 12 kg de glace par jour |
|---|---|
| Type de glace produite | Glace en cubes |
| Dimensions (L x P x H) | 32 x 38 x 58 cm |
| Poids | 19 kg |
| Alimentation | 230 V, 50 Hz |
| Puissance | 150 W |
| Utilisation | Idéale pour les restaurants, bars et événements |
| Entretien | Nettoyage régulier du réservoir et des composants internes |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
| Accessoires inclus | Cuillère à glace, manuel d'utilisation |
FOIRE AUX QUESTIONS - RCHI02 Royal Catering
Téléchargez la notice de votre Machine à glace au format PDF gratuitement ! Retrouvez votre notice RCHI02 - Royal Catering et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RCHI02 de la marque Royal Catering.
MODE D'EMPLOI RCHI02 Royal Catering
Nom du produit: MACHINE À GLACE
Adresse du fabricant
Capacité du réservoir (capacité) [L/h]

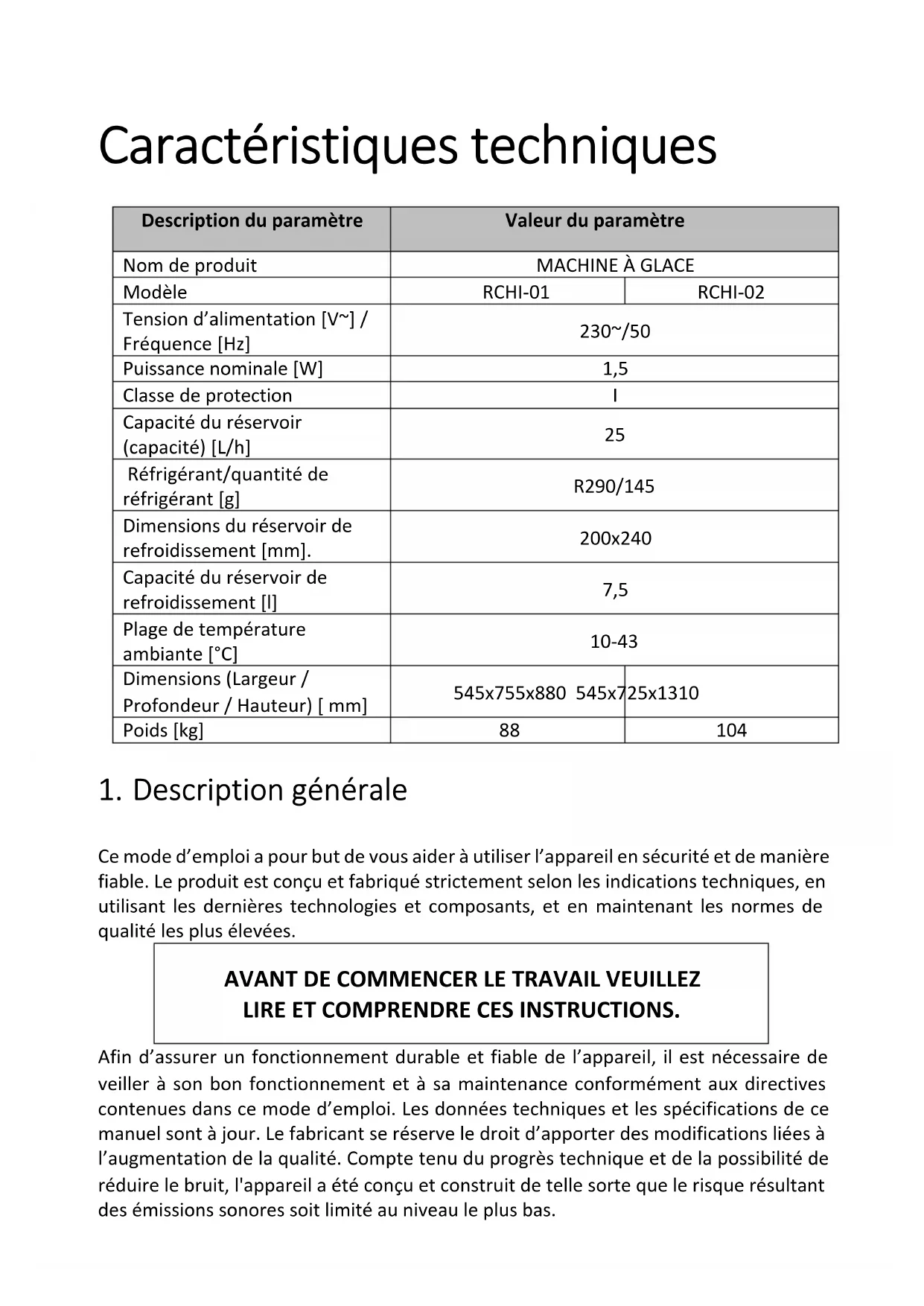

Réfrigérant/quantité de réfrigérant [g] R290/145 Dimensions du réservoir de refroidissement [mm]. 200x240 Capacité du réservoir de refroidissement [l] 7,5 Plage de température ambiante [°C] 10-43 Dimensions (Largeur / Profondeur / Hauteur) [ mm] 545x755x880 545x725x1310 Poids [kg]
1. Description générale
Ce mode d’emploi a pour but de vous aider à utiliser l’appareil en sécurité et de manière fiable. Le produit est conçu et fabriqué strictement selon les indications techniques, en utilisant les dernières technologies et composants, et en maintenant les normes de qualité les plus élevées.
AVANT DE COMMENCER LE TRAVAIL VEUILLEZ
LIRE ET COMPRENDRE CES INSTRUCTIONS. Afin d’assurer un fonctionnement durable et fiable de l’appareil, il est nécessaire de veiller à son bon fonctionnement et à sa maintenance conformément aux directives contenues dans ce mode d’emploi. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d’apporter des modifications liées à l’augmentation de la qualité. Compte tenu du progrès technique et de la possibilité de réduire le bruit, l'appareil a été conçu et construit de telle sorte que le risque résultant des émissions sonores soit limité au niveau le plus bas.Explication des symboles
Le produit répond aux exigences des normes de sécurité applicables. Avant utilisation, s’assurer de lire les instructions.
ATTENTION ! ou AVERTISSEMENT ! ou RAPPEL ! Signal d’avertissement général.
ATTENTION ! Risque d’électrocution !
Uniquement pour une utilisation à l’intérieur. ATTENTION ! Les illustrations de ce manuel sont fournies à titre indicatif uniquement et peuvent différer dans certains détails du produit réel.
Le manuel d’origine est la version allemande du manuel. Les autres versions linguistiques sont des traductions de l’allemand.
2. Sécurité d’utilisation
ATTENTION ! Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner une électrisation, un incendie et/ou des blessures graves ou la mort.
Le terme « appareil » ou « produit » utilisé dans les avertissements et dans le mode d’emploi désigne la Machine à glace.2.1. Sécurité électrique a) La fiche de l’appareil doit être compatible avec la prise de courant. Ne pas modifier la fiche de quelque manière que ce soit. Les fiches d’origine et les prises correspondantes réduisent le risque d’électrocution. b) Éviter de toucher les éléments mis à la terre tels que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si le corps est mis à la terre en touchant l’appareil qui est exposé à l’action directe de la pluie, d’un sol humide ou qui est mis en marche dans un environnement humide. La pénétration d’eau dans l’appareil augmente le risque de son endommagement et d’électrocution. c) Ne pas utiliser le câble de manière non conforme à sa destination. Ne jamais l’utiliser pour déplacer l’appareil ou pour retirer la fiche de la prise. Garder le câble à l’écart des sources de chaleur, de l’huile, des arêtes tranchantes et des pièces mobiles. Les fils endommagés ou emmêlés augmentent le risque d’électrocution. d) S’il est impossible d’éviter l’utilisation de l’appareil dans un environnement humide, il est nécessaire d’utiliser un dispositif de courant résiduel (RCD). L’emploi d’un RCD réduit le risque d’électrocution. e) Il est interdit d’utiliser l’appareil si le câble d’alimentation est endommagé ou présente des signes évidents d’usure. Un câble d’alimentation endommagé doit être remplacé par un électricien qualifié ou par le service après-vente du fabricant. f) Pour éviter l’électrocution, ne pas immerger le câble, la fiche ou l’appareil lui- même dans l’eau ou tout autre liquide. Ne pas utiliser l’appareil sur des surfaces mouillées. 2.2. Sécurité au travail a) Veiller à ce que le lieu de travail soit bien rangé et bien éclairé. Tout désordre ou mauvais éclairage risquent d’entraîner des accidents. Soyez prévoyant et raisonnable, faites attention à ce que vous faites lors de l’utilisation de l’appareil. b) En cas de dommages ou d’anomalies dans le fonctionnement de l’appareil, il faut l’arrêter immédiatement et en informer une personne autorisée. c) En cas de doute quant au bon fonctionnement de l’appareil, contactez le service après-vente du fabricant. d) Le produit ne peut être réparé que par le service après-vente du fabricant. Ne pas effectuer les réparations par ses propres soins ! e) En cas d’incendie ou de départ de feu, utiliser uniquement les extincteurs à poudre ou à neige (CO2) pour éteindre l’appareil sous tension. f) Il est interdit aux enfants ou aux personnes non autorisées de rester sur le poste de travail.g) Vérifier régulièrement l'état des autocollants portant les informations sur la sécurité. Remplacer les autocollants s'ils sont illisibles. h) Conserver le mode d’emploi pour référence future. Si l’appareil est confié à des tiers, le mode d’emploi doit également être remis avec celui-ci.
i) Les éléments d’emballage et les petits éléments d’assemblage doivent être
tenus hors de portée des enfants.
N’oubliez pas de protéger les enfants et les autres personnes extérieures lors de l’utilisation de l’appareil.
2.3. Sécurité personnelle a) Il est interdit d’utiliser l’appareil dans un état de fatigue, de maladie, sous l’influence de l’alcool, de drogues ou de stupéfiants qui limitent considérablement la capacité d’usage de l’appareil. b) L’appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) aux fonctions mentales, sensorielles et mentales réduites ou sans expérience et/ou connaissances adéquates, à moins qu’elles ne soient supervisées par une personne responsable de leur sécurité ou qu’elles aient reçu des instructions de leur part, sur comment faire fonctionner l’appareil. c) L’appareil ne peut être utilisé que par les personnes physiquement aptes, capables de le faire fonctionner et dument formées, qui ont lu ces instructions et ont été formées en matière de sécurité et de santé au travail. d) Pour éviter tout démarrage accidentel,s’assurer si l'interrupteur soit en position d'arrêt avant de le connecter à une source d'alimentation. e) L’appareil n’est pas un jouet. Surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. 2.4. Utilisation de l’appareil en sécurité a) Ne pas utiliser ’appareil si l’interrupteur ON/OFF ne fonctionne pas correctement (ne se met pas en marche ou ne s'arrête pas). Tout appareil qui ne peut pas être contrôlé par un interrupteur est dangereux, ne doit pas être utilisé et doit être réparé. b) Avant de commencer à régler l’appareil, à remplacer l’équipement ou à remettre un outil, il convient de retirer la fiche de la prise. Cela réduit le risque de démarrage accidentel. c) Lorsque l’appareil n’est plus utilisé, il convient de le tenir hors de portée des enfants et de toute personne ne connaissant pas l’appareil ou ce mode d’emploi. Tout appareil est dangereux s’il est manipulé par un utilisateur inexpérimenté. d) Garder l’appareil en bon état technique. Avant chaque intervention, vérifiez qu’il n’y a pas de dommages généraux ou liés aux pièces mobiles (fissures des pièces et composants ou toute autre condition pouvant affecter lefonctionnement sur de l’appareil). En cas de dommage, faites réparer l’appareil avant utilisation. e) L’appareil doit être tenu hors de portée des enfants. f) La réparation et l’entretien des appareils doivent être effectués par un personnel qualifié, n’utilisant que des pièces de rechange d’origine. Cela garantira la sécurité d’utilisation. g) Pour assurer l’intégrité opérationnelle de l’appareil, ne pas retirer les protections installées en usine ni ne pas desserrer les vis. h) Lors du transport et du déplacement de l’appareil du lieu de stockage au lieu d’utilisation, respecter les règles de santé et de sécurité relatives à la manutention manuelle en vigueur dans le pays ou l’appareil est utilisé.
i) Éviter les situations ou l’appareil s'arrête en raison d’une surcharge importante
lors de son fonctionnement. Cela peut entrainer une surchauffe des éléments d’entrainement et endommager l’appareil. j) L’appareil doit être nettoyé régulièrement afin d’éviter le dépôt permanent des impuretés. k) L’appareil n’est pas un jouet. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans la surveillance d’un adulte. l) Il est interdit d’interférer avec la construction de l’appareil afin de modifier ses paramètres ou sa construction. m) Tenir l’appareil éloigné des sources de feu et de chaleur. n) Ne pas obstruer les ouvertures de ventilation de l’appareil ! o) o) Attention ! Ne pas laisser d'eau dans le réservoir après le nettoyage. Laisser de l'eau dans le réservoir après le nettoyage peut provoquer la formation de glace et par conséquent endommager le moteur. p) p) Stocker, utiliser et transporter l'appareil uniquement en position horizontale.j. Il est interdit d'incliner l'appareil à plus de 45°. q) Il est interdit d'utiliser des appareils électriques à l'intérieur des compartiments pour appareils autres que ceux fournis par le fabricant. r) Il est interdit d'utiliser des dispositifs mécaniques pour enlever la glace du compartiment réfrigérateur ou tout autre moyen accélérant le processus de dégivrage. s) Après la livraison de l'appareil, attendre 24 heures pour que les gaz (réfrigérant) utilisés à l'intérieur de l'appareil se stabilisent avant de le raccorder au réseau. t) La fiche du câble d'alimentation de l'appareil doit être connectée directement au réseau électrique. Il est interdit d'utiliser des rallonges pour raccorder l'appareil au réseau électrique. u) ATTENTION : Le réfrigérant R290 est un gaz inflammable et explosif. Seule une personne spécialisée peut réaliser les travaux de maintenance de l'appareil !
ATTENTION ! Bien que l’appareil ait été conçu pour fonctionner en sécurité et muni de protections adéquates et d’élémentssupplémentaires protégeant l’utilisateur, il existe toujours un petit risque d’accident ou de blessure lors de la manipulation de l’appareil. Il est recommandé de faire preuve de prudence et de bon sens lors de son utilisation.
La machine est conçue pour fabriquer de la crème glacée à partir d'une charge initiale convenablement préparée. L’utilisateur est responsable de tout dommage résultant d’une utilisation non conforme du produit. 3.1. Description de l’appareil
1 – Enveloppe 2 – Panneau de commande :
Bouton de réglage augmentation ("HARD") b) Bouton de réglage décroissance ("SOFT")
Bouton de démarrage/arrêt du refroidissement de la charge ("AUTO/STOP") 3 – Porte du compartiment de refroidissement 4 – Goulotte d'alimentation 9 – Fixations 12 – Couvercle de la goulotte d'alimentation 13 – Distributeur 14 – Base (Modèle RCHI-02) 15 – Roues de transport (Modèle RCHI- 02)d) Bouton de démarrage/arrêt pour le nettoyage de la chambre ("CLEAN/STOP")
LED voyant de contrôle du refroidissement
LED voyant de contrôle du nettoyage 16 – Base antidérapante (Modèle RCHI- 01) 3.2. Préparation au fonctionnement
PLACEMENT DE L'APPAREIL
La température ambiante ne doit pas dépasser 10-43°C. Placer l'appareil de manière à assurer une bonne circulation de l'air. Respecter une distance minimale de 50 cm de chaque paroi de l’appareil. Éloigner l'appareil de toute surface chaude. Utiliser le dispositif sur une surface plane, stable, propre, résistant au feu et sèche hors de portée des enfants et des personnes dont les facultés psychiques, sensorielles et mentales sont limitées. Placer l’appareil de manière à ce que la prise de courant soit accessible à tout moment. S’assurer si l'alimentation électrique de l'appareil corresponde aux informations indiquées sur la plaque signalétique ! Avant la premiere utilisation, enlevez et lavez tous les éléments.
ASSEMBLAGE DE L'APPAREIL
5 – Agitateur 6 – Joint de compartiment de refroidissement 7 – Joint de trou de sortie 8 – Joint de trou d’entrée 9 – Fixations 10 – Joint d’agitateur (x5) 11– Chambre de refroidissement
a) Monter les joints spéciaux (10 - le kit comprend 5 pièces) sur les bras de l'agitateur (5). b) Installer l'agitateur (5) à l'intérieur de la chambre froide. c) Placer le joint de la porte du compartiment de refroidissement (6) à l'intérieur de la porte du compartiment (3), puis installer la porte sur l'avant de l'appareil. Pour ce faire, insérer les goupilles de fixation intégrées dans les axes des trousde la porte de la chambre froide (3). Fixer la structure à l'aide des fixations prévues à cet effet (9). d) Placer le joint de la sortie (7) à l'intérieur du couvercle de la sortie (8). Fixer la structure à la porte de la chambre de refroidissement (3). Pour ce faire, insérer les goupilles de fixation intégrées dans les axes des trous de la porte de la chambre froide (8). Fixer la structure à l'aide des fixations prévues à cet effet (9). e) Pour désassembler le mécanisme d’agitation, procéder dans l’ordre inverse a l’installation. 3.3. Utilisation du dispositif Avant de commencer à travailler avec l'appareil, vérifier que le montage a été effectué correctement et brancher la fiche du câble d'alimentation à la prise électrique. Prendre connaissance des paramètres/fonctions de l’appareil. Après avoir mis en service l’appareil, régler les paramètres souhaités conformément à la description ci-dessous. L'appareil est mis en marche soit en démarrant l'entraînement lui-même - en sélectionnant le bouton CLEAN/STOP (d), soit en démarrant à la fois l'entraînement et le système de refroidissement - en sélectionnant le bouton AUTO/STOP (c). Une fois l’utilisation terminée, débrancher l'appareil de la source d'alimentation. ATTENTION : L'appareil dispose d'un circuit de courant de protection. Si elle atteint une valeur seuil en cours de fonctionnement, le variateur s'arrête automatiquement par sécurité.
3.3.1. RÉGLAGES DE LA DURÉE DU CYCLE DE TRAVAIL
Le cycle de fonctionnement par défaut du système est de 30 minutes. Pour modifier la configuration des paramètres du cycle de travail : a) Depuis le panneau de commande, sélectionner et maintenir enfoncé le bouton de réglage (a) à valeur croissante ("HARD") pendant environ 5 secondes. Le système de l'appareil passe en mode réglage. b) Les paramètres affichés sur l'écran LCD s'activent et se désactivent. c) Utiliser les boutons de réglage (a, b) pour définir le temps de fonctionnement approprié de l'appareil. Chaque fois après avoir défini les valeurs, un signal sonore apparait. d) ATTENTION : L'utilisateur peut définir la précision des réglages par incréments de 1 minute. Une seule sélection du bouton de réglage permet de modifier la valeur de la température actuelle d'une minute. En sélectionnant et en maintenant le bouton de réglage, il est possible de modifier la valeur en douceur.e) Il est possible de configurer la durée de fonctionnement dans une fourchette de 5 à 50 minutes. f) ATTENTION : Un temps de cycle plus long permet d'obtenir une charge plus compacte.
3.3.2. NETTOYAGE DE LA CHAMBRE DE REFROIDISSEMENT
Avant et après chaque utilisation de l'appareil, il faut procéder à un nettoyage de la chambre froide et de ses composants. Pour cela : a) Remplir d'eau le compartiment de refroidissement (11). Soulever le couvercle de la goulotte d'alimentation (12) et introduire la quantité de fluide souhaitée par l'entrée. Fixer à nouveau l'entrée de la goulotte d'alimentation avec le couvercle (12). b) À l'aide du panneau de commande, sélectionner le bouton de démarrage/arrêt du nettoyage (d). Le voyant LED s’allume (f). c) Un cycle de purification correct doit durer au moins 3 minutes. d) Après la stérilisation, arrêter la fonction de purification en sélectionnant à nouveau le bouton de démarrage/arrêt de la purification (d). La LED de contrôle s'éteint (f). e) Retirer le couvercle de l'orifice de sortie (8). Laisser l'eau s'écouler librement de la chambre. Réinstaller le couvercle de l'orifice de sortie (8) après avoir vidé complètement l'intérieur. f) Répéter le processus de nettoyage (étapes ci-dessus) 2 à 3 fois. g) Retirer la porte du compartiment de refroidissement (3) et l'agitateur (5) Nettoyer les composants avec un détergent spécial. h) Après avoir séché les pièces et les avoir réassemblées, il est possible de commencer à travailler avec l'appareil.
3.3.3. UTILISATION DE L’APPAREIL
a) Définir un temps approprié pour l'appareil selon le point 3.3.1. b) Introduire la charge préalablement préparée par la goulotte d'alimentation (4) dans le compartiment de refroidissement (11). c) Le niveau de mélange correct se situe entre le maximum et le minimum. Ne pas faire fonctionner l'appareil si le niveau de charge n'atteint pas le minimum spécifié ou dépasse le volume maximal indiqué sur la porte du compartiment réfrigérant (3). d) Après avoir rempli la chambre de refroidissement (11) avec le niveau correct de mélange, fixer la goulotte d'alimentation (4) de l'appareil en abaissant son couvercle (12). e) ATTENTION : Il est interdit de mettre en marche le système de refroidissement de l'appareil avec un compartiment de refroidissement non rempli (11). Risque d’endommagement de l’appareil. f) Démarrer l'entraînement de l'appareil pour prétraiter le mélange. Sélectionner le bouton de démarrage/arrêt du nettoyage de la chambre ("CLEAN/STOP") sur le panneau de commande (d). Le voyant LED s’allume (f). g) Le processus de pré-mélange des lots devrait prendre environ 1 minute.h) Démarrer le système de refroidissement de l'appareil. Sélectionner le bouton de démarrage/arrêt du refroidissement de la charge ("AUTO/STOP") sur le panneau de commande (c).
i) ATTENTION : Le bouton marche/arrêt du refroidissement de la charge (c)
démarre d'abord l'entraînement de l'appareil et après environ 30 secondes, le système de refroidissement se met en marche. j) Une fois le processus terminé, placer un récipient externe sous l'orifice de sortie de l'appareil. Déverrouiller le couvercle de l'ouverture de sortie (8) et laissez la charge s'écouler librement. 3.4. Nettoyage et entretien a) Avant chaque nettoyage, et également lorsque l'appareil n'est pas utilisé, débrancher la fiche d'alimentation. b) Seuls les produits de nettoyage doux conçus pour le nettoyage des surfaces en contact avec les aliments peuvent être utilisés pour nettoyer l'appareil. c) Après chaque nettoyage, sécher tous les composants avant de réutiliser l’appareil. d) Ranger l'appareil dans un endroit frais et sec, a l'abri de l'humidité et de la lumière directe du soleil. e) Il est interdit de mouiller l’appareil avec un jet d’eau ou d’immerger l’appareil dans l’eau. f) Assurez-vous que de l’eau ne pénètre pas dans les ouvertures de ventilation du boîtier. g) Les évents doivent être nettoyés avec une brosse et de l’air comprimé. h) Effectuer des inspections régulières de l'appareil afin de vérifier son efficacité technique et la présence d'éventuels dommages.
i) Utiliser un chiffon doux pour le nettoyage.
j) N’utilisez pas d’objets pointus et/ou métalliques (par exemple une brosse métallique ou une spatule métallique) pour le nettoyage car ils pourraient endommager la surface du matériau à partir duquel l’appareil est fabriqué. k) Ne nettoyez pas l’appareil avec des substances acides, des produits médicaux, des diluants, du carburant, de l’huile ou d’autres produits chimiques, car cela pourrait endommager l’appareil. ÉLIMINATION DES APPAREILS USAGÉS. À la fin de sa vie utile, ce produit ne doit pas être jeté avec les déchets ménagers normaux, mais doit être apporté à un point de collecte pour le recyclage des appareils électriques et électroniques. Ceci est indiqué par le symbole sur le produit, le manuel ou l’emballage. Les matériaux utilisés dans l’appareil peuvent être réutilisés conformément à leur marquage. En réutilisant les matériaux oud’autres formes d’utilisation d’appareils usagés, vous apportez une contribution significative à la protection de notre environnement. L’administration locale vous fournira des informations sur le point approprié pour l’élimination des appareils usagés. DÉPANNAGE Problème Cause possible Opérations L’afficheur génère le message UH. Mauvaise tension d’alimentation de l’appareil Vérifier la tension d’alimentation L’afficheur génère le message UL.Dati tecnici Descrizione del parametro Valore del parametro Nome del prodotto
Fabricant Nom du produit Modèle Tension/ Fréquence Puissance Plage de température ambiante Capacité
Réfrigérant Poids Année de fabrication
