Type de produit	Répartiteur ligne passif (splitter)
Nombre de canaux	2
Entrées	2 x XLR femelle symétrique (INPUT 1, INPUT 2)
Sorties	4 x XLR mâle symétrique (OUTPUT 1A, 1B, 2A, 2B)
Renvois THRU	2 x XLR femelle (THRU 1, THRU 2)
Isolement galvanique	Oui, par transformateurs audio
Sélecteur Ground Lift	Oui, interrupteur LIFT/GND
Boîtier	Aluminium moulé monobloc
Dimensions (H x L x P)	140 x 50 x 128 mm
Poids	0,805 kg
Niveau d'entrée max (20 Hz, <1% THD)	+20 dBu
Niveau d'entrée max (1 kHz, <1% THD)	+32 dBu
Réponse en fréquence (±2 dB)	10 Hz - 30 kHz
Impédance d'entrée (1 kHz)	6,8 kΩ
Impédance de sortie (1 kHz)	500 Ω
THD (30 Hz, +4 dBu)	< 1 %
THD (1 kHz, +4 dBu)	< 0,02 %
IMD (SMPTE)	< 0,01 %
Rapport de transformation	1:1:1
Température de fonctionnement	-20°C à +70°C
Humidité relative	< 80 % sans condensation
Accessoires inclus	Pieds en caoutchouc, étiquette de repérage

FOIRE AUX QUESTIONS - Peene Palmer

Comment connecter le Palmer Peene ?

Connectez votre source audio aux entrées INPUT 1 et 2 (XLR femelle). Utilisez les sorties OUTPUT 1A/1B et 2A/2B (XLR mâle) pour alimenter vos amplificateurs ou enceintes. Les renvois THRU 1 et THRU 2 permettent de relier la source à d'autres appareils sans altération.

À quoi sert le sélecteur Ground Lift (LIFT/GND) ?

Le sélecteur Ground Lift interrompt la liaison de masse entre l'entrée et la sortie. En cas de ronflette (boucle de masse), activez-le pour supprimer le bruit. Selon la configuration, la position haute ou basse peut résoudre le problème.

Ce répartiteur est-il actif ou passif ?

Le Palmer Peene est un répartiteur passif, il ne nécessite pas d'alimentation électrique. Il utilise des transformateurs d'isolement de haute qualité pour garantir une transmission audio propre.

Puis-je utiliser des câbles micro pour les connexions ?

Oui, utilisez des câbles audio symétriques (comme des câbles micro) pour relier le splitter aux entrées symétriques de vos amplificateurs ou autres appareils.

Quel est le niveau d'entrée maximum ?

Le niveau d'entrée maximum est de +20 dBu à 20 Hz (THD < 1 %) et de +32 dBu à 1 kHz (THD < 1 %). Cela permet de traiter des signaux ligne forts sans distorsion.

Comment éviter les bourdonnements (hum) ?

Évitez de placer le splitter à proximité de champs magnétiques intenses (transformateurs secteur, etc.). Utilisez le sélecteur Ground Lift pour éliminer les boucles de masse. Assurez-vous que tous les câbles sont en bon état et symétriques.

Le Palmer Peene convient-il à un usage domestique ?

Non, ce produit est conçu pour un usage professionnel en studio, scène, radio et TV. Il n'est pas destiné à une utilisation domestique et doit être manipulé par des utilisateurs qualifiés.

Quels accessoires sont inclus ?

Le produit est livré avec des pieds en caoutchouc antidérapants et des étiquettes de repérage pour identifier les connexions.

Comment entretenir le répartiteur ?

Aucun entretien particulier n'est nécessaire. N'ouvrez pas l'appareil. Nettoyez l'extérieur avec un chiffon sec et doux. Protégez-le de l'humidité et des chocs.

Que faire en cas de panne ?

Contactez votre revendeur ou le fabricant (Adam Hall GmbH) via les coordonnées fournies dans la notice. Consultez les conditions de garantie sur www.adamhall.com.

MODE D'EMPLOI Peene Palmer

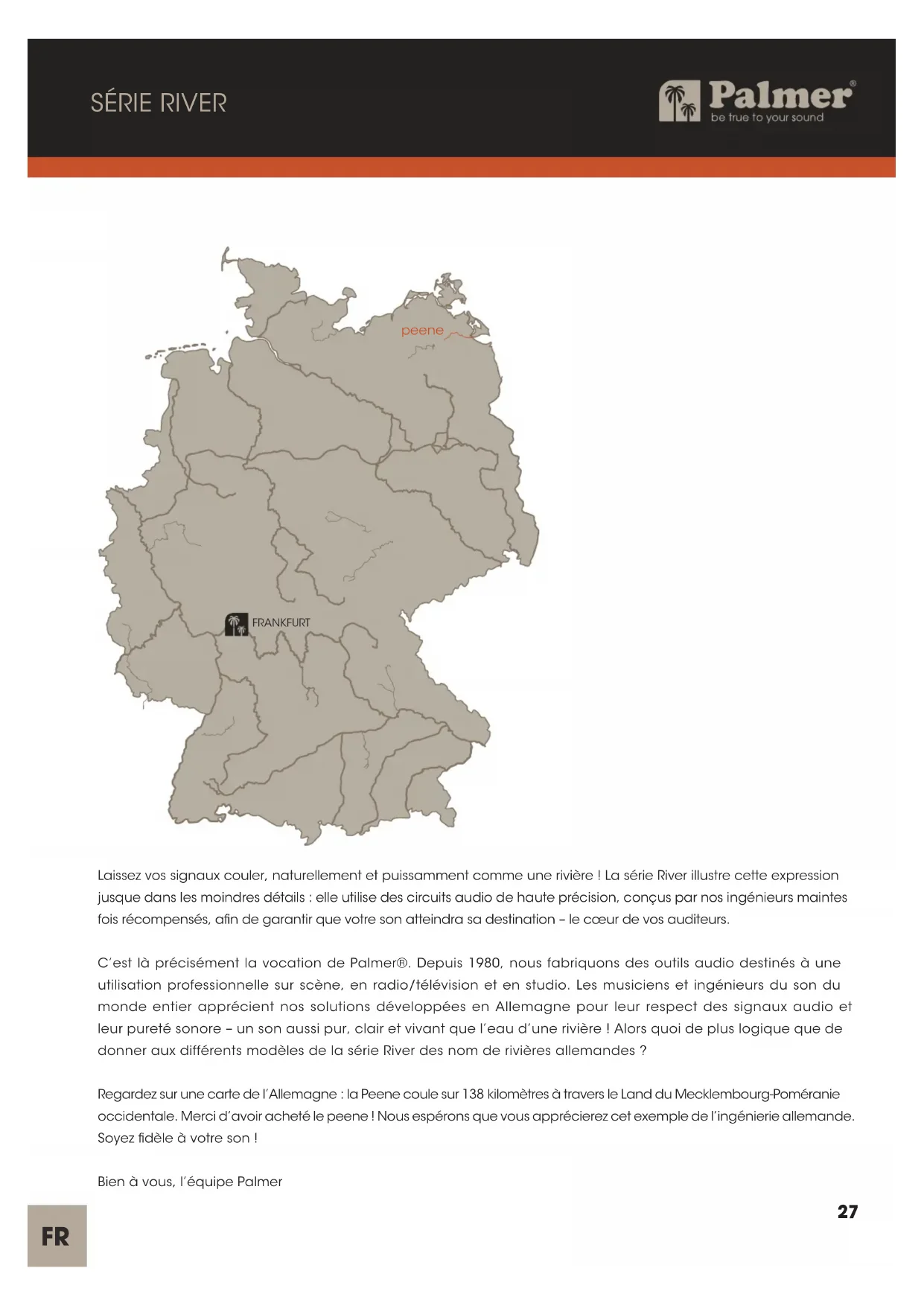

Laissez vois signaux couler, naturellement et puissamment comme une riviere! La série River illustre cette expression jusqu'à dans les moindres détails : elle utilise des circuits audio de haute précision, concus par nos ingénieurs maintes fois récompensés, afin de garantir que vous son atteindre sa destination - le cœur de vos auditeurs.

C'est la précisément la vocation de Palmer®. Depuis 1980, nous fabriquons des outils audio destinés à une utilisation professionnelle sur scene, en radio/television et en studio. Les musiciens et ingénieurs du son du monde entier apprecient nos solutions développées en Allemagne pour leur respect des signaux audio et leur pureté sonore - un son aussi pur, clair et vivant que l'eau d'une rivière! Alors quoi de plus logique que de donner aux différents modèles de la série River des nom de rivières allemandes?

Regardez sur une carte de l'Allemagne : la Peene coule sur 138 kilomètres à travers le Land du Mecklembourg-Pomeranie occidentale. Merci d'avoir achété le peene ! Nous espérons que vous apprécierez cet exemple de l'ingénierie allemande. Soyez fidèle à votre son !

Bien à vous, l'équipe Palmer

peene

Ce produit est un apparéil destiné à l'évenementiel, le studio d'enregistrement, la télévision et la radio.

Ce produit a ete devellope pour une utilisation professionnelle dans les domains de I'evenementiel, du studio d'enregistrement, de la television et de la radio. Il ne convient pas a une utilisation domestique.

En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle, de studio d'enregistrement, de télévision et de radio.

L'utilisation du produit en dehors du contexte technique et des conditions de fonctionnement spécifiées est considérée comme inappropriée. Toutre responsabilité pour les dommages et les dégats causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas :

À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentalles limitées ou un manque d'expérience et de connaissances. Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jour avec l'ordinateil).

CONSIGNES DE SECURITÉ

1. Lisez attentivement ces instructions.
2. Conservez toutes les informations et instructions en lieu sur.
3. Suívez les instructions.
4. N'utilisez l'appareil que de la maniere prescrite.
5. N'ouvrez pas l'appareil et n'effectuez aucune modification.

RISQUE D'ETOUFFEMENT! GARDER HORS DE PORTÉE DES ENFANTS! CE PRODUIT CONTIENT DE PETITS COMPOSANTS ET DES MATÉRIAUX D'EMBALLAGE SUSCEPTIBLES D'INGESTION! LES SACS EN PLASTIQUE DOIVENT ÉTRE TENUS HORS DE PORTÉE DES ENFANTS!

INTRODUCTION

Un splitter au niveau ligne sert à répartir une même source de signal vers plusieurs sorties, par exemple pour alimenter des amplificateurs ou des enceintes actives dans différentes salles. En utilisant des transformateurs d'iso1ation generereusement dimensionnés, le son n'est pas affecté, mais les boucles de masse (ronflettes) sont exclues en toute sécurité.

peene

Entrées ligne symétriques sur embases XLR fémilles 3 points pour les canaux 1 et 2.

2. THRU 1 / THRU 2

Renvois ligne symétriques sur embases XLR fémelles 3 points Le renvoiTHRU 1 est cable directement à l'entrée INPUT 1 et le renvoi THRU 2 est cable directement à l'entrée INPUT 2.

3. OUTPUT 1A / 1B

Sorties symétriques au niveau ligne sur embases XLR mâles à 3 points pour le canal 1. La sortie A et la sortie B sont chacune découplées de l'entrée ligne 1 grâce à l'utilisation de transformateurs d'isolement de haute qualité. Utilisez des cables audio symétriques (par exemple, des cables micro) pour connecter le splitter à l'entrée symétrique d'un amplificateur de puissance ou autre.

4. OUTPUT 2A / 2B

Sorties symétriques au niveau ligne sur embases XLR mâles à 3 points pour le canal 2. La sortie A et la sortie B sont chacune découplées de l'entrée ligne 2 grâce à l'utilisation de transformateurs d'isolement de haute qualité. Utilisez des cables audio symétriques (par exemple, des cables micro) pour connecter le splitter à l'entrée symétrique d'un amplificateur de puissance ou autre.

5.LIFT/GND

Sélecteur de levage de masse, permettant d'interrompree la liaison de masse entre l'entrée et de la sortie (Ground Lift). En position non enforcée, la connexion masse audio/terre du chassis/secteur est interrompue ; elle est établie lorsque le sélecteur est enforcé. Selon que l'appareil connecté est relié à la terre ou non, le sélecteur de levage de masse (ground lift) peut permettre d'eviter des ronfléttes (boucles de masse). Selon le cas, la réduction/elimination de ronfléttes peut survenir lorsque le sélecteur se trouve en position haute ou basse.

ATTENTION: L'insertion de connecteurs dans les embases peut provoquer un bruit parasite de fort niveau. Ne l'oubliez pas, et assurez-vous que les canaux d'entrée (table de mixage, interface audio, etc.) sont coupés (Mute) lors de la connexion. Dans le cas contraire, les bruits parasites de niveau élevé survenant lors de l'insertion des connecteurs peuvent endommager vos enceintes ou d'autres apparciels.

REMARQUE: Les champes magnétiques intenses peuvent provoquer des bourdonnements. Par conséquent, ne place pas le splitter à proximé de champes magnétiques intenses (par exemple, rayonnés par un transformateur secteur).

EXAMPLE DE CÂBLAGE

CHARACTERISTIQUES TECHNIQUES

GÉNÉRALITÉS

Récédence produit PPEANE
Type de produit Splitter au niveau ligne
Nombre de canaux 2
Type passif
Isolation par transformateur audio oui
Nombre d'entrées 2
Type d'entrée symétrique
Connecteurs d'entrée XLR
Nombre de sorties 4
Type de sortie symétrique
Connecteurs de sortie XLR
Sélecteur de levage de masse (Ground Lift) oui
Boîtier Aluminium moulé monobloc
Dimensions (HxLxP)	140 x 50 x 128 mm
Poids	0,805 kg
Température ambiente de fonctionnement	-20°C à +70°C
Humidité relative de l'air	< 80 % sans condensation
Accessoires inclus	Pieds en cauchouch, éiquette de repêrage
AUDIO
Niveau maximal d'entrée (< 1% THD, à 20 Hz)	+20 dBu
Niveau maximal d'entrée(< 1% THD, à 1 kHz)	+32 dBu
Réponse en fréquence (±2 dB, réf. 1 kHz)	10 Hz - 30 kHz
Impédance d'entrée (à 1 kHz)	6,8 kΩ
Impédance de sortie (à 1 kHz)	500 Ω
Distorsion harmonique (THD) (à 30 Hz, +4 dBu, gain unitaire, non pondéré)	< 1 %
Distorsion harmonique (THD) (à 1 kHz, +4 dBu, gain unitaire, non pondéré)	< 0,02 %
Distorsion par intermodulation (IMD) (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBi)	< 0,01 %
Rapport du transformateur	1:1:1

Toutes les mesures ont ete effectuees avec un generateur possedant une impedance de sortie de 600 sur une charge symetrique de 1k

ÉLIMINATION

EMBALLAGE :

1. Les emballages peuvent être aménés au circuit de recyclage via les voies de collecte habituelles.
2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans notre pays.

APPAREIL :

1. Cet apparéil est soumis à la directive française relative aux déchets d'équipements électriques et electroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronic Equipment. Les apparéils usages ne doivent pas être jetés avec les ordures menagères. L' apparéil usage doit être éliminé par une entreprise d'élimination des déchets agrée ou par un organisme communal de traitement des déchets. Veuillez respecter la reglementation en vigueur dans votre pays!
2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.
3. En tant que client particulier, vous pouvez vous procurar des informations sur les possibités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES ET BATTERIES :

1. Les piles et batteries ne doivent pas etre jetees avec les ordures menagères. Les piles et batteries usagées doivent etre éliminées par une entreprise d'élimination des déchets/agreee ou par un organisme communal de traitement des déchets.
2. Veillez a respecter la législation relative à l'élimination des déchets dans votre pays.
3. En tant que client隱私, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été achete ou par l'intermédiaire des autorités régionales correspondante.
4. Les apparèils munis de piles ou de batteries qui ne peuvent pas être retirees par l'utilisateur doivent être déposés dans un point de collecte pour apparèils électriques.

Déclarations DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH

Adam-Hall-Tr. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Vous trouvrez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante:

En cas de panne, contactez notre partenaire commercial.

CONFORMITE CE

Par la presente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :

Directive basse tension (2014/35/UE)

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse [e-mail] Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargees sur www.adamhall.com/compliance/.

DECLARATION FCC

Cet apparéil est conforme à la partie 15 des règles de la FCC.

L'opération est soumise aux deux conditions suivantes :

(1) cet appeareil ne doit pas causer d'interférences nuisibles, et
(2) cet apparéil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaïte

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERRURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !
