Produkttyp	Passiver Line-Splitter
Anzahl Kanäle	2
Eingänge	2 x XLR-Buchse, symmetrisch (INPUT 1, INPUT 2)
Ausgänge	4 x XLR-Stecker, symmetrisch (OUTPUT 1A, 1B, 2A, 2B)
THRU-Durchschleifen	2 x XLR-Buchse (THRU 1, THRU 2)
Galvanische Trennung	Ja, über Audio-Übertrager
Ground-Lift-Schalter	Ja, Schalter LIFT/GND
Gehäuse	Aluminium-Druckguss, Monoblock
Abmessungen (H x B x T)	140 x 50 x 128 mm
Gewicht	0,805 kg
Maximaler Eingangspegel (20 Hz, <1% THD)	+20 dBu
Maximaler Eingangspegel (1 kHz, <1% THD)	+32 dBu
Frequenzgang (±2 dB)	10 Hz - 30 kHz
Eingangsimpedanz (1 kHz)	6,8 kΩ
Ausgangsimpedanz (1 kHz)	500 Ω
THD (30 Hz, +4 dBu)	< 1 %
THD (1 kHz, +4 dBu)	< 0,02 %
IMD (SMPTE)	< 0,01 %
Übersetzungsverhältnis	1:1:1
Betriebstemperatur	-20°C bis +70°C
Relative Luftfeuchtigkeit	< 80 %, nicht kondensierend
Mitgeliefertes Zubehör	Gummifüße, Beschriftungsetiketten

Häufig gestellte Fragen - Peene Palmer

Wie schließe ich den Palmer Peene an?

Schließen Sie Ihre Audioquelle an die Eingänge INPUT 1 und 2 (XLR-Buchse) an. Nutzen Sie die Ausgänge OUTPUT 1A/1B und 2A/2B (XLR-Stecker) zur Versorgung Ihrer Verstärker oder Lautsprecher. Die THRU-Durchschleifungen 1 und 2 ermöglichen die Verbindung der Quelle mit anderen Geräten ohne Beeinträchtigung.

Wozu dient der Ground-Lift-Schalter (LIFT/GND)?

Der Ground-Lift-Schalter unterbricht die Masseverbindung zwischen Eingang und Ausgang. Bei Brummen (Masse-Schleife) aktivieren Sie ihn, um das Rauschen zu unterdrücken. Je nach Konfiguration kann die obere oder untere Stellung das Problem lösen.

Ist dieser Splitter aktiv oder passiv?

Der Palmer Peene ist ein passiver Splitter, er benötigt keine Stromversorgung. Er verwendet hochwertige Trenntransformatoren für eine saubere Audioübertragung.

Kann ich Mikrofonkabel für die Verbindungen verwenden?

Ja, verwenden Sie symmetrische Audiokabel (wie Mikrofonkabel), um den Splitter mit den symmetrischen Eingängen Ihrer Verstärker oder anderer Geräte zu verbinden.

Was ist der maximale Eingangspegel?

Der maximale Eingangspegel beträgt +20 dBu bei 20 Hz (THD < 1 %) und +32 dBu bei 1 kHz (THD < 1 %). Dies ermöglicht die Verarbeitung starker Line-Signale ohne Verzerrung.

Wie vermeide ich Brummen?

Vermeiden Sie die Platzierung des Splitters in der Nähe starker Magnetfelder (Netztrafos usw.). Nutzen Sie den Ground-Lift-Schalter zur Beseitigung von Masse-Schleifen. Stellen Sie sicher, dass alle Kabel in gutem Zustand und symmetrisch sind.

Ist der Palmer Peene für den Hausgebrauch geeignet?

Nein, dieses Produkt ist für den professionellen Einsatz in Studio, Bühne, Rundfunk und Fernsehen konzipiert. Es ist nicht für den Hausgebrauch bestimmt und sollte von qualifizierten Benutzern bedient werden.

Welches Zubehör ist im Lieferumfang enthalten?

Das Produkt wird mit rutschfesten Gummifüßen und Beschriftungsetiketten zur Kennzeichnung der Anschlüsse geliefert.

Wie pflege ich den Splitter?

Keine besondere Wartung erforderlich. Öffnen Sie das Gerät nicht. Reinigen Sie die Außenseite mit einem trockenen, weichen Tuch. Schützen Sie es vor Feuchtigkeit und Stößen.

Was tun bei einer Störung?

Kontaktieren Sie Ihren Händler oder den Hersteller (Adam Hall GmbH) über die in der Anleitung angegebenen Kontaktdaten. Beachten Sie die Garantiebedingungen unter www.adamhall.com.

BEDIENUNGSANLEITUNG Peene Palmer

BEDIENUNGSPANLEITUNG

USER MANUAL

MANUAL DE USUARIO

MANUEL D'UTILISATEUR

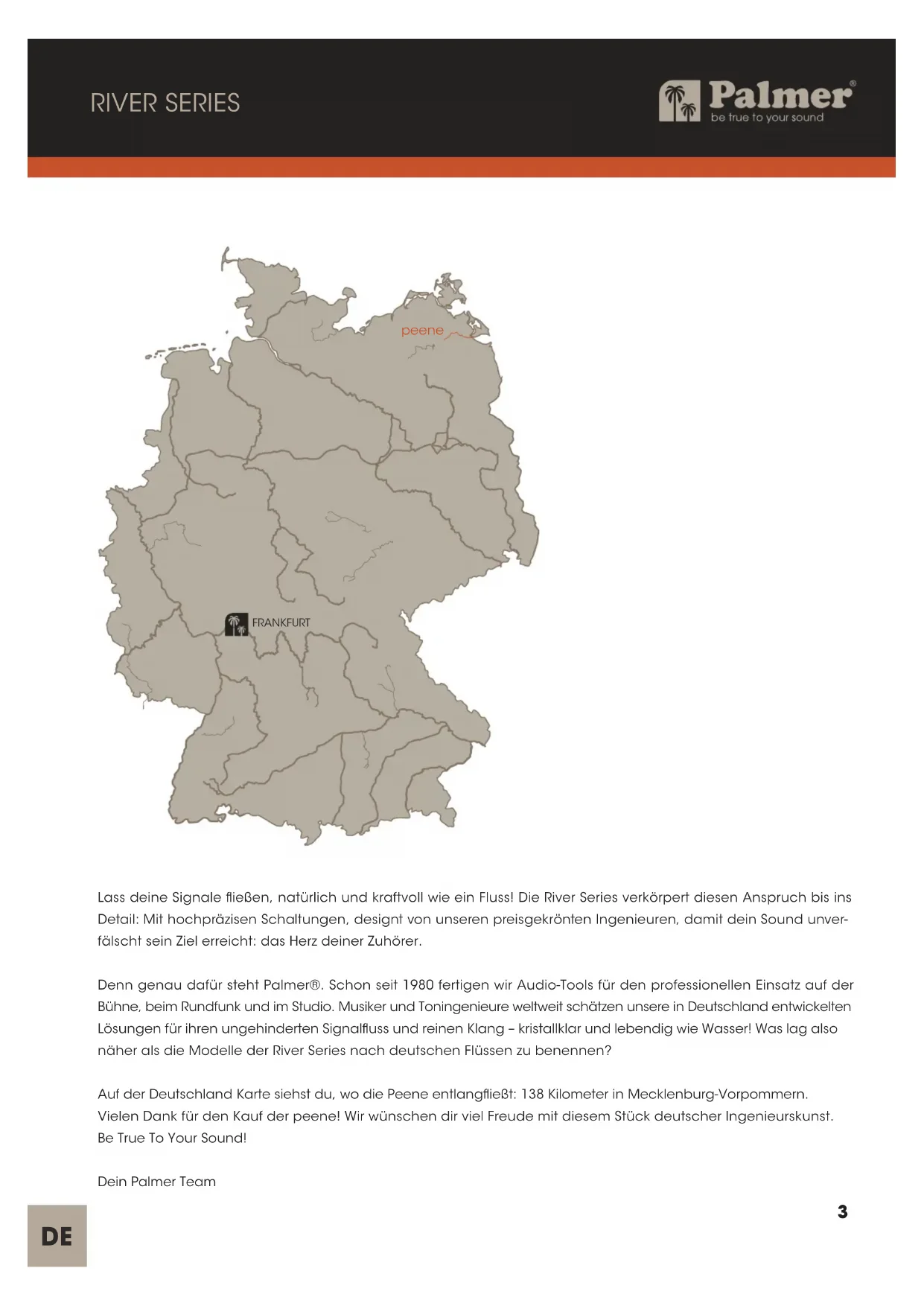

Lass deine Signale flieBen, naturlich und kraftvoll wie ein Fluss! Die River Series verkorpert diesen Anspruch bis ins Detail: Mit hochprzisen Schaltungen, designt von unseren preisgekronten Ingenieuren, damit dein Sound unverfalscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau dazu steht Palmer. Schon seit 1980 fertigen wir Audio-Tools fur den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signafluss und reinen Klang - kristallkar und lebendig wie Wasser! Was lag also naher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschland Karte siehst du, wo die Peene entlangfieBt: 138 Kilometer in Mecklenburg-Vorpommern. Vielen Dank fur den Kauf der peene! Wir wünschen dir viel Freude mit thisem Stuck deutscher Ingenieurskunst. Be True To Your Sound!

Dein Palmer Team

peene

2-Kanal Line-Splitter passiv

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist这点es Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu speilen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungitte sorgfaltig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der davon vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHALT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MUSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFUHRUNG

Ein Line-Splitter wird eingesetzt, wenn eine Signalquelle auf mehrere Ausgänge aufgesplttet werden soll, zum Beispiel zum Ansteuern mehrerer Endstufen oder Aktivboxen in verschiedene Räumen. Durch die Verwendung großzüglich dimensionierter Trenntransformatoren bleibt der Klang unbeeinflusst erhalten, Brummschleifen werden aber sicher ausgeschlossen.

peene

2-Kanal Line-Splitter passiv

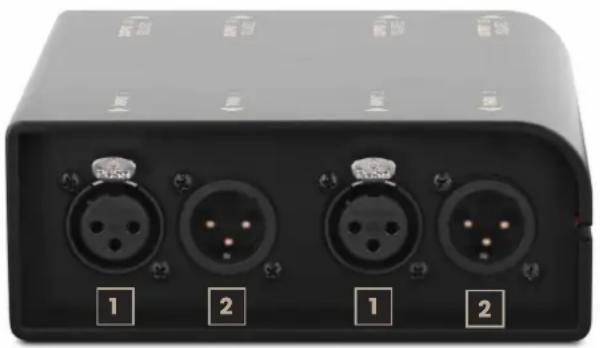

ANSCHLUSSE UND BEDIENELEMENTE

1. INPUT 1 / INPUT 2

Symmetrische Line-Eingänge mit weiblichen 3-Pol XLR-Buchsen fur Kanal 1 und 2.

2. THRU 1 / THRU 2

Symmetrische Line-Ausgang mit manlichen 3-Pol XLR-Buchsen. THRU 1 ist direkt mit INPUT 1 verdrahtet und THRU 2 direkt mit INPUT 2.

3. OUTPUT 1A / 1B

Symmetrische Line-Ausgange mit männlichen 3-Pol XLR-Buchsen für Kanal 1. Ausgang A und Ausgang B sind jeweils durch den Einsatz von hochwertigen Trenntrafos vom Line-Eingang entkoppelt. Verwenden Sie symmetrische Audiokabel (z.B. Mikrofonkabel), um den Line-Splitter an einen symmetrischen Eingang einer Endstufe o.A. anzuschlieben.

4. OUTPUT 2A / 2B

Symmetrische Line-Ausgange mit männlichen 3-Pol XLR-Buchsen für Kanal 2. Ausgang A und Ausgang B sind jeweils durch den Einsatz von hochwertigen Trenntrafos vom Line-Eingang entkoppelt. Verwenden Sie symmetrische Audiokabel (z.B. Mikrofonkabel), um den Line-Splitter an einen symmetrischen Eingang einer Endstufe o.A. anzuschlieben.

5.LIFT/GND

Schalter zum Trennen der Masseverbindung der Ein- und Ausgabe (Ground Lift). In der nicht gedruckten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedruckter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brumm- men wirkungsvoll zu reduzieren bzw. zu beseitigen.

ACHTUNG: Das Anschlieben von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie daraufauf, dass Eingangskanäle (Mischpult, Audio-Interface usw.) bei Steckvorgängen stummgeschaltet sind. Andernfalls konnen Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie den Line-Splitter davon nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

VERKABELUNGSBEISPIEL

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PEENE
Produktart Line Splitter
Anzahl Kanäle 2
Typ passiv
Übertrager isoliert Ja
Anzahl Eingänge 2
Eingangstyp symmetrisch
Eingangsanschlüsse XLR
Anzahl Ausgänge 4
Ausgangstyp symmetrisch
Ausgangsanschlüsse XLR
Ground/Lift Schalter Ja
Gehäuse Aluminium Strangguss
Abmessungen (H/B/T) 140 x 50 x 128 mm
Gewicht 0,805 kg
Umgebungstemperatur im Betrieb -20°C...70°C
Relative Luftfeuchigkeit	<80 %, nicht kondensierend
Enthaltenes Zubeñor Gummifübe, Beschrifungsschild
AUDIO
Max. Eingangspegel (< 1%THD, 20 Hz)	+20 dBu
Max. Eingangspegel (< 1%THD, 1 kHz)	+32 dBu
Frequenzgang (±1dB, relative 1kHz)	10 Hz - 30 kHz
Eingangsimpedanz (1 kHz)	6,8 kΩ
Ausgangsimpedanz (1 kHz)	500 Ω
THD (30 Hz, +4 dBu, unity, ungewichtet)	< 1 %
THD (1 kHz, +4 dBu, unity, ungewichtet)	< 0.02 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0.01 %
Übertrager-Verhältnis	1:1:1

Alle Messungen werden mit einem Generator mit 600Ω Ausgangsimpedanz und 1 kΩ symmetrischer Last durchgeführt.

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführten werden.
   2.itte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronic Equipment. Altgeräte gehoren nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eineCOMMUNALE Entsorgungseinrichtung entsorgt werden.itte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihr dem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehoren nicht in den Hausmull. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbefrieb oder eineCOMMUNALE Entsorgungs einrichtung entsorgt werden.
2. Beachten Sie alle in Ihr dem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfern't werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung Adam Hall GmbH Adam-Hall-Str.1 D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklart die Adam Hall GmbH, dass these Product
folgender Richtlinie entspricht (soweit zuteffend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklarungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden.Konformitäserklarungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ heruntergeladen werden.

FCC STATEMENT
