Wupper - Verteiler Palmer - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Line-Isolator
Marke	Palmer
Modell	Wupper
Anzahl Kanäle	1
Isolierung	Durch Audioübertrager
Eingangstyp	Klinke 6,35 mm symmetrisch/unsymmetrisch
Ausgangstyp	Klinke 6,35 mm symmetrisch/unsymmetrisch
Eingangsimpedanz (bei 1 kHz)	17 kΩ
Ausgangsimpedanz (bei 1 kHz)	500 Ω
Maximaler Eingangspegel (<1% THD)	+10 dBu bei 20 Hz, +32 dBu bei 1 kHz
Frequenzgang (±2 dB)	20 Hz - 20 kHz
Klirrfaktor (THD)	<0,09% bei 30 Hz, <0,002% bei 1 kHz
Übersetzungsverhältnis	1:1
Gehäusematerial	Aluminium-Druckguss (Monoblock)
Abmessungen (HxBxT)	110 x 50 x 50 mm
Gewicht	0,3 kg
Betriebstemperatur	-20°C bis +70°C
Relative Luftfeuchtigkeit	<80% nicht kondensierend
Mitgeliefertes Zubehör	Gummifüße, Beschriftungsetikett
Stromversorgung	Keine (passiv)
Wartung	Mit einem trockenen Tuch reinigen
Sicherheit	Nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren, starke Magnetfelder vermeiden

Häufig gestellte Fragen - Wupper Palmer

Welche Funktion hat der Line-Isolator Wupper?

Der Wupper ist ein passiver Line-Isolator, der Brummschleifen und andere Störgeräusche durch Masseschleifen eliminiert. Er symmetriert auch asymmetrische Signale, um sie über weite Strecken störungsfrei zu übertragen.

Wie wird der Wupper angeschlossen?

Schließen Sie Ihre Quelle (z.B. Keyboard) an den INPUT-Eingang (Klinke 6,35 mm) und den OUTPUT-Ausgang an ein Mischpult oder Audio-Interface an. Stellen Sie sicher, dass die Kanäle beim Anschließen auf Mute geschaltet sind, um Störgeräusche zu vermeiden.

Welche Kabel werden mit dem Wupper verwendet?

Verwenden Sie geschirmte Audiokabel mit 6,35 mm Klinkensteckern. Der Wupper akzeptiert symmetrische und unsymmetrische Signale an beiden Anschlüssen.

Benötigt der Wupper eine Stromversorgung?

Nein, der Wupper ist ein passives Gerät: Er benötigt keine externe Stromversorgung. Die galvanische Trennung wird durch einen integrierten Audioübertrager gewährleistet.

Was sind die maximalen Eingangspegel?

Der maximale Eingangspegel vor Verzerrung (<1% THD) beträgt +10 dBu bei 20 Hz und +32 dBu bei 1 kHz. Darüber steigt die Verzerrung schnell an.

Kann ich eine unsymmetrische Quelle mit dem Wupper verwenden?

Ja, der Ein- und Ausgang sind mit symmetrischen und unsymmetrischen Signalen kompatibel. Der Wupper kann ein unsymmetrisches Signal symmetrieren, um die Störsicherheit zu verbessern.

Was tun bei Brummen nach dem Anschluss?

Überprüfen Sie, ob der Wupper in der Nähe von starken Magnetfeldern (Transformatoren, Netzteile) platziert ist. Entfernen Sie das Gerät oder richten Sie es neu aus. Falls das Problem bestehen bleibt, überprüfen Sie Kabel und Anschlüsse.

Wie reinige ich den Wupper?

Verwenden Sie ein trockenes, nicht scheuerndes Tuch. Verwenden Sie keine chemischen Reinigungsmittel oder Flüssigkeiten. Trennen Sie alle Kabel vor der Reinigung.

Was sind die Abmessungen und das Gewicht des Wupper?

Die Abmessungen betragen 110 x 50 x 50 mm (HxBxT) und das Gewicht beträgt 0,3 kg. Das Gehäuse aus Aluminiumguss ist kompakt und robust.

Wo finde ich Garantieinformationen?

Die Garantiebedingungen sind auf der Website des Herstellers Adam Hall GmbH (www.adamhall.com) verfügbar. Bei Störungen wenden Sie sich an Ihren Händler.

BEDIENUNGSANLEITUNG Wupper Palmer

DE BEDIENUNGSANLEITUNG

EN USER MANUAL

IT MANUAL DE USUARIO

FR MANUEL D'UTILISATEUR

Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unverfälscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signafluss und reinen Klang - kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschland Karte siehst du, wo die Wupper entlangfließt: 116 Kilometer in Nordrhein-Westfalen. Vielen Dank für den Kauf der wupper! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst.

Be True To Your Sound!

Dein Palmer Team

wupper

Line Isolation Box passiv

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Die Line Isolation Box wupper ist eingangs- und ausgangsseitig mit 6,3 mm Klinkenbuchsen ausgestattet, die sowohl symmetrisch als auch unsymmetrisch belegt werden können. Zwischen Ein- und Ausgang besteht eine galvanische Trennung durch einen hochwertigen Übertrager, Brummschleifen werden zuverlässig beseitigt. Die Line Isolation Box ist perfekt zum Symmetrieren von Audiosignalen geeignet, Audiosignale können so außerdem über weite Kabelwege brummfrei übertragen werden.

wupper

Line Isolation Box passiv

Line-Eingang mit 6,3 mm Klinkenbuchse, die sowohl für unsymmetrische als auch für symmetrische Verkabelung geeignet ist. Verwenden Sie ein abgeschirmtes Audiokabel, um beispielsweise ein Keyboard an der Line Isolation Box anzuschließen.

2. OUTPUT

Line-Ausgang mit 6,3 mm Klinkenbuchse, die sowohl für unsymmetrische als auch für symmetrische Verkabelung geeignet ist. Verwenden Sie ein abgeschirmtes Audiokabel, um die Line Isolation Box an einen Eingang eines Mischpults oder Audio-Interfaces anzuschließen.

ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass Eingangskanäle von Mischpulten und Audio-Interfaces usw. bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die Line Isolation Box daher nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

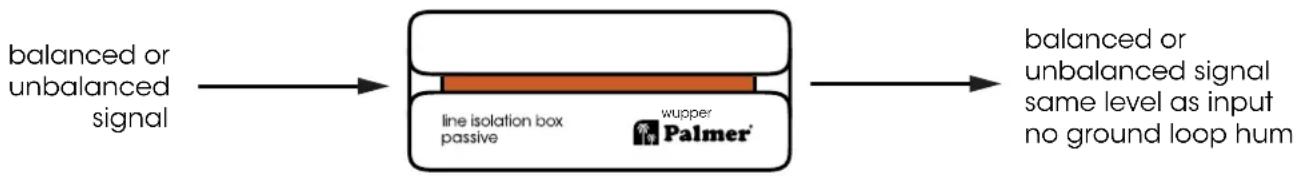

VERKABELUNGSBEISPIEL

Übertrager isoliert Ja

Anzahl Eingänge 1

Eingangstyp

symmetrisch/unsymmetrisch

Eingangsanschlüsse 6,3 mm Klinke

Anzahl Ausgänge 1

Ausgangstyp

symmetrisch/unsymmetrisch

Ausgangsanschlüsse 6,3 mm Klinke

Ground/Lift Schalter Nein

Gehäuse Aluminium Strangguss

Abmessungen (H/B/T)

110 x 50 x 50 mm

Gewicht 0,3 kg

Umgebungstemperatur im Betrieb -20°C...70°C

Relative Luftfeuchtigkeit

<80 %, nicht kondensierend

Enthaltenes Zubehör Gummifüße, Beschriftungsschild

AUDIO

Max. Eingangspegel (< 1% THD, 20 Hz)	+10 dBu
Max. Eingangspegel (< 1% THD, 1 kHz)	+32 dBu

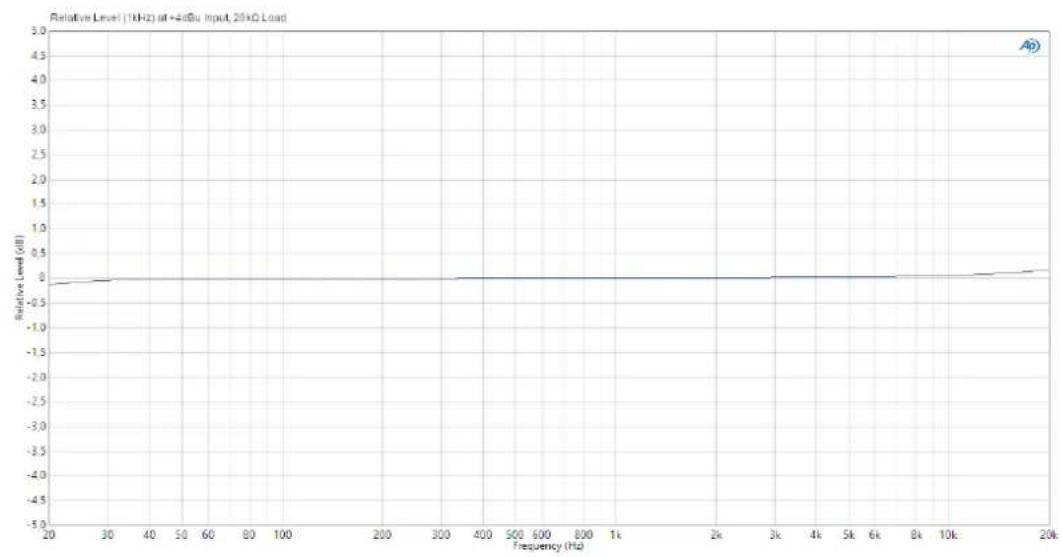

Frequenzgang (±0,2dB, relative 1kHz)	20 Hz - 20 kHz
Eingangsimpedanz (1 kHz)	17 kΩ
Ausgangsimpedanz (1 kHz)	500 Ω
THD (30 Hz, +4 dBu, unity, ungewichtet)	< 0,09 %
THD (1 kHz, +4 dBu, unity, ungewichtet)	< 0,002 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,002 %
Übertrager-Verhältnis	1:1

Alle Messungen wurden mit einem Generator mit 100 Ω Ausgangsimpedanz und 20 kΩ symmetrischer Last durchgeführt.

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eine kommunale Entsorgungsein richtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungs einrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

FCC STATEMENT

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!
