MANUALE UTENTE Wupper Palmer

Lascia scorrere i segnali, in modo naturale e potente, come un fiume! La Serie River incarna questa affermazione fino all'ultimo dettaglio, con circuiti di alta precisione, progettati dai nostri pluripremiati ingegneri per garantire che il suono arrivi a destinazione: il cuore degli ascoltatori.

Questo è esattamente ciò che promette, e mantiene, Palmer®. Dal 1980 produciamo strumenti audio per l'uso professionale sul palco, nelle trasmissioni e in studio. Le nostre soluzioni, sviluppate in Germania, sono apprezzate da musicisti e tecnici del suono di tutto il mondo per il flusso di segnale continuo e il suono puro, limpido e vibrante come l'acqua. Niente di più logico, quindi, che chiamare i modelli della serie River con i nomi dei fiumi tedeschi.

Guardando la cartina della Germania puoi vedere il percorso del fiume Wupper: 116 chilometri attraverso la Renania Settentrionale-Vestfalia. Grazie per aver acquistato il wupper! Ci auguriamo che questo gioiello dell'ingegneria tedesca sia di tuo gradimento.

Modulo di isolamento di linea passivo

USO PREVISTO

Questo prodotto è un dispositivo per la tecnologia degli eventi, ideale anche in studio, per la TV e la radiotrasmissione! Il prodotto è stato sviluppato per l'uso professionale nei campi della tecnologia degli eventi, degli studi, della TV e della radiotrasmissione. Non è adatto all'uso domestico.

Questo prodotto, inoltre, è destinato esclusivamente a utenti qualificati e con conoscenze specialistiche in materia di tecnologia degli eventi, nonché in studio, TV e trasmissione!

Utilizzare il prodotto senza attenersi ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio. È esclusa la responsabilità per danni a persone e cose causati da uso improprio.

Il prodotto non è adatto a:

Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
Bambini (ai bambini deve essere vietato giocare con il dispositivo).

ISTRUZIONI DI SICUREZZA

1. Leggere attentamente queste istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Utilizzare il dispositivo solo secondo il modo previsto.
5. Non aprire il dispositivo e non cercare di modificarlo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.

INTRODUCTION

Il modulo di isolamento di linea wupper è dotato di prese jack da 6,3 mm sui lati dell'ingresso e dell'uscita, utilizzabili in modalità bilanciata e non bilanciata. Tra l'ingresso e l'uscita è presente un isolamento galvanico ottenuto mediante un trasformatore di alta qualità e il brusio di massa viene eliminato in modo affidabile. Il modulo di isolamento di linea è perfetto per bilanciare i segnali audio e per trasmettere i segnali audio senza ronzio anche su lunghe tratte di cavo.

wupper

Modulo di isolamento di linea passivo

Ingresso di linea con presa jack da 6,3 mm adatto a cablaggi bilanciati e non bilanciati. Utilizzare un cavo audio schermato per collegare, ad esempio, una tastiera al modulo di isolamento di linea.

2. OUTPUT

Uscita di linea con presa jack da 6,3 mm adatta a cablaggi bilanciati e non bilanciati. Utilizzare un cavo audio schermato per collegare il modulo di isolamento di linea a un ingresso di un mixer o di un'interfaccia audio.

CAUTELA: il collegamento dei cavi di segnale può provocare notevole rumore. Prestare attenzione a questo aspetto e assicurarsi i canali d'ingresso (mixer, interfaccia audio ecc.) siano silenziati quando sono collegati, altrimenti i livelli di rumore possono causare danni.

NOTA: campi magnetici forti possono causare ronzii. Non collocare quindi il modulo di isolamento di linea in prossimità di forti campi magnetici (come il trasformatore di rete).

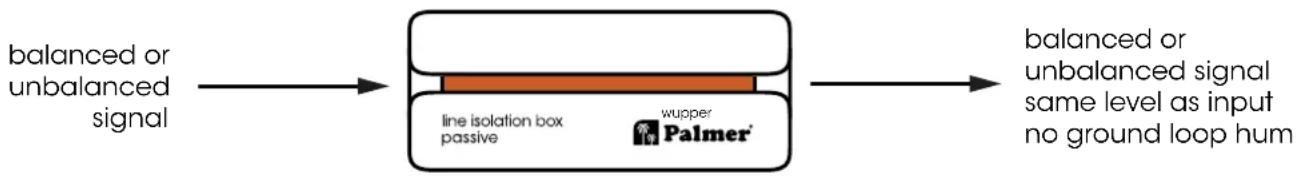

ESEMPIO DI CABLAGGIO

Codice prodotto PWUPPER

Tipologia di prodotto Isolatore di linea
Numero di canali 1
Tipo passivo
Trasformatore di isolamento sì
Numero di ingressi 1
Tipo di ingresso simmetrico/asimmetrico
Connessioni di ingresso Jack da 6,3 mm
Numero di uscite 1
Tipo di uscita simmetrico/asimmetrico
Connessioni di uscita Jack da 6,3 mm
Interruttore ground/lift No
Alloggiamento Colata continua di alluminio
Dimensioni (H/L/P)	110 × 50 × 50 mm
Peso	0,3 kg
Temperatura ambiente per il funzionamento	Da -20 °C a 70 °C
Umidità relativa dell'aria	< 80% senza formazione di condensa
Accessori inclusi	Piedini in gomma, etichetta con diciture
AUDIO
Livello massimo di ingresso (< 1% THD, 20 Hz)	+10 dBu
Livello massimo di ingresso (< 1% THD, 1 kHz)	+32 dBu

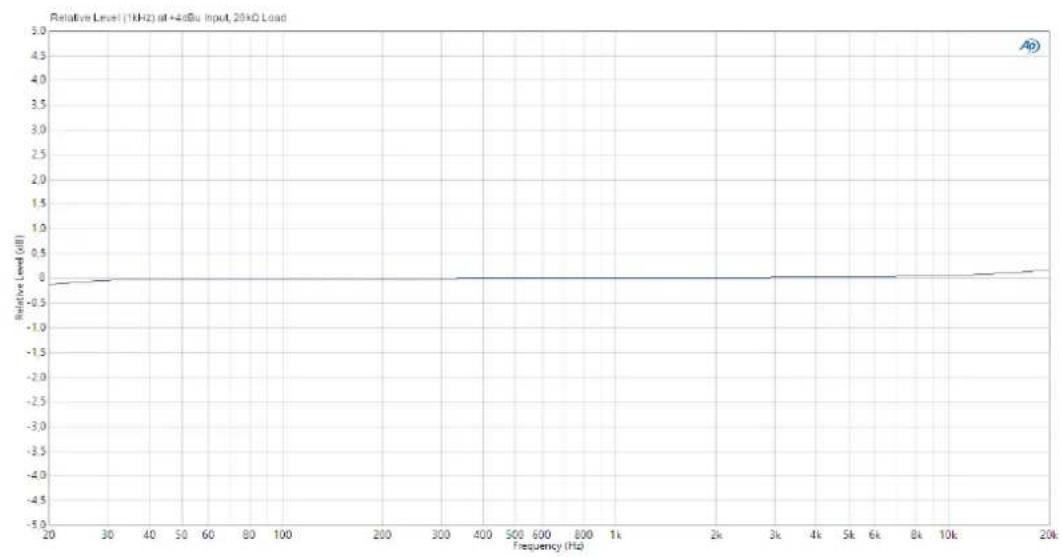

Risposta in frequenza (± 2 dB, relativa a 1 kHz)	20 Hz - 20 kHz
Impedenza d'ingresso (1 kHz)	17 kΩ
Impedenza di uscita (1 kHz)	500 Ω
THD (30 Hz, +4 dBu, unità, non pesato)	< 0,09%
THD (1 kHz, +4 dBu, unità, non pesato)	< 0,002%
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,002%
Rapporto del trasformatore	1:1

Tutte le misurazioni sono state eseguite con un generatore con impedenza di uscita di 600 Ω e carico bilanciato di 20 kΩ.

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettronichenella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici.

Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispettare le normative in vigore nel Paese di installazione.

1. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.
2. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.
2. Rispettare le leggi sullo smaltimento in vigore nel proprio Paese.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
4. I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive(ove pertinente): Direttiva Bassa tensione (2014/35/UE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ UE

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/.

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC.

Il funzionamento è soggetto alle due condizioni seguenti:

(1) Il dispositivo non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.

wupper FRANKFURT
