Wupper - Répartiteur Palmer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Répartiteur
Applications	Distribution de signaux audio/vidéo
Nombre de sorties	Variable selon le modèle
Connectivité	Entrées et sorties RCA, XLR, ou HDMI selon le modèle
Alimentation	Alimentation secteur ou via USB selon le modèle
Dimensions	Dimensions spécifiques selon le modèle
Poids	Poids spécifique selon le modèle
Maintenance	Nettoyage régulier des connexions, vérification des câbles
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Garantie	Vérifier les conditions de garantie du fabricant

FOIRE AUX QUESTIONS - Wupper Palmer

Comment installer le répartiteur Palmer Wupper ?

Pour installer le répartiteur Palmer Wupper, suivez les instructions fournies dans le manuel. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation et de respecter les schémas de connexion.

Que faire si le répartiteur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est bien connectée. Assurez-vous également que tous les câbles sont correctement branchés. Si le problème persiste, contactez le service client.

Le répartiteur Palmer Wupper est-il compatible avec tous les appareils ?

Le répartiteur Palmer Wupper est conçu pour être compatible avec la plupart des appareils électroniques, mais il est conseillé de vérifier les spécifications de votre appareil avant de l'utiliser.

Comment entretenir le répartiteur ?

Pour entretenir le répartiteur, nettoyez régulièrement la surface avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Quelle est la garantie du produit Palmer Wupper ?

Le répartiteur Palmer Wupper est fourni avec une garantie de deux ans. Veuillez conserver votre reçu d'achat pour toute réclamation.

Que faire si j'ai perdu le manuel d'utilisation ?

Vous pouvez télécharger une version PDF du manuel d'utilisation sur le site officiel de Palmer Wupper ou contacter le service client pour obtenir une copie.

Le répartiteur peut-il surchauffer ?

Oui, comme tout appareil électronique, le répartiteur peut surchauffer s'il est utilisé de manière excessive ou dans un environnement mal ventilé. Assurez-vous qu'il est placé dans un endroit frais et bien aéré.

Comment savoir si le répartiteur est défectueux ?

Si vous remarquez des signes de surchauffe, des bruits inhabituels ou si les appareils connectés ne fonctionnent pas correctement, cela peut indiquer un problème. Dans ce cas, il est conseillé de débrancher le répartiteur et de contacter le service client.

MODE D'EMPLOI Wupper Palmer

Laissez vos signaux couler, naturellement et puissamment comme une rivière ! La série River illustre cette expression jusque dans les moindres détails: elle utilise des circuits audio de haute précision, conçus par nos ingénieurs maintes fois récompensés, an de garantir que votre son atteindra sa destination– le cœur de vos auditeurs. C’est là précisément la vocation de Palmer®. Depuis 1980, nous fabriquons des outils audio destinés à une utilisation professionnelle sur scène, en radio/télévision et en studio. Les musiciens et ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur respect des signaux audio et leur pureté sonore– un son aussi pur, clair et vivant que l’eau d’une rivière! Alors quoi de plus logique que de donner aux différents modèles de la série River des nom de rivières allemandes? Regardez sur une carte de l’Allemagne: afuent du Rhin, la Wupper coule sur 116kilomètres à travers le Land de Rhénanie-du-Nord-Westphalie. Merci d’avoir acheté le wupper ! Nous espérons que vous apprécierez cet exemple de l’ingénierie allemande. Soyez dèle à votre son ! Bien à vous, l’équipe Palmer25

MANUEL D’UTILISATEUR

Boîtier d’isolation de ligne passif wupper

Ce produit est un appareil destiné à l’événementiel, le studio d’enregistrement, la télévision et la radio.Ce produit a été développé pour une utilisation professionnelle dans les domaines de l’événementiel, du studio d’enregistrement, de la télévision et de la radio. Il ne convient pas à une utilisation domestique. En outre, ce produit est exclusivement destiné à des utilisateurs qualiés possédant des connaissances spécialisées en matière de technologie événementielle, de studio d’enregistrement, de télévision et de radio. L’utilisation du produit en dehors du contexte technique et des conditions de fonctionnement spéciées est considérée comme inappropriée. Toute responsabilité pour les dommages et les dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.Le produit ne convient pas:À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d’expérience et de connaissances. Aux enfants (les enfants doivent être informés qu’ils ne doivent pas jouer avec l’appareil).CONSIGNES DE SÉCURITÉ1. Lisez attentivement ces instructions.2. Conservez toutes les informations et instructions en lieu sûr.3. Suivez les instructions.4. N’utilisez l’appareil que de la manière prescrite.5. N’ouvrez pas l’appareil et n’effectuez aucune modication.RISQUE D’ÉTOUFFEMENT ! GARDER HORS DE PORTÉE DES ENFANTS ! CE PRODUIT CONTIENT DE PETITS COMPOSANTS ET DES MATÉRIAUX D’EMBALLAGE SUSCEPTIBLES D’INGESTION ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !INTRODUCTIONLe boîtier d’isolation de ligne wupper est équipé d’embases jack 6,35mm en entrée et en sortie, compatibles symétrique/asymétrique. Il apporte une isolation galvanique entre l’entrée et la sortie par l’intermédiaire d’un transformateur audio de haute qualité, ce qui permet d’éliminer les ronettes (boucles de masse) en toute abilité. Le boîtier d’isolation de ligne wupper est parfait pour symétriser les signaux audio, ce qui permet de les transporter sur de grandes longueurs de câbles sans parasites.26

CONNEXIONS 1. INPUT Entrée ligne sur embase jack 6,35mm compatible symétrique/asymétrique. Utilisez un câble audio blindé pour connecter, par exemple, un clavier au boîtier d’isolation de ligne.2. OUTPUTSortie ligne sur embase jack 6,35mm compatible symétrique/asymétrique. Utilisez un câble audio blindépour connecter le boîtier d’isolation de ligne à l’entrée d’une table de mixage ou d’une interface audio. ATTENTION : L’insertion de connecteurs dans l’embase peut provoquer un bruit parasite de fort niveau. Ne l’oubliez pas, et assurez-vous que les canaux d’entrée (table de mixage, interface audio, etc.) sont coupés (Mute) lors de la connexion. Dans le cas contraire, les bruits parasites de niveau élevé survenant lors de l’insertion des connecteurs peuvent endommager vos enceintes ou d’autres appareils. REMARQUE : Les champs magnétiques intenses peuvent provoquer des bourdonnements. Par conséquent, ne placez pas le boîtier d’isolation de ligne à proximité de champs magnétiques intenses (par exemple, rayonnés par un transformateur secteur). Boîtier d’isolation de ligne passif FR27

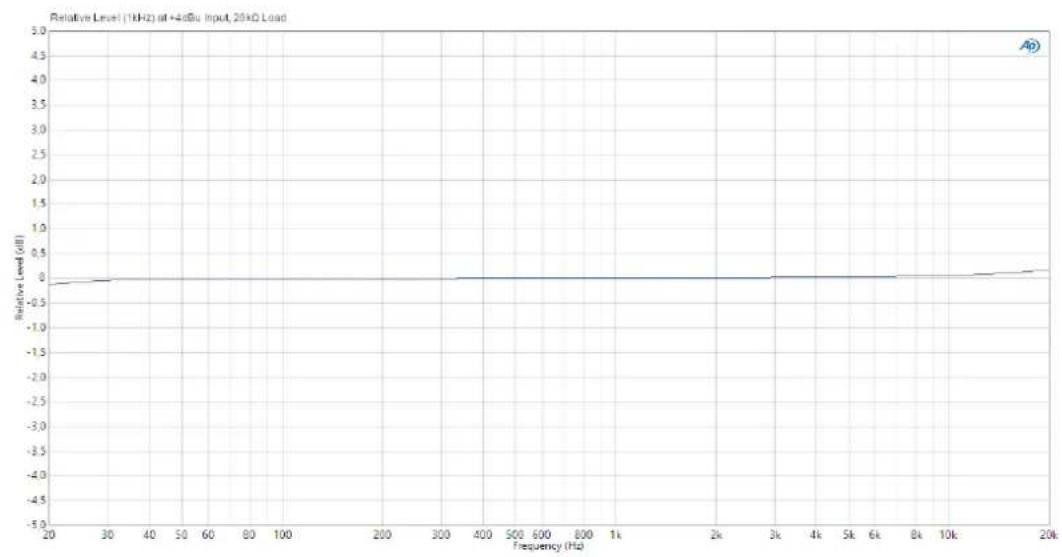

Référence produit PWUPPERType de produit Boîtier d'isolation de ligneNombre de canaux 1Type passifIsolation par transformateur audio ouiNombre d'entrées 1Type d'entrée symétrique et asymétriqueConnecteur d'entrée jack 6,35mmNombre de sorties 1Type de sortie symétrique/asymétriqueConnecteur de sortie jack 6,35mmSélecteur de levage de masse (Ground Li) nonBoîtier Aluminium moulé monoblocDimensions (HxLxP) 110 x 50 x 50 mmPoids 0,3 kgTempérature ambiante de fonctionnement -20°C à +70°CHumidité relative de l'air < 80% sans condensationAccessoires inclus Pieds en caoutchouc, étiquette de repérageAUDIONiveau maximal d'entrée (< 1% THD, à 20Hz +10dBuNiveau maximal d'entrée (< 1% THD, à 1kHz +32dBuRéponse en fréquence (±2dB, réf. 1kHz 20Hz - 20kHzImpédance d'entrée (à1 kHz)17kΩImpédance de sortie (à 1kHz) 500ΩDistorsion harmonique (THD) (à 30Hz, +4dBu, gain unitaire, non pondéré

< 0,09%Distorsion harmonique (THD) (à 1kHz, +4dBu, gain unitaire, non pondéré

< 0,002 %Distorsion par intermodulation (IMD) (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu < 0,002 %Rapport du transformateur 1:1Toutes les mesures ont été effectuées avec un générateur possédant une impédance de sortie de 600Ω sur une charge symé-trique de 20kΩ.

1. Les emballages peuvent être amenés au

circuit de recyclage via les voies de collecte habituelles. .

2. Veuillez séparer l’emballage du produit

conformément à la législation et la réglementation sur le recyclage dans votre pays. APPAREIL:

1. Cet appareil est soumis à la directive

européenne relative aux déchets d’équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L’appareil usagé doit être éliminé par une entreprise d’élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Veillez à respecter la législation relative à

l’élimination des déchets en vigueur dans votre pays.

3. En tant que client particulier, vous pouvez vous

procurer des informations sur les possibilités d’élimination respectueuses de l’environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes. PILES ET BATTERIES:

1. Les piles et batteries ne doivent pas être jetées

avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d’élimination des déchets agréée ou par un organisme communal de traitement des déchets. .

2. Veillez à respecter la législation relative à

l’élimination des déchets dans votre pays.

3. En tant que client privé, vous pouvez obtenir

des informations sur possibilités d’élimination respectueuses de l’environnement par le biais du revendeur chez qui le produit a été acheté ou par l’intermédiaire des autorités régionales correspondante.

4. Les appareils munis de piles ou de batteries

qui ne peuvent pas être retirées par l’utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH Adam-Hall-Tr. 1 D-61267 Neu Anspach E-mail: [e-mail] / +49 (0)6081 / 9419-0. Vous trouverez nos conditions de garantie et nos claus- es de limitation de responsabilité actuelles sur Internet à l’adresse suivante: https://cdn-shop.adamhall.com/media/pdf/Manufac- turers-Declarations-PALMER_DE_EN_ES_FR.pdf En cas de panne, contactez votre partenaire commercial. CONFORMITÉCE Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables): Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE) RoHS (2011/65/U E) RED (2014/53/UE)

DÉCLARATION DE CONFORMITÉ CE

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l’adresse [e-mail] Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/ .

Cet appareil est conforme à la partie15 des règles de la FCC. L’opération est soumise aux deux conditions suivantes: (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité ÉLIMINATION SOUS RÉSERVE DE FAUTES D’IMPRESSION ET D’ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES!31 SERIE RIVER FRANKFURT wupper

Boîtier d’isolation de ligne passif wupper
