Tipo di prodotto	Ripartitore di linea passivo (splitter)
Numero di canali	2
Ingressi	2 x XLR femmina simmetrico (INPUT 1, INPUT 2)
Uscite	4 x XLR maschio simmetrico (OUTPUT 1A, 1B, 2A, 2B)
Rimandi THRU	2 x XLR femmina (THRU 1, THRU 2)
Isolamento galvanico	Sì, tramite trasformatori audio
Selettore Ground Lift	Sì, interruttore LIFT/GND
Custodia	Alluminio pressofuso monoblocco
Dimensioni (A x L x P)	140 x 50 x 128 mm
Peso	0,805 kg
Livello d'ingresso max (20 Hz, <1% THD)	+20 dBu
Livello d'ingresso max (1 kHz, <1% THD)	+32 dBu
Risposta in frequenza (±2 dB)	10 Hz - 30 kHz
Impedenza d'ingresso (1 kHz)	6,8 kΩ
Impedenza d'uscita (1 kHz)	500 Ω
THD (30 Hz, +4 dBu)	< 1 %
THD (1 kHz, +4 dBu)	< 0,02 %
IMD (SMPTE)	< 0,01 %
Rapporto di trasformazione	1:1:1
Temperatura di funzionamento	-20°C a +70°C
Umidità relativa	< 80 % senza condensa
Accessori inclusi	Piedini in gomma, etichetta di identificazione

Domande frequenti - Peene Palmer

Come collegare il Palmer Peene?

Collega la tua sorgente audio agli ingressi INPUT 1 e 2 (XLR femmina). Utilizza le uscite OUTPUT 1A/1B e 2A/2B (XLR maschio) per alimentare i tuoi amplificatori o casse. I rimandi THRU 1 e THRU 2 permettono di collegare la sorgente ad altri dispositivi senza alterazione.

A cosa serve il selettore Ground Lift (LIFT/GND)?

Il selettore Ground Lift interrompe il collegamento di massa tra ingresso e uscita. In caso di ronzio (loop di massa), attivarlo per eliminare il rumore. A seconda della configurazione, la posizione alta o bassa può risolvere il problema.

Questo ripartitore è attivo o passivo?

Il Palmer Peene è un ripartitore passivo, non necessita di alimentazione elettrica. Utilizza trasformatori di isolamento di alta qualità per garantire una trasmissione audio pulita.

Posso utilizzare cavi micro per le connessioni?

Sì, utilizza cavi audio simmetrici (come cavi micro) per collegare lo splitter agli ingressi simmetrici dei tuoi amplificatori o altri dispositivi.

Qual è il livello d'ingresso massimo?

Il livello d'ingresso massimo è di +20 dBu a 20 Hz (THD < 1 %) e di +32 dBu a 1 kHz (THD < 1 %). Ciò permette di trattare segnali di linea forti senza distorsione.

Come evitare i ronzii (hum)?

Evita di posizionare lo splitter vicino a campi magnetici intensi (trasformatori di rete, ecc.). Utilizza il selettore Ground Lift per eliminare i loop di massa. Assicurati che tutti i cavi siano in buono stato e simmetrici.

Il Palmer Peene è adatto per uso domestico?

No, questo prodotto è progettato per uso professionale in studio, palcoscenico, radio e TV. Non è destinato all'uso domestico e deve essere maneggiato da utenti qualificati.

Quali accessori sono inclusi?

Il prodotto viene fornito con piedini in gomma antiscivolo e etichette di identificazione per contrassegnare le connessioni.

Come mantenere il ripartitore?

Non è necessaria alcuna manutenzione particolare. Non aprire l'apparecchio. Pulire l'esterno con un panno asciutto e morbido. Proteggerlo dall'umidità e dagli urti.

Cosa fare in caso di guasto?

Contatta il tuo rivenditore o il produttore (Adam Hall GmbH) tramite i recapiti forniti nel manuale. Consulta le condizioni di garanzia su www.adamhall.com.

MANUALE UTENTE Peene Palmer

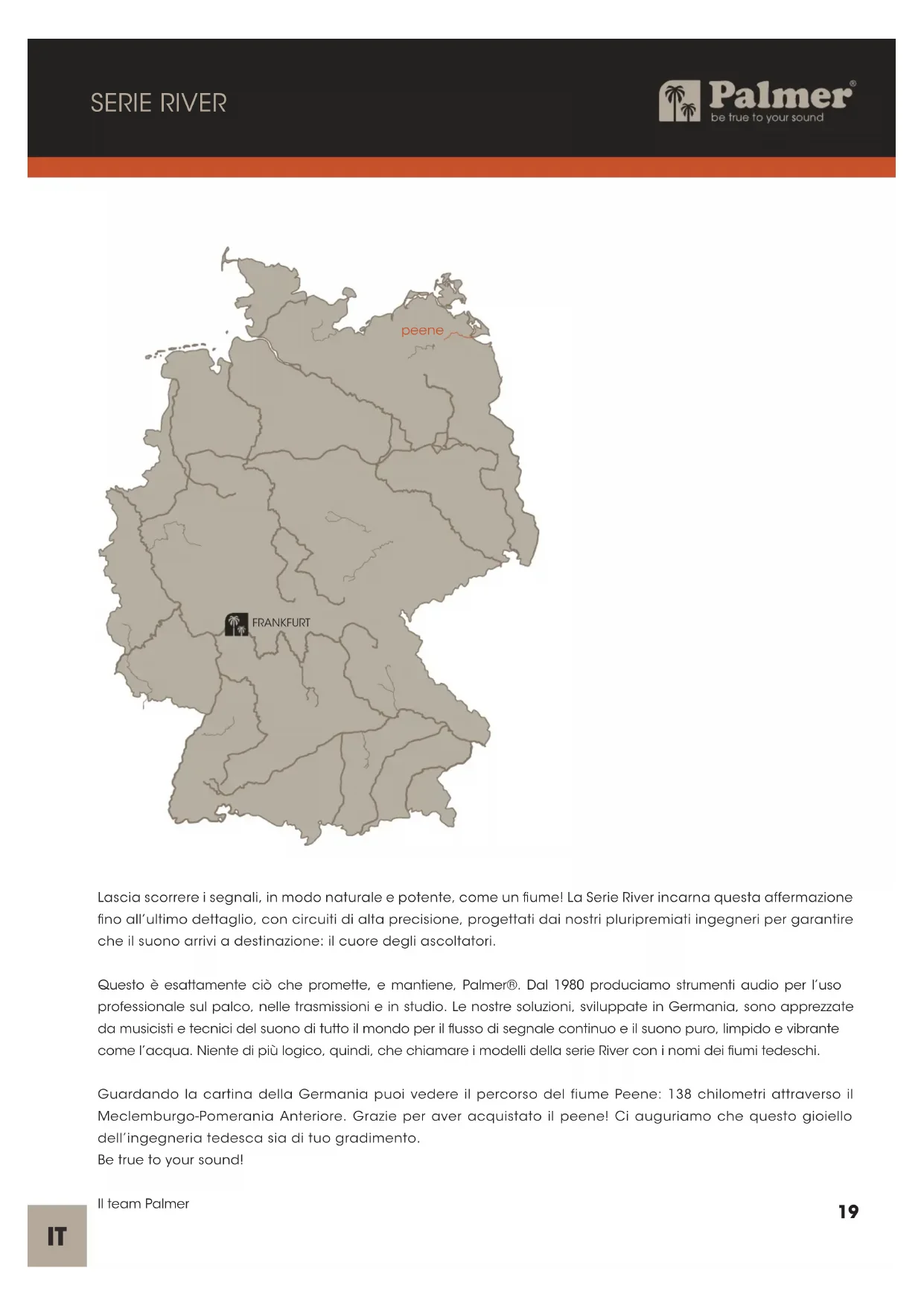

Lascia scorrere i segnali, in modo naturale e potente, come un fume! La Serie River incarna esta affermazione fino all'ultimo dettaglio, con circuiti di alla precisione, progettati dai nostri pluripremiati ingegneri per garantire che il suono arrivava a destinazione: il cuore degli ascoliatori.

Questo è esattamente ciò che promette, e mantiene, Palmer®. Dal 1980 produciamo strumenti audio per l'uso professionale sul palco, nelle trasmissioni e in studio. Le nostre soluzioni, sviluppate in Germania, sono apprezzate da musicisti e tecnici del suono di tutto il mondo per il flusso di segnale continuo e il suono puro, limpio e vibrante come l'acqua. Niente di più logico, quindi, che chiamare i modelli dellaserie River con i nomi dei fumi fedeschi.

Guardando la cartina della Germania cui videere il percorso del fume Peene: 138 chilometri attraverso il Meclemburgo-Pomerania Anteriore. Grazie per aver acquistato il peene! Ci auguriamo che questo gioiello dell'ingegneria tedesca sa di loro gradimento.

Splitter di linea a 2 canali passivo

USO PREVISTO

Questo prodotto è un dispositivo per la technologia degli eventi, idealeanche in studio, per la TV e la radiotrasmissione! Il prodotto è stato sviluppato per l'uso professionale nei campi della technologia degli eventi, degli studi, della TV e della radiotrasmissione. Non è adatto all'uso domestico.

Questo prodotto, inoltre, è destinato esclusivamente a utenti qualiati e con conoscenze specialistiche in materia di Tecnologia degli eventi, nonché in studio, TV e trasmissione!

Utilizzare il prodottorawn assenteri ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio. É esclusa la responsabilità per danni a persone e cose causati da uso improprio.

Il prodotto non è adatto a:

Persone (compresi i bambini) con ridotte capacita fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
Bambini (ai bambini delve essere vietato gliacare con il dispositivo).

ISTRUZIONI DI SICUREZZA

1. Leggere attentamente queste istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Utilizzare il dispositorio solo secondo il modo previsto.
5. Non apririe il dispositivo e non cercare di modificarlo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BABBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BABBINI.

INTRODUZIONE

Uno splitter di linea viene utilizzato quando una sorgente di segnale deve essere suddivisa in diverse uscite, ad esempio per controllare vari finali di potenza o altoparlanti attivi in locali diversi. Utilizzando trasformatori di isolamento di dimensioni generose, il suono rimane inalterato, ma il brusio di massa viene escludo in modo sicuro.

peene

Splitter di linea a 2 canali passivo

COLLEGAMENTI ED ELEMENTI DI COMANDO

1. INPUT 1 / INPUT 2

Ingressi di linea bilanciati con prese XLR femmina a 3 pin per i canali 1 e 2.

2. THRU 1 / THRU 2

Uscite di linea bilanciate con connettori XLR maschi a 3 pin. Il THRU 1 è cablato direttamente all'INGRESSO 1 e il THRU 2 è collegato direttamente all'INGRESSO 2.

3. OUTPUT 1A / 1B

Uscite di linea bilanciate con prese XLR maschi a 3 pin per il canale 1. L'uscita A e l'uscita B sono disaccopiate dall'ingresso di linea per mezzo di trasformatori di isolamento di alta qualità. Utilizzare cavi audio bilanziati (come cavi microfonici) per collegare lo splitter di linea all'ingresso bilanziato di un finale di potenza o simile.

4. OUTPUT 2A / 2B

Uscite di linea bilanciate con prese XLR maschi a 3 pin per il canale 2. L'uscita A e l'uscita B sono disaccopiate dall'ingresso di linea per mezzo di trasformatori di isolamento di alta qualità. Utilizzare cavi audio bilanziati (come cavi microfonici) per collegare lo splitter di linea all'ingresso bilanciatto di un finale di potenza o simile.

5.LIFT/GND

Interruttore per scollegare il collegamento a terra dagli ingressi e dalle uscite (ground lift). In posizione non premuta, il collegamento a terra è scollegato; il collegamento si stabilisce premendo l'interruttore. La possibilità di evitare il brusio di massa quando si utilizza l'interruttore ground lift dipende alla messa a terra del dispositivo collegato. É quindi possibile che l'interruttore riesca a ridurre o eliminare efficacamente il brusio quando è sollevato o abbassato, a seconda della situazione.

CAUTELA: il collegamento dei cavi di segnale può provocare notevole rumore. Prestare attenzione a quello in aspetto e assicurarsi i canali d'ingresso (mixer, interfaccia audio ecc.) siano silenziati quando sono collegati,amenti i livelli di rumore possono causare danni.

NOTA: campi magneti corti possono causare ronzii. Non collocare quindi lo splitter di linea in prossimità di forti campi magneti (come il trasformatore di rete).

ESEMPIO DI CABLAGGIO

DATI TECNICI

DATI GENERALI

Codice prodotto PPEENE

Tipologia di prodotto Splitter di linea

Numero di canali 2

Tipopassivo

Trasformatore di isolamento si

Numero di ingressi 2

Tipodi ingressobilanciato

Connessioni di ingresso XLR

Numero di uscite 4

Tipodiuscita bilanciato

Connessioni di uscita XLR

Interruftore ground/lift si

Alloggiamento Colata continua di alluminio

Dimensioni (H/L/P) 140× 50× 128mm

Peso 0,805 kg

Temperatura ambiente per il funzionamento Da -20^ a 70^

Umidità relativà dell'aria < 80%enza formazione di condensa

Accessori inclusi Piedini in gomma, etichetta con diciture

AUDIO

Livello massimo di ingresso (< 1% THD, 20 Hz) +20 dBu

Livello massimo di ingresso (< 1% THD, 1 kHz) +32 dBu

Risposta in frequenza (±1 dB, relative a 1 kHz) 10 Hz - 30 kHz

Impedenza d'ingresso (1 kHz) 6,8 kΩ

Impedenza di uscita (1 kHz) 500Ω

THD (30 Hz, +4 dBu, unità, non pesato) < 1%

THD (1 kHz, +4 dBu, unita, non pesato) < 0.02%

Tutte le misurazioni sono state eseguite con un generatore con impedenza di uscita di 600 e carico bilanciato di 1 kΩ.

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettronichenella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispetto le normative in vigore nel Paese di INSTALLazione.
2. Rispetto are le leggi sullo smaltimento in vigore nel Paese di installmente.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibileal rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.
2. Rispetto are leggi sullo smaltimento in vigore nel proprio Paese.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
4. I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH Adam-Hall-Str.1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITA CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive(ove pertinente): Direttiva Bassa tensione (2014/35/UE) Direttiva CEM (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

DICIARAZIONE DI CONFORMITA UE

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo info@adamhall. com.

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC. Il funzionamento è soggetto alle due condizioni seguenti

(1) Il dispositorio non può provocare interferenze dannose, e
(2) Questo dispositivo delve accettare qualsiasi interferenza ricevuta, comprese quale che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.
