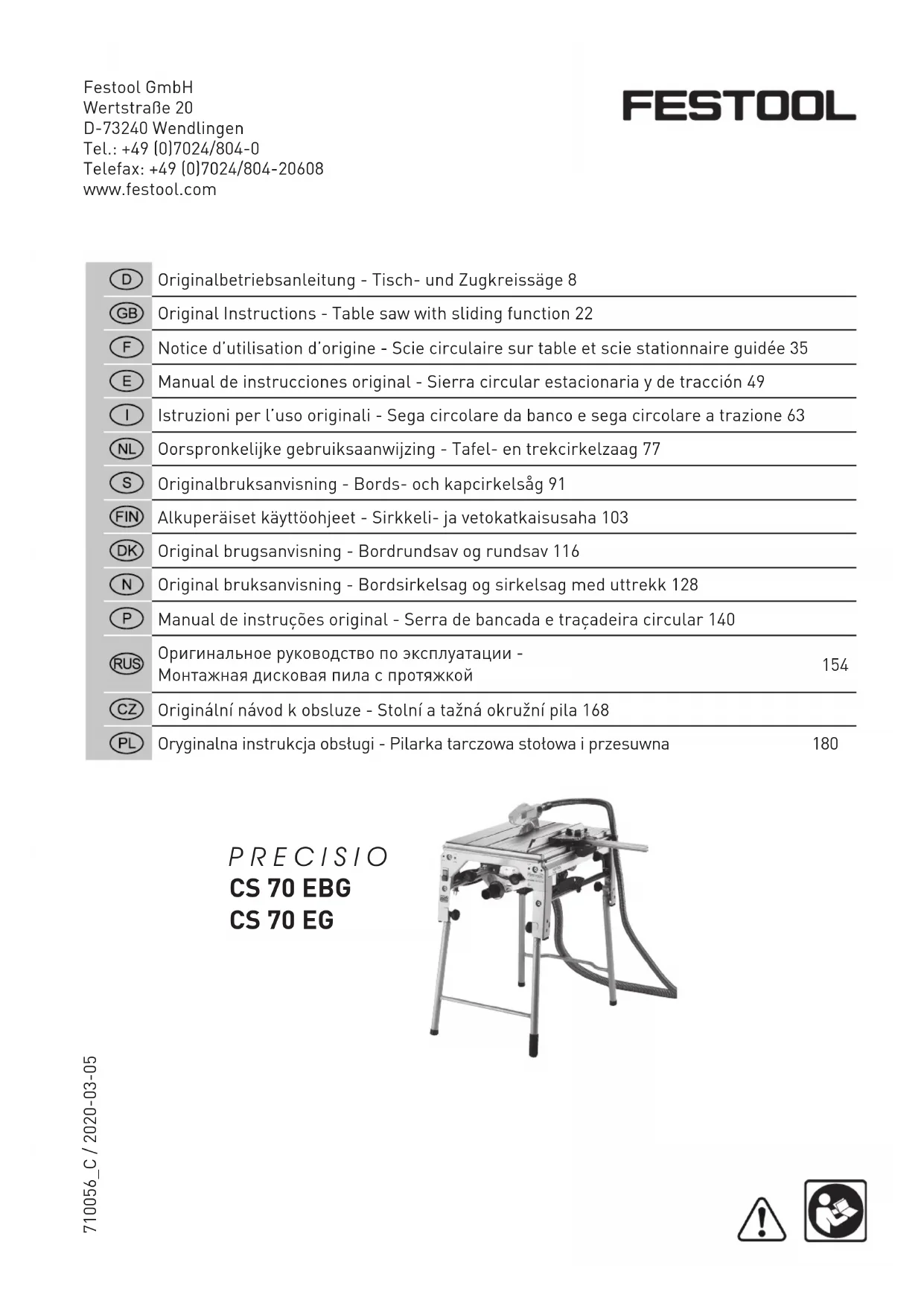

MODE D'EMPLOI PRECISIO CS 70 EBG FESTOOL

CE-Déclaration de conformité communau- taire. Nous déclarons sous notre propre respons- abilité que ce produit est conforme aux normes ou documents de normalisation suivants:

dans la plage de numéro de série (S-Nr.) de 40000000 -

Dimension de la lame de scie a ... diamètre b ... profondeur de coupe max. c ... alésage d ... épaisseur du guide-lame STOP Frein électrodynamique Bois Panneaux de bois laminés Panneau de fibrociment Eternit Aluminium 2 Caractéristiques techniques Hauteur de coupe à 90°/45° 0-70 mm/ 0-48 mm Inclinaison -2°-47° Longueur de traction max. 330 mm Lame de scie 225 x 30 x 2,6 mm Alésage 30 mm Épaisseur de lame de base < 2,2 mm Vitesse de rotation à vide : CS 70 EBG, CS 70 EG (GB 110 V) réglable 2000-4200 min

CS 70 EG (GB 110 V) 1300 W Dimension de la table (L x l) 690 x 500 mm Hauteur de la table dépliée 900 mm Hauteur de la table repliée 375 mm Poids selon la procédure EPTA 01:2014 38,0 kg Lames de scie à utiliser Les lames de scie recommandées pour les différents matériaux figurent dans le cata- logue Festool ou sur Internet, à l‘adresse www.festool.fr/services. Scie circulaire sur table et scie stationnaire guidée

• 1 Symboles p. 35
• 2 Caractéristiques techniques p. 35
• 3 Éléments de l'appareil p. 36
• 4 Utilisation conforme p. 36
• 5 Consignes de sécurité p. 36
• 6 Installation, mise en service p. 41
• 7 Réglages sur la machine p. 41
• 8 Possibilités d'utilisation p. 42
• 9 Utilisation de la machine p. 45
• 10 Entretien et maintenance p. 47
• 11 Accessoires, outils p. 48
• 12 Mise au rebut 3 Éléments de l'appareil Les figures indiquées se trouvent au début de cette notice d'utilisation. [1-1] Pieds rabattables [1-2] Interrupteur MARCHE/ARRÊT [1-3] Pieds supplémentaires [1-4] Vis de serrage [1-5] Marquage de position butée [1-6] Marquage de position règle [1-7] Insert de table [1-8] Capot de protection [1-9] Levier cranté [1-10] Réglage de la hauteur de coupe [1-11] Boutons pour le réglage des pieds rabat- tables [1-12] Capuchon de protection [1-13] Zone de préhension 4 Utilisation conforme La PRECISIO est conçue comme outil électro- portatif transportable pour le sciage de bois, matières plastiques, panneaux en bois ou maté- riaux similaires. Les lames de scies spéciales pour l'aluminium proposées par Festool permettent d'utiliser les outils pour scier également de l'aluminium. L'usinage de l'amiante est formellement inter- dit. L'utilisateur est responsable des dom- mages et accidents provoqués par une utilisation non conforme. 5 Consignes de sécurité p. 4835

5.1 Consignes générales de sécurité

AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions. Des erreurs résultant du non-respect des consignes d’avertissement et des instructions peuvent occasionner un choc électrique, des brû- lures et/ou des blessures graves. Conserver toutes les consignes de sécurité et instructions afin de pouvoir les consulter ulté- rieurement. Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).

5.2 Consignes de sécurité pour les scies

circulaires sur table Consignes de sécurité spécifiques au capot de protection a. Laissez les capots de protection montés. Les capots de protection doivent être en bon état de marche et être montés correctement. Des capots de protection mal fixés, endommagés ou ne fonctionnant pas correctement doivent être réparés ou remplacés. b. Pour les coupes de tronçonnage, utilisez uniquement le capot de protection de la lame de scie et le guide-lame. Pour les coupes de tronçonnage dans lesquelles la lame de scie traverse entièrement l'épaisseur de la pièce, le capot de protection et d'autres dispositifs de sécurité diminuent le risque de blessures. c. Après avoir terminé des opérations de travail (par ex. feuillurage, rainurage ou découpe avec retournement) qui exigent de retirer le capot de protection et/ou le guide-lame, fixez à nouveau le système de protection immédiatement. Le capot de protection et le guide-lame diminuent le risque de blessures. d. Avant de brancher l'outil électroportatif, as- surez-vous que la lame de scie ne touche ni le capot de protection, ni le guide-lame ni la pièce. Tout contact involontaire de ces compo- sants avec la lame de scie peut entraîner une situation dangereuse. e. Ajustez le guide-lame selon la description dans cette notice d'utilisation. Des écarts, une position et une orientation erronés peuvent être la raison pour laquelle le guide-lame ne peut véritablement empêcher un recul. f. Le guide-lame doit pouvoir entrer en prise dans la pièce pour pouvoir fonctionner. Si une pièce est trop courte pour pouvoir atteindre le guide-lame, celui-ci est inefficace. Dans ces conditions, un recul ne peut être évité. g. Utilisez la lame de scie adaptée au guide- lame. Pour que le guide-lame puisse fonc- tionner, le diamètre de lame de scie doit être adapté au guide-lame, la lame de base de la lame de scie doit être plus mince que le guide- lame et la largeur de dent doit être supérieure à l'épaisseur du guide-lame.36 Consignes de sécurité pour le sciage

Danger ! N'approchez pas vos doigts et vos mains de la lame de scie ou de la zone de sciage. Un moment d'inattention ou un glissement pourrait entraîner votre main vers la lame de scie et entraîner des blessures sérieuses. b. Guidez la pièce vers la lame de scie unique- ment à l'inverse du sens de rotation. Amener la pièce dans la même direction que le sens de rotation de la lame de scie au-dessus de la table peut faire que la pièce et votre main soient happées par la lame de scie. c. Pour les coupes longitudinales, n'utilisez ja- mais la butée d'onglet pour amener la pièce et pour les coupes transversales n'utilisez jamais en plus le guide parallèle au réglage longitudinal. Le guidage simultané de la pièce avec le guide parallèle et la butée d'onglet augmente la probabilité que la lame de scie ne se coince et qu'il y ait un recul. d. Pour les coupes longitudinales, exercez tou- jours la force d'amenée sur la pièce entre le rail de butée et la lame de scie. Utilisez un bois de poussée quand la distance entre le rail de butée et la lame de scie est inférieure à 150 mm et un bloc de poussée quand la distance est inférieure à 50 mm. De tels outils de travail garantissent que votre main reste à une distance sûre de la lame de scie. e. Utilisez uniquement le bois de poussée du fa- bricant ou un fabriqué selon les instructions. Le bois de poussée garantit une distance sûre entre la main et la lame de scie. f. N'utilisez jamais un bois de poussée endom- magé ou un peu scié. Un bois de poussée endommagé peut se casser et faire en sorte que votre main atteigne la lame de scie. g. Ne travaillez jamais "en mains libres". Uti- lisez toujours le guide parallèle ou la butée d'onglet pour poser la pièce ou la guider. "Mains libres" signifie guider ou porter la pièce avec les mains au lieu du guide parallèle ou de la butée d'onglet. Le sciage en mains libres entraîne une orientation erronée, un blocage et un recul. h. Ne mettez jamais la main autour ou sur une lame de scie en rotation. Le fait de toucher une pièce peut vous faire toucher de façon involontaire la lame de scie en mouvement.

i. Maintenez des pièces longues et/ou larges

derrière et/ou latéralement de la table de sciage de sorte qu'elles restent à l'horizon- tale. Des pièces longues et/ou larges ont ten- dance à basculer au bord de la table de sciage ; cela entraîne une perte de contrôle, un blocage de la lame de scie et un recul. j. Guidez la pièce régulièrement. Ne tordez pas ou ne tournez pas la pièce. Si la lame de scie se bloque, arrêtez immédiatement l'outil électroportatif, débranchez la fiche secteur et éliminez la cause du blocage. Le blocage de la lame de scie par la pièce peut entraîner un recul ou bloquer le moteur. k. Ne retirez pas le matériau scié tandis que la scie fonctionne. Le matériau scié peut se blo- quer entre la lame de scie et le rail de butée ou dans le capot de protection et, au moment où vous le retirez, il peut coincer vos doigts dans la lame de scie. Arrêtez la scie et attendez que la lame de scie soit à l'arrêt avant de retirer le matériau. l. Pour des coupes longitudinales sur des pièces plus fines que 2 mm, utilisez un guide paral- lèle supplémentaire en contact avec la surface de la table. Des pièces fines peuvent se coincer sous le guide parallèle et entraîner un recul. Recul - causes et consignes de sécurité correspondantes Un recul est la réaction subite de la pièce suite à une lame de scie ayant accroché ou étant bloquée ou à une coupe en biais par rapport à la lame de scie dans la pièce ou si une partie de la pièce est coincée entre la lame de scie et le guide parallèle ou un autre objet fixe. Dans la plupart des cas, la pièce est saisie lors d'un recul par la partie arrière de la lame de scie, puis soulevée de la table de sciage et projetée en direction de l'utilisateur. Un recul est la conséquence d'un mauvais usage ou d'une utilisation incorrecte de la scie circulaire sur table. Il peut être évité en suivant les mesures de précaution appropriées décrites ci-après. a. Ne vous placez jamais en ligne droite avec la lame de scie. Tenez vous toujours sur le côté de la lame de scie, sur lequel se trouve également le rail de butée. Lors d'un recul, la pièce peut être projetée à une grande vitesse sur des personnes qui se trouvent devant la lame de scie et en ligne droite avec celle-ci.37 b. Ne mettez jamais la main au-dessus ou der- rière la lame de scie pour tirer la pièce ou la maintenir. Vous pourriez toucher involontaire- ment la lame de scie ou un recul pourrait faire en sorte que vos doigts soient attirés vers la lame de scie. c. Ne maintenez ni n'appuyez jamais la pièce qui est sciée contre la lame de scie en rotation. Le fait d'appuyer la pièce qui est sciée contre la lame de scie entraîne un blocage et un recul. d. Orientez le rail de butée parallèlement à la lame de scie. Un rail de butée non orienté ap- puie la pièce contre la lame de scie et génère un recul. e. Pour des coupes cachées (par ex. feuillurage, rainurage ou découpe avec retournement), utilisez un presseur à peigne pour guider la pièce contre la table et le rail de butée. Un presseur à peigne permet de mieux contrôler la pièce en cas de recul. f. Soyez particulièrement prudent lors de coupes dans des zones de pièces assemblées non visibles. La lame de scie plongeante peut scier dans des objets pouvant eux-mêmes entraîner un recul. g. Constituez-vous un support à l'aide de grandes planches afin de minimiser le risque de recul lié à une lame de scie coincée. Les grandes planches peuvent fléchir sous leur propre poids. Les planches doivent être sou- tenues partout là où elles dépassent de la surface de la table. h. Soyez particulièrement prudent en sciant des pièces qui sont déformées, nouées, tordues ou qui ne disposent pas d'une arête droite sur laquelle elles peuvent être guidées avec une butée d'onglet ou le long d'un rail de bu- tée. Une pièce déformée, nouée ou tordue est instable et entraîne une orientation erronée de la rainure avec la lame de scie, un blocage et un recul.

i. Ne sciez jamais plusieurs pièces empilées

les unes sur les autres ou l'une derrière l'autre. La lame de scie pourrait saisir une ou plusieurs pièces et causer un recul. j. Si vous souhaitez remettre en marche une scie dont la lame de scie a pénétré dans la pièce à travailler, centrez la lame de scie dans la fente de la scie de sorte que les dents de la scie ne soient pas accrochées dans la pièce à travailler. Si la lame de scie coince, cela peut soulever la pièce et causer un recul quand la scie est redémarrée. k. Maintenez les lames de scie propres, affûtées et suffisamment avoyées. N'utilisez jamais de lames de scie tordues ou des lames de scie avec des dents fissurées ou cassées. Des lames de scie aiguisées et bien avoyées dimi- nuent un coincement, un blocage et un recul. Consignes de sécurité pour l'utilisation des scies circulaires sur table a. Déconnectez la scie circulaire sur table et coupez-la du réseau avant de retirer l'insert de table, de remplacer la lame de scie, de faire les réglages sur le guide-lame ou sur le capot de protection de la lame de scie et si la machine est laissée sans surveillance. Les mesures de précaution servent à éviter des accidents. b. Ne laissez jamais la scie circulaire sur table sans surveillance. Déconnectez l'outil élec- troportatif et ne le quittez pas avant qu'il soit entièrement à l'arrêt. Une scie fonctionnant sans surveillance constitue un danger incon- trôlé. c. Installez la scie circulaire sur table à un en- droit qui est plat et bien éclairé et où vous pouvez vous tenir en toute sécurité et garder l'équilibre. Le lieu d'installation doit offrir assez de place pour bien manipuler la taille de vos pièces. Un poste de travail en désordre et mal éclairé ainsi que des sols inégaux et glissants peuvent entraîner des accidents. d. Retirez régulièrement les sciures et la pous- sière de sciage sous la table de sciage et/ou de l'aspiration des poussières. La poussière de sciage accumulée est inflammable et peut s'enflammer spontanément. e. Bloquez la scie circulaire sur table. Une scie circulaire sur table non bloquée de façon conforme peut bouger ou basculer. f. Retirez les outils de réglage, restes de bois etc. de la scie circulaire sur table avant de la mettre en marche. Le fait d'être distrait ou des coincements possibles peuvent être dangereux. g. Utilisez toujours des lames de scie d'une taille adaptée et qui s'ajustent au perçage (en forme de losange ou ronde). Les lames de scie non adaptées aux pièces de montage38 de la scie fonctionnent de manière excentrique et peuvent entraîner une perte de contrôle. h. N'utilisez jamais de matériel de montage endommagé ou erroné, par ex. brides, ron- delles, vis ou écrous. Ce matériel de montage de lame de scie a été conçu spécialement pour votre scie, pour un fonctionnement sûr afin de garantir une performance optimale.

i. Ne montez jamais sur la scie circulaire sur

table et n'utilisez pas la scie circulaire sur table comme tabouret. Des blessures sé- rieuses peuvent intervenir si l'outil électro- portatif bascule ou si vous entrez en contact par inadvertance avec la lame de scie. j. Assurez-vous que la lame de scie est montée dans le sens de rotation correct. N'utilisez pas d'abrasifs ou de brosses métalliques avec la scie circulaire sur table. Le montage non conforme de la lame de scie ou l'utilisation d'accessoires non adaptés risque de provoquer des blessures sérieuses.

5.3 Consignes de sécurité spécifiques à la

machine - Employez exclusivement des outils conformes à NE 847-1. - Il s'agit des lames de scie recommandées par le fabricant dans cette notice d'utilisation. - Utiliser uniquement les lames de scie avec les données suivantes : Diamètre de lame de scie 225 mm ; largeur de coupe 2,5 mm, perçage 30 mm; épaisseur de la lame de base max. 2,2 mm ; convient pour des vitesses jusqu'à 4200 tr/min. - Les lames de scie en acier HSS (acier rapide fortement allié) ne doivent pas être utilisées. - La largeur de coupe de la lame de scie doit être plus grande et l'épaisseur de la lame de base doit être plus petite que l'épaisseur du guide- lame de 2,2 mm. - L'outil doit convenir au matériau à usiner. - Ne pas utiliser des lames de scie déformées ou fendues ainsi que des lames de scie avec des taillants émoussés ou défectueux. - Lors du montage des outils, s'assurer que le serrage sur le moyeu de l'outil ou sur la surface de serrage de l'outil a bien lieu et que les lames n'entrent pas en contact l'une avec l'autre ou avec les éléments de serrage. - Les vis et écrous de fixation doivent être serrés en utilisant des clés adaptées etc. et au couple indiqué par le fabricant. - Nettoyer les salissures, la graisse, l'huile ou l'eau des surfaces de serrage. - Serrer les vis de serrage selon les instructions du fabricant. - Le fait de rallonger la clé ou de la serrer avec des coups de marteau n'est pas autorisé. - Les outils doivent être transportés et conservés dans un récipient adapté. - La machine ne doit être utilisée que si tous les dispositifs de protection se trouvent dans la position prévue, que la machine se trouve dans un bon état et qu'elle est entretenue de façon conforme. - Remplacez immédiatement une table usée ou endommagée (par ex. entaillée). - L'utilisateur doit avoir été formé dans l'utilisa- tion, le réglage et la commande de la machine. - Des erreurs sur la machine, y compris des dispositifs de protection mobiles ou de l'ou- til, doivent être immédiatement signalées au personnel d'entretien. La machine peut être réutilisée uniquement après avoir remédié aux erreurs. - Portez un équipement de pro- tection individuelle approprié : Protection auditive pour réduire le risque de la surdité, lunettes de protection, protection respi- ratoire pour réduire le risque de respirer des poussières nocives, gants de protection pour manipuler des outils et des matériaux bruts. - Pour diminuer les bruits, l'outil doit être aiguisé et tous les éléments pour diminuer les bruits (caches etc.) doivent être réglés correctement. - Pour scier du bois, la machine doit être raccor- dée à un aspirateur correspondant à EN 60335- 2-69, catégorie de poussières M. - Pour diminuer l'émanation de poussière, rac- corder la machine à un aspirateur adapté et tous les éléments pour récupérer la poussière (capots d'aspiration etc.) doivent être réglés correctement. - N'utilisez pas de matière contenant de l'amiante. - Assurez-vous que l'éclairage de la pièce et du poste de travail est adapté. - Pour le sciage, adoptez une position de travail correcte : - à l'avant du côté utilisateur ; - face à la scie ; - à côté du plan de la lame de scie. - Utilisez le bois de poussée fourni pour guider la pièce en toute sécurité vers la lame de scie.39 - Utilisez toujours le guide-lame fourni et le capot de protection. Assurez-vous de leur ré- glage correct tel que décrit dans la notice d’uti- lisation. Un guide-lame mal réglé et le retrait de composants importants pour la sécurité tels que les capots de protection peuvent entraîner de graves blessures. - Utiliser un soutien approprié pour de longues pièces de sorte qu'elles soient à l'horizontale. - Avant le changement d'outil ainsi qu'avant d'éli- miner des dérangements, par ex. enlever des éclats de bois coincés, débrancher le connecteur de la prise. - Ne retirez pas de restes de coupe ou autres pièces à travailler de la zone de coupe tant que la machine fonctionne et que l'unité de sciage ne se trouve pas encore en position de repos. - Une fois que la lame de scie est bloquée, arrêtez immédiatement la machine et retirez la fiche secteur. Retirez tout d'abord la pièce coincée. - Le feuillurage ou le rainurage est uniquement autorisé avec un dispositif de protection appro- prié, par ex. un dispositif de protection tunnel au-dessus de la table de sciage. - Remonter les dispositifs de sécurité directe- ment à la fin de travaux exigeant l'enlèvement du capot de protection, voir chap. 6.2b - Les scies circulaires ne doivent pas être uti- lisées pour faire des fentes (rainure terminée dans la pièce). - Pendant le transport de la machine, le capot de protection supérieur doit recouvrir la partie supérieure de la lame de scie. - Le capot de protection supérieur ne doit pas être utilisé comme poignée pour le transport ! - En cas de non-utilisation, conservez le bois de poussée dans le support d'accessoires prévu à cet effet sur la machine. - Utilisez uniquement les accessoires d'origine Festool. - Il est interdit d'utiliser ses propres outils de travail, par ex. bois de poussée, règles etc. - Avant le travail, contrôlez si le capot de protec- tion et le pare-éclats sont mobiles et bien posés sur la table. - Pour éviter une surchauffe de la lame de scie ou une fusion du plastique, réglez la vitesse en fonction du matériau de coupe et n‘utilisez pas de force excessive lors de la coupe. - Mettez la scie en marche pour la découpe du métal à l'aide du disjoncteur à courant de défaut. - Contrôlez régulièrement le connecteur et le câble, et, en cas d‘endommagement, faites les remplacer par un des ateliers de service après-vente agréés.

5.4 Valeurs d'émission

Les valeurs sonores mesurées selon la norme EN 62841 (voir déclaration de conformité CE) sont habituellement : Niveau de pression acoustique L

= 84 dB(A) Niveau de puissance acoustique L

= 98 dB(A) Tolérance d'incertitude de mesure K = 3 dB

ATTENTION Les bruits émis lors du travail sont nuisibles pour l'ouïe. fPortez une protection auditive ! - Les valeurs d'émission de bruit indiquées ont été mesurées avec la méthode de vérification standard et peuvent servir pour la comparaison entre les outils. - Les émissions de bruit indiquées peuvent également être utilisées pour une évaluation préalable des nuisances sonores.

ATTENTION Selon la façon avec laquelle l’outil électro- portatif est utilisé, en particulier quel type de pièce est utilisé, les émissions sonores peuvent diverger des valeurs indiquées pen- dant l’utilisation réelle de l’outil électroporta- tif. fFixer des mesures de sécurité visant à pro- téger l’utilisateur et qui reposent sur une es- timation de la charge pendant les conditions réelles d’utilisation. (tenir compte ici de tous les éléments du cycle de fonctionnement, par exemple les périodes pendant lesquelles l’outil électroportatif est désactivé, et ceux pendant lesquels il est activé mais fonctionne sans charge.)

Certains risques restent inhérents à la conduite de la machine, malgré le respect de toutes les prescriptions de sécurité, comme par exemple : - projection de morceaux de pièce, - projection de morceaux de pièce en cas d'ou- tils endommagés, - émission acoustique, - émission de poussière de bois.40 6 Installation, mise en service

AVERTISSEMENT Risque d'accident si la machine fonctionne à une tension ou une fréquence non admissible. fLa tension et la fréquence d'alimentation électrique doivent être conformes aux indica- tions de la plaque signalétique de la machine. fEn Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une ten- sion de 120 V. fAvant toute utilisation, contrôlez l’alimenta- tion mobile et la fiche. Faites réparer les dé- fauts par un service agréé. fEn dehors des bâtiments, n’utilisez que des rallonges et des raccords électriques qui ont été approuvés pour ce type d’utilisation.

6.1 Installation de la machine

Assurez-vous que le sol autour de la machine est plat, dans un bon état et sans objet encom- brant (par ex. copeaux ou restes de découpes). L La machine peut être installée avec ou sans pieds dépliés. fPour déplier les pieds : Ouvrir quatre boutons rotatifs [1-11] jusqu'en butée. fDéplier les pieds [1-1] et serrer les boutons rotatifs [1-11]. Pour augmenter la stabilité de la machine, il est possible de modifier la longueur d'un pied en tournant le capuchon de protection [1-12].

6.2 Avant la première mise en service

6.2a Montage du bouton fVissez le bouton rotatif fourni [2-6] en le tour- nant vers la gauche dans la tige de traction. 6.2b Montage du capot de protection (figure 12) fEnlever l’auto-collant de sécurité jaune [12-4]. fRégler la scie sur la profondeur de coupe maximale et l’onglet sur 0°. fTirer le guide [12-1] dans la position supé- rieure.

Saisir le capot de protection [12-3] et dé- visser entièrement la vis [12-2].

Placer le capot de protection [12-3] sur le guide-lame [12-1]. Lors de cette opéra- tion, sortir le tenon longitudinal du capot de protection [12-3] pour l’introduire dans la rai- nure [12-6] du guide-lame [12-1] et insérer la vis [12-2] dans le guide-lame [12-1] par le trou [12-5].

Serrer la vis [12-2]. 6.2c Montage de la butée angulaire encli- quetable fPousser la poignée de la butée angulaire en- cliquetable dans la position zéro (figure 15). Serrer la vis [3-6] (figure 3) et placer sur la table.

Tenez l'outil électroportatif pour le transport au niveau des poignées sur les côtés [1-13]. Ne jamais le transporter ou le prendre en main par le capot de pro- tection. fEnclenchez le bloc de sciage dans la position zéro. fRetirez toutes les pièces de montage de votre scie et enroulez le câble sur l'enrouleur de câble. fRepliez les pieds le cas échéant. 6.3a Roues de transport Pour le transport sur de petites distances, la machine est équipée de roues de transport. fSaisissez l'outil dans la zone des poi- gnées [1-13] et tirez-le à l'endroit souhaité.

6.4 Mise en marche/à l'arrêt

L En raison de la puissance élevée du moteur, nous recommandons un fusible de 16 A. fPour la mise en marche : appuyez sur le bou- ton de mise en marche vert [1-2]. La touche rouge est le bouton d'arrêt. 7 Réglages sur la machine

AVERTISSEMENT Risque d'accident, décharge électrique fAvant toute intervention sur la machine, dé- branchez la prise.

7.1 Système électronique

La machine dispose d'un système électronique à arbre plein avec les propriétés suivantes : Démarrage progressif Le démarrage progressif à régulation électro- nique garantit un démarrage sans à-coups de la machine.41 Régulation de la vitesse La molette [2-1] permet de régler la vitesse de rotation (uniquement CS 70 EBG, CS 70 EG (110 V)) en continu entre 2000 et 4200 tr/min. Vous pouvez ainsi adapter de façon optimale la vitesse de coupe à chaque matériau. # n

[tr/min] 1 ~2000 4 ~3300 2 ~2400 5 ~3800 3 ~2800 6 ~4200 La vitesse sélectionnée est maintenue constante de manière électronique. La vitesse de coupe reste donc homogène, même lorsque l'outil est fortement sollicité. Limiteur de charge En cas de sollicitation exagérée de la machine, l'alimentation en courant est diminuée. Si le mo- teur est bloqué pour un certain temps, l'alimen- tation en courant est entièrement interrompue. Après la décharge ou la mise à l'arrêt, la ma- chine est à nouveau opérationnelle. Sécurité thermique En cas de température trop élevée du moteur, l'ali- mentation en courant et la vitesse sont diminués. La machine ne fonctionne plus qu'à une puissance réduite pour permettre un refroidissement rapide par la ventilation du moteur. La machine redémarre automatiquement après refroidissement. Frein (uniquement CS 70 EBG) À la mise à l'arrêt, la lame de scie est freinée en 3 secondes de façon électronique jusqu'à l'arrêt complet. Protection contre le redémarrage Le déclencheur sous-tension intégré empêche un redémarrage automatique de la machine à l'état de service continu après une coupure d'ali- mentation. Dans ce cas, la machine doit être remise en marche. 8 Possibilités d'utilisation La machine peut être installée comme scie cir- culaire sur table ou comme scie stationnaire guidée. 8a Scie circulaire sur table (figure 1) fDesserrez tout d'abord le verrouillage de la scie en tournant le bouton rotatif [2-6] vers la gauche. fAvec ce même bouton rotatif [2-6] tirez en- suite la scie vers l'avant. fAprès quelques millimètres, vous pouvez bais- ser le levier cranté [1-9] vers le bas. fEn glissant vers l'arrière, le levier cranté s'en- clenche dans la tige de traction et fixe la scie au milieu de la table. Le bloc de sciage se trouve désormais au mi- lieu de la table et la machine peut être utilisée comme scie circulaire sur table. 8b Scie stationnaire guidée (figure 3) fDesserrez le verrouillage de la scie en tour- nant le bouton rotatif [2-6] vers la gauche. Il permet de déplacer le bloc de sciage vers l'avant et vers l'arrière pour réaliser des coupes en trac- tion. Le mouvement vers l'arrière est assisté par un ressort.

8.1 Pieds supplémentaires [1-3]

Utiliser toujours les pieds supplémentaires avec une rallonge de table, une extension de table ou une table coulissante. fDesserrer la vis [1-4], pivoter le pied [1-3] vers l'extérieur jusqu'à ce qu'il soit appuyé au sol et resserrer la vis [1-4].

8.2 Montage du support d'accessoires

Voir figure 13 et 14. fEn assemblant les deux parties, veillez à ce que les languettes des fermetures à clips s'emboîtent et s'enclenchent exactement. fVérifiez également au dos du support d'acces- soires la position correcte des fermetures à clips dans les étriers de fixation.

8.3 Coupes longitudinales d’onglets

La butée angulaire encliquetable doit se trouver sur le côté droit de la table pour les coupes lon- gitudinales d’onglets.

8.4 Mise en marche pour la découpe de

métal Mettez la scie en marche pour la découpe du métal à l'aide du disjoncteur à courant de défaut.

8.5 Position de réglage

Pour effectuer des réglages sur la machine, la scie doit être toujours placée en position de ré- glage : À la livraison, la scie est verrouillée en position de repos.42 fEn tournant le bouton rotatif [2-6] vers la gauche, desserrez le verrouillage et tirez la scie vers l'avant. fAppuyez sur le levier cranté [1-9]. La scie est désormais verrouillée en position centrale.

8.6 Réglage de la hauteur de coupe

Pour régler la hauteur de coupe en position de réglage en continu de 0-70 mm : fTournez le réglage de la hauteur de coupe [1-10]. L Une coupe précise est obtenue quand la hauteur de réglage réglée est 2 à 5 mm su- périeure à l'épaisseur de la pièce.

8.7 Réglage de l'angle d'onglet

La lame de scie peut être basculée en position de réglage entre 0° et 45° : fOuvrez le bouton rotatif [2-4]. fRéglez l'angle d'onglet à l'aide de l'échelle graduée [2-5] sur la poignée rotative [2-3]. fFermez le bouton rotatif [2-4]. Pour réaliser des travaux précis (contre-dé- pouilles sur les bords), il est possible de bascu- ler la lame de scie de 2° au-delà des deux posi- tions finales. fPour cela, maintenez la touche [2-2] enfoncée dans la position finale. La lame de scie peut maintenant être basculée avec la poignée rotative [2-3] jusqu'à -2° ou 47°. En relâchant la touche [2-2], les butées 0° et 45° sont à nouveau activées.

8.8 Remplacement d'outil

AVERTISSEMENT Risque d'accident, décharge électrique fAvant toute intervention sur la machine, débranchez la prise.

ATTENTION Outil chaud et tranchant Risque de blessures fPorter des gants de protection. Démontage de la lame de scie fPortez des gants en remplaçant l'outil, mais pas en coupant. fVerrouillez la scie en position de réglage. fRéglez la plus grande position inclinée et la hauteur de coupe maximale. fDesserrez la fixation de l'insert avec le bouton rotatif [5-1]. fPoussez la tôle de serrage vers l'avant. fSoulevez l'insert de table [1-7] à l'arrière en le prenant par en dessous et retirez-le de la table vers l'arrière. fRetirez le capot de protection (voir chap. 6.2b. fSortez la clé Allen [5-3] du support sur le ca- pot de la lame de scie [5-10]. fDesserrez les éléments de verrouillage [5-9] au moyen du bouton rotatif et de la clé Allen [5-3], puis faites basculer la protection de la lame de scie [5-10] vers le bas. fInsérez la clé Allen [5-3] dans la vis de fixation de la lame de scie. fMaintenez le blocage de broche [5-2] (derrière la lame de scie) appuyé et tournez l'axe de la scie avec la clé Allen jusqu'à ce que le blocage de broche [5-2] s'enclenche et que l'axe de la scie soit bloqué. L La vis de fixation de la lame de scie a un file- tage à gauche. fDesserrez la vis de fixation de la lame de scie dans le sens horaire en tournant avec vigueur et enlevez la bride de serrage et la lame de scie. Montage de la lame de scie

AVERTISSEMENT Risque de blessures fEn utilisant une nouvelle lame de scie, veuil- lez tenir compte du sens de rotation : le sens de rotation sur la lame de scie [5-4] doit cor- respondre au sens de rotation de la machine, voir flèche sur le capot de protection [5-10]. fInsérer la lame de scie. fVissez la lame de scie et la bride avec la vis de fixation de la lame de scie sur l'axe de la scie. fTourner deux fois la lame de scie à la main pour vérifier si elle se déplace librement. fFermez le capot de la lame de scie [5-10] et montez le capot de protection (voir chap 6.2b). fInsérez à nouveau la clé Allen [5-3] dans le support. fPour mettre l'insert de table [1-7] dans la table, insérez tout d'abord la tôle élastique dépassant [5-5] de l'insert à l'avant dans le43 cadre de la table. Veillez à ce que la surface d'appui soit sans poussière. fPlacez l'insert et vissez-le avec le système de fixation et le bouton rotatif [5-1].

8.9 Réglage du guide-lame

fRéglez le guide-lame [6-1] de sorte que la dis- tance jusqu'à la couronne dentée de la lame de scie soit de 3 à 5 mm. fSortez la clé Allen [5-3] du support sur le ca- pot de la lame de scie [5-10]. fDévissez la vis [6-3] avec la clé Allen et reti- rez-la avec la pièce de serrage [6-2]. fAprès avoir dévissé les deux vis [7-3], la pièce de guidage [7-2] peut être déplacée en posi- tion verticale pour régler la distance entre le guide-lame et la lame de scie. fUne fois le réglage terminé, remonter le guide- lame et la pièce de serrage et resserrer toutes les vis.

Comme représentée sur la figure 3, la butée fournie peut être fixée sur les quatre côtés de la machine. La butée offre les possibilités de réglage sui- vantes : La butée peut être utilisée soit comme butée longitudinale (figure 1) soit comme butée de report soit comme butée angulaire (figure 3). Butée longitudinale : fDesserrez la vis [3-3] et soulevez la broche de fixation [3-4], réglez l'angle à l'aide de l'échelle graduée sur 0°, enclenchez la broche de fixation et serrez la vis [3-3]. fDesserrer la vis [3-2] et régler la baguette [3-1] de sorte que la flèche triangulaire se trouve dans le champ vert de l‘autocollant, voir dé- tails [1-6]. Resserrez ensuite la vis [3-2]. fPousser la butée angulaire encliquetable dans la rainure latérale de la table, voir figure 3 détail. Pousser jusqu’à ce que la poignée de la butée angulaire encliquetable recouvre le champ vert marqué sur le côté de la table, voir détail [1-5]. Resserrez ensuite la vis [3-5]. fDesserrez la vis [3-6], réglez la largeur de coupe souhaitée et resserrez la vis. La butée angulaire encliquetable peut aussi être utilisée butée longitudinale haute ou basse. Pour cela, installer la baguette [3-1] debout ou à plat. La butée longitudinale basse s‘utilise pour éviter une collision avec le capot de protection de la lame de scie, par ex. lorsque cette dernière est inclinée à 45° pour les coupes d’onglet. Butée transversale et angulaire : fPousser la butée angulaire encliquetable dans la rainure de la table (figure 3 détail) et serrez la vis [3-5]. fDesserrez la vis [3-3] et soulevez la broche de fixation [3-4], réglez l'angle souhaité sur l'échelle graduée (la broche de fixation s'en- clenche avec les réglages angulaires les plus courants) et serrez la vis [3-3]. fDesserrez la vis [3-2] et réglez la ba- guette [3-1]de sorte qu'elle n'atteigne pas le niveau de coupe et serrez la vis [3-2]. S’assurer avant le travail que tous les boutons rotatifs de la butée angulaire encliquetable sont serrés. La butée an- gulaire encliquetable ne doit être utilisée que dans une position fixe et non pas pour pousser la pièce. En cas de non-utilisation, rabattre la bu- tée angulaire [11-3] encliquetable dans la position zéro (figure 15) et la poser dans le support d’accessoires [11-4] (fi- gure 11).

8.11 Montage du pare-éclats [10-3]

AVERTISSEMENT Risque d'accident, décharge électrique fAvant toute intervention sur la machine, débranchez la prise. REMARQUE Ne pas réaliser de coupes en biais avec le pare- éclats. Démonter le pare-éclats après utilisation. fOuvrez le bouton rotatif [5-1]. fPoussez la tôle de serrage vers l'avant. fSoulevez l'insert de table [1-7] à l'arrière et retirez-le. fRéglez la lame de scie à la hauteur de coupe minimale. fBasculez le petit cache [10-1] vers le bas. fPoussez le pare-éclats [10-3] jusqu'en butée latéralement dans le support [1 0-4

fInsérez l'insert de table [1-7] et fermez le bouton rotatif [5-1]. fMettez la machine en marche et déplacez la lame de scie lentement jusqu'à la hauteur de coupe maximale vers le haut.44 Le pare-éclats est ainsi entaillé. Pour un fonc- tionnement optimal, la partie surélevée [10-2] du pare-éclats doit se trouver légèrement (env. 0,3 mm) au-dessus de la surface de table. fPour régler la hauteur du support [10-4], des- serrez les deux vis [10-5].

AVERTISSEMENT Le fait de respirer de la poussière peut affec- ter les voies respiratoires ! fRaccordez toujours la machine à une aspira- tion. fPortez une protection respiratoire lors de tra- vaux générant de la poussière. La PRECISIO présente deux raccords d’aspira- tion : raccord d’aspiration supérieur avec rac- cord à baïonnette [4-7] de 27 mm de Ø et raccord d’aspiration inférieur [4-3]de 35 mm de Ø. Pour guider le tuyau d'aspiration supérieur, branchez le support tuyau [4-6] au bornier de la table de sciage. Le set d'aspiration CS 70 AB [4-4] (pour CS 70 EBG compris dans la livraison) rassemble les deux raccords d’aspiration pour pouvoir rac- corder un aspirateur Festool avec tubulure de raccordement Ø 50 mm.

8.13 Réglage de l’échelle graduée

Régler l’échelle graduée avec les vis de fixation, le cas échéant sur différentes largeurs de lame de scie.

8.14 Réglage du capot de protection

Pour régler les butées, il est possible d'enclen- cher le capot de protection dans la position su- périeure. fEnclenchez le pare-éclats latéral [8-3] avec l'ergot d'encliquetage [8-2] dans la position supérieure. fSoulevez le capot de protection dans la posi- tion supérieure [8-4] et vissez la vis [8-1]. fAprès avoir réglé les butées, desserrez à nou- veau la vis [8-1] et décrochez le pare-éclats latéral [8-3]. Rem. : le capot de protection et le pare-éclats doivent être mobiles sur le pla- teau (figure 9). fEn cas de non-utilisation, accrocher le capot de protection au support d'accessoires [11-4]. 9 Utilisation de la machine AVERTISSEMENT Risque de blessures fRespectez toutes les consignes de sécurité en utilisant la machine ! fAssurez-vous avant le début des travaux que tous les boutons rotatifs de la butée et de la machine sont serrés. fNe pas travailler de pièces de taille ou de poids excessifs susceptibles d‘endommager l‘outil. fPour des raisons de sécurité, ne JAMAIS travailler sans capot de protection supé- rieur [1-8] monté (sauf pour des coupes ca- chées). fEffectuer les réglages dimensionnels quand la machine est à l’arrêt. Réglez le capot de protection supérieur de sorte qu'il soit posé sur la pièce.

9.1 Utilisation comme scie circulaire sur

table Comme scie circulaire sur table, la scie est fixe et la pièce est mobile. fTirez la scie vers l'avant. fFaites glisser la scie lentement vers l'arrière. fAprès quelques millimètres, vous pouvez bais- ser le levier cranté [1-9] vers le bas. En glissant vers l'arrière, le levier cranté s'en- clenche dans la tige de traction et fixe la scie au milieu de la table (position de la scie de table). 9.1a Coupes longitudinales fPlacer la lame de scie au centre de la table, voir chap. 9.1. fUtilisez la butée angulaire encliquetable comme règle (figure 1) pour guider la pièce. fVous pouvez régler la largeur de coupe à l'aide des échelles graduées fGuidez la pièce à la main, les bras ne doivent pas être dans l'axe de la lame de scie. fUtilisez le bois de poussée [11-2] pour guider la pièce vers la lame de scie. fEn cas de non-utilisation, placer le bois de poussée dans le réservoir d'accessoires [11-4]. 9.1b Coupes angulaires Pour des coupes angulaires, régler l'angle d'on- glet de la lame de scie, voir chap. 8.7.45 9.1c Coupes cachées Une fois que le capot de protection est démonté, il est possible de régler le guide-lame en tirant avec force dans deux positions d‘enclenche- ment. Le guide-lame est utilisé dans toutes les applications, excepté pour les coupes cachées, dans la position d‘enclenchement. Avant le travail fRetirez le capot de protection supérieur [6-4]. fPlacez le guide-lame [6-1] dans la position d‘enclenchement en appuyant vers le bas avec force. Réaliser des coupes cachées Pour réaliser des coupes cachées, veiller en par- ticulier à bien guider l‘outil. Pour cela, appuyez bien la pièce sur la table. Choisissez l‘ordre de coupe de sorte que le côté déjà scié de la pièce ne soit pas le côté de la butée (risque de rebond). Feuillure fRégler la profondeur de coupe et la butée du premier côté de la feuillure. fRéalisez la première coupe de feuillure en gui- dant la pièce à la main. Les bras ne doivent pas être dans l‘axe de la lame de scie. fUtilisez le bois de poussée [11-2] pour guider la pièce le long de la lame de scie. fRetourner la pièce. fRégler la profondeur de coupe et la butée du deuxième côté de la feuillure. fRéalisez la deuxième coupe de feuillure. fUtilisez le bois de poussée [11-2] pour guider la pièce le long de la lame de scie. Feuillures sur des pièces ≤ 12 mm avec scie stationnaire guidée (avec lame de scie bloquée) fUtilisez la butée comme butée de report (fi- gure 3). fSuivez les instructions pour coupes transver- sales (voir chap. 9.2a). Pour le feuillurage sur le côté court, n‘utilisez JAMAIS la butée comme butée longitudinale. Rainurer fRéglez la profondeur de coupe sur la lame de scie. fUtilisez la butée comme guidage. fGuidez la pièce à la main, les bras ne doivent pas être dans l‘axe de la lame de scie. fUtilisez le bois de poussée [11-2] pour guider la pièce le long de la lame de scie. fRépétez l‘opération jusqu‘à la profondeur de rainure souhaitée. Après le travail fAprès avoir réalisé des coupes cachées, re- mettez le guide-lame [6-1] dans la position supérieure et mettez le capot de protec- tion [6-4] en place. Procédés compliqués de coupes cachées fpar ex. sciage en plongée, découpage par ren- versement, encoches et fraisage de profils ou chanfreinage ne sont pas autorisés. 9.1d Collier de poussée REMARQUE Utilisez un collier de poussée pour les coupes cachées. Montez le collier de poussée sur la bu- tée et la table de sorte que le collier de poussée appuie la pièce sur la table pendant la coupe. Le collier de poussée ne fait pas partie de la livrai- son. 9.1e Coupes longitudinales avec inclinaison fPour les coupes longitudinales avec inclinai- son du matériau avec une longueur de chants ≤ 150 mm, utilisez uniquement la butée gauche. Cela permet d‘obtenir plus de place entre la butée et la lame de scie.46

9.2 Utilisation en tant que scie stationnaire

guidée 9.2a Coupes transversales fPlacez la lame de scie dans la position arrière de la table, voir chap. 8b. fUtilisez la butée angulaire encliquetable comme traverse ou comme règle d’angle (fi- gure 3) pour placer et maintenir la pièce. Il est possible d'introduire des serre-joints (ne font pas partie de la livraison) dans la rainure [3-8] pour fixer la pièce. Réalisez la coupe : fDesserrez tout d'abord le verrouillage de la scie en tournant le bouton rotatif [2-6] vers la gauche. fAvec ce même bouton rotatif [2-6] tirez la scie vers l'avant. fAprès la coupe, déplacez à nouveau le bloc de sciage complètement vers l’arrière dans la po- sition de départ avant de retirer la pièce hors de la butée angulaire encliquetable. REMARQUE : Pour avoir bien accès aux éléments de commande pour les réglages de la scie, il est possible de verrouiller la scie en appuyant le levier cranté [1-9] vers le bas en position cen- trale. En tournant le bouton rotatif [2-6] vers la gauche, le verrouillage est à nouveau desserré. 9.2b Coupes angulaires Pour les coupes d’angle, régler l’angle d’onglet de la lame de scie, voir chap. 8.7, la butée angu- laire encliquetable se trouve sur le côté droit de la table. Pour les coupes d’onglet, régler la butée angu- laire encliquetable, voir chap. 8.10. 9.3. Bois de poussée En cas de non-utilisation, placer le bois de pous- sée [11-2] dans le réservoir d'accessoires [11-4]. 10 Entretien et maintenance

AVERTISSEMENT Risque d'accident, décharge électrique fAvant tout réglage, maintenance ou répara- tion, débranchez la fiche secteur. fToutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effec- tuées par un atelier de service après-vente agréé. fLes dispositifs de protection et les compo- sants endommagés doivent être réparés ou remplacés dans les règles de l'art par un ate- lier spécialisé agréé, dans la mesure où cela n'est pas spécifié différemment dans la no- tice d'utilisation. Service après-vente et réparation : uni- quement par le fabricant ou des ateliers homologués. Pour trouver l’adresse la plus proche : www.festool.fr/services EKAT

Utiliser uniquement des pièces détachées Festool d’origine! Réf. sur: www.festool.fr/services La machine est équipée de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrête. Effectuez régulièrement la maintenance de la machine pour garantir son fonctionnement conforme : - Retirer les dépôts de poussières par aspira- tion. - Maintenir les barres de guidage propres et les graisser régulièrement. - Maintenir les roues dentées propres derrière la poignée rotative [2-3]. - Un insert de table usé ou endommagé [1-7] doit être remplacé. - Si des éclats de bois tombés bouchent le canal d’aspiration du capot de protection inférieur, il est possible d'ouvrir le clapet [5-6] d'une fente d'env. 8 mm en desserrant le bouton ro- tatif [5-8] pour éliminer le bourrage. - En cas de bourrages importants ou de coin- cements des copeaux, les fermetures [5-7] peuvent être desserrées avec la clé Allen de sorte que le clapet [5-6] puisse s'ouvrir à nou- veau entièrement. Avant la mise en service, refermer le clapet.47 P R E C I S I O -

- Une fois le travail terminé, enroulez le câble électrique [11-1] sur le support d'acces- soires [11-4]. - Un amortisseur agit de sorte que le bloc de sciage revienne régulièrement sur toute la longueur de traction. Si ce n'est pas le cas, l'amortisseur peut être ajusté à l'aide du per- çage [4-5]. Le fait de tourner la vis de réglage vers la droite augmente l'action de l'amortis- seur. Nettoyage du filtre (uniquement CS 70 EBG) Quand les cycles d'arrêt de la surveillance de température (voir chap. 7.1) diminuent sans sol- licitation exagérée, vous devez nettoyer le filtre d'aspiration d'air [4-2]. fDesserrez le bouton rotatif [4-1]. fRetirez le filtre. fTapotez la poussière ou aspirez la surface du filtre. fRemettez le filtre en place. L Remplacez un filtre endommagé par une nouvelle cartouche de filtre. 11 Accessoires, outils Festool propose des accessoires complets, vous permettant une utilisation polyvalente et efficace de votre machine, p. ex. : extension de table, rallonge de table, table coulissante, exten- sion-butée, set d'aspiration. Afin de pouvoir usiner rapidement et propre- ment différents matériaux, Festool propose des lames de scie spécialement adaptées à votre machine. Pour les références des accessoires et machines, adressez-vous à Festool. 12 Mise au rebut Ne jetez pas les outils électriques avec les or- dures ménagères ! Eliminez l'appareil, les ac- cessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dis- positions nationales en vigueur. Uniquement UE : selon la directive européenne relative aux appareils électriques et électro- niques usagés et sa transposition en droit na- tional, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière éco- logique. Informations à propos de REACh : www.festool.com/reach. P R E C I S I O - F48 P R E C I S I O -
