INSTRUKCJA OBSŁUGI PRECISIO CS 70 EBG FESTOOL

pl Deklaracja o zgodnosci z normami UE:

Niniejszym oswiadczamy na wtasna odpowiedzialnosc, ze produkt ten speltnia nastepujuce normy lub dokumenty normatywne:

2006/42/EG, 2014/30/EU, 2011/65/EU

EN 62841-1:2015 + AC:2015

EN 62841-3-1:2015 + AC:2015 + A11:2017

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 50581:2012

Festool GmbH

Wertstr.20,D-73240 Wendlingen GERMANY

Nárdí lze používat jako stolné okružné pilu nebo\ jako tažnou okružné pilu.

9.2 Použití jako tažná okružné pila

9.2a Príné rezy

Pilarka tarczowa stotowa i przyesuswna CS 70 EG, CS 70 EBG

1 Symbole 180
2 Dane techniczne 180
4 Uzycie zgodne z przyeznaczeniem. 181
5 Zalecenia dotyczace bezpieczentwa.... 181
6 Ustawianie na podtzo, uruchamianie. 186
7 Ustawenia urzadzenia 187
8 Mozliwości zastosowania 187
9 Praca za pomoca urzadzenia 190
10 Konserwacja i utrzymanie w czystosci. 192
11 Wyposazenie, narzedzia. 193
12 Utylizacja 193

Podane rysunki znajduja sie w zaćzniku instrukcji obstugi.

1 Symbole

Ostrzeżenie przygodólnym zagrożieniem

Ostrzeżenie przyd porazeniem pradem

Nalezy nosić ochronniki stuchu!

Nalezy nosic maske przywypowa

Naleźnosić rrekawice ochronne!

Nalezy nosić okulary ochronne!

Przechytać instrukcje/ zalecenia!

Klasa zabezmieczenia II

Elektronika MMC [Multi-Material-Control]

Odsysanie pytu

Nie wyrzucac wraz odpadami domowymi

Obszaruchwytu

Kierunek obracania sie tarczy pilarskiej

Wymiary tarczy pilarskiej

a ... srednica
b ... maks. glębokość ciecia
c...otwor
d ... grubosć klina rozdzielnika

Elektrodynamiczny hamulec wybiegowy

Drewno

Laminowane ptyty drewniane

Ptyty z wtoknocementu Eternit

Aluminium

2 Dane techniczne

Wysokośćcięciaprzy90°/45° 0-70 mm/0-48 mm
Nastawianie skosu	-2°-47°
Maks. dędźosc przycesuwu	330 mm
Tarcza pilarska	225 x 30 x 2,6 mm
Otwór mocȩćy	30 mm
Grubość tarczy	< 2,2 mm
Prȩdkość obrotowa na biegu jatowym:
CS 70 EBG, CS 70 EG (GB 110 V)
z sąliwość regulacje	2000-4200 min-1
CS 70 EG (220 - 240 V)	4200 min-1
Pobór mocy:
CS 70 EBG, CS 70 EBG (GB 240 V),
CS 70 EG (220 - 240 V)	2100 W
CS 70 EBG CH	2000 W
CS 70 EG (GB 110 V)	1300 W
Wymiary stotu (dt. x szer.)	690 x 500 mm
Wysokość stotu z noźkami składanymi	900 mm
Wysokość stotu bez noźek składanych	375 mm
Ciezar zgodnia z procedura
EPTA 01:2014	38,0 kg

Wykorzystwyane tarcze pilarskie

Zalecane tarcze do rożnych materiały są zańczewy katalogu lub na stronie www.festool.pl/serwis.

3 Elementy urzadzenia

Wymienione ilustracja znajduja sie na=Poczatku niniejszej instrukcji obstugi.

[1-1] Nozki sktadane
[1-2] Wętacznik/ wythagznik
[1-3] Dodatkowe noźki
[1-4] Sruby zaciskowe
[1-5] Przykladnica do oznacznia pozycji
[1-6] Linijka do oznaczania pozycji
[1-7] Wktedka stolikowa
[1-8] Ostona ochronna
[1-9] Dzwignia zatrzaskowa
[1-10] Regulacja wysokośćciecia
[1-11] Pokrétta uchwytowe do przyestawiania noźek składanych
[1-12] Koccowka nozki
[1-13] Uchwyt

4 Użycie zgodne z przyeznaczenia

PRECISIO也是如此。przenosne narzedzie elektryczne przyznaczone jest do cięcia drewna, tworzyw sztucznych oraz ptyt z drewna i materiały drewnopodobnych.

Oferowane przy fizme Festool specjalne tarcze pilarskie do aluminium umozliwiaja stosowanie tego urzadzenia rowniez do cięcia aluminium. Nie wolno obrabiać materiały zawierajych azbest.

Za szkody i wypadki spowodowane uzyciem niedzgodnym z przyznaczeniem od-

powiedzialnosc ponosi uzytkownik.

5 Zalecenia dotycznebezpieczenstwa

5.1 Ogólne zalecenia dotyczębezmieczenstwa

Ostrzeżenie! Naleź przyȩczyȩć wszystkie zalecenia bezpiecieznstwa pracy i instrukcje. Nieprzestręganie ostrzeżymi instrukcji są spowodowej porazenie elektryczne, pożar oraz lub ciȩkie obrażenia.

Wszystkie zalecenia i instrukcje dotyczne bezpieczene sta wanezy zachowac do wykorzystania w przysztosci.

Uzywane w niniejszych zaleceniach dotycznych bezpieczenstwa pojecz „elektronarzędzie" odnosisi do narzedzi elektrycznych zasilanych z sieci (z przywodem zasilajczym) i do narzedzi elektrycznych zasilanych z akumulatora (bez przywo-du zasilajacego).

5.2 Zalecenia dotyczne bezpieczene sta wda stolikowych pilarek tarczowych

Zalecenia dotyczace bezpieczenstwa zwiazane z ostonami zabezpieczajacymi

a. Ostony zabezmieczajace musza byc zamontowane. Ostony zabezmieczajace musza znajdować sie w stanie umożliwiajacym Dziatanie i musza byc wąstciwie zamontowane. Obluzowane, uszkodzone lub niedziatajace ostony zabezmieczajace musza zostać naprawione lub wymienione.
b. Podczas przyceciniania elementów zawsze nalezy stosowac ostone zabezpieczajac tarczy pilarskiej oraz klin Rozdzielajacy. W przypadku cie, gdzie tarcza catkowicie przyceina element aberrabiany, ostona i innate elementy zabezpieczajacezmniejszaja ryzykogowstania obrazen.
c. W przypadku prac, przy konieczne jestzdjecie ostony zabezpieczajacej i/ lub klna Rozdzielajacego (takich jak wykonywanie wpustow, wrgów i przykrojów krytych, Rozpiłowywanie poprzej nacimiento z obu stron), system zabezpieczajacy danezy zaintalowa niedzwocznie po ich zakończeniu. Stosowanie ostony zabezpieczajacej i klna Rozdzielajacego zmniejsza ryzykogowstania obrażen.
d. Przed wączeniem elektronarźędzia naleź upewnić sie,ź tarcza pilarska nie styka są z ostona zabezmieczajęca, klinem rozdzielajacym ani elementem obrabianym. Ich przypadkowy kontakt z tarcza pilarska są prowadzić do wystapieniaNiebezmiecznych sytuacje.

e. Klin rozdzielajcy nalezy ustawic zgodnie z opisem zawartym w instrukcji obstugi. Nie- odpowiednia odlegtość, połozenia i orientacja mogę być powodem, dla którego klin rozdzielajcy nie zabezpieczna skutecznie przyded odrzutom.
f. Aby klin Rozdzielajcy mogt wstaciwie fungk cjonować, musi miec dostep do elementu aberrianego. Jesli element aberriany jest zbyt krótki i klin Rozdzielajcy nie siega do noiego podczas cięcia, klin Rozdzielajcy nie bedzie skuteczny. W tych warunkach nie mayna zapobiec odrzutowy.
g. Nalezy korzystać z tarczy pilarskiej odpwiedniaj do klin rozdzielajacego. Aby klin Rozdzielajczy Dziataj prawidtowo, srednica tarczy pilarskiej musi pasowac do danego klna, grubosc tarczy glownej musi byc mniejsza niz grubosc klna, a szerokosc zeba wieksza niz grubosc klna.

Zalecenia dotyczace bezpieczestewa podczasciecia

a. Niebepezcenstwo! Nie zbliać palcow irák do tarczy pilarskiej ani do obszaru ciecia. Chwila nieduwagi lub ześlizgniecie są要去 spowodowej przesuniȩcie są dtoni w strone tarczy pilarskiej i prowadzić dogowstania powaznych obrażen.
b. Element aberriany nalezy przesuwac w kierunku przyciwnym do kierunku obrotu tarczy pilarskiej. Prowadzenie elementu aberrianego w kierunku obrotu tarczy pilarskiej nad stotem要去 prowadzić do wciagniecia elementu aberrianego i dtoni pod tarcze pilarska.
c. W przypadku cięc wzdȩznych do prowadzenia elementu obrabanego nigdy nieNSEU uzywać prowadnicy ukość, a w przypadku cięc poprzejcznych z uzyciem prowadnicy ukość nigdy nieNSEU uzywać prowadnicy równolegtej do regulacje dędość. Rownoczesne prowadzenia elementu obrabanego za pomocapi prowadnicy równolegtej i prowadnicy ukość zwiększa sprawdopodobienstwo zablokownikia tarczy pilarskiej i odrzutu.
d. W przypadku cięc wzdłuźnych welu przyśuniecia elementu obrabianego site zawsze naleź przyktadać między prowadnicza a tarcza pilarska. Ješli odlegtość pomiedź prowadnicza a tarcza pilarska jest mniejsza niz 150 mm, naleź uzyć popychacja w formie pataczki, a ješli odlegtość ta jest mniejsza

niz 50 mm nalezy uzyc popychacza w formie bloczka. Te narzedzia pomocnicze umozliwija utrzymanie dtoni w bezpiecznej odlegosto ci od tarczy pilarskiej.

e. Nalezy uzywać wylącznie popychacza wchodźacego w skṭad dostawy lub takiego, króry zostat wyprodukowy zgodnia z instrukcja. Popychacz umożliwa zachowanie bezpiecznej odlegȩci między dtonia a tarcza pilarska.
f. Nigdy nie uzywać uszkodzonego lub napiętego popychacza. Uszkodzony popychacz są pękną, co są doprowadzić do wciagniecia reki pod tarcze pilarska.
g. Nie pracstaw „z wolnej reki". Zawsze naleź uzywać prowadnicy rawnolegnej lub ukość do ułatania i prowadzenia elementu obr bianego. „Z wolnej reki" oznacza podpieranie lub prowadzenia elementu obr bianego bez uzycia prowadnicy rawnolegnej lub ukość. Ciecie „z wolnej reki" są prowadzić do będngo utożenia elementu, zagleszczenia i odrzuti.
h. Nigdy nie siegać obok ani ponad obracajęsie tarcze pilarska. Chwytanie elementu obrabianego要去 spowodowej niedzamierzonykontakt z obracajęsie tarcza pilarska.
i. Dtugie i/ lub szerokie elementy nalezy po-deprzec z tytu i/ lub po bokach stotu tak, aby utrzymać je w poziome. Dtugie i/ lub szerokie elementy major tendenci do przewracania sie na krawedzi stolu; prowadzi to do utraty kon-troli, zacinania sie tarczy i odrzutu.
j. Elementy obrabiane nalezy prowadzic rownomiernie. Nie zginać ani nie skräćć elementu obrabianego. W przypadku zȩciecia są tarczy pilarskiej, natychmiast wyłączyć urzemdenie, odźacZYc je od pradu i usunuć przyczyne zaśćcia. Zablokowanie tarczy pilarskiej przyez element obrabiany są spowodowej odrzut lub zablokowanie silnika.
k. Nie usuwac odciętego materiau, gdy tarcza jest w ruchu. Odciety materiaj要去 wbić sie pomiedź tarcze pilarska a prowadnicie lub ostone, a podczas przy usuniecia spowodować wciagniecie palcow pod tarcze. Przed wyjeciem materiaiu nalezy wyłaczyc pilarke i zaczekac, az tarcza sie zatrzyma.
I. W przypadku cięc wzdtuźnych elementów o grubosci mniejszej niz 2 mm, naleź uzyć dodatkowej prowadnicy rawnolegtej, stykajacej są z powierzchnia stotu. Cienkie elementy

moga zaklinować sie pod prowadnică równo-legţă i doprowadzić do powstania odrzutu.

Odrzut - przyczyny i odpowiednie zalecenia dotyczace bezpieczeniastwa

Odrzut to nagta reakcja obradianego elementu na Zahaczenia lub zakleszczenie tarczy pilarskiej lub wykonywanie cięcia elementu ukośnie wźgludem tarczy, badź zakleszczenia czȩci elementu obradianego pomiedź tarcza a prowadnicą rownolegą lub innym hieruchomym przyzemiotem.

W Większocki przy odrzucie element obrabiany zestaje uchwycony przy ztylna czȩc tarczy pilarskiej, uniesiony ponad stó i wyrucony w kierunku operatora.

Odrzut jestwynikiemnieprawidtowego uzycia stolikowej pilarki tarczowej. Można go uniknólstosuć odpopiewiednie, nimje opisane,Środki ostrożnosci.

a. Nigdy nie nalezy ustawiać sie na linii ciȩcia tarczy pilarskiej. Nalezy zawsze stać po tej stronie tarczy pilarskiej, po ktoréj znajduje sie prowadnica. W przypadku odrzutu, element obrabiany zostac wyrzucony z duź prędkość w kierunku/YYYY, ktoré znajduja sie przyd i na linii ciȩcia tarczy.
b. Nigdy nie siegać ponad lub za tarcze pilarska, aby pociągnć lub podeprzejć element obrabiany. Istnieje ryzyko przypadkowej kontaktu z tarcza pilarska lub odrzut要去 spowodstawci wciagniecie palcow pod tarcze.
c. Nigdy nie przytrzymywać iNie dociskać elementu obradianego do obracajȩsi tarczy. Dociskanie elementu obradianego do tarczy prowadzi do zablokownikia i odrzutu.
d. Ustawic prowadnicr rownolegle do tarczy. Niewtasciwie utozona prowadnica dociska element aberriany do tarczy, co prowadzi do odrzutu.
e. Przy wykonywaniu przytekrajow krytych (takich jak wykonywanie wpustów i wegrów lub Rozpitowywanie poprzej nacięcia z obu stron), do prowadzenia elementu obrabianego wzdrúz stolu prowadnicy sązyme uzyc grzebienia dociskowej. Dzięki grzebieniwd dociskowemułąna lepiej kontrlować obrabiany element w przypadku odrzutu.
f. Szczególna ostrożnosć naleź zachowa podczas wykonywania cięc w strefach nowidocznych elementów ztożonych. Tarcza, zagȩbiajac sil element obrabiany,ość natrafić na obiekty, króre moga powodowej odrzut.

g. Duze ptyty nalezy podpierac w celu zmnej-szenia zagrozenia odrzutem poprzej zakleszczenia traczy pilarskiej. Duze ptyty moga wy-gina cie pod watasnym cięzarem. Ptyty musza byc podparte wszedzie tam, gdzie wystaja poza powierzchnie stolu.
h. Nalezy zachowaśszególna ostrożnosć podczasciecia elementów, które są skrecone, splątane, wygiete lub nie majora prostej krawedzi, wzdrź którey moga być prowadzone przy użyciu prowadnicy. Skrecone, splątane lub wygiete elementy są niestabilne, co prowadzi do niewośćwo goustawienia liniiciecia tarczy pilarskiej, zakleszczenia i odrzutu.
i. Nigdy nie przycecinać kilku elementów utożonych jeder na lub za drugim. Tarcza要去 zaczepić o jeder lubość elementów, co要去 spowodowej odrzut.
j. Aby Rozpoczac cięcie, kiedy tarcza pilarka tkwi w obrabianym elemencie,NSE wyśrodkość tarcze w naciȩciu tak, aby zęby nie zahaczytie sie o element obrabiany. Jesli tarcza pilarka sie zakleszczy,MZe uniesc obrabiany element i spowodowej odrzut po ponownym uruchomieniu pilarki.
k. Tarcze pilarskie powinny byc czyste, ostre i posiadc odpowiedni Rozstaw zebow. Nigdy nie uzywa c tarcz pilarskich, jesti sa wygiete lub maja pekniete badz zlamane zby. Jesli tarcze pilarskie sa ostre i posiadaja odpowiedni Rozstaw zebow, zacinanie, zaklesczanie i odrzut dostaja zminimalizowane.

Zalecenia dotycznebezpieczenstwa obstugistolikowych pilarek tarczowych

a. Stolikowa pilarke tarczowa nalezy wyłacymi odłaczy od przy prędu przy usunieciem wiktadki stolikowej, wymian tarczy pilarskiej, zmian ustawien klina Rozdzielajacego lub ostony tarczy oraz zawsze, kiedy urzadzenia ma zostac pozostawione bez nadzoru. Srodki ostrożnosci stuza zapobieganiw wypadkom.
b. Nigdy nie pozostawiać Dziatajȩcej stolikowej pilarki tarczowej bez nadzoru. Wytączyc urzadzenia iNie pozostawiać go bez nadzoru, dopóki całkowicie sie nie zatrzyma. Pozostawienie pilarki bez nadzoru stwarza niedrołowane niebeźpieczność.
c. Ustawic stolikowa pilarke tarczowa na rownym podtozu, w dobrze oswietlonym.),规模最大 bezpiecznie stanac i zachowac rownowage. Musi sie tam rawnież znajdowac

wystarczajacilosc przestrzeni,aby moc manipulowacduzymiem elementami. Nieporzadek,nieoswietlony obszar roboczynierowne, sliskie podtogimoga byc przyczyna wypadkow.

d. Regularnie usuwac wióry i pkt spod stolu i/ lub z systemu odsysania. Nagromadzony pkt drzewny jest tatwopalny i moze dojsć do samozaptonu.
e. Stolikowa pilarke tarczowa nalezy zabezmieczyc. Nieprawidtowo zabezmieczona stolikowa pilarka tarczowa要去 sie przyśunę lub przyzewrócić.
f. Usunarzędzia nastawczne, resztki drewna itp. ze stolikowej pilarki tarczowej przy jej wączeniem. Odejscie od linii cięcia i zakleszczenia mogą byćNiebezpieczne.
g. Naleź zawsze uzywać tarcz pillarsckich o odpwiedniaj wielkość oraz z odpwiednim otworem mocujacym (np. o ksztatcie gwiazdzistym lub okragtym). Pity tarczowe, ktore nie pasuja do elementów mocujacych pilarki, charakteryzuju są niedoklatnosci ruchu obrotowej (bicie) i prowadź do utraty kontrli na urzadzeniem.
h. Nigdy nie uzywać uszkodzonego lub niewlasciwego wyposaźenia montaźowej do tarcz pillarsckich, w tym kotnierzy, podkladek, szrub i nakretek. Wyposaźenie montaźowej do tarcz pillarsckich zostato zaprojektowane specjalnie do konkretnej pilarki, w celu zapewnienia bezpiecznej przyciechnej pracy i optymalnej wydajnosci.
i. Nigdy nie stawac na stolikowej pilarce tarczowej iNie uzywać jej jako drabinki.Jesli elektronarżedzie przewróci sie lub jesti nastapi przypadkowykontaktztarcza pilarska,mezdojscdogowstiania powaznych obrażen.
j. Naleź upewnić sie, ze tarcza pilarska jest zamontowana we wąsciwym kierunku. Nie uzywać krǎzków szlifierskich ani szczotek drucianych w połaczeniu ze stolikowa pilarka tarczowa. Nieprawidtowy montañ tarczy pilarskiej lub uzymcie wyposañenia innego niz zalecaneMZe prowadzić dogowstania powaznych obrażen.

5.3 Zalecenia dotyczne bezpieczentwa wlasciwe dla narzedzia

• Stosowane moga byc wytcznie narzedzia zgodne z EN 847-1.

• Odnosi sie to do tarcz pillarskich zalecanych przyez producenta w niniejszej instrukcji.

• Można uzywać wyłącznie tarcz pillarsckich o na-stopepujacych parametrach: srednica 225 mm; szerokość ciecia 2,5 mm, srednica otworu 30 mm; grubosć tarczy glównej maks. 2,2 mm; przyeznaczone do prędkosci obrotowej do 4200 min ^-1 .

• Nie möglich stosowej tarcz pillarsckich wykonanych z wysokostopowej stali szybkotnacej (stal HSS).
• Szerokosc cięcia tarczy pilarskiej musi bycwczka, a grubosc tarczy glownej mniejsza nizgrubosc klna Rozdzielajacego 2,2 mm.
• Narzedzie musi byc odpwiednie dla obrabianego materiatu.
• Nie wolno uzywać zdeformowanych lub peknietych tarcz pillarsckich ani tarcz z tupymi lub potamanymi ostrzami.
• Podczas montazu narędzi naleź upewnić sie, ze są one zaciskane na uchwycie narȩdziowym lub powierzchni zaciskowej narȩdzia i ze ostrzaNie stykaj są ze soba ani z elementami zaciskowymi.
• Dokrćić s Ruby mocujuce i nakráte za pomocaj odpowiednich kluczzy itp. momemtem obrotowym okreslonym przy bez producenta.
• Powierzchnie mocujućne naleź oczyszȩ c zanieczyszczemu, smaru, oleju wody.
• Dokrécic s Ruby mocujuce zgodnie z instrukcjami producenta.
• Przedtużenie kluczza lub dokrecanie poprzej uderzanie młotkiem jest zabronione.
  -Naręździa musza byc transportowane i przechowywane w odpowiednim pojemniku.
• Urzadzenie may na uzywac wyłacznie wtedy, gdy wszystkie zabezpieczenia znajduja sie w przywi-dzianej dla nich pozycji i gdy jest ono w dobrym stanie oraz prawidtowo konserwowane.
  -Zuzyta lub uszkodzona ptyte stotowa (np. nacieta) nalezy niedzwocznie wymienic.
• Personnel obstugowy musi byc odpowiednio przeszkolony w zakresie uzytkowania, ustawiania i obstugi urzadzenia.
• W przypadku wykrycia ustemek urzadzenia, wącznie z usterkami zabezmieć o让他们 są czych zasilanie lub usterkami narźedzi, sązy bezwtocznie zgłaszać je personelowy konserwućemu. Dopiero po usuniȩciu usterkiość ponownie przystapić do uzytkowania urzadzenia.

Nalezy stosować odpowiedniać srokdi ochrony indywidualnej: nu w celu zmiej-

szenia rzyka utraty stuchu, okulary ochonne, maskew celu

zmniejszenia ryzyka wdychania szkodliwego pytu, rekawice ochonne przy manipulowaniu narzedziami i szorstkimi materiatami.

• W celu wyeliminowaniagowstawania hatasu narzedzie musi byc ostrzone, a wszystkie elementy wptywajace na zmniejszenie hatasu (pokrywy itp.) musza byc prawidtowo ustawione.
• Przy cięciu drewna urzadzenia naleź podȩczac do odkurzacza spétrniajść go wymagania normy EN 60335-2-69, kategory pytu M.
• Aby zminimalizowac uwalnianie pytu, urzadzenie musi byc podtaczone do odpowiedniego odkurzacza, awszystkie elementy ssace (ostona ssaca itp.) musza byc prawidtowo podtaczone.
• Nie obraciać materiaiu zawierajacego azbest.
• Nalezy zadbać o odpwiednie oswietlenie po-mieszczenia i stanowiska pracy.

• Podczas cięcia naleź przyłąc wąsciwa pozycje robocza:

• z przydpo stronie obstugujacego;

• przodem do pilarki;

• bokiem do tarczy pilarskiej.

• Do przywuwania elementu obradianego przy tarcze pilarska nalezy stosowac popychacz.

• Zawsze nalezy uzywac zataczonego klina rozdzielajacego oraz ostony. Nalezy zwracu uwage na prawidtowe ustawienie, opisanew instrukcji obstugi. Nieprawidtowo ustawiony klin rozdzielajacy oraz usuniecie podzespotow istotnych dla bezpieczentwa, w rodzaju oston zabezpieczajacych, moze doprowadzić do cierzkih obrażen.
• Dtugie elementy obrabiane nalezy podeprzec odpowiednim przyrzadem w taki sposob, aby byty one ustawione poziomo.
• Przed wymiana narzędzi jak rownikę przyced uwuwaniem zaktocen, jak np. usuwanie zakleszczycznych odprysków, naleź ywiągać wtyczke zgniazda.
• Pozostatósci po ciếciu lub innych elementów obrabianych nie wolno usuwac ze strefy ciécia, dopóki maszyna pracuje i Jednostka pilarska nie znajduje sie w stanie spoczynku.
• W przypadku zablokowania tarczy pilarskiej na-lezy natychmiast wythagzyc urzadzenia i wymiagac wtyczke. Dopiero potem nalezy usunac zakleszczone element obrabiany.
• Wykonywanie wrgów lub wpustów dozwolone jest tylko z odpowiednim urzadzeniem zabezpieczący, np. tunelowym urzadzeniem zabezpieczajućm nad stotem pilarskim.
• Bezposrednio po zakończeniu prac, które wymagaj zdjecia ostony zabezpieczajacej, nalezy

koniecznie zainstalować ponownie urzadzenia zabeźpieczajace, patrz Rozdz. 6.2b.

• Pilarek tarczowych nie wolno stosowac do wykonywania rowków [wpust zakończony w obra-bianym elemencie].
• Podczas transportowania urzadzenia górna ostona musi chronicá górna częsć tarczy pilarskiej.
• Górnaj ostony nie wolno stosowac jaku uchwyt do transportowania!
• Jesli popychacz nie jest uzywany, naleź przy przechowywać go w przywidzianym do tego celu schowku.
• Naleź stosowej wyłączne oryginalne wyposa-zenie i naręźdia pomocnicze Festool.
• Zabronione jest uzywanie wąsnych narźedzi pomocniczych, jak np. popychacz, liniat itp.
• Przed Rozpoczeciem pracyNSE sprawdzic, OSTona i zabezpieczenia przyciwodpryskowe moga sie swobodnie poruszać i opieraja sie na stole.
• Aby uniknac przyegrzania tarczy i stopenia plastiku, nalezy ustawic prędkość ciecia odpowiednia dla danego materiaiu i nie uzywać podczasciecia nadmiernerji sity.
• Przed cięciem metalu pilarke sąȩzy wączyć za pomoczą wyłącznika rożnicowoprádowej.
• W regularnych odstepach czasu nalezy sprawdzać wtyczke i przywód, a w przypadku uszkodzenia nalezy zlecić ich wymianę autoryzowanemu warsztatowy serwisowemu.

5.4 Parametry emisji

Ustalone wedtug normy EN 62841 (por. Deklaracja Zgodnosci WE) wartosci dzwiekow wynosza zazwyczaj:

Poziom

ciśnienia akustycznégo L_PA = 84 dB(A)

Poziom mocy akustycznej L WA = 98 dB(A)

Tolerancia btedu K = 3 dB

OSTROZNIE

Hatasgowstajcy podczas pracy uszkadza stuch.

▶Nalezy nosić ochronniki stuchu!

• Pomiaru wartosci emisi haatasu dokonano stosujac metode standardowa, wobec czego przy je wykorzystać do porównywoman narźedzi.
• Podane wartosci emisi hatasu moga byc rownież wykorzystane do wstepnej oceny obciazenia hatasem.

OSTROZNIE

W zależnosci od sposobu uzycia elektronarzędzia, w szczególnosci rodzaju obrabianego przytedmiotu, emisja hatasu要去ODBęgac od wskazanych wartosci podczas rzechywistego uzytkOWANIA narzędzia.

▶Nalezy zdefiniować srodki bezpieczędstwa w celu ochrony uzytkownikia, na podstawie oszacowania obciȩzenia w rzechywistych warunkach uzytkowania. (Nalezy przy tym wzią pod uwage wzystkie czȩci cyklu uzytkowania, w tym, w krórych urzadzenia jest wytęczone oraz te, w krórych jest wączone, aleNie wystepuju obciȩzenia hałasem.)

5.5 Pozostate zagrozenia

Pomimo spętnienia wymogów wzystkich obwiazujacych przyepsów konstrukcyjnych, w czasie eksploataci urzadzenia moga wystepowa zagrożenia spowodOWane np. przyez:

• wyrzucanie częsci elementów obrianych,
• wyrzucanie częsci elementów obrabianych w przypadku uszkodzenia narźedzi,
  -emisje hatasu,
• emisje pytu drzewnego.

6 Ustawianie na podtozu, uruchamianie

OSTRZEŽENIE

Niebezpiecz精神病 wypadku, jesti urzadzenia bedzie uzytkowane przy niedozwojonym napieciu lub czestotliwość.

Napięcie sieciowe i czestotliwość zródrą pradu musza zgodzac sie z danymi na tabliczce znamionowej.
W Ameryce Pótnocnej Wolno stosowej wytagnez urzadzenia Festool o parametrach napiecia 120 Volt.
- Przed kaczdym uzyciem naręźdia skontrolować kabel zasilajncy i wtyczke. Usuniecie wad zlecić w warsztacie spezialistycznym.
- Poza zabadowaniami stosować wyłącznie dopuszczone przyędtuźace i zȩczki kablowe.

6.1 Ustawianie urzadzenia na podtozu

Naleź zadbać o to, aby podtoze wokót urzadzenia byto plaskie, w dobrym stanie i bez leżacych dookota przydmiotów (np. wióry i pozostatósci po cięciu).

① Urzadzenie möglich ustawic na podtozu na nozkach lub bez nich.

W celu Rozstawienia nozek: Odkreci czteryPokretta [1-11] do oporu.

Rozstawic nozki [1-1] i dokrecićPokretta [1-11].

Dla zapewnienia bezpieczneo ustawenia urzadzenia, moza zmienic dugosc nozki poprzej przekrecenie koncownik [1-12].

6.2 Przed pierwszym uruchomieniem

6.2a Montañ Pokretta uchwytowego

Wkreci poprzej obracanie w lewo dostarczo- nePokretto [2-6]w drazech pociagowy.

6.2b Montaz oslony (rys. 12)

Zdjac zóttā naklejke bezpieczénstwa [12-4].
Odchylic pilarke do pozycji 0^ iustawic maksymalna grubosc cipecia.
Ustawic klin [12-1] w gornej pozycji.

1 Przytrzymać ostone [12-3] i czatkowicie wykrecić srobe [12-2].
2 Nasadzić ostone [12-3] na klin rozdzielnik [12-1]. Wprowadzić przy tym umiejscowionny wewnatrz ostony [12-3] podtużny czop wewpust [12-6] na klinie rozdzielnika [12-1] i wtoźyc srube [12-2] przy cz otwor [12-5] w klinie rozdzielniku [12-1].

3 Przykrecic scribe [12-2].

6.2c Montaz prowadnicy kątowej

• Przesunanuc uchwyt prowadnicy katowej do pozycji zero (rys. 15). Dokrecic scribe 3-6 i umiecie liniat na stole.

6.3 Transport

Podczas przenoszenia elektronarzedzie nalezy trzymac wythagznie w strefach uchwytu po bokach [1-13]. Nigdy nie przenosić chwytajac za ostone ochronna.

Zatrzasnacagregat pilarski w pozycji zerowej.

• Usunac wszystkie elementy składowe pilarki i nawinac przyzwod na uchwyt przyzewodowy.
  Ztozyc nozki.

6.3a Rolki transportowe

Maszyna jest wyposzażona w rolki, sąȩczode do transportu na krótkich dystansach.

Uchwycic maszynew obszarzeuchwytu [1-13] i przyciagnac na wybrane.),

6.4 Wtaczanie/wyłacznie

① Z uwagi na duza sprawnosć silnika zalecka jest bezpiecznik 16 A.

W celu wączenia: Nacisć zielony wącznik [1-2]. Czerwony przycisk to wącznik.

7 Ustawenia urzadzenia

OSTRZEJEZENIE

NiebezpieczeINSTwo wypadku, porazenie pradem

Przed przystapieniem do wykonywania jakichkolwiek prac przy urzadzeniu sązy zawsze wciagać wtyczke z gniażda zasilajacego.

7.1 Uktad elektroniczny

Urzadzenie wyposazone jest w petnofalowy uktad elektroniczny o nastepujacych wstaciwośćciach:

Lagodny rozruch

Elektronicznie regulowany tagodny rozruch zapewnia pozbawiony szarpnić rozruch urzadzenia.

Regulacja prędkosci obrotowej

Prędkość obrotowa要去 regulowej (tylko CS 70 EBG, CS 70 EG [110 V]) poukres tem nataczym [2-1] bezstopniowo w zakresie od 2000 do 4200min^-1 . Dzieki temu要去 dopasowania prȩdkość ciecia do danego materiały.

#	\( {\mathrm{n}}_{0}\left\lbrack {\mathrm{{min}}}^{-1}\right\rbrack \# \mathrm{n} \)		\( {}_{0}\left\lbrack {\mathrm{{min}}}^{-1}\right\rbrack \)
1~	2000 4 ~ 3300
2~	2400 5 ~ 3800
3~	2800 6 ~ 4200

Wstepnie wybrana prędkość obrotowa silnika utrzymywna jest elektronicznie na statym poziomie. Dzięki temu nawe przy obciezenu osiagana jest stała prȩdkość cięcia.

Zabezpieczenie przyd przyceiageniem

Przy bardzo duzym przyciezenia urzadzenia na stepuju zzmiejszenia doptywu prudu. W przyypadku zablokowania silnika na pewien czas, nastepuju całkowite odciecie doptywu prudu. Po ochieniu wźględnie wyłączeniu urzadzenia jest ponownie gotowe do pracy.

Zabepieczenia przyd nadmiernym wzrostem temperature

W przypadku wysokiej temperatury silnika na-stepuju zmiejszenie doptywu pradu i predkosci obrotowej. Urzadzenia pracuje w dalszym ciagu

tylko ze zmniejszonagocag,aby umoziwi ci szybaki ochodzenie poprzez wentylacje silnika. Po ostudzeniu urzadzenie przyspieszasamoczynnie.

Hamulec (tylko CS 70 EBG)

Przy wyłaczeniu tarcza pilarska zestaje elektronicznie zahamowana w ciagu 3 sekund do stanu bezruchu.

Ochrona przyd ponownym uruchomieniem

Wbudowane zabezpieczenie przyd ponownym uruchomieniem zapobiega ponownemu samoczynnemu uruchomieniu urzadzenia po przyrzwie wzasilaniu.

W tym przypadku urzadzenie musi zostac ponownie wączone.

8 Możliwość zastosowania

Urzadzenie można uzytkości są stojowa pilarke tarczowa lub przyśuwna pilarke tarczowa.

8a Zastosowanie jako stolowa pilarka tarczowa (rys. 1)

Zwolnic blokade pilarki poprzej obr ot w lewo. Pokretta [2-6].
Nastepnie pociagnac pilarke za to samo po-kretto [2-6] do przyodu.
- Po kilku milimetrachdoğanść dzwignie zatrzaskowa [1-9] w dót.
Przy dalszym przyśwaniu do tytu dzwignia zatrzaskowa zatrzaskuju sie w drażku pociagówymiustala pilarke na srodku stolu.

Agregat pilarski znajduje sie w pozycji w srodku stotu i urzadzenie:noza uzytkowac jako stolikowa pilarke tarczowa.

8b Zastosowanie jako pilarka przyesuswna (rys. 3)

Zwolnic blokade pilarki poprzej obr w lewoPokretta [2-6].

PilarkaMZebyc przesuwana w przod i w tyt w celu wykonywania ciec wzdtuznych. Ruch do tytu jest wspierany przyez site spreźystosci.

8.1 Dodatkowe noźki [1-3]

Dodatkowe noźki wykorystwyac tylko w potęczeniu z elementem przyȩzającym stót, elementem rozszerżȩcym stót lub stotem przyśuwnym.

Odkrecic Srube [1-4], Roztzyc nozke [1-3] do momentu az oprze sie na podtozu, dokrecic Srube [1-4].

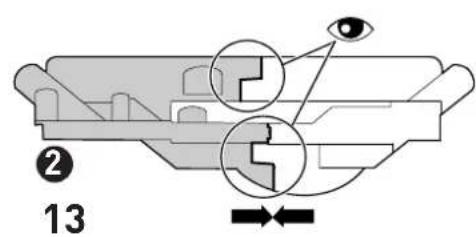

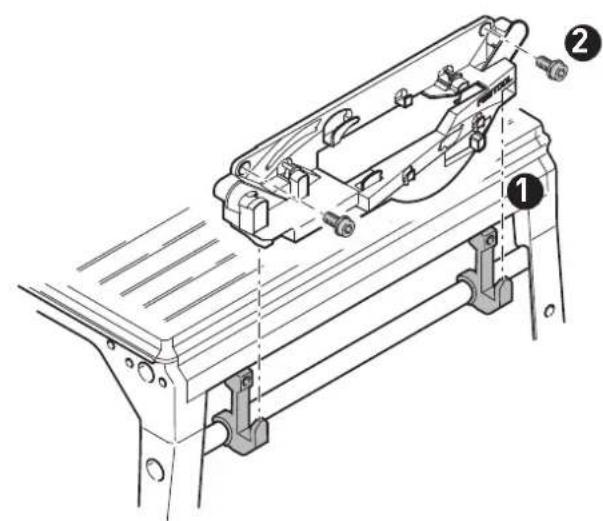

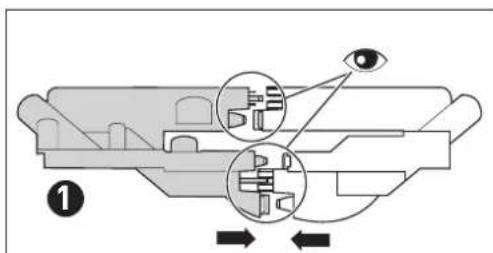

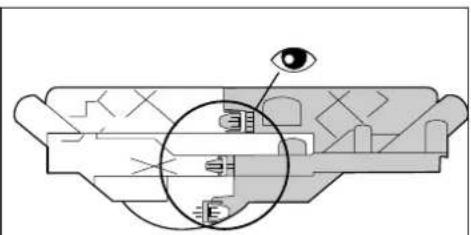

8.2 Montañ schowka na wyposañenie

Patrz rys. 13 i 14.

▶Podczas składania obu pojedynczych częsci naleź upewnic sie, ze zawleczki zatrzasków pasuju do siebie i zatrzaskuju są na swoim mistręscu.
Sprawdź rownikść tych schowka pod katem prawidtom go potożenia zatrzasków w zaciskach.

8.3 Ciecia podtużne na ukos

Przy wykonywaniu cięc podtuźnych na ukos prowadnica kątowa powinna są znajdwaec po prawej stronie stodu.

8.4 Włączanie w przypadku cięcia metalu

Przed cięciem metalu pilarke sąȩzy wączyć za pomoczą wyłącznika rożnicowoprudowej.

8.5 Pozycja ustawiania

W celu wpwadzenia ustawien w urzadzeniu, pilarka musi zawsze zostac doprowadzona na pozycje ustawiania:

W momencie dostawy piţa zablokowana jest w pozycji spoczynkowej.

Zwolnic blokade poprzej obr w lewoPokretta [2-6] i pociagnac pilarke do przodu.
Nacisnac dzwignie zatrzaskowa [1-9].

Pilarka zestaje zablokowana w pozycji srodkowej.

8.6 Ustawianie wysokość cięcia

W celu ustawienia wysokość cięcia w poźycjiustawiania bezstopniowo w zakresie 0 - 70 mm:

Obracáć uktad regulaci wysokośćciecia [1-10].

① Preczyjne cięcie osiągane jest wtedy, ustawiona wysokość ciȩcia jest o 2 - 5 mm wieksza niz grubosć obrabianego elementu.

8.7 Ustawianie kata uciosu

Tarcze pilarska要去chylac w pozycji ustawiania w zakresie od 0^ do 45^ :

OdkrecicPokretto[2-4].

Ustawic kat uciosu na podstawie skali [2-5]uchwytem obrotowym [2-3].
Dokrecic Pokretto [2-4].

Przy wykonywaniu doktadnych pasowan (podciecia przy krawedziach stykowych), tarcze pilarska病毒感染 odchylac o 2^ poza obie pozycje krancowe.

W tym celu w pozycji koncowej nalezy przytrzymać nacińskiść przyczysk [2-2].

Tarcze pilarska要去z teraz odchylauc uchwytem obrotowym [2-3]do -2^ wzglegnie 47^ .Przyzwolnieniu przycisku [2-2]ograniczniki 0^ i 45^ saponownie aktywne.

8.8 Wymiana narzedzia

! OSTRZEJEZENIE

NiebezpieczeINSTWO wypadku, porazenie pradem

Przed przystapieniem do wykonywania jakichkolwiek prac przy urzadzeniu danezy zawszewyciagac wtyczke z gniazdazasilajacego.

! OSTROZNIE

Gorace i ostre naręźdia Niebezpiecześć zranienia

Nosićrekawice ochonne.

Demontaz tarczy pilarskiej

▶Podczas wymiany narędzia naleźny nosić re⁻kawice ochronnne,{jednakNie naleź ich nosić podczas wykonywania cięc.

Zablokowa pilarke w pozycji ustawiania.
Ustawic najwieksze nastawianie skosu i mak-symalna wysokośćciecia.
Zwolnic wiktadPokrettem [5-1].
Przesunac zaczep mocujacy do przodu.

Unieszć wiktadkę stotowa [1-7] poprzej uchwycenie od doźtu z tytu i zȩjac za ze stodu.
Usunac ostone, patrz Rozdz. 6.2b.
Wyjac klucz szeciokaty [5-3] ze schowka podPokrywa ostaniajaca tarcze pilarska [5-10].

gbyzwilnic blokady [5-9] za pomocapokretta i klucza inbusowego [5-3] i odchylic ostone tarczy [5-10] do dotu.

Wsunac klucz szesciokaty [5-3] w strube mocujaca tarczy pilarskiej.

• Przytrzyma naciński blokade wrzeciona [5-2] (za tarczaj pillarska) i przyzekrecic kluczem szeciokatnym wat pilarki aż blokada wrzeczona [5-2] zatrzasnie sie i zablokuje wat.

① Sruba mocujaca pite tarczowa ma gwint lewoskretny.
Odkrecic srubemocujacatarczepilarskopoprze moene przekrecenie zgodnie z ruchemwskazowek zagara i zdjac kotnierz mocujacyoraz tarcze.

Montaţarczy pilarskiej

OSTRZEŽENIE

Niebezpieczentwo zranienia

Przy zaktadaniu nowej tarczy pilarskiej danezy pamietac o kierunku obrotu: Kierunek obrotu zaznaczony na tarczy pilarskiej [5-4] musi zgadzać sie z kierunkiem obrotu urzadzenia, patrz oznaczenia strzatkami na ostonie [5-10].
Wtozyc tarczepilarsha.
Przykreci tarcze i kotnierz szruba mocujaca na wale pilarskim.
Dwukrotnie obrcic tarcze pilarska reka,aby stwierdzic,czy swobodnie sie porusza.
ZamknacPokrywe [5-10]izamontowac ostone.Sprawdzić,patrz Rozdz.6.2b.
Wtozyk klucz szesiokatny [5-3] do schowka.
Aby przyzmocowac wiktadke stolikowa [1-7] do stotu, nalezy umiescić wystajaca blache sprezysta [5-5] wiktadki z przydow w ramie stotu. Nalezy przy tym zworocic uwage na to, aby powierzchnia przytozenia byta pozbawiona pytu.
Wtozyc wiktadke i przykrecić jazaciskiem i po-krettem [5-1].

8.9 Ustawianie klina rozdzielajęcego

▶ Klin rozdzielajczy [6-1] naleź ustawic tak, aby odstep od zbebów tarczy pilarskiej wynosit 3 do 5mm .
Wyjadc klucz szeciokaty [5-3] ze schowka podPokrywa ostaniajaća tarcze pilarska [5-10].
- Odkrecić招投标 [6-3] za pomocaj klucza sześćciokatnego i wyjac wraz z elementem blokujacym [6-2].
- Po odkrenciu obu srub [7-3] element prowadzacy [7-2] przyrozne przesunac w plaszczyznie pionowej, aby ustawic odstep między klinem Rozdzielajocy m a tarcza pilarska.

• Po ustawieniu umiescić klin Rozdzielajcy i element blokujczy na要比scu i dokrecić wsystkie s Ruby.

8.10 Prowadnica

JakPokazano na rysunku 3 prowadnice, wchodzaca w sktad dostawy, moza zamontowac na kaczym czterech bokow maszyny.

Dzieki roznym moziwosciom przyestawiania*** można stosowej są jako

prowadnicewzdtuñn (rys.1) lub poprzeczni kátowa (rys.3).

Prowadnica wzdluzna:

Odkrecic srube [3-3] i uniesc trzpien mocujacy [3-4]. Ustawic kat 0^ za pomoca skali, zatrzasnac trzpien mocujacy i dokrecic srube [3-3].
Odkrecic Srube [3-2] iustawic listwe [3-1] tak, aby trojkatna strzatka byta lezata w zakresie Zielonego pola naklejki, patrz szczegóty [1-6]. Dokrecic Srube [3-2].

Wsunac prowadnice kątowa w boczny rowek stotu (rys. 3 szczegóty). Wsunac do momentu, az uchwyt prowadnicy kątowej zakryje zielone pole z boku stotu, patrz szczegóty [1-5]. Dokrecić Śrube [3-5].
- Odkrecić招投标 [3-6], ustawic zadana szerokosćciecia i dokrecić招投标.

Prowadnicke katowa moins wykorzystac jakowyzsza lub niiszca prowadnicce wzdtuzna. W tym celu listwe [3-1] ustawia sie pionowo lub ptasko. Niska prowadnicza wzdtuzna wykorzystwyana jest w celuunikiecia zderzenia z ostona ochronna tarczy pilarskiej, np. w przypadku cięcia uokość go przy uzyciu tarczy pilarskiej nachylonej pod katem 45^

Prowadnicpoprzechnai katowa:

Wsunac prowadnicke katowa w boczny rowek stolu, patrz rys. 3. Dokrecic srube [3-5].

Odkrecic srube [3-3] uniesc trzpien mocujacy [3-4], ustawic zadany kat 0^ za pomocakali (trzpien mocujacy zatrzaskuje sie przy najczechiej uzywanych ustawieniach kata) i dokrecic srube [3-3].
- Odkrecić Srube [3-2] iustawic listwe [3-1]tak, abyNie siegata do ptaszczyzny cięcia. Dokkrecić Srube [3-2].

Przed Rozpoczeciem pracy upewnic sie, ze wszystkiePokretta prowadnicy katowej sa dokrecone. Prowadnica katowa moze byc uzywana tylko wustalonym potozeniu, nie do popychania przydmiotu obrabianego.

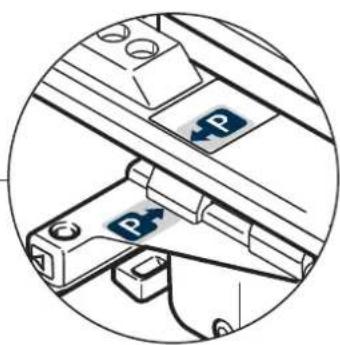

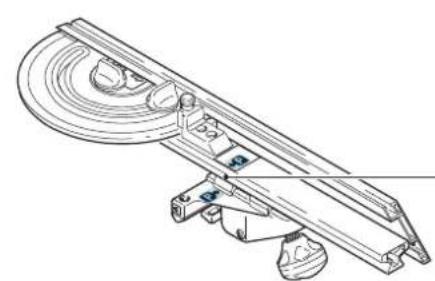

Gdy prowadnica kątowa [11-3] nie jest w uzyciu, nalezy ja ztoźyc do pozycjineutralnej (rys. 15) i umieść w schowku na wyposzazenia [11-4] (rys. 11).

8.11 Montañ zabezmieczenia przyskowej [10-3]

OSTRZEJEZENIE

NiebezpieczeINSTwo wypadku, porazenie pradem

Przed przystapieniem do wykonywania jakichkolwiek prac przy urzadzeniu danezy zawsze wciagać wtyczke zgniazda zasilajacego.

ZALECENIE

Przy uzyciu zabeepieczenia przechiwodpryskowego nie wolno wykonywać cięc skosnych. Po uzyciu zabeepieczenia przechiwodpryskowego sązy je zdemontowej.

OdkrecicPokretto[5-1].
- Przesunanć zaczep mocujacy do przydou.

Unieć wiktadkę stojowa [1-7] z tytu i usunść.

Ustawic tarcze pilarska na minimalna wyso-kosc cipecia.

Odchylic mniejsza ostone [10-1] do ditu.
▶Nasunac zabezpieczenie przechiwodpryskowe [10-3] do oporu z boku na uchwyt [10-4].

Wstawic wiktadke stotowa [1-7] i dokrecic po-kretto [5-1].
Włączyć urzadzenia i powoli przyemieszczac tarcze pilarska w goe aż do osiagnęcia mak-symalnej wysokośćciecia.

Dzieki temu zabezpieczenia przechiwodpryskowe dostaje dociete. Dla optymalnego funkcjonowania wyzsza czesc [10-2] zabezpieczenia przechiwodpryskowo go powinna nieznacznie (ok. 0,3 mm) wystawać ponad powierzchnie stodu.

W celu zmiany wysokosci uchwytu [10-4], nalezy odkrecić obie s Ruby [10-5].

8.12 Odsysanie

OSTRZEŽENIE

Wdychany pyt要去 Dziatac szkodliwie na drogi oddechowe!

Urzadzenie nalezy zawsze podłaczać do odkurzacza.
Przy wykonywaniu prac związanych z pyle-niem naleź y nosić ochrone dróg oddechowych.

PRECISIO ma dwa przytacja systemu odsysania: górne przytacje z zamkiem bagnetowym [4-7] i 27 mm oraz dolne przytacje [4-3] ze 0 35 mm. Dla doprowadzenia górnego węza sącepho naleź

podęczyć uchwyt do podwieszania węza [4-6] do listwy zaciskowej stołe pilarskiego.

Zestaw do odsysania CS 70 AB [4-4] (w CS 70 EBG wchodzi w zakres dostawy) sprowadza oba przytacja do odsysania razem, daneki czemu现阶段 podȩczyć odkurzac mobilny Festool z króccem o Ø 50 mm.

8.13 Ustawianie skali

Ustawic skele w zaleznosci od szerokosci tarczy.

8.14 Ustawianie ostony

Podczas ustawiania prowadnic ostonaMZe zostac zablokowana w gornej pozycji.

Zablokowac boczne zabezmieczne przechiwodpryskowe [8-3] za pomocz zaczepu blokujacego [8-2] w gornej pozycji.
Uniesz ostone iustawic w gornej pozycji [8-4]. Dokrecic scribe [8-1].
- Po zakończeniu ustawiania prowadnic odkrećic srube [8-1] i roztoźyc boczne zabezpieczenia przechiwodpryskowe [8-3]. Uwaga: Ostona i zabezpieczenia przechiwodpryskowe musza leźec swobodnia na płycie stótu (rys. 9).
Kiedy ostona nie jest uzywana, nalezy ja zawiesic na uchwycie [11-4].

9 Praca za pomocă urzadzenia

OSTRZEZENIE

Niebezpieczentwo zranienia

▶Podczas przy z użyciem urzadzenia naleź przechrzegrác wszystkichazoleć dotycznych bezpieczędstwa!!
- Przed przystapieniem do pracyNSE upewnic sie,czy wzystkiePokretta sa dokrecone.

Nie aberriać elementów o zbyt duzych rozmiarach i cięzarze, które mogtyby uszkodzić narzejdie.
Ze względow bezpieczędwa NIGDY nie pracstawicz zamontowanej górnje ostony [1-8] (z wyjalkiem cięc krytych).
Regulazioni nalezy dokonywac, gdy maszyna jest w bezruchu.

Ustawic górna ostone w taki sposob, aby przylegata do obradianego elementu.

9.1 Zastosowanie jakostolikowa pilarkatarczowa

W pilarkach stolikowych pilarka jest hieruchoma, a przyemieszczany jest aberriany element.

Pociagnac pilarke do przodu.
- Pozwolic, aby pilarka powoli przyzesuneta sie do tytu.
- Po kilku milimetrachdoğanDocisnác dzwignie zatrzaskowa [1-9]w doł.

Przy dalszym przyśuwaniu do tytu dzwignia zatrzaskowa zatrzaskuje sądru kociagowymi ustala pilarke na srodku stotu (pozycja pilarki stolikowej).

9.1a Ciecia wzdłuźne

Umiescić tarcze pilarska na srodku stolu, patrz Rozdz. 9.1.
Uzywac prowadnicy katowej jako liniatu (rys. 1) do prowadzenia przyzemiotu obrabianego.
Ustawic szerokosc cieci przy uzyciu podziatek.
Przesuwac element aberriany rekami, przy czym ramiona nie moga znajdowac sie na osi tarczy pilarskiej.
Do przesuwania elementu obrabianego przyte tarcze pilarska nalezy stosowac popychacz [11-2].
Jesli popychacz nie jest w uzyciu, nalezy go umieść w schowku na wyposañenie [11-4].

9.1b Ciecia skosne

W celu wykonania cięc skosnych naleź ustawic kát sarczy pilarskiej, patrz Rozdz. 8.7.

9.1c Ciecia kryte

Po zdęciu ostony klin Rozdzielajcy sąna przystawiać między dwoma pozycjami, poprzej mocne pociągniȩcie. Dla wzystkich zastosowan oprocz cię cropych klin Rozdzielajcy ustawia są w gornym położiu.

Przed rozpoczeciem pracy

Zdjać ostone [6-4].
Ustawic klin rozdzielajacy [6-1] w dolnym po-tozeniu poprzej silne naciść.

Wykonac cięcia kryt

Podczas wykonywania cięc krytych naleź szczególnie uwazać na wąsciwe prowadzenia narzej

dzia. Naleź przy tym mocno dociskać element aberriany do stotu. Wybrać sekwencjee cięcia tak, aby juices wcięta strona przyemiotu aberrianego nie byt strona, w ktora uderza narzejdie (ryzyko odrzut).

Wregi

Ustawic gtebokosc cipecia i prowadnice na pierwszym boku, na ktorym wykonywany jest wreg.
Wykonac pierwsze cięcie wȩgu, prowadźć przyzmiot ręcznie. Rece nie moga znajdownik sie w osi poruszania są tarczy.

Uzyc popychacza [11-2] do prowadzenia przyzmietu wzdłuz tarczy.

Obróci obrabiany przyedmiot.
Ustawic glebokosc cipecia i prowadnice na drugim boku, na ktorym wykonywany jest wreg.
Wykonac drugie ciècie wregu.

Uzyc popychacza [11-2] do prowadzenia przyzmietu wzdłuz tarczy.

Wykonywanie wrgów w elementach 12 mm za pomocapiarki tarczowej z zablokowanarcza

Wykorzystać przyktednice++,然是 poprzejczna (ilustracja 3).
▶Nalezy postepować zgodnie z instrukcjami dotyczymi cięc poprzejcznych (patrzrozdz. 9.2a).

Podczas wykonywania wrgów na krótkim boku NIGDY nie uzywać prowadnicy jako prowadnicy wzdrúznej.

Wpusty

Ustawic gtebokosc cięcia przy tarczy.
Uzyc prowadnicy.
▶Prowadzic przyedmiot recznie. Rece nie moga znajdowac sie w osi poruszania sie tarczy.

Uzyc popychacza [11-2] do prowadzenia przychodmiotu wzdtuz tarczy.

• Powtarzać proces do osiagniecia zadanej gte-bokość wpustu.

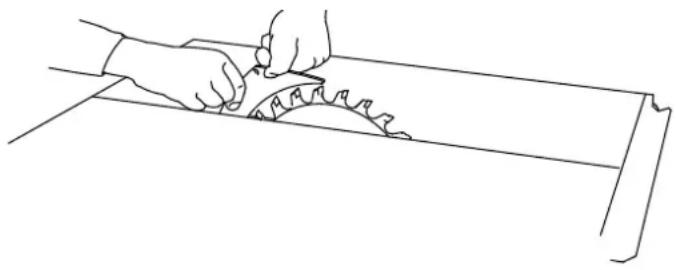

Po pracy

• Po wykonaniu ciec krytych ponownie ustawic klin Rozdzielajacy [6-1] w pozycji górnaj i zatożyć ostone [6-4].

Skomplikowane cięcia kryte

np. ciècie wgtèbne, ciècia z dwoma prowadnicami, wykonywanie wpustów i frezowanie profili i wydrażén sa niedozwolone.

9.1d Grzebień dociskowy

Wskazowka

Przy wykonywaniu cięc krytych korzystać z grzebienia dociskowej. Zamontowac grzebień dociskowy na prowadnicy i stole tak, aby mocno dociskat obrabiany element do stolu podczas cięcia. Grzebień dociskowy nie wchodzi w zakres dostawy.

9.1e Ciecia podtużne z nachyleniem

▶Podczas wykonywania cięc z nachyleniem w elementach o d胶囊cki krawędz i < 150 mm uzywać tylko lewej prowadnicy. Zapewnia to wiecej mistręsca między prowadnica a tarcza.

9.2 Wykorzystanie pilarki tarczowej

9.2a Ciecia poprzejne

Umiescić tarcze pilarska w pozycji z tytu stolu, patrz Rozdz. 8b.
Wykorzystywać prowadnicke kątowa są liniat poprzejcy lub kątowy [ilustracja 3], do ustawiania i przytrzymywania elementu obrabianego. We wpuść [3-8]ość umieść sci-fi sterbowe [nie wchodź w skład dostawy] i przyzmocowej nimi elementy obrabiane.

Przempowadzic ciècie.

Zwolnic blokade pilarki poprzej obrt w lewoPokretta [2-6].
Nastepnie pociagnac pilarke za to samo po-kretto [2-6] do przyodu.

• Po wykonaniu cięcia przyzesunść aggregat pilarski z powrotem do tytu, do pozycji wyjsciowej, przyźȩciem elementu obrabianego z prowadnicy katowej.

Wskazowska: Pilarke maya zablokowa w srod-kowej pozycji, naciskajc dzwignie blokujacaj - [1-9], daneki czemu elementy obstugowe beda tawo dostepne. Blokade zwalnia sie obracajacPokretto [2-6] w lewo.

9.2b Ciecia skość

W przypadku wykonywania cięc pod katem na-lezy ustawic kat uciosu tarczy, patrz Rozdz. 8.7. Prowadnica kątowa znaduju sie po prawej stronie stotu.

W przypadku wykonywania cięc pod katem naleź ustawic prowadnicę katowa, patrz Rozdz. 8.10.

9.3. Popychacz

Jesli popychacz [11-2] nie jest w użyciu,NSEgo umieść w schowku na wyposzazenia [11-4].

10 Konserwacja i utrzymanie wczystosci

OSTRZEŽENIE

NiebezpieczeINSTwo wypadku, porazenie pradem

Przed przystapieniem do ustawiania, konserwacji lub naprawy nalezy wciagnac wtyczke przewodu zasilajacego.

Wszelkie prace zwiazane z konserwacja i czyszczemien narźedzia, króre wymagaja otwarcia obudowy silnika, moga byc wykonywane wyłącznie przyżozstawany warsztat serwisowy.
- Uszkodzone urzadzenia zabezpieczajace i elementy zgodnie z przyznaczeniem musza zostac naprawione lub wymienione przyez autoryzowany warsztat SPECIALISTYCNY, o ile niema innychazolew w instrukcji uzytkOWANIA.

Serwis i naprawa wytycznie u producen
ta i w certyfikowanych warsztatach. Naj
bliszysz adres znalezcozza na:
www.festool.pl/serwis

Stosowac wyłacznie oryginalne częci zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

Urzadzenie wyposazone jest w samowyțaczajace spejalne szczotki weglowe. Jesli są one zuzyte, nastepuje automatyczne przerwanie zasilania i urzadzenie zatrzymuje sie.

Dla zapewnienia prawidtowego funkcjonowania urzadzenie nalezy regularnie poddawać konserwacci:

• Usuwac nagromadzony pyt poprzej odsysanie.
• Utrzymywać drażki prowadźce w czystosci i regularnie smarowania.
• Utrzymywać w czystosci kota zębate za uchwym tem obrotowym [2-3].
  Zuzyta lub uszkodzona wiktadke stotowa [1-7] nalezy wymienic.
• Zatkanie kanatu odsysajacego dolnej ostony przyze opadajace drzazgi moza usunac odkrecajacPokretto [5-8] i otwierajac klape [5-6] na ok. 8 mm.
• Przy duzych zatkaniach lub zakleszczeniach pozostatosci po cięciuromatico odkrećcie zamknięcia [5-7] za pomocamy kluca szejciokatnégo, tak aby klape [5-6]romaticbyto otworzyc catkowicie. Przed uruchomieniem klape naleź porownie zamknac.
• Po zakończeniu pracy naleźny nawinȩć przyzwód zasilajść [11-1] na uchwyty [11-4].
• Tłumik powoduje, ze.agregat pilarski na catej dṭugosci przesuwu rōwnomiernie przesuwasa sie do tytu. W przechiwnym wypadku tłumik=noza wyregulować poprzej otwor [4-5]. Wzmocnienie Dziatania tμmίacego=noi angića poprzej obracanie w prawoŚ Ruby nastawczyj.

rożnych materiały, Festool thereof zarcze pillarskie dostosowane spezialnie do danego urzadzenia. Numery zamówien elementów wyposzazenia i narędziznajdziesz u swojego partnera handlowego.

12 Utylizacja

Nie wolno wyrzuć narędzi elektrycznych wraz z odpadami domowymi! Urzadzenia, wyposzażenie i opakowania naleź przy przekazać zgodnia z przy被抓isami o ochrione sądowiska do odzysku surowcow w tymorych. Naleź przy tym przystrzejność obłowiazujacych przy被抓isów państwoych.

Tylko UE: Zgodnie z europejska dyrektywa dotyczaca zuzytych urzadzen elektrycznych i elektronicznych i jej transpozycja do prawa krajowego, zuzyte elektronarzedzia podlegaja segregacioni recyklingowiw sposob przyjazny srodowisku.

Informacja dotyczze Rozporzadzenia REACH:

www.festool.com/reach

Czyszczenie filtra (tylko CS 70 EBG)

Jesli cykle wyłuczania kontrl temperature (patrz rodz. 7.1) stanza sie krótsze bez nadmier-nego obciżenia, naleź oczyScić filtr ssania powietrza [4-2].

OdkrecicPokretto [4-1].
Wyjac wiktad filtra.

Wytrzasnac pyt lub odkurzyc powierzchnie filtra.
Ponownie wtozyc filtr.

① Uszkodzony filtr naleź zastapić nowym wiktadem filtracyjnym.

11 Wyposazenie, narzedzia

Firma Festool offering kompleksowe wyposa-zenie, ułatwiejać roźnorodne i efektywne wykorzystania posiadanego elektronarżędzia, np.: element rozszerżajcy stót, element przyȩdużajcy stót, stót przyśuwny, prowadnica do obcinania dędgich elementów, zestaw do odsysania.

W celu umožliwienia szybkiej i czystej obrobki

14

15
