MODE D'EMPLOI KD50X81K SONY
À propos des manuels
Ce téléviseur est livré avec les manuels suivants. Conservez les manuels à titre de référence.
Guide d'installation
- Installation et configuration du téléviseur.
Guide de référence (ce manuel) / Documentation de sécurité
- Consignes de sécurité, télécommande, dépannage, fixation murale, spécifications, etc.
Guide d'aide (Manuel en ligne)
- Paramètres, fonctions, connexion internet, dépannage, etc.
- Pour l'ouvrir, appuyez sur la touche → (Sélection de l'entrée) de la télécommande et sélectionnez [Aide]. Si [Aide] n'existe pas, sélectionnez [Modifier] et ajoutez [Aide].
- Vous pouvez vous reporter au Guide d'aide avec votre smartphone.
- Avant d'utiliser le téléviseur, lisez les « Consignes de sécurité ».
- Lisez la documentation de sécurité fournie pour plus d'informations de sécurité.
- Les images et illustrations reprises dans ce manuel et dans le Guide d'installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.
- Le « x »/« xx » qui apparaît dans le nom de modèle correspond à un chiffre qui désigne la présentation, la couleur ou la norme de télévision.
AVIS IMPORTANT
Avis concernant les équipements radio
Le soussigné, Sony Corporation, déclare que les équipements radioélectriques de type KD-75X82K, KD-75X81K, KD-65X82K, KD-65X81K, KD-65X80K, KD-55X82K, KD-55X81K, KD-55X80K, KD-50X82K, KD-50X81K, KD-50X80K, KD-43X82K, KD-43X81K, KD-43X80K sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : https://compliance.sony.eu
Pour cet équipement radio, les restrictions de mise en service ou de demandes d'autorisation d'utilisation suivantes s'appliquent en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :
La bande 5150 - 5350 MHz est limitée aux utilisations en intérieur uniquement.
Consignes de sécurité
Transport
- Avant de transporter le téléviseur, débranchez tous ses câbles.
- La présence de deux personnes ou plus est nécessaire pour le transport des téléviseurs de grande taille.
- Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N'exercez aucune pression sur le panneau ni sur le cadre qui entoure l'écran.
- Pour soulever ou déplacer le téléviseur, saisissez-le par sa base.
- Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.
- Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine.

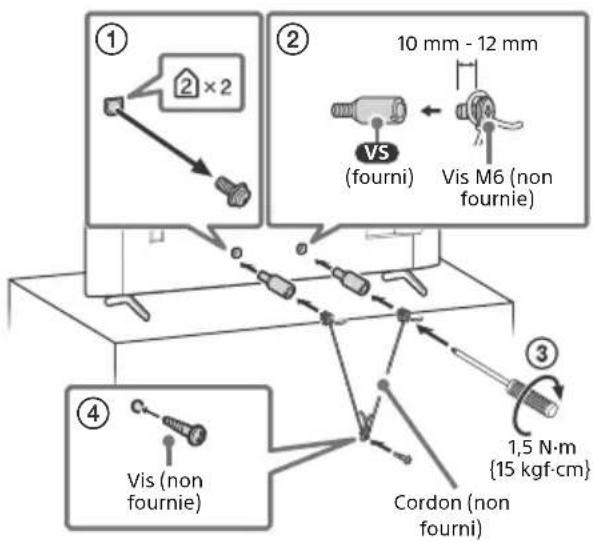

Prévention des basculements
② × 2
10 mm - 12 mm
VS
(fourni) Vis M6 (non fournie)
③
④
Vis (non fournie)
Cordon (non fournie)
1,5 N·m
{15 kgf·cm}

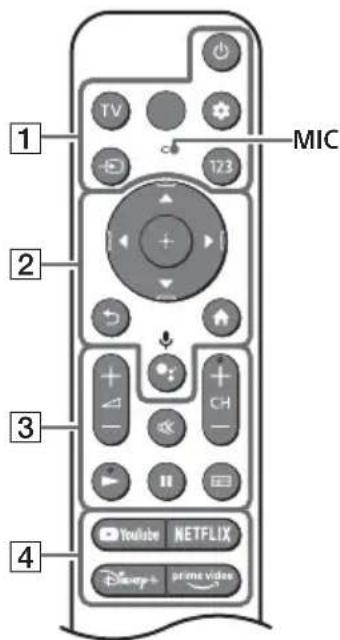

Télécommande et téléviseur
La forme de la télécommande, la disposition, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de téléviseur/réglages du téléviseur ^*1 .
TV
MIC
2
123
+
-
+
-
CH
-
+
-
YouTube NETFLIX
Disney+ prime video
4
1 (Alimentation)
TV : Affiche la liste des chaînes de télévision ou commute l'entrée.
(Paramètres rapides) : Pour afficher les Paramètres rapides.
(Sélection de l'entrée) : Pour afficher et sélectionner la source d'entrée, etc.
123 (Menu de contrôle) : Affichez le Menu de contrôle.
2 ▲ / ▼ / ◀ / ▶ / ⊙ : Navigation et sélection du menu à l'écran.
(Retour)
(Accueil)
(Assistant Google) /
(Microphone) : Utilise l'Assistant Google*2*3 ou la recherche vocale*3.
3 +1 - (Volume)
※ (Coupure du son) ^*4
CH + / - (Chaîne)
/11
(Guide) : Affiche le guide des programmes numériques du téléviseur ou du Décodeur Câble/Satellite ^*5 .
4 Touches d'applications
5 BUILT-IN MIC SWITCH (Commutateur du microphone intégré)*2 : Allumer/Éteindre le micro intégré.
6 (Alimentation)
7 Capteur de télécommande / Capteur de lumière / LED
8 MICRO intégré ^236 : Pour activer le micro intégré, appuyez sur la touche Assistant Google/microphone de la télécommande et suivez les instructions qui s'affichent à l'écran.
*1 Pour les autres modèles de télécommande, reportez-vous au Guide d'aide en ligne pour plus de détails.
*2 Uniquement pour certaines régions, certains pays ou certains modèles et certaines langues.
*3 L'Assistant Google ou la recherche vocale nécessite une connexion à Internet.
*4 Le raccourci de l'accessibilité est disponible en maintenant enfoncé (Coupure du son).
*5 Le réglage [Configuration de votre décodeur Câble/Satellite] est nécessaire.
*6 La consommation électrique augmente lorsque le micro est activé puisqu'il reste à l'écoute.
Pour plus d'informations, consultez le Guide d'aide. Appuyez sur la touche → (Sélection de l'entrée) de la télécommande et sélectionnez [Aide]. Si [Aide] n'existe pas, sélectionnez [Modifier] et ajoutez [Aide].
Gestion des câbles de la caméra microphone en option
Utilisation de la barre de son (non fournie)
(KD-75X82K / 65X82K / 55X82K / 50X82K / 43X82K)
■ Position recommandée (devant le téléviseur)
Placez la barre de son (non fournie) devant le support de table du téléviseur.
■ Autre position possible (sur le support de table)
S'il n'y a pas assez d'espace pour placer la barre de son devant le téléviseur, fixez le pied en caoutchouc FT (fourni avec le téléviseur) au niveau de la partie inférieure de la barre de son (non fournie) et placez la barre de son au-dessus du support de table.
- Assurez-vous que la hauteur de la barre de son ne perturbe pas la communication entre la télécommande et le capteur infrarouge de votre téléviseur.
- En utilisant les pieds en caoutchouc, la qualité du son peut varier en fonction du modèle de barre de son.
- Ne couvrez pas le trou de ventilation et l'étiquette d'identification avec le pied en caoutchouc.
- Assurez-vous de conserver le pied en caoutchouc en lieu sûr, hors de la portée des enfants. (ex.: lorsque la barre de son est en réparation)
Dépannage
Pour les dépannages généraux tels que : écran noir, absence de son, image figée, téléviseur ne réagissant plus pas de réaction du téléviseur ou perte de réseau, suivez les étapes ci-après.
1 Redémarrez votre téléviseur en appuyant sur la touche de mise en marche de la télécommande pendant environ cinq secondes. Le téléviseur redémarre. Si le téléviseur n'est pas remis en état, essayez de débrancher le cordon d'alimentation secteur, puis appuyez sur le touche de mise en marche du téléviseur et relâchez-la. Attendez deux minutes et branchez le cordon d'alimentation secteur.
Ou appuyez sur la touche de mise en marche sur le téléviseur pendant environ 40 secondes jusqu'à ce que le téléviseur se mette hors tension.
2 Reportez-vous au menu Aide illustré ci-dessous.
3 Raccordez votre téléviseur à Internet et effectuez une mise à jour du logiciel. Sony vous recommande de mettre à jour le logiciel de votre téléviseur régulièrement. Les mises à jour fournissent de nouvelles fonctionnalités et améliorent les performances.
4 Allez sur le site Web d'assistance Sony (informations fournies à la fin de ce manuel).
Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du téléviseur.
L'initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement.
La télécommande ne fonctionne pas.
- Remplacez les piles.
Le mot de passe du verrouillage parental a été oublié.
- Saisissez 9999 comme code PIN et saisissez le nouveau code PIN.
Pour plus d'informations sur le dépannage, consultez le Guide d'aide.
Appuyez sur la touche →
(Sélection de l'entrée) de la
télécommande et sélectionnez
[Aide]. Si [Aide] n'existe pas,
sélectionnez [Modifier] et ajoutez
[Aide].
Spécifications
Système
Type d'affichage : LCD (écran à cristaux liquides), Rétro-éclairage LED
Norme de télévision : Selon le choix de votre pays/région/modèle de téléviseur
Analogique : B/G, D/K, I
Numérique : DVB-T/DVB-C/DVB-T2
Satellite : DVB-S/DVB-S2
Norme de couleurs : PAL/SECAM/NTSC3.58
(Vidéo uniquement)/NTSC4.43 (Vidéo uniquement)
Canaux couverts : Selon le choix de votre pays/région/modèle de téléviseur
Analogique : UHF/VHF/Câble
Numérique : UHF/VHF/Câble
Satellite : Fréquence intermédiaire
950-2150 MHz
Sortie son : 10 W + 10 W
Technologie sans fil
Protocole IEEE 802.11a/b/g/n/ac
Bluetooth ^® Version 4.2
| Plage de fréquences Puissance de sortie |
| LAN sans fil (Téléviseur) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 20,0 dBm |
| 5470-5725 MHz | < 20,0 dBm |
| 5725-5850 MHz | < 13,9 dBm |
| Bluetooth®(Téléviseur) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth®(RMF-TX800U) |
| 2400-2483,5 MHz < 10,0 dBm |
Prises d'entrée/de sortie
Antenne/câble
Borne 75 ohms externe pour VHF/UHF
Antenne satellite
Connecteur femelle type-F, 75 ohms.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone,
Diffusion par câble unique EN50494.
→ / → AV IN
Entrée audio/vidéo (mini-prise)
HDMI IN 1/2/3/4 (Compatible HDCP 2.3)
Vidéo :
4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p
(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×
Reportez-vous au Guide d'aide en ligne pour plus de détails.
Sauf mode eARC
PCM linéaire 5,1 canaux : 32/44,1/48/88,2/
96/176,4/192 kHz 16/20/24 bits, Dolby
Audio, Dolby Atmos, DTS
Reportez-vous au Guide d'aide en ligne pour plus de détails.
En mode ARC
PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS
Prise optique numérique (PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, DTS)
1, 2(HDD REC)* 5
Port pour périphérique USB (2 Disque dur USB pour la fonction REC)
Le port USB 1 prend en charge la High Speed USB (USB 2.0)
Le port USB 2 prend en charge la Super Speed USB (USB 3.2 Gen 1)
1
Fente CAM (Module pour système à contrôle d'accès)
LAN
Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication ne sont pas garantis.)
Puissance, fiche produit et autres
Alimentation
220 V - 240 V CA, 50 Hz
Taille d'écran (mesurée en diagonale) (Environ)
KD-75X8xK : 189,3 cm / 75 pouces
KD-65X8xK : 163,9 cm / 65 pouces
KD-55X8xK : 138,8 cm / 55 pouces
KD-50X8xK : 125,7 cm / 50 pouces
KD-43X8xK : 108,0 cm / 43 pouces
Consommation électrique
En mode [Standard]
KD-75X8xK : 194 W
KD-65X8xK:147 W
KD-55X8xK : 127 W
KD-50X8xK : 89 W
KD-43X8xK : 65 W
Consommation électrique en veille ^6*7
0,50 W (25 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage (horizontal × vertical) (points)
3840 × 2160
Puissance de sortie nominale
500 mA (pour USB 1), 900 mA (pour USB 2)
Dimensions (Environ) (l × h × p) (cm)
Avec support de table
KD-75X82K : 167,5 × 104,0 × 44,4
KD-75X81K : 167,5 × 104,1 × 41,2
KD-65X82K:145,2×90,8×32,5
KD-65X81K / 65X80K : 145,2 × 90,6 × 33,9
KD-55X82K : 123,3 × 78,5 × 32,5
KD-55X81K / 55X80K : 123,3 × 78,3 × 33,9
KD-50X82K : 111,9 × 71,6 × 30,3
KD-50X81K / 50X80K : 111,9 × 71,6 × 28,8
KD-43X82K : 96,4 × 63,0 × 30,3
KD-43X81K / 43X80K : 96,4 × 62,9 × 28,8
Sans support de table
KD-75X8xK : 167,5 × 96,2 × 7,3
KD-65X8xK : 145,2 × 83,6 × 7,2
KD-55X8xK : 123,3 × 71,3 × 7,2
KD-50X8xK : 111,9 × 64,9 × 7,0
KD-43X8xK:96,4×56,3×6,9
Largeur du support (Environ) (cm)
Position standard :
KD-75X82K : 62,3
KD-75X81K : 132,9
KD-65X82K : 50,9
KD-65X81K / 65X80K : 120,9
KD-55X82K : 51,0
KD-55X81K / 55X80K : 106,1
KD-50X82K : 63,1
KD-50X81K / 50X80K : 66,5
KD-43X82K : 63,1
KD-43X81K / 43X80K : 66,5
Position étroite :
KD-75X81K : 55,9
KD-65X81K / 65X80K : 47,9
KD-55X81K / 55X80K : 45,8
Poids (Environ) (kg)
Avec support de table
KD-75X82K : 36,7
KD-75X81K : 33,5
KD-65X82K : 25,2
KD-65X81K / 65X80K : 22,7
KD-55X82K : 19,4
KD-55X81K / 55X80K : 16,9
KD-50X82K : 15,4
KD-50X81K / 50X80K : 13
KD-43X82K : 13,1
KD-43X81K / 43X80K : 10,7
Sans support de table
KD-75X8xK : 32,2
KD-65X8xK : 21,7
KD-55X8xK : 15,9
KD-50X8xK : 12,4
KD-43X8xK : 10,1
Autres
Accessoires en option
Support de fixation murale : SU-WL850
(KD-75X8xK / 65X8xK / 55X8xK uniquement)
Support de fixation murale : SU-WL450

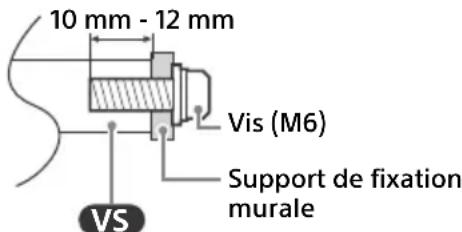

Diamètre et longueur de la vis :
Vis (M6)
Support de fixation
murale
VS
Caméra Microphone : CMU-BC1
Température de fonctionnement : 0 °C – 40 °C
Humidité de fonctionnement : 10 % - 80 % HR (sans condensation)
*1 Si la valeur d'entrée est 4096 × 2160p et que [Mode Large] est réglé sur [Normal], la résolution s'affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etiré 1] ou [Etiré 2].
*2 Reportez-vous au menu à l'écran pour régler [Format du signal HDMI].
*3 Reportez-vous au Guide d'aide en ligne pour plus de détails.
*4 Raccordez votre système audio au HDMI IN 3 pour acheminer l'audio de votre téléviseur vers votre système audio.
*5 Fonction non disponible en Italie.
*6 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.
*7 La consommation électrique en veille augmentera lorsque votre téléviseur sera connecté au réseau.
Remarque
- La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de téléviseur et les stocks.
- La conception et les spécifications sont sujettes à modification sans préavis.
- Des abonnements à des services et à des applications peuvent être requis et des conditions, des frais et/ou des frais supplémentaires peuvent s'appliquer lorsque vous utilisez l'Assistant Google.
- La fiche produit de ce manuel concerne le RÈGLEMENT DÉLÉGUÉ (UE) 1062/2010 DE LA COMMISSION. Reportez-vous à son site Web pour plus d'informations sur le règlement (UE) 2019/2013.
Numéro d'enregistrement du produit (RÈGLEMENT DÉLÉGUÉ (UE) 2019/2013 DE LA COMMISSION)
KD-75X82K (1020625), KD-75X81K (1020623),
KD-65X82K (1020621), KD-65X81K (1020618),
DiSEqC 1.0, LNB 13 V/18 V & ton 22 kHz,
