MANUAL DE USUARIO KD50X81K SONY

Acerca de los manuales

Este televisor se entrega con los siguientes manuales. Conserve los manuales para poderlos consultar en el futuro.

Guía de configuración

- Instalación y configuración del televisor.

Guía de referencia (este manual) / Documentación de seguridad

- Información de seguridad, mando a distancia, solución de problemas, instalación en la pared, especificaciones, etc.

Guía de ayuda (manual en pantalla)

• Ajustes, funciones, conexión a Internet, solución de problemas, etc.
• Para abrir, pulse (Selección de la entrada) en el mando a distancia y seleccione [Ayuda]. Si no existe [Ayuda], seleccione [Editar] y añada [Ayuda].

- Puede consultar la Guía de ayuda desde su smartphone.

• Antes de utilizar el televisor, lea el apartado "Información de seguridad".
• Lea la documentación de seguridad suministrada para obtener información adicional sobre seguridad.
• Las imágenes y las ilustraciones utilizadas en la Guía de configuración y este manual son solo ejemplos y pueden no coincidir con el producto real.
• La "x"/"xx" que aparece en el nombre del modelo corresponde a un dígito numérico relacionado con el diseño, el color o el sistema de televisión.

AVISO IMPORTANTE

Nota sobre equipos inalámbricos

Por la presente, Sony Corporation declara que los tipos de equipo radioeléctrico KD-75X82K, KD-75X81K, KD-65X82K, KD-65X81K, KD-65X80K, KD-55X82K, KD-55X81K, KD-55X80K, KD-50X82K, KD-50X81K, KD-50X80K, KD-43X82K, KD-43X81K, KD-43X80K son conformes con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: https://compliance.sony.eu

Para este equipo de radio, aplican las siguientes restricciones de puesta en servicio o requisitos de autorización de uso en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : La banda de 5150 - 5350 MHz solo está permitida para operaciones en interiores.

Información de seguridad

Transporte

• Desconecte todos los cables antes de transportar el televisor.
• Se necesitan dos o más personas para transportar un televisor grande.
• Al transportar el televisor manualmente, sujételo de la forma descrita a continuación. No ejerza presión sobre la pantalla ni el marco que la rodea.
• Al levantar o mover el televisor, sujételo con firmeza por su parte inferior.

• Durante el transporte, no someta el televisor a sacudidas o vibraciones excesivas.
• Cuando transporte el televisor para repararlo o cuando lo cambie de sitio, embálelo con la caja y el material de embalaje originales.

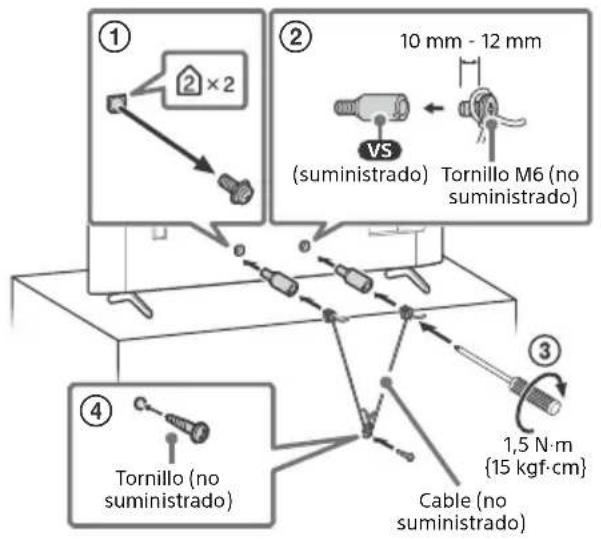

Prevención de volcado

① ② 10 mm - 12 mm VS (suministrado) Tornillo M6 (no suministrado) ③ ④ Tornillo (no suministrado) 1,5 N·m {15 kgf·cm} Cable (no suministrado)

Mando a distancia y televisor

La forma del mando a distancia, la distribución, la disponibilidad y la función de sus botones pueden variar en función del país, la región, el modelo o los ajustes del televisor ^4 .

1 TV MIC 2 123 + - CH + - YouTube NETFLIX Disney+ prime video 3 4

1 Ⓧ(Encendido)

TV: Visualiza una lista de canales de TV o cambia a entrada.

(Configuración rápida): Visualice la configuración rápida.
(Selección de la entrada): Permite ver y seleccionar la fuente de entrada u otras.

123 (Menú de control): Visualice el Menú de control.

2 ▲ / ▼ / ◀ / ▶ / ⊕: Navegación y selección de menús en pantalla.

(Atrás)
(Inicio)
(Asistente de Google) / ↓

(Micrófono): Utilice el Asistente de Google ^23 o la búsqueda por voz ^*3 .

3 +1 - (Volumen)

(Silenciamiento)*4

CH + / - (Canal)

/11

(Guía): Visualiza la guía de programas digitales del TV o receptor de cable/satélite ^4 .

4 Botones de la aplicación


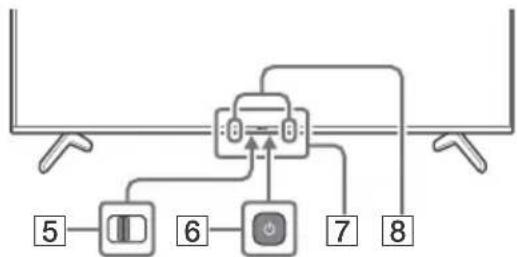

5 BUILT-IN MIC SWITCH (Cambio de micrófono integrado)*2: Encienda o apague el micrófono integrado.
6 (Encendido)
7 Sensor del mando a distancia / Sensor de luz / LED
8 Micrófono integrado ^2,3,6 : Para habilitar el micrófono integrado, pulse el botón del Asistente de Google/micrófono en el mando a distancia y, luego, siga las instrucciones en pantalla.
*1 Para otros modelos de mando a distancia, consulte la Guía de ayuda en línea para obtener más información.
*2 Solo para algunas regiones/países/modelos/idiomas.
*3 El Asistente de Google o la búsqueda por voz requiere una conexión a Internet.
*4 El atajo de accesibilidad estará disponible pulsando y manteniendo pulsado (Silenciamiento).
*5 El ajuste de [Configuración del Receptor de cable/satélite] es necesario.
*6 El consumo de energía aumentará cuando el micrófono integrado esté habilitado, ya que siempre está activado.

Para obtener más información, consulte la Guía de ayuda.

Presione → (Selección de la entrada) en el mando a distancia y seleccione [Ayuda]. Si no existe [Ayuda], seleccione [Editar] y añada [Ayuda].

Gestión del cable del conjunto de cámara y micrófono opcional

Utilizando una barra de sonido (no suministrada)

(KD-75X82K / 65X82K / 55X82K / 50X82K / 43X82K)

■ Recomendado (delante del televisor)

Coloque la barra de sonido (no suministrada) delante del soporte de sobremesa del televisor.

■ Alternativa (sobre el soporte de sobremesa)

Si no hay suficiente espacio para colocar la barra de sonido delante del televisor, monte las patas de goma FT (incluidas con el televisor) en la base de la barra de sonido (no suministrado) y coloque la barra de sonido encima del soporte de sobremesa.

• Asegúrese de que la altura de la barra de sonido no bloquee la trayectoria entre el mando a distancia y el sensor infrarrojo del televisor.
• Al utilizar las patas de goma, el sonido puede variar en función del modelo de barra de sonido.
• No cubra el orificio de ventilación ni la etiqueta de identificación con las patas de goma.
• Asegúrese de guardar las patas de goma desmontadas en un lugar seguro y alejado de los niños. (Por ejemplo, al enviar la barra de sonido a reparar)

Solución de problemas

Para la solución de problemas generales en situaciones como, por ejemplo, pantalla negra, no hay sonido, imagen congelada, el televisor no responde o la conexión de red se ha perdido, realice los pasos siguientes.

1 Reinicie el televisor pulsando el botón de encendido en el mando a distancia durante aproximadamente cinco segundos. El televisor se reiniciará. Si el televisor no se recupera, intente desenchufar el cable de corriente y, luego, pulsar el botón de encendido en el televisor y soltarlo. Espere durante dos minutos y conecte el cable de alimentación.
También puede intentar pulsar el botón de encendido en el televisor durante unos 40 segundos hasta que este se apague.
2 Consulte el menú de ayuda que se muestra a continuación.
3 Conecte el televisor a Internet y realice una actualización de software. Sony recomienda actualizar siempre el software del televisor. Las actualizaciones de software mejoran el rendimiento del televisor y añaden nuevas funciones.
4 Visite el sitio web de soporte de Sony (encontrará la información al final de este manual).

Al conectar el televisor, es posible que no se encienda aunque pulse el botón de encendido del mando a distancia o del televisor.

El sistema tarda un tiempo en inicializarse. Espere aproximadamente un minuto y vuelva a intentarlo.

El mando a distancia no funciona.

- Cambie las pilas.

Se ha olvidado la contraseña del bloqueo paterno.

- Introduzca 9999 para el PIN e introduzca el nuevo PIN.

Para obtener más información sobre la solución de problemas, consulte la Guía de ayuda. Presione → (Selección de la entrada) en el mando a distancia y seleccione [Ayuda]. Si no existe [Ayuda], seleccione [Editar] y añada [Ayuda].

Especificaciones

Sistema

Sistema de panel: Panel LCD (pantalla de cristal líquido), Retroiluminación LED

Sistema de televisión: Según el país/selección de área/modelo de televisor

Cobertura de canales: Según el país/selección de área/modelo de televisor

Satélite: Frecuencia intermedia 950-2150 MHz

Salida de sonido: 10 W + 10 W

Tecnología inalámbrica

Protocolo IEEE 802.11a/b/g/n/ac

Bluetooth® versión 4.2

Intervalo de frecuencias	Potencia de salida
LAN inalámbrica (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth®(TV)
2400-2483,5 MHz < 10,0 dBm
Bluetooth®(RMF-TX800U)
2400-2483,5 MHz < 10,0 dBm

Conectores de entrada/salida

Antena/Cable

Terminal externo de 75 ohmios para VHF/UHF Antena de satélite

Distribución de cable único EN50494.

→ / → AV IN

Entrada de vídeo/audio (miniconector)

HDMI IN 1/2/3/4 (Compatible con HDCP 2.3)

Vídeo:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

Consulte la Guía de ayuda en línea para obtener más detalles.

Excepto en el modo eARC

PCM lineal de 5,1 canales: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bits, Dolby

Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (Solo HDMI IN 3)*4

En el modo eARC

Consulte la Guía de ayuda en línea para obtener más detalles.

En el modo ARC

PCM lineal de dos canales: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

2 USB para función REC)

El puerto USB 1 es compatible con USB de alta velocidad (USB 2.0)

El puerto USB 2 es compatible con Super Speed USB (USB 3.2 Gen 1)

Ranura CAM (módulo de acceso condicional)

Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo de la red. No se garantizan la frecuencia y la calidad de comunicación).

Alimentación, ficha de producto y otros

Requisitos de alimentación

220 V - 240 V CA, 50 Hz

Tamaño de la pantalla (medida diagonalmente) (Aprox.)

KD-75X8xK: 189,3 cm / 75 pulgadas

KD-65X8xK: 163,9 cm / 65 pulgadas

KD-55X8xK: 138,8 cm / 55 pulgadas

KD-50X8xK: 125,7 cm / 50 pulgadas

KD-43X8xK: 108,0 cm / 43 pulgadas

Consumo de energía

En el modo [Estándar]

KD-75X8xK: 194 W

KD-65X8xK: 147 W

KD-55X8xK: 127 W

KD-50X8xK: 89 W

KD-43X8xK: 65 W

Consumo de energía en modo de espera ^6*7

0,50 W (25 W en el modo de actualización del software/EPG)

Resolución de la pantalla (horizontal × vertical)

(píxeles)

3840 × 2160

Potencia de salida

500 mA (para USB 1), 900 mA (para USB 2)

Dimensiones (Aprox.) (ancho x alto x fondo) (cm)

con soporte de sobremesa

KD-75X82K: 167,5 × 104,0 × 44,4

KD-75X81K: 167,5 × 104,1 × 41,2

KD-65X82K: 145,2 × 90,8 × 32,5

KD-65X81K / 65X80K: 145,2 × 90,6 × 33,9

KD-55X82K: 123,3 × 78,5 × 32,5

KD-55X81K / 55X80K: 123,3 × 78,3 × 33,9

KD-50X82K: 111,9 × 71,6 × 30,3

KD-50X81K / 50X80K: 111,9 × 71,6 × 28,8

KD-43X82K: 96,4 × 63,0 × 30,3

KD-43X81K / 43X80K: 96,4 × 62,9 × 28,8

sin soporte de sobremesa

KD-75X8xK: 167,5 × 96,2 × 7,3

KD-65X8xK: 145,2 × 83,6 × 7,2

KD-55X8xK: 123,3 × 71,3 × 7,2

KD-50X8xK: 111,9 × 64,9 × 7,0

KD-43X8xK: 96,4 × 56,3 × 6,9

Anchura del soporte (Aprox.) (cm)

Posición estándar:

KD-75X82K: 62,3

KD-75X81K: 132,9

KD-65X82K: 50,9

KD-65X81K / 65X80K: 120,9

KD-55X82K: 51,0

KD-55X81K / 55X80K: 106,1

KD-50X82K: 63,1

KD-50X81K / 50X80K: 66,5

KD-43X82K: 63,1

KD-43X81K / 43X80K: 66,5

Posición estrecha:

KD-75X81K: 55,9

KD-65X81K / 65X80K: 47,9

KD-55X81K / 55X80K: 45,8

Peso (Aprox.) (kg)

con soporte de sobremesa

KD-75X82K: 36,7

KD-75X81K: 33,5

KD-65X82K: 25,2

KD-65X81K / 65X80K: 22,7

KD-55X82K: 19,4

KD-55X81K / 55X80K: 16,9

KD-50X82K: 15,4

KD-50X81K / 50X80K: 13

KD-43X82K: 13,1

KD-43X81K / 43X80K: 10,7

sin soporte de sobremesa

KD-75X8xK: 32,2

KD-65X8xK: 21,7

KD-55X8xK: 15,9

KD-50X8xK: 12,4

KD-43X8xK: 10,1

Otros

Accesorios opcionales

Soporte de pared: SU-WL850 (solo

KD-75X8xK / 65X8xK / 55X8xK)

Soporte de pared: SU-WL450

Diámetro y longitud del tornillo:

10 mm - 12 mm Tornillo (M6) Soporte de pared VS

Conjunto de cámara y micrófono: CMU-BC1

Temperatura de funcionamiento: De 0 °C a 40 °C

Humedad de funcionamiento: 10 % - 80 % RH (sin condensación)

*1 Si se introduce 4096 × 2160p y [Modo horizontal] se cambia a [Normal], la resolución mostrada será 3840 × 2160p. Para ver 4096 × 2160p, cambie el ajuste de [Modo horizontal] a [Completo 1] o [Completo 2].

*2 Consulte el menú en pantalla para configurar [Formato de señal HDMI].

*3 Consulte la Guía de ayuda en línea para obtener más detalles.

*4 Conecte su sistema de audio a HDMI IN 3 para enviar el audio del televisor a su sistema de audio.

*5 Esta función no está disponible en Italia.

*6 El consumo de energía en modo de espera especificado se alcanza cuando el televisor termina los procesos internos necesarios.

*7 El consumo de energía en modo de espera aumenta si el televisor está conectado a la red.

Nota

• La disponibilidad de los accesorios opcionales depende del país, la región, el modelo de televisor y las existencias.
• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Es posible que se requieran suscripciones para servicios y aplicaciones y que se apliquen términos, condiciones y/o cargos adicionales cuando se utiliza el Asistente de Google.
• La ficha de producto en este manual es para el REGLAMENTO DELEGADO (UE) DE LA COMISIÓN 1062/2010. Consulte su sitio web para obtener información sobre (UE) 2019/2013.

Número de registro de producto (REGLAMENTO DELEGADO (UE) DE LA COMISIÓN 2019/ 2013)

KD-75X82K (1020625), KD-75X81K (1020623),

KD-65X82K (1020621), KD-65X81K (1020618),
