MANUALE UTENTE KD50X81K SONY
Questo televisore è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri.
Guida di installazione
- Installazione e configurazione del televisore.
Guida di riferimento (questo manuale) / Documentazione di sicurezza
- Avvertenze sulla sicurezza, telecomando, risoluzione dei problemi, installazione su parete, caratteristiche tecniche, ecc.
Guida (Manuale su schermo)
- Impostazioni, funzioni, connessione Internet, risoluzione dei problemi, ecc.
- Per aprirla, premere (Selezione ingresso) sul telecomando e selezionare [Guida]. Se [Guida] non esiste, selezionare [Modifica] e aggiungere [Guida].
- È possibile consultare la Guida con lo smartphone.
- Prima di mettere in funzione il televisore, leggere le "Avvertenze sulla sicurezza".
- Leggere la documentazione di sicurezza in dotazione per ulteriori informazioni sulla sicurezza.
- Le immagini e le illustrazioni utilizzate nella Guida di installazione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.
- La "x"/"xx" che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o al sistema TV.
NOTA IMPORTANTE
Nota per le apparecchiature radio
Il fabbricante, Sony Corporation, dichiara che i tipi di apparecchiatura radio KD-75X82K, KD-75X81K, KD-65X82K, KD-65X81K, KD-65X80K, KD-55X82K, KD-55X81K, KD-55X80K, KD-50X82K, KD-50X81K, KD-50X80K, KD-43X82K, KD-43X81K, KD-43X80K sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://compliance.sony.eu
Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l'autorizzazione all'uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : la restrizione della banda 5150 - 5350 MHz si limita esclusivamente al funzionamento in interni.
Avvertenze sulla sicurezza
Trasporto
- Prima di trasportare il televisore, scollegare tutti i cavi.
- Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone.
- Quando si trasporta il televisore manualmente, sostenerlo come mostrato sotto. Non praticare pressione sul pannello e sulla cornice intorno allo schermo.
- Quando si solleva o si sposta il televisore, tenerlo saldamente dal lato inferiore.
- Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
- Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

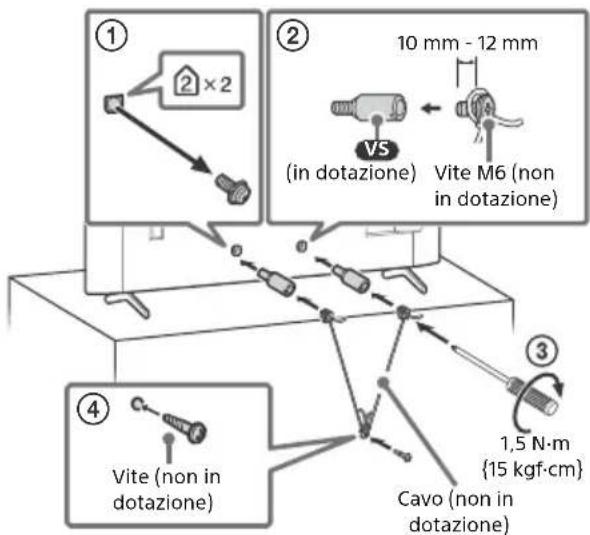

Prevenzione delle cadute
② ×2
10 mm - 12 mm
VS
(in dotazione) Vite M6 (non in dotazione)
③
④
Vite (non in dotazione)
1,5 N·m
{15 kgf·cm}
Cavo (non in dotazione)

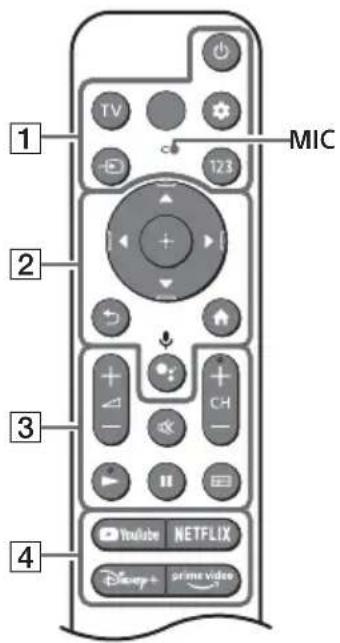

Telecomando e televisore
La forma del telecomando, il layout, la disponibilità e le funzioni dei tasti del telecomando possono variare a seconda della regione/del paese/del modello del televisore/delle impostazioni del televisore*1.
TV
MIC
2
123
+
-
+
-
CH
-
+
-
YouTube NETFLIX
Disney+ prime video
4
1 (Alimentazione)
TV: Visualizzare la lista canali del televisore o commutare per inserire.
(Impostazioni rapide): Consente di visualizzare le Impostazioni rapide.
(Selezione ingresso): Consente di visualizzare e selezionare la sorgente di ingresso, ecc.
123 (Menu di controllo): Consente di visualizzare il menu di controllo.
2 ▲ / ▼ / ◀ / ▶ / ⊕: Navigazione e selezione nel menu su schermo.
(Indietro)
Home
(Assistente Google) / (Microfono):
Utilizzare l'Assistente Google ^23 o la ricerca vocale ^*3 .
3 +1 - (Volume)
※ (Disattivazione audio)*4
CH + / - (Canale)
(Guida): Visualizzare la guida programmi digitali del televisore o il ricevitore cavo/satellite*5.
4 Pulsanti app


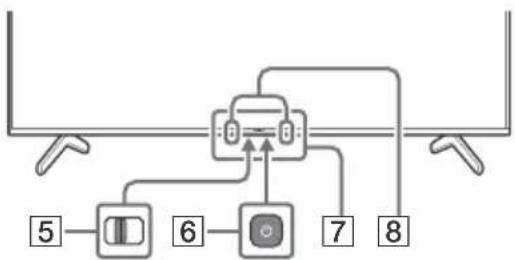

5 BUILT-IN MIC SWITCH (Interruttore microfono integrato)*2: Attivare/disattivare il microfono integrato.
6 (Alimentazione)
7 Sensore del telecomando / Sensore di luce / LED
8 Microfono integrato ^236 : Per abilitare il microfono integrato, premere il pulsante Assistente Google/microfono sul telecomando e seguire le istruzioni sullo schermo.
*1 Per altri modelli di telecomando, fare riferimento alla Guida per i dettagli.
*2 Solo per alcune Regioni/Paesi/Modelli/Lingue.
*3 L'Assistente Google o la ricerca vocale richiedono una connessione a Internet.
*4 Il collegamento rapido all'accesso è disponibile premendo e tenendo premuto (Disattivazione audio).
*5 È necessaria l'impostazione [Configurazione del ricevitore cavo/satellite].
*6 Il consumo energetico aumenta quando è abilitato il microfono integrato, in quanto è sempre in ascolto.
Per ulteriori informazioni,
consultare la Guida.
Premere → (Selezione ingresso)
sul telecomando e selezionare
[Guida]. Se [Guida] non esiste,
selezionare [Modifica] e
aggiungere [Guida].
Gestione cavo webcam con microfono integrato opzionale
Utilizzo della Sound Bar (non in dotazione)
(KD-75X82K / 65X82K / 55X82K / 50X82K / 43X82K)
■ Posizione raccomandata (davanti alla TV)
Posizionare la sound bar (non in dotazione) davanti al piedistallo della TV.
■ Posizione alternativa (sul piedistallo)
Non è disponibile spazio sufficiente per posizionare la soundbar davanti alla TV, fissare il piedino in gomma FT (in dotazione con la TV) nella parte inferiore della soundbar (non in dotazione) e posizionare la soundbar sulla parte superiore del piedistallo.
- Accertarsi che l'altezza della sound bar non sia d'ostacolo tra il telecomando e il sensore IR sulla TV.
- Se si utilizzano i piedini in gomma, il suono potrebbe variare a seconda del modello di sound bar in uso.
- Non coprire lo sfiato e l'etichetta di identificazione con il piedino in gomma.
- Riporre il piedino in gomma rimosso in un luogo sicuro, tenendolo lontano dalla portata dei bambini (ad es. quando la soundbar è stata mandata in riparazione).
Risoluzione dei problemi
Per risolvere problemi come: assenza di immagine, assenza di suono, immagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.
1 Riavviare il televisore premendo il pulsante di accensione sul telecomando per circa cinque secondi. Il televisore si riavvia. Se il televisore non si ripristina, provare a scollegare il cavo di alimentazione, quindi premere il pulsante d'accensione sul televisore e rilasciarlo.
Attendere due minuti, quindi inserire la spina del cavo di alimentazione nella rete elettrica. Oppure premere il pulsante d'accensione sul televisore per circa 40 secondi finché il televisore non si spegne.
2 Fare riferimento al menu Guida mostrato di seguito.
3 Connettere il televisore a Internet ed eseguire l'aggiornamento del software. Sony consiglia di mantenere aggiornato il software del televisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni.
4 Visitare il sito web di assistenza Sony (informazioni fornite in calce a questo manuale).
Alla prima accensione, o dopo un periodo d'inattività, è possibile che il televisore non si accenda immediatamente anche se si preme il tasto di accensione sul telecomando oppure sul televisore.
L'inizializzazione del sistema necessita di un po' di tempo. Attendere circa un minuto, quindi riprovare.
Il telecomando non funziona.
- Sostituire le batterie.
La password di blocco parentale è stata dimenticata.
- Inserire 9999 come PIN e inserire il nuovo PIN.
Per ulteriori informazioni sulla risoluzione dei problemi, fare riferimento alla Guida. Premere → (Selezione ingresso) sul telecomando e selezionare [Guida]. Se [Guida] non esiste, selezionare [Modifica] e aggiungere [Guida].
Caratteristiche tecniche
Sistema
Tipo di pannello: Pannello LCD (cristalli liquidi), Retroilluminazione a LED
Sistema TV: In base al paese/regione seleziona/al modello del televisore
Analogico: B/G, D/K, I
Digitale: DVB-T/DVB-C/DVB-T2
Satellite: DVB-S/DVB-S2
Sistema colore: PAL/SECAM/NTSC3.58 (Solo video)/NTSC4.43 (Solo video)
Gamma di sintonia: In base al paese/regione seleziona/al modello del televisore
Analogico: UHF/VHF/TV via cavo
Digitale: UHF/VHF/TV via cavo
Satellite: Frequenza intermedia 950-2150 MHz
Uscita audio: 10 W + 10 W
Tecnologia wireless
Protocollo IEEE 802.11a/b/g/n/ac
Bluetooth® Versione 4.2
| Gamma di frequenza Potenza in uscita |
| LAN wireless (TV) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 20,0 dBm |
| 5470-5725 MHz | < 20,0 dBm |
| 5725-5850 MHz | < 13,9 dBm |
| Bluetooth®(TV) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth®(RMF-TX800U) |
| 2400-2483,5 MHz < 10,0 dBm |
Prese di ingresso/uscita
Antenna/Tv via cavo
Terminale esterno 75 ohm per VHF/UHF
Antenna satellitare
Connettore di Tipo F Femmina, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz,
Distribuzione via cavo singolo EN50494.
→ / → AV IN
Ingresso audio/video (mini jack)
HDMI IN 1/2/3/4 (Compatible HDCP 2.3)
Video:
4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p
(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×
In modalità eARC (Enhanced Audio Return
Channel)
Per i dettagli, fare riferimento alla Guida
online.
Eccetto modalità eARC
PCM lineare 5,1 canali: 32/44,1/48/88,2/96/
176,4/192 kHz 16/20/24 bit, Dolby Audio,
Dolby Atmos, DTS
Per i dettagli, fare riferimento alla Guida
online.
In modalità ARC
PCM lineare due canali: 48 kHz 16 bit, Dolby
Audio, Dolby Atmos, DTS
Presa ottica digitale (PCM lineare due canali:
48 kHz 16 bit, Dolby Audio, DTS)
1, 2(HDD REC)* 5
Porta del dispositivo USB (dispositivo USB HDD
2 per funzione REC)
La porta USB 1 supporta USB High Speed (USB 2.0)
La porta USB 2 supporta USB Super Speed
(USB 3.2 Gen 1)
Alloggiamento CAM (modulo ad accesso condizionato)
LAN
Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.)
Potenza, caratteristiche prodotto e altro
Requisiti d'alimentazione
220 V - 240 V CA, 50 Hz
Dimensioni schermo (diagonale) (circa)
KD-75X8xK: 189,3 cm / 75 pollici
KD-65X8xK: 163,9 cm / 65 pollici
KD-55X8xK: 138,8 cm / 55 pollici
KD-50X8xK: 125,7 cm / 50 pollici
KD-43X8xK: 108,0 cm / 43 pollici
Potenza assorbita
In modalità [Standard]
KD-75X8xK: 194 W
KD-65X8xK: 147 W
KD-55X8xK: 127 W
KD-50X8xK: 89 W
KD-43X8xK: 65 W
Potenza assorbita in modalità standby ^6*7
0,50 W (25 W durante la modalità di aggiornamento software o della Guida TV elettronica)
Risoluzione schermo (orizzontale × verticale) (pixel)
3840 × 2160
Valori nominali uscita
500 mA (per USB 1), 900 mA (per USB 2)
Dimensioni (circa) (l × a × p) (cm)
con supporto da tavolo
KD-75X82K: 167,5 × 104,0 × 44,4
KD-75X81K: 167,5 × 104,1 × 41,2
KD-65X82K: 145,2 × 90,8 × 32,5
KD-65X81K / 65X80K: 145,2 × 90,6 × 33,9
KD-55X82K: 123,3 × 78,5 × 32,5
KD-55X81K / 55X80K: 123,3 × 78,3 × 33,9
KD-50X82K: 111,9 × 71,6 × 30,3
KD-50X81K / 50X80K: 111,9 × 71,6 × 28,8
KD-43X82K: 96,4 × 63,0 × 30,3
KD-43X81K / 43X80K: 96,4 × 62,9 × 28,8
senza supporto da tavolo
KD-75X8xK: 167,5 × 96,2 × 7,3
KD-65X8xK: 145,2 × 83,6 × 7,2
KD-55X8xK: 123,3 × 71,3 × 7,2
KD-50X8xK: 111,9 × 64,9 × 7,0
KD-43X8xK: 96,4 × 56,3 × 6,9
Larghezza supporto (circa) (cm)
Posizione standard:
KD-75X82K: 62,3
KD-75X81K: 132,9
KD-65X82K: 50,9
KD-65X81K / 65X80K: 120,9
KD-55X82K: 51,0
KD-55X81K / 55X80K: 106,1
KD-50X82K: 63,1
KD-50X81K / 50X80K: 66,5
KD-43X82K: 63,1
KD-43X81K / 43X80K: 66,5
Posizione stretta:
KD-75X81K: 55,9
KD-65X81K / 65X80K: 47,9
KD-55X81K / 55X80K: 45,8
Peso (circa) (kg)
con supporto da tavolo
KD-75X82K: 36,7
KD-75X81K: 33,5
KD-65X82K: 25,2
KD-65X81K / 65X80K: 22,7
KD-55X82K: 19,4
KD-55X81K / 55X80K: 16,9
KD-50X82K: 15,4
KD-50X81K / 50X80K: 13
KD-43X82K: 13,1
KD-43X81K / 43X80K: 10,7
senza supporto da tavolo
KD-75X8xK: 32,2
KD-65X8xK: 21,7
KD-55X8xK: 15,9
KD-50X8xK: 12,4
KD-43X8xK: 10,1
Altri
Accessori opzionali
Staffa di montaggio a parete: SU-WL850 (Solo
Staffa di montaggio a parete: SU-WL450

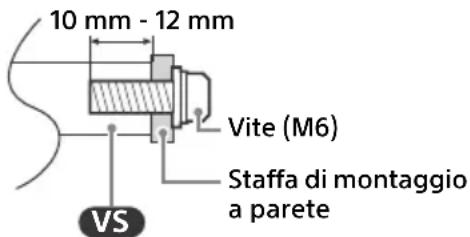

Diametro e lunghezza della vite:
Vite (M6)
Staffa di montaggio
a parete
VS
Webcam con microfono integrato: CMU-BC1
Temperatura di utilizzo: Da 0 °C a 40 °C
Umidità d'esercizio: Dal 10 % all'80 % di u. r. (in assenza di condensa)
*1 Se la risoluzione di ingresso è 4096 × 2160p e [Formato Immagine] è impostato su [Normale], la risoluzione viene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Immagine] su [Intero 1] o [Intero 2].
*2 Consultare il menu su schermo [Formato segnale HDMI].
*3 Per i dettagli, fare riferimento alla Guida online.
*4 Collegare il sistema audio a HDMI IN 3 per dirigere l'audio del televisore verso il sistema audio.
*5 Funzione non disponibile in Italia.
*6 Il valore dell'assorbimento di potenza specificato in modalità standby viene raggiunto dopo alcuni minuti dallo spegnimento, cioè dopo che il televisore avrà terminato tutti i processi interni.
*7 Quando la TV è connessa alla rete Internet, la potenza assorbita in modalità standby aumenta.
Nota
- La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/dalle scorte.
- Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
- Potrebbero essere richiesti abbonamenti ai servizi e alle applicazioni e potrebbero essere applicati termini, condizioni e/o costi aggiuntivi quando si usa l'Assistente Google.
- Le caratteristiche prodotto contenute nel presente manuale sono per REGOLAMENTO DELEGATO (UE) 1062/2010 DELLA COMMISSIONE. Consultare il relativo sito Web per informazioni su (UE) 2019/2013.
Numero di registrazione del prodotto (REGOLAMENTO DELEGATO (UE) 2019/2013 DELLA COMMISSIONE)
KD-75X82K (1020625), KD-75X81K (1020623),
KD-65X82K (1020621), KD-65X81K (1020618),
