Fjernbetjening og TV
Placer soundbaren (medfølger ikke) foran TV'ets TV-fod.
Bortset fra eARC-tilstand
5,1-kanals lineær PCM: 32/44,1/48/88,2/
96/176,4/192 kHz 16/20/24 bit, Dolby
Audio, Dolby Atmos, DTS
USB-port 1 understøtter High Speed USB
(USB 2.0)
USB-port 2 understøtter Super Speed USB
(USB 3.2 Gen 1)
CAM (Conditional Access Module)-holder
LAN
10BASE-T/100BASE-TX-stik
(Forbindelseshastigheden kan variere,
Strøm, datablad og andet
Strømkrav
220 V - 240 V AC, 50 Hz
Skærmstørrelse (målt diagonalt) (Ca.)
KD-75X8xK: 189,3 cm / 75 tommer
KD-65X8xK: 163,9 cm / 65 tommer
KD-55X8xK: 138,8 cm / 55 tommer
KD-50X8xK: 125,7 cm / 50 tommer
KD-43X8xK: 108,0 cm / 43 tommer
Strømforbrug
*1 Når 4096 × 2160p er input og [Bredformatstilstand] er sat til [Normal], vises opløsningen som 3840 × 2160p. For at vise 4096 × 2160p, sæt indstillingen [Bredformatstilstand] til [Fuld 1] eller [Fuld 2].
Denne TV-en leveres med følgende håndbøker. Vennligst behold håndbøkene for fremtidig referanse.
Innstillingsveiledning
• TV-installasjon og oppsett.
Referanseveiledning (denne håndboken) / Sikkerhetsdokumentasjon
- Sikkerhetsinformasjon, fjernkontroll, feilsøking, veggmontering, spesifikasjon, og så videre.
Hjelpeveiledning (håndbok på skjermen)
- Innstillinger, funksjoner, Internett-tilkobling, feilsøking og så videre.
- For å åpne den, trykk på (Valg av innhold) på fjernkontrollen og velg [Hjelp]. Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].
- Før du bruker TV-en, vær vennlig å lese "Sikkerhetsinformasjon".
- Les den medfølgende sikkerhetsdokumentasjonen for ytterligere sikkerhetsinformasjon.
- Bilder og illustrasjoner som brukes i installasjonsveiledningen og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende.
- "x"/"xx"-en som vises i modellnavnet korresponderer til et tall, som er knyttet til design, farge eller TV-system.
VIKTIG MERKNAD
Merknad for radioutstyr
Herved erklærer Sony Corporation at radioutstyrstypene KD-75X82K, KD-75X81K, KD-65X82K, KD-65X81K, KD-65X80K, KD-55X82K, KD-55X81K, KD-55X80K, KD-50X82K, KD-50X81K, KD-50X80K, KD-43X82K, KD-43X81K, KD-43X80K er i samsvar med direktiv 2014/53/EU. EU-erklæring fulltekst finner du på Internett under:
For dette radioutstyret gjelder følgende begrensninger for bruk eller krav for autorisering av bruk i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-båndet skal bare benyttes for innendørs bruk.
Bæring
- Før du bærer TV-apparatet, må du koble fra alle kablene.
- Et stort TV-apparat må bæres av to eller flere personer.
- Når du transporterer TV-en for hånd, må du holde den som vist under. Ikke utsett skjermen og rammen rundt for press-belastning.
- Når TV-en løftes eller flyttes, må den holdes fast fra undersiden.
- Ikke utsett TV-apparatet for støt eller sterke vibrasjoner när du flytter det.
- Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

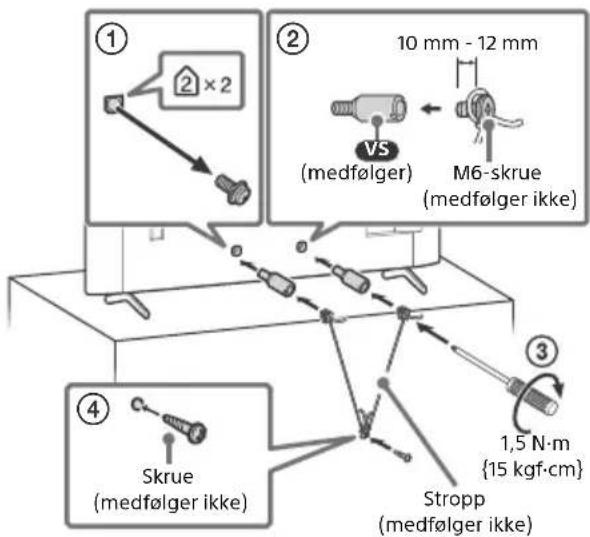

Tippforebygging
② × 2
10 mm - 12 mm
VS
(medfølger)
M6-skrue
(medfølger ikke)
③
1,5 N·m
{15 kgf·cm}
④
Skrue
(medfølger ikke)
Stropp
(medfølger ikke)
Fjernkontroll og TV
Utformingen av fjernkontrollen, layouten, tilgjengeligheten og funksjonen til knappene på fjernkontrollen kan variere avhengig av regionen/landet/TV-modellen/ TV-innstillingene*1.
TV
MIC
2
123
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
4
YouTube NETFLIX
Disney+ prime video
1 ⏻(Strøm)
TV: Vis TV-kanalliste eller bytt til inngang.
(Hurtiginnstillinger): Vis hurtiginnstillinger.
→ (Valg av innhold): Vis og velg inngangskilden osv.
123 (Kontrollmeny): Vis Kontrollmenyen.
2 ▲ / ▼ / ◀ / ▶ / ⊙: Meny på skjermen for navigasjon og valg.
(tilbake)
(hjem)
(Google Assistent) / (Mikrofon):
Bruk Google Assistent ^23 eller talesøk ^*3 .
3 +1 - (Volum)
(Demp)*4
CH + / - (kanal)
/11
(guide): Vis den digitale programguiden til TV-en eller TV-dekoderen ^*5 .
4 App-knapper
5 BUILT-IN MIC SWITCH (Innebygget MIC-bryter)*2: Slå på/av innebygget mikrofon.
6 ⏻(Strøm)
7 Fjernkontroll-sensor / Lyssensor / LED
8 Innebygd mikrofon ^236 : For å aktivere den innebygde mikrofonen, trykker du på Google Assistent-/mikrofonknappen på fjernkontrollen og følger instruksjonene på skjermen.
*1 For andre fjernkontrollmodeller, se den nettbaserte Hjelpeveiledningen for mer informasjon.
*2 Kun for begrenset region/land/modell/språk
*3 Google Assistent eller talesøk krever en Internett-tilkobling.
*4 Snarvei for tilgjengelighet er tilgjengelig ved å trykke og holde inne (Demp).
*5 [Oppsett av TV-dekoder] innstilling er påkrevet.
*6 Strømforbruket øker när den innebygde mikrofonen er aktivert, da den alltid lytter.
For mer informasjon, se Hjelpeveiledning.
Trykk på → (Valg av innhold) på fjernkontrollen og velg [Hjelp].
Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].
Valgfri føring av kamera- og mikrofonkabel
Bruke Sound Bar (medfølger ikke)
(KD-75X82K / 65X82K / 55X82K / 50X82K / 43X82K)
■ Anbefalt (foran TV-en)
Plasser sound bar (medfølger ikke) foran TV-ens bordstativ.
Hvis det ikke er nok plass til å plassere lydplanken foran TV-en, fest gummiføttene FT (medfølger TV-en) på bunnen av lydplanken (medfølger ikke) og plasser lydplanken oppå bordstativ.
- Sørg for at høyden på sound bar ikke blokkerer banen mellom fjernkontrollen og IR-sensoren på TV-en.
- Når gummiføttene brukes kan lydtilstanden variere avhengig av sound bar-modellen.
- Ikke dekk til ventilasjonshullet og identifikasjonsetiketten med gummiføttene.
- Husk å oppbevare de fjernede gummiføttene på et trygt sted, unna barn (f.eks., när lydplanken sendes inn for reparasjon).
Feilsøking
Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, TV reagerer ikke, eller nettverk mistet, utfør følgende steg.
1 Start TV-en din på nytt ved å holde nede strømknappen på fjernkontrollen i cirka fem sekunder. TV-en vil starte på nytt. Hvis TV-en ikke starter, prøv å trekke ut strømledningen, trykk deretter på strømknappen på TV-en og slipp den. Vent i to minutter, og sett i strømledningen.
Eller trykk på strømknappen på TV-en i omtrent 40 sekunder inntil TV-en slås av.
2 Se hjelpemenyen som vises nedenfor.
3 Koble TV-en din til internett og utfør en programvareoppdatering. Sony anbefaler at du holder TV-ens programvare oppdatert. Programvareoppdateringer gir nye funksjoner og bedre ytelse.
4 Gå til Sonys supportnettside (informasjon oppgitt bakerst i denne håndboken).
Når du kobler til TV-en kan det hende at den ikke er i stand til å slå seg på på en stund selv om du trykker på strømknappen på fjernkontrollen eller TV-en.
Det tar tid å starte opp systemet. Vent omtrent ett minutt, og prøv deretter igjen.
Passordet for foreldrelåsen er glemt.
- Skriv inn 9999 for PIN-koden, og skriv deretter den nye PIN-koden.
For mer informasjon om feilsøking, se i
Hjelpeveiledningen.
Trykk på → (Valg av innhold) på fjernkontrollen og velg [Hjelp].
Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].
Spesifikasjoner
System
Skjermsystem: LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys
TV-system: Avhengig av land / område valg /
TV-modell
Analog: B/G, D/K, I
Digital: DVB-T/DVB-C/DVB-T2
Satellitt: DVB-S/DVB-S2
Fargesystem: PAL/SECAM/NTSC3.58 (Kun video)/NTSC4.43 (Kun video)
Kanaldekning: Avhengig av land / område valg / TV-modell
Analog: UHF/VHF/kabel
Digital: UHF/VHF/kabel
Satellitt: Mellomfrekvens 950-2150 MHz
Bluetooth ^® versjon 4.2
| Frekvensbånd Utgangseffekt |
| Trådløst LAN (TV) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 20,0 dBm |
| 5470-5725 MHz | < 20,0 dBm |
| 5725-5850 MHz | < 13,9 dBm |
| Bluetooth®(TV) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth®(RMF-TX800U) |
| 2400-2483,5 MHz < 10,0 dBm |
Inngangs-/utgangskontakter
Antenne/kabel
75 ohm ekstern terminal for VHF/UHF
Satellittmottaker
Hunn F-kontakt, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V og 22 kHz tone, Distribusjon med én kabel EN50494.
→ / → AV IN
Video-/lydinngang (minijack)
HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)
Video:
4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p
(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×
Se Hjelpeveiledningen på nettet for mer informasjon.
Unntatt eARC-modus
5,1 kanal lineær PCM: 32/44,1/48/88,2/96/
176,4/192 kHz 16/20/24 biter, Dolby Audio,
Dolby Atmos, DTS
Se Hjelpeveiledningen på nettet for mer informasjon.
I ARC-modus
Tokanals lineær PCM: 48 kHz 16 biter, Dolby Audio, Dolby Atmos, DTS
USB-enhetsport (2 USB HDD-enhet for REC-funksjon)
USB-port 1 støtter høyhastighets USB (USB 2.0)
USB-port 2 støtter superrask USB (USB 3.2 Gen 1)
CAM-spor (Conditional Access Module)
LAN
10BASE-T/100BASE-TX-kontakt
(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket.
Kommunikasjonshastighet og kvalitet garanteres ikke.)
Strøm, produktmikrokort og annet
Strømkrav
220 V - 240 V vekselstrøm, 50 Hz
Skjermstørrelse (målt diagonalt) (ca.)
KD-75X8xK: 189,3 cm / 75 tommer
KD-65X8xK: 163,9 cm / 65 tommer
KD-55X8xK: 138,8 cm / 55 tommer
KD-50X8xK: 125,7 cm / 50 tommer
KD-43X8xK: 108,0 cm / 43 tommer
Strømforbruk
I [Standard]-modus
KD-75X8xK: 194 W
KD-65X8xK: 147 W
KD-55X8xK: 127 W
KD-50X8xK: 89 W
KD-43X8xK: 65 W
Strømforbruk i hvilemodus ^67
0,50 W (25 W i programvare-/
EPG-oppdateringsmodus)
Skjermoppløsning (horisontal × vertikal) (piksler)
3840 × 2160
Nominell effekt
Skruediameter og -lengde:
VS
Skrue (M6)
Veggmonteringsbrakett
Kamera- og mikrofonenhet: CMU-BC1
*1 Når det tilføres 4096 × 2160p på inngangen og [Bred modus] er innstilt på [Normal], vil oppløsningen vises som 3840 × 2160p. For å vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].
*2 Se menyen på skjermen for å innstille [HDMI-signalformat].
*3 Se Hjelpeveiledningen på nettet for mer informasjon.
*4 Koble lydsystemet ditt til HDMI IN 3 for å tilføre TV-lyd til lydsystemet.
*5 Funksjon ikke tilgjengelig i Italia.
*6 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har avsluttet nødvendige interne prosesser.
*7 Strømforbruk i hvilemodus vil øke när TV-en er koblet til nettverket.
Merknader
- Tilgjengeligheten til tilleggsutstyr avhenger av land/region/TV-modell/lagerstatus.
- Design og spesifikasjoner kan endres uten varsel.
- Når du bruker Google Assistent kan det være nødvendig med abonnement på tjenester og applikasjoner. Tilleggsvilkår, betingelser og/eller gebyrer kan gjelde.
- Produktdatabladet i denne håndboken er for DELEGERT KOMMISJONSFORORDNING (EU) 1062/2010. Se nettsiden for informasjon om (EU) 2019/2013.
