Type de produit	Perceuse-visseuse sans fil
Marque	Festool
Modèle	C 18 HPC 4 0 IPlus
Tension du moteur	18 V
Vitesse à vide (1ère vitesse)	0 - 450 tr/min
Vitesse à vide (2ème vitesse)	0 - 1500 tr/min
Couple max. (vissage doux/bois)	27 Nm
Couple max. (vissage dur/métal)	45 Nm
Couple réglable (1ère vitesse)	0,8 - 8 Nm
Couple réglable (2ème vitesse)	0,5 - 6 Nm
Capacité du mandrin	1,5 - 13 mm
Diamètre de perçage max. (bois)	40 mm
Diamètre de perçage max. (métal)	13 mm
Porte-outil (broche)	1/4" (logement six pans)
Poids (sans batterie)	1,3 kg
Alimentation	Batterie Li-ion 18 V (série BP, type BP 18 Li 3,1 C / 5,2 AS / 6,2 AS)
Fonctions principales	Perçage, vissage, rotation droite/gauche, couple réglable, lampe LED, signal sonore de fin de couple
Sécurité	Poignée isolée, arrêt automatique en cas de surcharge/surchauffe, protection contre les rebonds
Entretien et nettoyage	Nettoyer régulièrement les ouïes de ventilation, garder les contacts propres
Informations générales	Compatibilité Bluetooth® (batteries spécifiques), clip ceinture, logement aimanté pour embouts

FOIRE AUX QUESTIONS - C 18 HPC 4 0 IPlus FESTOOL

Comment changer la vitesse de rotation ?

Utilisez le sélecteur de vitesse [1-4]. Actionnez-le uniquement lorsque l'appareil est arrêté. Position avant = 1ère vitesse (0-450 tr/min), position arrière = 2ème vitesse (0-1500 tr/min).

Comment régler le couple de vissage ?

Tournez la molette de réglage du couple [1-1] pour sélectionner le couple souhaité. Un signal sonore retentit et l'outil s'arrête automatiquement lorsque le couple réglé est atteint. Le redémarrage se fait en relâchant puis en pressant à nouveau l'interrupteur marche/arrêt.

Comment inverser le sens de rotation ?

Utilisez le commutateur de sens de rotation [1-8]. Poussez-le vers la gauche pour une rotation à droite, vers la droite pour une rotation à gauche. Effectuez ce réglage uniquement lorsque l'outil est à l'arrêt.

Quelles batteries sont compatibles avec ce modèle ?

La perceuse est compatible avec les batteries Festool de la série BP de tension 18 V, notamment les modèles BP 18 Li 3,1 C, BP 18 Li 5,2 AS et BP 18 Li 6,2 AS. Les versions Bluetooth (suffixe I) sont également compatibles.

Comment utiliser la lampe LED ?

La lampe LED [1-3] s'allume automatiquement lorsque vous enfoncez l'interrupteur marche/arrêt [1-9]. Elle éclaire la zone de travail.

Que faire en cas de signal sonore d'avertissement ?

Les signaux sonores indiquent différents problèmes :
- 1 bip long : batterie déchargée ou surcharge machine. Remplacez la batterie ou réduisez la charge.
- 2 bips : surchauffe de la machine. Attendez le refroidissement.
- 3 bips : batterie Li-ion surchauffée ou défectueuse. Vérifiez avec le chargeur après refroidissement.

Comment nettoyer l'outil électroportatif ?

Avant tout nettoyage, retirez la batterie. Nettoyez régulièrement les ouïes de ventilation pour garantir la circulation d'air. Assurez-vous que les contacts de branchement sur l'outil, le chargeur et la batterie restent propres. N'utilisez pas d'air comprimé.

Comment changer le mandrin ?

Le modèle peut être équipé de différents porte-outils : mandrin CENTROTEC [3] pour changement rapide, mandrin de perçage [4] pour forets jusqu'à 13 mm, renvoi d'angle [5], mandrin excentrique [6] ou directement dans le porte-outil de broche [7]. Montez les outils uniquement lorsque la batterie est retirée.

Comment utiliser le logement pour embouts ?

Le logement pour embouts [1-2] se trouve sur l'appareil. Il est aimanté pour maintenir les embouts ou porte-embouts. Nettoyez-le régulièrement pour éviter l'accumulation de copeaux métalliques.

Comment fixer le clip ceinture ?

Le clip ceinture [1-11] peut être monté à droite ou à gauche de l'appareil à l'aide d'une vis (voir [1A] dans la notice). Il permet une fixation rapide au vêtement de travail.

MODE D'EMPLOI C 18 HPC 4 0 IPlus FESTOOL

fr Notice d'utilisation d'origine - Perceuses-visseuses sans fil 19

valable en combinaison avec batterie

BP 18 Li 5,2 AS, BP 18 Li 6,2 AS, BP 18 Li 3,1 C

valable en combinaison avec Bluetooth® batterie

BP 18 Li 5,2 ASI, BP 18 Li 6,2 ASI, BP 18 Li 3,1 CI

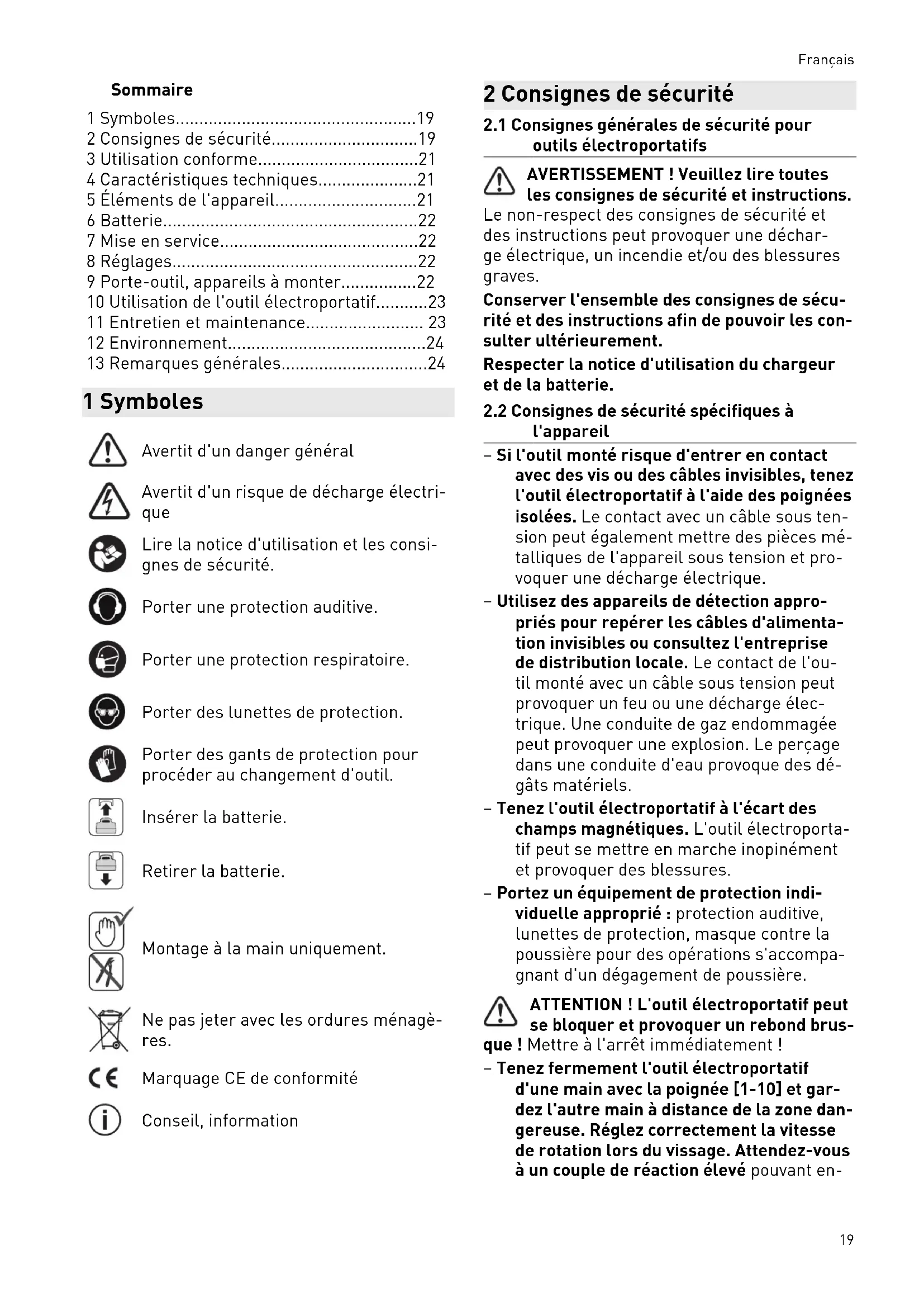

1 Symboles. 19
2 Consignes de sécurité. 19
3 Utilisation conforme. 21
4 Caracteristiques techniques. 21
5 Éléments de l'appareil. 21
6 Batterie. 22
7 Mise en service. 22
8 Reglages 22
9 Porte-outil, appeareils à monter. 22
10 Utilisation de l'outil electroportatif.........23
11 Entretien et maintenance. 23
12 Environnement. 24
13 Remarques generales. 24

1 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électrique

Lire la notice d'utilisation et les consignes de sécurité.

Porter une protection auditive.

Porter une protection respiratoire.

Porter des lunettes de protection.

Porter des gants de protection pour proceder au changement d'outil.

Insérer la batterie.

Retirer la batterie.

Montage à la main uniquement.

Ne pas jeter avec les ordures menagères.

Marquage CE de conformité

Conseil, information

2 Consignes de sécurité

2.1 Consignes générales de sécurité pour outils electroportatifs

AVERTISSEMENT! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Respecter la notice d'utilisation du chargeur et de la batterie.

2.2 Consignes de sécurité spécifiques à l'appareil

• Si l'outil monté risque d'entrer en contact avec des vis ou des cables invisibles, tenez l'outil electroportatif à l'aide des poignées isolées. Le contact avec un cable sous tension peut égalementmettre des pieces métalliques de l'appareil sous tension et provoquer une décharge électrique.
• Utilisez des apparêls de détction appropriés pour repérer les cables d'alimentation invisibles ou consultez l'entreprise de distribution locale. Le contact de l'outil monté avec un cable sous tension peut provoquer un feu ou une décharge électrique. Une conduite de gaz endommagée peut provoquer une explosion. Le perçage dans une conduite d'eau provoque des dégats matériels.
  Tenez l'outil electroportatif à l'écart des champes magnétiques. L'outil electroportatif peut semettre en marche inopinément et provoquer des blessures.
• Portez un équipement de protection individuelle approprié: protection auditive, lunettes de protection, masque contre la poussière pour des opérations s'accompagnant d'un dégagement de poussière.

ATTENTION! L'outil électroportatif peut se bloquer et provoquer un rebond brus

que! Mettre à l'arrêt immédiatement!

Tenez fermement l'outil electroportatif d'une main avec la poignée [1-10] et gardez l'autre main à distance de la zone dangereuse. Reglez correctement la vitesse de rotation lors du vissage. Attendez-vous à un couple de réaction élevé pouvant en

Français

trainer une rotation de l'outil electroportatif et provoquer des blessures.

• Ne pas utiliser l'outil électroportatif sous la pluie ou dans un environnement humi de. L'humidité dans l'outil électroportatif peut causeur un court-circuit et provoquer un incendie.
• Attendez que l'outil electroportatif soit complètement immobilisé avant de le déposer. L'outil monté peut s'accrocher et provoquer une perte de contrôle de l'outil electroportatif.
• Les éléments de commande, par ex. l'interrupteur marche/arrêt, ne doivent être ni modifiés ni bloqués.
• Pour faire fonctionner l'outil electroportatif sans fil, servez-vous uniquement des batteries prévues à cette fin et n'utilisez jamais de blocs d'alimentation. N'utilisez pas de chargeurs d'autres fabricants pour recharger les batteries. L'utilisation d'accessoires autres que ceux prévus par le fabricant peut provoquer une décharge électrique et/ou des accidents graves.
• N'utilisez pas d'outils d'usinage et d'accessoires qui ne sont pas spécialement prévus et recommends par le fabricant pour cet outil electroportatif. Le simple fait de pouvoir fixer l'accessoire ou l'outil d'usinage sur votre outil electroportatif ne garantit pas une utilisation sure. Les risques de blessures ainsi que l'usure de l'outil electroportatif peuvent augmenter et la qualité des résultats de travail obtenus peut se dégrader.
• Selon le type et l'utilisation de l'accessoire, il est possible que des particules, l'outil d'asinage et des pieces de l'outil d'asinage se détachent. Le dégagement de poussière peut augmenter et des mouvements inattendus sont possibles. Portez des équipements de protection individuelle appropriés. Attendez-vous à un couple de réaction élevé pouvant entraîner une rotation de l'outil electroportatif et provoquer des blessures.

2.3 Consignes de sécurité relatives à l'utilisation de forets longs

• N'utilisez jamais l'appareil à une vitesse supérieure à la vitesse maximale autorisée pour le foret. À des vesseses élevées, le foret risque facilement de se plier s'il peut tourner sans toucher la pièce, ce qui est susceptible de provoquer des blessures.

• Commencez toujours àencer à une vitesse peu élevée et pendant que le foret est en contact avec la pièce. À des vitesse élevées, le foret risque facilement de se plier s'il peut tourner sans toucher la pièce, ce qui est susceptible de provoquer des blessures.

• Veillez à ne pas exercer de pression excessive, et seulement dans le sens longitudinal par rapport au foret. Les forets peuvent se plier puis se rompre ou entraîner une perte de contrôle et provoquer des blessures.

2.4 Valeurs d'émission

Les valeurs typiques déterminées selon EN 62841 sont les suivantes :

Perçage

Niveau de pression acoustique L_PA = 68 dB(A)

Niveau de puissance acousti- L_WA = 76 dB(A) que

Incertitude K = 5 dB

Vissage

Niveau de pression acoustique L_PA = 67 dB(A)

Niveau de puissance acousti- L_WA = 75dB(A) que

IncertitudeK = 3 dB

ATTENTION

Les émissions sonores pendant l'utilisation de l'outil electroportatif peuvent entrainer des lésions auditives.

Utilisez une protection auditive.

Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 62841 :

Perçage dans le métal a_h = 3,6 ~m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Vissage a_h < 2,5m / s^2

$$ K = 1. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Les valeurs d'émission indiquées (vibrations, bruit)

• sont fournies à des fins de comparaison avec d'autres apparèils,

-permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation,
- sont représentatives des principales applications de l'utilé electroportatif.

ATTENTION

Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utilisation de l'outil et du type de piece à travailler.

• Évaluer les nuisances sonores réelles sur tout le cycle de fonctionnement.
  Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protégger l'utilisateur.

3 Utilisation conforme

Perceuse-visseuse sans fil convient

• pour le perçage dans les matériaux suivants : métal, bois, plastique et autres matériaux similaires,
• pour le vissage et le serrage de vis.
• pour l'utilisation avec les batteries Festool de la série BP de catégorie de tension identique.

L'utilisateur est responsable des dommages et accidents dus à une utilisation non conforme, y compris des dommages et de l'usure résultat d'une utilisation industrielle continue.

4 Caracteristiques techniques

Perceuses-visseuses sans fil C 18 Li
Tension du moteur 18 V	=
Vitesse de rotation à vide* 1ère vitesse 0 - 450 tr/min
2ème vitesse 0 - 1500 tr/min
Couple max. Cas de vissage « doux » (bois) 27 Nm
Cas de vissage « dur » (métal) 45 Nm
Couple réglable** 1ère vitesse 0,8 - 8 Nm
2ème vitesse 0,5 - 6 Nm
Capacité du mandrin 1,5 - 13 mm
Diamètre de perçage max. Bois 40 mm
Métal 13 mm
Porte-outil dans la broche de perçage 1/4"
Poids sans batterie	1,3 kg

• Valeurs de vitesse de rotation avec batterie entièrement chargée.
  ** La vitesse de rotation maximale diminuée dans les plages de couple inférieures (valeurs de fonctionnement vers la droite).

5 Éléments de l'appareil

[1-1] Molette du couple
[1-2] Logement pour embouts
[1-3] Lampe LED
[1-4] Sélecteur de vitesse
[1-5] Symbole Perçage
[1-6] Symbole Vissage

[1-7] Commutateur vissage/perçage
[1-8] Sélecteur de fonctionnement vers la droite/gauche
[1-9] Interrupteur marche/arrêt
[1-10] Poignée
[1-11] Clip pour ceinture
[1-12] Touches d'extraction de la batterie
[1-13] Parties isolées (zone en gris) servant de poignée

Les accessoires illustrés ou décrits ne font pas tous partie des éléments livrés.

Les illustrations indiquées se trouvent en début de notice d'utilisation.

6 Batterie

Vérifiez la propriété du logement avant d'insérer la batterie. En présence de saletés dans le logement de batterie, il risque d'y avoir un mauvais contact électrique et les contacts risquent d'être endommages.

Un mauvais contact électrique peut provoquer la surchauffe et la dépréciation de l'outil électroportatif.

[2A]

Retirer la batterie.

[2B]

Insérer la batterie - jusqu'à son enclenchement.

Youtrouvrezdesinformationsupplémentairessurlechargeuretalbaterieaindicateurdecharge danslesnoticsd'utilisationdeces deux éléments.

7 Mise en service

ATTENTION

Risques de blessures

Proceder aux opérations de montage uniquement lorsque l'outil electrolyportatif est eteint!

7.1 Clip pour ceinture

Le clip pour ceinture permet une fixation rapide de l'appareil au vêtement de travail. Le montage est possible à droite ou à gauche de l'appareil à l'aide de la vis [1A].

7.2 Mise en marche/à l'arrêt [1-9]

i La vitesse de rotation est modulable en continu selon la pression exercée sur l'interrupteur marche/arrêt.

La lampe LED [1-3] s'allume lorsquel l'interrupteur marche/arrêt est enforcé [1-9].

8 Réglages

ATTENTION

Risque de blessures

• Réglages à effectuer uniquement quand l'outil électroportatif est à l'arrêt!

8.1 Changement de sens de rotation [1-8]

• Commutateur vers la gauche = rotation à droite
• Commutateur vers la droite = rotation à gauche

8.2 Changement de vitesse [1-4]

i Actionnez le commutateur de vitesse uniquement lorsque l'appareil est arrêté. Si non il y a risquè d'endommagement du réducteur.
- Commutateur de vitesse vers l'avant (chiffre 1 visible) = 1ère vitesse
- Commutateur de vitesse vers l'arrière (chiffre 2 visible) = 2ème vitesse

8.3 Vissage

Réglez le commutateur inverseur [1-7] de manière à ce que son repère soit pointé sur le symbole de vissage [1-6].

Réglez le couple via la molette de réglage du couple [1-1].

Un signal sonore retentit et l'outil s'arrête une fois le couple regle atteint. L'outil redémarre seulement après avoir relachué et pressé à nouveau l'interrupteur marche/arrêt [1-9].

8.4 Perçage

Réglez le commutateur inverseur [1-7] de manière à ce que son repère soit pointé sur le symbole de perçage [1-5]. Le couple maximal est régól dans cette position.

9 Porte-outil, apparéils à monter

AVERTISSEMENT

Risques de blessures

Retirez la batterie de l'outil electroportatif avant toute intervention sur ce dernier.

ATTENTION

Risques de blessures dues à l'outil d'asinage chaud et tranchant.

• Ne pas monter d'outils d'asinage émoussés ou défectueux.
• Se munir de gants de protection pour manipuler l'outil d'asinage.

9.1 Mandrin CENTROTEC [3]

La tige CENTROTEC permet un remplacement rapide des outils

Monter uniquely les outils CENTROTEC dans le mandrin CENTROTEC.

9.2 Mandrin de perçage [4]

Pour le serrage de forets et d'embouts d'un diamètre de queue max. de 13 mm.

AVERTISSEMENT! Serrer l'outil amovible au centre du mandrin de perçage.

9.3 Renvoi d'angle [5]

Perçage et vissage en angle droit par rapport à l'outil electroportatif (accessoire dans certains cas).

9.4 Mandrin excentrique [6]

Vissage pres des bords avec des embouts conformes à ISO 1173 (accessoires dans certains cas).

9.5 Porte-outil dans la broche de perçage [7]

Les embouts peuvent être montés directement dans le logement six pans creux de la broche de perçage.

10 Utilisation de l'outil électroportatif

AVERTISSEMENT

Risques de blessures

• Placer l'outil electroportatif sur la vis uniquement lorsqu'il est eteint!
  Fixer la piece à travailler de manière à ce qu'elle ne puisse pas bouger pendant l'utilisation de l'appareil.
• Tenir les mains à l'écart de l'outil amovible en rotation.

ATTENTION

Risque de brûlures

Le porte-outil et l'outil d'usinage peuvent devenir très chauds pendant le fonctionnement!

Laissez refroidir le porte-outil et l'outil d'usinage avant d'accrocher l'outil electroportatif au clip ceinture.

10.1 Logement pour embouts [1-2]

ATTENTION

Risques de blessures dues à des copeaux métalliques dans le logement pour embouts.

Nettoyer regulierement le logement pour embouts et retarder les copeaux.

Aimante, pour la fixation d'embouts ou de porte-embouts.

10.2 Signaux d'avertissement sonores

Des signaux d'ajretissement sonores retentissent lors des états de fonctionnement suivants et la machine s'arrête :

peep — —

• Batterie décharge ou machine surcharge.
• Remplacez la batterie.
  Réduisez la charge de la machine.

peeppeep

-La machine est surchauffee.
- ÀpRES refroidissement, vous pouvez remetre la machine en marche.

peep peep peep

-La batterie Li-ion est surchauffee ou defec-tueuse.
- Contrôlez sa capacité de fonctionnement avec le chargeur, avec la batterie refroidie.

11 Entretien et maintenance

AVERTISSEMENT

Risques de blessures, décharge électrique

• Avant toutes les opérations de maintenance et d'entretien, retirez toujours la batterie de l'outil electroportatif.
  Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectues par un atelier de service après-venture agrée.

Les opérations de service après-vente et les réparations doivent uniquement être effectues par le fabricant ou des ateliers agréés. Utiliser uniquement des pièces détachées d'origine Festool.

Informations complémentaires :

www.festool.fr/services

Respecter les consignes suivantes :

Pour garantir la circulation de l'air, les ouies de ventilation sur le boîtier doivent toujours rester propres et dégagées.
- Ne pas nettoyer l'outil électroportatif à l'air compré.

Français

Veillez à ce que les contacts de branchement sur l'outil électroportatif, le chargeur et la batterie restent propres.

12 Environnement

Ne pas jeter les appareils électriques, les piles usages et les batteries avec les ordures menagères. Veiller à un re-

cyclage ecologique des appareils, accessoires et emballages. Respecter les règlements nationaux en vigueur.

Avant l'élimination, démonter de l'appareil électrique les piles usages, batteries et lampes sans les détruire. Ceci permet de les recyclier efficacement.

Selon la directive europeenne relative aux apparêils ELECTriques et électroniques usages et sa transposition en droit national, les apparêils ELECTriques usages doivent être collectés à part et recyclés de manière écologique.

Des informations relatives aux points de collecte sont disponibles sur www.festool.com/ environment.

Informations relatives aux matieres critiques :

www.festool.fr/reach

Points de collecte sur www.quafiedemedesches.fr. Priviligélay: la réparation ou le don de cette apparition !

13 Remarques générales

13.1 Bluetooth®

La marque verbale Bluetooth® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH.

Índice de Contents

Posicion 25 = par de giro alto

Introduire la batteria.

Noste ochranné bryle.

Priyvmene nastroje noste ochrannererukavice.

9.3 Uhlovy nastavec [5]
