BRUKSANVISNING C 18 HPC 4 0 IPlus FESTOOL

EG-konformitetsförklaring. Vi förklarar i eget ansvar, att denna produkt stämmer överens med följande normer och normativa dokument:

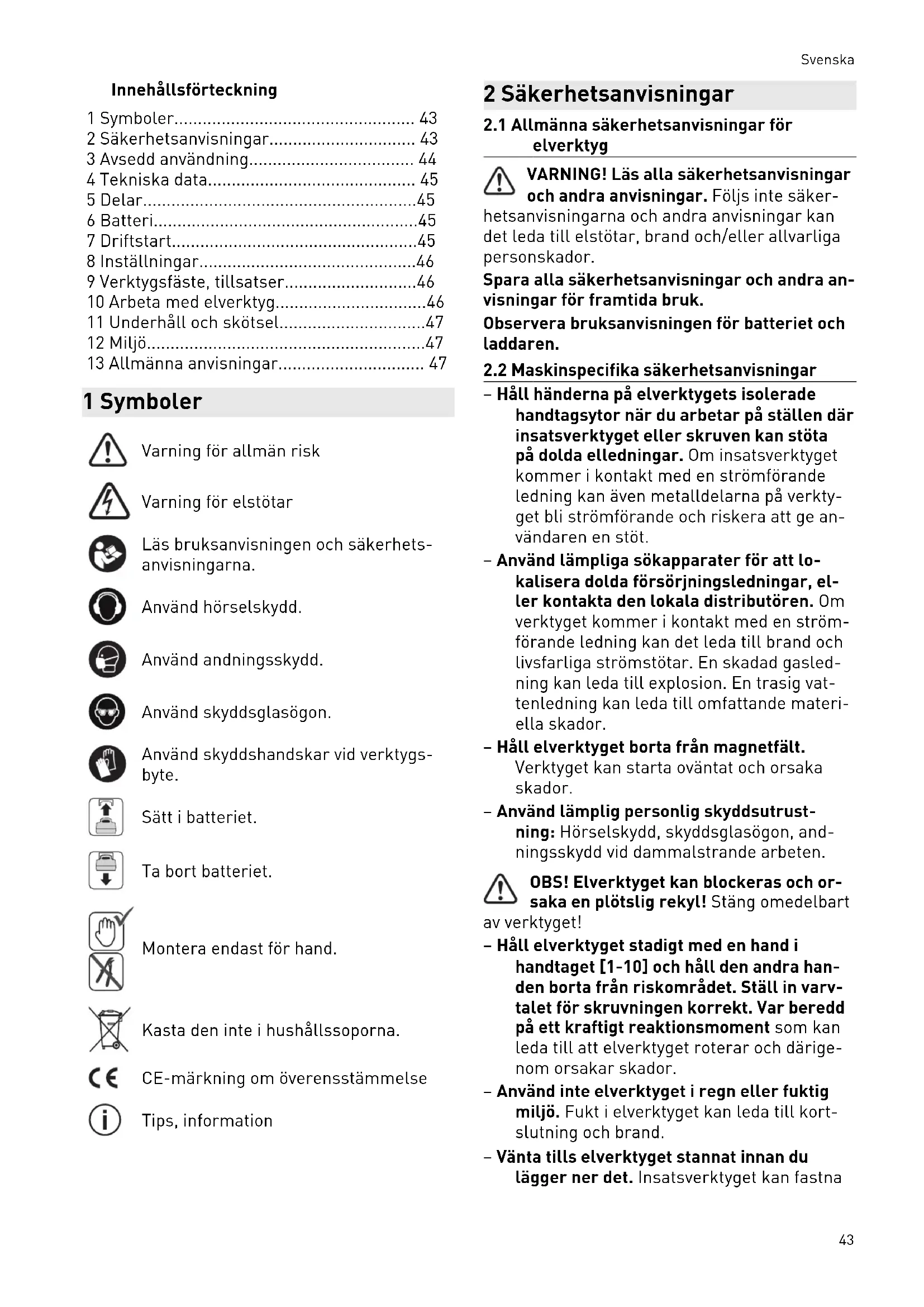

• en de logo's zijn ge registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt. Nederlands 42Innehållsförteckning 1 Symboler p. 43
• 2 Säkerhetsanvisningar p. 43
• 3 Avsedd användning p. 44
• 4 Tekniska data p. 45
• 5 Delar p. 45
• 6 Batteri p. 45
• 7 Driftstart p. 45
• 8 Inställningar p. 46
• 9 Verktygsfäste, tillsatser p. 46
• 10 Arbeta med elverktyg p. 46
• 11 Underhåll och skötsel p. 47
• 12 Miljö p. 47
• 13 Allmänna anvisningar 1 Symboler Varning för allmän risk Varning för elstötar Läs bruksanvisningen och säkerhets anvisningarna. Använd hörselskydd. Använd andningsskydd. Använd skyddsglasögon. Använd skyddshandskar vid verktygs byte. Sätt i batteriet. Ta bort batteriet. Montera endast för hand. Kasta den inte i hushållssoporna. CE-märkning om överensstämmelse Tips, information 2 Säkerhetsanvisningar p. 47

2.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk. Observera bruksanvisningen för batteriet och laddaren.

2.2 Maskinspecifika säkerhetsanvisningar

– Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget eller skruven kan stöta på dolda elledningar. Om insatsverktyget kommer i kontakt med en strömförande ledning kan även metalldelarna på verkty get bli strömförande och riskera att ge an vändaren en stöt. – Använd lämpliga sökapparater för att lo kalisera dolda försörjningsledningar, el ler kontakta den lokala distributören. Om verktyget kommer i kontakt med en ström förande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasled ning kan leda till explosion. En trasig vat tenledning kan leda till omfattande materi ella skador. – Håll elverktyget borta från magnetfält. Verktyget kan starta oväntat och orsaka skador. – Använd lämplig personlig skyddsutrust ning: Hörselskydd, skyddsglasögon, and ningsskydd vid dammalstrande arbeten. OBS! Elverktyget kan blockeras och or saka en plötslig rekyl! Stäng omedelbart av verktyget! – Håll elverktyget stadigt med en hand i handtaget[1-10] och håll den andra han den borta från riskområdet. Ställ in varv talet för skruvningen korrekt. Var beredd på ett kraftigt reaktionsmoment som kan leda till att elverktyget roterar och därige nom orsakar skador. – Använd inte elverktyget i regn eller fuktig miljö. Fukt i elverktyget kan leda till kort slutning och brand. – Vänta tills elverktyget stannat innan du lägger ner det. Insatsverktyget kan fastna Svenska 43och du kan förlora kontrollen över elverkty get. – Manöverreglagen, t.ex. strömbrytaren, får inte manipuleras eller blockeras. – Använd endast de därför avsedda batteri erna och inga nätadaptrar för att driva el verktyget. Inga laddare av annat fabrikat får användas för att ladda batterierna. Om man använder tillbehör av annat fabrikat finns risk för elstötar och/eller risk för svå ra olyckor. – Använd inga insatsverktyg eller tillbehör som inte är speciellt avsedda och rekom menderade för detta elverktyg av tillver karen. Att de kan monteras på ditt elverk tyg garanterar inte att det är säkert att an vända dem. Risken för personskador och slitage på elverktyget kan öka, och kvalite ten på arbetsresultaten kan försämras. – Beroende på tillbehörets typ och använd ning kan partiklar, insatsverktyg och delar av insatsverktyget lossna. Ökad dammbe lastning och oväntade rörelser kan upp stå. Använd lämplig personlig skyddsut rustning. Var beredd på ett kraftigt reak tionsmoment som kan leda till att elverkty get roterar och därigenom orsakar skador.

2.3 Säkerhetsanvisningar vid användning

av långt borr – Arbeta aldrig med högre varvtal än det maxvarvtal som är tillåtet för borret. Vid högre varvtal kan borret lätt böja sig om det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till per sonskador. – Börja alltid borra med ett lägre varvtal och medan borret har kontakt med ar betsobjektet. Vid högre varvtal kan borret lätt böja sig om det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till personskador. – Tryck inte för hårt, och tryck bara i bor rets längdriktning. Borret kan böjas och gå sönder eller också kan man förlora kon trollen och skada sig.

De enligt EN62841 fastställda värdena uppgår vanligtvis till: Borrning Ljudtrycksnivå L

= 76 dB(A) Osäkerhet K = 5 dB Skruvar Ljudtrycksnivå L

OBS Bulleremission vid arbete med elverktyg kan leda till hörselskador. ► Använd hörselskydd. Vibrationsemissionsvärde a

(vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN62841: Borrning i metall

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär upp skattning av vibrations- och bullernivån un der arbetet, – representerar elverktygets huvudsakliga användningsområden.

OBS Emissionsvärdena kan avvika från de angiv na värdena. Det beror på hur verktyget an vänds och typen av arbetsobjekt. ► Bedöm den faktiska belastningen under hela driftcykeln. ► Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användaren. 3 Avsedd användning Skruvdragaren lämplig – för borrning i metall, trä, plast och liknande material, – för i- och åtdragning av skruvar. – för användning med Festool-batterier i mo dellserien BP med samma spänningsklass. Svenska 44Användaren ansvarar för skador och olyckor som uppkommit på grund av att maskinen använts på ett otillåtet sätt; detta gäller även skador och slitage genom industri ell, konstant drift. 4 Tekniska data Skruvdragare C 18Li Motorspänning 18V Tomgångsvarvtal* 1:a växeln 0-450varv/min 2:a växeln 0-1500varv/min Max vridmoment Mjuk skruvning (trä) 27Nm Hård skruvning (metall) 45Nm Inställbart vridmoment** 1:a växeln 0,8-8Nm 2:a växeln 0,5-6Nm Borrchuckens spännområde 1,5–13 mm Borrdiameter max. Trä 40 mm Metall 13mm Verktygsfäste i borrspindel 1/4’’ Vikt utan batterier 1,3kg

• Varvtalsuppgifter med fulladdat batteri. ** I de lägre vridmomentstegen är maxvarvtalet reducerat (värden i högergång). 5 Delar [1-1] Inställningsratt Vridmoment [1-2] Bits-depå [1-3] LED-lampa [1-4] Växelreglage [1-5] Symbol Borra [1-6] Symbol Skruva [1-7] Omkopplare Skruva/Borra [1-8] Omkopplare för höger-/vänstergång [1-9] Strömbrytare [1-10] Handtag [1-11] Bältesklämma [1-12] Knappar för lossning av batteri [1-13] Isolerade handtagsytor (grått områ de) Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen. De angivna bilderna finns i början av bruksan visningen. 6 Batteri Kontrollera att batterianslutningen är ren innan batteriet sätts i. Smuts på batterianslutningen kan försämra kontakten och leda till skador på kontakterna. Om kontakten störs kan det leda till överhett ning och skador på maskinen. [2A] Ta bort batteriet. [2B]

lick Sätt i batteriet tills det hakar fast. Mer information om batteriet och laddaren med batteriindikator finns i deras respek tive bruksanvisningar. 7 Driftstart

OBS Risk för personskador ► Montering får endast göras när elverktyget är avstängt! Svenska

Med bältesklämman kan man hänga ifrån sig verktyget i arbetskläderna. Kan monteras till höger eller vänster på verktyget med en skruv[1A].

7.2 Start/avstängning [1-9]

Tryck in strömbrytaren = TILL, släpp strömbry taren = FRÅN Varvtalet kan styras steglöst beroende hur hårt man trycker på strömbrytaren. LED-lampan[1-3] lyser när strömbrytaren hålls intryckt[1-9]. 8 Inställningar

OBS Risk för personskador ► Inställningar får endast göras när elverkty get är avstängt!

8.1 Ändra rotationsriktning[1-8]

– Omkopplaren åt vänster = högergång – Omkopplaren åt höger = vänstergång

Manövrera endast växelreglaget när ma skinen är frånkopplad. Annars finns det risk för att växellådan skadas.

• Växelreglaget framåt (siffran 1 visas) = 1:aväxeln

• Växelreglaget bakåt (siffran 2 visas) = 2:aväxeln

Markeringen på omkopplaren[1-7] pekar på skruvsymbolen[1-6]. Vridmoment enligt inställningen på moment hjulet[1-1]. Läge 1 = lågt vridmoment Läge 25 = högt vridmoment När det inställda vridmomentet nås hörs en signal och maskinen stängs av. Maskinen star tar igen först när man släpper strömbryta ren[1-9] och trycker på den en gång till.

Ställ in omkopplaren[1-7] så att dess marker ing pekar på borrsymbolen[1-5]. I detta läge är maximalt vridmoment inställt. 9 Verktygsfäste, tillsatser

VARNING Risk för personskador ► Ta bort batteriet före alla arbeten på el verktyget.

OBS Risk för skador på grund av heta och vassa insatsverktyg. ► Använd inte slöa eller defekta insatsverk tyg. ► Använd skyddshandskar när du hanterar insatsverktyget.

9.1 CENTROTEC verktygschuck[3]

Snabbt byte av verktyg med CENTROTEC-skaft Spänn endast i CENTROTEC-verktyg i CENTROTEC-verktygschuck.

Vid ispänning av borr och bits med max. 13mm skaftdiameter. VARNING! Spänn fast insatsverktyget centrerat i borrchucken.

Borrning och skruvning i rät vinkel mot verkty get (delvis tillbehör).

9.4 Excentertillsats [6]

Kantnära skruvning med bits enligt ISO 1173 (delvis tillbehör).

9.5 Verktygsfäste i borrspindel[7]

Bits kan användas direkt i borrspindelns hålla re med invändig sexkant. 10 Arbeta med elverktyg

VARNING Risk för personskador ► Elverktyget får bara sättas mot skruven när det är avstängt! ► Fäst alltid arbetsobjektet ordentligt, så att det inte kan förflytta sig under arbetet. ► Håll undan händerna från det roterande in satsverktyget. Svenska

OBS Risk för brännskador Verktygsfästet och insatsverktyget kan bli mycket heta vid användning! ► Låt verktygsfästet och insatsverktyget sval na innan du fäster elverktyget i bälte sklämman.

OBS Risk för personskador på grund av metalls pån i bits-depån. ► Rengör bits-depån regelbundet från spån. Magnetisk för fasthållning av bits eller bitshål lare.

10.2 Akustiska varningssignaler

Akustiska varningssignaler ljuder vid följande driftlägen, och maskinen kopplas ifrån: peep ― ― – Tomt batteri eller överbelastad maskin. ► Byt ut batteriet. ► Minska belastningen på maskinen. peep peep ― – Maskinen är överhettad. ► Efter avkylning kan maskinen tas i drift igen. peep peep peep – Li-jon-batterierna är överhettade eller de fekta. ► Kontrollera funktionen med batteriladdaren när batterierna har kylts av. 11 Underhåll och skötsel

VARNING Risk för personskador, elstötar ► Ta alltid bort batteriet före underhålls- och servicearbeten. ► Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder. Service och reparation får endast utföras av tillverkaren eller av serviceverkstäder. Använd endast originalreservdelar från Festool. Mer information: www.festool.se/service Observera följande: ► För att luftcirkulationen ska kunna garante ras måste kylluftöppningarna i höljet alltid hållas öppna och rena. ► Rengör inte elverktyget med tryckluft. ► Håll anslutningskontakterna på elverktyget, laddaren och batterierna rena. 12 Miljö Kasta inte elektriska apparater och gamla batterier i hushållssoporna. Se till att apparater, tillbehör och förpack ningar lämnas till miljövänlig återvinning. Följ de nationella föreskrifterna. Före avfallshanteringen ska gamla batterier och lampor tas ut ur den elektriska apparaten i oskadat skick. På så sätt kan de återvinnas effektivt. Enligt EU-direktivet om uttjänt el- och elektro nikutrustning och omsättning till nationell lag stiftning måste förbrukade elektriska apparater källsorteras och återvinnas på ett miljövänligt sätt. Information om insamlingsställen finns på www.festool.com/environment. Information om farliga ämnen: www.festool.se/reach 13 Allmänna anvisningar
