Intitulé	Description
Type de microscope	Microscope numérique
Résolution	Jusqu'à 5 mégapixels
Zoom	Zoom optique jusqu'à 200x
Écran	Écran LCD intégré de 4,3 pouces
Connectivité	USB 2.0 pour connexion à un ordinateur
Alimentation	Alimentation par adaptateur secteur ou batterie rechargeable
Utilisation	Idéal pour l'observation de petits objets, circuits imprimés, insectes, etc.
Maintenance	Nettoyer les lentilles avec un chiffon doux, éviter l'humidité excessive
Sécurité	Éviter l'exposition à la lumière directe du soleil, ne pas démonter l'appareil
Accessoires inclus	Support de microscope, logiciel de capture d'image
Compatibilité	Compatible avec Windows et macOS

FOIRE AUX QUESTIONS - DigiMicroscope Vario Reflecta

Comment installer le Reflecta DigiMicroscope Vario ?

Pour installer le Reflecta DigiMicroscope Vario, commencez par déballer l'appareil et ses accessoires. Connectez-le à un port USB de votre ordinateur à l'aide du câble fourni. Installez le logiciel fourni sur le CD ou téléchargez-le depuis le site officiel. Suivez les instructions à l'écran pour finaliser l'installation.

Comment ajuster la mise au point du microscope ?

Pour ajuster la mise au point, utilisez la molette de mise au point située sur le côté du microscope. Tournez lentement la molette jusqu'à ce que l'image devienne nette. Assurez-vous que l'objet est correctement éclairé pour de meilleurs résultats.

Le microscope ne s'allume pas, que faire ?

Vérifiez d'abord que le câble USB est correctement connecté à l'ordinateur et au microscope. Essayez de le brancher sur un autre port USB. Si le problème persiste, essayez de redémarrer votre ordinateur. Si le problème n'est toujours pas résolu, contactez le support technique.

Comment prendre des photos avec le DigiMicroscope Vario ?

Pour prendre des photos, ouvrez le logiciel associé au microscope sur votre ordinateur. Positionnez l'objet sous le microscope et ajustez la mise au point. Cliquez sur le bouton 'Capturer' dans le logiciel pour prendre une photo.

Le logiciel ne reconnaît pas le microscope, que faire ?

Assurez-vous que le logiciel est à jour. Débranchez le microscope, puis rebranchez-le et redémarrez le logiciel. Si le problème persiste, essayez de réinstaller le logiciel. Vérifiez également que votre système d'exploitation est compatible avec le microscope.

Puis-je utiliser le microscope sur un appareil mobile ?

Le Reflecta DigiMicroscope Vario est principalement conçu pour être utilisé avec un ordinateur. Cependant, certains modèles peuvent être compatibles avec des appareils mobiles via des applications spécifiques. Consultez le manuel d'utilisation pour vérifier la compatibilité.

Comment nettoyer l'objectif du microscope ?

Pour nettoyer l'objectif, utilisez un chiffon en microfibre propre et sec. Évitez d'utiliser des produits chimiques qui pourraient endommager le revêtement de l'objectif. Si nécessaire, humectez légèrement le chiffon avec de l'eau distillée avant de nettoyer.

Quelle est la résolution maximale du Reflecta DigiMicroscope Vario ?

La résolution maximale du Reflecta DigiMicroscope Vario est de 5 mégapixels, offrant des images claires et détaillées pour vos observations.

Comment enregistrer les images prises avec le microscope ?

Les images peuvent être enregistrées directement depuis le logiciel après les avoir capturées. Cliquez sur 'Enregistrer' et choisissez l'emplacement souhaité sur votre ordinateur pour sauvegarder vos fichiers.

Le microscope est-il compatible avec Windows et Mac ?

Oui, le Reflecta DigiMicroscope Vario est compatible avec les systèmes d'exploitation Windows et Mac. Assurez-vous de télécharger la version appropriée du logiciel pour votre système.

MODE D'EMPLOI DigiMicroscope Vario Reflecta

Guide d'utilisation pour Xploview v 3.2

Avant l'utilisation 4

Informations importantes 4

Entretien et nettoyage 4

Avertissement 4

Description du produit 5

Configuration de l'ordinateur requise 5

Description succincte du produit 6

Contenu de l'emballage 6

Description du produit 7

Caractéristiques du produit 8

Mise en route 9

Installation du logiciel 9

Connexion de l'appareil 10

Démarrage du logiciel xploview 10

Installation d'une lame porte-objets 11

Elements essentiels 12

Sélection d'une source de lumière 12

Sélection d'un facteur de grossissement 13

Mise au point 14

Prise d'un instantané 15

Utilisation du logiciel XPLOVIEW 16

Menu de boutons 16

Visualisation en plein écran 17

Rotation/Pivotement de l'image 18

Menu paramètres système 19

Configuration de l'appareil 20

Configuration de prises d'images automatiques 20

Configuration vidéo 20

Paramètres d'enregistrement 21

Paramètres de langue 21

Fichiers enregistrés 23

Désinstallation du logiciel XPLOVIEW 23

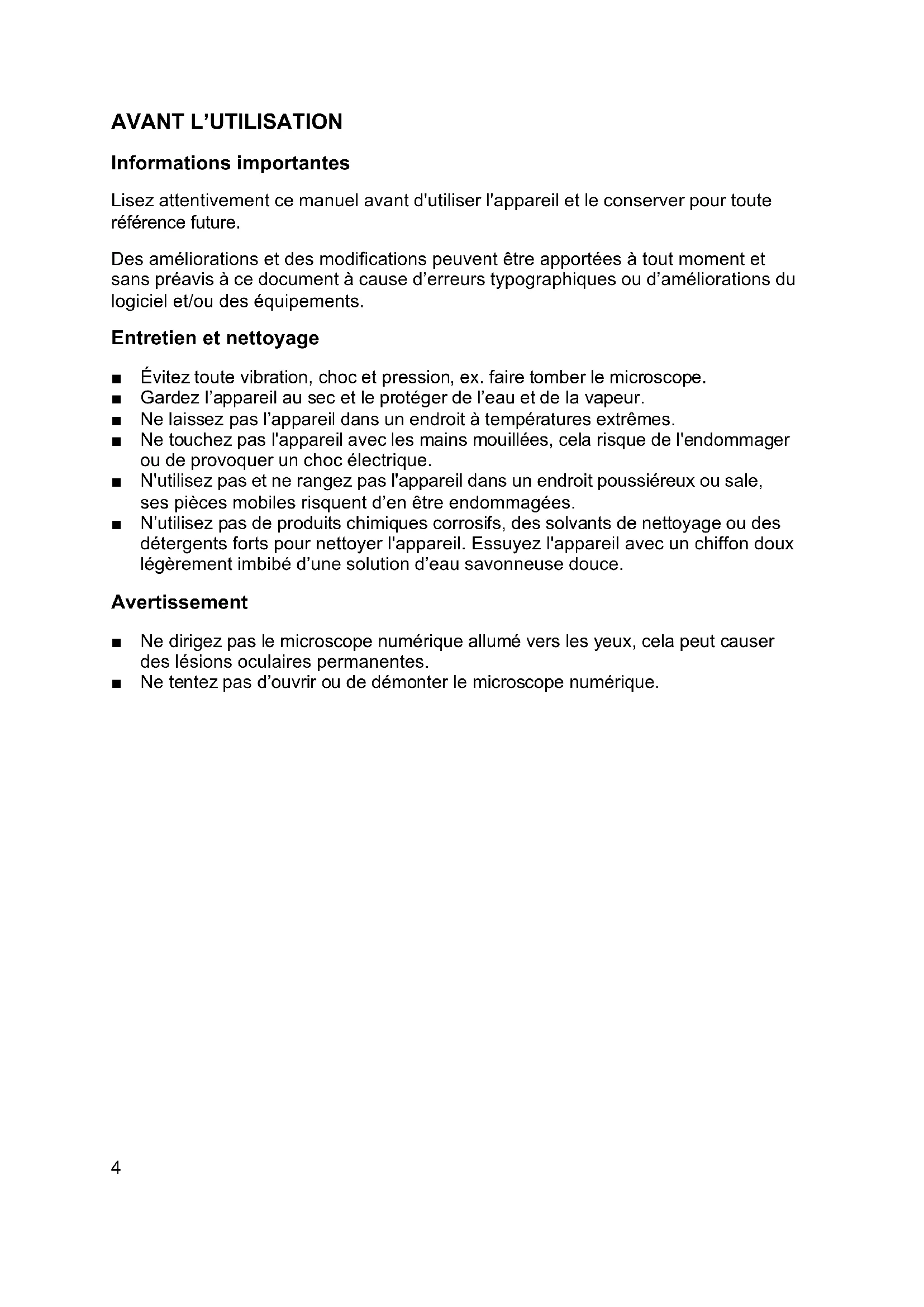

Informations importantes

Lisez attentivement ce manuel avant d'utiliser l'appareil et le conserver pour toute référence future.

Des améliorations et des modifications peuvent être apportées à tout moment et sans préavis à ce document à cause d'erreurs typographiques ou d'améliorations du logiciel et/ou des équipements.

Entretien et nettoyage

Évitez toute vibration, choc et pression, ex. faire tomber le microscope. Gardez l'appareil au sec et le protéger de l'eau et de la vapeur. Ne laissez pas l'appareil dans un endroit à températures extrêmes. Ne touchez pas l'appareil avec les mains mouillées, cela risque de l'endommager ou de provoquer un choc électrique. N'utilisez pas et ne rangez pas l'appareil dans un endroit poussièreux ou sale, ses pièces mobiles risquent d'en être endommagées. N'utilisez pas de produits chimiques corrosifs, des solvants de nettoyage ou des détergents forts pour nettoyer l'appareil. Essuyez l'appareil avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse douce.

Avertissement

• Ne dirigez pas le microscope numérique allumé vers les yeux, cela peut causer des lésions oculaires permanentes.
• Ne tentez pas d'ouvrir ou de démonter le microscope numérique.

Description du produit

• Ce microscope numérique diffère d'un microscope optique traditionnel, au lieu de regarder à travers un oculaire, l'image ou la vidéo agrandie est affichée sur l'écran d'un ordinateur connecté via USB. Cet appareil comprend une tourelle portant six objectifs différents. Lors de l'affichage de l'image sur un écran 17", cet appareil peut agrandir les objets jusqu'à 100, 200, 300, 400, 500 et 600 fois. Le facteur de grossissement dépend de la taille de l'écran utilisé, plus l'écran est grand plus le grossissement est élevé.
• Les instantanés d'objets peuvent être capturés à l'aide de la touche Snapshot (instantané) située en haut de l'appareil. Les vidéos en direct et les instantanés peuvent également être capturés et enregistrés sur l'ordinateur en utilisant le logiciel fourni.

Configuration de l'ordinateur requise

PC Windows

Systèmes d'exploitation compatibles Windows 10 (32 ou 64 bits)

Windows 8 (32 ou 64 bits)

Windows 7 (32 ou 64 bits)

Windows Vista (32 ou 64 bits)

Windows XP SP2, SP3

USB USB2.0

PC Mac OS

Systèmes d'exploitation compatibles USB

Mac OS X 10.5.6 - Mac OS X 10.11.x USB 2.0

Contenu de l'emballage

Microscope numérique avec câble USB

Trois lames porte-objets vierges Lame préparée avec du coton

Pinces à épiler

6 lamelles couvre objets vierges

CD d'installation

Guide d'utilisation

Compte-gouttes

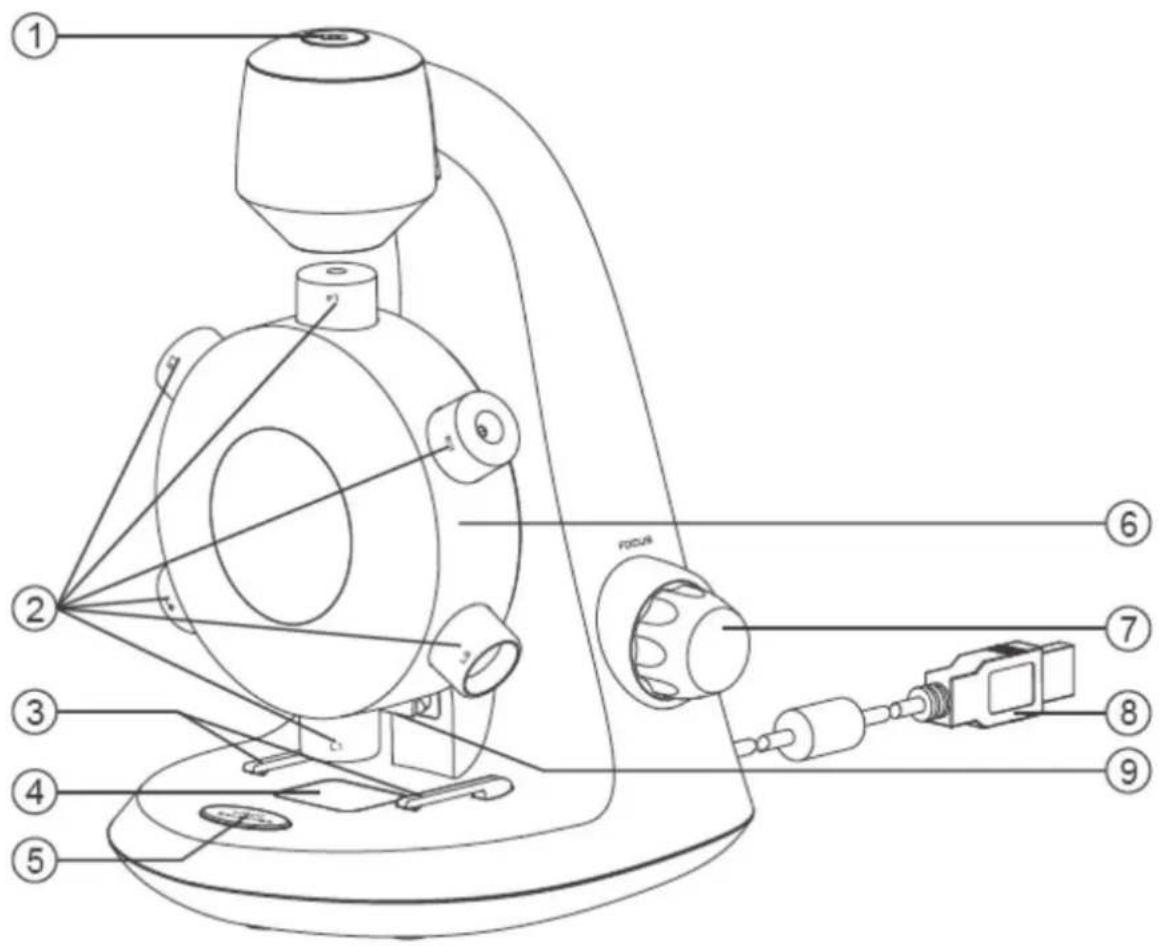

Description du produit

1. Touche Snapshot (instantané)
2. Objectifs
3. Pince de lame porte-objects
4. Platine porte-objects
5. Sélecteur de lumière
6. Tourelle porte-objectifs
7. Molette de mise au point
8. Cable USB
9. LED

Caractéristiques du produit

Type de connexion

Zone d'observation effective

USB 2.0

L1 = 3,6 × 2,7 mm

L2 = 1,8 × 1,4 mm

Facteur de grossissement (visualisation sur écran 17")

L1 = 100f ois

L2 = 200 fois

L3 = 300 fois

L4 = 400 fois

L5 = 500 fois

L6 = 600 fois

Éclairage

Alimentation

Capeur

Résolution de snapshot maximale

Résolution de capture vidéo maximale

Dimensions

Poids

LED

5V = 250mA (via USB)

CMOS

PC Windows

■ Insérez le CD d’application fourmi dans le lecteur de CD-ROM d’un ordinateur. Double-cliquez sur l’icône « xploview v3.2.xx.exe » situé sur le CD des pilotes. Suivez l’assistant d’installation de xploiew pour installer le logiciel du microscope numérique.

■ Insérez le CD d'application fourni dans le lecteur de CD-ROM d'un ordinateur. Double-cliquez sur l'icône < de « xploview v3.2.xx.dmg » situé sur le CD des pilotes. Faites glisser l'icône < × > de xploview dans le dossier Applications.

Connexion de l'appareil

Connectez l'appareil à l'ordinateur en utilisant le câble USB fourni.

Démarrage du logiciel xploview

PC Windows

Le logiciel xploview peut être lancé en double-cliquant sur l'icone < × > de xploview situé sur le bureau, ou dans le menu Démarrer.

PC Mac OS

Le logiciel xploview peut être lancé en double-cliquant sur l'icône < × > de xploview située dans le menu Applications.

Remarque

Lorsque l'appareil est connecté à un ordinateur pour la première fois, un pilote sera automatiquement installé par Windows ou Mac OS. Cette opération pourrait prendre quelques minutes.

Chaque fois que le logiciel xploview démarre, l'appareil devrait démarrer automatiquement. Autrement, l'appareil peut être sélectionné dans la section de configuration de l'appareil dans le menu paramètres système.

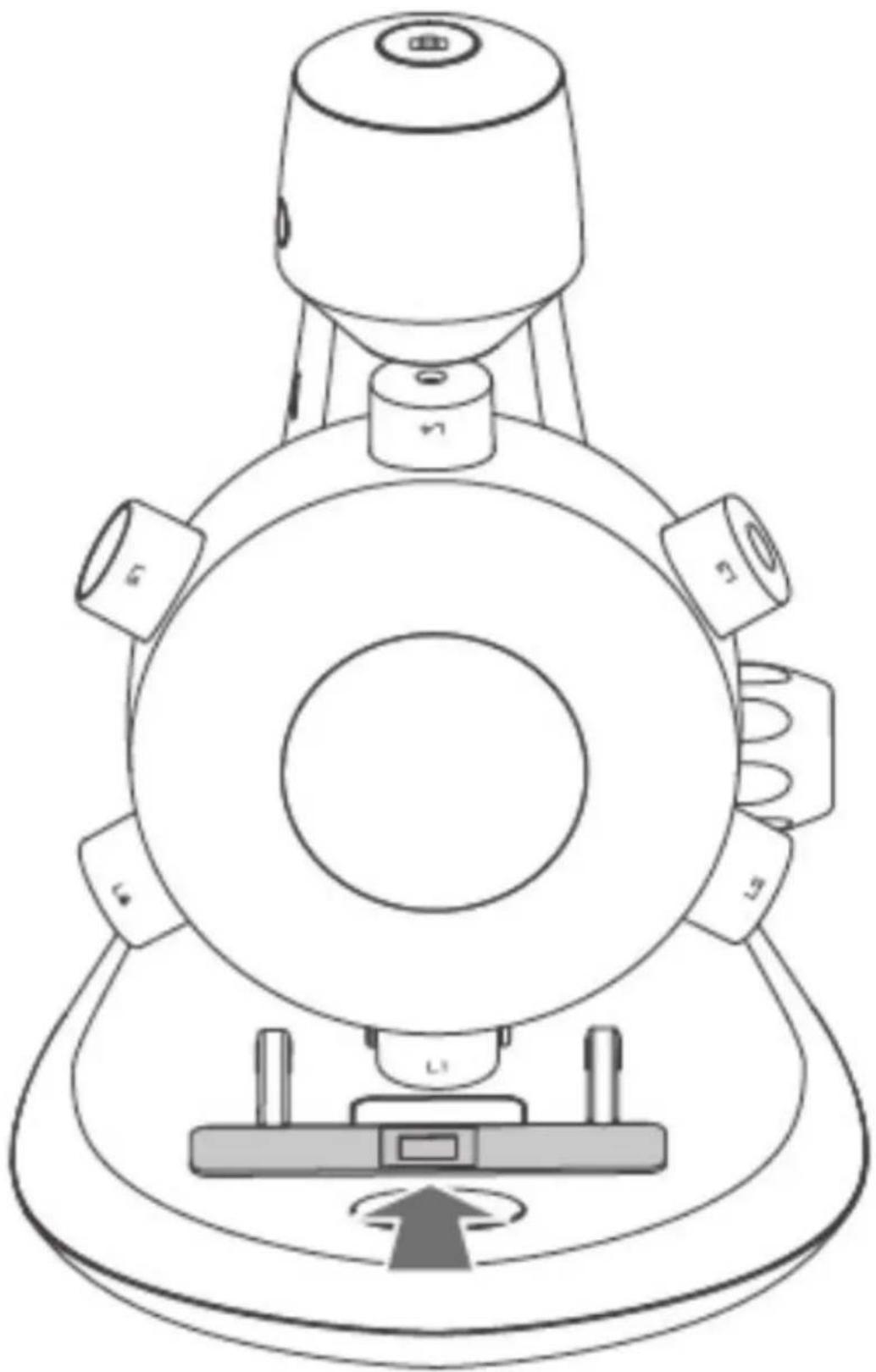

Installation d'une lame porte-objets

Placez une lame porte-objets préparée sur la platine porte-objets et faites-la glisser dans les pinces de lame porte-objets de manière qu'elles la retiennent solidement.

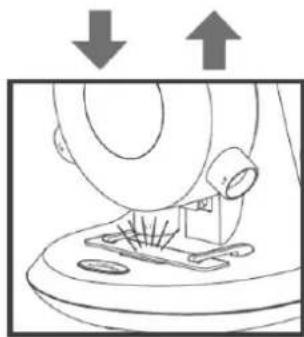

Sélection d'une source de lumière

Ce microscope numérique comprend deux sources de lumière, l'une située au-dessus de la platine et l'autre en dessous, fournissant respectivement une lumière incidente et transmise.

Lorsque l'appareil est connecté à un ordinateur, lors de l'exécution du logiciel fourni, l'une des lumières sera allumée.

Appuyez une fois sur le sélecteur de lumière pour basculer vers le système d'éclairage souhaité. Lorsque vous quittez le logiciel, la lumière s'éteint automatiquement.

Appuyez une fois pour accéder au système d'éclairage

Lumière incidente

Lumière transmise

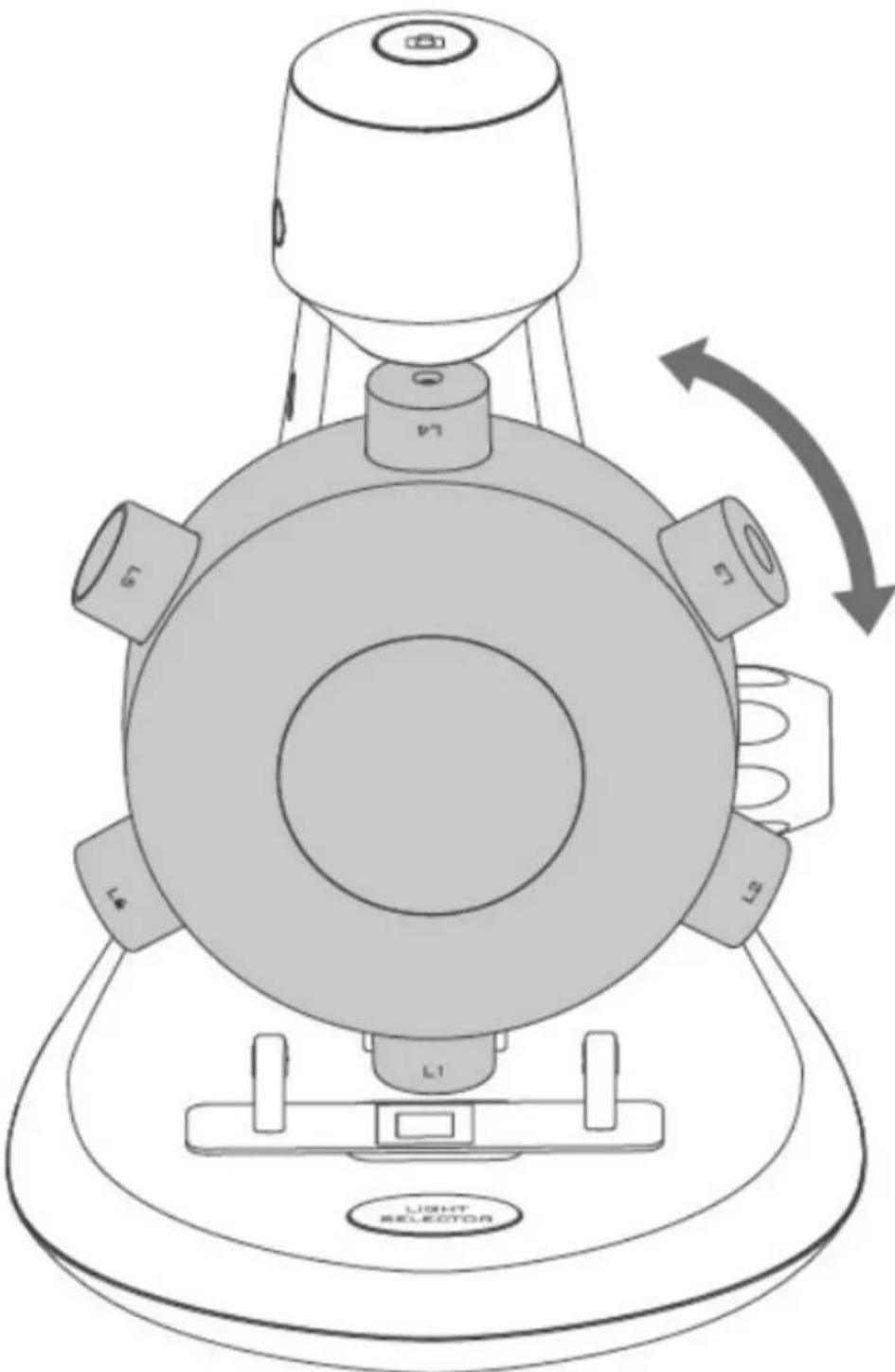

Sélection d'un facteur de grossissement

La tourelle porte-objectifs peut être tournée dans les deux sens : horaire et antihoraire.

Prenons le puissant objectif L1 à titre d'exemple ; faites tourner la tourelle porte-objectifs de manière que l'objectif L1 soit directement au-dessus de l'échantillon. Lorsque l'objet est correctement aligné, vous sentirez un « clic »

Tournez la tourelle porte-objectifs pour sélectionner l'agrandissement souhaité.

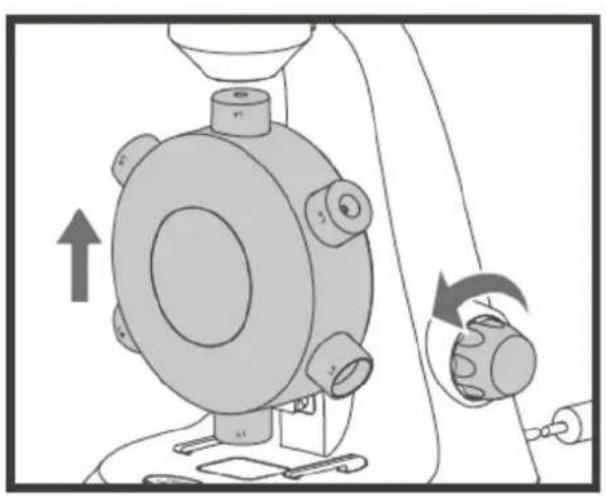

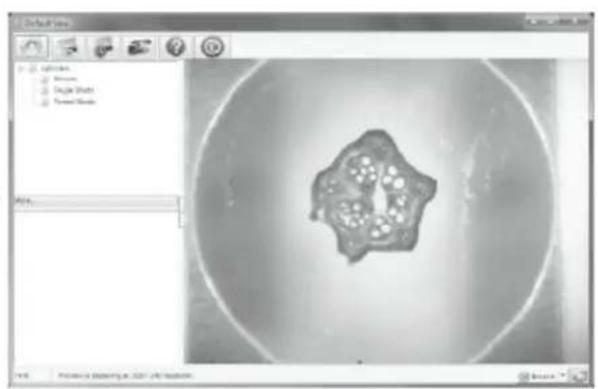

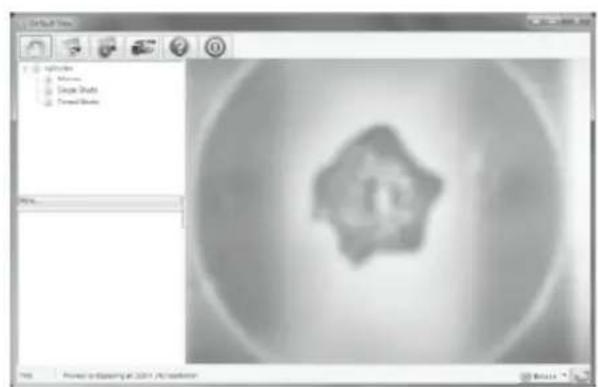

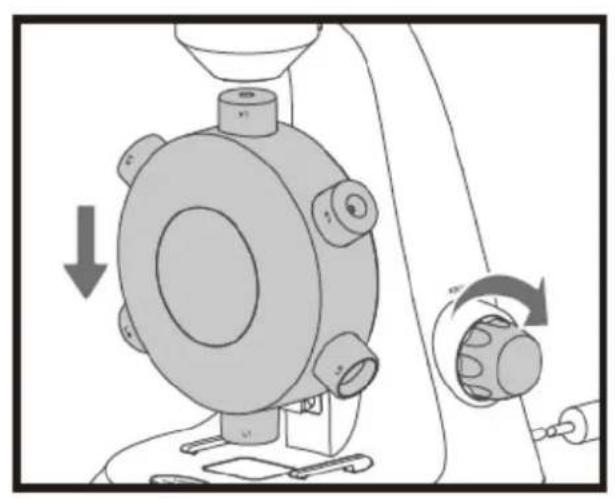

Mise au point

Tournez la molette de mise au point dans le sens horaire ou antihoraire jusqu'à ce que l'image soit nette.

Remarque: En abaissant la tourelle porte-objectifs pendant la mise au point, veillez à ce que l'objet ne rencontre aucun obstacle et qu'il ne touche pas la lame porte-objets.

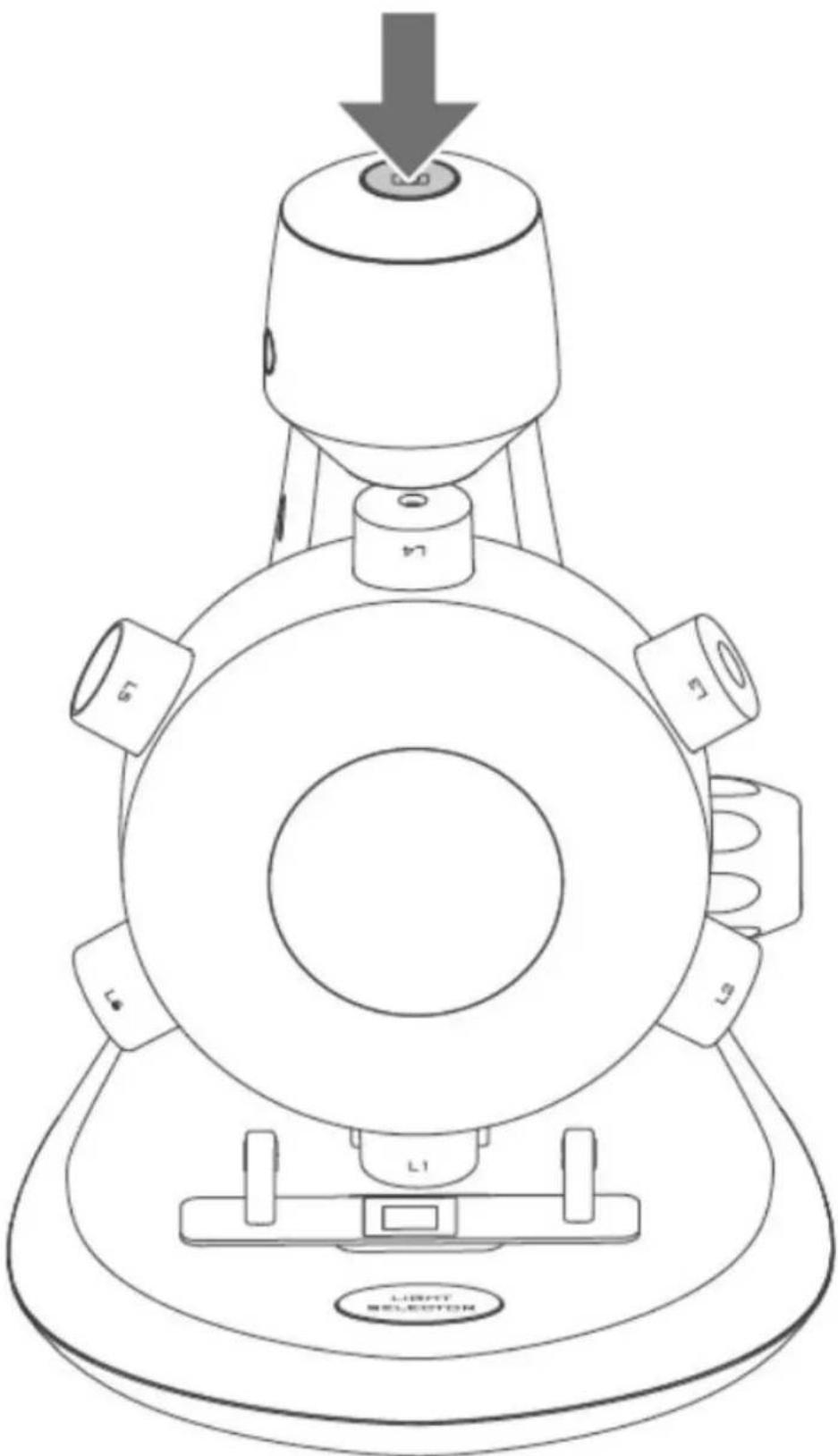

Prendre un instantané

Appuyez sur la touche d'instantané pour prendre un instantané.

Menu de boutons

Voici les icônes du menu de boutons :

Ouvrez le menu Paramétres système (voir menu paramétres système à la page19).

Pour capturer une image sur l'écran.

Pour démarrer et arrêter une prise d'images automatique. Les images seront capturées à intervalle constant (voir menu paramètres système de la page 20 pour régler la fréquence et la durée).

Pour démarrer et arrêter l'enregistrement vidéo.

Informations sur le logiciel. Ces informations peuvent être utiles lors de la mise à jour du logiciel.

Pour arrêter le logiciel.

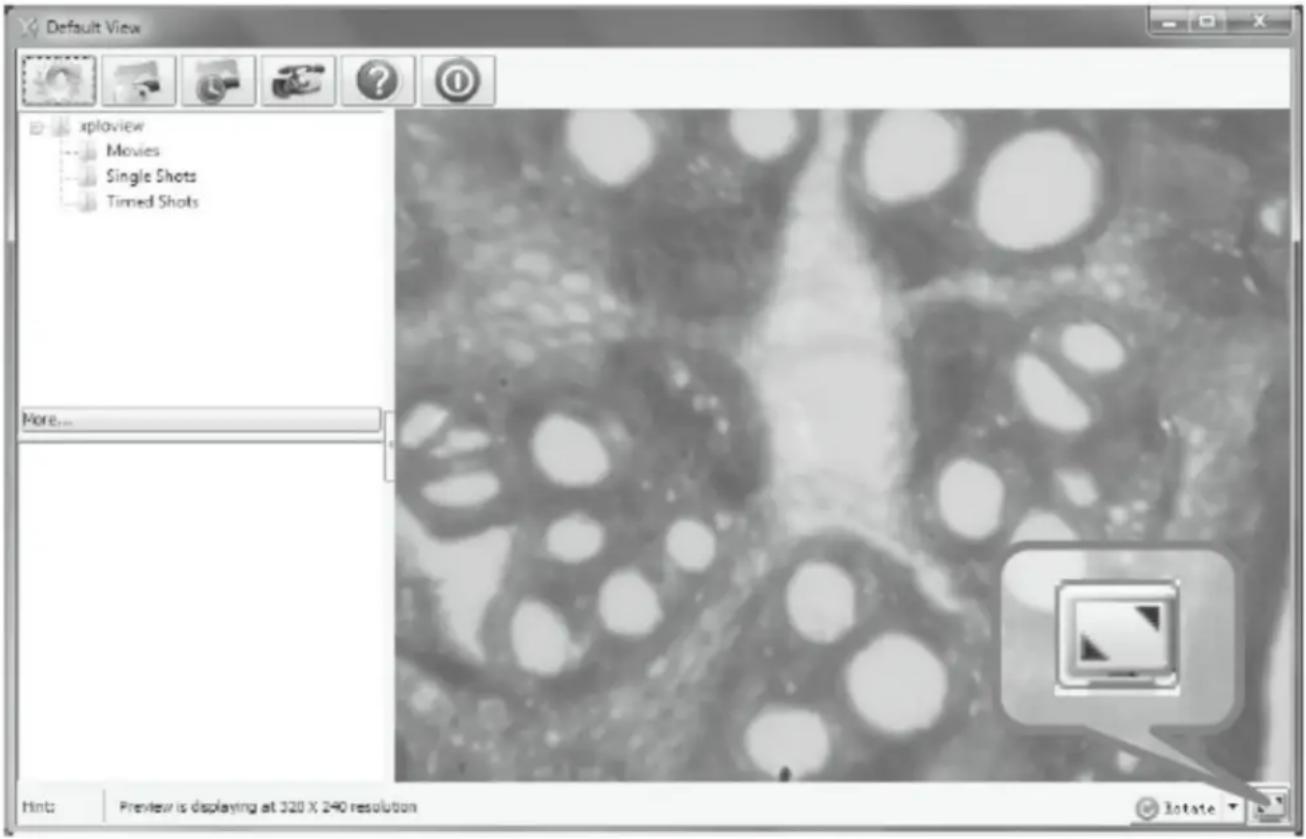

Visualisation en plein écran

Pour activer le mode plein écran, cliquez sur le bouton plein écran < > situé dans le coin inférieur droit de la fenêtre du logiciel xploview.

Pour quitter le mode plein écran, double-cliquez sur l'écran ou appuyez sur la touche «Esc» du clavier.

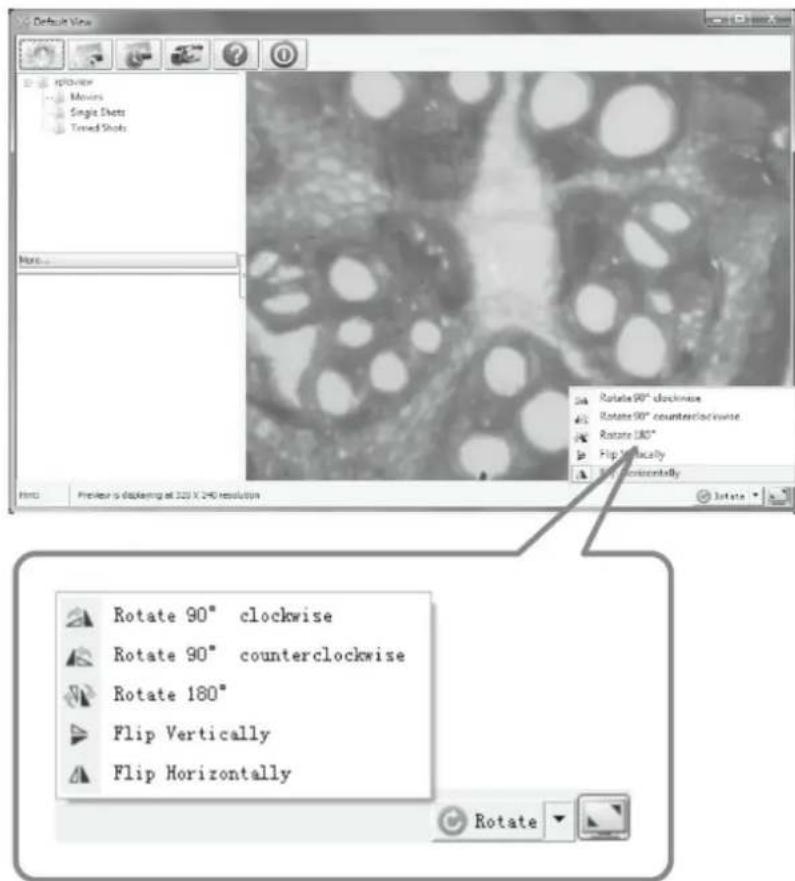

Rotation/pivotement de l'image

Cliquez sur le bouton < Rotate > pour faire tourner ou pivoter l'image.

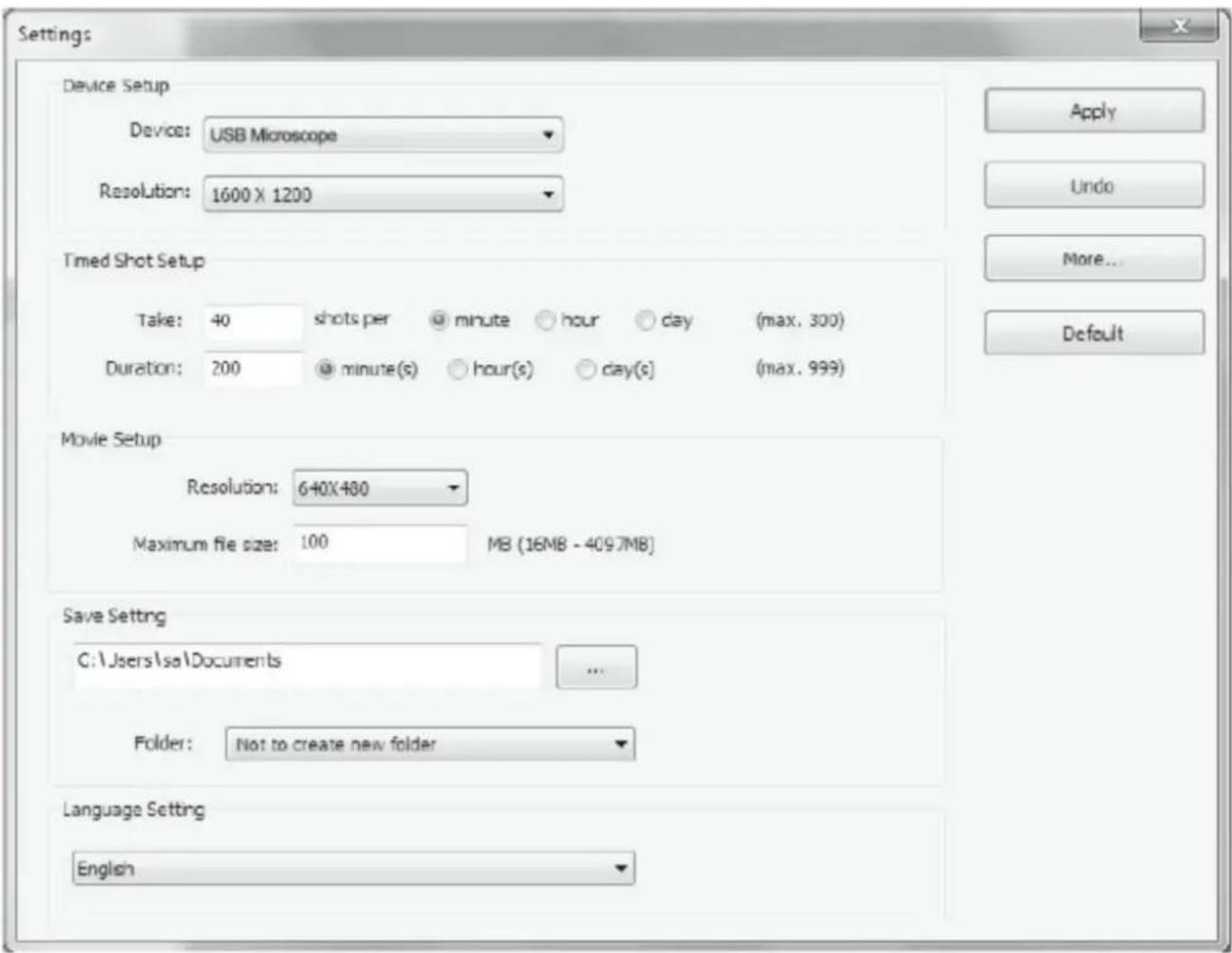

Menu des paramètres système

Lors du premier démarrage du logiciel xploview, les paramètres par défaut seront utilisés, vous pouvez modifier ces paramètres manuellement dans le menu paramètres système.

Configuration de l'appareil

Si l'image capturée par le microscope numérique n'a pas été affichée par défaut, vous pouvez changer cela en sélectionnant «Device» dans le menu déroulant.

Vous pouvez modifier la résolution des images que vous capturez dans le menu déroulant «Resolution».

Configuration de prises d'images automatiques

Cette option permet de définir la fréquence et la durée des prises d'images automatiques.

Configuration vidéo

Vous pouvez modifier la résolution des vidéos que vous enregistrez dans le menu déroulant «Resolution». Vous pouvez également fixer une taille maximale de fichier pour chaque vidéo.

Paramètres d'enregistrement

Cette option permet de modifier l'emplacement par défaut des images ou vidéos : capturées.

Paramètres de langue

Cette option permet de changer la langue du logiciel Xploview.

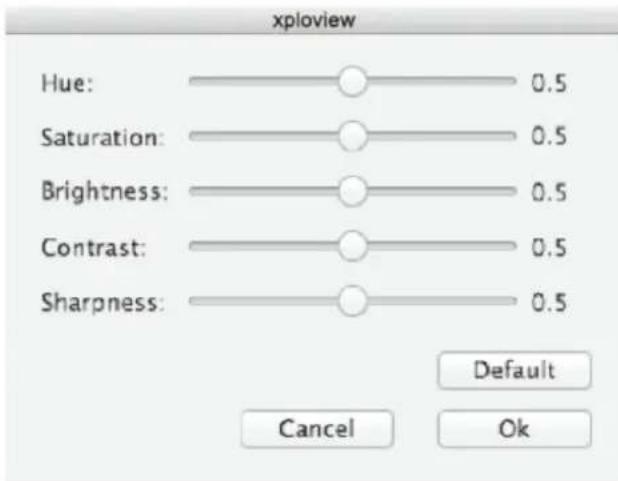

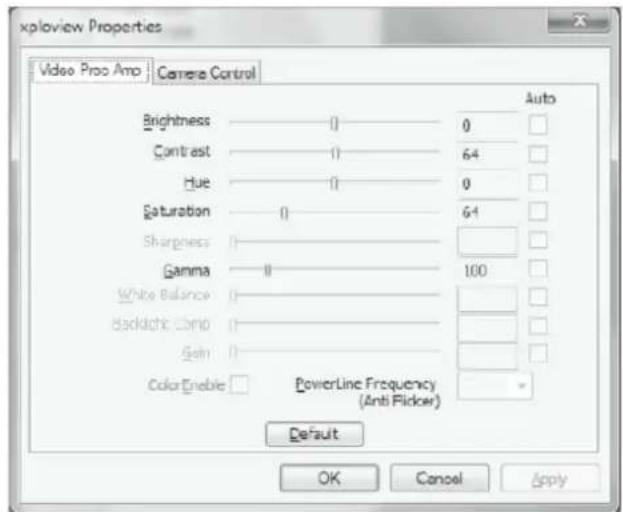

Paramètres avancés

En cliquant sur le bouton «More...» situé à droite du menu paramètres système, vous pouvez régler manuellement tous les paramètres de l'image. Notez que les paramètres disponibles peuvent être différents, cela dépend de votre système d'exploitation.

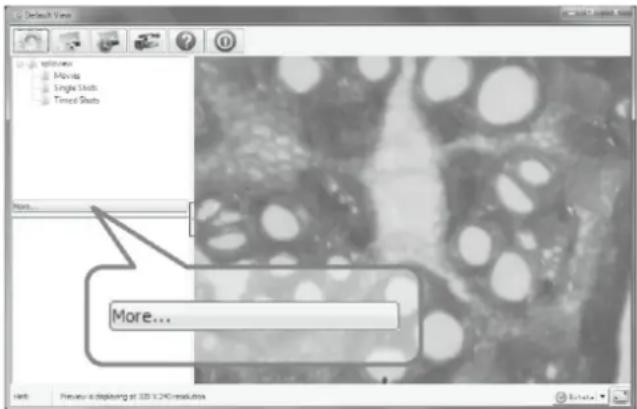

Fichiers enregistrés

Avec le logiciel xploview ouvert, vous pouvez localiser le dossier des fichiers enregistrés en cliquant sur le bouton «More...» situé à gauche de la fenêtre principale du logiciel.

Déinstallation du logiciel xploview

PC Windows

Déselectionnez «Désinstaller» dans le menu Démarrer (Démarrer > Tous les programmes > xploview > Désinstaller).

PC Mac OS

Faites glisser l'icône de l'application xploview du dossier «Applications» vers la «Corbeille».

Déclaration de conformité FCC (états-unis seulement)

Cet appareil est conforme à l'article 15 de la réglementation FCC. Son utilisation est autorisée seulement dans les deux conditions suivantes : (1) Cet appareil ne peut causer d'interférences nuisibles et (2) il doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Tout changement/modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet appareil.

Cet équipement a été testé et s'est avéré conforme aux limites définies dans l'article 15 du règlement FCC pour un équipement numérique de classe B. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence, et, s'il n'est pas installé et utilisé conformément aux instructions, il peut produire des interférences affectant les communications radio. Cependant, rien ne garantit qu'aucun brouillage ne se produit dans une installation particulière. Si cet appareil produit des interférences nuisibles à la réception radio/télévision, pouvant facilement être constaté en l'éteignant et en le rallumant, nous vous incitons fortement à prendre l'une ou plusieurs des mesures suivantes :

— Réorienter ou déplacer l'antenne réceptrice. — Éloigner davantage le récepteur de l'appareil. — Brancher l'appareil à un circuit différent de celui sur lequel le récepteur est branché. — Consultez votre revendeur ou un technicien radio/télévision qualifié.

Mentions légales

Ce document est publié sans aucune garantie. Bien que les informations fournies soient considérées comme étant exactes, elles peuvent comporter des erreurs ou des inexactitudes. En aucun cas, le fabricant ou ses distributeurs ne peuvent être tenus responsables des dommages directs ou indirects de toute nature, y compris mais non limité à la perte de profits ou pertes commerciales, découlant de l'utilisation des informations contenues dans ce document.

Tous droits réservés. Mac, Mac OS et OS X sont des marques d'Apple Inc., déposées aux États-Unis et dans d'autres pays. Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays. Toutes les autres marques appartiennent à leurs propriétaires respectifs.
