MODE D'EMPLOI DigiMicroscope Flex Reflecta

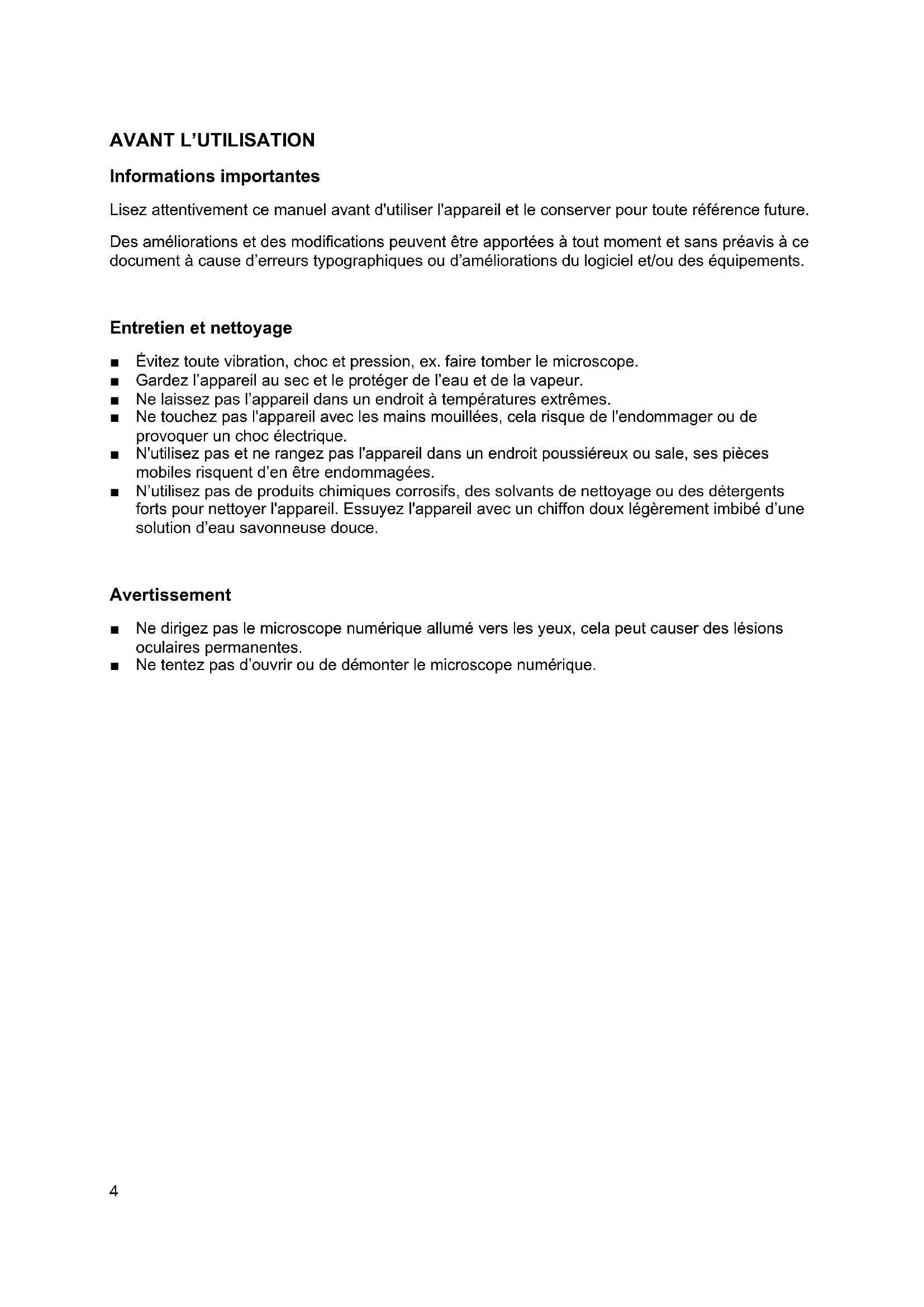

Informations importantes Lisez attentivement ce manuel avant d'utiliser l'appareil et le conserver pour toute référence future. Des améliorations et des modifications peuvent être apportées à tout moment et sans préavis à ce document à cause d’erreurs typographiques ou d’améliorations du logiciel et/ou des équipements. Entretien et nettoyage ■ Évitez toute vibration, choc et pression, ex. faire tomber le microscope. ■ Gardez l’appareil au sec et le protéger de l’eau et de la vapeur. ■ Ne laissez pas l’appareil dans un endroit à températures extrêmes. ■ Ne touchez pas l'appareil avec les mains mouillées, cela risque de l'endommager ou de provoquer un choc électrique. ■ N'utilisez pas et ne rangez pas l'appareil dans un endroit poussiéreux ou sale, ses pièces mobiles risquent d’en être endommagées. ■ N’utilisez pas de produits chimiques corrosifs, des solvants de nettoyage ou des détergents forts pour nettoyer l'appareil. Essuyez l'appareil avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse douce. Avertissement ■ Ne dirigez pas le microscope numérique allumé vers les yeux, cela peut causer des lésions oculaires permanentes. ■ Ne tentez pas d’ouvrir ou de démonter le microscope numérique. 4Description du produit ■ Ce microscope numérique diffère d'un microscope optique traditionnel, au lieu de regarder à travers un oculaire, l'image ou la vidéo agrandie est affichée sur l'écran d'un ordinateur connecté via USB. ■ Cet appareil est doté de 2 facteurs de grossissement, les images peuvent être agrandies sur un écran 17” jusqu’à 60 et 250 fois lorsqu’il est placé directement au dessus de l’objet. Le facteur de grossissement dépend de la taille de l’écran utilisé, plus l’écran est grand plus le grossissement est élevé. ■ Cet appareil comprend 4 LED dont l’intensité peut être ajustée. Configuration de l’ordinateur requise PC Windows Systèmes d'exploitation compatible Windows 10 (32 ou 64 bits) Windows 8 (32 ou 64 bits) Windows 7 (32 ou 64 bits) Windows Vista (32 ou 64 bits) Windows XP SP2, SP3 USB USB 2.0

PC Mac OS Systèmes d'exploitation compatible Mac OS X 10.5.6 - Mac OS X 10.11.x USB USB 2.0

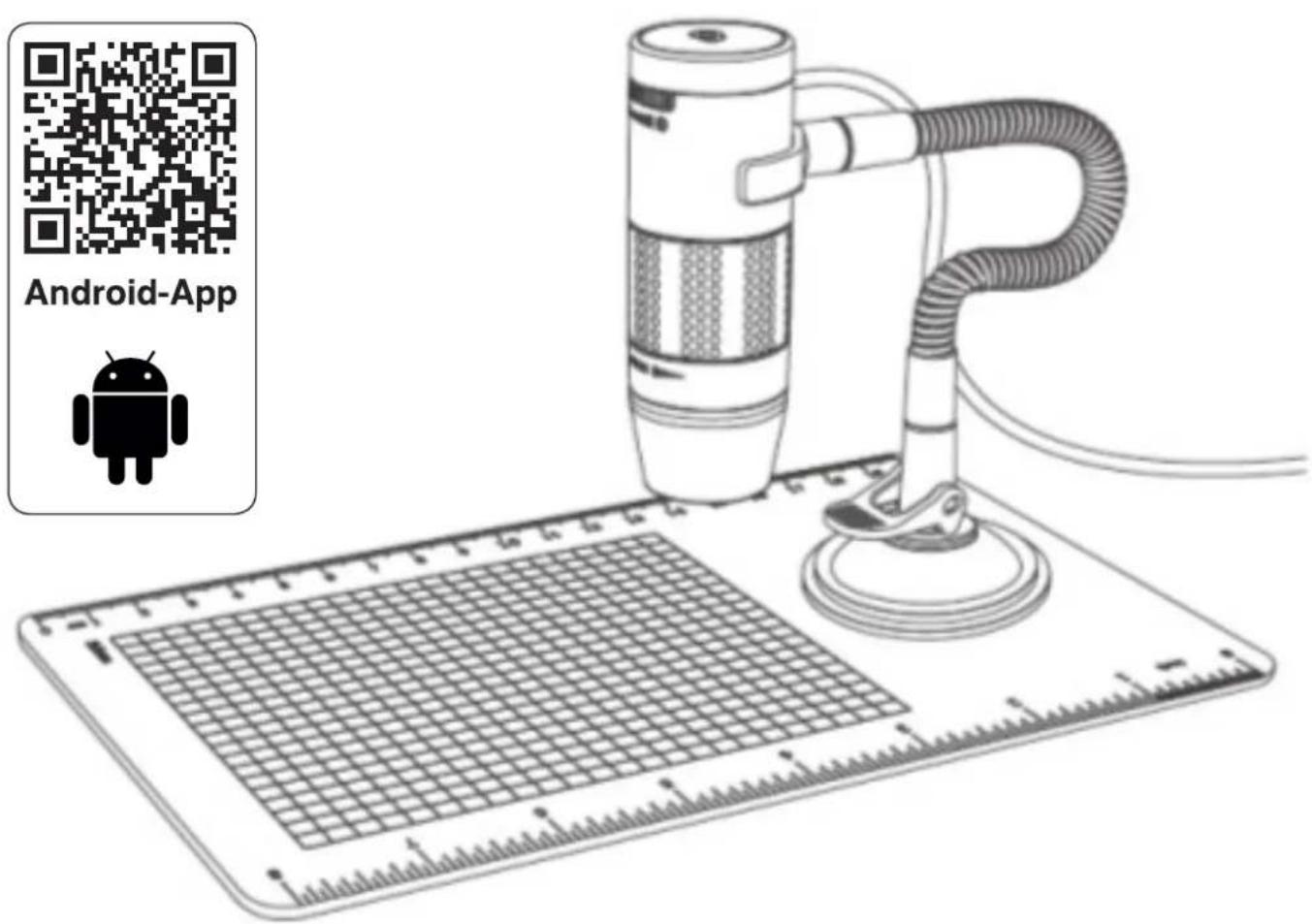

Contenu de l'emballage Microscope numérique avec câble USB

Support du microscope avec ventouse

Planche millimétrée d’observation

Contenu de l'emballage Microscope numérique avec câble USB

Support du microscope avec ventouse

Planche millimétrée d’observation

Contenu de l'emballage Microscope numérique avec câble USB

Support du microscope avec ventouse

Planche millimétrée d’observation

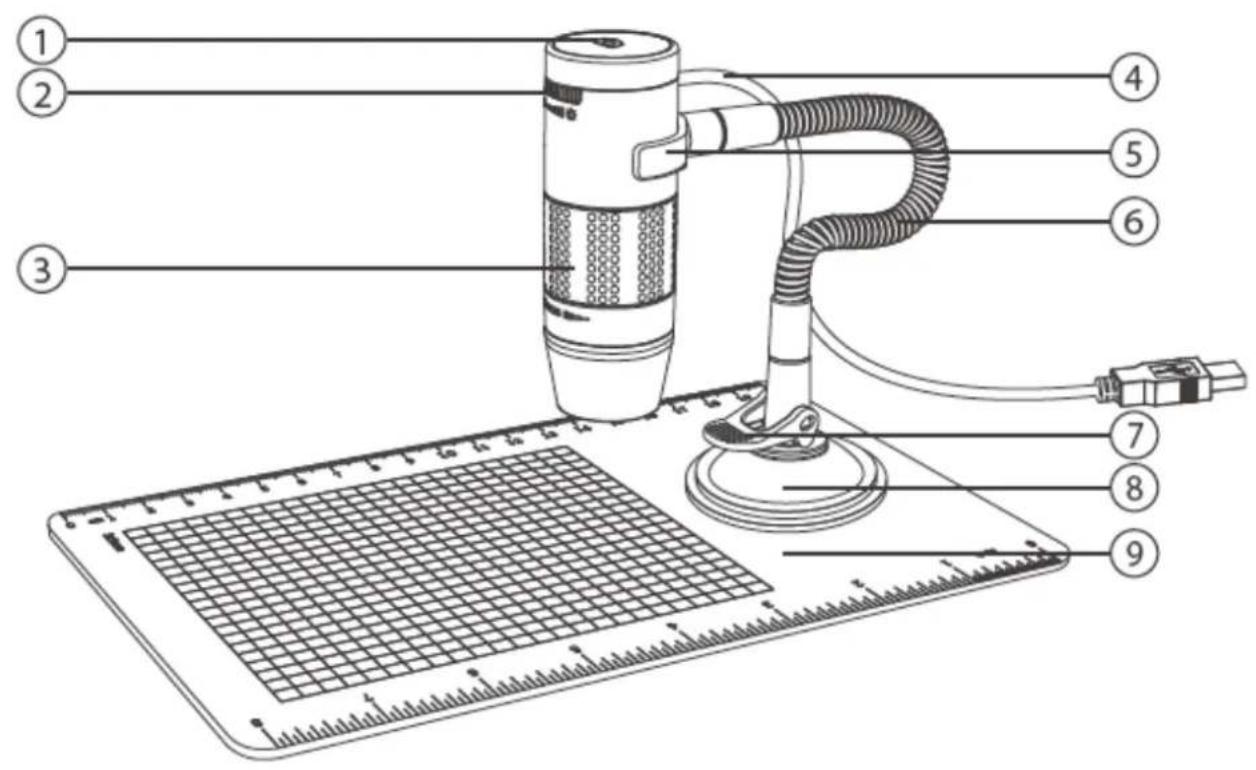

6Description du produit

2. Bouton de réglage de l’intensité lumineuse

3. Molette de mise au point

7. Levier de verrouillage

Description du produit

2. Bouton de réglage de l’intensité lumineuse

3. Molette de mise au point

7. Levier de verrouillage

7Caractéristiques du produit Type de connexion USB 2.0 Grossissements effectifs (sur un écran 17”) 60, 250 fois Zone de visualisation effective 5,6 x 4,2 mm (60 fois), 1,4 x 1,1 mm (250 fois), Éclairage Quatre LED Alimentation 5V 250mA (via USB) Capteur CMOS Résolution de snapshot maximale 1600 x 1200 pixels (UXGA) Résolution de capture vidéo maximale 640 x 480 pixels (VGA) Dimensions Ф 30 x 86 mm Poids 207 grammes

8Mise en route Installation du logiciel PC Windows ■ Insérez le CD d’application fourni dans le lecteur de CD-ROM d’un ordinateur. ■ Double-cliquez sur l’icône < > de «xploview v3.2.xx.exe» situé sur le CD des pilotes. ■ Suivez l’assistant d’installation de xploview pour installer le logiciel du microscope numérique. PC Mac OS ■ Insérez le CD d’application fourni dans le lecteur de CD-ROM d’un ordinateur. ■ Double-cliquez sur l’icône < > de «xploview v3.2.xx.dmg» situé sur le CD des pilotes. ■ Faites glisser l’icône < > de xploview dans le dossier Applications.

9Connexion de l'appareil Connectez l'appareil à l'ordinateur en utilisant le câble USB fourni. Démarrage du logiciel xploview PC Windows Le logiciel xploview peut être lancé en double-cliquant sur l’icône < > de xploview situé sur le bureau, ou dans le menu Démarrer. PC Mac OS Le logiciel xploview peut être lancé en double-cliquant sur l’icône < > de xploview situé dans le menu Applications. Remarque Lorsque l’appareil est connecté à un ordinateur pour la première fois, un pilote sera automatiquement installé par Windows ou Mac OS. Cette opération pourrait prendre quelques minutes. Chaque fois que le logiciel xploview démarre, l'appareil devrait démarrer automatiquement. Autrement, l’appareil peut être sélectionné dans la section de configuration de l’appareil dans le menu paramètres système. Il est normal que la LED clignote une fois lorsque l’appareil est branché. Lorsque xploview est en cours d'exécution, la LED s’allume automatiquement. 10Assemblage du support ■ Assurez-vous que la surface de montage ne présente aucune trace d'huile ni de saleté et que le levier de verrouillage est libéré. ■ Appuyez sur la ventouse pour la fixer en place tout en abaissant le levier de verrouillage.

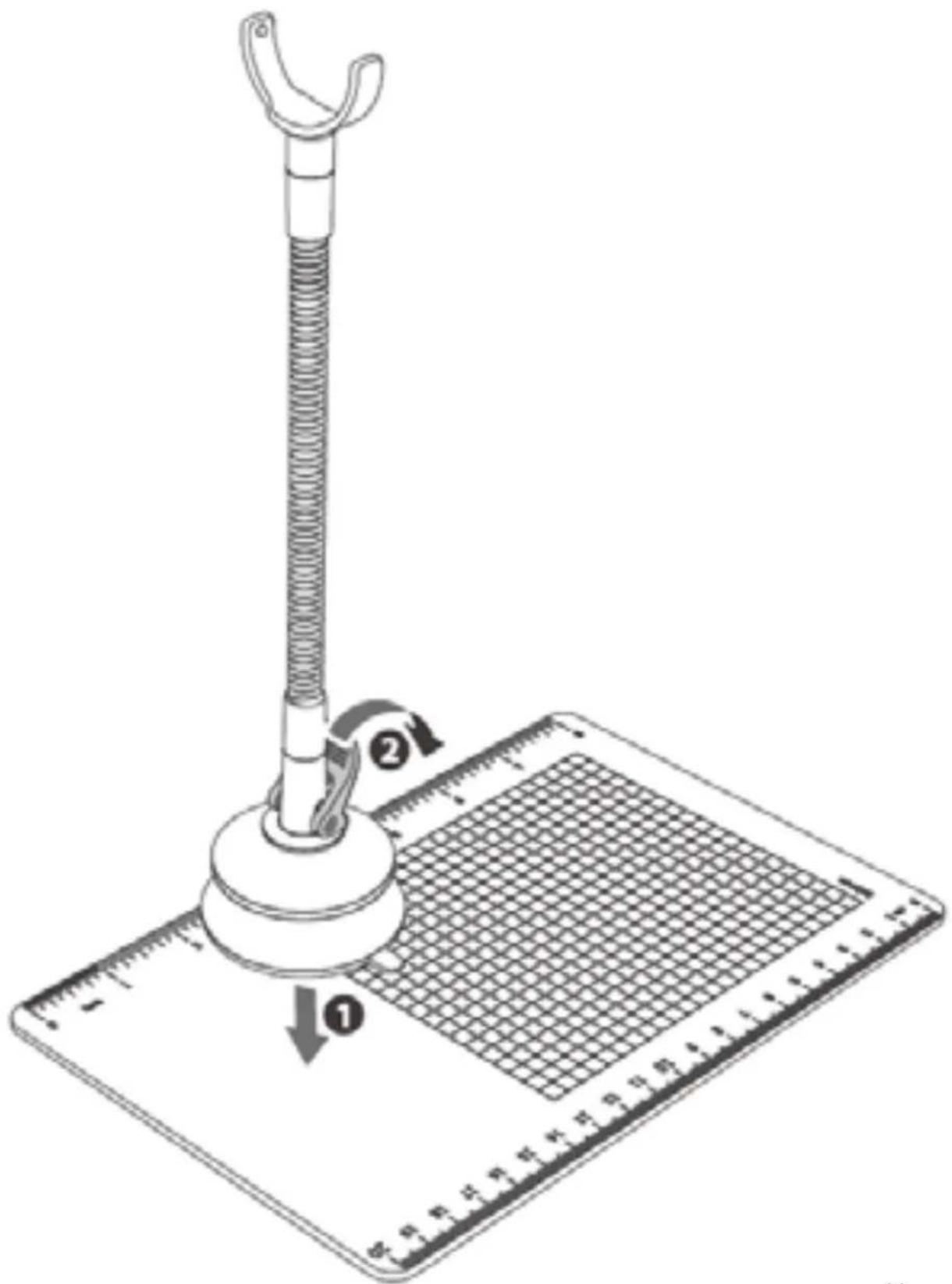

Assemblage du support ■ Assurez-vous que la surface de montage ne présente aucune trace d'huile ni de saleté et que le levier de verrouillage est libéré. ■ Appuyez sur la ventouse pour la fixer en place tout en abaissant le levier de verrouillage.

Assemblage du support ■ Assurez-vous que la surface de montage ne présente aucune trace d'huile ni de saleté et que le levier de verrouillage est libéré. ■ Appuyez sur la ventouse pour la fixer en place tout en abaissant le levier de verrouillage.

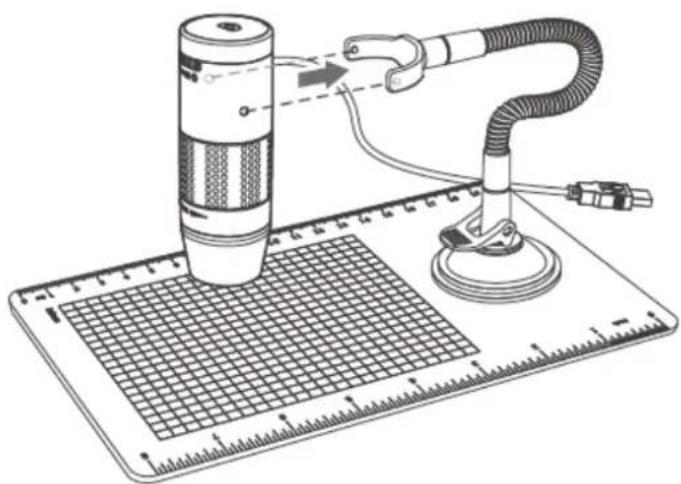

11Fixation du microscope au support Fixez le microscope au support comme illustré ci-dessous.

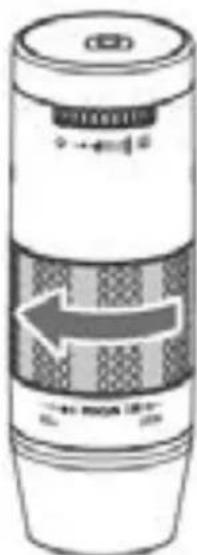

Mise au point Position de préparation Tournez dans le sens horaire la molette de mise au point à la position la plus éloignée.

Fixation du microscope au support Fixez le microscope au support comme illustré ci-dessous.

Mise au point Position de préparation Tournez dans le sens horaire la molette de mise au point à la position la plus éloignée.

Fixation du microscope au support Fixez le microscope au support comme illustré ci-dessous.

Mise au point Position de préparation Tournez dans le sens horaire la molette de mise au point à la position la plus éloignée.

Fixation du microscope au support Fixez le microscope au support comme illustré ci-dessous.

Mise au point Position de préparation Tournez dans le sens horaire la molette de mise au point à la position la plus éloignée. 12Visualisation en utilisant le support du microscope Placez l’objet sur la planche d’observation. À partir de la position de préparation, tournez dans le sens antihoraire la molette de mise au point jusqu’à ce que l’image devienne nette et claire. Plus le microscope est proche de l’objet, plus le facteur de grossissement est élevé.

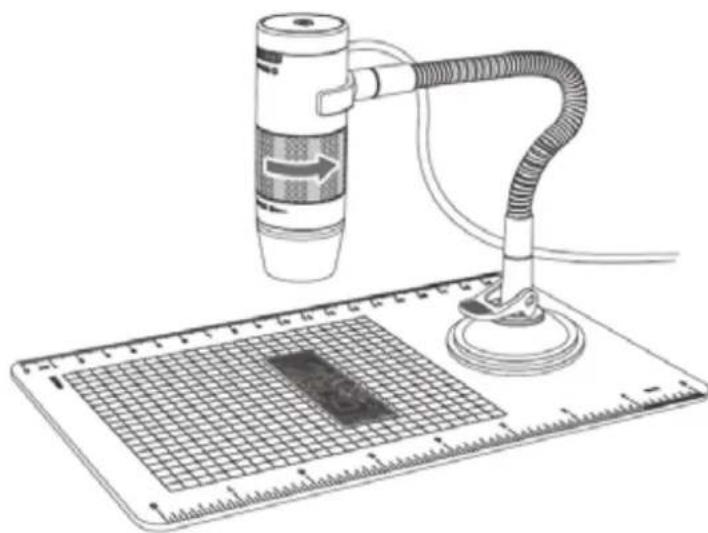

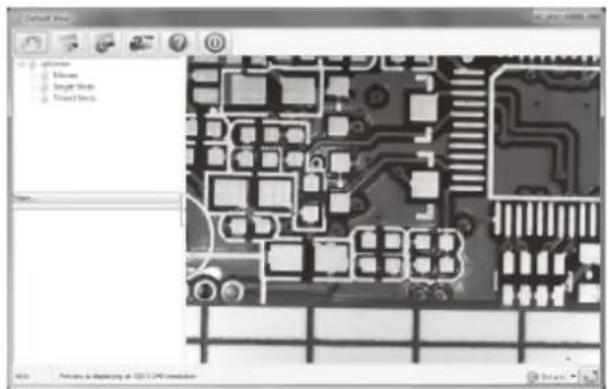

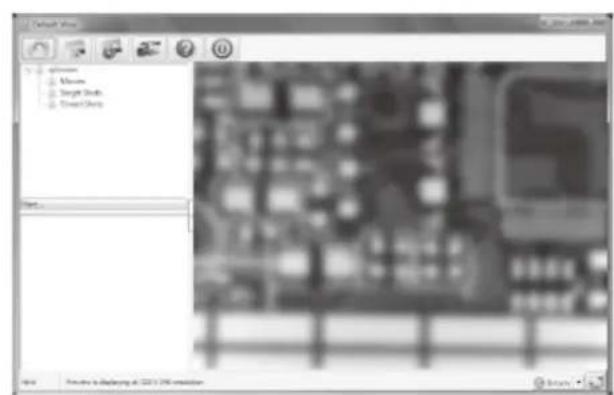

Visualisation en utilisant le support du microscope Placez l’objet sur la planche d’observation. À partir de la position de préparation, tournez dans le sens antihoraire la molette de mise au point jusqu’à ce que l’image devienne nette et claire. Plus le microscope est proche de l’objet, plus le facteur de grossissement est élevé.

Visualisation en utilisant le support du microscope Placez l’objet sur la planche d’observation. À partir de la position de préparation, tournez dans le sens antihoraire la molette de mise au point jusqu’à ce que l’image devienne nette et claire. Plus le microscope est proche de l’objet, plus le facteur de grossissement est élevé.

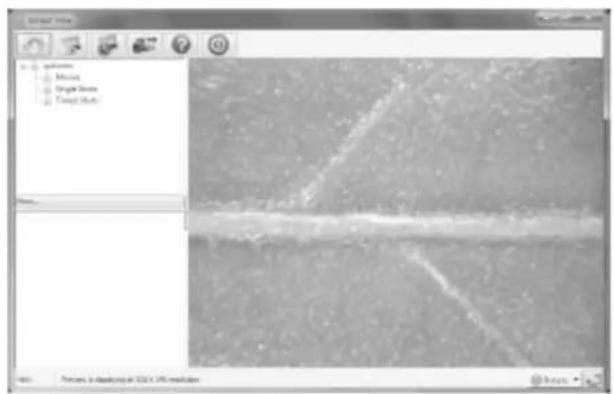

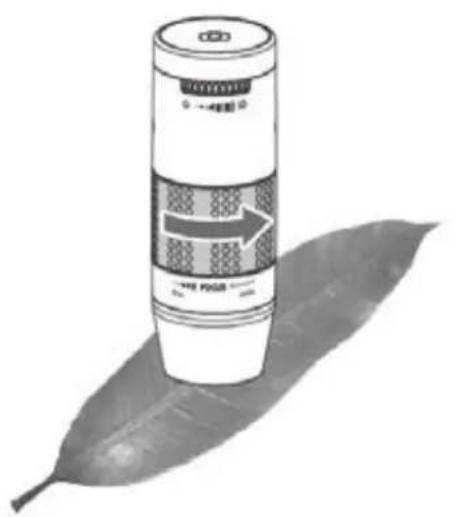

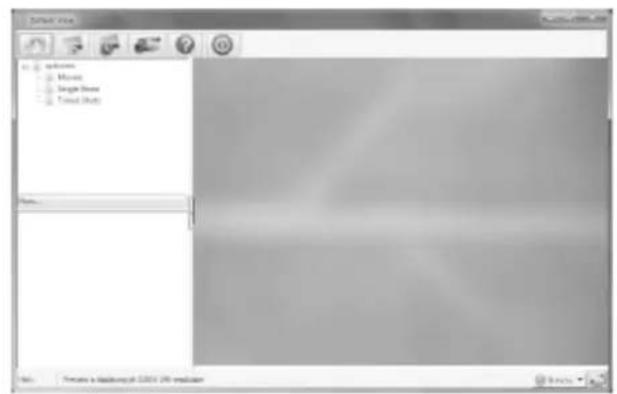

13Visualisation directe d’un objet Pour un grossissement de 60 fois (écran 17”) Placez le microscope directement au dessus d’un objet. À partir de la position de préparation, tournez dans le sens antihoraire la molette de mise au point jusqu’à atteindre le premier point focal où l’image est nette et claire. Un grossissement de 60 fois peut être réalisé lors de l’affichage sur un écran 17”.

Visualisation directe d’un objet Pour un grossissement de 60 fois (écran 17”) Placez le microscope directement au dessus d’un objet. À partir de la position de préparation, tournez dans le sens antihoraire la molette de mise au point jusqu’à atteindre le premier point focal où l’image est nette et claire. Un grossissement de 60 fois peut être réalisé lors de l’affichage sur un écran 17”.

Visualisation directe d’un objet Pour un grossissement de 60 fois (écran 17”) Placez le microscope directement au dessus d’un objet. À partir de la position de préparation, tournez dans le sens antihoraire la molette de mise au point jusqu’à atteindre le premier point focal où l’image est nette et claire. Un grossissement de 60 fois peut être réalisé lors de l’affichage sur un écran 17”.

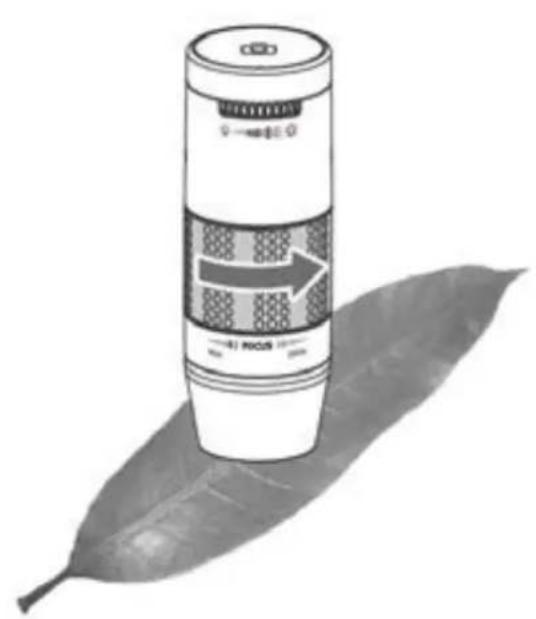

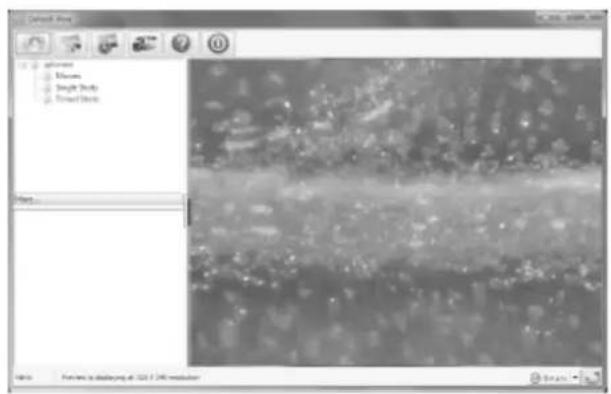

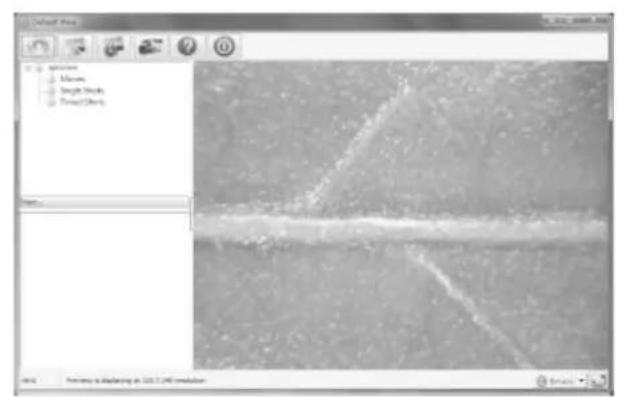

14Pour un grossissement de 250 fois (écran 17”) À partir du grossissement 60 fois, tournez dans le sens antihoraire la molette de mise au point jusqu’à atteindre le second point focal où l’image est nette et claire. Un grossissement de 250 fois peut être réalisé lors de l’affichage sur un écran 17”.

Pour un grossissement de 250 fois (écran 17”) À partir du grossissement 60 fois, tournez dans le sens antihoraire la molette de mise au point jusqu’à atteindre le second point focal où l’image est nette et claire. Un grossissement de 250 fois peut être réalisé lors de l’affichage sur un écran 17”.

Pour un grossissement de 250 fois (écran 17”) À partir du grossissement 60 fois, tournez dans le sens antihoraire la molette de mise au point jusqu’à atteindre le second point focal où l’image est nette et claire. Un grossissement de 250 fois peut être réalisé lors de l’affichage sur un écran 17”.

15Réglage de l’intensité de la lumière LED Tournez le bouton de réglage de l’intensité LED dans le sens horaire ou antihoraire pour augmenter ou diminuer l’intensité. Augmentation de l’intensité de la lumière LED Diminution de l’intensité de la lumière LED Prendre un instantané La touche d’instantané est sensible au toucher. Appuyez sur la touche Snapshot située en haut de l’appareil pour prendre un instantané.

Menu de boutons Voici les icônes du menu de boutons :

Pour ouvrir le menu Paramètres système (voir Menu paramètres système, page 20).

Pour capturer une image sur l’écran.

Pour démarrer et arrêter une prise d’images automatique. Les images seront capturées à intervalle constant (voir menu paramètres système de la page 21 pour régler la fréquence et la durée).

Pour démarrer et arrêter l’enregistrement vidéo.

Informations sur le logiciel. Ces informations peuvent être utiles lors de la mise à jour du logiciel.

Pour arrêter le logiciel.

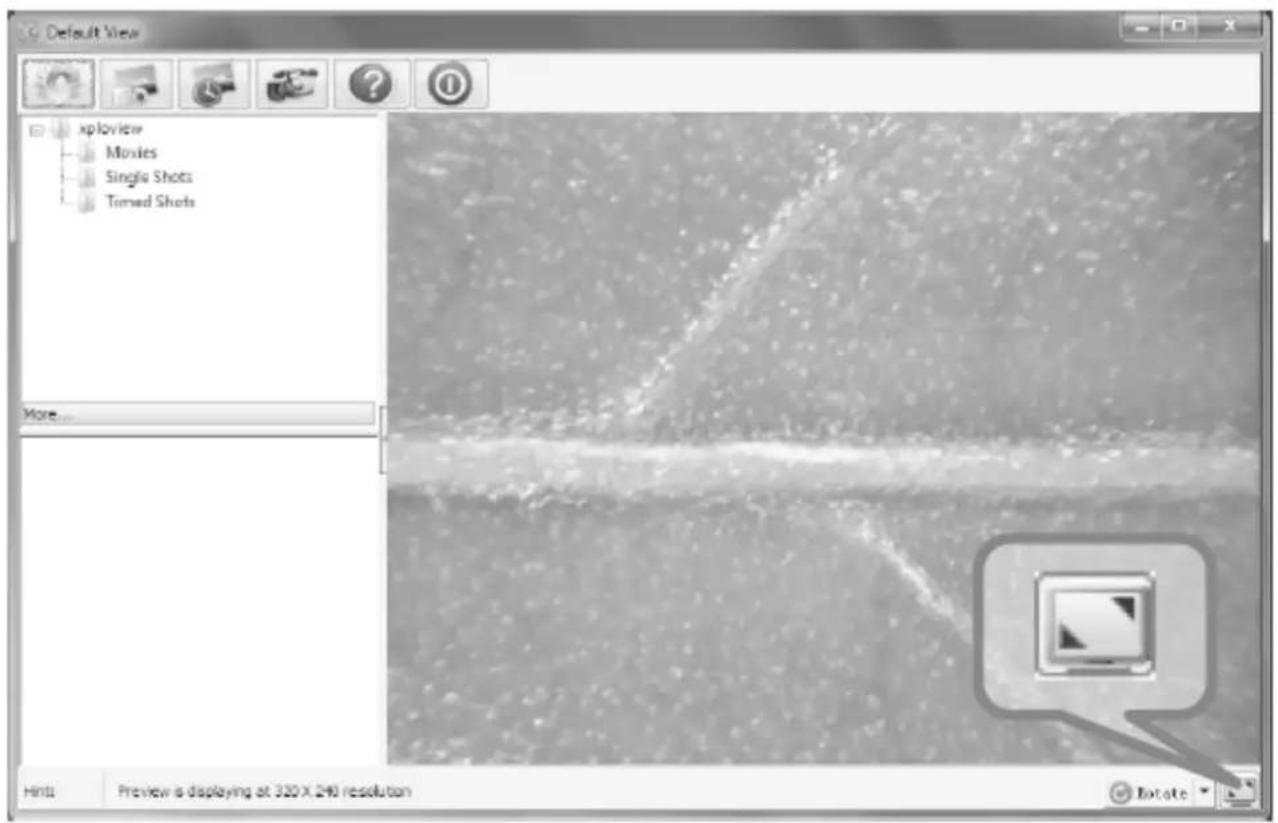

17Visualisation en plein écran Pour activer le mode plein écran, cliquez sur le bouton plein écran < > situé dans le coin inférieur droit de la fenêtre du logiciel xploview. Pour quitter le mode plein écran, double-cliquez sur l’écran ou appuyez sur la touche «Esc» du clavier.

Visualisation en plein écran Pour activer le mode plein écran, cliquez sur le bouton plein écran < > situé dans le coin inférieur droit de la fenêtre du logiciel xploview. Pour quitter le mode plein écran, double-cliquez sur l’écran ou appuyez sur la touche «Esc» du clavier.

Visualisation en plein écran Pour activer le mode plein écran, cliquez sur le bouton plein écran < > situé dans le coin inférieur droit de la fenêtre du logiciel xploview. Pour quitter le mode plein écran, double-cliquez sur l’écran ou appuyez sur la touche «Esc» du clavier.

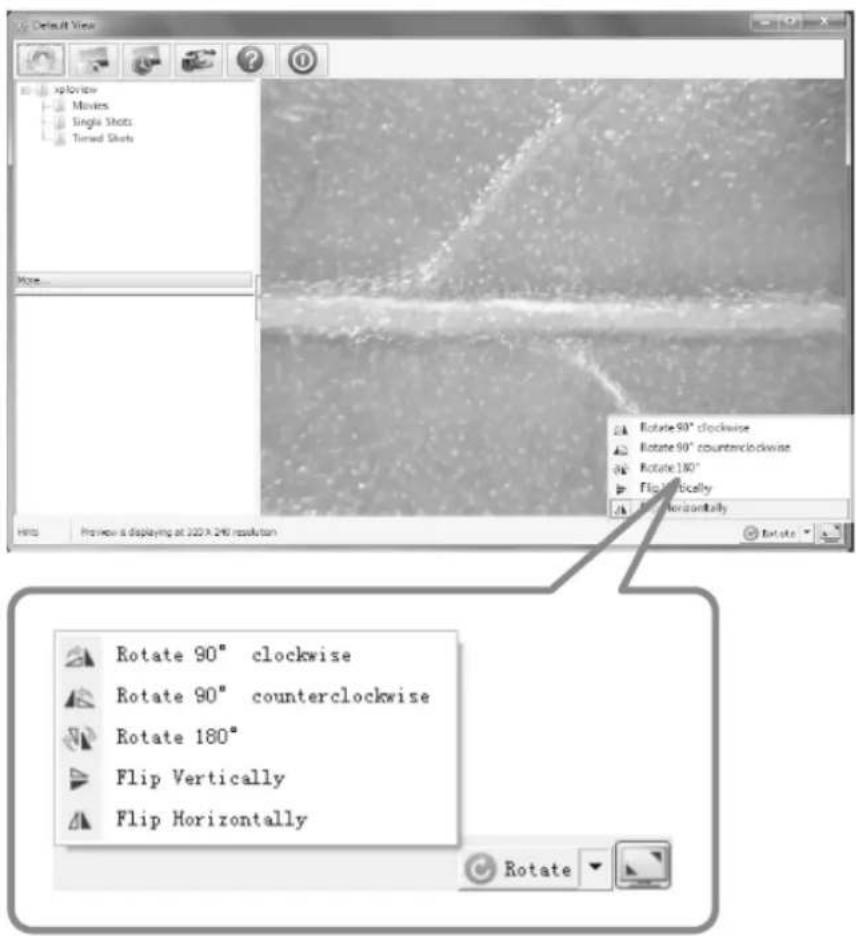

18Rotation/Pivotement de l’image Cliquez sur le bouton < > pour faire pivoter ou tourner l’image.

Rotation/Pivotement de l’image Cliquez sur le bouton < > pour faire pivoter ou tourner l’image.

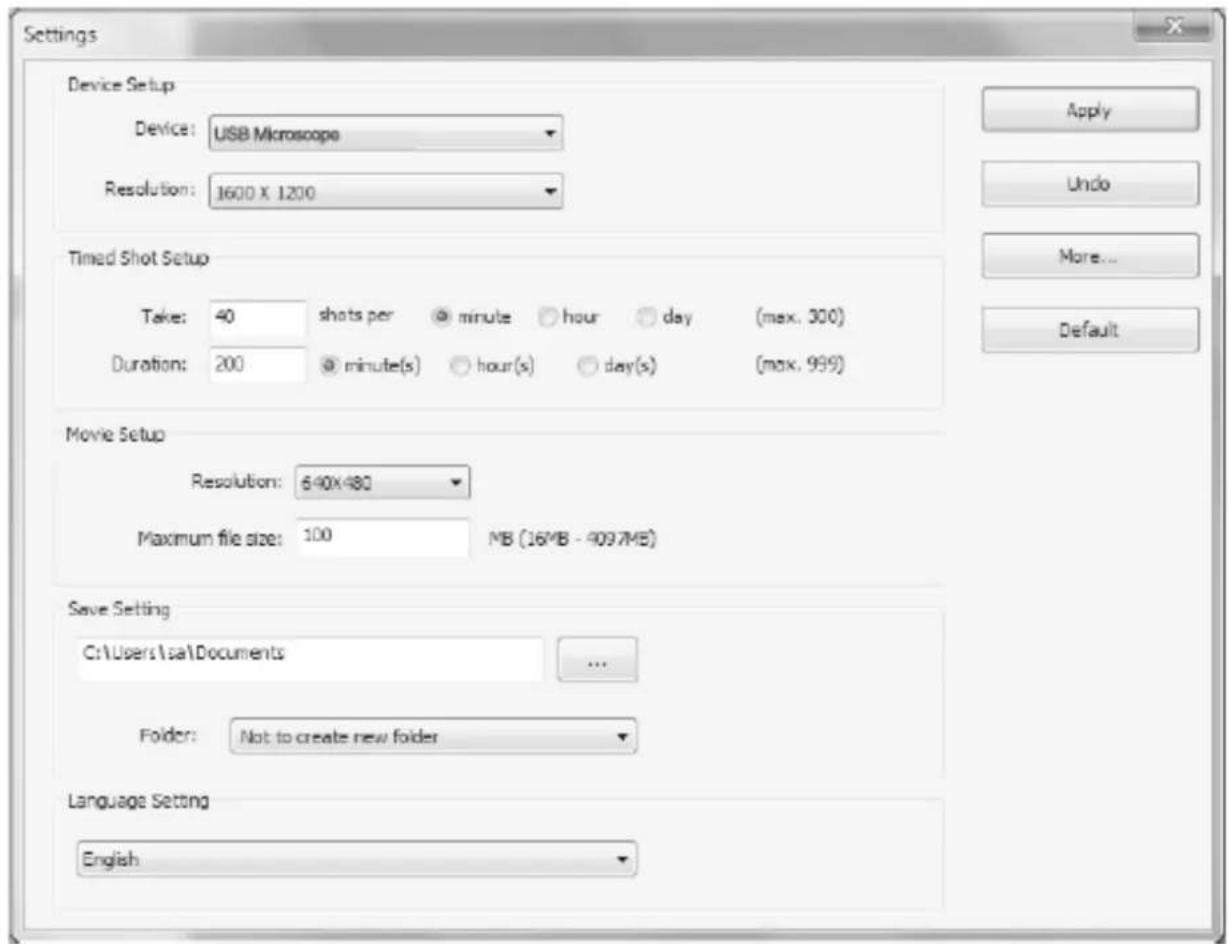

19Menu paramètres système Lors du premier démarrage du logiciel xploview, les paramètres par défaut seront utilisés, vous pouvez modifier ces paramètres manuellement dans le menu paramètres système.

Configuration de l’appareil Si l’image capturée par le microscope numérique n’a pas été affichée par défaut, vous pouvez changer cela en sélectionnant «Device»dans le menu déroulant. Vous pouvez modifier la résolution des images que vous capturez dans le menu déroulant «Resolution».

Menu paramètres système Lors du premier démarrage du logiciel xploview, les paramètres par défaut seront utilisés, vous pouvez modifier ces paramètres manuellement dans le menu paramètres système. Configuration de l’appareil Si l’image capturée par le microscope numérique n’a pas été affichée par défaut, vous pouvez changer cela en sélectionnant «Device»dans le menu déroulant. Vous pouvez modifier la résolution des images que vous capturez dans le menu déroulant «Resolution».

Menu paramètres système Lors du premier démarrage du logiciel xploview, les paramètres par défaut seront utilisés, vous pouvez modifier ces paramètres manuellement dans le menu paramètres système. Configuration de l’appareil Si l’image capturée par le microscope numérique n’a pas été affichée par défaut, vous pouvez changer cela en sélectionnant «Device»dans le menu déroulant. Vous pouvez modifier la résolution des images que vous capturez dans le menu déroulant «Resolution».

Menu paramètres système Lors du premier démarrage du logiciel xploview, les paramètres par défaut seront utilisés, vous pouvez modifier ces paramètres manuellement dans le menu paramètres système.

Configuration de l’appareil Si l’image capturée par le microscope numérique n’a pas été affichée par défaut, vous pouvez changer cela en sélectionnant «Device»dans le menu déroulant. Vous pouvez modifier la résolution des images que vous capturez dans le menu déroulant «Resolution».

Menu paramètres système Lors du premier démarrage du logiciel xploview, les paramètres par défaut seront utilisés, vous pouvez modifier ces paramètres manuellement dans le menu paramètres système. Configuration de l’appareil Si l’image capturée par le microscope numérique n’a pas été affichée par défaut, vous pouvez changer cela en sélectionnant «Device»dans le menu déroulant. Vous pouvez modifier la résolution des images que vous capturez dans le menu déroulant «Resolution». 20Configuration de prises d’images automatiques Cette option permet de définir la fréquence et la durée des prises d’images automatiques.

Configuration vidéo Vous pouvez modifier la résolution des vidéos que vous enregistrez dans le menu déroulant «Resolution». Vous pouvez également fixer une taille maximale de fichier pour chaque vidéo.

Paramètres d’enregistrement Cette option permet de modifier l’emplacement par défaut des images ou vidéos capturées.

Paramètres de langue Cette option permet de changer la langue du logiciel xploview.

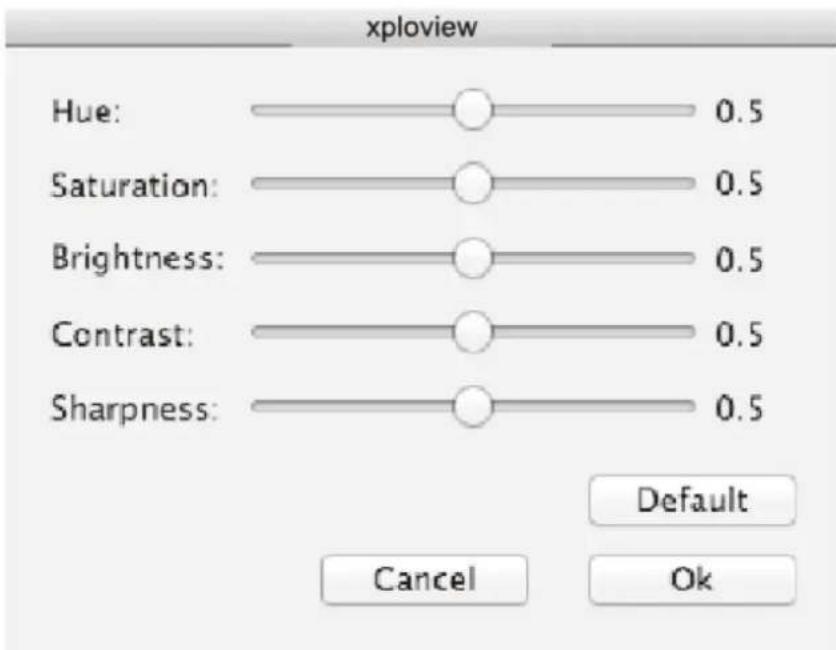

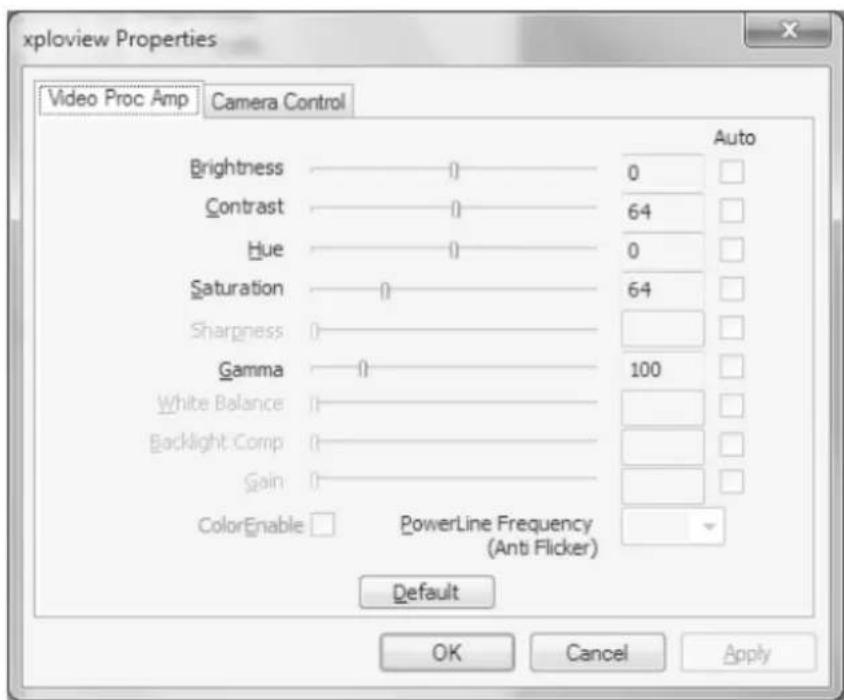

21Paramètres avancés En cliquant sur le bouton «More...» situé à droite du menu paramètres système, vous pouvez régler manuellement tous les paramètres de l’image. Notez que les paramètres disponibles peuvent être différents, cela dépend de votre système d’exploitation. PC Windows

Paramètres avancés En cliquant sur le bouton «More...» situé à droite du menu paramètres système, vous pouvez régler manuellement tous les paramètres de l’image. Notez que les paramètres disponibles peuvent être différents, cela dépend de votre système d’exploitation. PC Windows

Paramètres avancés En cliquant sur le bouton «More...» situé à droite du menu paramètres système, vous pouvez régler manuellement tous les paramètres de l’image. Notez que les paramètres disponibles peuvent être différents, cela dépend de votre système d’exploitation. PC Windows

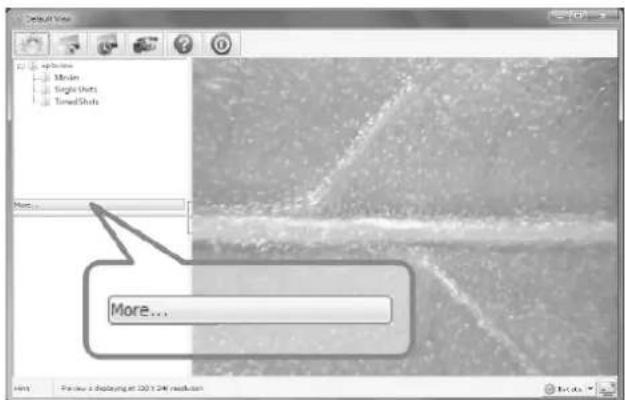

22Fichiers enregistrés Avec le logiciel xploview ouvert, vous pouvez localiser le dossier des fichiers enregistrés en cliquant sur le bouton «More...» situé à gauche de la fenêtre principale du logiciel.

• Désinstallation du logiciel xploview PC Windows Sélectionnez «Désinstaller» dans le menu Démarrer (Démarrer > Tous les programmes > xploview > Désinstaller). PC Mac OS Faites glisser l’icône de l’application xploview du dossier «Applications» vers la «Corbeille». 23Déclaration de conformité FCC (États-Unis seulement) Cet appareil est conforme à l’article 15 de la réglementation FCC. Son utilisation est autorisée seulement dans les deux conditions suivantes : (1) Cet appareil ne peut causer d’interférences nuisibles et (2) il doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable. Tout changement/modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet appareil. Cet équipement a été testé et s’est avéré conforme aux limites définies dans l’article 15 du règlement FCC pour un équipement numérique de classe B. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence, et, s'il n'est pas installé et utilisé conformément aux instructions, il peut produire des interférences affectant les communications radio. Cependant, rien ne garantit qu’aucun brouillage ne se produise dans une installation particulière. Si cet appareil produit des interférences nuisibles à la réception radio/télévision, pouvant facilement être constaté en l’éteignant et en le rallumant, nous vous incitons fortement à prendre l'une ou plusieurs des mesures suivantes : — Réorienter ou déplacer l’antenne réceptrice. — Éloigner davantage le récepteur de l'appareil. — Brancher l'appareil à un circuit différent de celui sur lequel le récepteur est branché. — Consultez votre revendeur ou un technicien radio/télévision qualifié. Mentions légales Ce document est publié sans aucune garantie. Bien que les informations fournies soient considérées comme étant exactes, elles peuvent comporter des erreurs ou des inexactitudes. En aucun cas, le fabricant ou ses distributeurs ne peuvent être tenus responsables des dommages directs ou indirects de toute nature, y compris mais non limité à la perte de profits ou pertes commerciales, découlant de l’utilisation des informations contenues dans ce document. Tous droits réservés. Mac, Mac OS et OS X sont des marques d’Apple Inc., déposées aux États- Unis et dans d’autres pays. Windows est une marque déposée de Microsoft Corporation aux États- Unis et dans d’autres pays. Toutes les autres marques appartiennent à leurs propriétaires respectifs. BP05271Digitalmikroskop Bedienungsanleitung Für xploview v3.23 CONTENIDO ANTES DEL USO p. 4
