DigiMicroscope Flex - Microscopio Reflecta - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microscopio digitale USB
Marca	Reflecta
Modello	DigiMicroscope Flex
Dimensioni (L × diametro)	30 × 86 mm
Peso	207 g
Alimentazione	5 V, 250 mA tramite USB (porta USB 2.0)
Sensore	CMOS
Risoluzione massima (foto)	1600 × 1200 pixel (UXGA)
Risoluzione massima (video)	640 × 480 pixel (VGA)
Ingrandimento (su schermo 17")	60× e 250×
Illuminazione	4 LED a intensità regolabile
Connessione	USB 2.0
Sistemi operativi compatibili	Windows 7, 8, 10; Mac OS X 10.5.6 a 10.11.x
Contenuto della confezione	Microscopio digitale con cavo USB, supporto a ventosa, tavola millimetrata, CD di installazione, guida all'uso
Manutenzione e pulizia	Pulire con un panno morbido leggermente inumidito con acqua saponata delicata. Non utilizzare solventi o detergenti aggressivi.
Sicurezza	Non dirigere il microscopio acceso verso gli occhi. Non aprire né smontare l'apparecchio.
Funzioni principali	Cattura di istantanee, registrazione video, acquisizione automatica di immagini, rotazione dell'immagine, regolazione della luminosità, messa a fuoco manuale

Domande frequenti - DigiMicroscope Flex Reflecta

Come installare il software Xploview su Windows?

Inserire il CD dell'applicazione fornito nel lettore CD-ROM. Fare doppio clic sul file Xploview v3.2.xx.exe e seguire la procedura guidata di installazione.

Come collegare il microscopio al computer?

Collegare il microscopio al computer utilizzando il cavo USB fornito. Il driver si installa automaticamente. Avviare quindi il software Xploview.

Come mettere a fuoco?

Ruotare la rotella di messa a fuoco situata sul corpo del microscopio. Ruotare in senso antiorario per avvicinare l'oggetto e ottenere un'immagine nitida. La posizione di preparazione si ottiene ruotando completamente la rotella in senso orario.

Come passare dagli ingrandimenti 60× a 250×?

Posizionare il microscopio direttamente sopra l'oggetto. Per 60×, ruotare la rotella fino al primo punto focale. Per 250× (su schermo 17"), continuare a ruotare in senso antiorario fino al secondo punto focale.

Come scattare una foto (istantanea)?

Premere il tasto Snapshot situato sulla parte superiore dell'apparecchio. È anche possibile fare clic sull'icona della fotocamera nel software Xploview.

Come regolare l'intensità dei LED?

Ruotare la manopola di regolazione dell'intensità luminosa situata sul microscopio. Ruotare in senso orario per aumentare l'intensità, in senso antiorario per diminuirla.

Come assemblare il supporto del microscopio?

Assicurarsi che la superficie sia pulita. Premere la ventosa sulla superficie abbassando la leva di blocco. Fissare quindi il microscopio al gancio del supporto.

Quali sono i sistemi operativi compatibili?

Il microscopio è compatibile con Windows (7, 8, 10, Vista, XP SP2/SP3) e Mac OS X (10.5.6 a 10.11.x). È necessaria una porta USB 2.0.

Cosa fare se l'immagine non appare nel software?

Verificare la connessione USB. Nel menu Impostazioni di sistema, andare su 'Configurazione del dispositivo' e selezionare il dispositivo corretto nell'elenco a discesa 'Device'.

Come pulire il microscopio?

Pulire l'apparecchio con un panno morbido leggermente inumidito con una soluzione di acqua saponata delicata. Non utilizzare prodotti chimici corrosivi, solventi o detergenti forti. Evitare di toccare la lente.

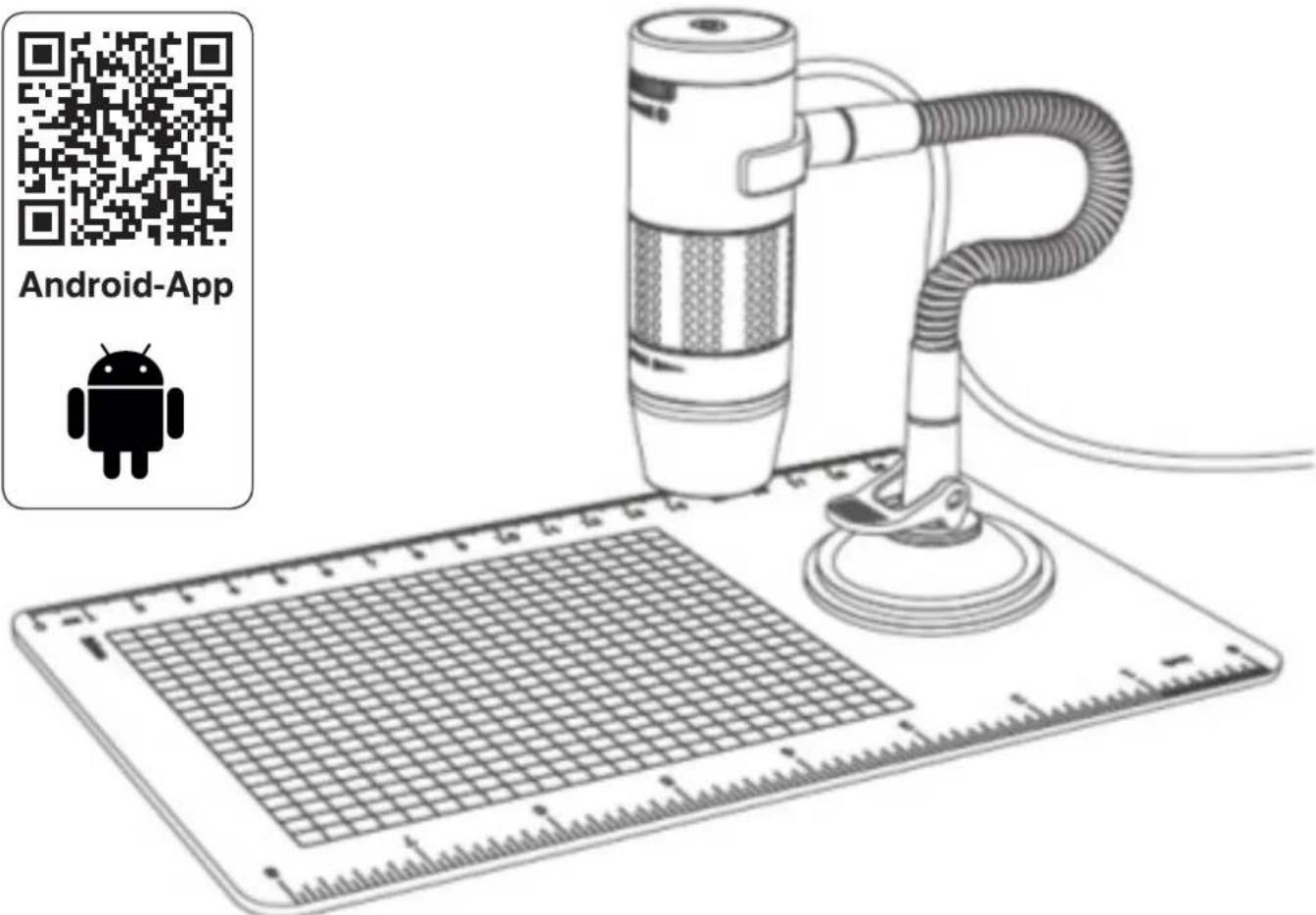

MANUALE UTENTE DigiMicroscope Flex Reflecta

Manuale di istruzioni per xploview v 3.2

DE

EN

FR

ES

IT

NL

IT

CONTENUTO

PRIMA DELL'USO 4

Informazioni importanti 4

Cura e manutenzione 4

Avverenze 4

Descrizione del prodotto 5

Requisiti del computer 5

PANORAMICA 6

Contenuto della confezione 6

Panorama del prodotto 7

Specifiche del prodotto 8

INTRODUZIONE 9

Installazione del software 9

Collegamento dell'unità 10

Avvio del programma xploview 10

Montaggio del supporto 11

Collegamento del microscopo al supporto 12

OPERAZIONI PRINCIPALI 12

Messa a fuoco 12

Posizione iniziale 12

Visioneutilizzando il supportodel microscopio 13

Visione direttamente su un oggetto 14

Per ingrandimento di 60x (schermo da 17"). 14

Per ingrandimento di 250x (schermo da 17") 15

Regolazione dell'intensità della luce LED. 16

Istantanee 16

USO DEL PROGRAMMA XPLOVIEW 17

Menu pulsanti 17

Vista a schermo intero 18

Rotazione/Capovolgimento dell'immagine 19

Menu di impostazioni del systema 20

Configurazione dell'unità 20

Impostazione scatto temporizzato 21

Impostazione video 21

Impostazioni di archivazione 21

Impostazione della lingua 21

Impostazioni avanzate 22

Immagini Salvate 23

Disinstallazione del programma xploview. 23

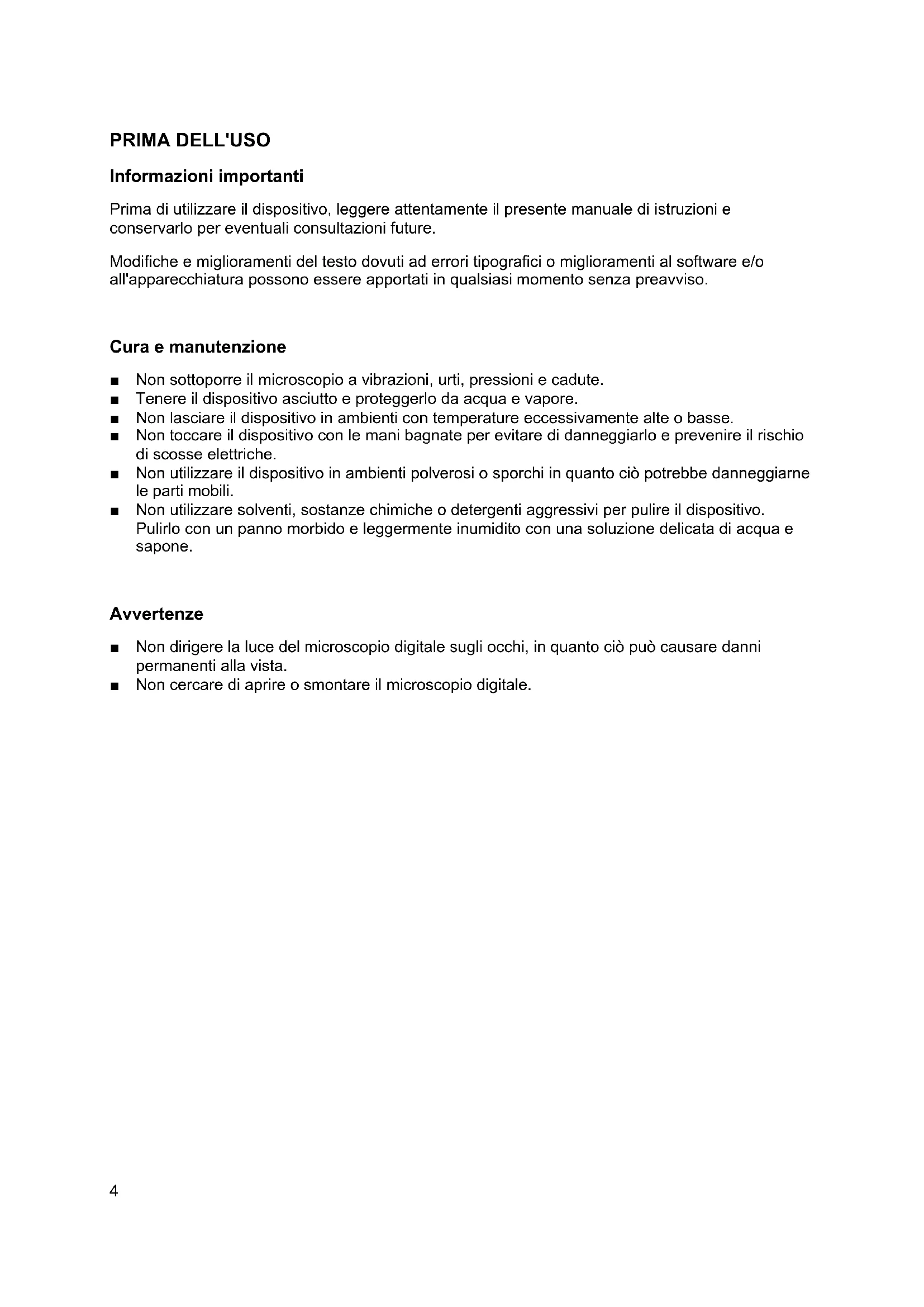

PRIMA DELL'USO

Informazioni importanti

Prima di utilizzare il disposativo, leggere attendamente il presente manuale di istruzioni e conservarlo per eventuali consulazioni future.

Modifiche e miglioramenti del testo dovuti ad errorsi tipografici o miglioramenti al software e/o all'apparecchiatura possono essere apportati in qualsiassi momento alla preavviso.

Cura e manutenzione

Non sottoporre il microscopio a vibrazioni, urti, pressioni e cadute.
- Tenere il dispositorio asciutto e proteggerlo da acqua e vapore.
Non lasciare il dispositorio in ambienti con temperature eccessivamente alte o basse.
Non toccare il dispositivo con le mani bagnate per evitare di danneggiarlo e prevenire il rischio di scosse elettriche.
Non utilizzato il disposativo in ambienti polverosi o sporchi in quanto ciò potrebbe danneggiarne le parti mobili.
Non utilizzare solventi, sostanze chimiche o detergenti aggressivi per pulire il dispositorio. Pulirlo con un panno morbido e leggermente inumidito con una soluzione delicata di acqua e sapone.

Avverenze

Non dirigere la luce del microscopio digitale sugli occhi, in quanto ciò può causare danni permanenti alla vista.
Non cercare di aprire o smontare il microscopio digitale.

Descrizione del prodotto

Il presente microscopio digitale differisce da altri microscopi ottici tradizionali: indece di dover guardareattraverso un oculare, l'immagine o il filmato ingranditi saranno visualizzati sullo schermo di un computertramite connessione USB.
Il disposativo ha due poteri di ingrandimento:esso cui infatti ingrandire immagini sono a 60x e 250x se posizionato direttamente sull'oggetto e utilizzato uno schermo da 17^ . Il potere di ingrandimento dipende delle dimensioni dello schermo utilizzato: quando più grande è lo schermo, tanto più elevato sare l'ingrandimento.
L'unità è dotata di quattro lui LED la cui intensità può essere regolata.

Requisiti del computer

Computer basato su Windows

Sistema operativi compatibili

Windows 10 (32 bit o 64 bit)

Windows 8 (32 bit o 64 bit)

Windows 7 (32 bit o 64 bit)

Windows Vista (32 bit o 64 bit)

Windows XP SP2, SP3

USB

USB 2.0

Computer basato su Mac OS

Sistema operativi compatibili

Mac OS X 10.5.6 - Mac OS X 10.11.x

USB

USB 2.0

PANORAMICA

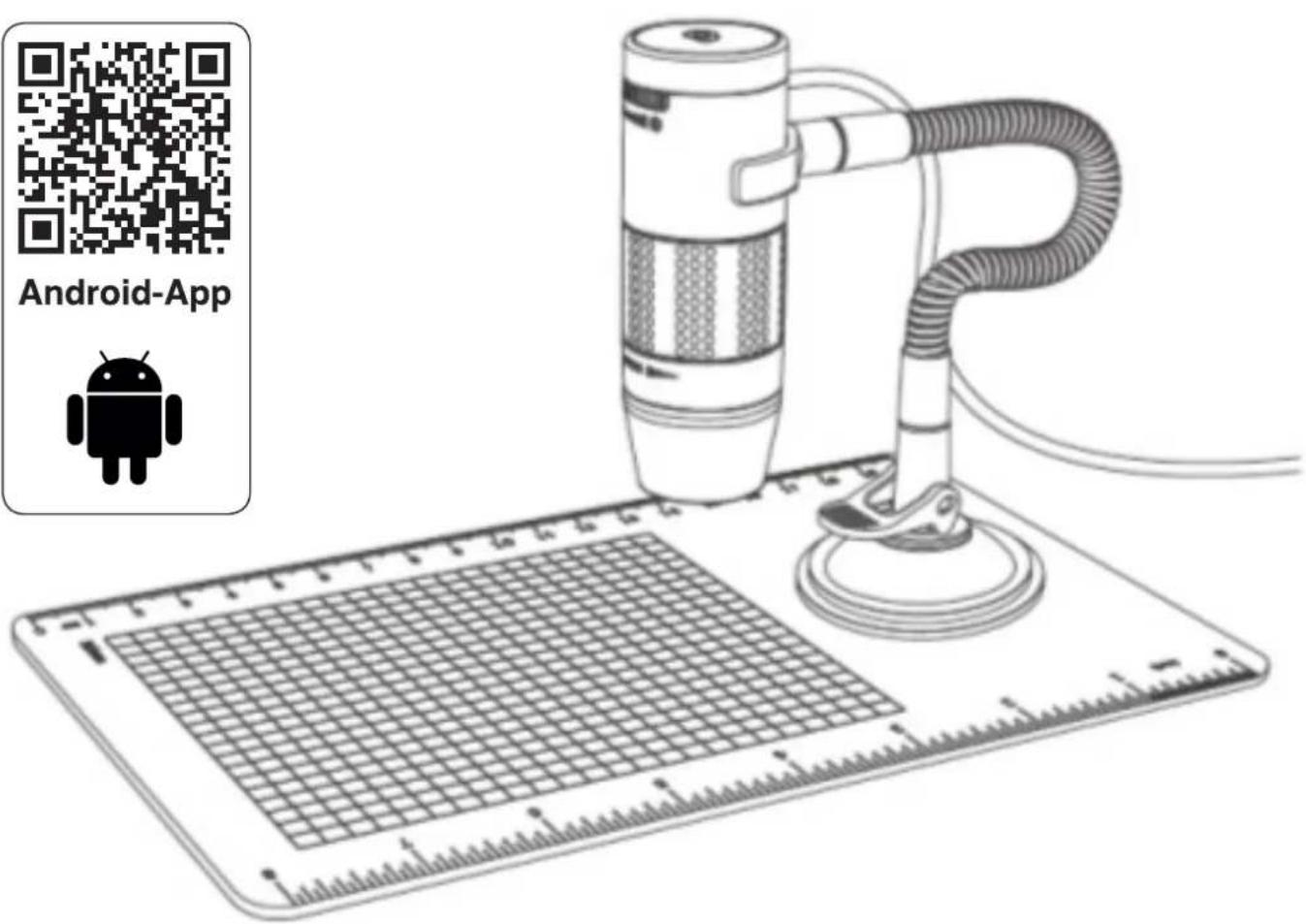

Contenuto della confezione

Superficie di osservazione reticolata

CD di INSTALLazione

Manuale utente

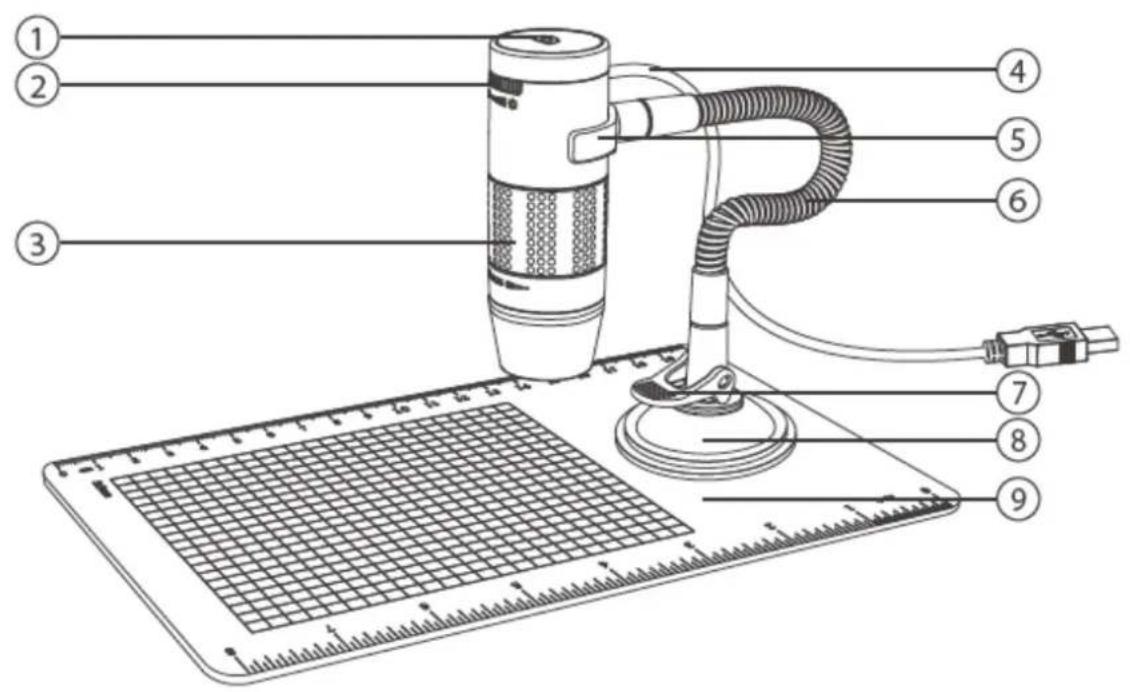

Panorama del prodotto

1. Pulsante Istantanea
2. Manopola di regolazione dell'intensità luminosa
3. Manopola di messa a fuoco
4. Cavo USB
5. Staffa supporto
6. Tubo flessible
7. Leva di blocco
8. Ventosa
9. Superficie di osservazione

Specifiche del prodotto

Tipodi connessione USB2.0

Ingrandimento effettivo (su schermo da 17") 60x, 250x

Area di osservazione effettiva 5,6× 4,2mm (60x),

1,4× 1,1mm (250x),

Illuminazione Quattro LED

Alimentazione 5V = 250mA (via USB)

Sensore CMOS

Risoluzione massima scatto 1600 x 1200 pixel (UXGA)

Risoluzione massima acquisizione video 640 x 480 pixel (VGA)

Dimensione 30× 86mm

Peso 207 grammi

INTRODUZIONE

Installazione del software

Computer basato su Windows

• Inserire il CD di installatione in dotazione nell'unità CD-ROM del computer.
  Fare doppio cliq sull'icona "xploview v3.2.xx.exe" < > nel CD contentente i driver.
  Seguire la procedura di configurazione guidata per installare il software del microscopio digitale.

Computer basato su Mac OS

• Inserire il CD di installatione in dotazione nell'unità CD-ROM del computer.
  Fare doppio cliq sullicona "xploview v3.2.xx.dmg" icon < < 豆 > nel CD contenente i driver.
  Trascinare l'icona xploview < _e> nella cartella delle applicazioni.

Collegamento dell'unità

Collegare l'unità a un computer utilizing il cavo USB in dotazione.

Avvio del programma xploview

Computer basato su Windows

Il programma xploview cui oessere avviato facendo doppio cli cull'icona <> alla schermata del desktop oppure dal menu di avvio.

Computer basato su Mac OS

Il programma xploview può essere avviato facendo doppio cli c sull'icona < × nel menu delle applicazioni.

Nota

Quando l'unità è connessa al computer per la prima volta, un driver sare è installato automaticamente dalsystema operativo Windows o Mac. Questo processo più richiedere alcuni minuti.

L'unità viene avviata automaticamentegni volta che il programma xploviewiene lanciato. In alternatively, selezionare l'unità nella sezione di installatione dei dispositivi nel menu delle impostazioni delsystema.

Énormale che la spia LED lampegiuna volta che l'unità è stata collegata. Quando xploview è in esecuzione, la spia LED si accenderà automaticamente.

Montaggio del supporto

Accertarsi che sulla superficie di montaggio non ci siano trace di olio o di sporco e verificare che la leva di bloccaggio sia rilasciata.
Premere sulla ventosa e fissarla in posizione spingendo la leva di bloccaggio versus il basso.

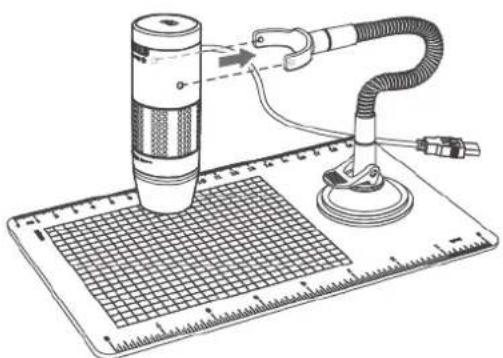

Collegamento del microscopio al supporto

Fissare il microscopio al supporto come migliorato qui sotto.

OPERAZIONI PRINCIPALI

Messa a fuoco

Posizione iniziale

Ruotare in senso orario la manopola di messa a fuoco sulla posizione più distante.

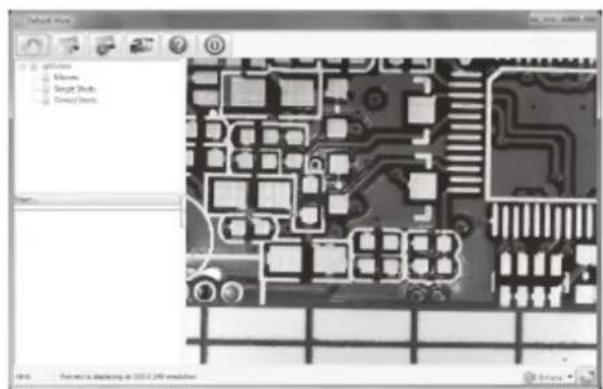

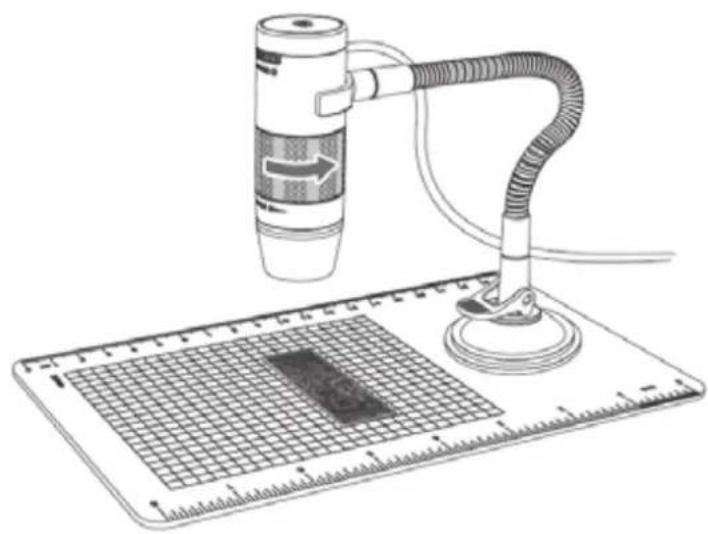

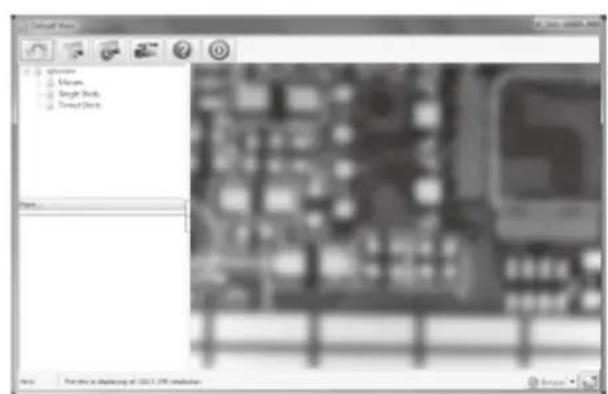

Visioneutilizzando il supportodelmicroscopio

Posizione l'oggetto sulla superficie di osservazione.

Dalla posizione iniziade, ruotare in senso antiorario la manopola di messa a fuoco fino a quando l'immagine risulta nitida e chiara. Quanto più vicino è il microscopio all'oggetto, tanto più elevata sera la potenza di ingrandimento.

Visione direttamente su un oggetto

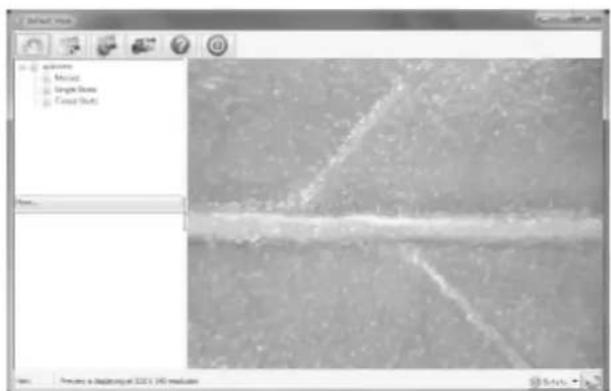

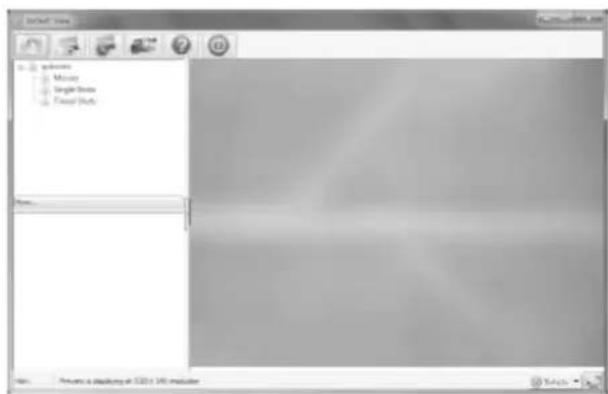

Per ingrandimento di 60x (schermo da 17")

Posizonare il microscopio direttamente su un oggetto.

Dalla posizione iniziale, ruotare in senso antiorario la manopola di messa a fuoco fino al raggiungimento del primo punto facale in cui l'immagine risulta nitida e chiara. Utilizzato uno schermo da 17" sare possibile ottenere un ingrandimento di 60x.

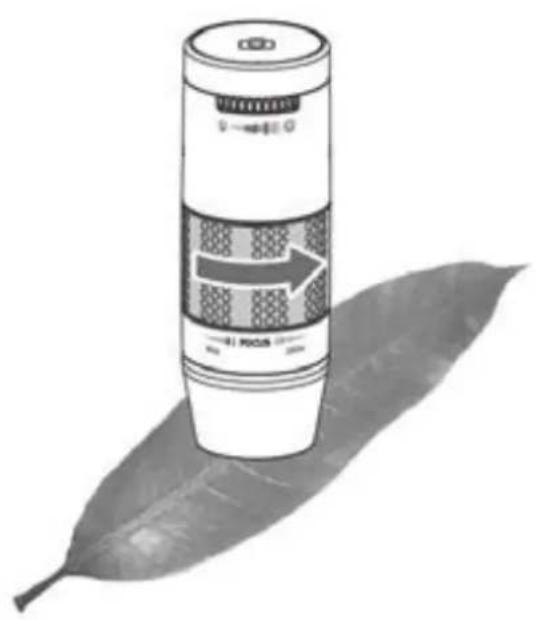

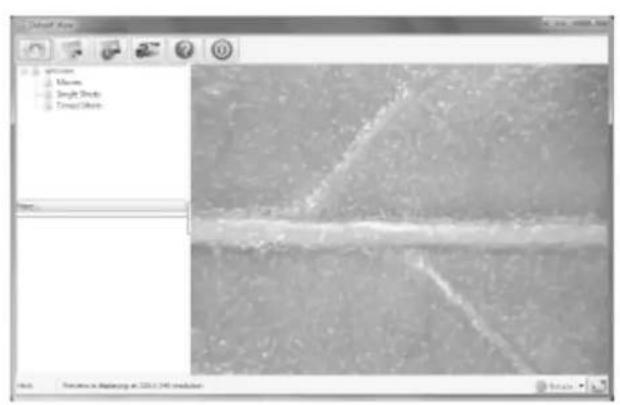

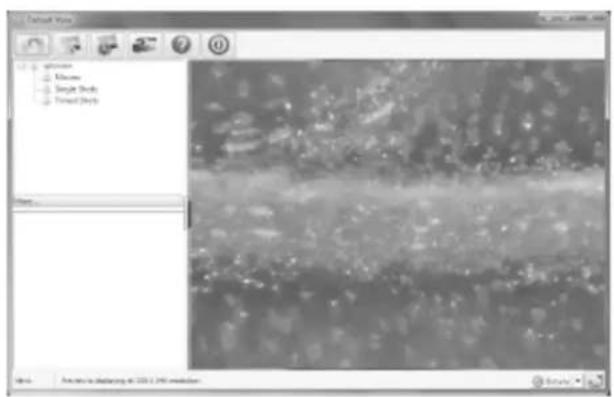

Per ingrandimento di 250x (schermo da 17")

Dalla posizione di ingrandimento di 60x, ruotare in senso antiorario la manopola di messa a fuoco fino al raggiungimento del secondo punto facale in cui l'immagine risultata nitida e chiara. Utilizzato uno schermo da 17" sare possibile ottenere un ingrandimento di 250x.

Regolazione dell'intensità della luce LED

Ruotare in senso orario o antiorario la manopola di intensità luminosa per augmentare o diminuire l'intensità luminosa della luce LED.

Aumento dell'intensità luminosa del LED

Riduzione dell'intensità luminosa del LED

Istantanee

Il pulsante di scatto istantanee è sensibile al tocco. Toccare il pulsante di scatto situato sul lato superiore dell'unità per scattare un'istantanea.

USO DEL PROGRAMMA XPLOVIEW

Menu pulsanti

Queste sono le icone del menu pulsanti:

Accesso al Menu Impostazioni Sistema (vedi il menu di impostazioni del sistema a pagna 20).

Acquisizione schermata.

Per avviare e terminare la funzione di scatto temporizzato. Le immagini saranno acquisite a intervalli regolari (vedi menu di impostazioni del sistema a pagina 21 per istruzioni su come regolare la frequenza e la durata).

Per avviare e terminare registrazione video.

Informazioni sul programma. Queste informazioni possono essere utili ai fini dell'aggiornamento del programma.

Chiusura del programma.

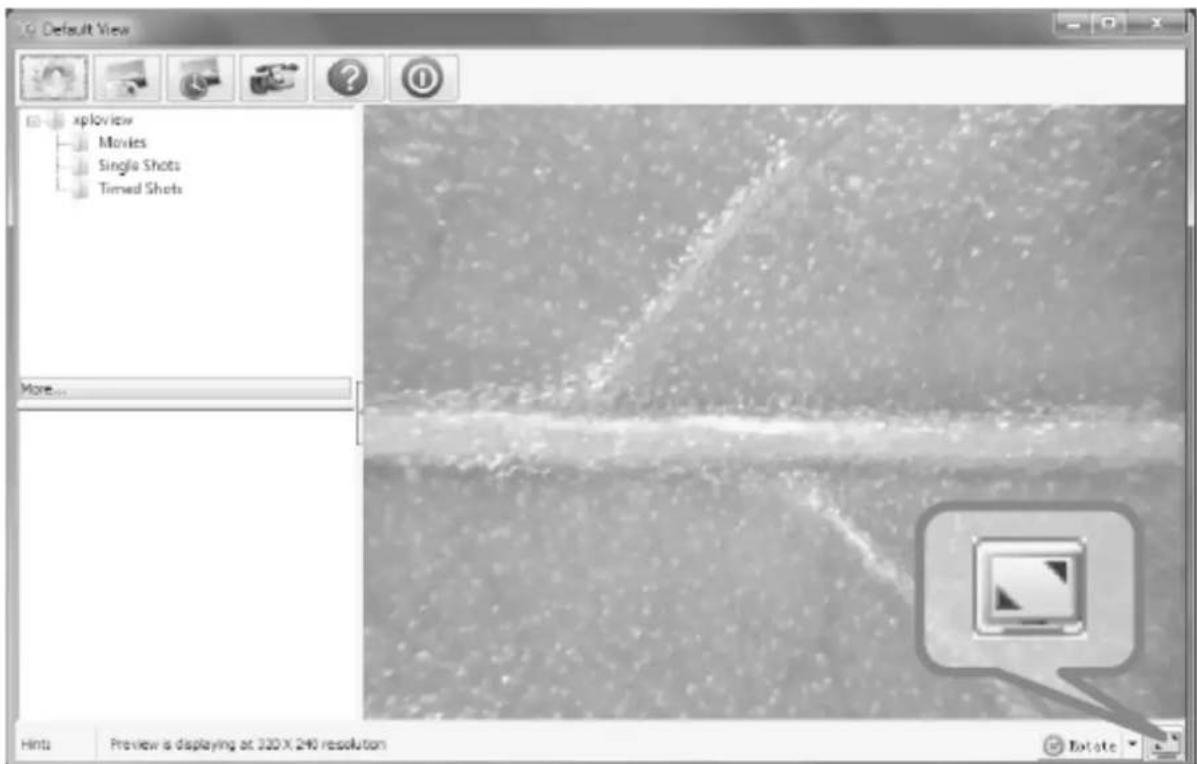

Vista a schermo intero

Per attivare la vista a schermo intero, fare cli c sul corrispondente pulsante < situato nell'angolo in basso a destra della schermata del programma xploview.

Per uscire alla modalità di vista a schermo intero, fare doppio cig sulla schermata oppure premere il pulsante "Esc" della tastiera.

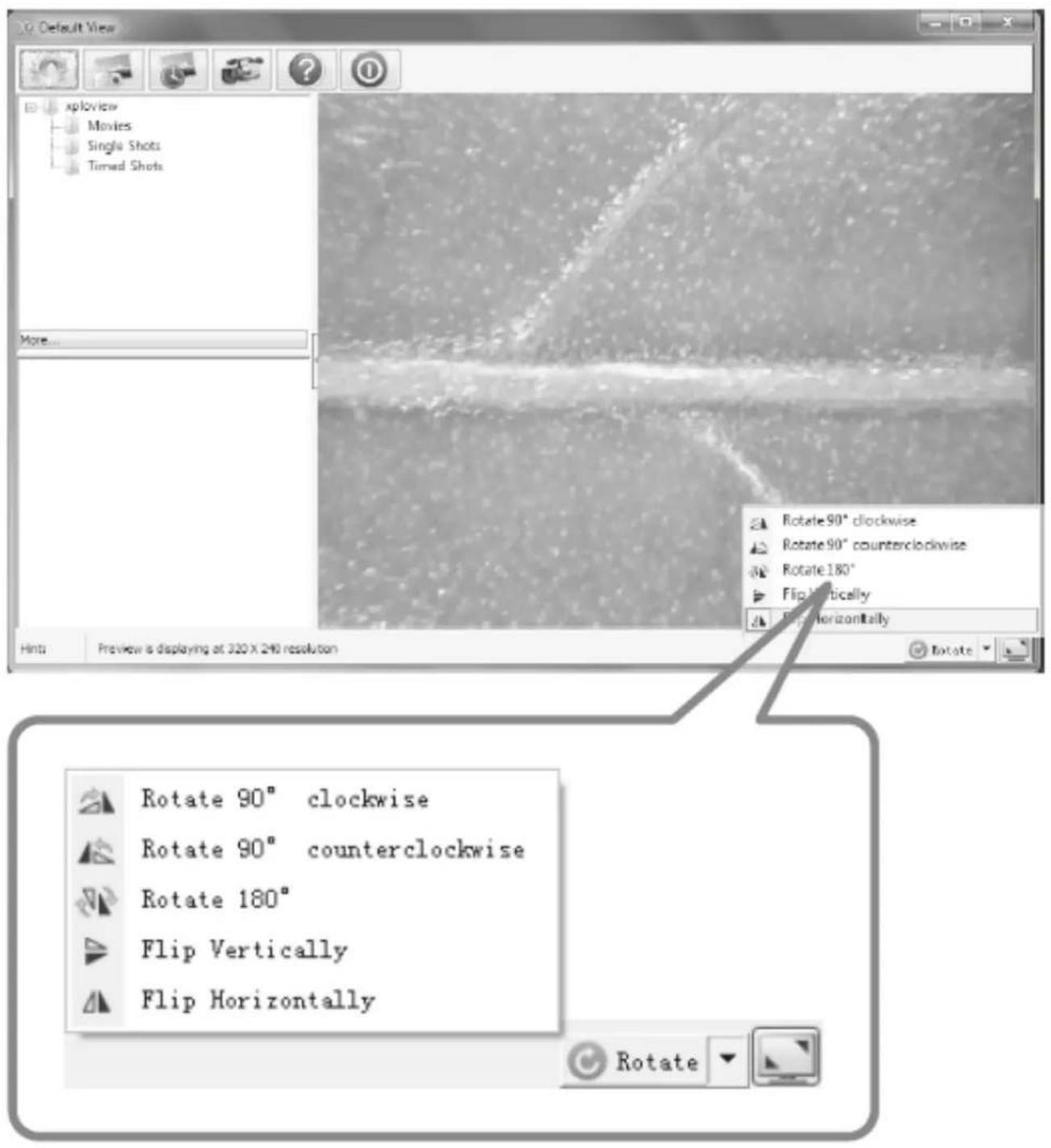

Rotazione/Capovolgimento dell'immagine

Fare cli csl pulsante < Rota >per ruotare o capovolgere l'immagine.

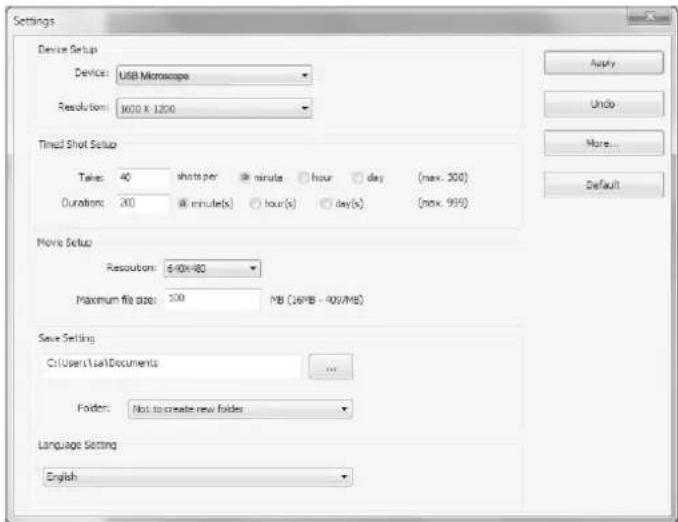

Menu di impostazioni del sistema

La prima volta che il programma xploviewiene avviato, il sistema carichera le impostazioni predefinite. Tali impostazioni potranno essere modificate manually nel menu di impostazioni del sistema.

Configurazione dell'unità

Se l'immagine acquisita dal microscopio digitale non è visualizzata automaticamente, è possibile modificare tale impostazione dal menu a discesa "Device".

La risoluzione delle immagini acquisite più essere modificata nel menu a discesa "Resolution".

Impostazione scatto temporizzato

Questa opzione consente di modificare la frequenza e la durata dell'acquisizione automatica delle immagini.

Impostazione video

La risoluzione dei video registrati cui èssere modificata nel menu "Resolution". è inoltre possibile impostare la dimensione massima dei file di ciascun video.

Impostazioni di archivazione

Quest'impostazione consente di modificare il percorso predefinito per le immagini o i video acquisiti.

Impostazione della lingua

Quest'impostazione consente di modificare la lingua del programma xploview.

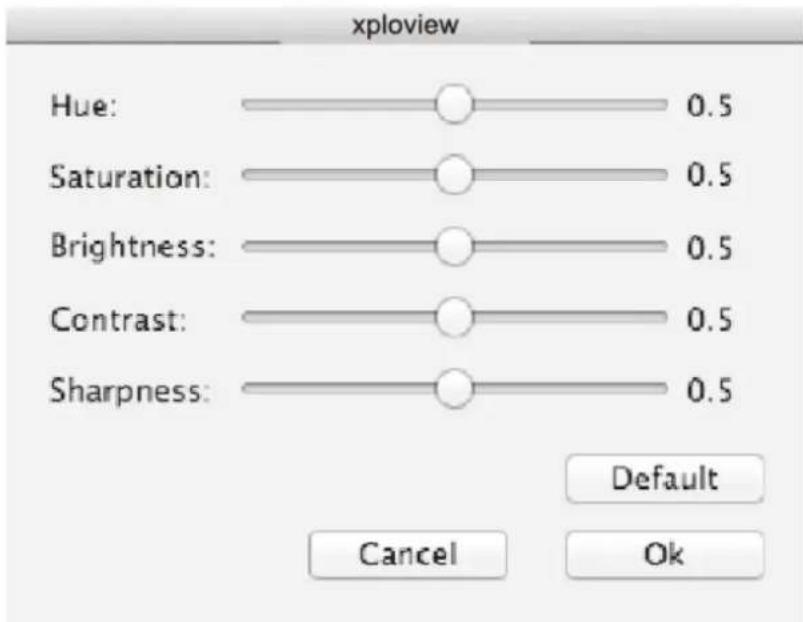

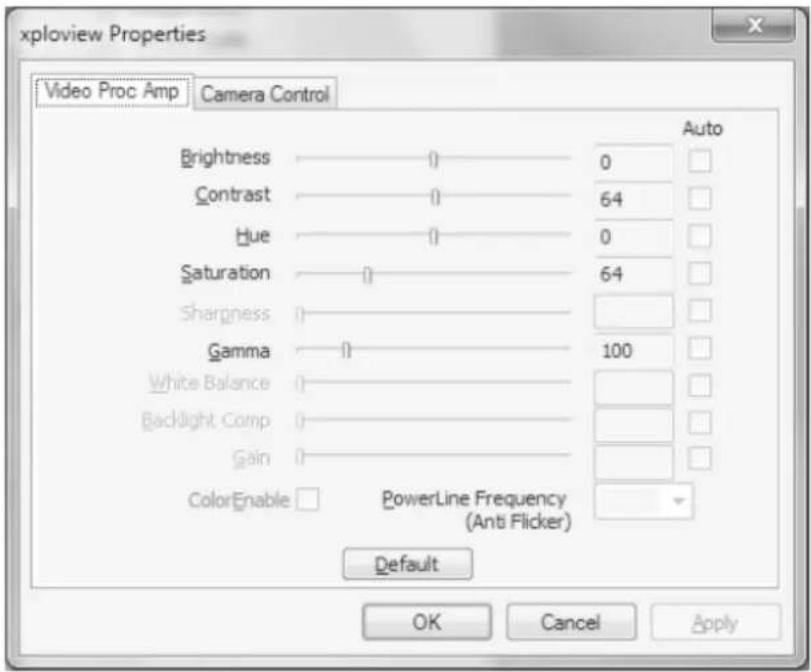

Impostazioni avanzate

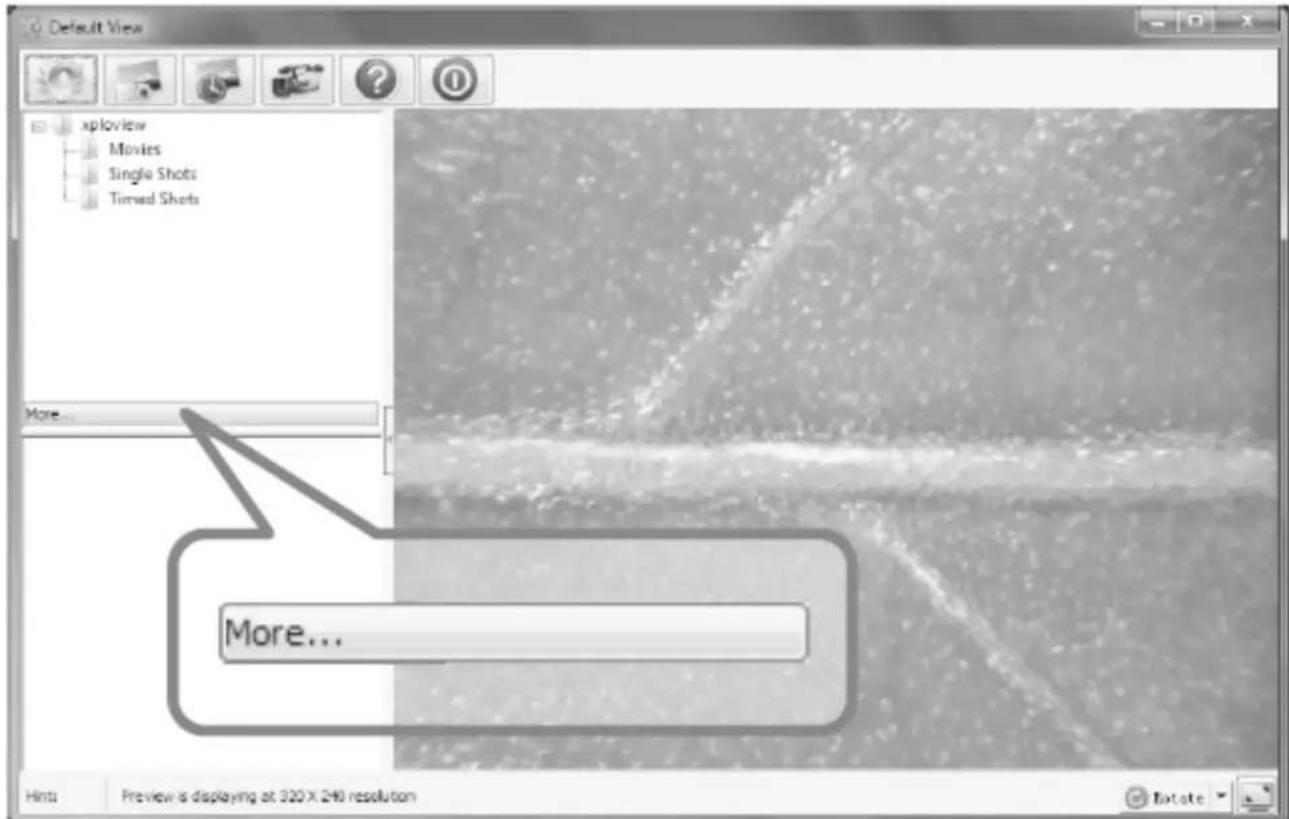

Facendooliculpulsante"More..."sulla destra del menu delle impostazioni delsystema,sarapossibile regolare manualemente tutte le impostazioni delle immagini.Si notiche le impostazionedisponibili possono differire in base alsystema operativo.

Computer basato su Windows

Computer basato su Mac OS

Immagini salvate

Con il programma xploview aperto, è possibile localizzare la cartella con i file salvati facendo cli sul pulsante "More..." situato sul dato sinistro della schermata principale del programma.

Disinstallazione del programma xploview

Computer basato su Windows

Selezionare "Disinstalla" dal menu di avvio (Start > Tutti i programmi > xploview > Disinstalla).

Computer basato su Mac OS

Trascinare l'icona del programma xploview alla cartella delle "Applicazioni" al "cestino".

Dichiarazione di conformità FCC (valida solo negli Stati Uniti d'America)

Il presente dispositivo è conforme alla Sezione 15 della normativa FCC. L'utilizzo è subordinato alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannone, e (2) quello dispositivo deve accettare qualsiasi interferenza ricevuta,anche quella che potrebbero causare un funzionamento indesiderato.

Cambiamenti o modifiche non espressamente approvate alla parte responsablee per la conformità possono invalidare l'autorizzazione all'uso del prodotto.

Questo equipaggiamento è stato testato ed è risultato a norma con i limiti di Classe B dei dispositivi digitali, come indicato nella sezione 15 del regolamento FCC. Questi limiti sono progettati per fornire una ragionevole protezione contro le interferenze dannose in installazioni residenziali. Questa attrezzatura genera e può irradiare onde in radio frequenza e, se non installata e utilizzata secondo queste istruzioni, può provocare interferenze dannose alle communications radio. Tuttavia, non ci sono garanzie che non possano verificarsi interferenze in installazioni particulari. Se questo appearecchio provoca interferenze dannose alle ricezioni radiotelevisive, riscontrabili spegnendo e accendendo l'apparecchio, si consiglia di provare a corregerle adottando uno o più dei seguenti accorgimenti:

Riorientare o riposizionare l'antenna di ricezione.
Aumentare la distanza tra l'apparecchio e il ricevitore.
- Collegare il disposativo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare un rivenditore o un technician radio/TV.

Informazioni legali

Il presente documento è pubblicato alla alcuna garanzia. Le informazioni fornite sono da considerarsi accurate, ma potrebbero tuttavia contentere errors o imprecisions. In nessun caso il produttore e i loro distributori saranno responsabili per anni incidentali o consequencesi di alcun tipo, inclusi ma non limitati alla perdita di profitti o danni commerciali, derivanti dall'uso delle informazioni contenate nel presente documento.

Tutti i diritti riservati. Mac, Mac OS e OS X sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti d'America e in altri Stati. Windows è un marchio commerciale registrato di proprietà della Microsoft Corporation negli Stati Uniti d'America e in altri paesi. Tutti gli altri marchi di fabbrica e nomi di prodotti sono di proprietà dei rispettivi titolari.
