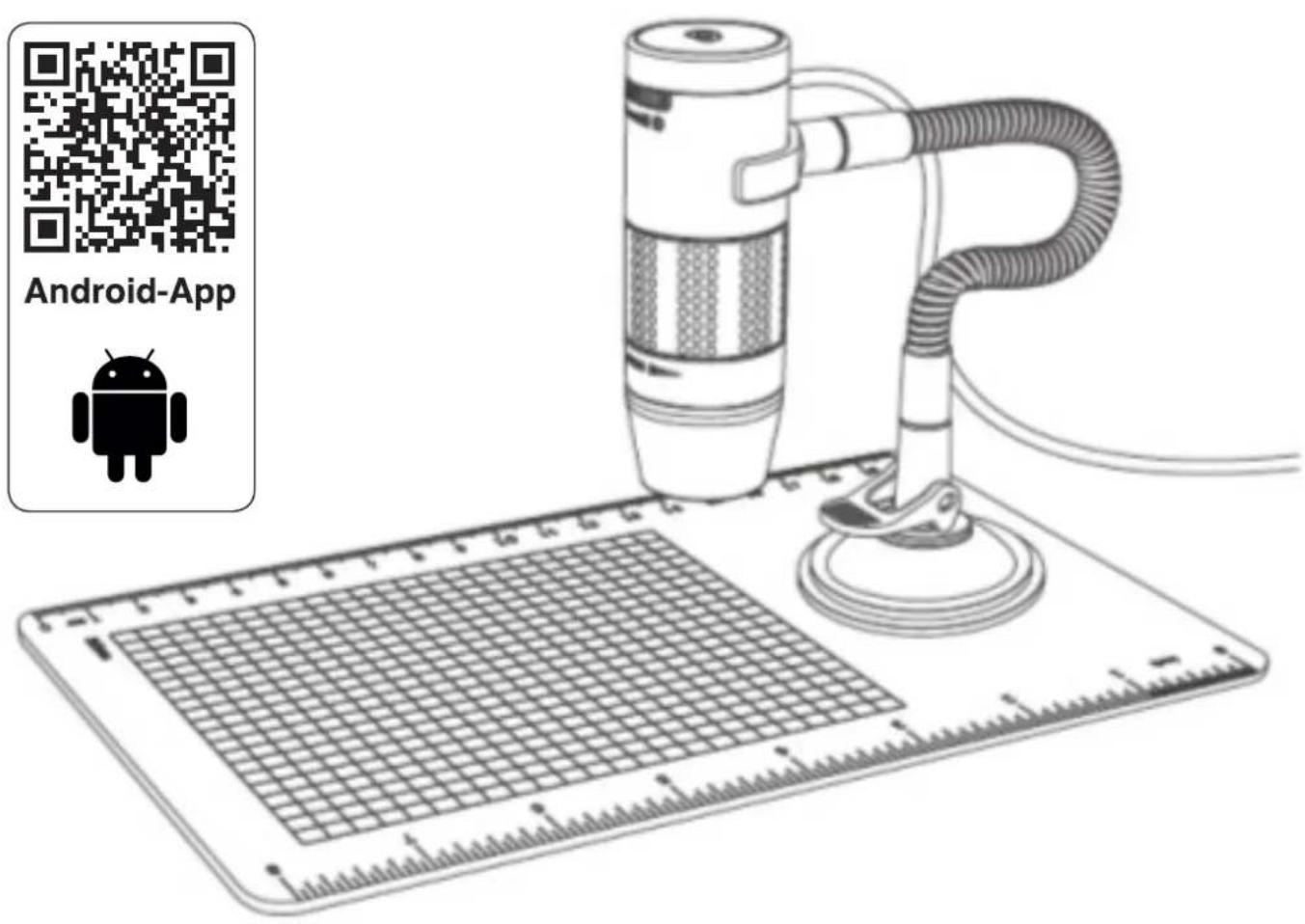

BEDIENUNGSANLEITUNG DigiMicroscope Flex Reflecta

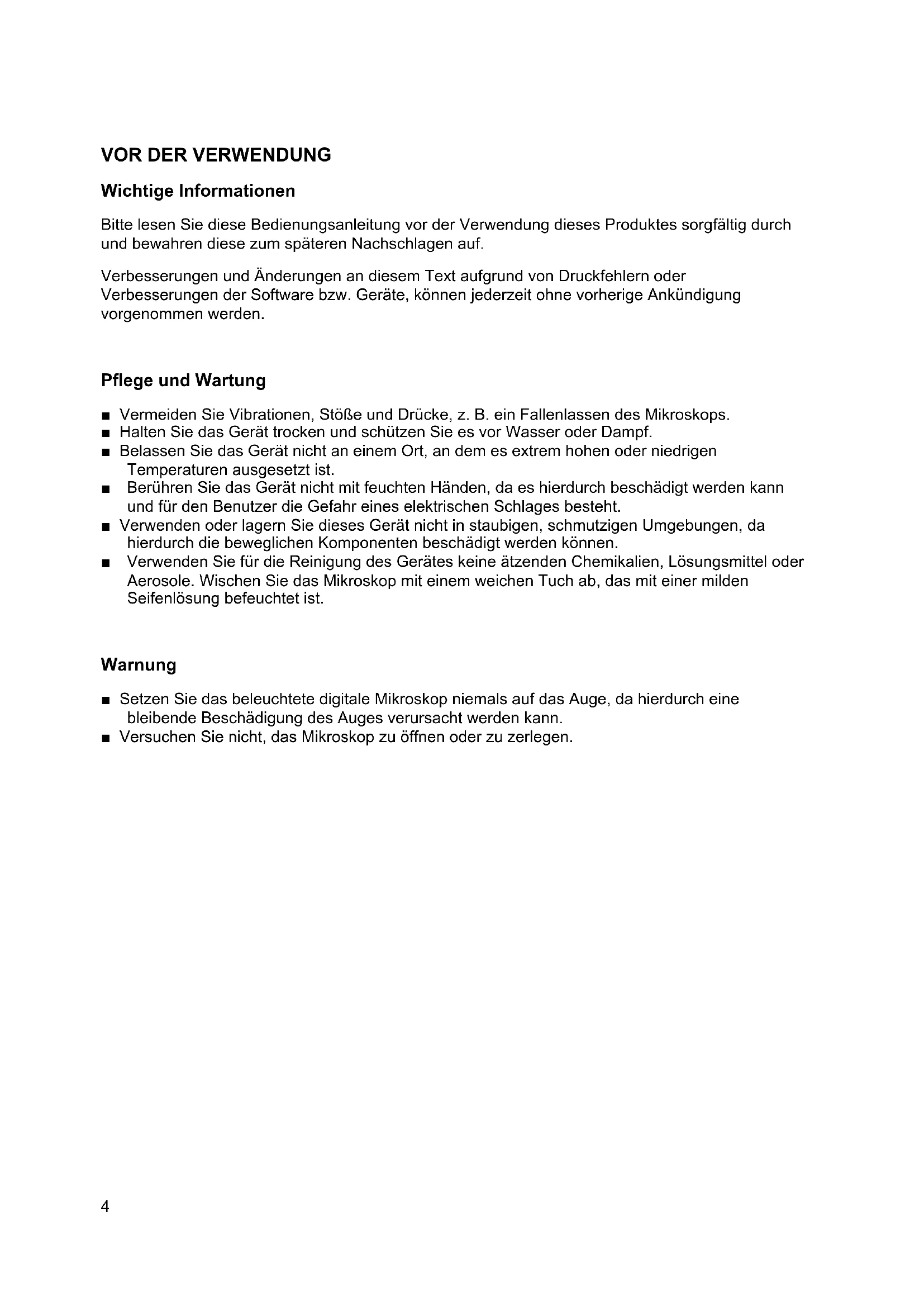

Wichtige Informationen Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Produktes sorgfältig durch und bewahren diese zum späteren Nachschlagen auf. Verbesserungen und Änderungen an diesem Text aufgrund von Druckfehlern oder Verbesserungen der Software bzw. Geräte, können jederzeit ohne vorherige Ankündigung vorgenommen werden. Pflege und Wartung ■ Vermeiden Sie Vibrationen, Stöße und Drücke, z. B. ein Fallenlassen des Mikroskops. ■ Halten Sie das Gerät trocken und schützen Sie es vor Wasser oder Dampf. ■ Belassen Sie das Gerät nicht an einem Ort, an dem es extrem hohen oder niedrigen Temperaturen ausgesetzt ist. ■ Berühren Sie das Gerät nicht mit feuchten Händen, da es hierdurch beschädigt werden kann und für den Benutzer die Gefahr eines elektrischen Schlages besteht. ■ Verwenden oder lagern Sie dieses Gerät nicht in staubigen, schmutzigen Umgebungen, da hierdurch die beweglichen Komponenten beschädigt werden können. ■ Verwenden Sie für die Reinigung des Gerätes keine ätzenden Chemikalien, Lösungsmittel oder Aerosole. Wischen Sie das Mikroskop mit einem weichen Tuch ab, das mit einer milden Seifenlösung befeuchtet ist. Warnung ■ Setzen Sie das beleuchtete digitale Mikroskop niemals auf das Auge, da hierdurch eine bleibende Beschädigung des Auges verursacht werden kann. ■ Versuchen Sie nicht, das Mikroskop zu öffnen oder zu zerlegen.5 Produktbeschreibung ■ Dieses digitale Mikroskop unterscheidet sich von einem herkömmlichen Lichtmikroskop, bei dem durch ein Okular geschaut wird, da das vergrößerte Bild oder Live-Video über eine USB- Verbindung auf einem Computer-Monitor wiedergegeben wird. ■ Das Mikroskop verfügt über 2 Vergrößerungsleistungen. Es kann Bilder bis zu 60-fach vergrößern und bis zu 250-fach, wenn es direkt über einem Objekt platziert und über einen 17‘‘ Monitor wiedergegeben wird. Die Vergrößerungsleistung ist abhängig von der Größe des verwendeten Monitors - je größer der Monitor, desto höher die Vergrößerung. ■ Diese Gerät ist mit vier LEDs ausgestattet, deren Intensität einstellbar ist. Computeranforderungen Windows-basierter PC Kompatible Betriebssysteme Windows 10 (32 Bit oder 64 Bit) Windows 8 (32 Bit oder 64 Bit) Windows 7 (32 Bit oder 64 Bit) Windows Vista (32 Bit oder 64 Bit) Windows XP SP2, SP3 USB USB 2.0 Mac OS-basierter PC Kompatible Betriebssysteme Mac OS X 10.5.6 - Mac OS X 10.11.x USB USB 2.06

Lieferumfang Digitales Mikroskop mit USB-Kabel Installations-CD Mikroskopstativ mit Saugnapf Benutzerhandbuch Objekttisch mit Raster

Lieferumfang Digitales Mikroskop mit USB- Kabel Installations-CD Mikroskopstativ mit Saugnapf Benutzerhandbuch Objekttisch mit Raster

Lieferumfang Digitales Mikroskop mit USB- Kabel Installations-CD

Mikroskopstativ mit Saugnapf Benutzerhandbuch

Objekttisch mit Raster

Lieferumfang Digitales Mikroskop mit USB- Kabel Installations-CD

Mikroskopstativ mit Saugnapf Benutzerhandbuch

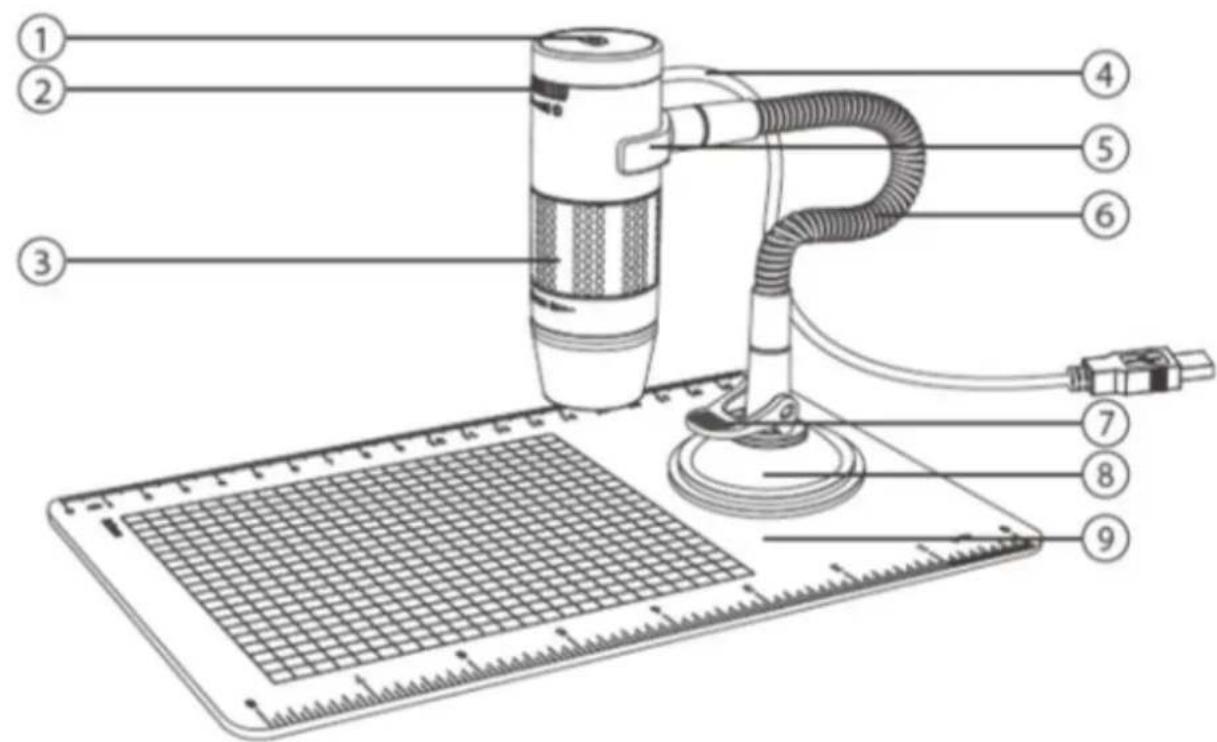

Objekttisch mit Raster7 Produktübersicht

2. Lichtstärke-Regler

6. Flexibler Schlauch

2. Lichtstärke-Regler

6. Flexibler Schlauch

Spezifikationen Verbindungstyp USB 2.0 Effektive Vergrößerungen (auf einem 17” Monitor) 60x, 250x Effektiver Ansichtsbereich 5,6 x 4,2 mm (60x), 1,4 x 1,1 mm (250x), Beleuchtung Vier LEDs Stromversorgung 5 V 250 mA (über USB) Sensor CMOS Maximale Fotoauflösung 1600 x 1200 Pixel (UXGA) Maximale Videoaufnahme-Auflösung 640 x 480 Pixel (VGA) Abmessungen Ф 30 x 86 mm Gewicht 207 Gramm9 ERSTE SCHRITTE Softwareinstallation Windows-basierter PC ■ Legen Sie die mitgelieferte CD der Anwendung in das CD-ROM-Fach des Computers. ■ Doppelklicken Sie auf das Symbol „xploview v3.2.xx.exe” < > auf der Treiber-CD. ■ Folgen Sie dem Setup-Assistenten für xploview, um die Anwendungssoftware für das digitale Mikroskop zu installieren. Mac OS-basierter PC ■ Legen Sie die mitgelieferte CD der Anwendung in das CD-ROM-Fach des Computers. ■ Doppelklicken Sie auf das Symbol „xploview v3.2.xx.dmg” < > auf der Treiber-CD. ■ Ziehen Sie das xploview-Symbol < > in den Anwendungsordner.10 Anschließen des Gerätes Verbinden Sie das Mikroskop mithilfe des mitgelieferten USB-Kabels mit dem Computer. Starten der xploview-Software Windows-basierter PC Die xploview-Software kann von dem Desktop oder im Startmenü mit einem Doppelklick auf das xploview-Symbol < > gestartet werden. Mac OS-basierter PC Die xploview-Software kann aus dem Anwendungsmenü mit einem Doppelklick auf das xploview- Symbol < > gestartet werden. Hinweis Wenn das Mikroskop zum ersten Mal an den Computer angeschlossen wird, wird von Windows oder Mac OS automatisch ein Treiber installiert. Dieser Vorgang kann einige Minuten in Anspruch nehmen. Jedes Mal, wenn die xploview-Software gestartet wird, sollte das Mikroskop automatisch starten. Ansonsten kann das Gerät in dem Abschnitt „Gerät einrichten” in dem Systemeinstellungenmenü ausgewählt werden. Es ist normal, dass die LED einmal blinkt, wenn das Gerät angeschlossen ist. Wenn xploview ausgeführt wird, schaltet sich die LED automatisch wieder ein.11 Zusammenbau des Stativs ■ Stellen Sie sicher, dass die Oberfläche, auf der Sie das Stativ montieren wollen, frei von Öl und Verschmutzungen ist und achten Sie darauf, dass der Verriegelungshebel freigegeben ist. ■ Drücken Sie den Saugnapf auf die Oberfläche und befestigen Sie ihn, indem Sie den Verriegelungshebel herunterdrücken.

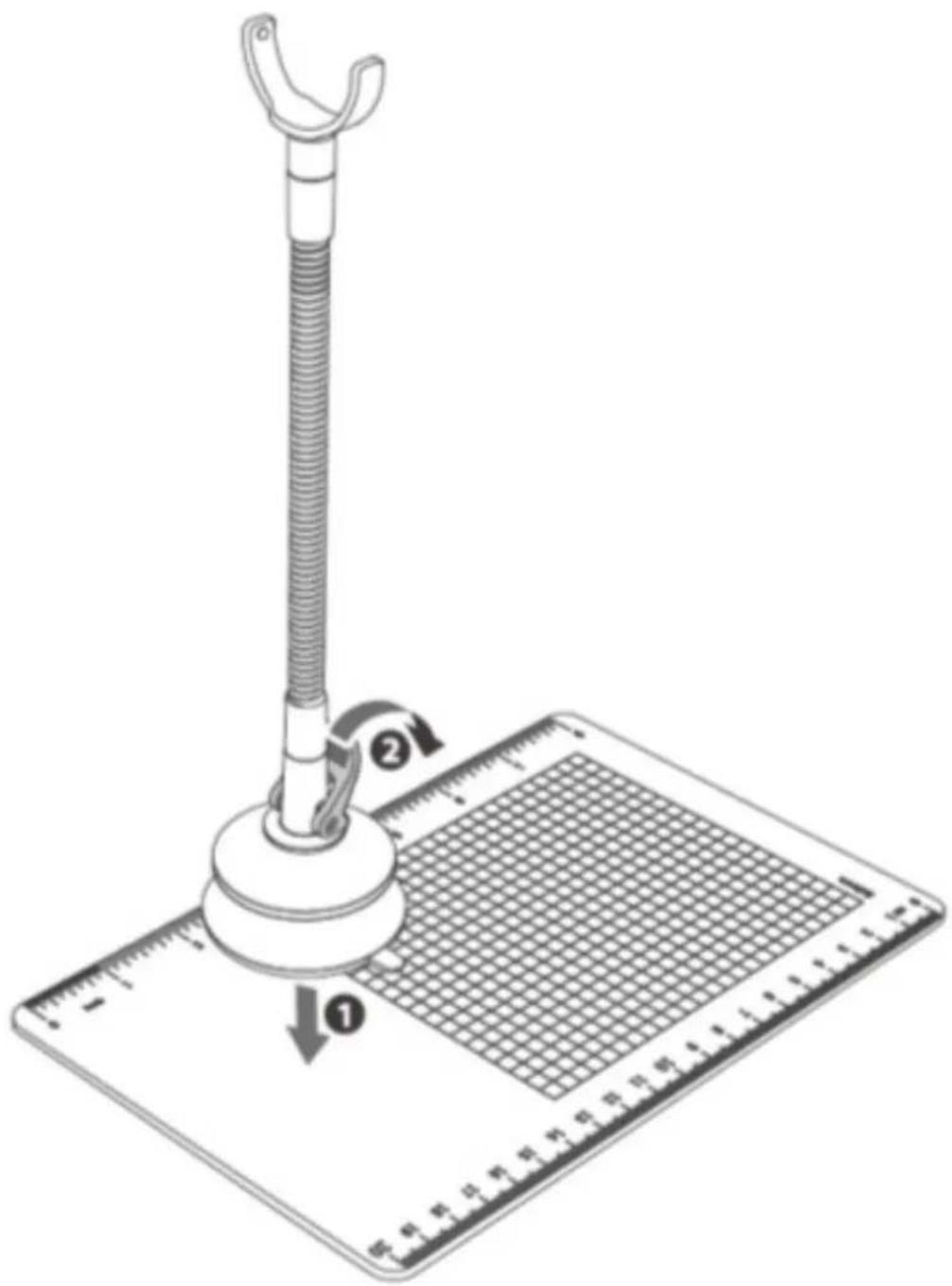

Zusammenbau des Stativs ■ Stellen Sie sicher, dass die Oberfläche, auf der Sie das Stativ montieren wollen, frei von Öl und Verschmutzungen ist und achten Sie darauf, dass der Verriegelungshebel freigegeben ist. ■ Drücken Sie den Saugnapf auf die Oberfläche und befestigen Sie ihn, indem Sie den Verriegelungshebel herunterdrücken.

Zusammenbau des Stativs ■ Stellen Sie sicher, dass die Oberfläche, auf der Sie das Stativ montieren wollen, frei von Öl und Verschmutzungen ist und achten Sie darauf, dass der Verriegelungshebel freigegeben ist. ■ Drücken Sie den Saugnapf auf die Oberfläche und befestigen Sie ihn, indem Sie den Verriegelungshebel herunterdrücken.12 Befestigung des Mikroskops am Stativ Befestigen Sie das Mikroskop wie unten dargestellt am Stativ.

GRUNDLAGEN Blende Position für die Vorbereitung Drehen Sie den Blenden-Regler im Uhrzeigersinn in die höchste Stellung.

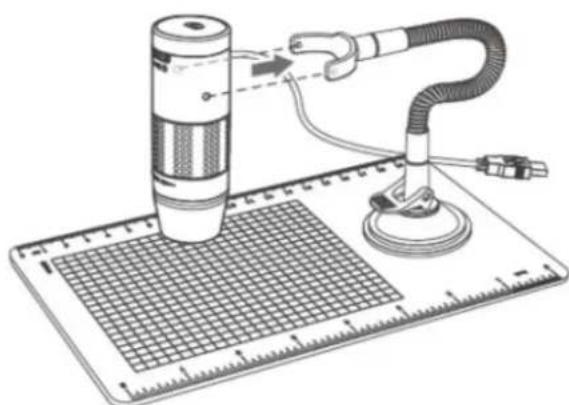

Befestigung des Mikroskops am Stativ Befestigen Sie das Mikroskop wie unten dargestellt am Stativ. GRUNDLAGEN Blende Position für die Vorbereitung Drehen Sie den Blenden-Regler im Uhrzeigersinn in die höchste Stellung.13 Anzeige über das Mikroskopstativ Platzieren Sie das Objekt auf dem Objekttisch. Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gegen den Uhrzeigersinn, bis das Bild scharf und klar ist. Je näher sich das Mikroskop an dem Objekt befindet, desto höher ist die Vergrößerungsleistung.

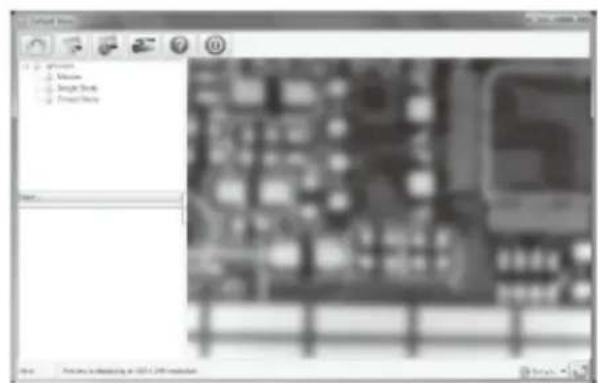

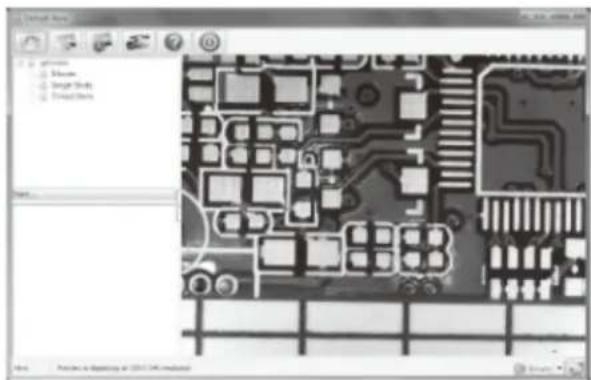

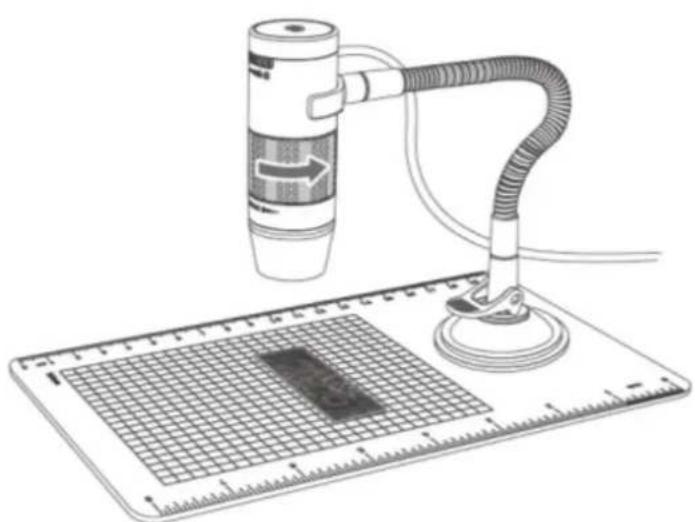

Anzeige über das Mikroskopstativ Platzieren Sie das Objekt auf dem Objekttisch. Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gegen den Uhrzeigersinn, bis das Bild scharf und klar ist. Je näher sich das Mikroskop an dem Objekt befindet, desto höher ist die Vergrößerungsleistung.

Anzeige über das Mikroskopstativ Platzieren Sie das Objekt auf dem Objekttisch. Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gegen den Uhrzeigersinn, bis das Bild scharf und klar ist. Je näher sich das Mikroskop an dem Objekt befindet, desto höher ist die Vergrößerungsleistung.14 Direkte Anzeige auf einem Objekt Für eine 60-fache Vergrößerung (17" Monitor) Platzieren Sie das Mikroskop direkt auf einem Objekt. Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gegen den Uhrzeigersinn, bis der erste Fokuspunkt erreicht wird, an dem das Bild scharf und klar ist. Die 60-fache Vergrößerung kann bei der Anzeige auf einem 17‘‘ Monitor erreicht werden.

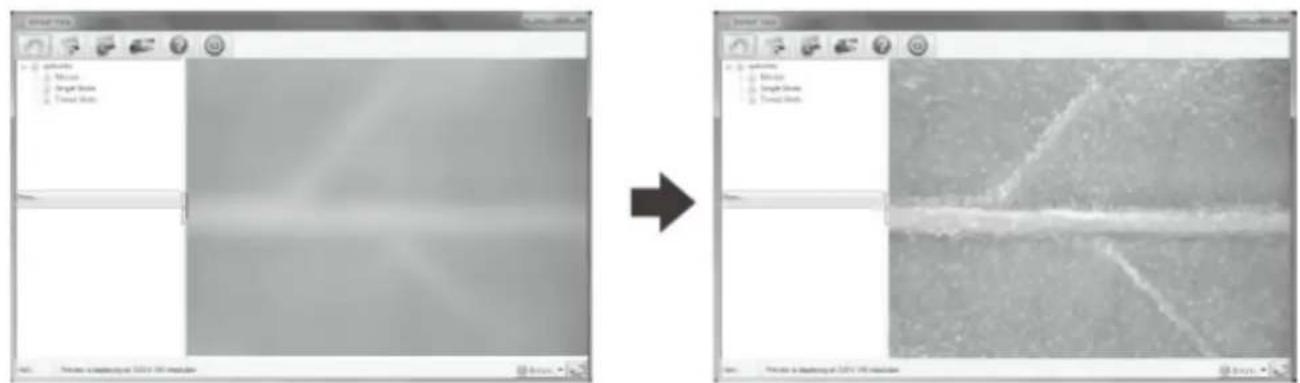

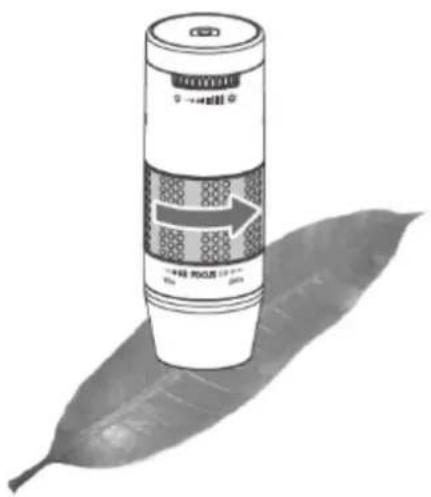

Direkte Anzeige auf einem Objekt Für eine 60-fache Vergrößerung (17" Monitor) Platzieren Sie das Mikroskop direkt auf einem Objekt. Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gegen den Uhrzeigersinn, bis der erste Fokuspunkt erreicht wird, an dem das Bild scharf und klar ist. Die 60-fache Vergrößerung kann bei der Anzeige auf einem 17‘‘ Monitor erreicht werden.

Direkte Anzeige auf einem Objekt Für eine 60-fache Vergrößerung (17" Monitor) Platzieren Sie das Mikroskop direkt auf einem Objekt. Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gegen den Uhrzeigersinn, bis der erste Fokuspunkt erreicht wird, an dem das Bild scharf und klar ist. Die 60-fache Vergrößerung kann bei der Anzeige auf einem 17‘‘ Monitor erreicht werden.15 Für eine 250-fache Vergrößerung (17" Monitor) Drehen Sie den Blenden-Regler bei 60-facher Vergrößerung weiter gegen den Uhrzeigersinn, bis der zweite Fokuspunkt erreicht wird, an dem das Bild scharf und klar ist. Die 250-fache Vergrößerung kann bei der Anzeige auf einem 17" Monitor erreicht werden.

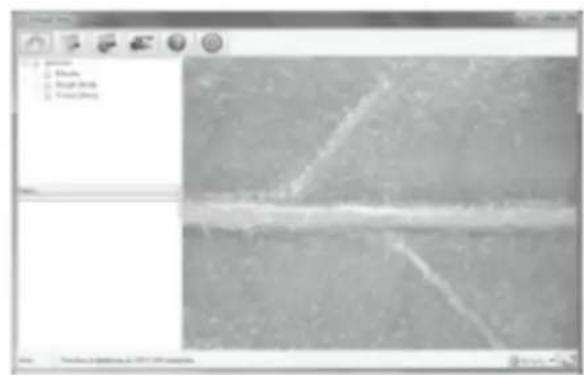

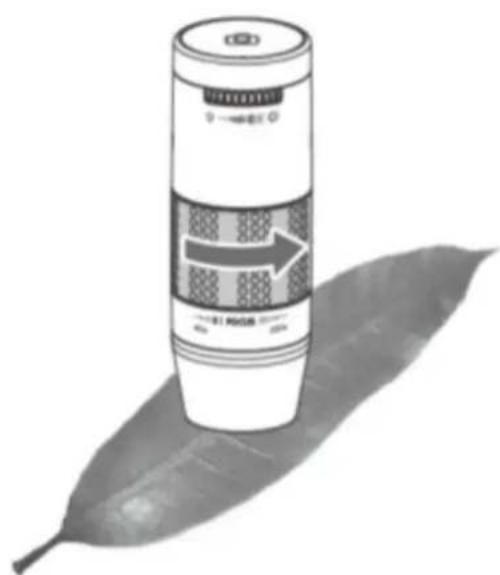

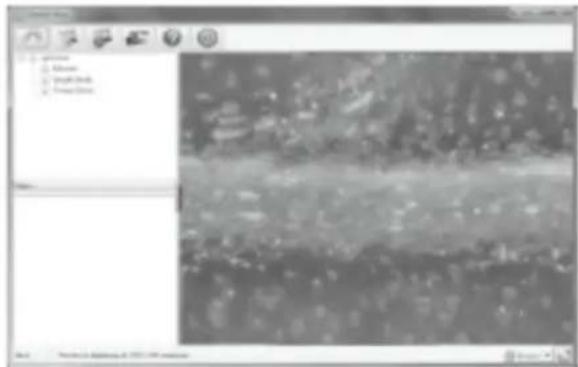

Für eine 250-fache Vergrößerung (17" Monitor) Drehen Sie den Blenden-Regler bei 60-facher Vergrößerung weiter gegen den Uhrzeigersinn, bis der zweite Fokuspunkt erreicht wird, an dem das Bild scharf und klar ist. Die 250-fache Vergrößerung kann bei der Anzeige auf einem 17" Monitor erreicht werden.

Für eine 250-fache Vergrößerung (17" Monitor) Drehen Sie den Blenden-Regler bei 60-facher Vergrößerung weiter gegen den Uhrzeigersinn, bis der zweite Fokuspunkt erreicht wird, an dem das Bild scharf und klar ist. Die 250-fache Vergrößerung kann bei der Anzeige auf einem 17" Monitor erreicht werden.16 Anpassung der LED-Lichtstärke Drehen Sie den Lichtstärke-Regler im Uhrzeigersinn oder gegen den Uhrzeigersinn, um die Lichtstärke der LEDs zu erhöhen oder zu verringern. Erhöhen der LED-Lichtstärke Reduzieren der LED-Lichtstärke Eine Momentaufnahme machen Der Fotoauslöser ist berührungsempfindlich. Tippen Sie auf den Fotoauslöser auf der Oberseite des Gerätes, um eine Momentaufnahme zu erstellen.17

VERWENDUNG DER XPLOVIEW-SOFTWARE

Menüleiste Die Symbole in der Menüleiste: Öffnen des Systemeinstellungenmenüs (siehe Systemeinstellungenmenü auf Seite 20). Aufnahme eines Bildschirm-Bildes. Starten und stoppen einer zeitgesteuerten Aufnahme. Bilder werden in regelmäßigen Abständen aufgenommen (siehe Systemeinstellungenmenü auf Seite 21, um die Häufigkeit und Dauer einzustellen). Starten und stoppen einer Videoaufnahme. Informationen über die Anwendungssoftware. Diese Informationen könne bei einer Aktualisierung der Software hilfreich sein. Beenden der Anwendungssoftware.18 Anzeige im Vollbild Um den Vollbildmodus zu aktivieren, klicken Sie auf die Schaltfläche „Vollbild” < >, die sich in der unteren rechten Ecke des Fensters der xploview-Anwendungssoftware befindet. Um den Vollbildmodus zu verlassen, führen Sie entweder einen Doppelklick auf den Bildschirm aus oder drücken Sie die Taste „Esc” auf der Tastatur.

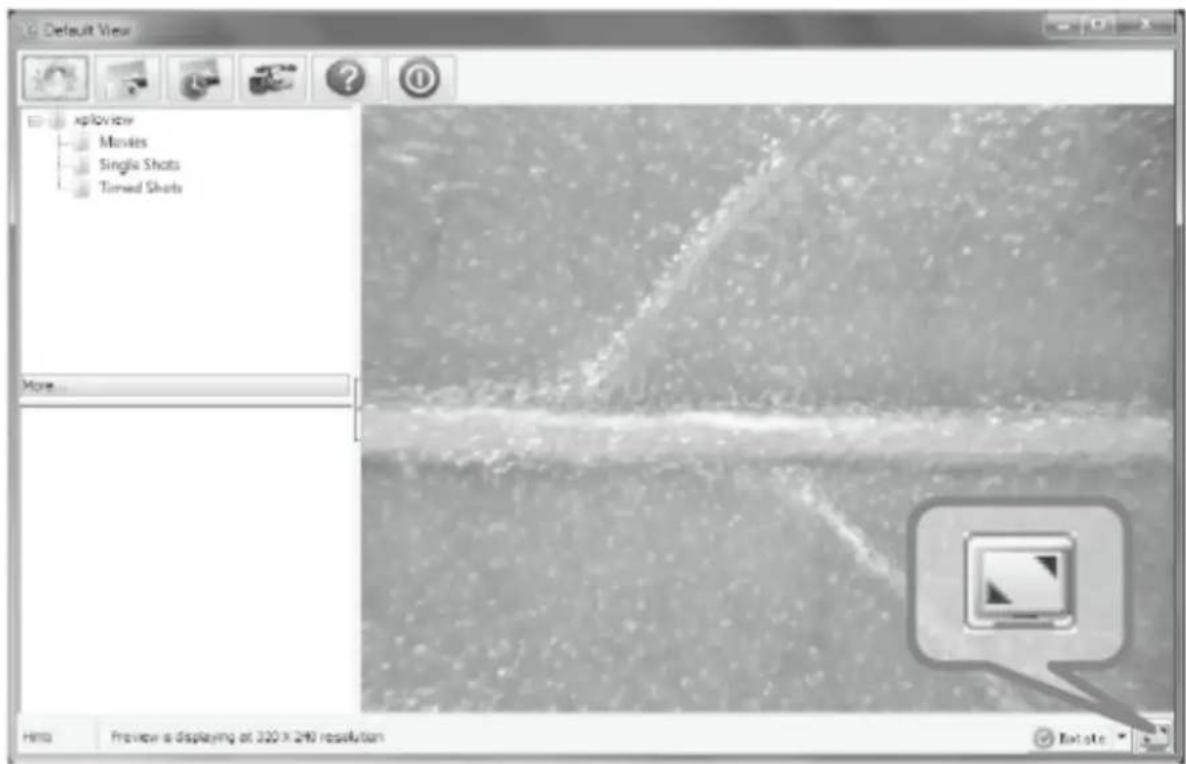

Anzeige im Vollbild Um den Vollbildmodus zu aktivieren, klicken Sie auf die Schaltfläche „Vollbild” < >, die sich in der unteren rechten Ecke des Fensters der xploview-Anwendungssoftware befindet. Um den Vollbildmodus zu verlassen, führen Sie entweder einen Doppelklick auf den Bildschirm aus oder drücken Sie die Taste „Esc” auf der Tastatur.

Anzeige im Vollbild Um den Vollbildmodus zu aktivieren, klicken Sie auf die Schaltfläche „Vollbild” < >, die sich in der unteren rechten Ecke des Fensters der xploview-Anwendungssoftware befindet. Um den Vollbildmodus zu verlassen, führen Sie entweder einen Doppelklick auf den Bildschirm aus oder drücken Sie die Taste „Esc” auf der Tastatur.19 Bild drehen/spiegeln Klicken Sie auf die Schaltfläche < >, um das Bild zu drehen oder zu spiegeln.

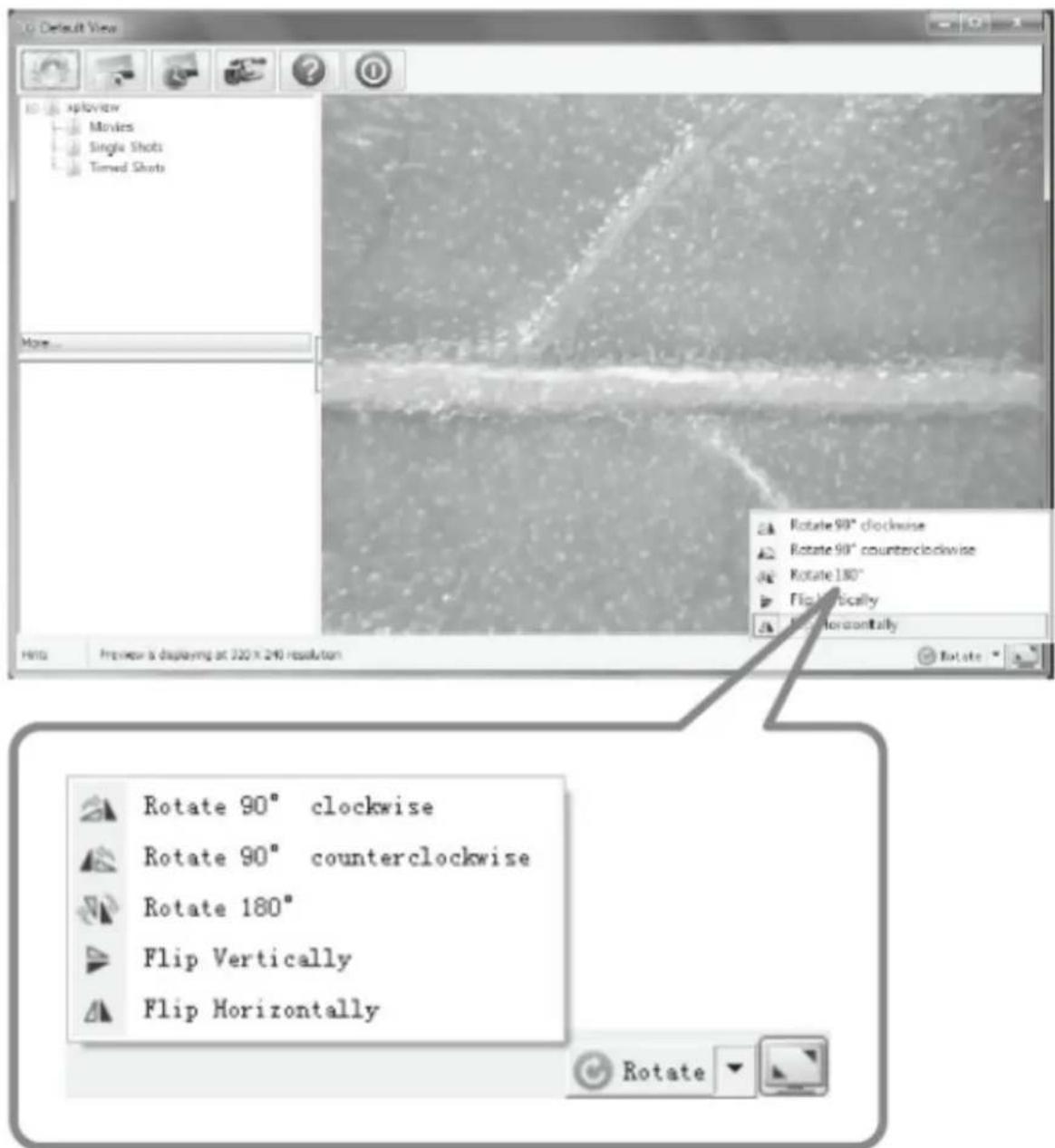

Bild drehen/spiegeln Klicken Sie auf die Schaltfläche < >, um das Bild zu drehen oder zu spiegeln.

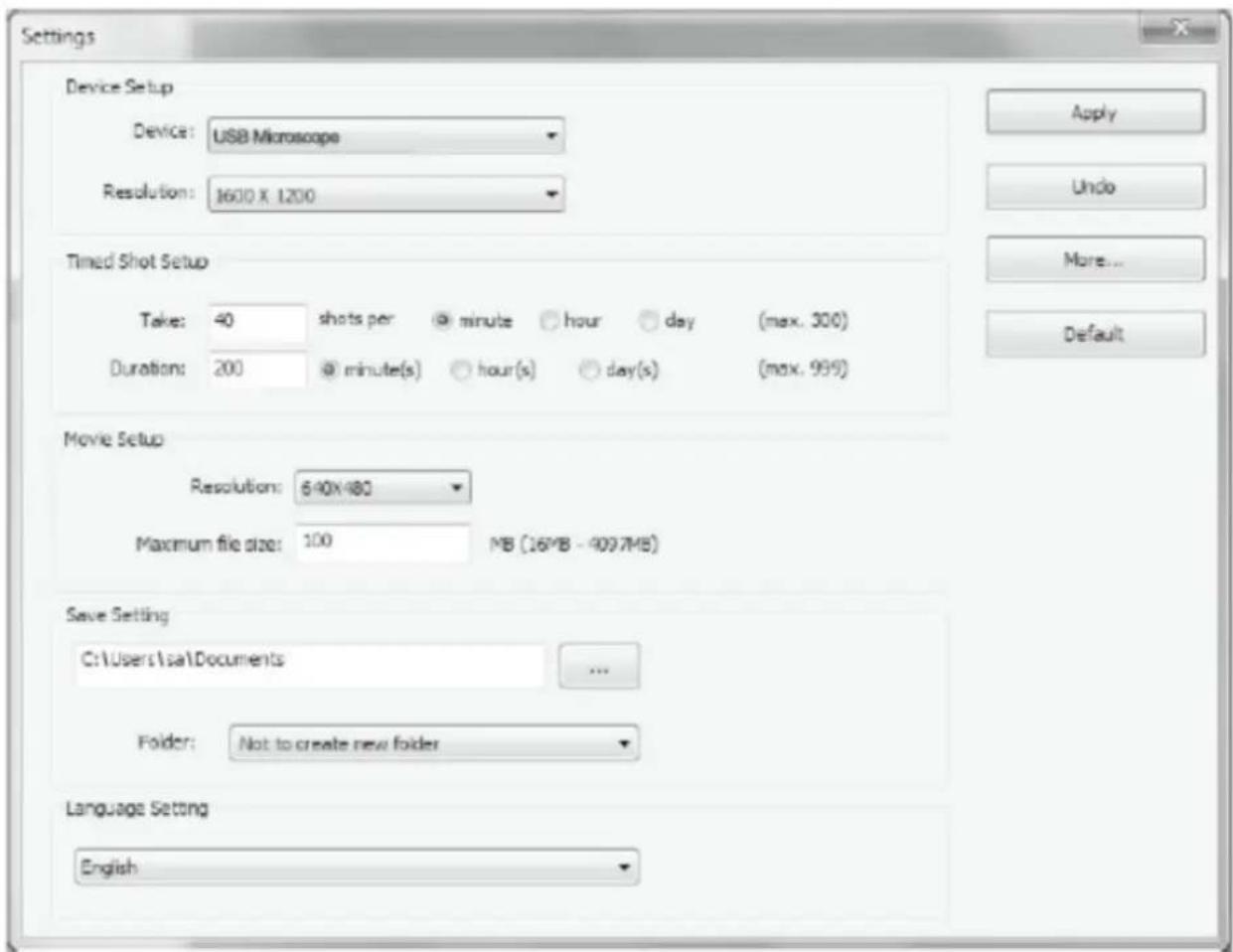

Bild drehen/spiegeln Klicken Sie auf die Schaltfläche < >, um das Bild zu drehen oder zu spiegeln.20 Systemeinstellungenmenü Wenn die xploview-Software das erste Mal gestartet wird, werden die Standardeinstellungen geladen. Sie können diese Einstellungen manuell im Systemeinstellungenmenü ändern.

Geräte-Setup Wenn das von dem digitalen Mikroskop erfasste Bild nicht standardmäßig angezeigt wird, können Sie dies ändern, indem Sie es aus dem Dropdown-Menü „Device” auswählen. Die Auflösung der erfassten Bilder kann in dem Dropdown-Menü „Resolution” geändert werden.

Systemeinstellungenmenü Wenn die xploview-Software das erste Mal gestartet wird, werden die Standardeinstellungen geladen. Sie können diese Einstellungen manuell im Systemeinstellungenmenü ändern. Geräte-Setup Wenn das von dem digitalen Mikroskop erfasste Bild nicht standardmäßig angezeigt wird, können Sie dies ändern, indem Sie es aus dem Dropdown-Menü „Device” auswählen. Die Auflösung der erfassten Bilder kann in dem Dropdown-Menü „Resolution” geändert werden.

Systemeinstellungenmenü Wenn die xploview-Software das erste Mal gestartet wird, werden die Standardeinstellungen geladen. Sie können diese Einstellungen manuell im Systemeinstellungenmenü ändern. Geräte-Setup Wenn das von dem digitalen Mikroskop erfasste Bild nicht standardmäßig angezeigt wird, können Sie dies ändern, indem Sie es aus dem Dropdown-Menü „Device” auswählen. Die Auflösung der erfassten Bilder kann in dem Dropdown-Menü „Resolution” geändert werden.

Systemeinstellungenmenü Wenn die xploview-Software das erste Mal gestartet wird, werden die Standardeinstellungen geladen. Sie können diese Einstellungen manuell im Systemeinstellungenmenü ändern.

Geräte-Setup Wenn das von dem digitalen Mikroskop erfasste Bild nicht standardmäßig angezeigt wird, können Sie dies ändern, indem Sie es aus dem Dropdown-Menü „Device” auswählen. Die Auflösung der erfassten Bilder kann in dem Dropdown-Menü „Resolution” geändert werden.

Systemeinstellungenmenü Wenn die xploview-Software das erste Mal gestartet wird, werden die Standardeinstellungen geladen. Sie können diese Einstellungen manuell im Systemeinstellungenmenü ändern. Geräte-Setup Wenn das von dem digitalen Mikroskop erfasste Bild nicht standardmäßig angezeigt wird, können Sie dies ändern, indem Sie es aus dem Dropdown-Menü „Device” auswählen. Die Auflösung der erfassten Bilder kann in dem Dropdown-Menü „Resolution” geändert werden.21 Einrichtung der zeitgesteuerten Aufnahme Die Häufigkeit und Dauer der automatischen Bilderfassung kann mit dieser Option eingestellt werden.

Film-Einrichtung Die Auflösung von Videoaufnahmen kann in dem Menü „Resolution” geändert werden. Sie können ebenfalls für jedes Video eine maximale Dateigröße festlegen.

Speicherort einrichten Mit dieser Option kann der Standard-Speicherort für erfasste Bilder und Videos geändert werden.

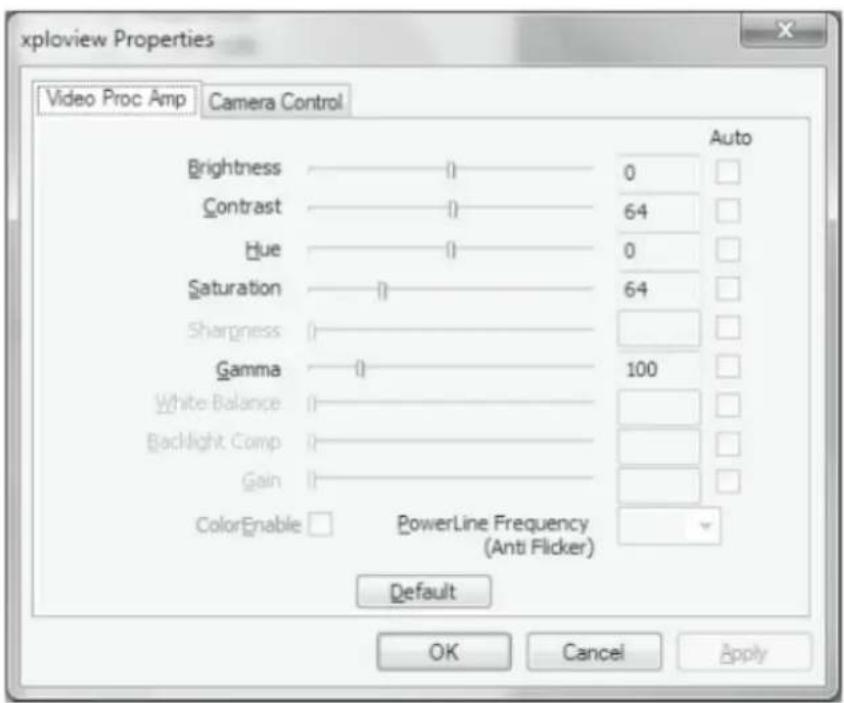

Spracheinstellung Mit dieser Option kann die Standardsprache der xploview-Software geändert werden.22 Erweiterte Einstellungen Wenn Sie auf der rechten Seite des Systemeinstellungenmenüs auf die Schaltfläche „More...” klicken, können Sie alle Bildeinstellungen manuell anpassen. Beachten Sie, dass die verfügbaren Einstellungen je nach Betriebssystem unterschiedlich sein können. Windows-basierter PC Mac OS-basierter PC

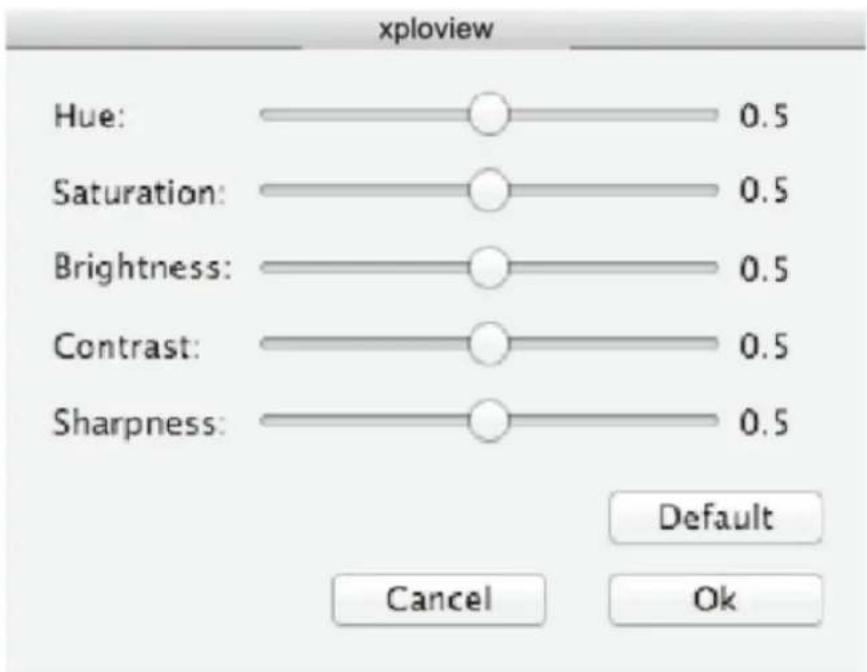

Erweiterte Einstellungen Wenn Sie auf der rechten Seite des Systemeinstellungenmenüs auf die Schaltfläche „More...” klicken, können Sie alle Bildeinstellungen manuell anpassen. Beachten Sie, dass die verfügbaren Einstellungen je nach Betriebssystem unterschiedlich sein können. Windows-basierter PC Mac OS-basierter PC

Erweiterte Einstellungen Wenn Sie auf der rechten Seite des Systemeinstellungenmenüs auf die Schaltfläche „More...” klicken, können Sie alle Bildeinstellungen manuell anpassen. Beachten Sie, dass die verfügbaren Einstellungen je nach Betriebssystem unterschiedlich sein können. Windows-basierter PC

Erweiterte Einstellungen Wenn Sie auf der rechten Seite des Systemeinstellungenmenüs auf die Schaltfläche „More...” klicken, können Sie alle Bildeinstellungen manuell anpassen. Beachten Sie, dass die verfügbaren Einstellungen je nach Betriebssystem unterschiedlich sein können. Windows-basierter PC Mac OS-basierter PC

Erweiterte Einstellungen Wenn Sie auf der rechten Seite des Systemeinstellungenmenüs auf die Schaltfläche „More...” klicken, können Sie alle Bildeinstellungen manuell anpassen. Beachten Sie, dass die verfügbaren Einstellungen je nach Betriebssystem unterschiedlich sein können. Windows-basierter PC

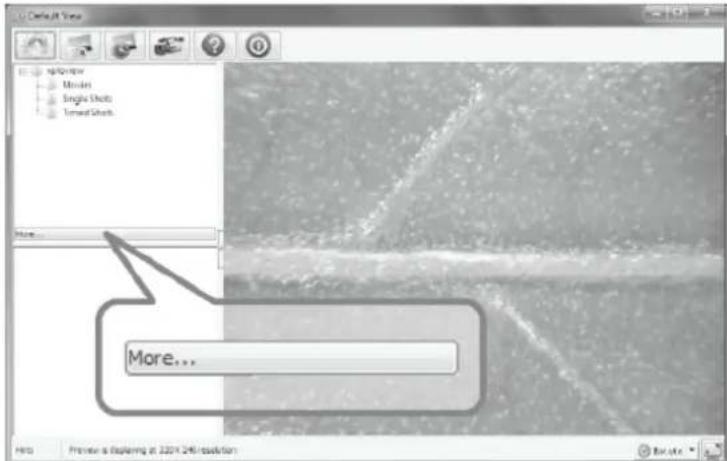

Mac OS-basierter PC23 Gespeicherte Dateien Sie können den Ordner, in dem Ihre Dateien gespeichert werden, in der geöffneten xploview- Anwendungssoftware ausfindig machen, indem Sie auf die Schaltfläche „More...” auf der linken Seite des Hauptfensters der Software klicken.

Deinstallieren der xploview-Software Windows-basierter PC Wählen Sie aus dem Startmenü „Deinstallieren” (Start > Alle Programme > xploview > deinstallieren). Mac OS-basierter PC Ziehen Sie das Symbol der xploview-Anwendung aus dem Ordner „Anwendungen” in den „Papierkorb”.

Gespeicherte Dateien Sie können den Ordner, in dem Ihre Dateien gespeichert werden, in der geöffneten xploview- Anwendungssoftware ausfindig machen, indem Sie auf die Schaltfläche „More...” auf der linken Seite des Hauptfensters der Software klicken.

Deinstallieren der xploview-Software Windows-basierter PC Wählen Sie aus dem Startmenü „Deinstallieren” (Start > Alle Programme > xploview > deinstallieren). Mac OS-basierter PC Ziehen Sie das Symbol der xploview-Anwendung aus dem Ordner „Anwendungen” in den „Papierkorb”.

Gespeicherte Dateien Sie können den Ordner, in dem Ihre Dateien gespeichert werden, in der geöffneten xploview- Anwendungssoftware ausfindig machen, indem Sie auf die Schaltfläche „More...” auf der linken Seite des Hauptfensters der Software klicken.

Deinstallieren der xploview-Software Windows-basierter PC Wählen Sie aus dem Startmenü „Deinstallieren” (Start > Alle Programme > xploview > deinstallieren). Mac OS-basierter PC Ziehen Sie das Symbol der xploview-Anwendung aus dem Ordner „Anwendungen” in den „Papierkorb”.BP05271 FCC-Konformitätserklärung (nur USA) Dieses Gerät erfüllt den Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen erzeugen, und (2) dieses Gerät muss Störungen von außen akzeptieren, einschließlich solcher Störungen, die einen unerwünschten Betrieb verursachen. Änderungen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zur Nichtigkeit der Betriebserlaubnis des Anwenders für dieses Gerät führen. Dieses Gerät wurde getestet und entspricht den Bestimmungen für Digitalgeräte Klasse B in Übereinstimmung mit den FCC Richtlinien, Abschnitt 15. Diese Bestimmungen wurden erlassen, um einen angemessenen Schutz gegen nachteilige Störungen bei Heiminstallationen zu gewährleisten. Dieses Gerät erzeugt, verwendet und emittiert möglicherweise Energie auf Funkfrequenzen, die bei unsachgemäßer Installation und Verwendung oder bei Nichtbeachtung dieser Anleitung Störungen des Funkverkehrs verursachen kann. Es besteht indes keinerlei Garantie, dass es bei bestimmten Installationen nicht zu Störungen kommen kann. Falls dieses Gerät Funkstörungen beim Radio-oder Fernsehempfang verursacht, was Sie feststellen können, indem Sie das Gerät aus- und wieder einschalten, versuchen Sie, die Störung durch eine der folgenden Maßnahmen zu beheben: — Richten Sie Ihre Antenne neu aus oder setzen Sie sie um. — Vergrößern Sie den Abstand zwischen diesem Gerät und dem Empfänger. — Schließen Sie das Gerät an eine Steckdose in einem Stromkreis an, an den der Empfänger nicht angeschlossen ist. — Wenden Sie sich an den Händler oder einen erfahrenen Radio- und Fernsehtechniker für weitere Empfehlungen. Rechtliche Information Dieses Dokument ist ohne jegliche Gewährleistung veröffentlicht. Auch wenn die Angaben nach bestem Wissen und Gewissen korrekt sind, können sie Fehler und Ungenauigkeiten enthalten. Der Hersteller oder sein Distributor sind in keinem Fall für Neben- oder Folgeschäden haftbar, einschließlich, jedoch nicht beschränkt auf, entgangenen Gewinn oder kommerzielle Verluste, die aus der Nutzung der in diesem Dokument enthaltenen Informationen entstehen können. Alle Rechte vorbehalten. Mac, Mac OS und OS X sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern. Windows ist eine eingetragene Marke von Microsoft Corporation in den Vereinigen Staaten und anderen Ländern. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.Digitalmikroskop Bedienungsanleitung Für xploview v3.2CONTENTS
