BEDIENUNGSANLEITUNG DigiEndoscope Reflecta

Benutzerhandbuch reflecta DigiEndoscope

INDEX

Inhaltsverzeichnis

1. Packungsinhalt 1
2. Standardausstattung 2
3. Informationen auf dem Bildschirm 3
4. Erste Schritte 4

Einlagen einer SD/MMC-Speicherkarte 5
Entferen der Speicherkarte 5

1. Benutzung des DigiEndoscope 6

Speichern eines Standbildes 6
Aufnahme eines Videoclips 6
Abrufen gespeicherter Standbilder oder Videoclips 7
Wiedergabe eines Videoclips (auf dem Bildschirm) 7
Anzeige von Standbildern (auf dem Bildschirm) 7
Löschen gespeicherter Bilder oder Videoclips 7
Einstellungen fur Standbilder und Videoclips. 8
Einstellungen: Bildanzeigposition 9

1. Technische Daten: 10

2. Sicherheits- und Wartungshinweise: 11

WEEE-Richtlinie & Entsorgung des Produktes 12

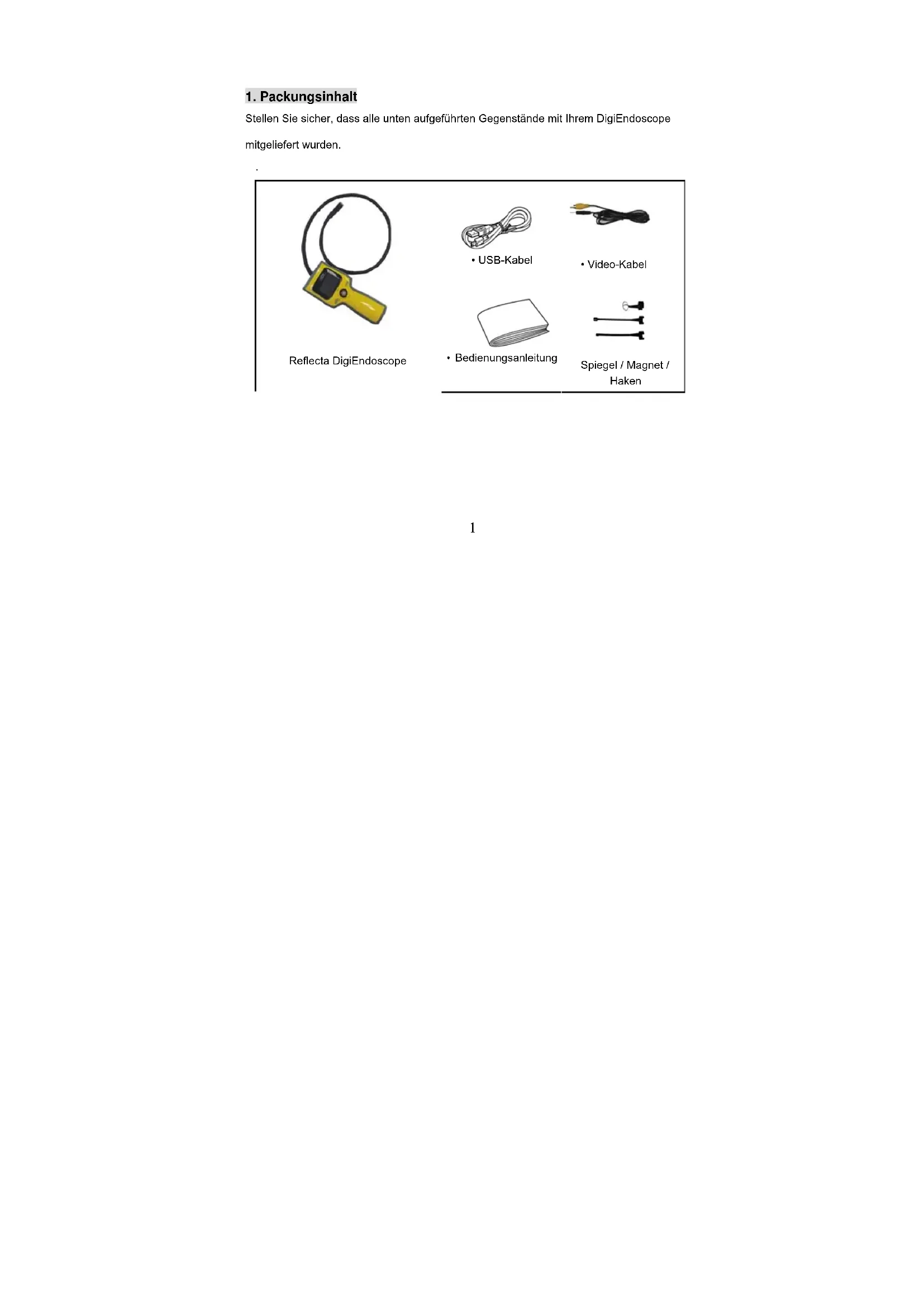

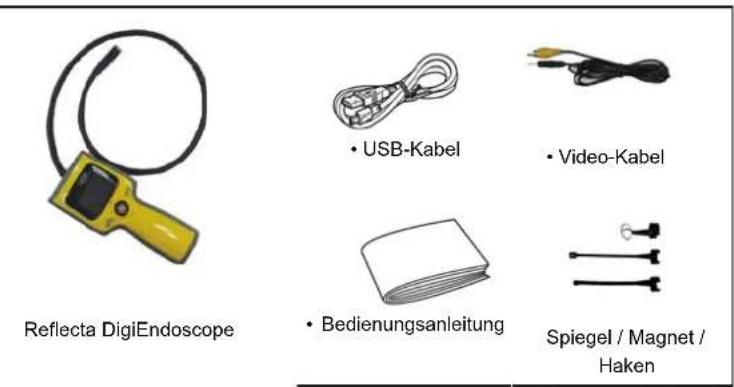

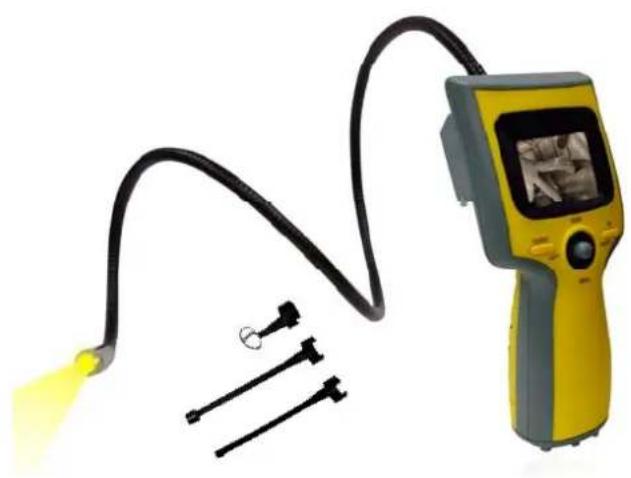

1. Packungsinhalt

Stellen Sie sicher, dass alle unter aufgeführten Gegenstände mit ihrer DigiEndoscope mitgeliefert wurden.

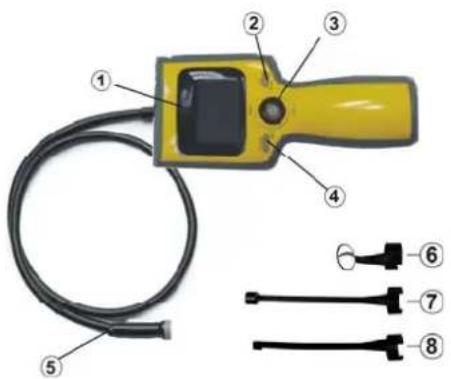

2. Standardausstattung

Zur DigiEndoscope gehoren die folgenden Gegenstände:

1. LCD-BILDSCHIRM

2. OK-TASTE

3. JOYSTICK

NACH-LINKS-TASTE;
NACH-RECHTS-TASTE;
NACH-OBEN-TASTE (MODE);
NACH-UNTEN-TASTE (MENU)

4. Einschaltknopf

5. KAMERAKOPF UND

LEITUNGSKABEL

6. SPIEGEL

7. MAGNET

8. HAKEN

Hinweis:

Die Bestandteile 6~8 konnen fur besondere Verwendungszwecke an der Kamera befestigt werden.itte beachten Sie die Abbildungen wie dargestellt.

3. Informationen auf dem Bildschirm

Aufnahmefunktion
Batteriekapazität
Symbol
fur
Aufnahmemodus
Speicherkapazität (Verbleibende Anzahl speicherbarer Bilder)
Anzeige für Flashspeicher

Batteriekapazität
Anzeige Videomodus
Speicherkapazität (Verbleibende Aufnahmezeit für Audio)
Anzeige fur Flashspeich er

für Batteriekapazität
Speicherkapazität (Verbleibende Anzahl speicherbarer Bilder)
je fum demodus
Anzeige für Flashspeich er

4. Erste Schritte

1. Drehen Sie das DigiEndoscope um, um die Batteriefachabdeckung auf der Unterseite zu entfern.
2. Losen Sie die Schraube und entfern den Sie die Batteriefachabdeckung (Abb. 1).

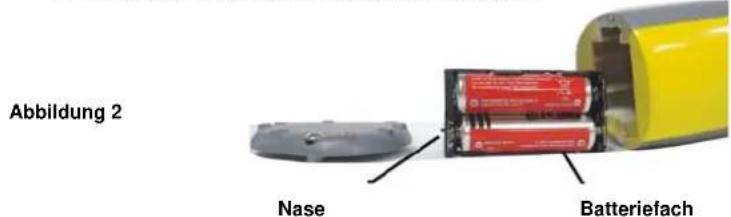

1. Entnehmen Sie das Batteriefach und legen Sie AA/LR6-Batterien (nicht enthalten) entsprechend der Markierungen im Batteriefach ein. Die richtige Ausrichtung der Batterien ist im Batteriefach angegeben. (Abbildung 2).

Achtung! Verwenden Sie nur 1,5 V Alkalibatterien. Verwenden Sie keine wiederaufladbaren 1,2 V Batterien, weil deren Spannung zu niedrig und ihre Lebensdauer zu kurz ist.

1. Detzen Sie das Batteriefach wieder so ein, dass es richtig mit der breiteren Kante zum Bildschirm hin liegt.
2. Setzen Sie die Batteriefachabdeckung wieder auf und und schrauben Sie sie ordentlich an.

- Einlagen einer SD/MMC-Speicherkarte

Das DigiEndoscope kann Standbildner und/oder Videoclips auf einer SD-Speicherkarte speichern. Die Anzahl der Bilder, die gespeichert werden konnen, hängt von der Höhe der Speicherkarte ab.

Warning!

Halten Sie die Speicherkarte richtig herum und stecken Sie sie gefühlvoll ein (sie passt nur in einer Position).

Wechseln Sie die Speicherkarte nicht, während die Kamera eingeschaltet ist.

1. Schalten Sie das DigiEndoscope aus
2. Offnen Sie die Gummiabdeckung.
3. Drehen Sie die Speicherkarte wie in der Abbildung gezeigt und drücken Sie sie gefuhlvoll hinein, bis sie fest einrastet.

- Entfern der Speicherkarte

Drücken Sie sie einmal möglich an, um die Arretierung zu halten, und zieren Sie sie dann hersaus.

Hinweis: Wenn die Speicherkarte voll ist, zeigt der Bildschirm "CARD FULL (KARTE VOLL)".

Die Speicherkarte muss dann ausgewechselt, gelöscht oder formatiert werden.

5. Benutzung des DigiEndoscope

- Speichern eines Standbildes

1. Schalten Sie das DigiEndoscope am Einschaltknopf ein.
2. Drücken Sie den Joystick wiederholt nach oben (MODE), bis das "A" (Symbol für Standbild) in der rechten oberen Ecke erscheint.
3. Das Kamerabild entscheidt auf dem Bildschirm.
4. Richten Sie den Kamerakopf auf das Objekt. Kontrollieren Sie, ob das Bild auf dem Bildschirm scharf und deutlich ist.
5. Die Leuchtdichte der LEDs am Kamerakopf kann durch Drücken des Joysticks nach links (LEFT) oder rechts (RIGHT) eingestellt werden
6. Halten Sie das DigiEndoscope ruhig und drücken Sie (OK), um ein Bild aufzunehmen.

- Aufnahme eines Videoclips

1. Schalten Sie das DigiEndoscope am Einsatzknopf ein.
2. Drucken Sie den Joystick wiederholt nach oben (MODE), bis das Videosymbol in der rechten oberen Ecke erscheidt.
3. Das Kamerabild erscheint auf dem Bildschirm.
4. Richten Sie den Kamerakopf auf das Objekt. Kontrollieren Sie, ob das Bild auf dem Bildschirm scharf und deutlich ist.
5. Die Leuchtdichte der LEDs am Kamerakopf kann durch Drücken des Joysticks nach links (LEFT) oder rechts (RIGHT) eingestellt werden
6. Drücken Sie (OK), um die Aufzeichnung von Video zu starten.
7. Wahlend der Videoaufnahme wird die verstrichene Zeit in roter Schrift am unter Rand des Bildschirms angezeigt.
8. Drücken Sie (OK), um die Aufnahme zu stoppen.

Die Aufnahme von Video wird automatisch beendet, wenn der Speicher voll ist.

- Abrufen gespeicherter Standbilder oder Videoclips

1. Schalten Sie das DigiEndoscope am Einsatzknopf ein.
2. Drücken Sie den Joystick wiederholt nach oben (MODE), bis das Standbild in der rechten oberen Ecke erscheint.

- Wiedergabe eines Videoclips (auf dem Bildschirm)

1. Drucken Sie (OK), um die Wiedergabe des Videoclips zu starten.
2. Drucken Sie (OK), um die Wiedergabe zu beenden.

Anzeige von Standbildern (auf dem Bildschirm)

1. Drücken Sie den Joystick nach links (LEFT) oder rechts (RECHTS), um das anzuzeigende Bild auszuwahlen.
2. Das Bild erscheint auf dem Bildschirm
3. Springen Sie vorwärts oder rückwärts durch die Fotos, indem Sie den joystick nach links (LEFT) oder nach rechts (RIGHT) drücken.
4. Drucken Sie den Joystick nach oben (MODE), um die Anzeige zu beenden.

- Löschen gespeicherter Bilder oder Videoclips

1. Drücken Sie den Joystick wiederholt nach oben (MODE), bis das Symbol für die Bildanzeige in der rechten oberen Ecke erscheint.
2. Drücken Sie links (LEFT) oder rechts (RIGHT), um das zu Löschende Bild oder den zu Löschenden Videoclip auszuwahlen.
3. Drucken Sie den Joystick (3) nach unten (MENU), um das Menu zu öffnen.
4. Wahlen Sie Delete - Execute (Loschen - Ausführten).
5. Drücken Sie (OK) und wahlen Sie Single (Einzel), um das momentan angezeigte Bild zu loschen, oder wahren Sie All (Alle), um alle Bilder im Speicher zu loschen.
6. Drucken Sie (OK), um das Löschen zu bestätigen.

- Einstellungen für Standbilder und Videoclips

Drucken Sie den Joystick (3) nach unten (MENU), um das Menu zu öffnen.

Format (Menüpunkt Formatieren)

Drücken Sie (OK) und wahlen Sie Cancel (Abbrechen) oder Execute (Ausführten)

(Formatierung bestätigten)

Language (Wahlen Sie die Menüsprache)

Drucken Sie (OK) und wahren Sie unter: English (Englisch), French (Französisch),

German (Deutsch) und Dutch (Niederlandisch).

Auto-Off (Schaltet automatisch aus)

Drucken Sie (OK) und wahlen Sie 1 Min, 3 Min, 5 Min oder Off (Aus).

Sys Reset (Zurücksetzen auf die Werkseinstellungen)

Drucken Sie (OK) und wahlen Sie Cancel (Abbrechen) oder Execute (Ausführten)

(Bestätig die Einstellung).

TV Output (Wahl des Formats für die Ausgabe auf einem TV-Bildschirm)

Drucken Sie (OK) und wahlen Sie NTSC oder PAL (PAL wird in Europa verwendet).

Date Input (Eingabe des Datum)

Drücken Sie (OK) und wahlen Sie Off (Aus) (das Datum wird nicht im Bild gespeichert) oder Set (Einstellen) (Geben Sie Jahr, Monat, und die Zeit ein, die zusammen mit dem Bild gespeichert werden).

USB

Die Kamera kann in Windows direkt mit den vorhandenen Gerätetreibern verwendet werden, wenn sie in den Einstellungen auf den Modus "Disk Drive" (Laufwerk) gestellt ist. Wenn die Einstellung auf "PC CAM" (Webcam) steht, müssen Gerätetreiber von der beiliegenden CD installiert werden, bevor die Kamera an den Computer angeschlossen wird.

Drücken Sie (OK) und wahlen Sie PC CAM (Webcam) (Überträgt Standbildner/Video über USB-Kabel zum PC) oder Disk Drive (Laufwerk) (Speichert Bilder auf der SD-Speicherkarte).

• HINWEIS!

These Einstellung muss vorgenommen werden, bevor das DigiEndoscope mit dem PC verbunden wird.

Einstellungen: Bildanzeigeposition

Drucken Sie den Joystick (3) nach unten (MENU), um das Menu zu öffnen.

Delete (loscht Bilder)

• Drücken Sie (OK), und wahren Sie Single (Einzeln) (Löscht das momentan angezeigte Bild) oder All (Alle) (Löscht alle Bilder).

• Drücken Sie (OK), und wahlen Sie Cancel (Abbrechen) oder Execute (Ausführten) (Bestätigkeit das Löschen).

Copy to Card (Kopiert Bilder vom internen Speicher auf die SD-Speicherkarte)

Drücken Sie (OK) und wahren Sie Cancel (Abbrechen) oder Execute (Ausführten) (Bestätigt das Kopieren)

Slideshow (Interval für Diashow einstellen)

Drucken Sie (OK) und wahlen Sie 3 Sec, 5 Sec, oder 10 Sec (Sec = Sekunden).

6. Technische Daten:

Technische Daten
Bildsensor VGA-CMOS-Sensor, Sensorbereich 1/4"
Eigenschaften der Linse	F 2,8, f = 4,3 mm, Blickwinkel 63-70°,
Sehbereich 20 mm - 280 mm (100 mm empfohlen)
Lichtquelle 2 weiß LEDs mit einstellbarer Lichtintensität
Wasserdicht Kamera: Spritzwassergeschützt (IP4)Videokopf: bis 1 Meter Tiefe wasserdicht (IP7)
Bildschirm 2.4" TFT-LCD-Bildschirm (Auflösung 320*240 Pixel)
Stromversorgung Mit Alkalali-Batterien "AA" 1.5V x4
Bildmodus 640*480 Pixel
Videomodus (kein Audio)	VGA 640*480 Pixel (20 Bilder/s)
Webcam-Modus USB 1.1	Schnittstelle
Kompression JPEG-Datei (Standbild), AVI-Datei (Video)
Speicher 32MB NAND-Flash eingebaut und SD-Karte (SD-Karte nicht im Lieferumfang)
TV-Ausgang TV-Out und Mini-USB (Typ B)Ausgang für NTSC / PAL
Ausgang TV-Out und Mini-USB (Typ B)
Abmessungen (L x B x H)	1140 * 95 * 150 mmRohränge: 36 Zoll (ca. 1 m)
Gewicht (g)	Ca. 753 g
Mitgelieferte Software	Arcsoft Media Impression 2, Webcam-Treiber
Betriebssystem	Microsoft Windows 98 SE / 2000 / ME / XP / Vista / 7

7. Sicherheits- und Wartungshinweise:

• Stellen Sie sichere, dass alle elektrischen Anschlüsse und Anschlussleitungen die entspruchenden Standards erfüllen und mit der Bedienungsanleitung übereinstimmen.
• Überlasten Sie keine Steckdosen oder Verlängerungskabel, Feuer oder elektrische Schlage können die Folge sein.
  -itte kontaktieren Sie einen Experten, falls Sie sich über den Betrieb, die Sicherheit oder den Anschluss der Geräte nicht sichere sind.
• Halten Sie alle Teile von kleinen Kindern fern.
• Lagern Sie这点es Gerät nicht an nassen, sehr kalten oder warmen Orten. Dies kann die elektronischen Leiterplatten beschädigen.
• Vermeiden Sie das Fallenlassen oder Stöbe. Dies kann die elektronischen Leiterplatten beschädigen.
• Ersenzen Sie beschädigte Stromkabel niemals selbst! Trennen Sie in einem solchen Fall das Gerät vom Stromnetz und bringen Sie es in eine Werkstatt.
• Reparaturen oder das Öffnen these Gerätes dürfen nur durch eine autorisierte Werkstatt durchgeführt werden.

Wartung

Die Geräte sind wartungsfrei, öffnen Sie sie also niemals. Die Garantie erlischt, wenn Sie das Gerät öffnen. Reinigen Sie nur die Außenseite der Geräte mit einem weichen, trockenen Tuch oder einer Bürste. Trennen Sie vor der Reinigung die Geräte von allen Stromquellen.

- WEEE-Richtlinie & Entsorgung des Produktes

Am Ende seiner Lebensdauer sollen thesees Produkt nicht im Haushalts- oder im allgemeinen Abfall entsorgt werden. Es sollte bei einer Sammelstelle für

recyclbare elektrische und elektronische Geräten abgegeben oder dem Handler zur Entsorgung zurückgegeben werden.
