BEDIENUNGSANLEITUNG DigiMicroscope Vario Reflecta

VOR DER VERWENDUNG 4

Wichtige Informationen 4
Pflege und Wartung. 4
Warnung 4
Produktbeschreibung 5
Computeranforderungen 5

AUF EINEN BLICK 6

Lieferumfang 6
Produktübersicht 7
Spezifikationen 8

ERSTE SCHRITTE 9

Softwareinstallation 9
Anschlieben des Gerätes 10
Starten der xploview-Software 10
Einlagen eines Objektträgers 11

GRUNDLAGEN 12

Auswahleiner Lichtquelle 12
Auswahl einer Vergroßerungsleistung 13
Blende 14
Eine Momentaufnahme machen 15

VERWENDUNG DER XPLOVIEW-SOFTWARE 16

Menuleiste 16
Anzeige im Vollbild 17
Bild drehen/spiegeln 18
Systemeinstellungenmenu 19

Gerate-Setup 20
Einrichtung der zeitgesteuerten Aufnahme 20
Film-Einrichtung 20
Speicherort einrichten 21
Spracheinstellung 21
Erweiterte Einstellungen 22

Gespeicherte Dateien 23

Deinstallieren der xploview-Software 23

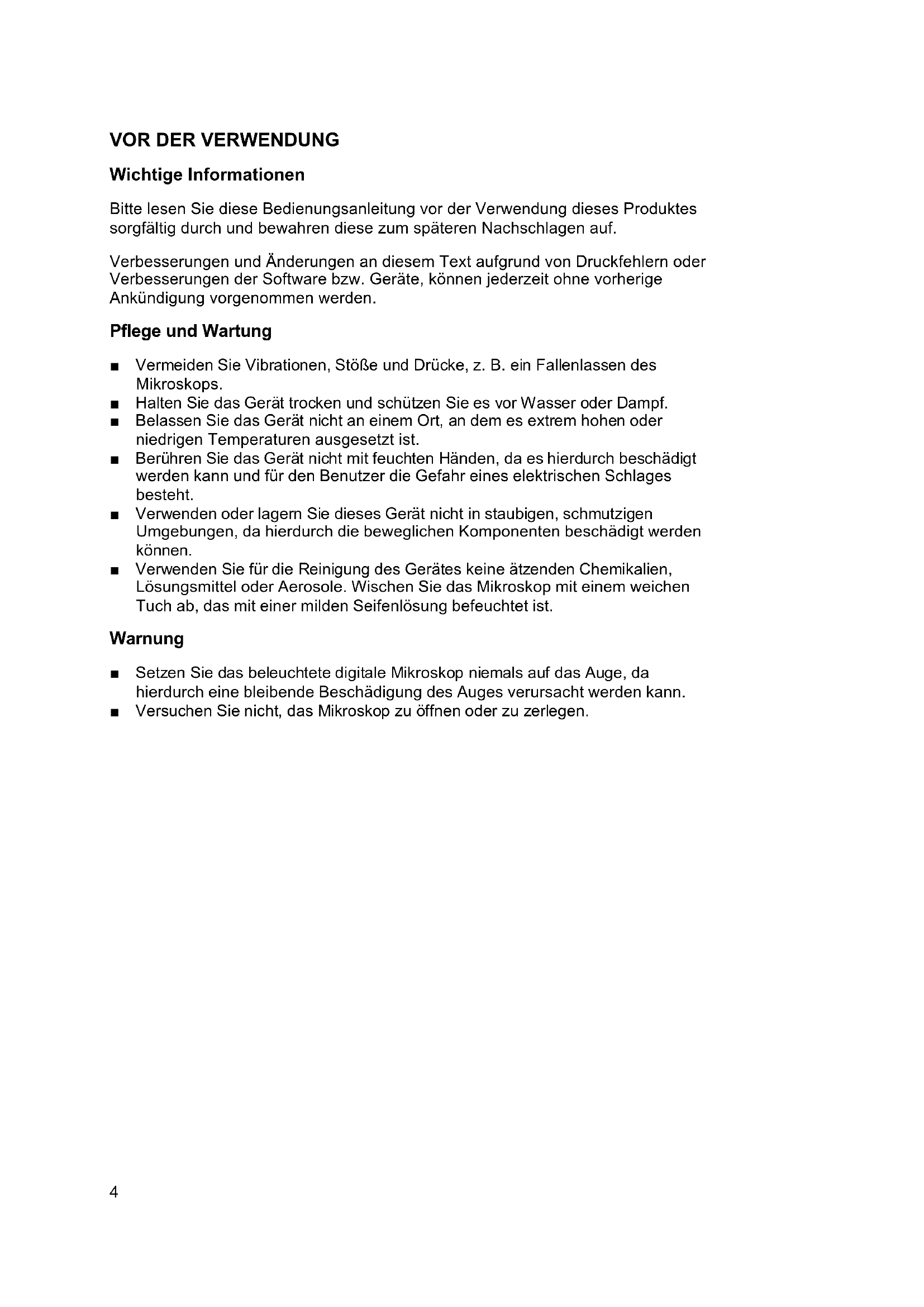

VOR DER VERWENDUNG

Wichtige Informationen

Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung these Produktessorgfältig durch und bewahrenne diese zum späteren Nachschlagen auf.

Verbesserungen und Änderungen an thisem Text aufgrund von Druckfehlern oder Verbesserungen der Software bzw. Geräte, konnen jederzeit ohne vorherige Ankündigung vorgenommen werden.

Pflege und Wartung

• Vermeiden Sie Vibrationen, Stöße und Drücke, z. B. ein Fallenlassen des Mikroskops.
• Halten Sie das Gerät trocken und schützen Sie es vor Wasser oder Dampf.
• Belassen Sie das Gerät nicht an einem Ort, an dem es extrem hohen oder niedrigen Temperaturen ausgesetzt ist.
  ■ Berühren Sie das Gerät nicht mit feuchten Händen, da es hierdurch beschädigt werden kann und für den Benutzer die Gefahr eines elektrischen Schlages besteht.
• Verwenden oder lagem Sie diesen Gerät nicht in staubigen, schmutzigem Umgebungen, da hierdurch die beweglichen Komponenten beschädigt werden können.
• Verwenden Sie für die Reinigung des Gerätes keine atzenden Chemikalien, Lösungsmittel oder Aerosole. Wischen Sie das Mikroskop mit einem weichen Tuch ab, das mit einer milden Seifenlösung befeucht ist.

Warning

• Setzen Sie das beleuchtete digitale Mikroskop niemals auf das Auge, die hierdurch eine bleibende Beschädigung des Auges verursacht werden kann.
  Versuchen Sie nicht, das Mikroskop zu öffnen oder zu zerlegen.

Produktbeschreibung

• Dieses Produkt unterscheidet sich von einem herkömmlichen Lichtmikroskop, bei dem durch ein Okular geschaut wird, da das vergroßerte Bild oder Live-Video über eine USB-Verbindung auf einem Computer-Monitor wiedergegeben wird.
• Dieses Produkt verfügt über einen integrierten Objektivrevolver mit sechs unterschiedlichen Objektiven. Bei der Anzeige von Bildern auf einem 17" Monitor kann these Mikroskop Proben mit einer 100-fachen, 200-fachen, 300-fachen, 400-fachen, 500-fachen und 600-fachen Vergrößerung anzeigen. Die Vergrößerung ist abhängig von der Höhe des Computermonitors - je größter der Monitor,esto hoher die Vergrößerung.
• Mit dem oben auf dem Gerät befindlichen Fotoauslöser konnen Momentaufnahmen der Exemplare erfasst werden. Mit der bereitgestelltten Software konnen ebenfals Live-Videos und Momentaufnahmen erfasst und auf dem Computer gespeichert werden.

Computeranforderungen

Windows-baserter PC

KoMbvable Betriebssysteme	Windows 10 (32 Bit oder 64 Bit)
	Windows 8 (32 Bit oder 64 Bit)
	Windows 7 (32 Bit oder 64 Bit)
	Windows Vista (32 Bit oder 64 Bit)
	Windows XP SP2, SP3

USB USB2.0

Mac OS-basierter PC

Ko mpatible Betriebssysteme

USB

Mac OS X 10.5.6 - Mac OS X 10.11.x

USB 2.0

AUF EINEN BLICK

Lieferumfang

Digitales Mikroskop mit USB-Kabel

3 leere Objektträger, Vorbereitet Objektträger mit Baumwoll-Stoffprobe

Pinzette

6 leere Objekttrager-Deckel

Installations-CD

Benutzerhandbuch

Pipette

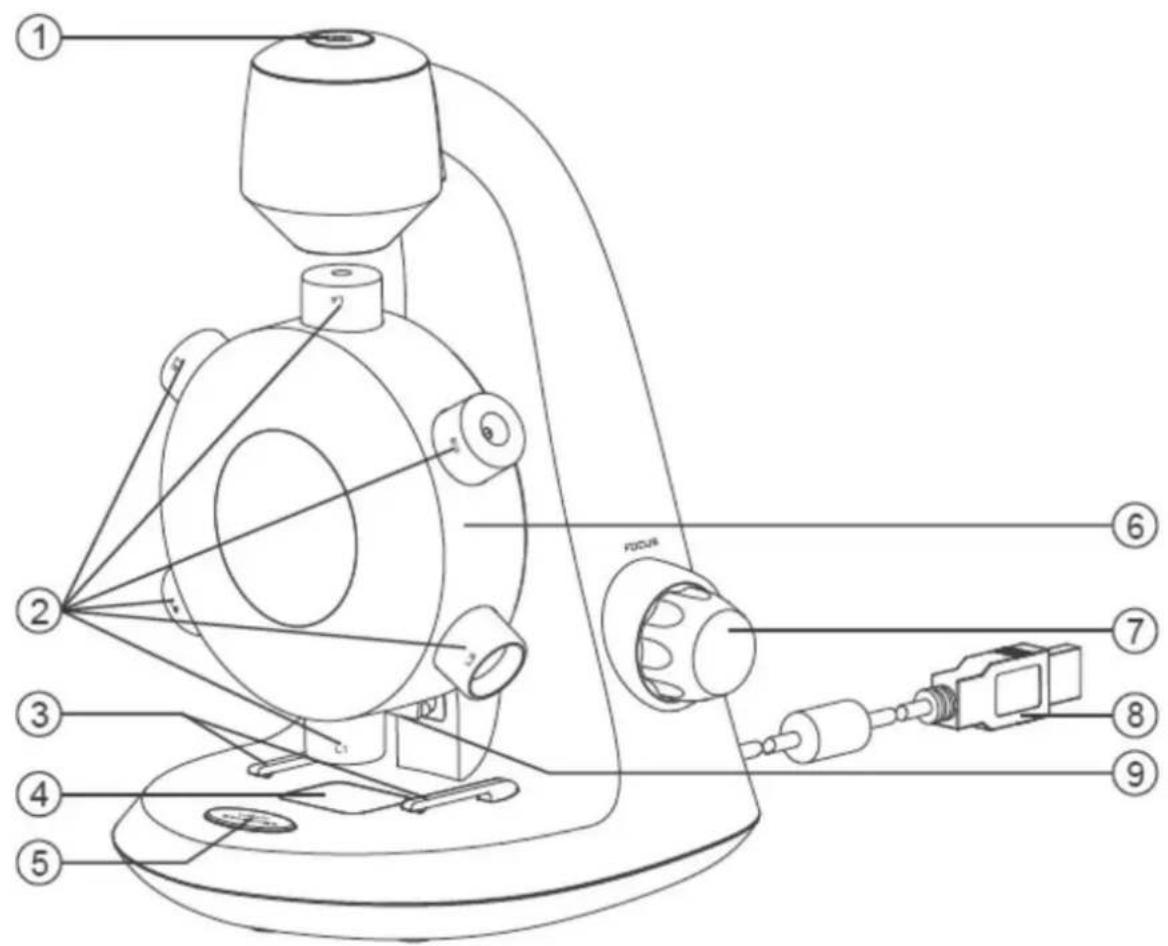

Produktübersicht

1. Fotoauslöser
2. Objektive
3. Präparatehalter
4. Objekttisch
5. Licht-Wahlschalter
6. Objektivrevolver
7. Blenden-Regler
8. USB-Kabel
9. LED

Spezifikationen

Verbindungstyp USB2.0

Effektiver Beobachtungsbereicht L1 = 3,6× 2,7mm

Vergroßerungsleistung (Anzeige auf einem L1 = 100x 17" Monitor) L2 = 200x

L3 = 300x

L4 = 400x

L5 = 500x

L6 = 600x

Beleuchtung LED

Stromversorgung 5V = 250mA (über USB)

Sensor CMOS

Maximale Fotoauflösung 1600 x 1200 Pixel (UXGA)

Maximale Videoaufnahme-Auflösung 640 x 480 Pixel (VGA)

Abmessungen 130 mm x 154 mm x 208 mm

Gewicht 369 Gramm

ERSTE SCHRITTE

Softwareinstallation

Windows-baserter PC

• Legen Sie die mitgelieferte CD der Anwendung in das CD-ROM-Fach des Computers.
  Doppelklichen Sie auf das Symbol „xploview v3.2.xx.exe" < > auf der Treiber-CD.
  ■ Folgen Sie dem Setup- Assistenten für xploit, um die Anwendungssoftware für das digitale Mikroskop zu installieren.

Mac OS-basierter PC

• Legen Sie die mitgelieferte CD der Anwendung in das CD-ROM-Fach des Computers.
  Doppelklichen Sie auf das Symbol „xploview v3.2.xx.dmg" < > auf der Treiber-CD.
  Ziehen Sie das xploview-Symbol < > in den Anwendungsordner.

Anschlieben des Gerätes

Verbinden Sie das Mikroskop mithilfe des mitgelieferten USB-Kabels mit dem Computer.

Starten der xploview-Software

Windows-basierter PC

Die xploview-Software kann von dem Desktop oder im Startmenu mit einem Doppelklick auf das xploview-Symbol <X> gestartet werden.

Mac OS-basierter PC

Die xploview-Software kann aus dem Anwendungsmenu mit einem Doppelklick auf das xploview-Symbol <> gestartet werden.

Hinweis

Wenn das Mikroskop zum ersten Mal an den Computer angeschlossen wird, wird von Windows oder Mac OS automatisch ein Treiber installiert. Dieser Vorgang kann einzelments in Anspruchnehmen.

Jedes Mal, wenn die xploview-Software gestartet wird, sollte das Mikroskop automatisch starten. Ansonsten kann das Gerät in dem Abschnitt „Gerät einrichten" in dem Systemeinstellungenmenü ausgewählt werden.

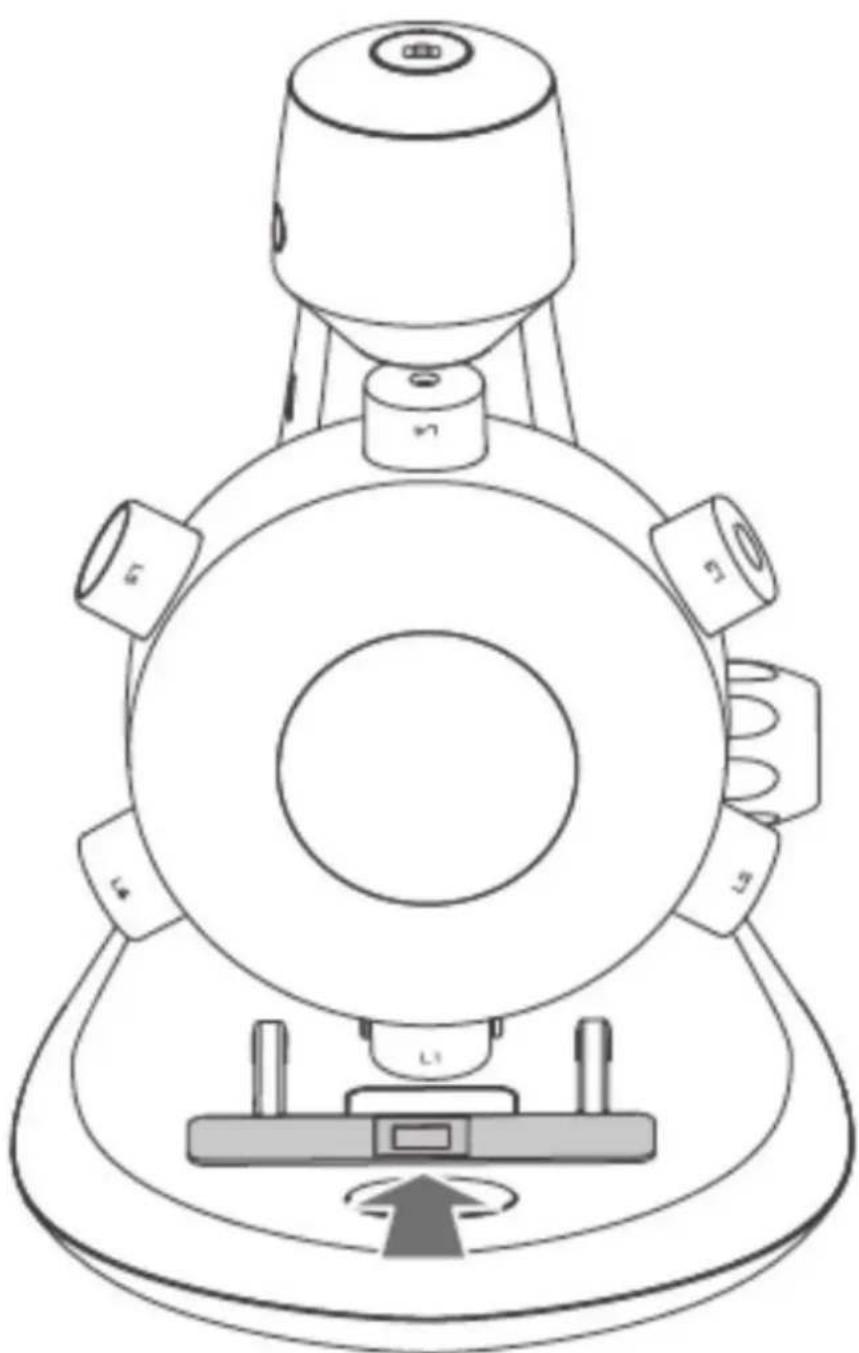

Einlagen eines Objektträgers

Legen Sie einenVBoreiteten Objektträger auf den Objekttisch und schiben ihn so unter die Präparatehalter, dass der Objektträger von diesen sicher gehalten wird.

GRUNDLAGEN

Auswahl einer Lichtquelle

Dieses digitale Mikroskop ist mit zwei Lichtquellen ausgestattet, von denen sich eine oberhalb und eine unterhalb des Objektträgers befindet. Hierdurch wird eine Auflicht-und Durchlicht-Beleuchtung bereitgestellt.

Wenn das Mikroskop an einen Computer angeschlossen wird, wird beim Aufrufen der mitgelieferten Software eine der Beleuchtungen angeschaltet.

Drücken Sie den Licht-Wahlschalter einmal, um das gewünschte Beleuchtungssystem auszuwahlen. Beim Beenden der Software wird die Beleuchtung automatisch ausgeschelt.

Drücken Sie Schalter einmal, um zum Beleuchtungssystem zu wechseln

Auflicht-Beleuchtung

Durchlicht-Beleuchtung

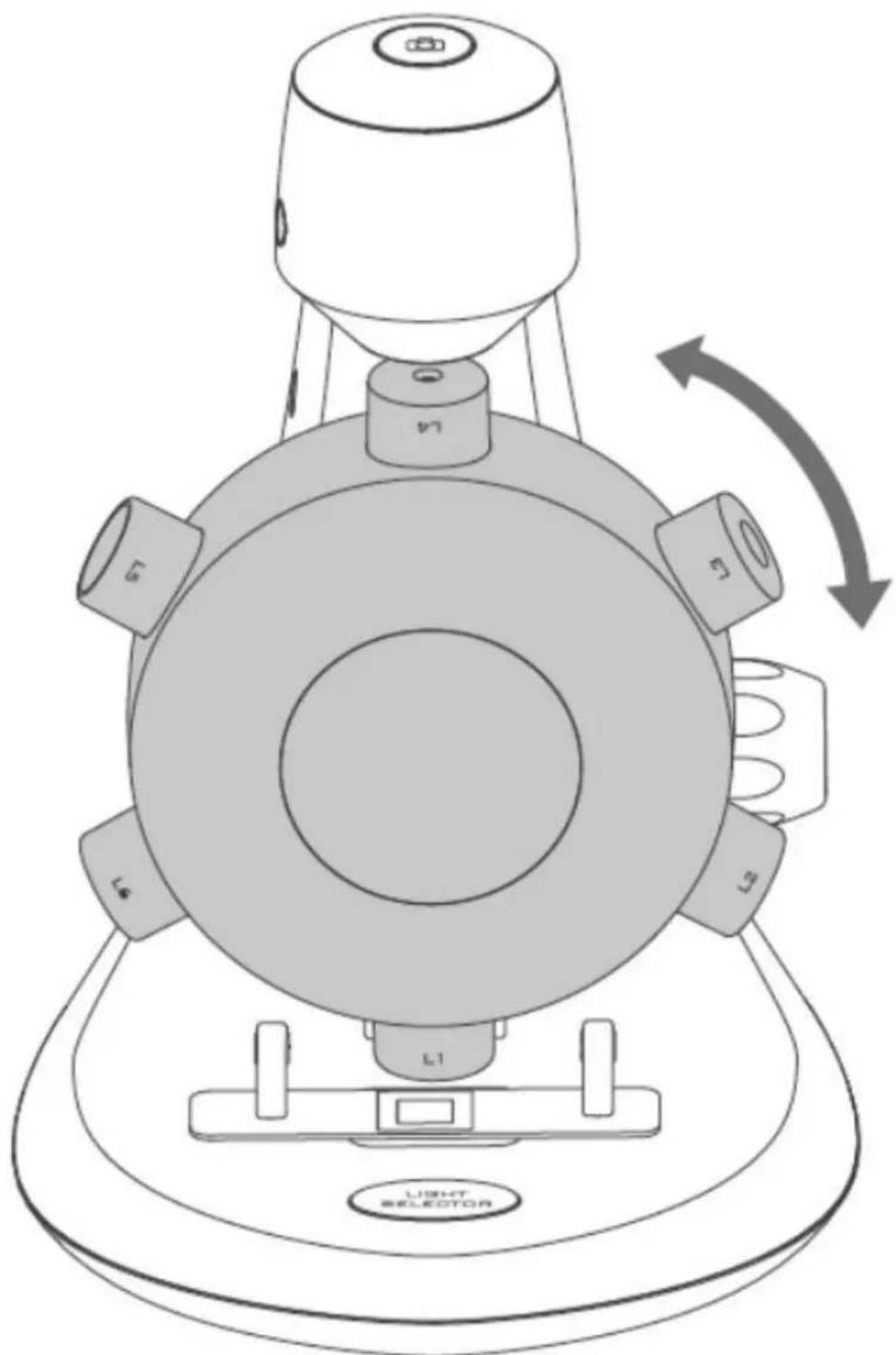

Auswahl einer Vergroßerungsleistung

Der Objektivrevolver kann in beiden Richtungen gedreht werden - im Uhrzeigersinn oder gegen den Uhrzeigersinn.

Nehmen wir als Beispiel das weniger leistungsstarke Objektiv, L1, und drehen den Objektivrevolver so, dass sich L1 direkt über der Probe befindet. Wenn das Objektiv korrekt ausgerichtet ist, können Sie einen „Klick“ fühlen.

Drehen Sie den Objektivrevolver, um die gewünschte Vergroßerung auszuwahlen.

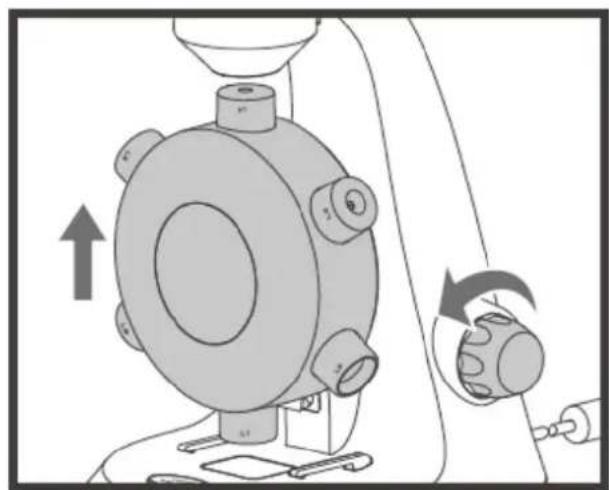

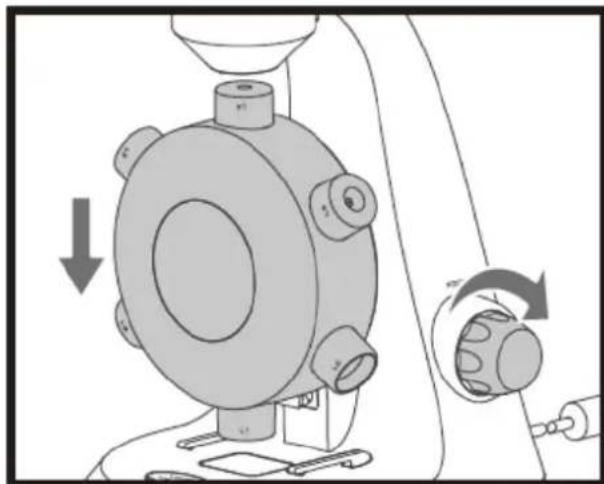

Blende

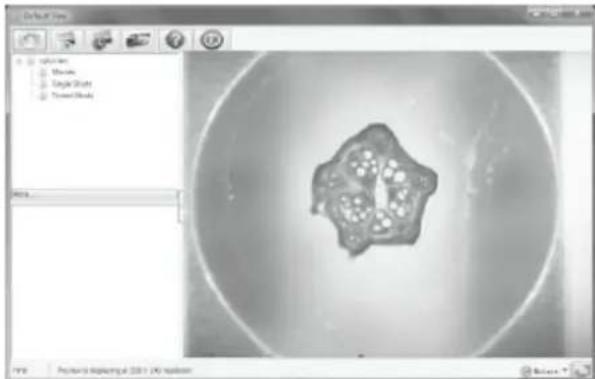

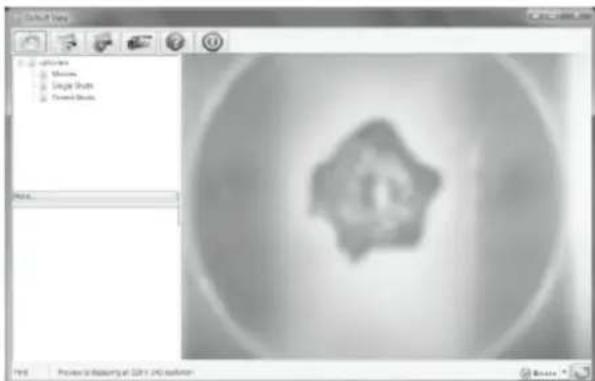

Drehen Sie den Blenden-Regler im Uhrzeigersinn oder gegen den Uhrzeigersinn, bis das Bild scharf ist.

Hinweis:itte stellen Sie safer,dass das Objektiv frei von Hindernissen ist und den Objekttrager nicht beruhrt, während der Objektivrevolver zur Fokussierung abgesenkt wird.

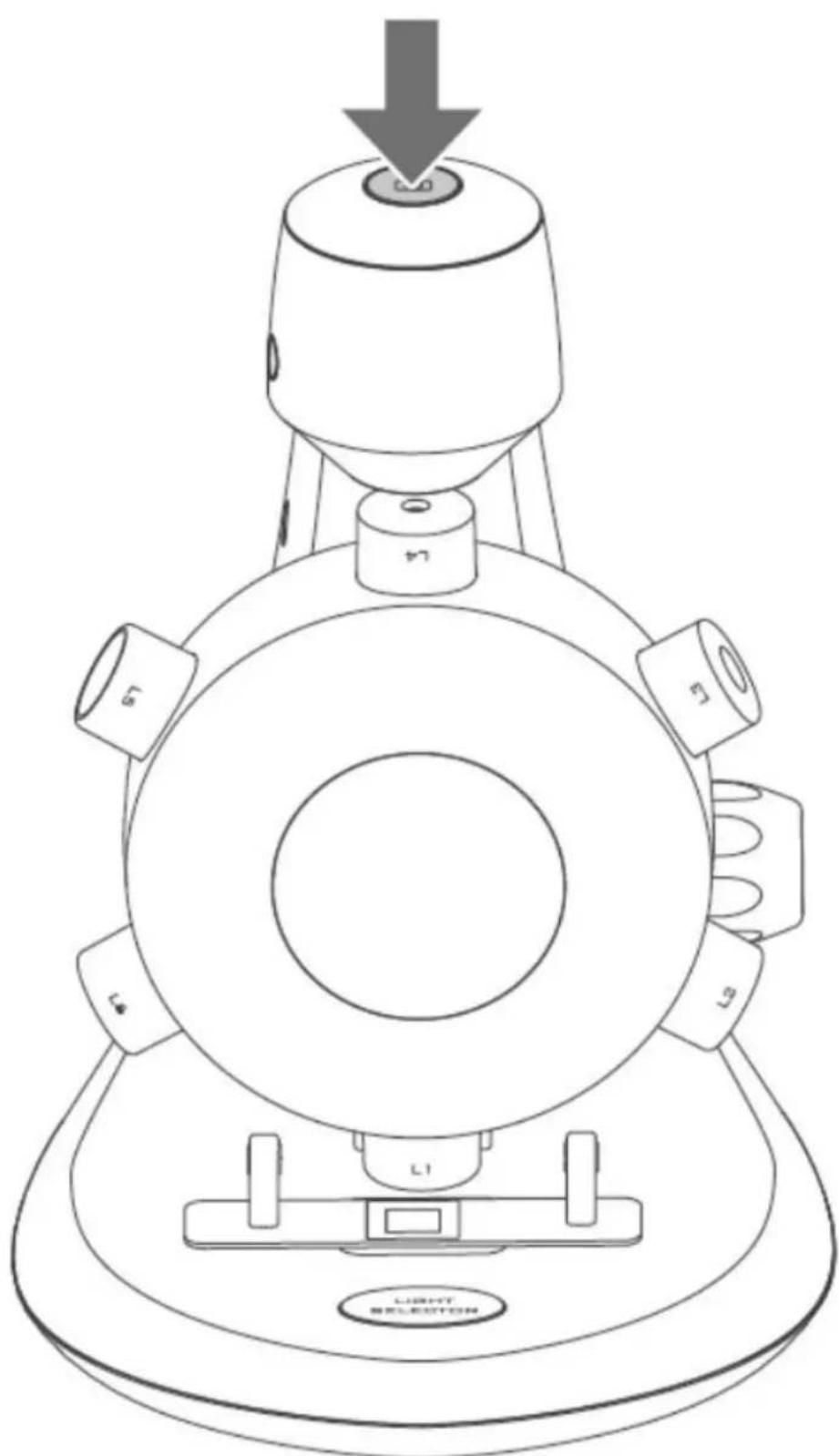

Eine Momentaufnahme machen

Drücken Sie den Fotoauslöser, um eine Momentaufnahme zu erfassen.

VERWENDUNG DER XPLOVIEW-SOFTWARE

Menüleiste

Die Symbole in der Menüleiste:

Öffnen des Systemeinstellungenmenü (siehe Systemeinstellungenmenü auf Seite19).

Aufnahme eines Bildschirm-Bildes.

Starten und stoppen einerzeitgesteuerten Aufnahme. Bilder werden in regelmäßigen Abständen aufgenommen (siehe Systemeinstellungenmenü auf Seite 20, um die Häufigkeit und Dauer einzustellen).

Starten und stoppen einer Videoaufnahme.

Informationen über die Anwendungssoftware. Diese Informationen können bei einer Aktualisierung der Software hilfreich sein.

Beenden der Anwendungssoftware

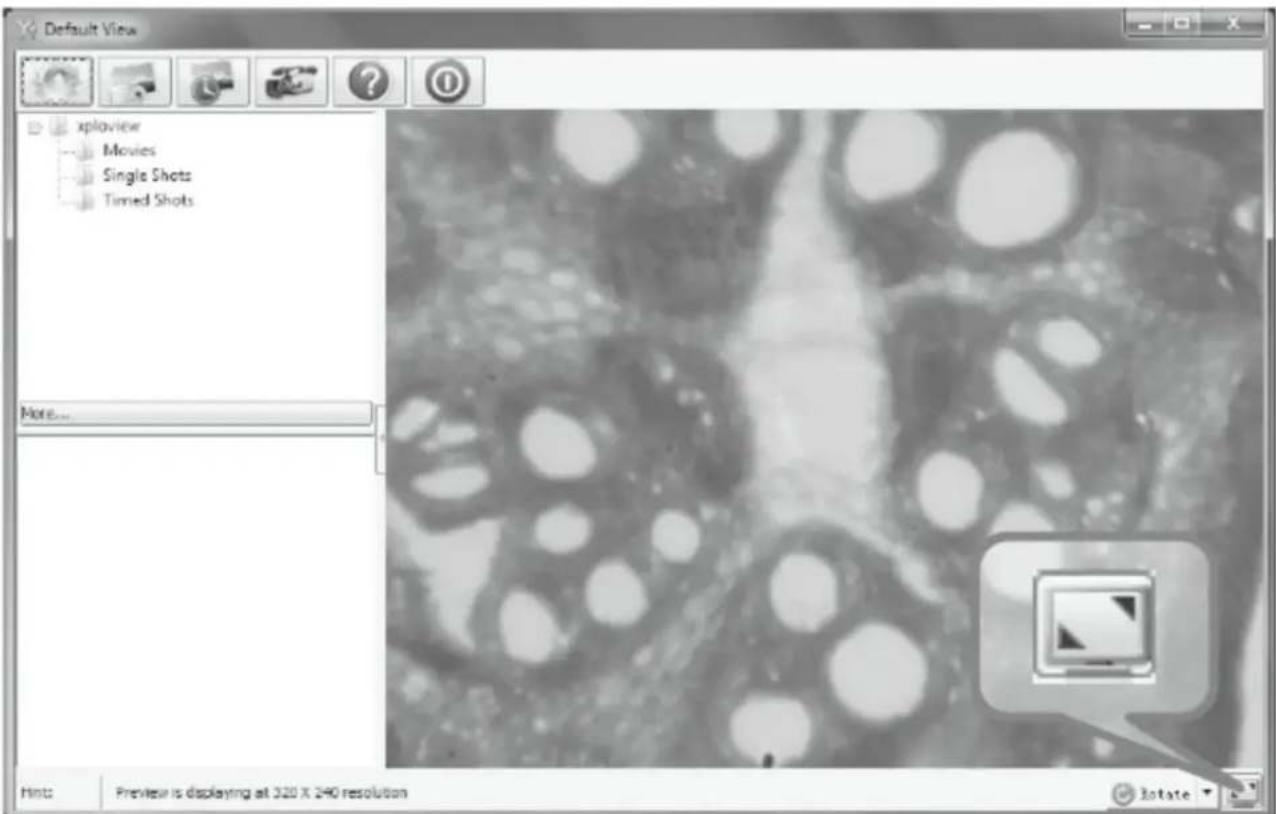

Anzeige im Vollbild

Um den Vollbildmodus zu aktivieren, klichen Sie auf die Schaltfläche „Vollbild" < , die sich in der unteren rechten Ecke des Fensters der xploview-Anwendungssoftware befindet.

Um den Vollbildmodus zu verlassen, führen Sie entweder einen Doppelklick auf den Bildschirm aus oder drücken Sie die Taste „Esc" auf der Tastatur.

Bild drehen/spiegeln

Klichen Sie auf die Schaltfläche < , um das Bild zu drehen oder zusspiegeln.

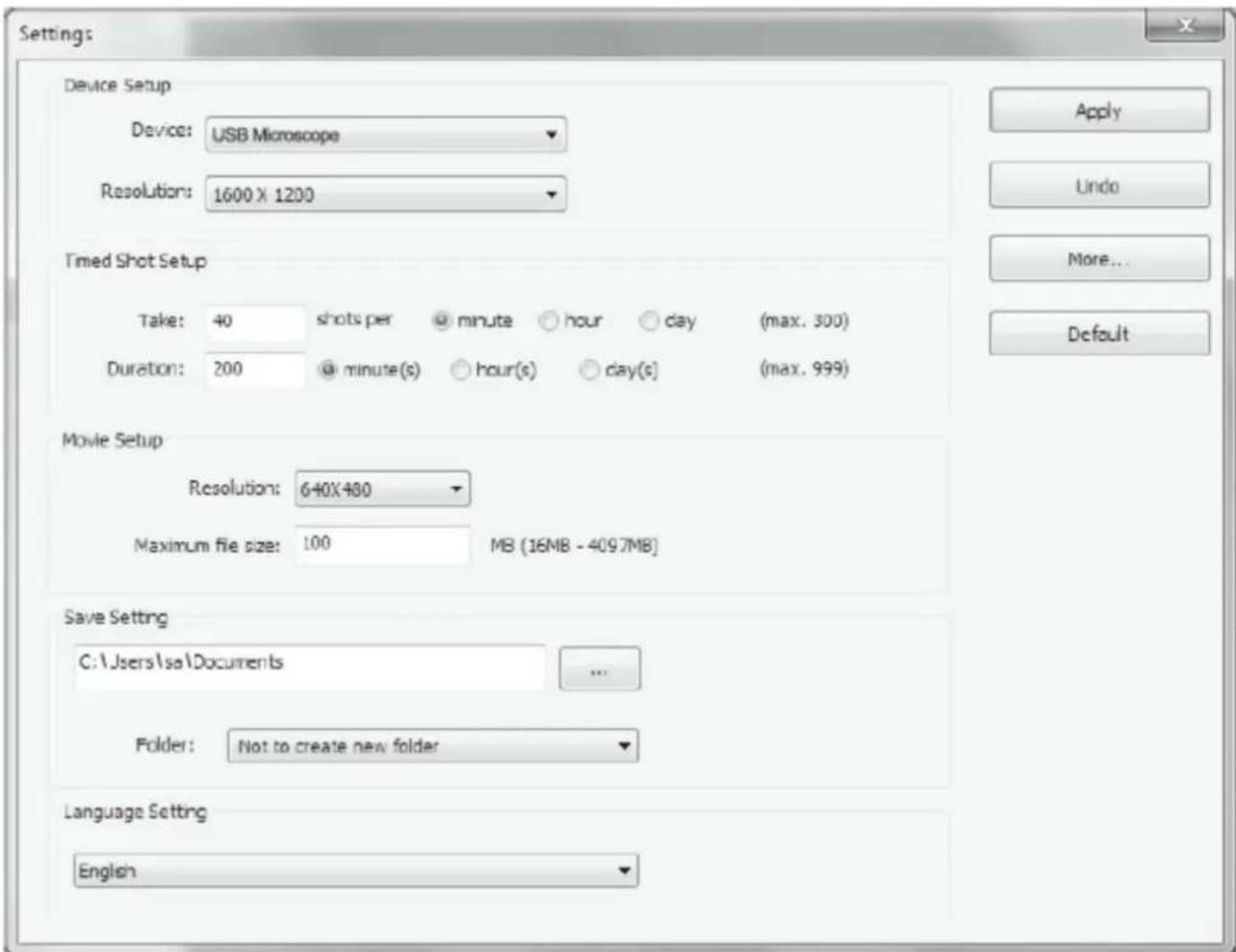

Systemeinstellungenmenu

Wenn die xploview-Software das ersten Mal gestartet wird, werden die Standardeinstellungen geladen. Sie können diese Einstellungen manuell in Systemeinstellungenmenüändern.

Gerä-Setup

Wenn das von dem digitalen Mikroskop erfasste Bild nicht standardmäßig angezeigt wird, können Sie dies ändern, indem Sie es aus dem ↓Drought-Menu „Device" auswahlen.

Die Auflösung der erfassten Bilder kann in dem ↓Dropdown-Menu „Resolution" geändert werden.

Einrichtung der zeitgesteuerten Aufnahme

Die Häufigkeit und Dauer der automatischen Bilderfassung kann mit dieser Option eingestellt werden.

Film-Einrichtung

Die Auflösung von Videoaufnahmen kann in dem Menu „Resolution" geändert werden. Sie können bereitsfalls für jeder Video eine maximale Dateigröse festlegen.

Speicherort einrichten

Mit dieser Option kann der Standard-Speicherort für erfasste Bilder und Videos geändert werden.

Spracheinstellung

Mit dieser Option kann die Standardsprüche der xploit-Software geändert werden.

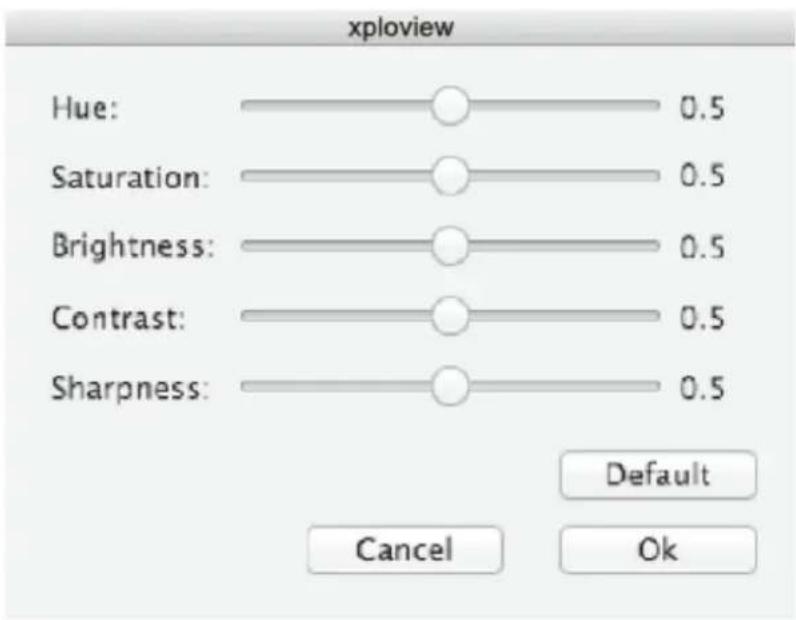

Erweiterte Einstellungen

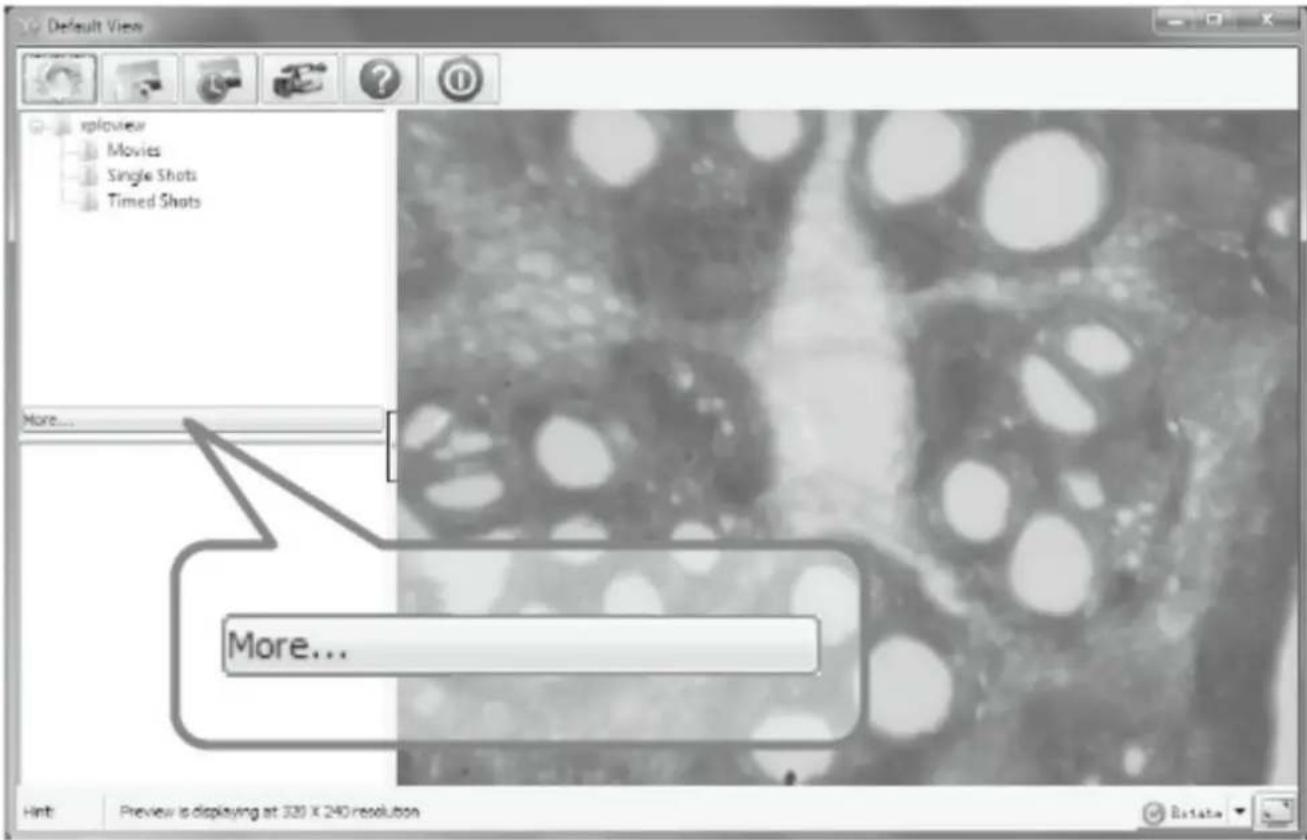

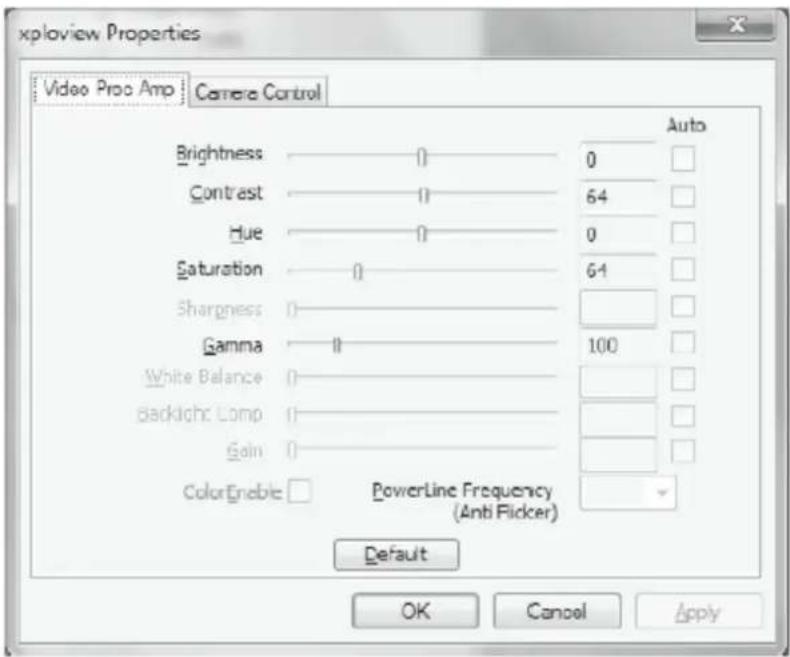

Wenn Sie auf der rechten Seite des Systemeinstellungenmenüs auf die Schaltfläche „More...” klichen, können Sie alle Bildeinstellungen manuell anpassen. Beachten Sie dass die verfügbaren Einstellungen je nach Betriebssystem unterschiedlich sein konnen.

Windows-basierter PC

Mac OS-basierter PC

Gespeicherte Dateien

Sie konnen den Ordner, in dem ihre Dateien gespeichert werden, in der geöffneten xploview-Anwendungssoftware ausfindig machen, indem Sie auf die Schaltfläche „More...” auf der linken Seite des Hauptfensters der Software klichen.

Deinstallieren der xploit-Software

Windows-baserter PC

Wahlen Sie aus dem Startmenü „Deinstallieren" (Start > Alle Programme > xploview > deinstallieren).

Mac OS-basierter PC

Ziehen Sie das Symbol der xploview-Anwendung aus dem Ordner „Anwendungen" in den „Papierkorb".

FCC-Konformitätserklarung (nur USA)

Dieses Gerät erfüllt den Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen erzeugen, und (2)这点es Gerät muss Störungen von außen akzeptieren, einschließlich solcher Störungen, die einen unerwänschten Betrieb verursichen.

Änderungen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, konnen zur Nichtigkeit der Betriebserlaubnis des Anwenders für these Gerät führen.

Dieses Gerät wurde getestet und entspricht den Bestimmungen für Digitalgeräte Klasse B in Übereinstimmung mit den FCC Richtlinien, Abschnitt 15. Diese Bestimmungen wurden erlassen, um einen angemessenen Schutz gegen nachteilige Störungen bei Heimininstallationen zu gewährleisten. Dieses Gerät erzeugt, verwendet und emittiert möglicherweise Energie auf Funkfrequenzen, die bei unsachgemäßer Installation und Verwendung oder bei Nichtbeachtung dieser Anleitung Störungen des Funkverkehrs verursachen kann. Es besteht inde steinerlei Garantie, dass es bei bestimmen Installationen nicht zu Störungen kommt kann. Falls these Gerät Funkstörungen beim Radio- oder Fernsehempfang verursacht, was Sie feststellen können, indem Sie das Gerät aus- und wieder einschalten, versuchen Sie, die Störung durch eine der folgenden Maßnahmen zu beheben:

Richten Sie ihre Antenne neu aus oder setzen Sie sie um.
— Vergroßern Sie den Abstand zwischen diesen Gerät und dem Empfänger.
— Schließen Sie das Gerät an eine Steckdose in einem Stromkreis an, an den der Empfänger nicht angeschlossen ist.
— Wenden Sie sich an den Handler oder einen erfahrenen Radio- und Fernsehtechniker für weitere Empfehlungen.

Rechtliche Information

Dieses Dokument ist ohne jegliche Gewährleistung veröffentlich. Auch wenn die Angaben nach bestem Wissen und Gewissen korrekt sind, können sie Fehler und Ungenauigkeiten enthalten. Der Hersteller oder sein Distributor sind in keinem Fall für Neben- oder Folgeschäden haftbar, einschließlich, jedoch nicht beschränkrt auf, entgangenen Gewinn oder kommerzielle Verluste, die aus der Nutzung der in dieser Dokument enthaltenen Informationen entstehen können.

Alle Rechte vorbehalten. Mac, Mac OS und OS X sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern. Windows ist eine eingetragene Marke von Microsoft Corporation in den Vereinigen Staaten und anderen Ländern. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.
