MANUAL DE USUARIO DigiMicroscope Flex Reflecta

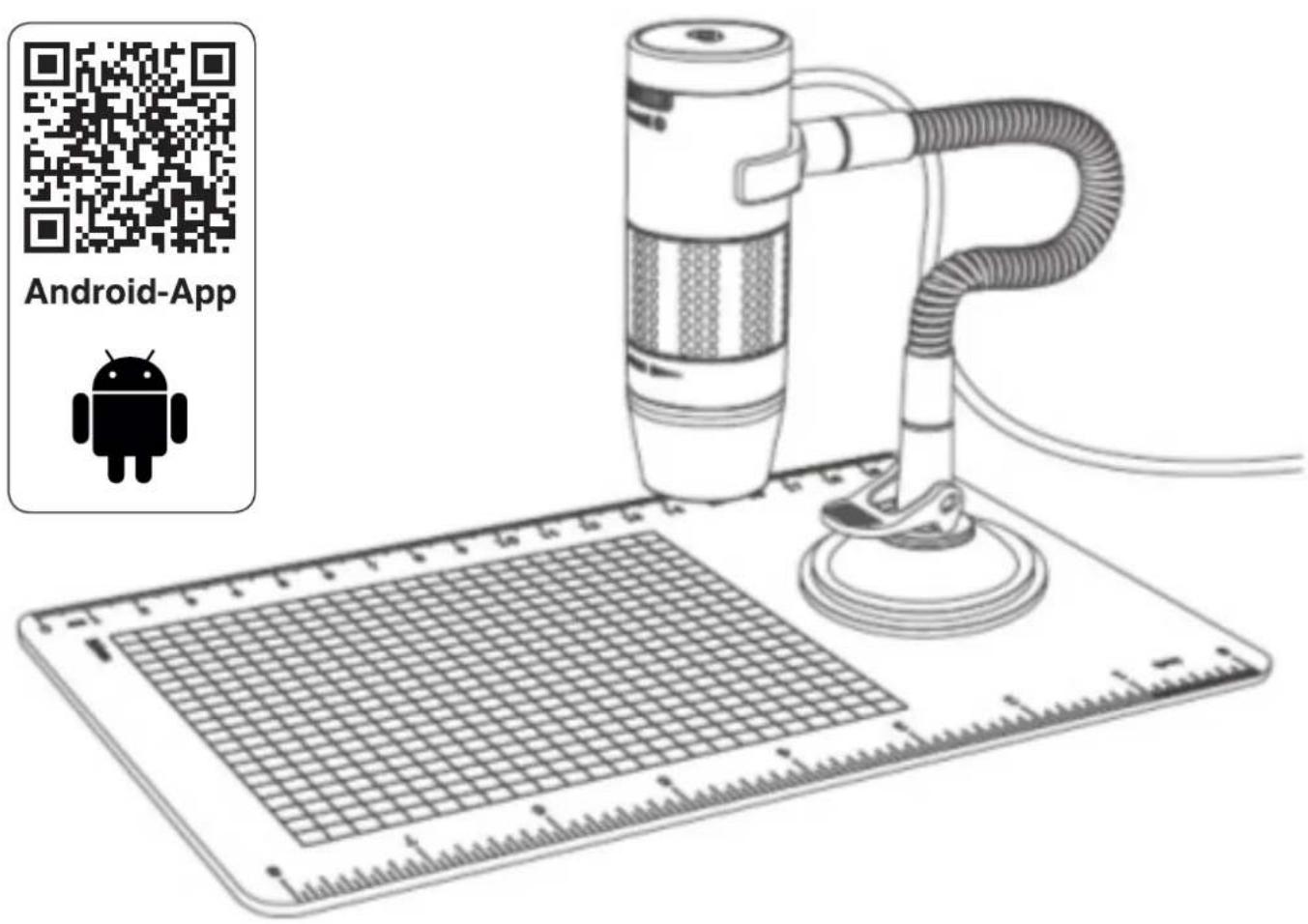

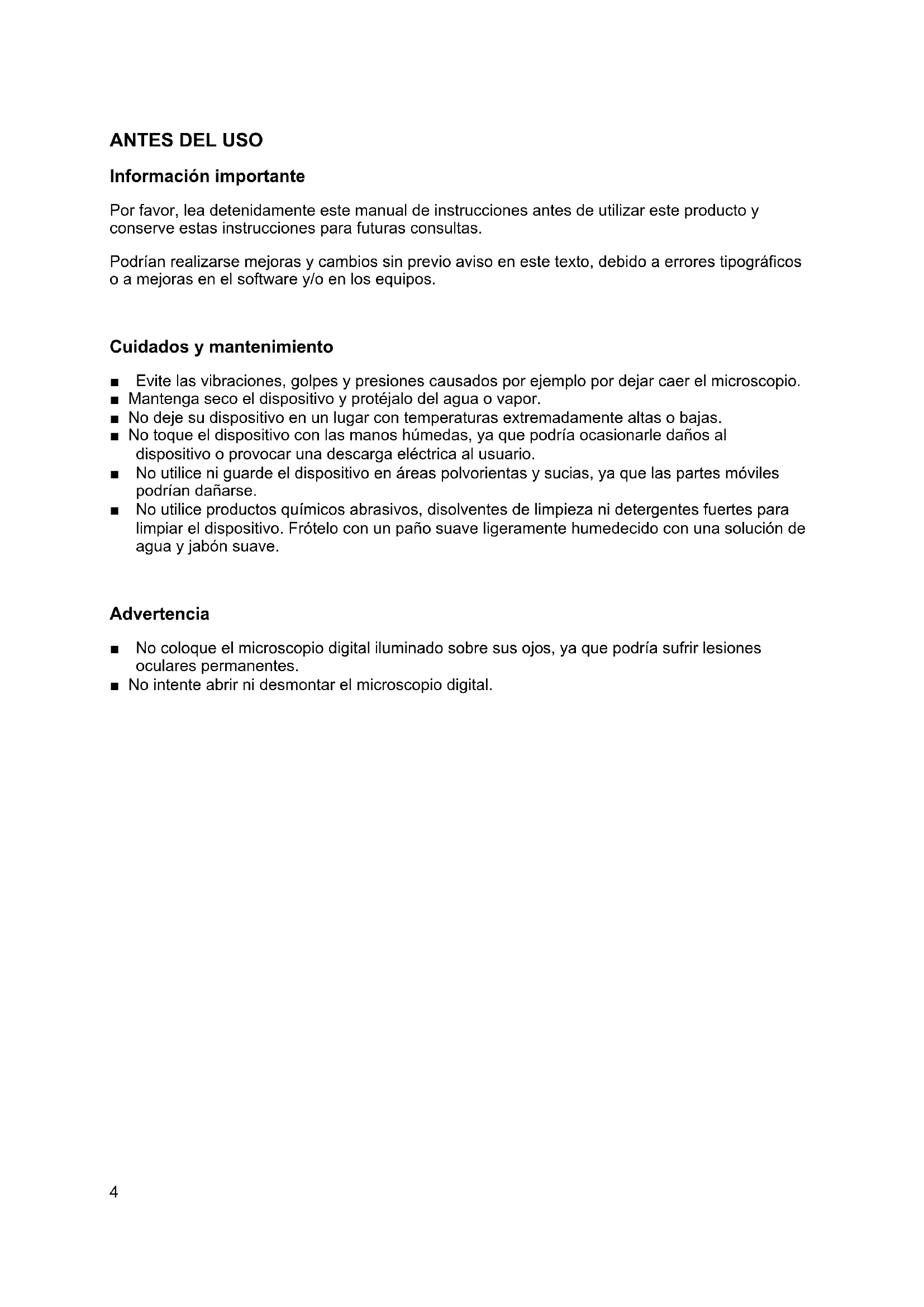

Información importante Por favor, lea detenidamente este manual de instrucciones antes de utilizar este producto y conserve estas instrucciones para futuras consultas. Podrían realizarse mejoras y cambios sin previo aviso en este texto, debido a errores tipográficos o a mejoras en el software y/o en los equipos. Cuidados y mantenimiento ■ Evite las vibraciones, golpes y presiones causados por ejemplo por dejar caer el microscopio. ■ Mantenga seco el dispositivo y protéjalo del agua o vapor. ■ No deje su dispositivo en un lugar con temperaturas extremadamente altas o bajas. ■ No toque el dispositivo con las manos húmedas, ya que podría ocasionarle daños al dispositivo o provocar una descarga eléctrica al usuario. ■ No utilice ni guarde el dispositivo en áreas polvorientas y sucias, ya que las partes móviles podrían dañarse. ■ No utilice productos químicos abrasivos, disolventes de limpieza ni detergentes fuertes para limpiar el dispositivo. Frótelo con un paño suave ligeramente humedecido con una solución de agua y jabón suave. Advertencia ■ No coloque el microscopio digital iluminado sobre sus ojos, ya que podría sufrir lesiones oculares permanentes. ■ No intente abrir ni desmontar el microscopio digital.5 Descripción del producto ■ Este microscopio digital es distinto de los microscopios ópticos tradicionales, ya que, en lugar de mirar a través de un ocular, la imagen ampliada o el vídeo en directo se visualiza en el monitor de un ordenador mediante una conexión USB. ■ Este dispositivo tiene 2 potencias de ampliación; puede ampliar las imágenes hasta 60 x y 250 x cuando se coloca directamente sobre el objeto y a través de un monitor de 17”. La potencia de ampliación depende del tamaño del monitor empleado: cuanto mayor sea el monitor, mayor será la ampliación. ■ Este dispositivo tiene 4 LEDs cuya intensidad puede ajustarse. Requisitos del ordenador PC con S.O. Windows Sistemas operativos compatibles Windows 10 (32 bit o 64 bit) Windows 8 (32 bit o 64 bit) Windows 7 (32 bit o 64 bit) Windows Vista (32 bit o 64 bit) Windows XP SP2, SP3 USB USB 2.0 PC con S.O. Mac Sistemas operativos compatibles Mac OS X 10.5.6 - Mac OS X 10.11.x USB USB 2.06

DESCRIPCIÓN GENERAL DEL PRODUCTO

Contenido del paquete Microscopio digital con cable USB CD de Instalación Soporte del microscopio con ventosa Manual de usuario Placa de observación con cuadrícula

DESCRIPCIÓN GENERAL DEL PRODUCTO

Contenido del paquete Microscopio digital con cable USB CD de Instalación Soporte del microscopio con ventosa Manual de usuario Placa de observación con cuadrícula

DESCRIPCIÓN GENERAL DEL PRODUCTO

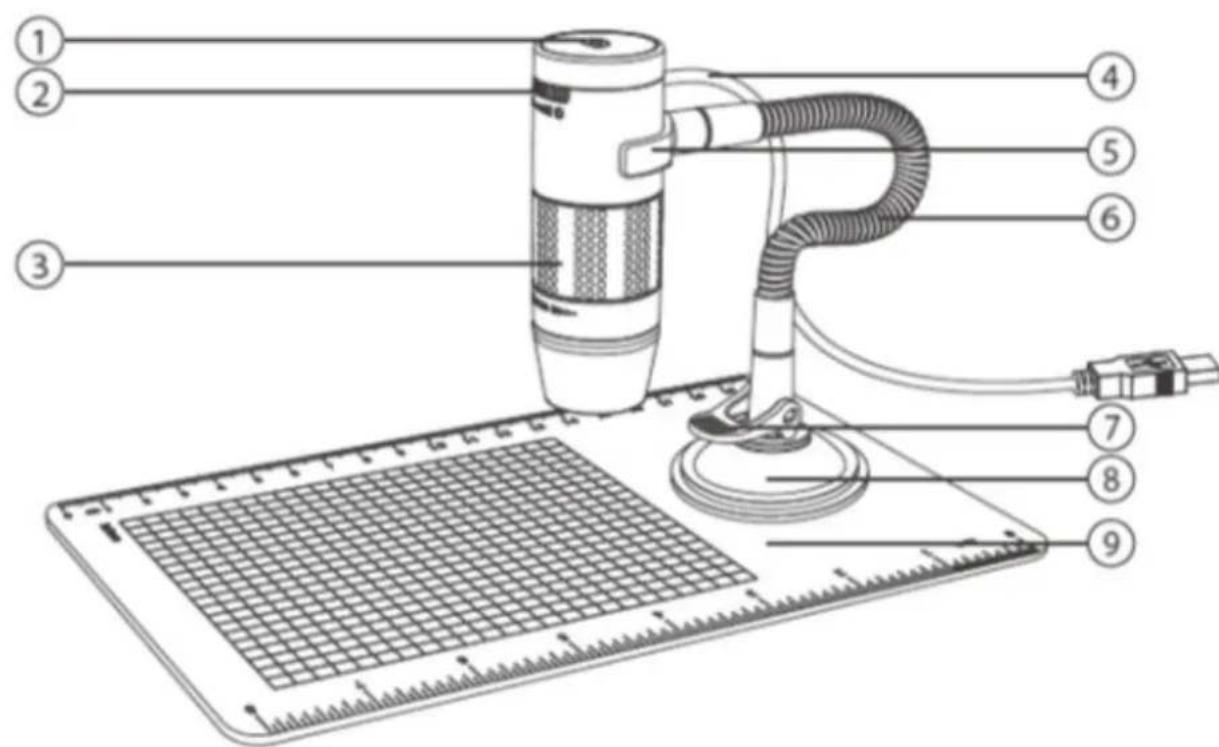

Contenido del paquete Microscopio digital con cable USB CD de Instalación Soporte del microscopio con ventosa Manual de usuario Placa de observación con cuadrícula7 Características generales del producto

2. Control de intensidad luminosa

7. Palanca de bloqueo

9. Placa de observación

Características generales del producto

2. Control de intensidad luminosa

7. Palanca de bloqueo

9. Placa de observación8

Especificaciones del producto Tipo de conexión USB 2.0 Ampliaciones efectivas (en un monitor 17”) 60x, 250x Área de visión efectiva 5,6 x 4,2 mm (60x), 1,4 x 1,1 mm (250x), Iluminación Cuatro LEDs Fuente de alimentación 5 V 250 mA (vía USB) Sensor CMOS Resolución máxima de captura

Instalación del software PC con S.O. Windows ■ Inserte el CD de aplicación incluido en la unidad CD-ROM del ordenador. ■ Haga doble clic en el icono "xploview v3.2.xx.exe" < > que se encuentra en el CD. ■ Siga el asistente de configuración del xploview para instalar el software del microscopio digital. PC con S.O. Mac ■ Inserte el CD de aplicación incluido en la unidad CD-ROM del ordenador. ■ Haga doble clic en el icono "xploview v3.2.xx.dmg" < > que se encuentra en el CD. ■ Arrastre el icono xploview < > a la carpeta de aplicaciones.10 Conectar el dispositivo Conecte el dispositivo al ordenador utilizando el cable USB incluido. Ejecutar el software xploview PC con S.O. Windows El software xploview puede ejecutarse haciendo doble clic en el icono xploview < > del escritorio o en el menú de inicio. PC con S.O. Mac El software xploview puede ejecutarse haciendo doble clic en el icono xploview < > del menú de aplicaciones. Nota Cuando el dispositivo se conecte por primera vez al ordenador, se instalará un controlador automáticamente para Windows o Mac OS. Este proceso puede durar unos pocos minutos. Cada vez que ejecute el software xploview, el dispositivo se debería encender automáticamente. Si no es así, puede seleccionar el dispositivo en la sección de configuración del dispositivo del menú de ajustes del sistema. Es normal que el LED parpadee una vez cuando el dispositivo se conecte. Cuando xploview esté ejecutándose, el LED volverá a encenderse.11 Montar el soporte ■ Asegúrese de que la superficie sobre la que lo instale esté limpia de grasa y suciedad y compruebe que la palanca esté suelta. ■ Presione en la ventosa y fíjela al lugar empujando hacia abajo la palanca de bloqueo.

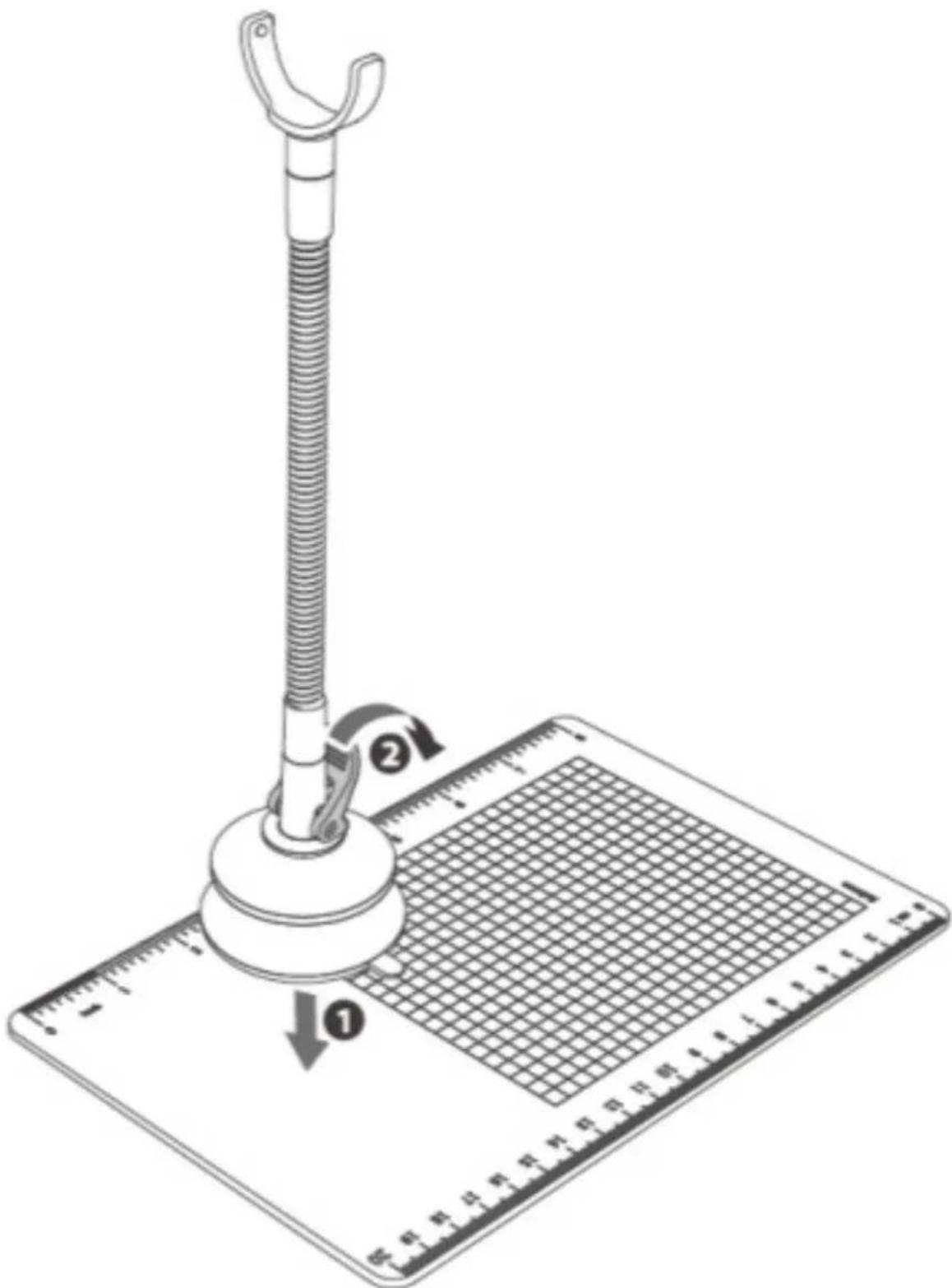

Montar el soporte ■ Asegúrese de que la superficie sobre la que lo instale esté limpia de grasa y suciedad y compruebe que la palanca esté suelta. ■ Presione en la ventosa y fíjela al lugar empujando hacia abajo la palanca de bloqueo.

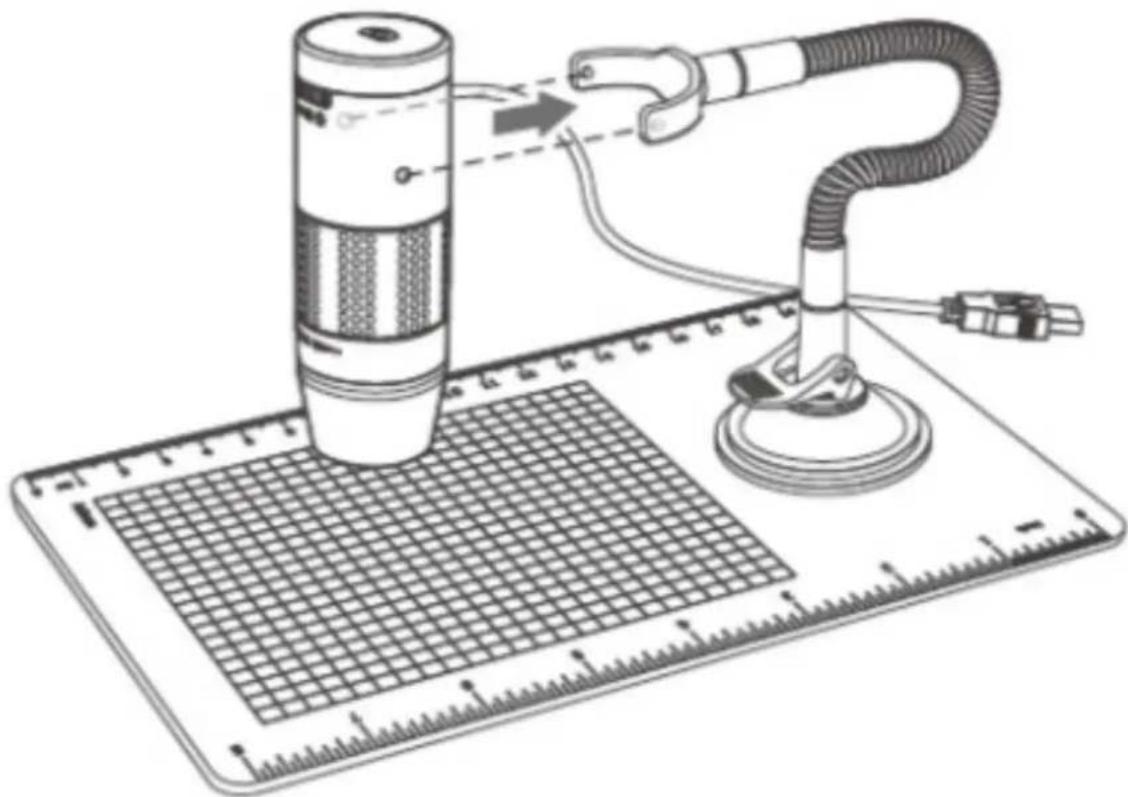

Montar el soporte ■ Asegúrese de que la superficie sobre la que lo instale esté limpia de grasa y suciedad y compruebe que la palanca esté suelta. ■ Presione en la ventosa y fíjela al lugar empujando hacia abajo la palanca de bloqueo.12 Fijar el microscopio al soporte Asegure el microscopio al soporte como indicamos abajo.

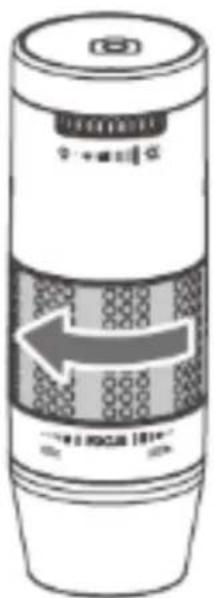

Enfoque Posición de preparación Gire el control de enfoque en sentido de las agujas del reloj hasta la posición más alejada.

Fijar el microscopio al soporte Asegure el microscopio al soporte como indicamos abajo.

Enfoque Posición de preparación Gire el control de enfoque en sentido de las agujas del reloj hasta la posición más alejada.

Fijar el microscopio al soporte Asegure el microscopio al soporte como indicamos abajo. CONCEPTOS BÁSICOS Enfoque Posición de preparación Gire el control de enfoque en sentido de las agujas del reloj hasta la posición más alejada.

Fijar el microscopio al soporte Asegure el microscopio al soporte como indicamos abajo.

Enfoque Posición de preparación Gire el control de enfoque en sentido de las agujas del reloj hasta la posición más alejada.

Fijar el microscopio al soporte Asegure el microscopio al soporte como indicamos abajo.

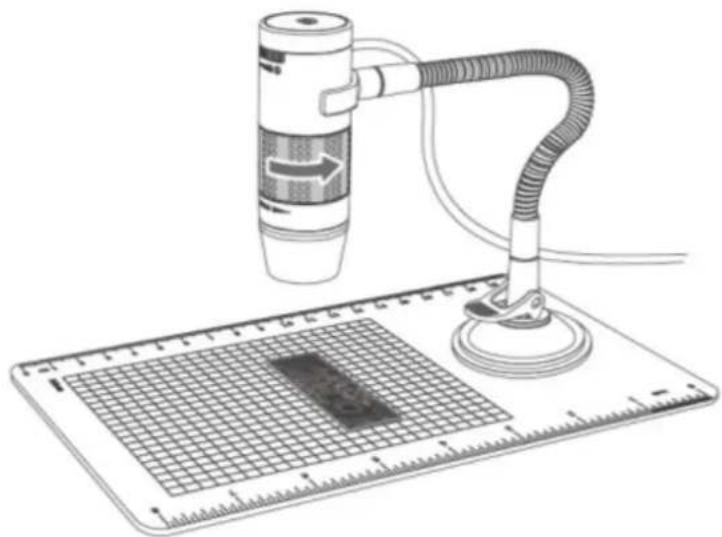

Enfoque Posición de preparación Gire el control de enfoque en sentido de las agujas del reloj hasta la posición más alejada.13 Observar utilizando el soporte del microscopio Coloque el objeto sobre la placa de observación. Partiendo de la posición de preparación, gire el control de enfoque en sentido contrario a las agujas del reloj hasta que la imagen sea clara y nítida. Cuanto más acerque el microscopio al objeto, mayor será la potencia de ampliación.

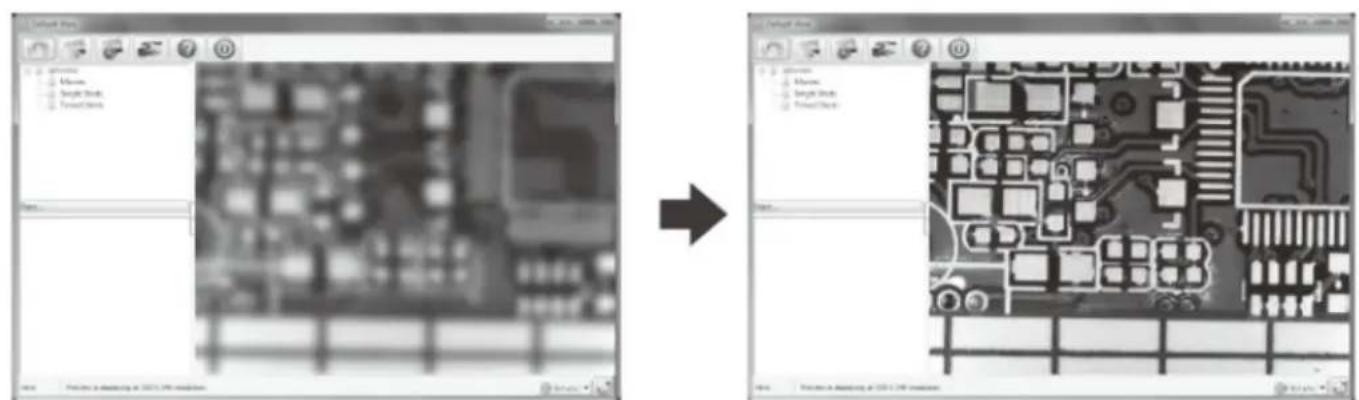

Observar utilizando el soporte del microscopio Coloque el objeto sobre la placa de observación. Partiendo de la posición de preparación, gire el control de enfoque en sentido contrario a las agujas del reloj hasta que la imagen sea clara y nítida. Cuanto más acerque el microscopio al objeto, mayor será la potencia de ampliación.

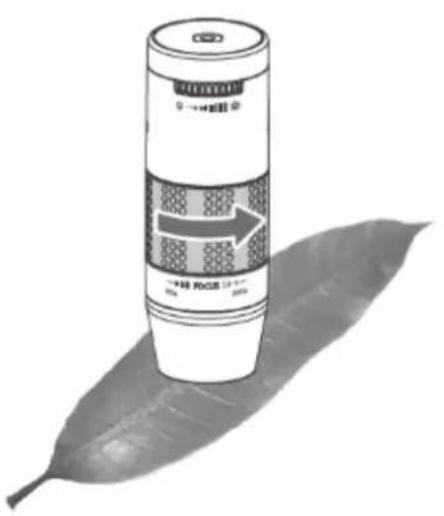

Observar utilizando el soporte del microscopio Coloque el objeto sobre la placa de observación. Partiendo de la posición de preparación, gire el control de enfoque en sentido contrario a las agujas del reloj hasta que la imagen sea clara y nítida. Cuanto más acerque el microscopio al objeto, mayor será la potencia de ampliación.14 Observar directamente sobre un objeto Para una ampliación de 60x (monitor de 17”) Coloque el microscopio directamente encima de un objeto. Partiendo de la posición de preparación, gire el control de enfoque en sentido contrario a las agujas del reloj hasta alcanzar el primer punto focal en el que la imagen aparezca clara y nítida. La ampliación de 60x puede obtenerse cuando se observe a través de un monitor de 17”.

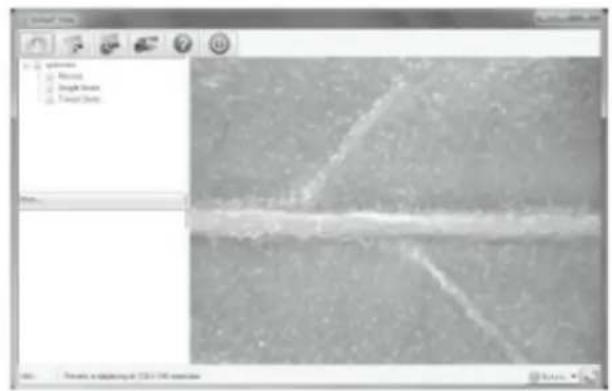

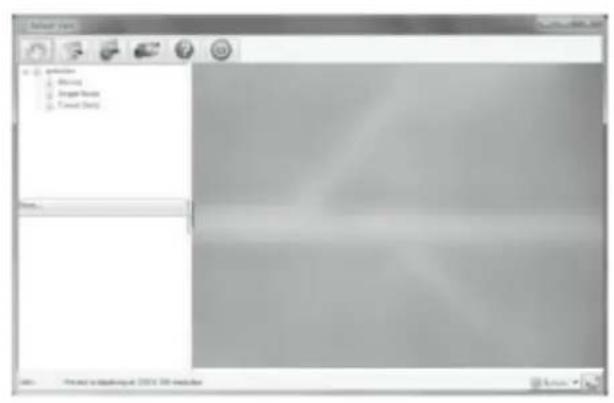

Observar directamente sobre un objeto Para una ampliación de 60x (monitor de 17”) Coloque el microscopio directamente encima de un objeto. Partiendo de la posición de preparación, gire el control de enfoque en sentido contrario a las agujas del reloj hasta alcanzar el primer punto focal en el que la imagen aparezca clara y nítida. La ampliación de 60x puede obtenerse cuando se observe a través de un monitor de 17”.

Observar directamente sobre un objeto Para una ampliación de 60x (monitor de 17”) Coloque el microscopio directamente encima de un objeto. Partiendo de la posición de preparación, gire el control de enfoque en sentido contrario a las agujas del reloj hasta alcanzar el primer punto focal en el que la imagen aparezca clara y nítida. La ampliación de 60x puede obtenerse cuando se observe a través de un monitor de 17”.15 Para una ampliación de 250x (monitor de 17”) Partiendo de la ampliación de 60x, gire el control de enfoque en sentido contrario a las agujas del reloj hasta alcanzar el segundo punto focal en el que la imagen aparezca clara y nítida. La ampliación de 250x puede obtenerse cuando se observe a través de un monitor de 17”.

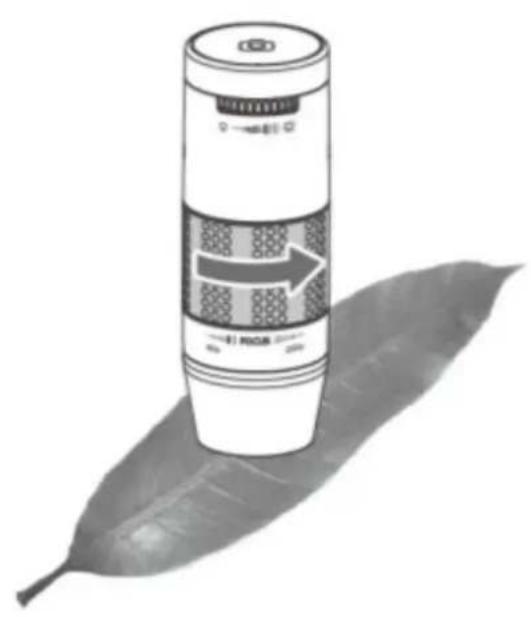

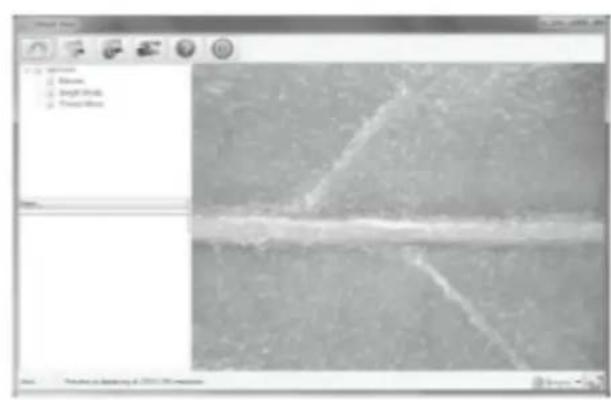

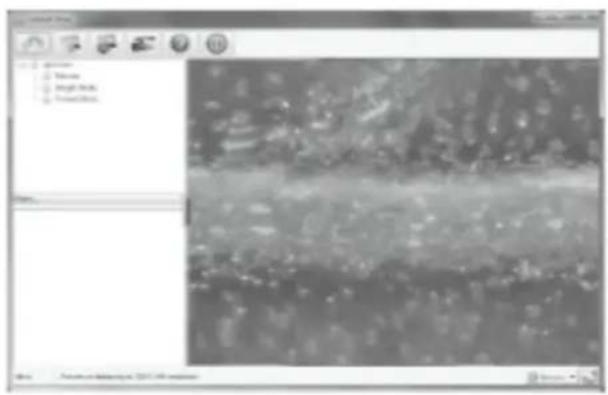

Para una ampliación de 250x (monitor de 17”) Partiendo de la ampliación de 60x, gire el control de enfoque en sentido contrario a las agujas del reloj hasta alcanzar el segundo punto focal en el que la imagen aparezca clara y nítida. La ampliación de 250x puede obtenerse cuando se observe a través de un monitor de 17”.

Para una ampliación de 250x (monitor de 17”) Partiendo de la ampliación de 60x, gire el control de enfoque en sentido contrario a las agujas del reloj hasta alcanzar el segundo punto focal en el que la imagen aparezca clara y nítida. La ampliación de 250x puede obtenerse cuando se observe a través de un monitor de 17”.16 Ajustar la intensidad luminosa Gire el control de intensidad luminosa en sentido de las agujas del reloj o al contrario para aumentar o reducir la intensidad de la luz LED. Aumentar la intensidad de la luz LED Reducir la intensidad de la luz LED Tomar una instantánea El botón de captura es sensible al tacto. Toque el botón de captura situado en la parte superior del dispositivo para tomar una instantánea.17

UTILIZAR EL SOFTWARE XPLOVIEW

Menú de botones Los iconos en el menú de botones: Abrir el menú de ajustes del sistema (vea el menú de ajustes del sistema en la página 20). Capturar la imagen en pantalla. Iniciar y detener la captura temporizada. Las imágenes de capturarán a intervalos regulares (vea el menú de ajustes del sistema en la página 21 para ajustar la frecuencia y la duración). Iniciar y detener la grabación de vídeo. Información sobre el software. Esta información puede resultar útil al actualizar el software de aplicación. Detener el software de aplicación.18 Visualización a pantalla completa Para activar el modo de pantalla completa, haga clic en el botón de pantalla completa < >, situado en la esquina inferior derecha de la ventana del software de aplicación xploview. Para salir del modo de pantalla completa, haga doble clic en la pantalla, o pulse el botón "Esc" del teclado.

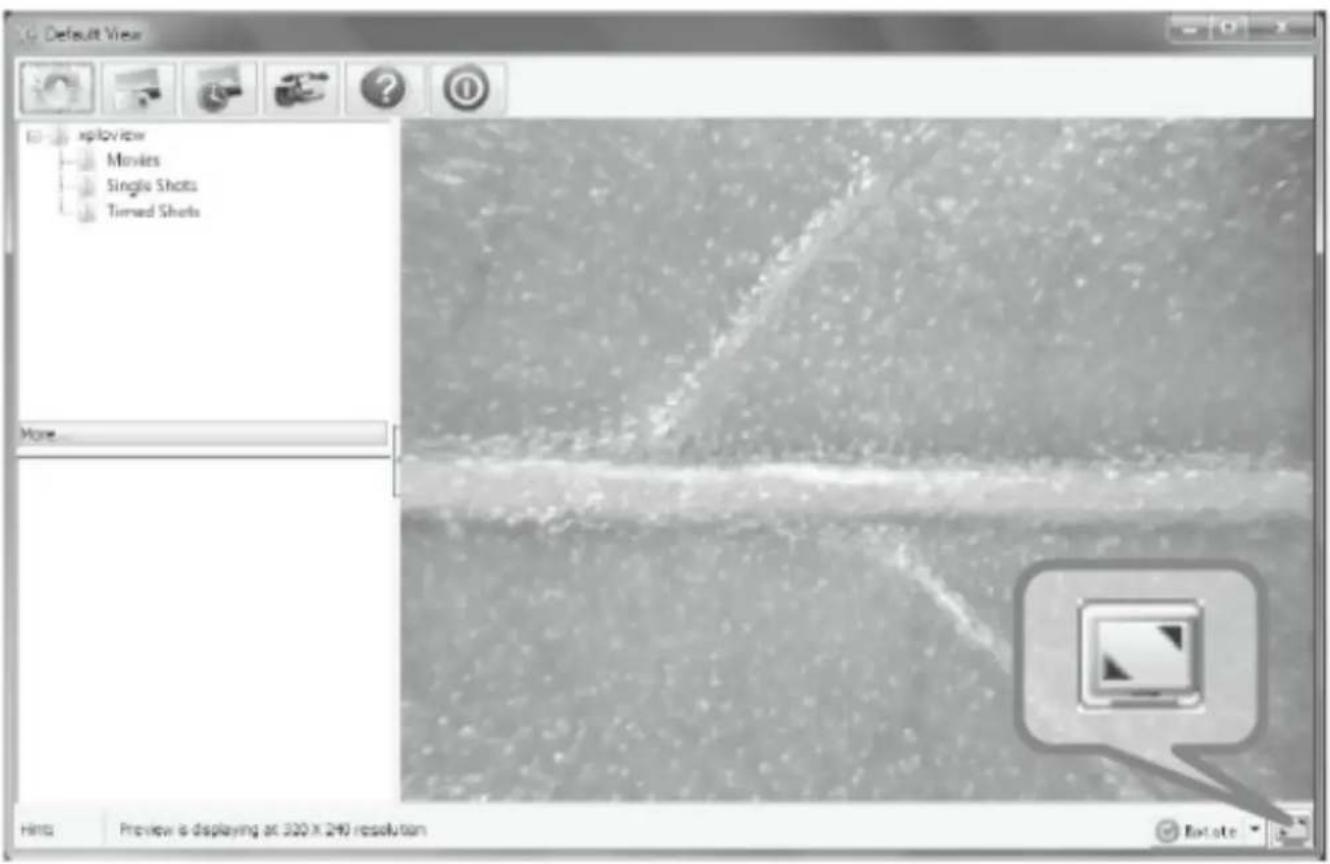

Visualización a pantalla completa Para activar el modo de pantalla completa, haga clic en el botón de pantalla completa < >, situado en la esquina inferior derecha de la ventana del software de aplicación xploview. Para salir del modo de pantalla completa, haga doble clic en la pantalla, o pulse el botón "Esc" del teclado.

Visualización a pantalla completa Para activar el modo de pantalla completa, haga clic en el botón de pantalla completa < >, situado en la esquina inferior derecha de la ventana del software de aplicación xploview. Para salir del modo de pantalla completa, haga doble clic en la pantalla, o pulse el botón "Esc" del teclado.19 Rotar/girar la imagen Haga clic en el botón < > para rotar o girar la imagen.

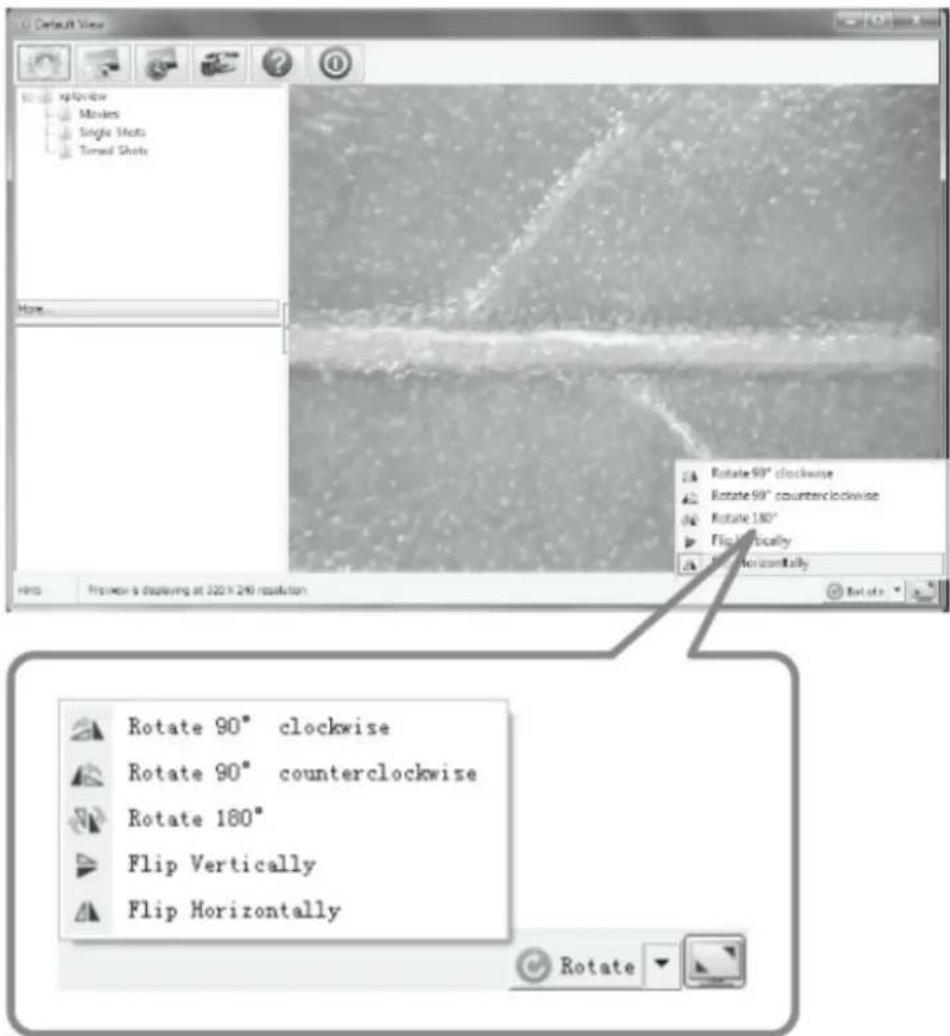

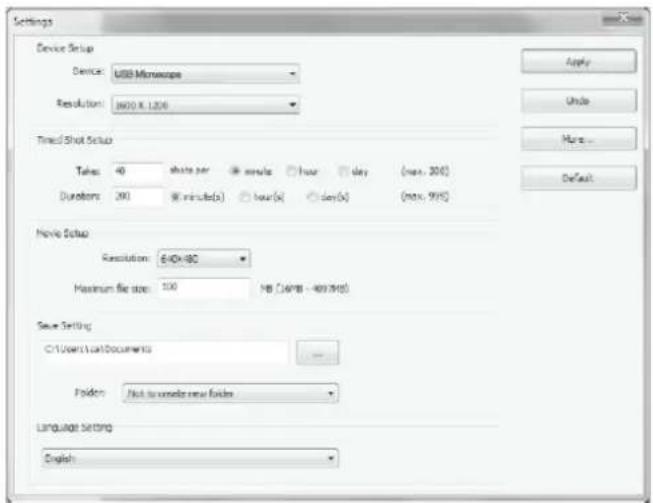

Rotar/girar la imagen Haga clic en el botón < > para rotar o girar la imagen.20 Menú de ajustes del sistema La primera vez que ejecute el software xploview, se cargarán los ajustes por defecto; podrá cambiar estos ajustes manualmente en el menú de ajustes del sistema.

Configuración del dispositivo Si la imagen capturada por el microscopio digital no se visualiza por defecto, puede cambiar esta opción seleccionándola en el menú desplegable "Device". La resolución de las imágenes que capture puede modificarse en el menú desplegable "Resolution".21 Configurar la captura temporizada La frecuencia y la duración de la captura automática de imágenes puede ajustarse en esta opción.

Configurar película La resolución de los vídeos que grabe puede modificarse en el menú "Resolution". También puede establecer un tamaño máximo de archivo para cada vídeo.

Ajustes de guardado La ubicación por defecto de las imágenes o vídeos capturados puede cambiarse en esta opción.

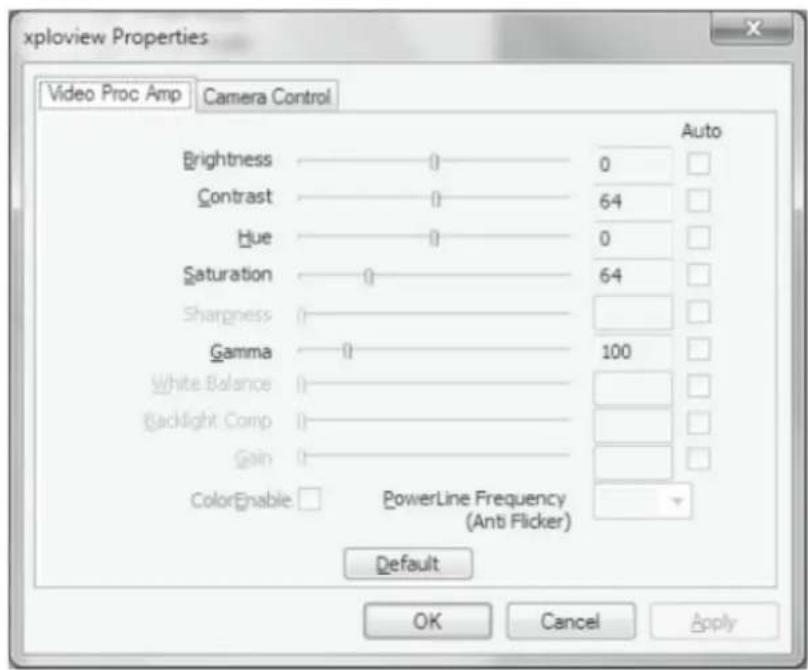

Ajuste del Idioma El idioma del software xploview puede cambiarse en esta opción.22 Ajustes avanzados Haciendo clic en el botón "More..." de la derecha del menú de ajustes del sistema, podrá configurar todos los ajustes de imagen. Tenga en cuenta que los ajustes disponibles pueden variar dependiendo de su sistema operativo. PC con S.O. Windows

Ajustes avanzados Haciendo clic en el botón "More..." de la derecha del menú de ajustes del sistema, podrá configurar todos los ajustes de imagen. Tenga en cuenta que los ajustes disponibles pueden variar dependiendo de su sistema operativo. PC con S.O. Windows

Ajustes avanzados Haciendo clic en el botón "More..." de la derecha del menú de ajustes del sistema, podrá configurar todos los ajustes de imagen. Tenga en cuenta que los ajustes disponibles pueden variar dependiendo de su sistema operativo. PC con S.O. Windows

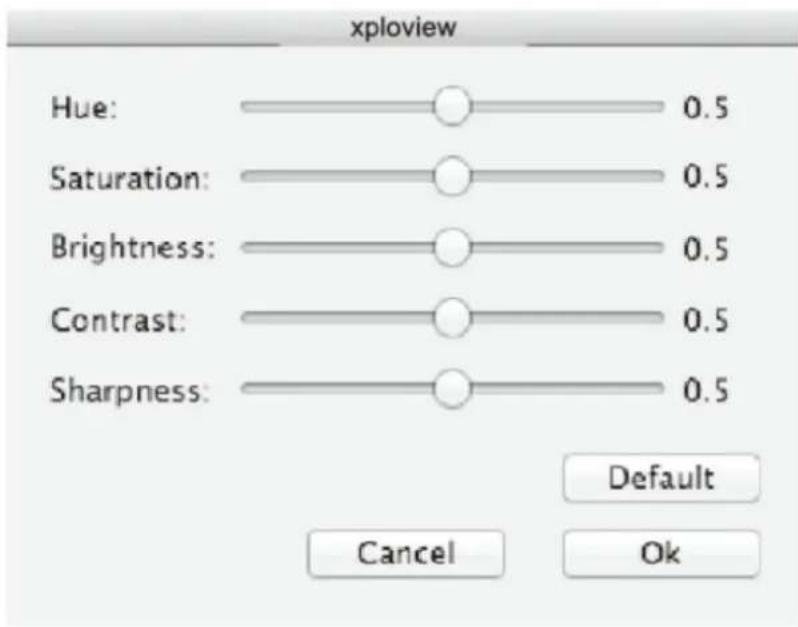

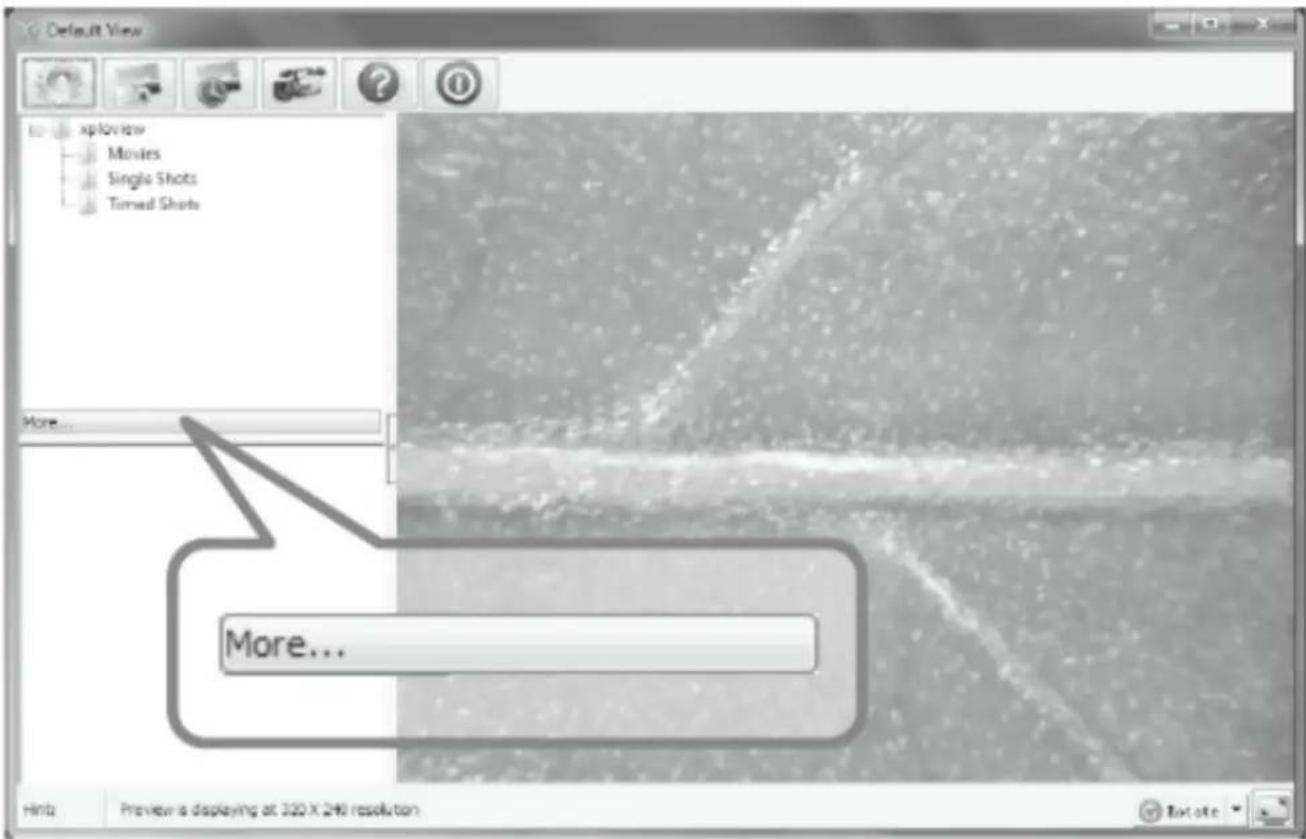

PC con S.O. Mac23 Archivos guardados Con el software xploview en ejecución, puede localizar la carpeta de archivos guardados haciendo clic en el botón "More..." situado a la izquierda de la ventana principal del software.

Desinstalar el software xploview PC con S.O. Windows En el menú de inicio, seleccione "Desinstalar" (Inicio > Todos los programas > xploview > Desinstalar). PC con S.O. Mac Arrastre el icono de la aplicación xploview desde "Aplicaciones" hasta la "Papelera".

Archivos guardados Con el software xploview en ejecución, puede localizar la carpeta de archivos guardados haciendo clic en el botón "More..." situado a la izquierda de la ventana principal del software.

Desinstalar el software xploview PC con S.O. Windows En el menú de inicio, seleccione "Desinstalar" (Inicio > Todos los programas > xploview > Desinstalar). PC con S.O. Mac Arrastre el icono de la aplicación xploview desde "Aplicaciones" hasta la "Papelera".

Archivos guardados Con el software xploview en ejecución, puede localizar la carpeta de archivos guardados haciendo clic en el botón "More..." situado a la izquierda de la ventana principal del software.

Desinstalar el software xploview PC con S.O. Windows En el menú de inicio, seleccione "Desinstalar" (Inicio > Todos los programas > xploview > Desinstalar). PC con S.O. Mac Arrastre el icono de la aplicación xploview desde "Aplicaciones" hasta la "Papelera".

Archivos guardados Con el software xploview en ejecución, puede localizar la carpeta de archivos guardados haciendo clic en el botón "More..." situado a la izquierda de la ventana principal del software.
