MANUAL DE USUARIO DigiMicroscope LCD Reflecta

Manual del UsuarioPara clientes de Norte América y Sudamérica Para clientes de EE.UU. Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las siguientes condiciones: (1) Este dispositivo no podrá causar interferencias perjudiciales. (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que pueda provocar un funcionamiento no deseado. Para clientes de Canadá Este aparato digital Clase B cumple todos los requisitos de las regulaciones canadienses sobre equipos que causan interferencias. Para clientes de Europa La marca "CE" indica que este producto cumple con los requisitos europeos de seguridad, salud, medio ambiente y protección del cliente. Los microscopios con la marca ”CE" están destinados para su venta en Europa. - 1 -Tabla de Contenidos Página

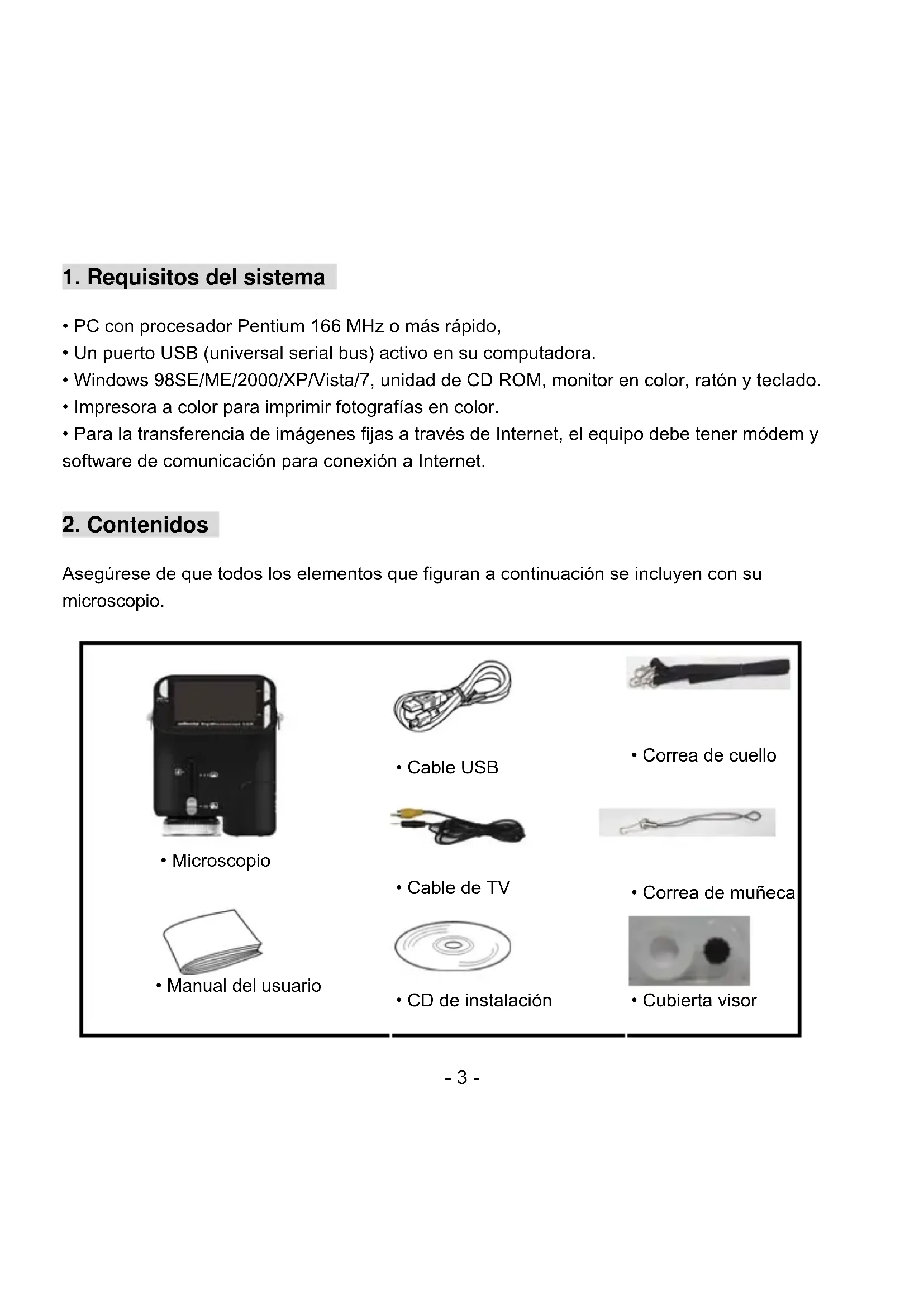

• PC con procesador Pentium 166 MHz o más rápido,

• Un puerto USB (universal serial bus) activo en su computadora.

• Windows 98SE/ME/2000/XP/Vista/7, unidad de CD ROM, monitor en color, ratón y teclado.

• Impresora a color para imprimir fotografías en color.

• Para la transferencia de imágenes fijas a través de Internet, el equipo debe tener módem y software de comunicación para conexión a Internet.

Asegúrese de que todos los elementos que figuran a continuación se incluyen con su microscopio.

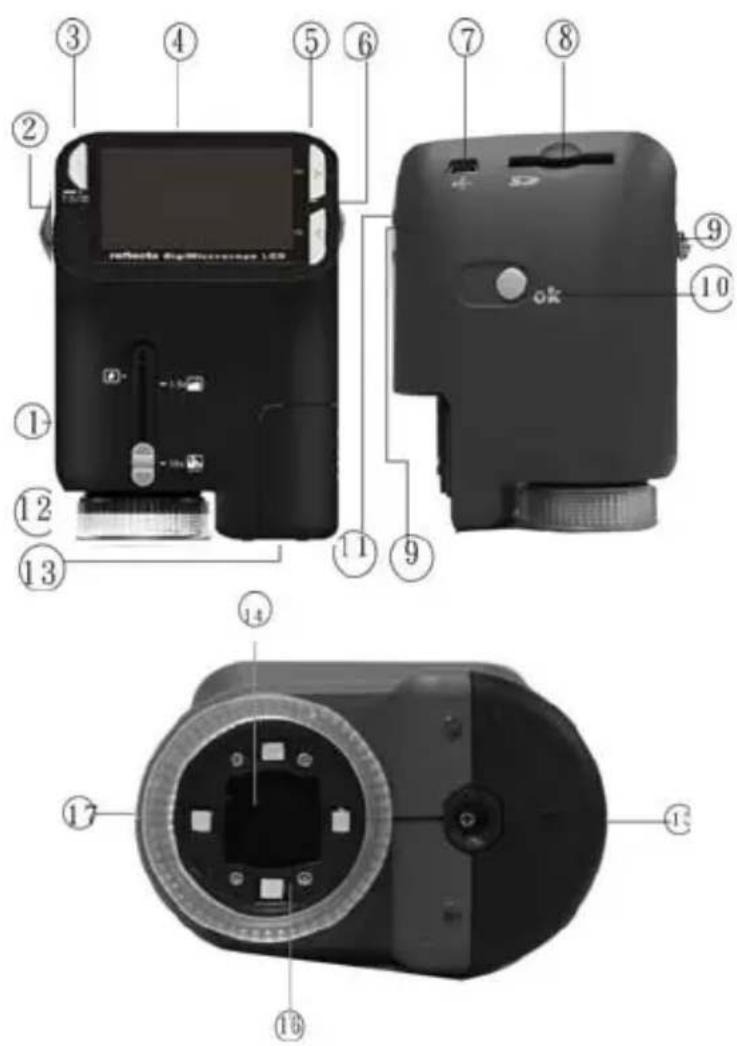

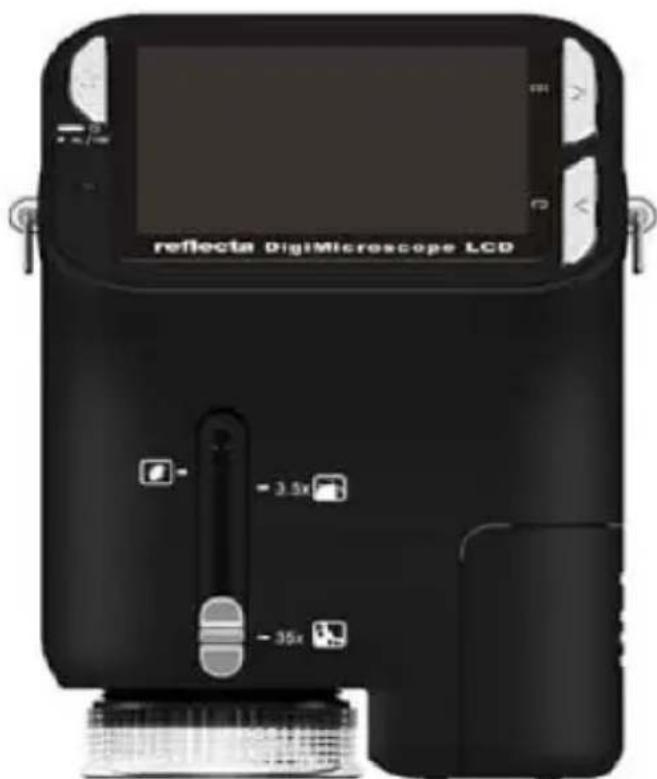

• Cubierta visor - 3 -3. Sobre el Microscopio Consulte las ilustraciones siguientes para familiarizarse con los botones y controles de este microscopio.

1. Interruptor de zoom óptico

2. LED de alimentación

3. Botón de POWER & ZOOM IN &

MENU (alimentación, aumento, menú)

5. Botón de FUNCTION/FUNCIÓN

10. Botón de OBTURADOR / Aceptar

11. Puerto de SALIDA DE TV

13. Compartimiento de pilas

17. Interruptor Rotatorio de Ampliación

- 4 -4. Inicio Rápido PRECAUCIÓN

• Instale el controlador antes de conectar su microscopio a su PC.

• La mejor manera de transferir imágenes a su PC es utilizando el modo de almacenamiento masivo. Copie todas las imágenes a su computadora de este modo. tornillo

• Instalar las baterías

1. Gire el tornillo. Quite la cubierta visor.

2. Deslice y abra la tapa del compartimiento.

3. Coloque las baterías en la dirección correcta. Terminales + y -

4. Deslice y cierre la tapa del compartimiento.

• Insertar una tarjeta SD

1. Apague el microscopio.

2. Inserte la tarjeta en la dirección correcta como se muestra. Empuje

la tarjeta hacia la ranura y se bloqueará.

3. Para retirar la tarjeta, empújela, y luego suéltela. Cuando la tarjeta

se expulse parcialmente, tire de ella. Nota: Si el mensaje de advertencia "MEMORIA COMPLETA” aparece en el monitor LCD, significa que la tarjeta SD está llena. Por favor, transfiera todos los archivos a su computadora y elimine los archivos en la tarjeta. A continuación podrá utilizar la tarjeta otra vez. Nota: El microscopio soporta tarjetas SD solamente. - 5 -• Encender el Microscopio:

1. Pulse el botón de POWER como se muestra.

2. El indicador (LED) se encenderá.

La pantalla de bienvenida aparecerá en el monitor LCD.

3. Mantenga presionado el botón POWER para apagar el microscopio.

• Hacer una fotografía

1. Encienda el microscopio.

aparecerá en la esquina superior izquierda de la pantalla.

3. Mueva el microscopio para apuntar al objetivo. El objetivo se mostrará en la pantalla.

4. Sostenga firmemente el microscopio y presione suavemente el botón del obturador para hacer

una foto. Nota: 1.El usuario podrá pulsar el botón de ZOOM (Power) para hacer un zoom out / in (alejamiento/aumento).

2. La imagen será como más granulada con zoom digital.

1. Encienda el microscopio.

2. Pulse el botón FUNCTION (derecho), seleccione el icono

. Pulse el botón de Aceptar para - 6 -confirmar.

3. Pulse el botón de Aceptar de nuevo para tomar un video. Pulse el botón de Aceptar de nuevo

4. Pulse el botón derecho para volver al menú de funciones.

• Uso del Zoom Digital Mientras haga una foto, el usuario podrá pulsar el botón de POWER para aumentar o alejar la imagen. El Zoom Digital proporciona una magnificación de las imágenes de 1 a 4 aumentos.

• Uso del ZOOM Óptico El usuario podrá deslizar el interruptor óptico zoom para ajustar el zoom óptico. El zoom óptico 35x proporciona una magnificación de 3,5 y 35 respecto al objetivo. El usuario también podrá atornillar el Interruptor rotatorio de magnificación para hacer ajustes finos.

1. Deslice el interruptor a la posición " " estación; mantenga la

distancia de 60 mm entre la cubierta de visor (opcional) y el objetivo. El usuario podrá ver el objetivo en su tamaño original.

2. Deslice el interruptor

en la estación "3,5X" y la estación "35X”; el objetivo se verá magnificado hasta 3,5 y 35.

- 7 -5. Muestreo de Información

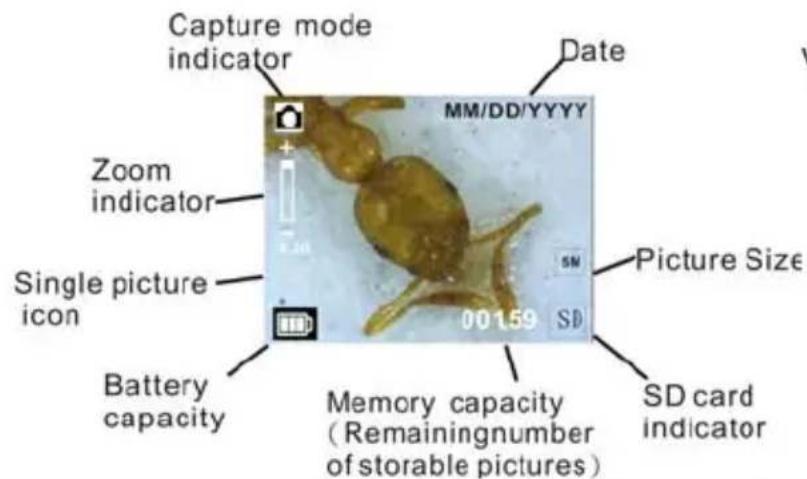

Capture mode indicator Indicador del modo de captura Zoom indicator Indicador de zoom Single picture icon Icono de imagen individual Battery capacity Capacidad de la batería Memory capacity (Remaining number of storable pictures) Capacidad de memoria (número restante de imágenes almacenables) SD card indicator Indicador de tarjeta SD Picture Size Tamaño de la imagen Date Fecha - 8 -V ideo mode indicator Indicador del modo de video Video size Tamaño del video Battery capacity Capacidad de la batería Memory capacity (Remaining record time of storable audio) Capacidad de memoria (tiempo restante de grabación de audio almacenable) SD Card Tarjeta SD - 9 -6. Función de Selección Pulse el botón de Function para entrar en el menú de funciones. Usted podrá ver los iconos en la pantalla como se muestra. Presione el botón izquierdo o derecho para seleccionar la función.

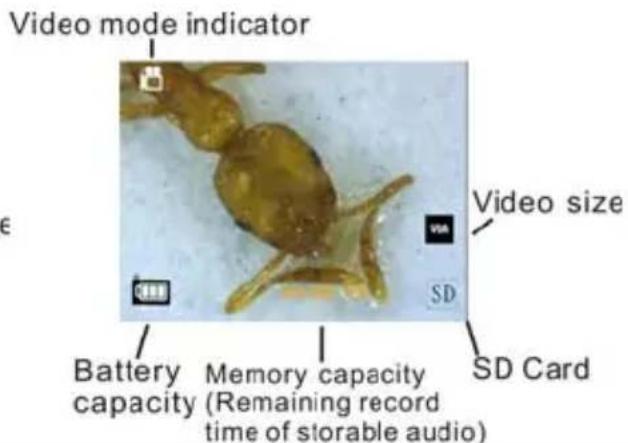

• Modo DV Seleccione el botón de modo DV y pulse el botón de Aceptar para confirmar. Pulse el botón de Aceptar para tomar el video y pulse de nuevo para detener la grabación.

• SETUP (configuración) En SETUP, podrá ver los iconos que se muestran en pantalla.

1. Configurar fecha y hora

Pulse el botón izquierdo o derecho para seleccionar el formato de fecha de MM / DD / AAAA, DD / MM / AAAA o AAAA / MM / DD. Presione el botón de Aceptar para confirmar. Luego pasará al ajuste de la fecha y de la hora. Pulse el botón Izquierdo o Derecho para ajustar la fecha y la hora. Pulse el botón de Aceptar para confirmar el ajuste y volver al menú principal. - 10 -2. Configurar el tamaño de la imagen Seleccione la calidad de la imagen para establecer una resolución de imagen. Pulse el botón izquierdo o derecho para seleccionar el tamaño de la imagen, y pulse el botón de Aceptar para confirmar y volver al menú principal. Las opciones son 2M (1600x1200 píxeles); 1,3 millones (1280 x 960 píxeles); y VGA (640x480 píxeles).

3. Configurar el tamaño del video

Seleccione la opción de calidad de video para establecer la resolución. Pulse el botón izquierdo o derecho para seleccionar el tamaño del video, y pulse el botón de Aceptar para confirmar y volver al menú principal. Las opciones serían VGA (640x480 píxeles) y QVGA (320x240 píxeles).

Selecciones Conexión a USB y pulse el botón de Aceptar para confirmar. PC Cam: Use su microscopio como una cámara para PC (PC microscopio). Controlador de Disco: Use su microscopio como un medio de almacenamiento masivo para transferir archivos a su computadora.

5. Frecuencia anti-parpadeo

Establezca la frecuencia de anti-parpadeo a 50Hz. (Por favor, use 50Hz si se utiliza el microscopio en Europa, Japón y Asia) - 11 -Establezca la frecuencia de anti-parpadeo a 60 Hz. (Ajuste por defecto. Por favor, seleccione si se utiliza el microscopio en los Estados Unidos)

Conecte el escáner a la TV con el cable de TV. NTSC: Ajuste de la salida de TV a NTSC PAL: Ajuste de la salida de TV a PAL

Seleccione Formato y pulse el botón de Aceptar para confirmar. Seleccione. ‘√’, y pulse el botón de Aceptar para formatear. Seleccione 'X' y pulse el botón de Aceptar para abortar. Precaución: los archivos formateados no se podrán recuperar.

8. Apagado Automático

Seleccione Apagado automático; presione el botón de Aceptar para confirmar. 5MIN: Configura el microscopio para que se apague automáticamente en aproximadamente 5 minutos.

Seleccione Salir para salir de SETUP y volver al menú de funciones. - 12 -• Valor de Exposición Seleccione el modo EV y pulse el botón de Aceptar para confirmar. La compensación de exposición le ayuda a aumentar o disminuir el EV para ajustar los resultados. Esta característica se aplica para renderizar al sujeto adecuadamente. La unidad de ajuste es 1 / 3, dentro del rango-2EV +2 EV ~ Puede comprobar el resultado de la compensación viendo la imagen en la pantalla.

• Hacer Fotos de Forma Continua Seleccione Hacer Fotos de Forma Continua y pulse el botón de Aceptar para confirmar. El icono aparecerá en la esquina inferior izquierda de la pantalla. Mueva el microscopio para apuntar al objetivo. El objetivo se mostrará en la pantalla. Sostenga firmemente el microscopio y presione suavemente el botón del obturador para hacer una foto. Vuelva al menú de funciones, seleccione y pulse el botón de Aceptar para volver al modo de un solo disparo.

• MODO CC - 13 -Seleccione el botón de modo CC y pulse el botón de Aceptar para confirmar. Pulse el botón de Aceptar para hacer una foto.

- 14 -7. Reproducción Encienda el microscopio. Pulse el botón de reproducción (PLAYBACK) y podrá ver algunas fotos en pantalla. A continuación, pulse el botón POWER para el modo de reproducción. Usted verá los iconos en pantalla como se muestran. Pulse el botón Izquierdo o Derecho para seleccionar una función.

• Individuales Cuando se seleccione el icono , presione el botón de Aceptar para confirmar. Es necesario presionar el botón Izquierdo o Derecho para revisar la imagen anterior o siguiente. Pulse el botón POWER para volver al modo de reproducción.

• Diapositivas Seleccione el modo de diapositivas y pulse el botón de Aceptar para confirmar. El microscopio reproducirá automáticamente las fotos de forma continua. Pulse cualquier botón para detener la presentación. - 15 -• Borrar Una Seleccione , presione el botón de Aceptar y confirme con "√" para eliminar la imagen actual, 'X' para abortar.

• Borrar Todas Seleccione , presione el botón de Aceptar para borrar todas las imágenes almacenadas de la memoria interna o la tarjeta SD. Los archivos borrados son imposibles de recuperar.

• Copiar a Tarjeta Seleccione , presione el botón de Aceptar para confirmar. Todos los archivos serán copiados a la tarjeta SD.

• Salida Seleccione , presione el botón de Aceptar para confirmar. Regresará al modo de listo para capturar imágenes.

- 16 -8. Descarga de Archivos a PC

• Para clientes de Windows 98 SE/ME Conecte el microscopio para PC mediante un cable USB. La frase “Controlador de almacenamiento masivo USB" aparecerá en la pantalla de la computadora.

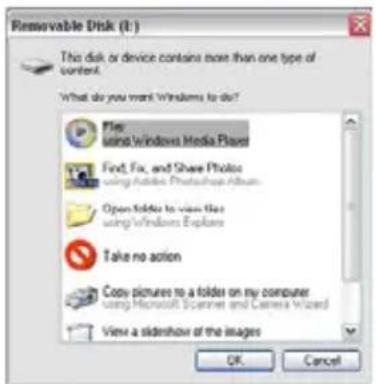

• Para Windows 7/Vista / XP Conecte el microscopio para PC mediante un cable USB. Aparecerá un cuadro de diálogo con opciones como se muestra. Podrá seleccionar "Abrir las carpetas para archivos de Vista" para abrir la carpeta. O seleccione "No realizar ninguna acción" y encontrará la unidad de disco extraíble en "Mi PC" ("PC" para Windows Vista); y compruebe la carpeta.

• Para Windows 2000 Haga doble clic en "Mi PC", ya continuación, haga doble clic en Comprobar Unidad de Disco Extraíble Compruebe la carpeta en la unidad.

9. Uso del microscopio como PC-Cam

Nota: Por favor, instale la unidad del microscopio antes de conectarlo a su PC. - 17 -• Configuración de la PC-Cam

1. Encienda el microscopio y pulse el botón de Function para seleccionar Configuración

(SETUP). Pulse el botón de Aceptar para confirmar. Pulse el botón Derecho / Izquierdo para seleccionar la conexión USB . Seleccione PC Cam. Pulse el botón de Aceptar para confirmar.

2. Conecte el microscopio para PC mediante un cable USB.

3. Usted podría utilizar su PC Cam con el software de video que prefiera.

Por ejemplo, en Windows XP, haga doble clic en "Mi PC" (o "PC" en Windows Vista), a continuación, haga clic en el la “cámara” estándar; usted podrá ver el modo PC-Cam en directo.

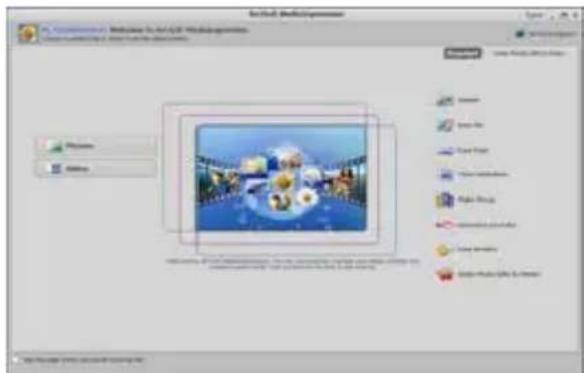

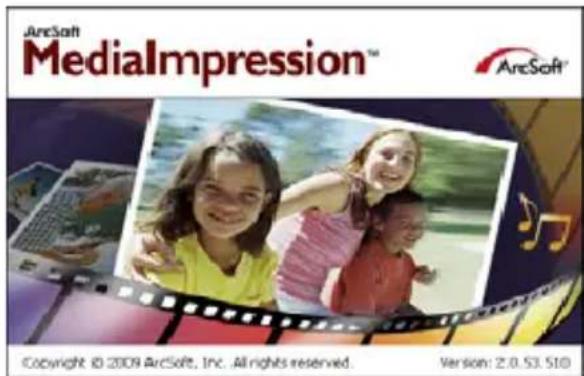

10. ArcSoft Media Impression 2

Permite a los usuarios fácilmente, de manera creativa, productiva y gestionar su flujo de trabajo multimedia con simples y poderosas herramientas. Organice sus medios de un modo fácil y sencillo y cree proyectos con herramientas de edición. Hay infinitas maneras de presentar y compartir; archivado y restauración de copias de seguridad sin problemas. - 18 -Haga clic sobre “Media Impression 2” “Setup.exe” “elegir idioma“ “siguiente” “Sí” “siguiente” “siguiente” “finalizar” para descargarlo. Haga un doble clic sobre el icono de “Media Impression 2” de su Escritorio y verá la ventana a continuación.

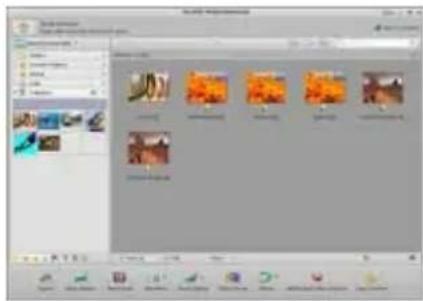

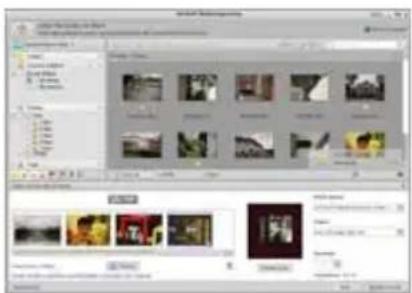

• Organizar Conecte el microscopio digital a su PC mediante un cable USB. Haga clic en Importar y, a continuación podrá entrar en los grupos de Organizar.

1. El etiquetado automático de caras encuentra automáticamente todas las caras en las fotos, los

grupos de ellos, y luego los etiqueta - 19 -2. El etiquetado automático de caras analiza automáticamente el contenido de las fotos y luego las etiqueta con diferentes escenas

3. La auto evaluación detecta automáticamente y evalúa la mala y la alta calidad de las fotos. Las

evaluaciones y el etiquetado son compatibles con Windows Vista (soporte XMP)

4. Busque archivos media con múltiples combinaciones de criterios (como la combinación de

carpetas, evaluaciones, etiquetas, Compartir y hora)

5. Etiquete sus fotos de forma geográfica y vea las fotos en el sitio exacto en que las tomó a través

6. Haga una búsqueda por texto rápido: búsqueda por nombre de archivo, nombres de carpetas y

7. Año Calendario / Mes / Día Ver

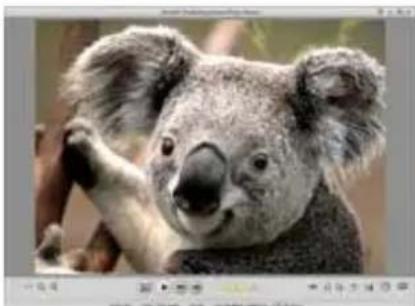

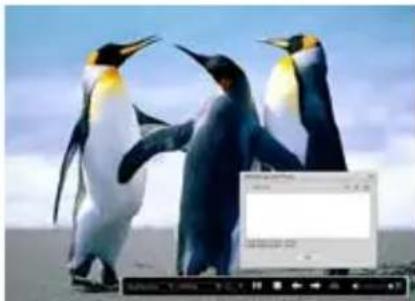

- 20 -• Presentar Haga clic en las imágenes / videos; le permitirá ver/ editar / compartir sus archivos de fotos.

1. Un rápido Visor de Fotos para ver fotos en

una ventana o pantalla completa con la edición de las herramientas utilizadas con frecuencia

2. Ver fotos en un modo de diapositivas con

música de fondo y temas frescos

videos / música en una ventana o pantalla completa

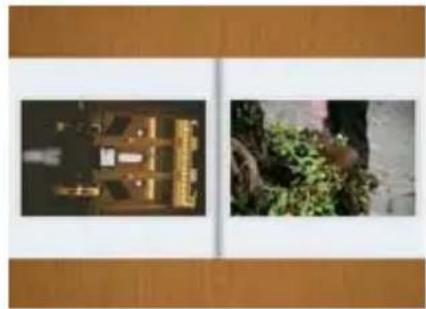

4. Ver fotos como un álbum de fotos

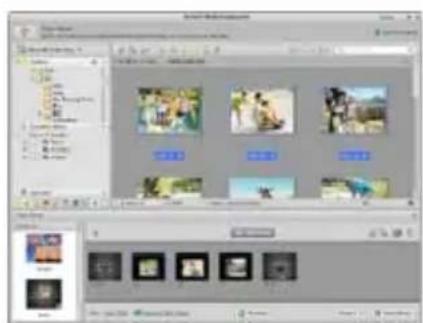

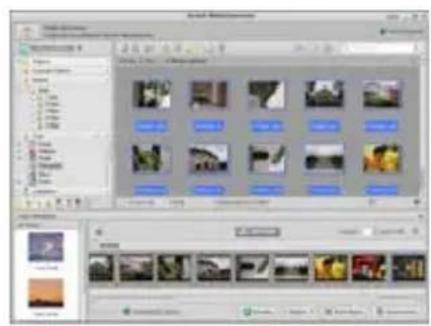

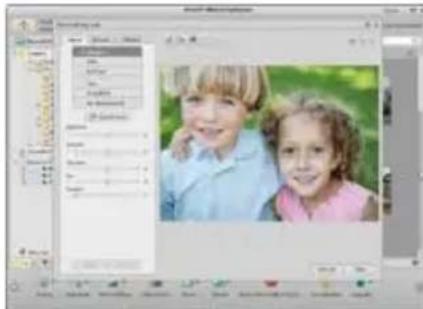

- 21 -• Editar fotos y videos

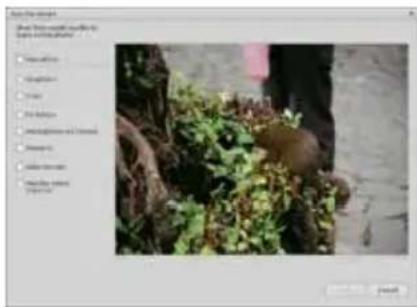

1. Easy Fix – Arregle de forma simple con unos

pocos clics la boca y la piel de la cara

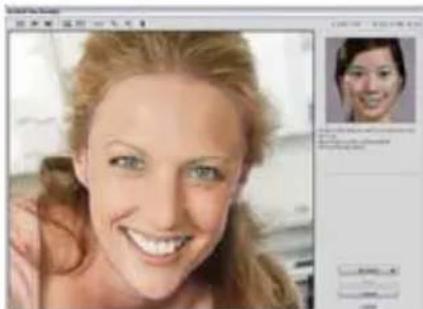

2. Belleza facial que ayuda a embellecer los

ojos, la boca y la piel de la cara

3. Creatividad - Texto e imágenes prediseñadas, marcos y bordes, efectos de color

4. Edición de video:, iluminación dinámica recortar, ajustar el brillo, contraste y saturación

- 22 -5. Grabar presentación de diapositivas y de video como un VCD o DVD

6. Crear película: combinar fotos, música y video con temas interesantes

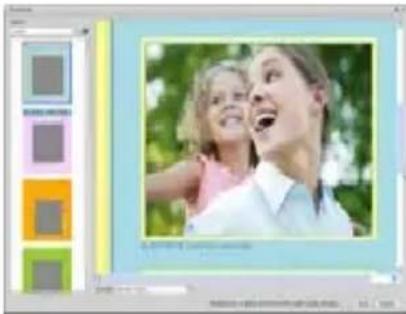

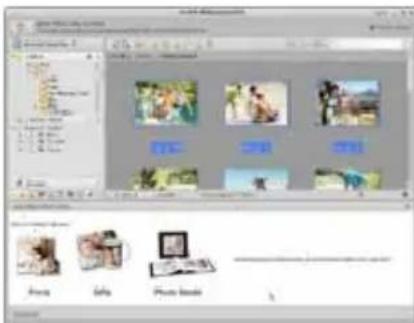

4. Encargar: Fotografías, Libros de Fotos, Tazones con fotos, Lienzos, Camisetas, Puzzles, y

almohadillas para el ratón directamente desde la aplicación

5. Modular fotos, música y videos a reproductores compatibles con DLNA, tales como Sony PS3,

TV, DPF, y los teléfonos móviles, etc

6. Enviar fotos y videos a sus amigos y familiares a través del correo electrónico

7. Haga de su impresión en casa algo extraordinario

1. Guarde los archivos de medios en un CD / DVD

- 24 -2. Copia de seguridad y restauración desde / a un CD / DVD, disco duro externo y sitios web en línea (disponible a principios de 09) - 25 -11. Apéndice: Especificaciones Resolución del sensor CMOS 1280 x 1024 píxeles, sensor de la zona 1 / 3 " Especificación de la lente F8.0, f = 7,1 mm, ángulo de visión 44 °, 2G2P Iluminación 4 LEDs incorporadas O / S Microsoft Windows 98 SE / 2000 / ME / XP / Vista Magnificación 2,4 "de pantalla: 3,5 / 35 17" de pantalla: 19 / 190 Balance de blancos Automático Control de la exposición Automático, Capacidad de foto fija --- VGA 640 x 480 píxeles 1,3M --- 1280 x 960 píxeles SALIDA TV NTSC/PALl Modo de Video Video: (sin función de audio) VGA 640 x 480 píxeles 30 mps (marcos por segundo) Compresión JPEG / MJPEG (AVI) Zoom digital 4 x zoom digital para una vista previa y reproducción Pantalla Monitor LCD de 2,4" Interfaz para PC USB 1.1, función de MSD Tipo de almacenamiento Ranura para tarjeta SD (tarjeta SD no incluida) Alimentación 2 baterías "AA" alcalinas de 1,5 V - 26 -Al final de su vida útil, este prod ucto no debe ser tratado como residuos domésticos o generales. Debe ser entregado a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos, o devuelto al proveedor para su eliminación. Dimensiones (LxAnxAl) 54,5 x 73 x 96,5 mm, 40x 64,5x15 mm (cubierta del visor) Accesorios cable USB, manual de usuario, CD del software, Cable de TV, Cubierta visor Software incluido ArcSoft Media Impression ™ 2.0 Directiva WEEE y eliminación de productos - 27 -Microscoop
