MANUALE UTENTE DigiMicroscope LCD Reflecta

Manuale per l'utentePer i clienti in Nord e Sud America Per i clienti negli Stati Uniti Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose. (2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che potrebbero comprometterne il funzionamento.

Per i clienti in Canada Questo apparecchio digitale di Classe B soddisfa tutti i requisiti delle Norme Canadesi sugli Apparecchi che Causano Interferenze. Per i clienti in Europa Il marchio "CE" indica che questo prodotto è conforme ai requisiti europei in materia di sicurezza, salute, ambiente e tutela dei consumatori. I microscopi con marchio "CE" sono destinati per le vendite in Europa. - 1 -Indice Pagina

1. Ruotare la vite. Togliere la custodia di visualizzazione.-----------------------------------------5

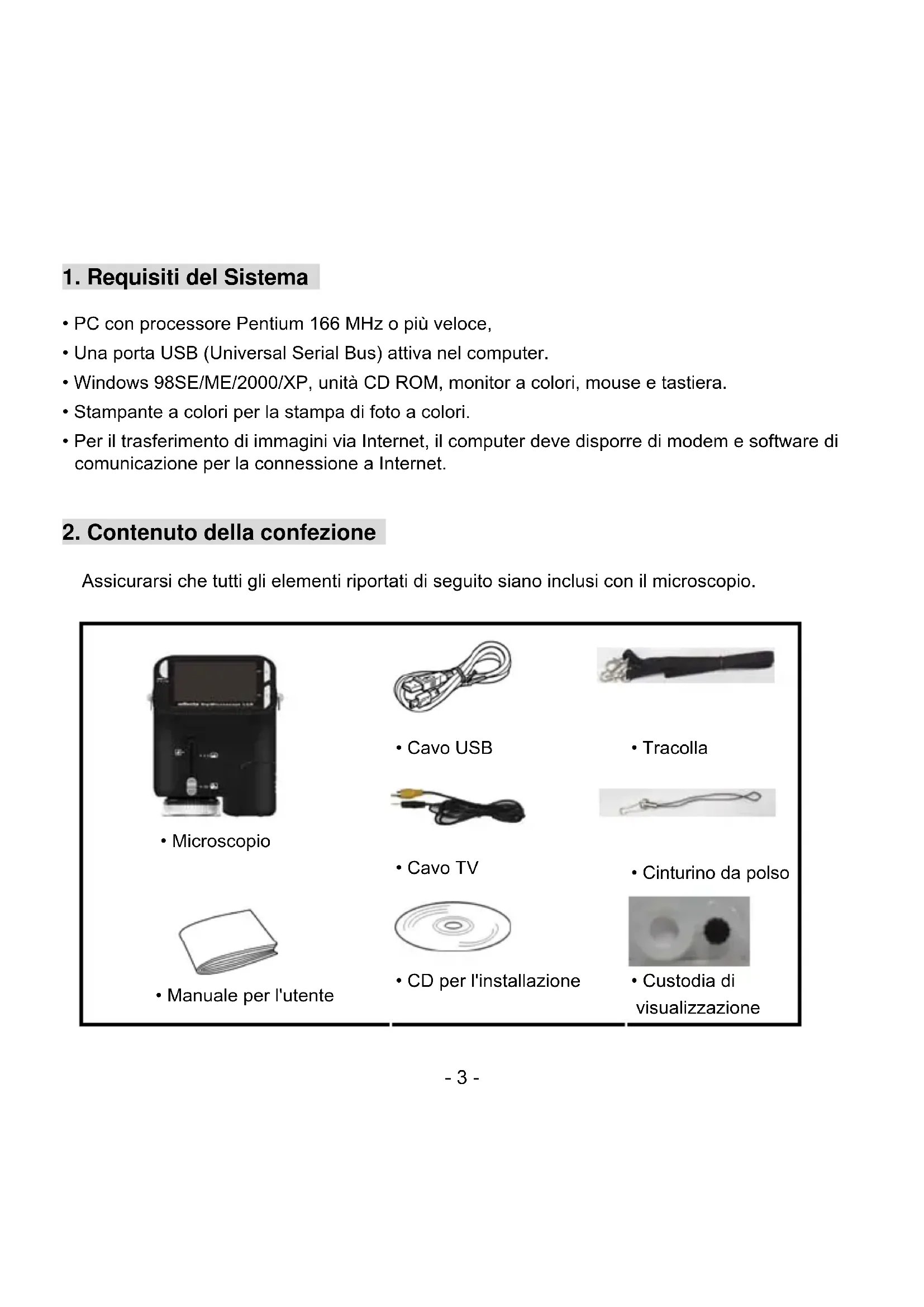

• PC con processore Pentium 166 MHz o più veloce,

• Una porta USB (Universal Serial Bus) attiva nel computer.

• Windows 98SE/ME/2000/XP, unità CD ROM, monitor a colori, mouse e tastiera.

• Stampante a colori per la stampa di foto a colori.

• Per il trasferimento di immagini via Internet, il computer deve disporre di modem e software di comunicazione per la connessione a Internet.

2. Contenuto della confezione

Assicurarsi che tutti gli elementi riportati di seguito siano inclusi con il microscopio.

• Manuale per l'utente

• CD per l'installazione

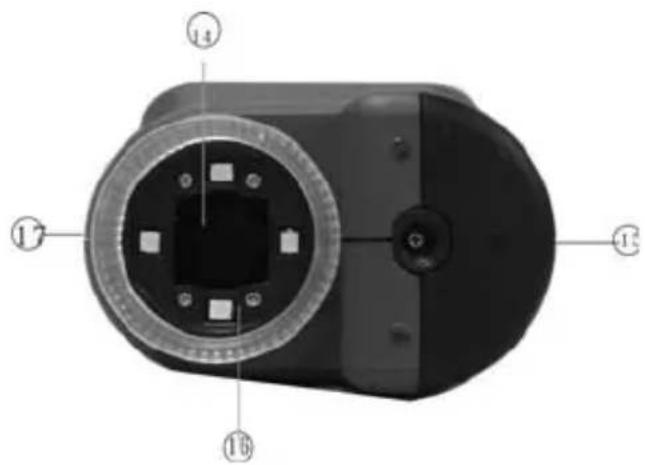

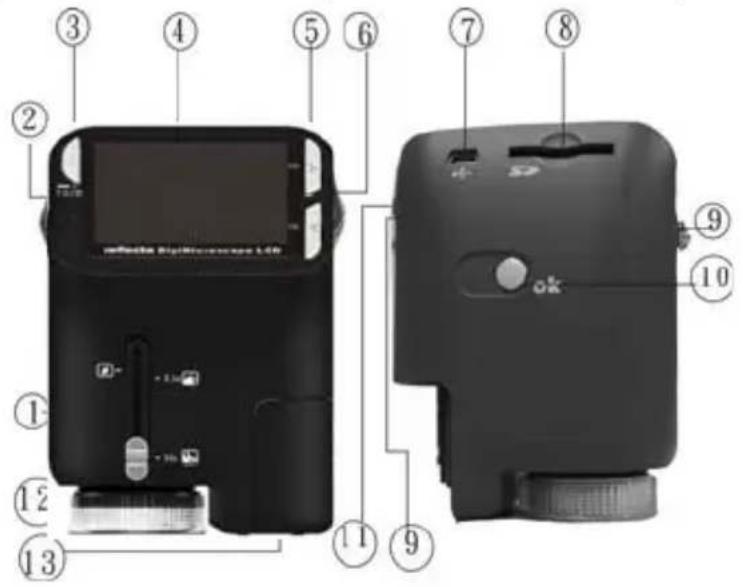

• Custodia di visualizzazione - 3 -3. Informazioni sul microscopio Fare riferimento alle seguenti illustrazioni per familiarizzare con i pulsanti e i comandi di questo microscopio.

1. Interruttore zoom ottico

2. LED di alimentazione

5. pulsante FUNZIONE (Destra)

6. pulsante RIPRODUZIONE (sinistra)

8. Slot per Scheda SD

12. Custodia di visualizzazione

13. Coperchio del vano batteria

17. Interruttore girevole per

ingrandimento - 4 -4. Avvio rapido CAUTELA

• Si prega di installare il driver del microscopio prima di collegare il microscopio ad un PC.

• Il modo migliore per trasferire le immagini al PC è quello di utilizzare la modalità di archiviazione di massa. Copiare tutte le immagini sul computer in questa modalità. vite

• Installare le batterie

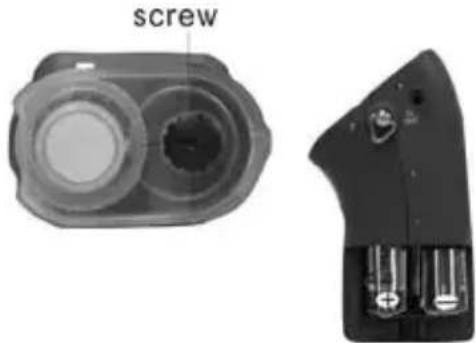

1. Ruotare la vite. Togliere la custodia di

2. Far scorrere e aprire il coperchio del vano batteria.

3. Mettere le batterie nella direzione corretta dei

terminali + e - come mostrato.

4. Far scorrere e richiudere il coperchio del vano batteria.

• Inserire una scheda SD

1. Spegnere il microscopio.

Inserire la scheda nella direzione corretta come indicato. Spingere la scheda nello slot e farla bloccare.

3. Per rimuovere la scheda, spingerla dentro, e poi rilasciarla.

Quando la scheda viene parzialmente espulsa, estrarla. Nota: Se il messaggio di avviso "MEMORIA PIENA" viene visualizzato sul monitor LCD, significa che la scheda SD è piena. Si prega di trasferire tutti i file sul proprio computer ed eliminare i file sulla scheda. Quindi è possibile utilizzare di nuovo la scheda. - 5 -Nota: Il microscopio supporta solo schede SD.

• Accendere il microscopio:

1. Premere il pulsante di accensione POWER come mostrato.

2. La spia LED di alimentazione si accende.

La schermata di benvenuto verrà visualizzata sul monitor LCD.

3. Premere a lungo il pulsante POWER per spegnere il microscopio.

• Scattare una nuova foto

apparirà nell'angolo in alto a sinistra dello schermo.

3. Spostare il microscopio per mirare all'oggetto che si vuole osservare. L'oggetto verrà

visualizzato sullo schermo.

4. Tenere il microscopio con fermezza e premere delicatamente il pulsante dell'otturatore per

scattare una foto. Nota: 1. User può premere il pulsante ZOOM (Power) per lo zoom indietro / avanti.

2. L'immagine sarà più sgranata come verrà zoomata in maniera digitale.

2. Premere il pulsante FUNZIONE (destra), selezionare l'icona

. Premere il tasto OK per confermare.

3. Premere il pulsante OK di nuovo per filmare un video. Premere il pulsante OK per terminare.

4. Premere il tasto destro per tornare al menù funzioni.

- 6 -• Utilizzare lo zoom digitale Quando scatta una foto, l'utente può premere il tasto POWER per ingrandire o rimpicciolire. La Zoom digitale fornisce da 1X fino a 4X d'ingrandimento delle immagini.

• Utilizzare lo zoom ottico L'utente può far scorrere l'interruttore dello zoom ottico per regolare lo zoom ottico. Lo zoom ottico fornisce 3,5x e 35x d'ingrandimento dell'oggetto. L'utente può anche avvitare l'Interruttore Girevole d'Ingrandimento per fare una regolazione di precisione.

1. Spostare l'interruttore

nella posizione " ", mantenere 60mm di distanza tra la custodia di visualizzazione (opzionale) e l'oggetto. L'utente può visualizzare l'oggetto nella sua dimensione originale.

2. Fare scorrere l'interruttore

nella posizione "3,5X" e "35x", l'oggetto verrà ingrandita di 3,5X e 35X.

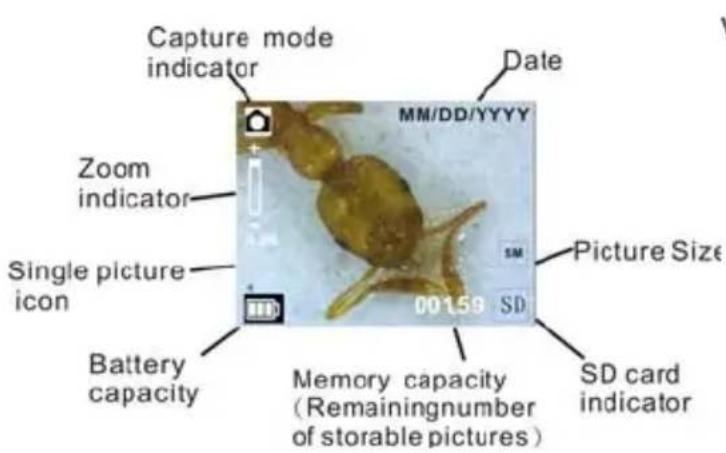

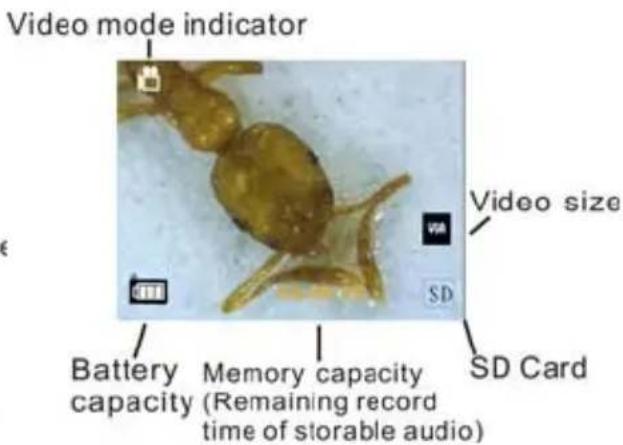

5. Informazioni visualizzate

- 7 -Capture m ode indicator Indicatore della modalità di cattura Zoom indicator Indicatore zoom Single picture icon Icona immagine singola Battery capacity Capacità della batteria Memory capacity (Remaining number of storable pictures) Capacità di memoria (numero rimanente di immagini memorizzabili) SD card indicator Indicatore scheda SD Picture Size Dimensioni immagine Date Data Video mode indicator Indicatore della modalità Video Video size Dimensioni video Battery capacity Capacità della batteria Memory capacity (Remaining record time of storable audio) Capacità di memoria (tempo rimanente di registrazione di audio memorizzabili) SD Card Scheda SD - 8 -6. Selezionare una funzione Premere il tasto Funzione per entrare nel menù funzioni. È possibile visualizzare le icone sullo schermo come illustrato. Premere il tasto Sinistra o Destra per selezionare la funzione.

• Modalità DV Selezionare il pulsante Modalità DV e premere il pulsante OK per confermare. Premere il pulsante OK per filmare il video, e premere di nuovo per interrompere la registrazione.

• SETUP In SETUP, è possibile vedere le icone mostrate sullo schermo.

1. Impostare ora e data

Premere il pulsante sinistro o destro per selezionare il formato di data da MM / GG / AAAA, GG / MM / AAAA o AAAA / MM / GG. Premere il tasto OK per confermare. Poi si andrà all'impostazione data e dell'ora. Premere Sinistra o Destra per regolare la data e l'ora. Premere il pulsante OK per - 9 -confermare l'impostazione e tornare al menù principale.

2. Impostare la dimensione dell'immagine

Selezionare l'impostazione della qualità delle immagini per impostare una risoluzione dell'immagine. Premere il pulsante sinistro o destro per selezionare le dimensioni dell'immagine e premere il tasto OK per confermare e tornare al menù principale. Le Opzioni sarebbero 2M (1600x1200 pixel), 1,3M (1280x 960 pixel), VGA (640x480 pixel).

3. Impostare la dimensione del video

Selezionare l'impostazione della qualità video per impostare la risoluzione. Premere il pulsante sinistro o destro per selezionare il formato video e premere il tasto OK per confermare e tornare al menù principale. Le Opzioni sarebbero VGA (640x480 pixel), QVGA (320x240 pixel).

Selezionare Collegamento USB e premere il pulsante OK per confermare. Cam PC: Utilizzare il microscopio come una videocamera per PC (microscopio PC). Driver del disco: Utilizzare il microscopio come memoria di massa per trasferire i file al computer.

5. Frequenza anti-sfarfallio

Impostare la frequenza anti-sfarfallio a 50Hz. (Si prega di utilizzare 50Hz se si usa il microscopio in Europa, Giappone e Asia) - 10 -Impostare la frequenza anti-sfarfallio a 60Hz. (Impostazione predefinita. Si prega di selezionare se si usa il microscopio negli Stati Uniti)

Collegare lo scanner al televisore con il cavo TV. NTSC: Impostare l'uscita TV per NTSC PAL: Impostare l'uscita TV per PAL

Selezionare Formato e premere il pulsante OK per confermare. Selezionare '√', premere il tasto OK per formattare. Selezionare 'X' e premere il tasto OK per uscire. Cautela: I file formattati non possono essere recuperati.

8. Spegnimento Automatico

Selezionare Spegnimento Automatico, premere il tasto OK per confermare. 5MIN: Impostare il microscopio per spegnersi automaticamente entro circa 5 minuti. ‘X’: Non usare questa funzione.

Selezionare Esci per uscire dal setup e tornare al menù Funzione. - 11 -• Valore di esposizione Selezionare la modalità EV e premere il pulsante OK per confermare. La compensazione dell'esposizione consente di aumentare o diminuire l'EV per regolare i risultati. Questa funzionalità viene applicata per rendere il soggetto in modo appropriato. L'unità di regolazione è 1 / 3, entro l'intervallo –2EV ~ +2EV È possibile controllare il risultato della compensazione visualizzando l'immagine sullo schermo.

• Scattare immagini continue Selezionare Scattare Immagini Continue e premere il pulsante OK per confermare. L'icona apparirà in basso a sinistra dello schermo. Spostare il microscopio per mirare all'oggetto che si vuole osservare. L'oggetto verrà visualizzato sullo schermo. Tenere il microscopio con fermezza e premere delicatamente il pulsante dell'otturatore per scattare una foto. Tornare al menù funzioni, selezionare , premere il tasto OK per tornare alla modalità scatto singolo

• MODALITÀ DC Selezionare il pulsante Modalità DC e premere il pulsante OK per confermare. Premere il tasto OK - 12 -per scattare una foto.

Accendere il microscopio. Premendo il pulsante Riproduzione si vedranno alcune immagini sullo schermo. Quindi premere il tasto POWER per la modalità di riproduzione. Si vedranno le icone sullo schermo come illustrato. Premere il tasto Sinistra o Destra per selezionare una funzione.

• Singolo Quando si seleziona l'icona , premere il tasto OK per confermare. È necessario premere il tasto Sinistra o Destra per rivedere l'immagine precedente o successiva. Premere il tasto POWER per tornare alla modalità di Riproduzione.

• Presentazione Selezionare la modalità Presentazione e premere il tasto OK per confermare. Il microscopio riprodurrà automaticamente le foto in continuazione. Premere un tasto qualsiasi per interrompere la presentazione. Premere il tasto POWER per tornare alla modalità di Riproduzione. - 13 -• Cancella Una Selezionare , premere il tasto OK e confermare con '√' per cancellare l'immagine corrente; 'X' per annullare.

• Cancella Tutto Selezionare , premere il tasto OK per cancellare tutte le immagini archiviate dalla memoria interna o sulla scheda SD. I file eliminati non possono essere recuperati.

• Copia sulla scheda Selezionare , premere il tasto OK per confermare. Tutti i file vengono copiati nella scheda SD.

• Esci Selezionare , premere il tasto OK per confermare. Si tornerà a essere pronti a catturare l'immagine.

8. Scaricare File sul PC

• Per utenti Windows 98 SE / ME Collegare il microscopio al PC tramite cavo USB. "Unità di Memorizzazione di Massa USB" apparirà sullo schermo del computer.

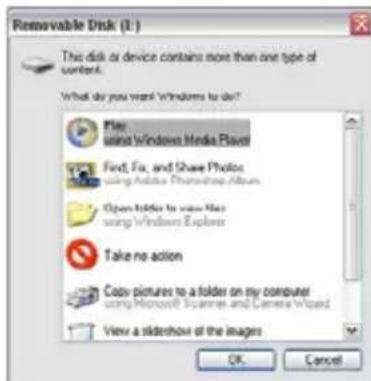

• Per Windows 7/Vista / XP - 14 -Collegare il microscopio al PC tramite cavo USB. Una finestra di dialogo con le opzioni apparirà come mostrato. È possibile selezionare "Apri le cartelle per visualizzare i file" per aprire la cartella. Oppure seleziona "Nessuna azione" e trovare l'unità disco rimovibile in "Risorse del computer" ("Computer" per Windows Vista) e cercare la cartella.

• Per Windows 2000 Fare doppio clic su "Risorse del computer" e quindi fare doppio clic sull'unità disco rimovibile Controllare la cartella nell'unità.

9. Utilizzare il microscopio come una CAM per PC

Nota: Si prega di installare unità microscopio prima di collegarlo al vostro PC.

• Setup della CAM per PC

1. Accendere il microscopio e premere il tasto funzione per selezionare SETUP. Premere il tasto

OK per confermare. Premere Destra / Sinistra per selezionare Collegamento USB. Selezionare Cam PC. Premere il tasto OK per confermare.

2. Collegare il microscopio al PC tramite cavo USB.

3. È possibile utilizzare questa cam PC con altri software video preferiti.

Ad esempio In Windows XP, fare doppio clic su "Risorse del computer" (o "Computer" in Windows Vista), quindi scegliere la "telecamera standard", ora si può vedere in diretta in modalità Cam PC.

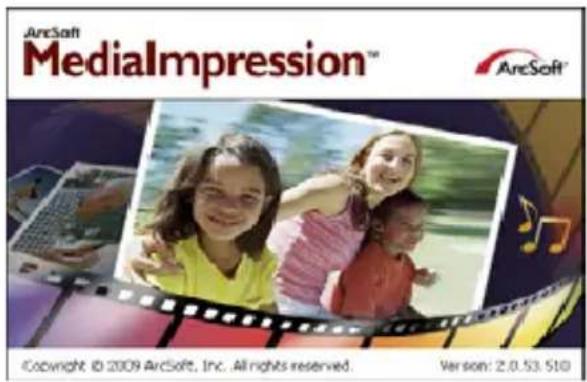

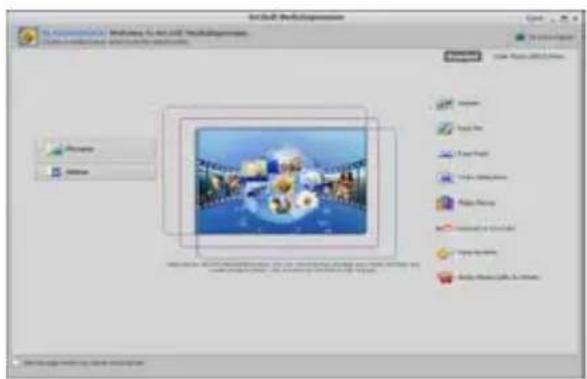

10. ArcSoft Media Impression 2

ArcSoft Media Impression 2 consente agli utenti di gestire facilmente, creativamente e produttivamente il proprio flusso di lavoro multimediale con semplici e potenti strumenti. - 15 -Organizzate i vostri media di informazione facilmente e create progetti semplici con strumenti di editing. Ci sono infiniti modi di presentare e condividere; backup & ripristino di file media senza problemi. Fare clic su "Media Impression 2” "Setup.exe" "scegli lingua" "avanti""Sì" "avanti" "avanti" "fine" per scaricarlo. Fare doppio clic sull'icona "Media Impression 2” sul desktop e vedrete una finestra come mostrato.

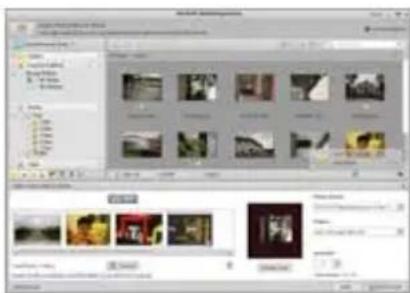

• Organizza Collegare il Microscopio Digitale al PC tramite cavo USB. Fare clic su Importa, quindi è possibile inserire i gruppi Organizza.

1. Il tagging automatico del viso trova automaticamente tutti i volti nelle foto, le raggruppa, e poi le

2. Il tagging automatico della scena analizza automaticamente il contenuto di foto poi le tagga con

3. La classificazione automatica rileva automaticamente e classifica le foto di scarsa qualità e di

alta qualità. Valutazioni & tag compatibili con Windows Vista (supporto XMP)

4. Cerca i file multimediali con più combinazioni di criteri (per esempio combinando cartelle, voti,

tag, condivisione e tempo)

5. Fa il Geotag delle foto e visualizza le foto nel punto esatto in cui sono state scattate in Google

6. Ricerca Rapida del Testo: ricerca per nome del file, nome cartella, e tag

7. Visualizzazione Anno / Mese / Giorno Calendario

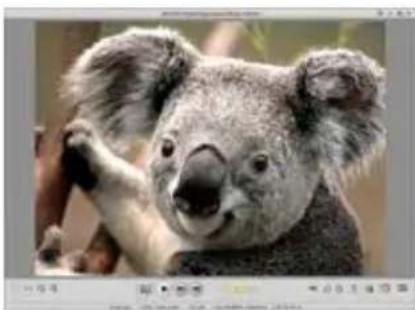

• Presentazione Fare clic sulla foto / video poi è possibile visualizzare / modificare / condividere i vostri file di foto. - 17 -1. Un rapido Visualizzatore di Foto per visualizzare le foto in una finestra o a pieno schermo con strumenti di editing di uso frequente

2. Visualizzare le foto in modalità

presentazione con musica di sottofondo e bellissimi temi

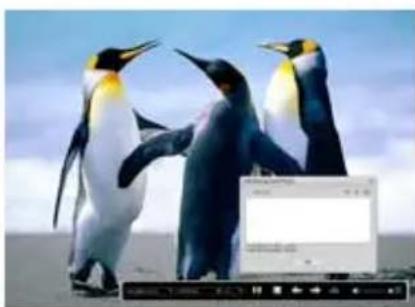

3. Il leggero Media Player riproduce video /

musica in una finestra o a pieno schermo

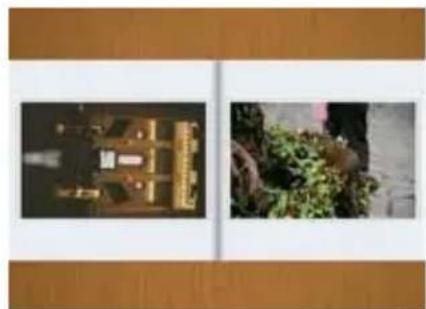

4. Visualizza le foto come un Album

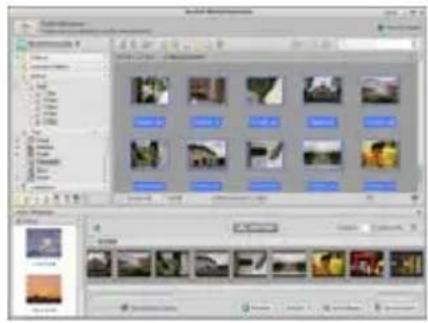

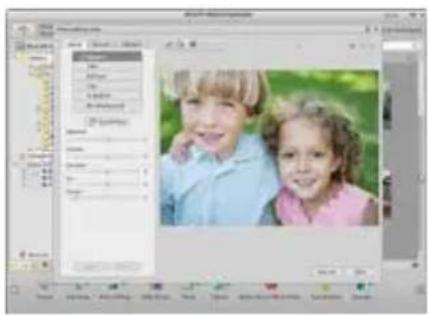

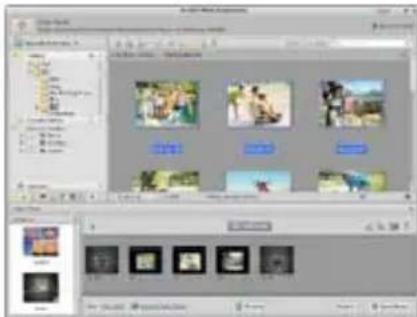

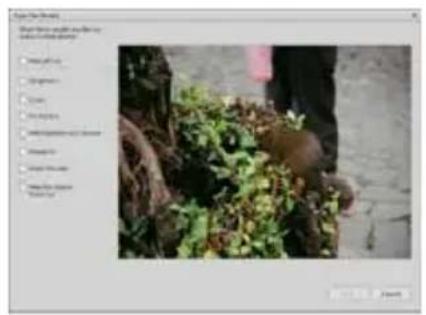

• Editing di foto e video

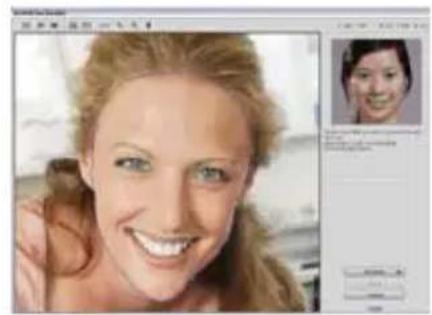

1. Risolvi Facile - Aggiusta semplicemente in

pochi clic la bocca e la pelle del viso

2. L' abbellimento della faccia aiuta ad abbellire

gli occhi, la bocca e la pelle del viso - 18 -3. Creatività - Testo e clip art, cornici e bordi, effetti di colore

4. Editing Video: ritaglio, illuminazione dinamica, regolazione luminosità, contrasto e saturazione

5. Masterizza presentazioni e video come un VCD o DVD

- 19 -6. Crea Filmato: combina foto, musica e video con bellissimi temi

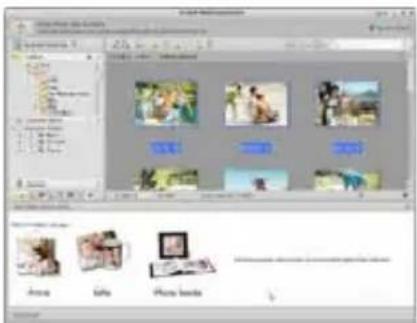

4. Ordina la Stampe Fotografiche, Photo Book, Tazze, Tele, T-shirt, Puzzle, e Tappetini per il

Mouse, direttamente con l'applicazione

5. Trasmette foto, musica e video ai lettori DLNA compatibili, come Sony PS3, TV, DPF, e telefoni

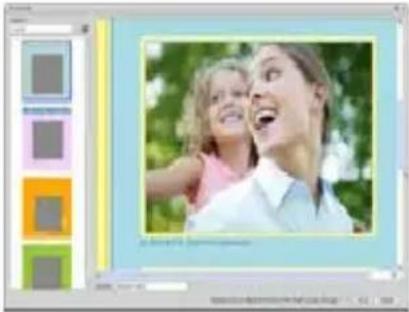

cellulari, ecc - 20 -6. Invia foto e video ad amici e parenti tramite posta elettronica

1. Archivio di file media su CD / DVD

2. Backup & Ripristino da / su CD / DVD, disco rigido esterno e siti online (disponibile nei primi

Risoluzione del sensore CMOS 1280 x 1024 pixel, Sensore di Zona 1 / 3 " Specifiche della lente F8.0, f = 7,1 mm, Angolo di visualizzazione 44 °, 2G2P Illuminazione LED integrato x 4 O / S Microsoft Windows 98 SE / 2000 / ME / XP/ Vista Ingrandimento Schermo 2,4": 3,5 x / 35x Schermo 17 ": 19x / 190x Bilanciamento del bianco Auto Controllo esposizione Automatico, Capacità Modalità. Fermoimmagine VGA---640 x 480 Pixel 1,3M ---1280 x 960 Pixel Uscita TV NTSC/PAL Modalità video Video: (con la funzione Audio) VGA 640 x 480 pixel a 30 fps Compressione JPEG / MJPEG (AVI) Zoom digitale 4 x Zoom digitale per l'anteprima e la riproduzione Display MONITOR LCD 2,4" Interfaccia PC USB 1.1, Funzione MSD Tipo di Memorizzazione Slot Scheda SD (scheda SD non inclusa) Alimentazione 2 x batterie alcaline "AA" da 1,5 V Dimensione

custodia di visualizzazione

Accessori Cavo USB, Manuale per l'utente, CD software, Cavo TV, Custodia di visualizzazione Software in dotazione ArcSoft Media Impression™ 2.0 - 22 -Alla fine della sua vita utile, questo prodotto non deve essere trattato come rifiuto domestico o generale. Dovrebbe essere consegnato al punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche o restituito al fornitore per permetterne lo smaltimento. Direttiva RAEE e Smaltimento del Prodotto
