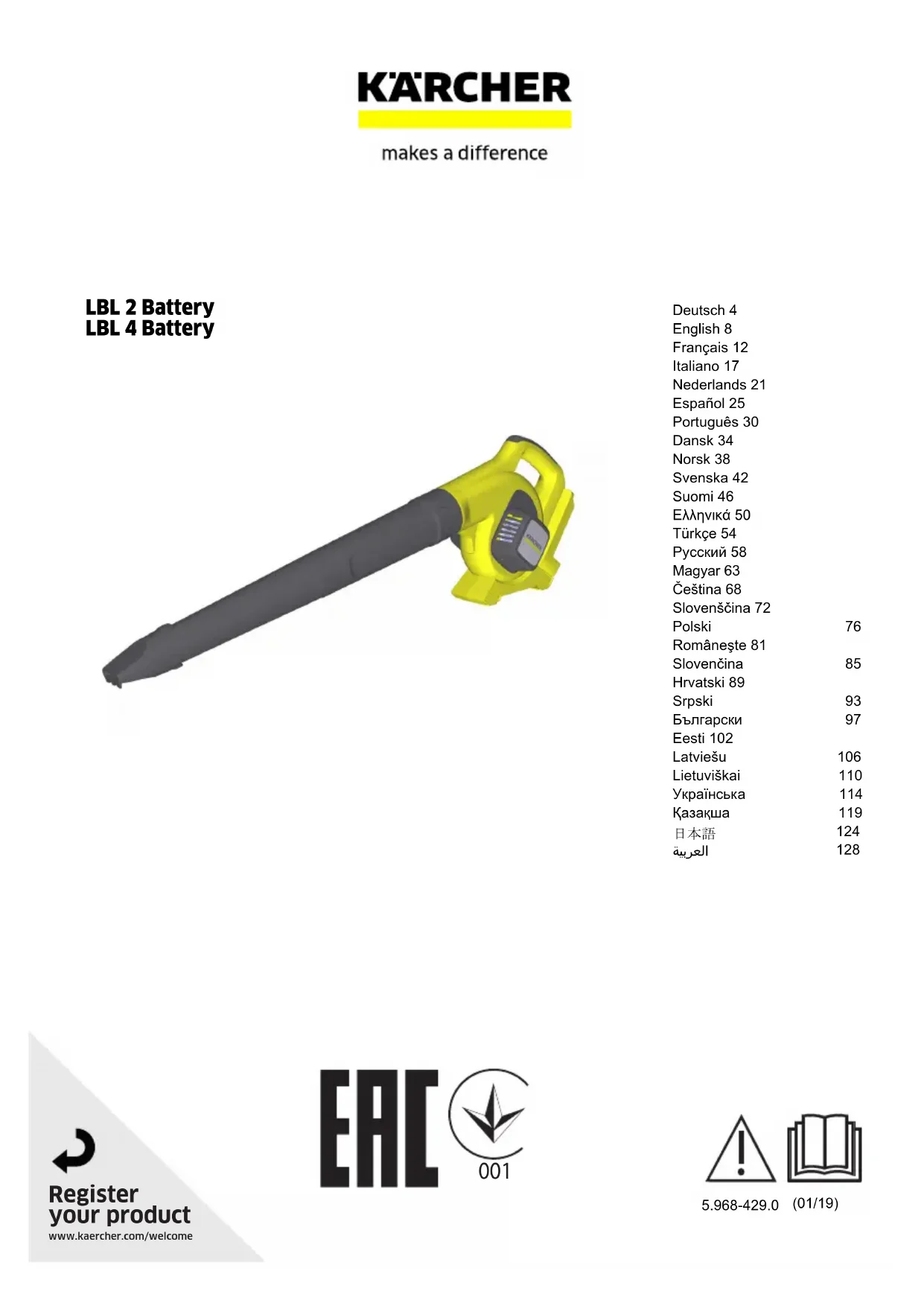

LBL 2 Battery - Souffleur Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur de feuilles sans fil
Marque	Kärcher
Modèle	LBL 2 Battery
Alimentation	Batterie Lithium-ion 18 V (Battery Power 18/25)
Vitesse d'air max	210 km/h
Débit d'air max	220 m³/h
Nombre de vitesses	1 (marche/arrêt)
Dimensions (L x l x H)	975 x 170 x 305 mm
Poids (sans batterie)	2 kg
Niveau de pression acoustique	74 dB(A)
Niveau de puissance acoustique garanti	88 dB(A)
Vibrations main-bras	1,7 m/s² (incertitude K=0,2 m/s²)
Contenu de la livraison	Tube soufflant (2 parties), buse plate avec arête grattante, appareil seul (sans batterie ni chargeur)
Type de batterie compatible	Kärcher Battery Power 18 V
Chargeur compatible	Chargeur standard Battery Power 18 V
Utilisation	Extérieur uniquement, souffler feuilles, herbe, déchets de haies
Entretien	Aucun entretien nécessaire (nettoyer les orifices d'air si encrassés)
Sécurité	Arrêt automatique en cas de surchauffe batterie ; verrouillage du tube ; protection contre projections d'eau
Garantie	Selon conditions du pays, couvre vices de matériau et de fabrication

FOIRE AUX QUESTIONS - LBL 2 Battery Kärcher

Comment mettre en marche le souffleur LBL 2 Battery ?

Insérez d'abord la batterie complètement chargée dans le logement jusqu'au déclic. Poussez ensuite l'interrupteur principal vers l'avant en position 1 (marche). Pour l'arrêter, repoussez l'interrupteur en arrière.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la capacité de la batterie et du niveau de vitesse. Avec une batterie Battery Power 18/25, vous pouvez escompter environ 15 à 20 minutes d'utilisation continue en vitesse maximale. La capacité diminue avec l'âge de la batterie.

Puis-je utiliser le souffleur sans le tube ?

Non, l'appareil ne doit pas être utilisé sans le tube soufflant monté. Le tube est nécessaire pour diriger le flux d'air et éviter tout contact avec la soufflerie.

Comment nettoyer le souffleur ?

L'appareil ne nécessite pas d'entretien particulier. Vous pouvez nettoyer l'extérieur avec un chiffon humide. Assurez-vous que les orifices d'air et le logement de la batterie sont exempts de saletés. Ne plongez jamais l'appareil dans l'eau.

Que faire si l'appareil s'arrête soudainement ?

Cela est souvent dû à une surchauffe de la batterie. Laissez refroidir la batterie quelques minutes, puis réessayez. Si le problème persiste, vérifiez que la batterie est bien enclenchée ou qu'elle n'est pas déchargée.

Comment stocker le souffleur ?

Stockez l'appareil dans un endroit sec, à l'abri du gel. Retirez toujours la batterie avant le stockage. Vous pouvez le ranger dans son emballage d'origine ou sur une étagère.

Quels accessoires sont disponibles ?

Kärcher propose des accessoires d'origine comme des batteries supplémentaires (Battery Power 18 V), des chargeurs rapides ou standards, ainsi que des tubes de rechange. Consultez le site www.kaercher.com.

Le souffleur est-il bruyant ?

Le niveau de pression acoustique est de 74 dB(A) et le niveau de puissance acoustique garanti est de 88 dB(A). Il est recommandé de porter une protection auditive lors de l'utilisation.

Puis utiliser le souffleur sous la pluie ?

Non, l'appareil est protégé contre les projections d'eau mais ne doit pas être exposé à la pluie. Utilisez-le uniquement par temps sec et à l'extérieur.

Comment remplacer la batterie ?

Appuyez sur la touche de déverrouillage située sur la batterie pour la retirer. Insérez ensuite une nouvelle batterie jusqu'au clic. Utilisez exclusivement des batteries d'origine Kärcher Battery Power 18 V.

MODE D'EMPLOI LBL 2 Battery Kärcher

Consignes de sécurité.... 12

Niveaux de danger 1

Consignes de sécurité générales ...... 12

Consignes de sécurité.... 13

Utilisation conforme.... 14

Protection de l'environnement.... 14

Symboles sur l'appareil 14

Accessoires et pièces de rechange.... 14

Etendue de livraison.... 14

Description de l'appareil 1

Montage du tube soufflant.... 14

Montage de la buse plate 15

Mise en service 15

Mettre en marche/arrêter l'appareil 15

Transport 15

Stockage 15

Entretien et maintenance 15

Dépannage en cas de défaut 15

Garantie.... 15

Caractéristiques techniques 16

Déclaration de conformité CE 16

Consignes de sécurité

Veuillez lire ces consignes de sécurité, ce manuel d'instructions original, les consignes de sécurité jointes au bloc-batterie et le manuel d'instructions original du bloc-batterie et du chargeur avant la première utilisation de l'appareil. Suivez ces instructions. Conservez les documents pour une utilisation ultérieure ou pour le propriétaire suivant.

Outre les remarques dans ce manuel d'utilisation, vous devez prendre en compte les directives générales de sécurité et les directives pour la prévention des accidents du législateur.

Niveaux de danger

△DANGER

Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

⚠AVERTISSEMENT

Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

2 △PRÉCAUTION

Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Consignes de sécurité générales

4

⚠ DANGER • Risque d'as- phyxie. Ne laissez pas les maté- riaux d'emballage à la portée des enfants.

⚠AVERTISSEMENT • Les personnes dont les capacités physiques sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de

connaissance peuvent utiliser l'appareil, si elles sont correctement surveillées ou si elles ont été instruites sur l'utilisation sûre de l'appareil et comprennent les dangers qui en résultent. • Les enfants ne sont pas autorisés à utiliser l'appareil. • Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Remarque • N'utilisez pas l'appareil si d'autres personnes ou animaux se trouvent dans la zone de travail.

Consignes de sécurité

• Ne plongez jamais l'appareil complètement dans un li-quide.
• Utilisez l'appareil exclusivement à l'extérieur.
• Contrôlez régulièrement l'absence de dommages sur l'appareil. En cas de dommage visible, ne plus mettre l'appareil en service.
• Ne touchez pas le tube soufflant ou la soufflerie de l'appareil.
• N'utilisez pas l'appareil sans tube soufflant monté.
• Ne couvrez pas l'orifice d'aspiration.
• Tenez les vêtements amples à distance de l'orifice d'aspiration.
• Observez les consignes de sécurité fournies avec le bloc-batterie et respectez-les.

- Veuillez lire attentivement les instructions. Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil.

- Ne laissez jamais des personnes utiliser l'appareil si elles n'ont pas pris connaissance de ces instructions. Des directives locales peuvent limiter l'âge de l'utilisateur.

- Pendant le fonctionnement de l'appareil, portez toujours des chaussures solides et des pantalons longs.

- Ne portez pas des vêtements amples ou des bijoux susceptibles d'être aspirés dans l'entrée d'air. Tenez les cheveux longs à distance des entrées d'air.

- Portez des lunettes de protection pendant le fonctionnement.

- N'utilisez l'appareil qu'à la lumière du jour ou lorsque les conditions d'éclairage artificiel sont bonnes.

- Procédez avec précaution et maintenez toujours l'équilibre.

- Assurez-vous toujours d'être stable dans les pentes.

- Marchez avec l'appareil, ne courez pas.

- Maintenez toutes les entrées d'air frais exemptes de salissures.

• Ne soufflez jamais des saletés en direction des personnes qui se trouvent aux alentours.
• Serrez tous les écrous, gou-jons et vis pour assurer que l'appareil se trouve en état de fonctionner en toute sécurité.
• Remplacez les pièces usées ou endommagées.
• Utilisez exclusivement des pièces de rechange et des accessoires d'origine.

Utilisation conforme

⚠AVERTISSEMENT

Risque de blessure dû à la projection de particules N'utilisez la soufflerie pour feuilles mortes qu'après vous être assuré que vous ne pouvez pas mettre en danger les personnes de votre entourage.

L'appareil est destiné à être utilisé pour souffler les feuilles, l'herbe tondue, les déchets issus du rabattage de haies, les saletés éparsez tombés au sol.

Utilisez l'appareil uniquement pour votre ménage.

Utilisation non conforme prévisible

Toute utilisation non conforme est interdite.

L'opérateur est responsable des risques découlant d'une utilisation non conforme.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.com/REACH

Symboles sur l'appareil

Soufflerie pour feuilles mortes LBL 2/LBL 4

Avertissement contre la projection d'objets.

Tenir d'autres personnes impérativement éloignées de la zone de travail.

Lors du fonctionnement de l'appareil, porter une protection auditive et des lu-nettes de protection adaptées.

Protégez l'appareil contre les projections d'eau.

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Etendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Description de l'appareil

Illustration A

① Buse plate avec arête grattante intégrée
② Partie inférieure du tube soufflant
③ Partie supérieure du tube soufflant
④ Sortie d'air
⑤Interrupteur principal

18 V : marche/arrêt

36 V : arrêt, niveau 1, niveau 2

⑥ Touche de déverrouillage du bloc-batterie
⑦ Plaque signalétique
⑧ Logement pour un bloc-batterie Battery Power (+)
⑨ Orifice d'aspiration
⑩*Bloc-batterie Battery Power 36/25
⑪*Chargeur rapide Battery Power 36 V
⑫ *Chargeur standard Battery Power 18 V
⑬*Bloc-batterie Battery Power 18/25

*déjà inclus dans le contenu de la livraison des variantes de set.

Montage du tube soufflant

1. Emboîter la partie inférieure du tube soufflant sur la partie supérieure du tube soufflant.

Illustration C

1. Tourner le tube soufflant dans le sens des aiguilles d'une montre pour le verrouiller (verrouillage par baïonnette).

Illustration D

Pour l'enlever, tourner le tube soufflant dans le sens inverse des aiguilles d'une montre.

Montage de la buse plate

1. Emboîter la buse plate sur la partie inférieure du tube soufflant.

Illustration B

Mise en service

Insérer la batterie

ATTENTION

Contacts encrassés

Dommages sur l'appareil et l'accumulateur

Vérifiez l'absence d'encrassement sur le logement de l'accumulateur et les contact savant l'utilisation et nettoyez les, si nécessaire.

Illustration E

1. Pousser la batterie dans le logement jusqu'à ce que son enclenchement soit audible.

Retirer la batterie

⚠AVERTISSEMENT

Démarrage incontrôlé

Risque de blessures

Sortez l'accumulateur de l'appareil pendant les pauses de travail et avant tous les travaux de maintenance et d'entretien.

Illustration F

1. Appuyer sur la touche de déverrouillage.
2. Sortir l'accumulateur de l'appareil.

Mettre en marche/arrêter l'appareil

Mettez en marche ou arrêtez l'appareil à l'aide de l'interrupteur principal.

1. Pousser l'interrupteur principal vers l'avant en position « 1 » ou « 2 » (uniquement LBL 4 Battery). L'appareil démarre.
2. Pousser l'interrupteur principal vers l'arrière. L'appareil s'arrête.

Transport

△PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Observer le poids de l'appareil pour le transport.

Stockage

⚠ PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Tenir compte du poids de l'appareil pour le stockage.

Remarque

Stockez toujours l'appareil au sec et débranchez le bloc-batterie.

Entretien et maintenance

L'appareil ne nécessite pas d'entretien.

Dépannage en cas de défaut

Les défauts ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention

des défauts, veuillez vous adresser au service après-vente autorisé.

En vieillissant la capacité de la batterie baisse, même en cas de bon entretien, et la durée de marche complète n'est plus atteinte, même à l'état pleinement chargé. Ceci n'est pas un défaut.

Plaque signalétique

Les caractéristiques de l'appareil les plus importantes figurent sur la plaque signalétique.

L'endroit sur lequel la plaque signalétique est apposée sur l'appareil est indiqué dans le chapitre « Description de l'appareil ».

Défauts de l'appareil

L'appareil ne démarre pas

Le bloc-batterie n'est pas correctement inséré.

1. Pousser le bloc-batterie dans le logement jusqu'à ce qu'il s'enclenche. Le bloc-batterie est déchargé.

2. Charger le bloc-batterie.

Le bloc-batterie est en mode veille.

1. Appuyer plus longtemps ou une deuxième fois sur l'interrupteur principal.

Le bloc-batterie est défectueux.

1. Remplacer le bloc-batterie.

L'appareil s'arrête pendant le fonctionnement

L'accumulateur est en surchauffe

- Interrompre le travail et laisser refroidir l'accumulateur en-dessous de la plage de température admissible. Ceci peut durer quelques minutes.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Caractéristiques techniques

Caractéristiques de puissance de l'appareil

Vitesse de l'air max.	km/h 210 210 250 250
Débit volumétrique max.	m3/h 220 220 330 330

Tension de service V 18 18 36 36

Réglage de la vi-tesse

-- oui oui

Niveaux de vitesse -- 2 2

Bloc-batterie inclus - Bat-		-	Bat-
		tery	tery
		Power	Power
		r 18/25	r 36/25
Type de chargeur	- Char-	-	Char-
		geur	geur
		stand	rapid
		ard B	e Batt
		atte-ry	ery
		Power	Power
		r 18V	r 36V

Dimensions et poids

Poids	kg	2	2,5	2,2	3
Longueur x largeur mm		975 x	975 x	975 x	975 x
x hauteur		170 x	170 x	170 x	170 x
		305	305	305	305

Valeurs déterminées selon EN 60335-2-79 * Les mesures ont été effectuées avec la buse plate

Valeur de vibra-tions main-bras	m/s2	1,7	1,7	2,1	2,1
Incertitude K	m/s2	0,2	0,2	0,2	0,2
*Niveau de pres-sion acoustique	dB(A)	74	74	82	82
* Incertitude KpA	dB(A)	2	2	2	2
*Niveau de puis-sanceacoustique LWA+ * Incertitude KWA	dB(A)	88	88	96	96

Sous réserve de modifications techniques.

Déclaration de conformité CE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Soufflerie pour feuilles mortes

Type : LBL 2, LBL 4

Directives CE en vigueur

2000/14/CE

Normes harmonisées appliquées

EN 60335-1

EN 50636-2-100

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2 : 2015

EN 62233: 2008

EN 50581

Méthode d'évaluation de conformité appliquée

2000/14/CE : Annexe V

Niveau de puissance acoustique dB(A)

LBL 2 :

Mesuré : 86

Garanti : 88

LBL 4 :

Mesuré : 94

Garanti : 96

Les signataires agissent sous ordre et avec le pouvoir de la direction de l'entreprise.

Télécopie : [phone]

Winnenden, 01/03/2015

Indice

Enregistrez votre produit et bénéficier de nombreux avantages.

Évaluer votre produit et dites-nous votre opinion.
