Caractéristiques	Détails
Type de tondeuse	Tondeuse à gazon à propulsion manuelle
Largeur de coupe	47 cm
Type de moteur	Moteur thermique 4 temps
Puissance du moteur	140 cc
Hauteur de coupe	Réglable sur plusieurs positions
Capacité du bac de ramassage	60 litres
Poids	Environ 30 kg
Utilisation	Idéale pour les jardins de taille moyenne
Maintenance	Vérifier régulièrement l'huile et affûter les lames
Sécurité	Équipée d'un système de sécurité pour l'arrêt du moteur
Informations générales	Facilité de stockage grâce à son design compact

FOIRE AUX QUESTIONS - Multiclip 547 S STIGA

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein et que le carburant est frais. Assurez-vous également que le câble de la bougie d'allumage est correctement connecté.

Comment régler la hauteur de coupe de la tondeuse ?

Utilisez le levier de réglage de la hauteur de coupe situé sur les roues pour ajuster la hauteur selon vos besoins. Assurez-vous de le faire lorsque la tondeuse est éteinte.

Que faire si l'herbe s'accumule sous la tondeuse ?

Arrêtez la tondeuse et vérifiez si le plateau de coupe est obstrué. Nettoyez-le avec une brosse ou un tuyau d'arrosage, mais assurez-vous que la tondeuse est débranchée.

Pourquoi la tondeuse vibre-t-elle excessivement ?

Vérifiez si les lames sont endommagées ou mal fixées. Un équilibrage incorrect des lames peut également causer des vibrations. Remplacez ou réajustez les lames si nécessaire.

Quel type d'huile dois-je utiliser pour la tondeuse STIGA Multiclip 547 S ?

Utilisez de l'huile moteur SAE 30 pour les températures chaudes ou de l'huile 10W-30 pour une utilisation dans une plage de températures plus large.

Comment entretenir la tondeuse pour prolonger sa durée de vie ?

Nettoyez régulièrement le plateau de coupe, changez l'huile selon les recommandations du fabricant, affûtez les lames et vérifiez les filtres à air.

Où trouver les pièces de rechange pour ma tondeuse STIGA ?

Vous pouvez trouver des pièces de rechange chez votre revendeur STIGA local ou sur le site web officiel de STIGA dans la section des pièces détachées.

Quel est le niveau sonore de la tondeuse Multiclip 547 S ?

Le niveau sonore est d'environ 96 dB(A) lors de l'utilisation. Il est recommandé de porter des protections auditives lors de son utilisation prolongée.

Comment stocker ma tondeuse pendant l'hiver ?

Avant de la ranger, nettoyez-la soigneusement, videz le réservoir de carburant, changez l'huile et rangez-la dans un endroit sec à l'abri du gel.

MODE D'EMPLOI Multiclip 547 S STIGA

1.1 Montage des Griffs

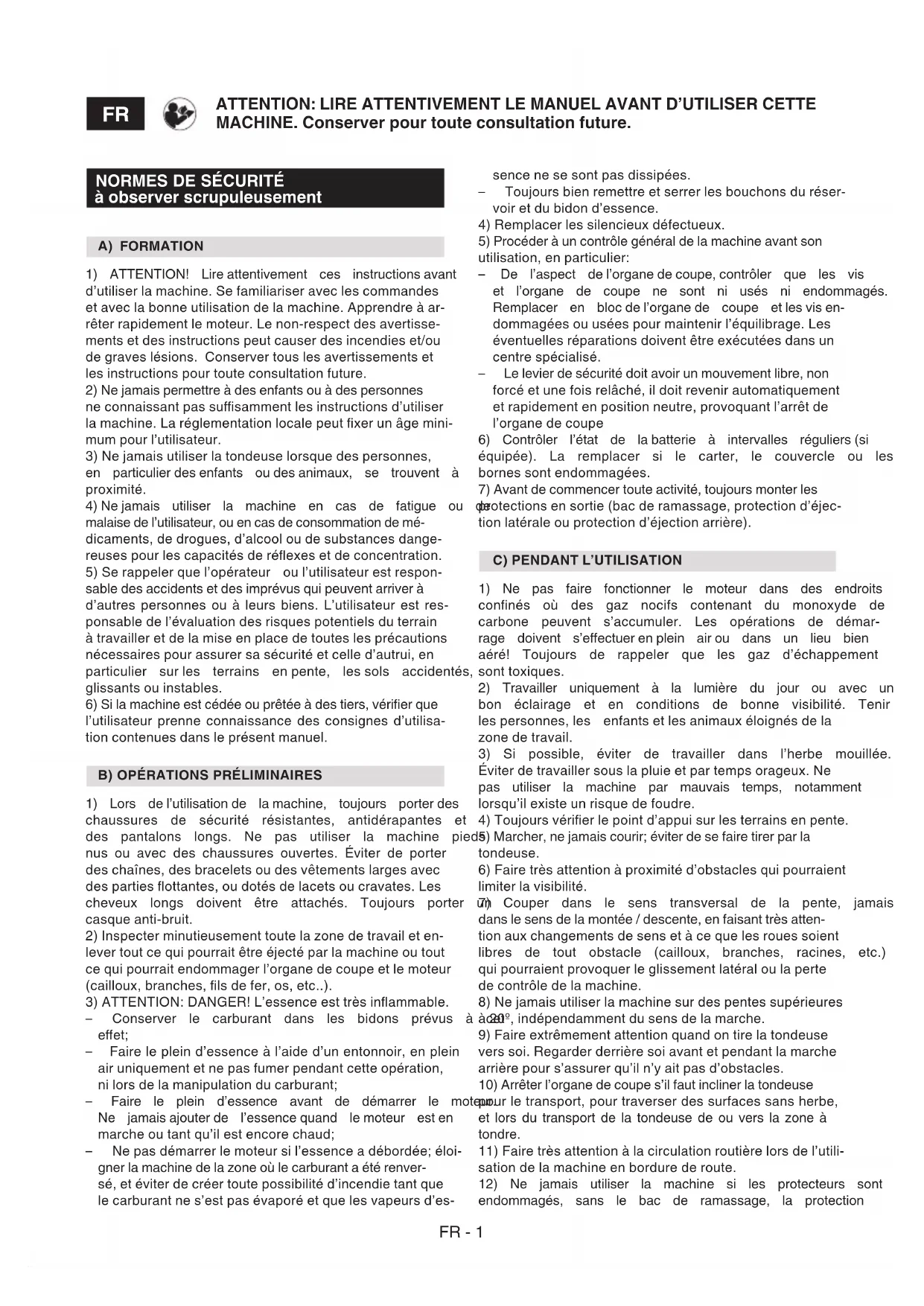

NORMES DE SÉCURITÉ à observer scrupuleusement

A) FORMATION

1) ATTENTION! Lire attentivement ces instructions avant d'utiliser la machine. Se familiariser avec les commandes et avec la bonne utilisation de la machine. Apprendre à arrêter rapidement le moteur. Le non-respect des avertissements et des instructions peut causer des incendies et/ou de graves lésions. Conserver tous les avertissements et les instructions pour toute consultation future.
2) Ne jamais permettre à des enfants ou à des personnes ne connaissant pas suffisamment les instructions d'utiliser la machine. La réglementation locale peut fixer un âge minimum pour l'utilisateur.
3) Ne jamais utiliser la tondeuse lorsque des personnes, en particulier des enfants ou des animaux, se trouvent à proximité.
4) Ne jamais utiliser la machine en cas de fatigue ou malaise de l'utilisateur, ou en cas de consommation de médicaments, de drogues, d'alcool ou de substances dangereuses pour les capacités de réflexes et de concentration.
5) Se rappeler que l'opérateur ou l'utilisateur est responsable des accidents et des imprévus qui peuvent arriver à d'autres personnes ou à leurs biens. L'utilisateur est responsable de l'évaluation des risques potentiels du terrain à travailler et de la mise en place de toutes les précautions nécessaires pour assurer sa sécurité et celle d'autrui, en particulier sur les terrains en pente, les sols accidentés, glissants ou instables.
6) Si la machine est cédée ou prêtée à des tiers, vérifier que l'utilisateur prenne connaissance des consignes d'utilisation contenues dans le présent manuel.

B) OPÉRATIONS PRÉLIMINAIRES

1) Lors de l'utilisation de la machine, toujours porter des chaussures de sécurité résistantes, antidérapantes et des pantalons longs. Ne pas utiliser la machine pie nus ou avec des chaussures ouvertes. Éviter de porter des chaînes, des bracelets ou des vêtements larges avec des parties flottantes, ou dotés de lacets ou cravates. Les cheveux longs doivent être attachés. Toujours porter casque anti-bruit.
2) Inspector minutieusement toute la zone de travail et en-lever tout ce qui pourrait être éjecté par la machine ou tout ce qui pourrait endommager l'organe de coupe et le moteur (cailloux, branches, fils de fer, os, etc..).
3) ATTENTION: DANGER! L'essence est très inflammable.

- Conserver le carburant dans les bidons prévus effet;

• Faire le plein d'essence à l'aide d'un entonnoir, en plein air uniquement et ne pas fumer pendant cette opération, ni lors de la manipulation du carburant;
• Faire le plein d'essence avant de démarrer le m Ne jamais ajouter de l'essence quand le moteur est en marche ou tant qu'il est encore chaud;
• Ne pas démarrer le moteur si l'essence a débordée; éloigner la machine de la zone où le carburant a été renversé, et éviter de créer toute possibilité d'incendie tant que le carburant ne s'est pas évaporé et que les vapeurs d'es-

sence ne se sont pas dissipées.

• Toujours bien remettre et serrer les bouchons du réservoir et du bidon d'essence.
  4) Remplacer les silencieux défectueux.
  5) Procéder à un contrôle général de la machine avant son utilisation, en particulier:

• De l'aspect de l'organe de coupe, contrôler que les vis et l'organe de coupe ne sont ni usés ni endommagés. Remplacer en bloc de l'organe de coupe et les vis endommagées ou usées pour maintenir l'équilibrage. Les éventuelles réparations doivent être exécutées dans un centre spécialisé.

• Le levier de sécurité doit avoir un mouvement libre, non forcé et une fois relâché, il doit revenir automatiquement et rapidement en position neutre, provoquant l'arrêt de l'organe de coupe
  6) Contrôler l'état de la batterie à intervalles réguliers (si équipée). La remplacer si le carter, le couvercle ou les bornes sont endommagées.
  7) Avant de commencer toute activité, toujours monter les protections en sortie (bac de ramassage, protection d'éjection latérale ou protection d'éjection arrière).

C) PENDANT L'UTILISATION

1) Ne pas faire fonctionner le moteur dans des endroits confinés où des gaz nocifs contenant du monoxyde de carbone peuvent s'accumuler. Les opérations de démarrage doivent s'effectuer en plein air ou dans un lieu bien aéré! Toujours de rappeler que les gaz d'échappement sont toxiques.
2) Travailler uniquement à la lumière du jour ou avec un bon éclairage et en conditions de bonne visibilité. Tenir les personnes, les enfants et les animaux éloignés de la zone de travail.
3) Si possible, éviter de travailler dans l'herbe mouillée. Éviter de travailler sous la pluie et par temps orageux. Ne pas utiliser la machine par mauvais temps, notamment lorsqu'il existe un risque de foudre.
4) Toujours vérifier le point d'appui sur les terrains en pente. d5) Marcher, ne jamais courir; éviter de se faire tirer par la tondeuse.
6) Faire très attention à proximité d'obstacles qui pourraient limiter la visibilité.
(7) Couper dans le sens transversal de la pente, jamais dans le sens de la montée / descente, en faisant très attention aux changements de sens et à ce que les roues soient libres de tout obstacle (cailloux, branches, racines, etc.) qui pourraient provoquer le glissement latéral ou la perte de contrôle de la machine.
8) Ne jamais utiliser la machine sur des pentes supérieures à 20°, indépendamment du sens de la marche.
9) Faire extrêmement attention quand on tire la tondeuse vers soi. Regarder derrière soi avant et pendant la marche arrière pour s'assurer qu'il n'y ait pas d'obstacles.
10) Arrêter l'organe de coupe s'il faut incliner la tondeuse pour le transport, pour traverser des surfaces sans herbe, et lors du transport de la tondeuse de ou vers la zone à tondre.
11) Faire très attention à la circulation routière lors de l'utilisation de la machine en bordure de route.
12) Ne jamais utiliser la machine si les protecteurs sont endommagés, sans le bac de ramassage, la protection

d'éjection latérale ou la protection d'éjection arrière.

13) Faire très attention à proximité d'escarpements, de fossés ou de talus.
14) Démarrer le moteur avec précaution en suivant les instructions et en tenant les pieds éloignés de l'organe coupe.
15) Ne pas incliner la tondeuse pour le démarrage. Effectuer le démarrage sur une surface plate et sans obstacles ni herbe haute.
16) Ne jamais approcher les mains et les pieds à proximité ou en-dessous des pièces rotatives. Toujours rester à distance de l'ouverture d'éjection.
17) Ne jamais soulever ni transporter la tondeuse lorsque le moteur est en marche.
18) Ne pas modifier ou désactiver les systèmes de sécurité.
19) Ne pas modifier les réglages du moteur, ni mettre moteur en surrégime.
20) Ne pas toucher les composants du moteur qui chauffent pendant l'utilisation. Risque de brûlures.
20) Pour les modèles à traction, avant de démarrer le moteur, déclencher l'embrayage de la transmission aux roues.
22) Utiliser les équipements approuvés par le fabricant de la machine uniquement.
23) Ne pas utiliser la machine si les équipements / appareils ne sont pas installés aux endroits prévus.
24) Désactiver l'organe de coupe, arrêter le moteur et débrancher le câble de la bougie (en s'assurant que toutes les parties en mouvement sont complètement arrêtées):

Pendant le transport de la machine.

• À chaque fois que la machine est laissée sans surveillance. Pour les modèles avec démarrage électrique, enlever aussi la clé de contact.
• Avant de supprimer les causes de blocage ou de déboucher la goulotte d'éjection.
• Avant toute opération de contrôle, de nettoyage réparation de la machine.
• Après avoir heurté un corps étranger. Vérifier si la chine est endommagée et effectuer les réparations nécessaires avant de l'utiliser à nouveau.
  25) Désactiver l'organe de coupe et arrêter le moteur.
• Avant de faire le plein de carburant.
• À chaque fois qu'on enlève ou remonte le bac de ramassage.
• À chaque fois qu'on enlève ou remonte le déflecteur d'éjection latérale.
• Avant de régler la hauteur de coupe si cette opération ne peut pas être effectuée depuis le poste du conducteur.
  26) Pendant le travail, toujours maintenir la distance de sécurité par rapport à l'organe de coupe rotatif, qui est donnée par la longueur du guidon.
  27) Réduire le régime du moteur avant de l'arrêter. À la fin du travail, fermer l'alimentation du carburant en suivant les instructions fournies par le manuel..
  28) ATTENTION – En cas de ruptures ou d'accidents pendant l'utilisation de la machine, arrêter immédiatement moteur et éloigner la machine afin de ne pas provoquer de dommages supplémentaires; en cas d'accidents avec lésions personnelles ou à des tiers, activer immédiatement les procédures d'urgence les mieux adaptées à la situation en cours et s'adresser à une structure médicale pour la dispense des soins nécessaires. Enlever soigneusement les éventuels détritus qui, si ignorés, pourraient causer dommages ou des lésions aux personnes ou aux animaux.
  29) ATTENTION - Le niveau de bruit et de vibrations diqués par cette notice sont les valeurs maximum d'utilisation de la machine. L'utilisation d'un élément de coupe non équilibré, d'une vitesse de mouvement excessive

l'absence d'entretien ont une influence significative sur les émissions sonores et les vibrations. Il faut donc adopter des mesures préventives afin d'éliminer tout dommage possible dû à un bruit élevé et aux contraintes issues des vidactions; veiller à l'entretien de la machine, porter un casque anti-bruit, faire des pauses pendant le travail.

D) ENTRETIEN ET ENTREPOSAGE

1) ATTENTION! – Détacher le câble de la bougie et lire les instructions correspondantes avant toute intervention de nettoyage ou d'entretien. Porter des vêtements appropriés et des gants de travail dans toutes les situations entraînant un risque pour les mains.
2) ATTENTION! Ne jamais utiliser la machine si certaines de ses pièces sont usées ou endommagées. Les pièces défectueuses ou détériorées doivent être remplacées et ne doivent jamais être réparées. Utiliser les pièces de rechange originales uniquement: l'utilisation de pièces de rechange non originales et/ou montées de manière incorrecte compromet la sécurité de la machine, peut provoquer des accidents ou des lésions personnelles et dégage le constructeur de toute obligation ou responsabilité.
3) Toutes les interventions de réglage et d'entretien qui ne sont pas décrites dans ce manuel doivent être exécutées par le revendeur ou un centre spécialisé disposant des connaissances et des équipements nécessaires pour que le travail soit exécuté correctement, en maintenant le niveau de sécurité de la machine d'origine. Les opérations exécutées dans des structures inadéquates ou par des personnes non qualifiées entraînent la caducité de toute forme de garantie que ce soit et de toute obligation ou responsabilité du fabricant.
4) Après chaque utilisation, débrancher le câble de la bougée et contrôler les éventuels dommages.
5) Maintenir tous les écrous et les vis serrés afin d'assurer matoujours des conditions de fonctionnement sûres. Un entretien régulier est essentiel pour la sécurité et le maintien du niveau de performances.
6) Contrôler régulièrement que les vis de l'organe de coupe soient bien serrées.
7) Porter des gants de travail pour manipuler l'organe de coupe, pour le démonter ou le remonter.
cteu8) Faire attention à l'équilibrage de l'organe de coupe quand il est affuté. Toutes les opérations concernant l'organe de coupe (démontage, affûtage, équilibrage, remontage et/ou remplacement) sont des travaux compliqués qui demandent une compétence spécifique outre à l'utilisation d'équipements spéciaux; pour des raisons de sécurité, il faut donc toujours les faire exécuter dans un centre spécialisé.
9) Pendant les opérations de réglage de la machine, faire attention afin d'éviter de se coincer les doigts entre l'organe de coupe en mouvement et les parties fixes de la machine.
10) Ne pas toucher l'organe de coupe avant que le câble de la bougie ne soit débranché et que l'organe de coupe ne soit complètement à l'arrêt. Pendant les interventions sur l'organe de coupe, faire attention car l'organe de coupe peut pivoter, même si le câble de la bougie est débranché.
11) Contrôler à intervalles réguliers la protection d'éjection latérale ou la protection d'éjection arrière et le bac de ra-lesassage. Les remplacer si endommagés.
12) Remplacer les étiquettes indiquant les instructions ou les avertissements, si endommagées.
13) Placer la machine dans un lieu inaccessible aux enfants.
t14) Ne pas entreposer la machine avec du carburant dans

le réservoir dans un endroit où les vapeurs d'essencehine, le moteur et l'organe de coupe s'arrêtent dans les pourraient atteindre une flamme, une étincelle ou une forte secondes qui suivent.

15) Laisser refroidir le moteur avant de ranger la machine à un endroit quelconque.
16) Pour réduire le risque d'incendie, débarrasser le moteur, le silencieux d'échappement, le compartiment de la batterie et la zone d'entreposage de l'essence des résidus d'herbe, de feuilles ou d'excès de graisse. Toujours vider le bac de ramassage et ne pas laisser de récipients avec l'herbe coupée à l'intérieur d'un local.
16) Pour réduire le risque d'incendie, contrôler rérement la présence de pertes d'huile et/ou de carburant.
18) Si le réservoir doit être vidangé, effectuer cette opération en plein air et lorsque le moteur est froid.

1) À chaque fois qu'il est nécessaire de déplacer, soulever, transporter ou incliner la machine, il faut:
- Porter des gants de travail robustes.
- Prendre la machine par des points qui offrent une prise sûre, en tenant compte du poids et de sa répartition.
- Employer un nombre de personnes adapté au poids de la machine et aux caractéristiques du moyen de transport ou du lieu où la machine doit être placée ou retirée.
- S'assurer que la manutention de la machine ne produit pas de fuites d'essence ou ne provoque pas de mages ou de lésions.
2) Pendant le transport, bien attacher la machine par des cordes ou des chaînes.

G) PROTECTION DE L'ENVIRONNEMENT

La protection de l'environnement doit être un aspect important et prioritaire dans l'utilisation de la machine, au profit de la société civile et de l'environnement dans lequel nous vivons. Éviter de déranger le voisinage.

• Suivre scrupuleusement les normes locales pour mination des emballages, des huiles, de l'essence, des pièces détériorées ou de tout élément ayant un important sur l'environnement; ces déchets ne doive pas être jetés à la poubelle, mais doivent être séparés et confiés aux centres de collecte prévus, qui procèderont au recyclage des matériaux.
• Suivre scrupuleusement les normes locales pour l'élimination des déchets après la coupe.
• Au moment de la mise hors service, ne pas abandonner la machine dans la nature, mais contacter un centre de collecte, selon les normes locales en vigueur.

CONNAÎTRE LA MACHINE

DESCRIPTION DE LA MACHINE ET CHAMP D'APPLICATION

Cette machine est un équipement de jardinage et plus précisément une tondeuse à gazon à conducteur à pied.

La machine est composée pour l'essentiel d'un moteur actionnant un organe de coupe contenu dans un carter, équipé de roues et d'un guidon.

Le conducteur est en mesure de conduire la machine d'actionner les commandes principales en se tenant toujours derrière le guidon et donc à distance de sécurité de l'organe de coupe rotatif. Si l'opérateur s'éloigne de la ma-

Usage prévu

Cette machine a été conçue et construite pour couper l'herbe dans les jardins et zones d'herbe d'une surface appropriée à la capacité de coupe, effectuée en présence d'un conducteur à pied..

Cette machine peut:

régulière couper l'herbe, la broyer et la déposer sur le terrain (effet mulching»);

• couper l'herbe et l'éjecter latéralement (pour les machines prédisposées).

Typologie d'utilisateur

Cette machine est destinée à être utilisée par des particuliers, à savoir des opérateurs non professionnels. Cette machine est destinée à un «usage amateur».

Usage impropre

Tout usage autre que ceux cités ci-dessus peut se révé- ler dangereux et nuire aux personnes et/ou aux choses.

Font partie de l'usage impropre (à titre d'exemple, mais dorpas seulement):

- Transporter sur la machine des personnes, des enfants ou des animaux.

- Se faire transporter par la machine.

- Utiliser la machine pour remorquer ou pousser des charges.

- Utiliser la machine pour régulariser les haies ou pour couper la végétation non herbeuse.

- Utiliser la machine à plusieurs.

- Actionner l'organe rotatif sur des sections non herbeuses.

l'éli- PLAQUE D'IDENTIFICATION ET COMPOSANTS effe DE LA MACHINE (voir figures aux pages ii)

1. Niveau de puissance acoustique

2. Marque de conformité

3. Année de fabrication

4. Type de tondeuse

5. Numéro de série

6. Nom et adresse du fabricant

7. Code article

8. Puissance nominale et vitesse du moteur au régime maximal d'utilisation

9. Masse de la machine avec réservoir vide en kg

10. Carter

11. Moteur
12. Organe de coupe
    14a. Déflecteur d'éjection latérale (si prévu)
    14b. Protecteur d'éjection latérale (si prévue)
13. Guidon
14. Variateur de vitesse
15. Levier frein moteur / organe de coupe
16. Levier embrayage traction

et

Immédiatement après l'achat de la machine, écrire les numéros d'identification (3, 4 et 5) dans les espaces prévus à la dernière page du manuel.

DESCRIPTION DES SYMBOLES INDIQUÉS SUR LES COMMANDES (où prévus)

1. Lent
2. Rapide
3. Starter
4. Arrêt moteur
5. Traction embrayée
6. Repos
7. Démarrage moteur

PRESCRIPTIONS DE SÉCURITÉ - Il faut utiliser la ton-deuse avec prudence. Dans ce but, des pictogrammes

destinés à vous rappeler les principales précautions d'utilisation ont été placés sur la machine. Leur signification est expliquée ci-après. Nous vous recommandons également de lire attentivement les consignes de sécurité données au chapitre prévu du présent manuel.

Remplacer les étiquettes endommagées ou illisibles.

1. Attention: Lire le manuel d'instructions avant d'utiliser la machine.
2. Risque de projection. Tenir les personnes à l'extérieur de la zone de travail pendant l'utilisation.
3. Risque de coupures. Organe de coupe en mouvement. Ne pas introduire les mains et les pieds à l'intérieur du siège de l'organe de coupe. Enlever le capuchon de la bougie et lire les instructions avant toute opération d'entretien ou de réparation.
4. Risque de coupures. Organe de coupe. Ne pas introduire les mains et les pieds à l'intérieur du siège de l'organe de coupe.
5. Attention aux surfaces chaudes!

MODE D'EMPLOI

Pour le moteur et la batterie (si prévue), lire attentivement les manuel d'utilisation correspondants.

REMARQUE - Le rapport entre les références contenues dans le texte et les figures correspondantes (situées aux pages iii e suivantes) est indiqué par le numéro précédant chaque paragraphe.

1. TERMINER LE MONTAGE

REMARQUE La machine peut être fournie avec certains composants déjà montés.

ATTENTION! Le déballage de la machine et l'achèvement du montage doivent être effectués sur une surface plane et solide, avec un espace suffisant pour la manutention de la machine et des emballages, en utilisant toujours les outils appropriés.

Les emballages doivent être éliminés selon les dispositions locales en vigueur.

1.1 Montage du guidon

1.2 Connexion batterie

- Modèles avec démarrage électrique à bouton

Insérer la batterie dans le compartiment situé sur le moteur prévu à cet effet (par. 3.2b, "II - III").

2. DESCRIPTION DES COMMANDES

REMARQUE La signification des symboles indiqués sur les commandes est expliquée aux pages précédentes.

2.2 Levier frein moteur / organe de coupe

Le frein de l'organe de coupe est commandé par le levier (1), qui devra être maintenu contre le guidon pour le démarrage et pendant le fonctionnement de la tondeuse.

Le moteur s'arrête quand le levier est relâché

CPO (contrôle de présence de l'opérateur) Déverrouillage du levier : arrêt du moteur.

2.3 Levier embrayage traction (si présent)

Pour les modèles avec traction, la tondeuse avance en poussant le levier (1) contre le guidon.

La tondeuse s'arrête quand on relâche le levier.

Le démarrage du moteur doit toujours se faire quand la traction n'est pas embrayée.

Activation de la transmission.

ATTENTION! Pour éviter d'endommager la transmission, éviter de tirer la machine vers l'arrière quand la transmission est embrayée.

2.4 Commande variateur de vitesse (si prévue)

Sur les modèles avec traction, le variateur de vitesse (si prévu) permet de régler la vitesse d'avancement.

Le réglage se fait en déplaçant le levier (1) selon les instructions indiquées à proximité du levier.

IMPORTANT Pour passer d'une vitesse à l'autre, il faut que le moteur soit en marche et que la traction soit embrayée. Ne pas toucher la commande du variateur quand le moteur est à l'arrêt. Cette opération pourrait endommager le variateur.

REMARQUE Si la machine n'avance pas avec la commande en position « il suffit de mettre le levier sur « » et de suite après de le remettre sur «

2.5 Réglage de la hauteur de coupe

La hauteur de coupe se règle à l'aide des leviers prévus à cet effet (1).

Il faudra régler les quatre roues à la même hauteur. EXÉCUTER CETTE OPÉRATION QUAND L'ORGANE DE COUPE EST À L'ARRÊT.

2.6 Réglage du guidon

Exécuter cette opération quand l'organe de coupe est à l'arrêt.

3. COUPER L'HERBE

3.1a Préparation pour la coupe et le broyage de l'herbe (fonction «mulching»)

- Pour les modèles avec éjection latérale : s'assurer que la protection d'éjection latérale (2) soit abaissé et bloqué par le levier de sécurité (1).

3.1b Préparation pour la coupe et l'éjection latérale

de l'herbe (si prévue)

• Pousser légèrement le levier de sécurité (1) et soulever la protection d'éjection latérale (2).
• Insérer le déflecteur d'éjection latérale (3) comme indiqué sur la figure.
• Refermer la protection d'éjection latérale (2) de sorte que le déflecteur d'éjection latérale (3) soit bloqué.

Pour retirer le déflecteur d'éjection latérale :

• Pousser légèrement le levier de sécurité (1) et soulever la protection d'éjection latérale (2).
• Décrocher le déflecteur d'éjection latérale (3).

3.2 Démarrage du moteur

Pour le démarrage, suivre les indications du livret du moteur.

3.2a

- Modèles avec démarrage manuel ("I")

Tirer le levier du frein de l'organe de coupe (1) guidon et donner un coup décisif à la poignée du câble de démarrage (2).

3.2b

• Modèles avec démarrage électrique à bouton ("II - III")
• Insérer la batterie dans le compartiment situé sur le moteur prévu à cet effet (4); (suivre les instructions figurant dans le manuel d'utilisation du moteur).
• Insérer la clé à fond (si présente) (5).
• Tirer le levier du frein moteur / organe de coupe contre le guidon (1).

REMARQUE Le levier frein moteur / organe de coupe doit être maintenu embrayé pour éviter l'arrêt du moteur.

- Appuyer sur le bouton de démarrage et le maintenir appuyé jusqu'au démarrage du moteur (6).

3.3 Couper la pelouse

La pelouse aura un meilleur aspect si les coupes sont toujours effectuées à la même hauteur, et alternativement dans les deux sens.

Une machine dotée du système «MULCHING» coupe l'herbe, la broie et la répand sur la pelouse. Il n'est donc pas nécessaire de ramasser l'herbe coupée.

Pour obtenir les meilleurs résultats avec «MULCHING», respecter les points suivants:

1. Ne pas couper l'herbe trop courte. Couper seulement 1/3 de la hauteur de l'herbe.
2. Le carter doit toujours être propre (au-dessous).
3. Toujours utiliser un organe de coupe bien affûté.
4. Éviter de couper l'herbe quand elle est mouillée. Celle-ci s'accumule plus facilement sous le carter quand elle est mouillée et le résultat de la coupe empire considérablement.

Conseils pour l'entretien de la pelouse

Chaque type d'herbe présente des caractéristiques différentes, et peut donc demander différents modes d'entretien de la pelouse; toujours lire les indications des confections des semences sur la hauteur de coupe rapportée aux conditions de croissance de la zone d'intervention.

Il faut prendre en compte que la majeure partie de l'herbe est composée d'une tige et d'une feuille ou plus feuilles sont coupées dans leur totalité, la pelouse s'abîme et la repousse sera plus difficile.

En règle générale, les indications suivantes sont valables:

• une coupe trop basse provoque des arrachements et des éclaircissages du gazon, en donnant un aspect «à taches»;
• en été, la coupe doit être plus haute pour éviter le dessèchement du terrain;
• ne pas couper l'herbe quand elle est mouillée; cela peut réduire l'efficacité de l'organe de coupe pour l'herbe qui s'y attache et provoquer des amas d'herbe coupée dans le gazon.
• si l'herbe est particulièrement haute, il convient de faire une première tonte à la hauteur maximum permise par la machine, suivie d'une deuxième tonte deux ou trois jours après.

3.4 Fin du travail

Quand l'herbe est coupée, relâcher le levier (1) du frein et contrédébrancher le capuchon de la bougie (2).

- Modèles avec démarrage électrique à bouton

Appuyer sur la languette (5) et retirer la clé d'autorisation (4).

Avant d'effectuer tout type d'intervention, ATTENDRE L'ARRÊT DE L'ORGANE DE COUPE.

4. ENTRETIEN PÉRIODIQUE

Conserver la tondeuse dans un endroit sec.

IMPORTANT Il est indispensable d'effectuer un entretien régulier et soigné, au moins une fois par an, pour maintenir dans le temps les niveaux de sécurité et les performances originelles de la machine.

Toutes les opérations de réglage ou d'entretien doivent être effectuées lorsque le moteur est à l'arrêt et le câble de la bougie débranché.

1) Porter des gants de travail résistants avant toute intervention de nettoyage, d'entretien ou de réglage de la machine.
2) Nettoyer la machine chaque opération de tonte; enlever les débris d'herbes et la boue qui se sont accuérables à l'intérieur du carter, pour éviter qu'en séchant ils ne rendent la prochaine mise en route particulièrement difficile.
3) Il est possible que le vernis de la partie interne du car-ter se détache dans le temps dû à l'action abrasive de l'herbe coupée. Dans ce cas il faut intervenir dans les plus brefs délais en retouchant le vernis avec une peinture antirouille, afin de prévenir la formation de la rouille qui entraînerait la corrosion du métal.
4) Au cas où il serait nécessaire d'accéder à la partie inférieure, incliner la machine du côté indiqué par le manuel du moteur uniquement, en observant les instructions correspondantes et en s'assurant de la stabilité de la machine avant d'effectuer toute intervention que ce soit.
5) Éviter de verser l'essence sur les pièces en plastique du moteur ou de la machine, pour éviter de les endommager et nettoyer immédiatement toute trace d'essence éventuellement versée. La garantie ne couvre pas les dommages aux pièces en plastique causés par l'essence.
6) Dans les modèles avec AVS : en cas de vibrations

anormales sur le guidon, contrôler l'état des manchons anti-vibration et contacter votre Revendeur.

7) Pour s'assurer du bon fonctionnement et de la durée de la machine, il est recommandé de remplacer périodiquement l'huile du moteur, selon la périodicité indiquée par le manuel d'utilisation du moteur.

La vidange de l'huile peut être effectuée par un centre spécialisé ou en l'aspirant par l'orifice de remplissage à l'aide d'une seringue, en tenant compte qu'il est possible de devoir répéter l'opération plusieurs fois s'assurer que le réservoir est complètement vide.

S'assurer d'avoir fait l'appoint du niveau d'huile avant d'utiliser à nouveau la machine.

IMPORTANT Ne jamais utiliser d'eau à haute pression.

4.1 Entretien de l'organe de coupe

Toute intervention sur l'organe de coupe doit être effectuée dans un centre spécialisé, qui dispose des équipements les mieux adaptés.

L'utilisation d'un organe de coupe a été prévu pour cette machine dont le code est indiqué au tableau de la page vi. Étant donné l'évolution du produit, l'organe de coupe cité ci-dessus pourrait être remplacé à l'avenir par un autr organe, ayant des caractéristiques analogues d'interchangeabilité et de sécurité de fonctionnement.

4.2 Réglage de la traction

- Modèle 474:

Pour les modèles avec traction, enlever 1 ou 2 fois par an le protecteur (1) en dévissant les vis (2); avec une brosse ou de l'air comprimé, procéder ensuite à un nettoyag minutieux en éliminant l'herbe ou la saleté de la zone autour de la transmission et de la courroie. Toujours remonter le protecteur (1).

- Modèle 504:

Pour les modèles avec traction, enlever 1 ou 2 fois par an la protection (1) en dévissant les vis (2) et détacher les dispositifs d'accrochage (3); avec une brosse ou l'air comprimé procéder ensuite à un nettoyage minutieux en éliminant l'herbe ou les saletés de la zone autour de la transmission et de la courroie. Toujours remonter la protection (1).

4.3 Recharge de la batterie (si prévue)

- Modèles avec démarrage électrique à bouton

Pour les instructions relatives à l'autonomie, la recharge, le stockage et l'entretien de la batterie, suivre les instructions figurant dans le manuel d'utilisation du moteur.

4.4 Réglage du câble du variateur (si prévu)

Ce réglage est nécessaire quand le levier (1) a tendance à ne pas rester en position «

Avec le levier (1) en position « » tourner le tendeur de réglage (2) du câble dans le sens indiqué par la flèche juste ce qu'il est nécessaire afin que le levier reste en position.

IMPORTANT Le réglage doit être effectué quand le moteur est éteint.

5. STOCKAGE

Lorsque la machine doit être stockée :

1. démarrer le moteur et le maintenir en marche au minimum jusqu'à l'arrêt de façon à consommer tout le carburant qui reste dans le carburateur ;
2. nettoyer avec soin la machine (par. 7.4) ;
3. vérifier l'état de la machine ;

4. Stocker la machine :

• dans un endroit sec ;
• à l'abri des intempéries ;
• dans un endroit inaccessible aux enfants ;
• en s'assurant d'avoir retiré les clés ou les outils utilisés pour l'entretien.

pour6. DIAGNOSTIC

Que faire si ...
Origine du problème Action	corrective
1. La tondeuse à essence ne fonctionne pas.
Absence d’huile ou d’essence dans le moteur	Contrôler des niveaux d’huile et d’essence
La bougie et le filtre ne sont pas en bon état	Nettoyer la bougie et le filtre qui peuvent être encrassés ou les remplacer
L’essence na pas été vidée de la tondeuse à la fin de la saison précédente	Il est possible que le flotteur soit bloqué; penchez la tondeuse du côté du carburateur
2. L’herbe est difficile à couper
L’organe de coupe n’est pas en bon état	Affiler l’organe de coupe ou le remplacer
3. La machine commence à vibrer de manière anormale
Pièces endommagées ou desserrées	Arrêter le moteur et débrancher le câble de la bougieVérifier les éventuels dommages.Contrôler s’il y a des pièces desserrées et les serrerLes contrôles, remplacements ou réparations doivent être effectués par un centre spécialisé

En cas de doute ou de problème, veuillez contacter le service après-vente le plus proche ou votre revendeur.

« », pa da je odmah vratite u položaj « ».

FR • Le contenu et les images du présent manuel d'utilisation ont été réalisés pour le compte de ST. S.p.A. et sont protégés par un droit d'auteur - Toute reproduction ou modification non autorisée, même partielle, du document, est interdite.

Cet appareil, ses accessoires, piles et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÉTERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
