KÄYTTÖOHJE Multiclip 547 S STIGA

Kävellen ohjattava ruohonleikkuri

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

[2]   Nimellisteho * [3]   Moottorin maksimaalinen toimintanopeus * [4]   Laitteen kuivapaino * [5]   Leikkuuleveys [6]   Akustisen paineen taso [7]   Mittauksen epävarmuus [8] Mitattu äänitehotaso [9] Taattu äänitehotaso [10] Tärinätaso [12]   Leikkuuvälineen koodi [13] Lisävarusteet [14]   Silppuamisvarusteet

• (*) Ilmoitettu painoalue riippuu  asennetusta moottorista ja mallin  kokoonpanosta.

• Määrättyä arvoa varten, viittaa  laitteen tunnuslaatassa annettuihin tietoihin.

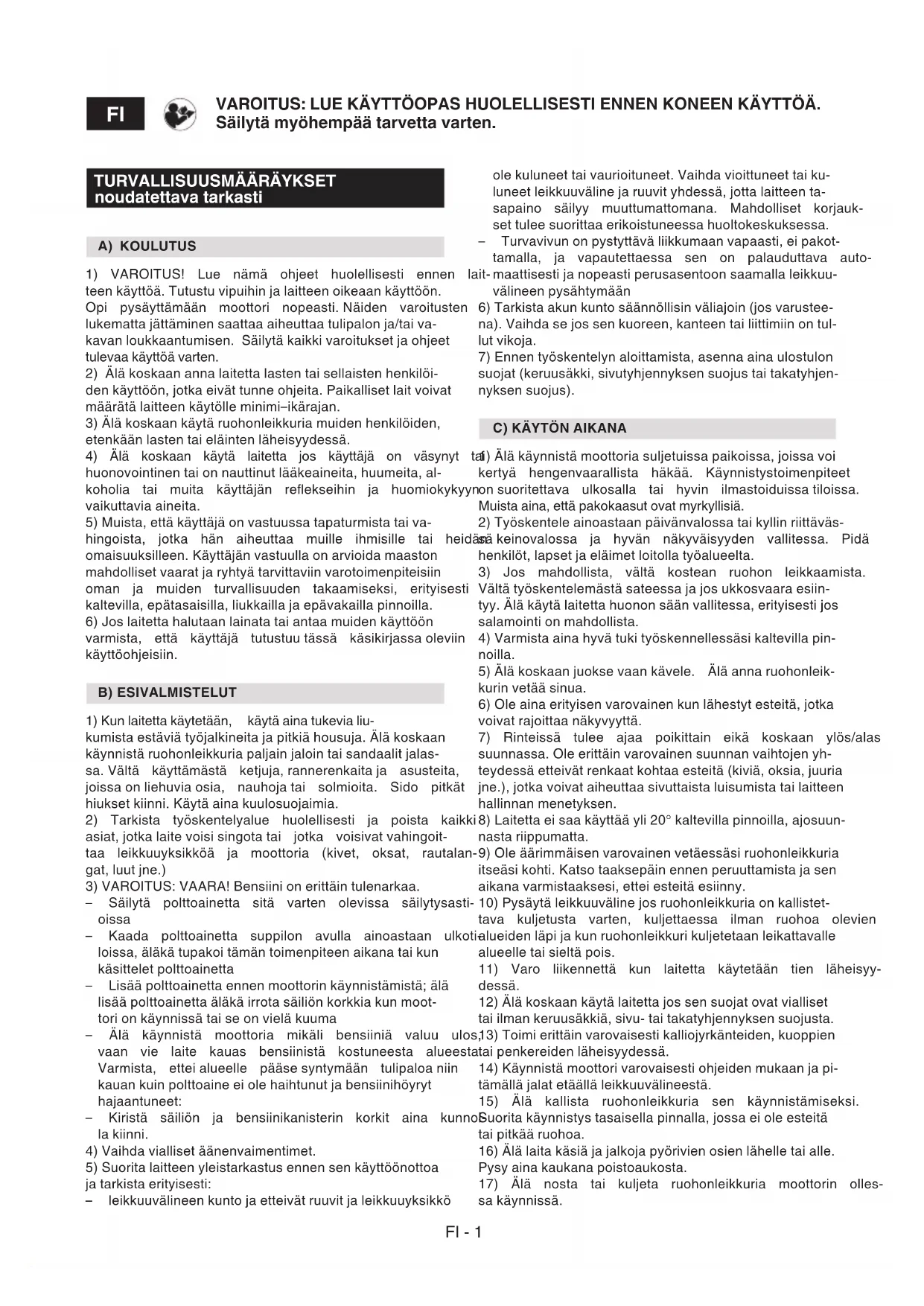

noudatettava tarkasti A) KOULUTUS 1)  VAROITUS!  Lue  nämä  ohjeet  huolellisesti  ennen  lait- teen käyttöä. Tutustu vipuihin ja laitteen oikeaan käyttöön.  Opi  pysäyttämään  moottori  nopeasti. Näiden  varoitusten  lukematta jättäminen saattaa aiheuttaa tulipalon ja/tai va- kavan loukkaantumisen.  Säilytä kaikki varoitukset ja ohjeet  tulevaa käyttöä varten.  2)  Älä koskaan anna laitetta lasten tai sellaisten henkilöi- den käyttöön, jotka eivät tunne ohjeita. Paikalliset lait voivat  määrätä laitteen käytölle minimi–ikärajan. 3) Älä koskaan käytä ruohonleikkuria muiden henkilöiden,  etenkään lasten tai eläinten läheisyydessä.  4)  Älä  koskaan  käytä  laitetta  jos  käyttäjä  on  väsynyt  tai  huonovointinen tai on nauttinut lääkeaineita, huumeita, al- koholia  tai  muita  käyttäjän  reekseihin  ja  huomiokykyyn  vaikuttavia aineita. 5) Muista, että käyttäjä on vastuussa tapaturmista tai va- hingoista,  jotka  hän  aiheuttaa  muille  ihmisille  tai  heidän  omaisuuksilleen. Käyttäjän vastuulla on arvioida maaston  mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin  oman  ja  muiden  turvallisuuden  takaamiseksi,  erityisesti  kaltevilla, epätasaisilla, liukkailla ja epävakailla pinnoilla. 6) Jos laitetta halutaan lainata tai antaa muiden käyttöön  varmista,  että  käyttäjä  tutustuu tässä  käsikirjassa oleviin  käyttöohjeisiin.  B) ESIVALMISTELUT 1) Kun laitetta käytetään,   käytä aina tukevia liu- kumista estäviä työjalkineita ja pitkiä housuja. Älä koskaan  käynnistä ruohonleikkuria paljain jaloin tai sandaalit jalas- sa. Vältä  käyttämästä  ketjuja, rannerenkaita ja  asusteita,  joissa on liehuvia osia,  nauhoja tai  solmioita.  Sido  pitkät  hiukset kiinni. Käytä aina kuulosuojaimia. 2)  Tarkista  työskentelyalue  huolellisesti  ja  poista  kaikki  asiat, jotka laite voisi singota tai  jotka  voisivat vahingoit- taa  leikkuuyksikköä  ja  moottoria  (kivet,  oksat,  rautalan- gat, luut jne.) 3) VAROITUS: VAARA! Bensiini on erittäin tulenarkaa. –   Säilytä  polttoainetta  sitä  varten  olevissa  säilytysasti- oissa –   Kaada  polttoainetta  suppilon  avulla  ainoastaan  ulkoti- loissa, äläkä tupakoi tämän toimenpiteen aikana tai kun  käsittelet polttoainetta –   Lisää polttoainetta ennen moottorin käynnistämistä; älä  lisää polttoainetta äläkä irrota säiliön korkkia kun moot- tori on käynnissä tai se on vielä kuuma  –   Älä  käynnistä  moottoria  mikäli  bensiiniä  valuu  ulos,  vaan  vie  laite  kauas  bensiinistä  kostuneesta  alueesta.  Varmista,  ettei alueelle  pääse syntymään  tulipaloa niin  kauan kuin polttoaine ei ole haihtunut ja bensiinihöyryt  hajaantuneet: –   Kiristä  säiliön  ja  bensiinikanisterin  korkit  aina  kunnol- la kiinni. 4) Vaihda vialliset äänenvaimentimet. 5) Suorita laitteen yleistarkastus ennen sen käyttöönottoa  ja tarkista erityisesti: –   leikkuuvälineen kunto ja etteivät ruuvit ja leikkuuyksikkö 

VAROITUS: LUE KÄYTTÖOPAS HUOLELLISESTI ENNEN KONEEN KÄYTTÖÄ. Säilytä myöhempää tarvetta varten. ole kuluneet tai vaurioituneet. Vaihda vioittuneet tai ku- luneet leikkuuväline ja ruuvit yhdessä, jotta laitteen ta- sapaino  säilyy  muuttumattomana.  Mahdolliset  korjauk- set tulee suorittaa erikoistuneessa huoltokeskuksessa. –   Turvavivun on pystyttävä liikkumaan vapaasti, ei pakot- tamalla,  ja  vapautettaessa  sen  on  palauduttava  auto- maattisesti ja nopeasti perusasentoon saamalla leikkuu- välineen pysähtymään 6) Tarkista akun kunto säännöllisin väliajoin (jos varustee- na). Vaihda se jos sen kuoreen, kanteen tai liittimiin on tul- lut vikoja. 7) Ennen työskentelyn aloittamista, asenna aina ulostulon  suojat (keruusäkki, sivutyhjennyksen suojus tai takatyhjen- nyksen suojus).

1) Älä käynnistä moottoria suljetuissa paikoissa, joissa voi  kertyä  hengenvaarallista  häkää.  Käynnistystoimenpiteet  on suoritettava  ulkosalla  tai  hyvin  ilmastoiduissa tiloissa.  Muista aina, että pakokaasut ovat myrkyllisiä.  2) Työskentele ainoastaan päivänvalossa tai kyllin riittäväs- sä keinovalossa  ja  hyvän  näkyväisyyden  vallitessa.  Pidä  henkilöt, lapset ja eläimet loitolla työalueelta. 3)  Jos  mahdollista,  vältä  kostean  ruohon  leikkaamista.  Vältä työskentelemästä sateessa ja jos ukkosvaara esiin- tyy. Älä käytä laitetta huonon sään vallitessa, erityisesti jos  salamointi on mahdollista. 4) Varmista aina hyvä tuki työskennellessäsi kaltevilla pin- noilla. 5) Älä koskaan juokse vaan kävele.  Älä anna ruohonleik- kurin vetää sinua. 6) Ole aina erityisen varovainen kun lähestyt esteitä, jotka  voivat rajoittaa näkyvyyttä.  7)  Rinteissä  tulee  ajaa  poikittain  eikä  koskaan  ylös/alas  suunnassa. Ole erittäin varovainen suunnan vaihtojen yh- teydessä etteivät renkaat kohtaa esteitä (kiviä, oksia, juuria  jne.), jotka voivat aiheuttaa sivuttaista luisumista tai laitteen  hallinnan menetyksen. 8) Laitetta ei saa käyttää yli 20° kaltevilla pinnoilla, ajosuun- nasta riippumatta.   9) Ole äärimmäisen varovainen vetäessäsi ruohonleikkuria  itseäsi kohti. Katso taaksepäin ennen peruuttamista ja sen  aikana varmistaaksesi, ettei esteitä esiinny. 10) Pysäytä leikkuuväline jos ruohonleikkuria on kallistet- tava  kuljetusta  varten,  kuljettaessa  ilman  ruohoa  olevien  alueiden läpi ja kun ruohonleikkuri kuljetetaan leikattavalle  alueelle tai sieltä pois. 11)  Varo  liikennettä  kun  laitetta  käytetään  tien  läheisyy- dessä. 12) Älä koskaan käytä laitetta jos sen suojat ovat vialliset  tai ilman keruusäkkiä, sivu- tai takatyhjennyksen suojusta.  13) Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien  tai penkereiden läheisyydessä.  14) Käynnistä moottori varovaisesti ohjeiden mukaan ja pi- tämällä jalat etäällä leikkuuvälineestä. 15)  Älä  kallista  ruohonleikkuria  sen  käynnistämiseksi.  Suorita käynnistys tasaisella pinnalla, jossa ei ole esteitä  tai pitkää ruohoa.  16) Älä laita käsiä ja jalkoja pyörivien osien lähelle tai alle.  Pysy aina kaukana poistoaukosta. 17)  Älä  nosta  tai  kuljeta  ruohonleikkuria  moottorin  olles- sa käynnissä.FI - 2 18) Älä kajoa tai kytke pois turvajärjestelmiä. 19) Älä muuntele moottorin säätimiä, äläkä käytä mootto- ria ylikierroksilla. 20) Älä koske moottorin osiin, jotka kuumenevat käytön ai- kana. Palovammojen vaara. 21)  Vetomalleissa,  kytke  irti  pyörien  voimansiirto  ennen  moottorin käynnistämistä. 22) Käytä yksinomaan laitteen valmistaja hyväksymiä va- raosia. 23)  Älä  käytä  laitetta  jos  lisävarusteita/työkaluja  ei  ole  asennettu määrättyihin kohtiin.  24)  Kytke  leikkuuväline  irti,  pysäytä  moottori  ja  irrota  su- lakkeen johto (varmista, että kaikki liikkuvat  osat ovat  py- sähdyksissä): –   Laitteen kuljetuksen ajaksi –   Joka kerta, kun jätät laitteen vartioimatta. Irrota myös vir- ta-avain malleissa, joissa on sähköinen käynnistys –   Ennen puhdistusta tai jätteidenkerääjän tyhjentämistä –   Ennen laitteen tarkistusta, puhdistusta tai huoltoa –   Jos  osut  vieraaseen  esineeseen.  Tarkista  mahdolliset  vauriot ja korjaa ne ennen laitteen uudelleenkäyttöä.  25) Kytke leikkuuväline irti ja pysäytä moottori: –   Ennen polttoaineen tankkausta –   Joka kerta, kun irrotat tai asennat takaisin keruusäkin –   Joka kerta, kun irrotat tai asennat takaisin sivutyhjennyk- sen läppäkorkin –    Ennen leikkuukorkeuden säätämistä jos tätä toimenpi- dettä ei voi suorittaa laitteen ohjauspaikalta. 26)  Työskentelyn  aikana  säilytä aina  turvaetäisyys pyöri- vään leikkuuvälineeseen, jonka kädensijan pituus takaa. 27) Vähennä  kaasutusta  ennen  moottorin  pysäyttämistä.  Sulje  polttoaineensyöttö  työskentelyn  lopuksi  noudatta- malla käyttöoppaassa annettuja ohjeita. 28) VAROITUS–  Jos työskentelyn aikana osia menee rik- ki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene  pois  laitteen  läheltä  lisävahinkojen  välttämiseksi.  Jos  ta- pahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimen- piteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista  huolellisesti mahdolliset jätteet, jotka saattavat vahingoit- taa henkilöitä tai eläimiä, jos niitä ei havaita. 29) VAROITUS –  Näissä ohjeissa annetut melu- ja tärinä- tason  arvot  vastaavat  laitteen  käytössä  syntyviä  maksi- miarvoja. Epävakaan leikkuuelementin käyttö, liian nopea  liike ja huollon puute vaikuttavat merkittävästi melu- ja tä- rinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennal- taehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa  korkeasta melusta ja tärinästä syntyvät mahdolliset vahin- got; suorita laitteen huolto, käytä kuulosuojaimia, pidä tau- koja työskentelyn aikana.

D) HUOLTO JA SÄILYTYS

1) VAROITUS! - Irrota sytytystulpan johto ja lue vastaavat  ohjeet  huolellisesti  ennen  minkään  puhdistus–  tai  huol- totoimenpiteen  aloittamista.  Käytä  sopivia  asusteita  ja  työskentelyhanskoja kaikissa tilanteissa, joissa kädet ovat  vaarassa. 2)  VAROITUS!  –  Älä  koskaan  käytä  laitetta,  jos  siinä  on  kuluneita tai vaurioituneita osia. Käyttöturvallisuuden kan- nalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin,  eikä  niitä  korjata.  Käytä  vain  alkuperäisiä  varaosia:  Ei- alkuperäisten ja/tai huonosti asennettujen varaosien käyt- täminen vaarantaa laitteen turvallisuuden ja voi aiheuttaa  onnettomuuksia  tai  henkilövahinkoja.  Valmistajalla  ei  ole  minkäänlaista vastuuta tällaisissa tapauksissa.  3) Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu  tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin  muun huoltokeskuksen toimesta, joka tuntee laitteen ja jol- la on erityistyökalut niin, että työ suoritetaan oikein ja säily- tetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa  paikoissa tai epäpätevien henkilöiden suorittamat toimen- piteet saavat takuun ja valmistajan vastuun raukeamaan. 4)  Jokaisen käytön jälkeen, irrota sulakkeen johto ja tarkis- ta mahdolliset vauriot. 5)  Varmista  aina, että  ruuvit ja  mutterit ovat tiukasti kiinni,  jotta laite olisi aina turvallinen ja käyttövalmis. Säännöllinen  huolto  on  ehdoton  turvallisuudelle  ja  suoritustason  yllä- pidolle. 6) Tarkista säännöllisesti, että leikkuuvälineen ruuvit on ki- ristetty kunnolla. 7) Käytä suojakäsineitä leikkuuvälineen käsittelyssä, pur- kamisessa tai uudelleen asentamisessa. 8) Huolehdi leikkuuvälineen tasapainotuksesta, kun se te- roitetaan.  Kaikki  leikkuuvälinettä  koskevat  toimenpiteet  (irrotus,  teroitus,  tasapainotus,  uudelleenkiinnitys  ja/tai  vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden  työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden  vuoksi suosittelemme, että nämä toimenpiteet suoritetaan  aina tähän erikoistuneissa keskuksissa. 9)  Suoritettaessa säätöjä laitteeseen  varo sormien  joutu- mista  liikkuvan  leikkuuvälineen  ja  laitteen  kiinteiden  osi- en väliin. 10)    Älä koske leikkuuvälineeseen niin  kauan kuin sulak- keen johtoa ei ole kytketty irti ja leikkuuväline ei ole koko- naan  pysähtynyt.  Suoritettaessa  toimenpiteitä  leikkuuvä- lineeseen, ole  varovainen  koska  leikkuuväline  voi  liikkua  vaikka sulakkeen johto olisi irrotettu. 11) Tarkista sivutyhjennyksen suojus tai takatyhjennyksen  suojus ja keruusäkki säännöllisesti. Vaihda vialliset osat.   12) Vaihda tarrat, joissa lukee ohjeet ja varoitusviestit, jos  ne ovat vahingoittuneet. 13) Säilytä laite lasten ulottumattomissa. 14) Älä aseta polttoainetta sisältävää laitetta tiloihin, joissa  polttoaineen höyryt voivat syttyä liekistä, kipinästä tai erit- täin kuumasta lämmönlähteestä. 15) Anna moottorin jäähtyä ennen laitteen asettamista säi- lytystiloihin. 16) Paloriskin välttämisen kannalta on tärkeää pitää moot- tori, pakoputken äänenvaimennin, akun tila ja bensiinin va- rastotila vapaina ruohon jätteistä, lehdistä tai liiasta rasvas- ta. Tyhjennä keruusäkki aina äläkä säilytä leikattua ruohoa  suljetuissa tiloissa. 17)  Vähentääksesi  tulipalon riskiä,  tarkista  säännöllisesti  ettei öljy-/tai polttoaineen vuotoja esiinny.  18) Tyhjennä bensiinitankki aina ulkona ja moottorin olles- sa kylmä.

E) KULJETUS JA LIIKUTTAMINEN

1)  Aina  kun  laitetta  on  tarpeen  liikuttaa,  nostaa,  kuljettaa  tai kallistaa tulee: –   Käyttää paksuja työhanskoja –   Ottaa kiinni laitteesta sellaisista kohdista, joista saa tu- kevan otteen huomioiden laitteen painon  ja  sen jakau- tumisen –   Huolehtia, että mukana on riittävä määrä henkilöitä huo- mioiden  laitteen  painon  ja  kuljetusvälineen  tai  paikan  ominaisuudet, johon laite viedään tai josta se haetaan  –   Varmistaa,  ettei  laitteen  liikuttaminen  aiheuta  polttoai- neen vuotoja tai vahinkoja tai loukkaantumisia. 2) Kuljetuksen ajaksi laite on kiinnitettävä huolellisesti köy- sillä tai kettingeillä.FI - 3

G) YMPÄRISTÖNSUOJELU

1) Ympäristönsuojelun tulee olla keskeisellä sijalla käytet- täessä laitetta. Vältä aiheuttamasta häiriötä naapureille. 2) Noudata tarkasti paikallisia säädöksiä, koskien pakka- usten, öljyn, bensiinin, suodattimien, kuluneiden osien tai  minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä  ei  saa  heittää  tavallisen  sekajätteen  joukkoon,  vaan  ne  on  kerättävä  talteen  erikseen  ja  vietävä niitä  varten  olevaan  erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyk- sestä huolehditaan. 3) Noudata tarkasti paikallisia säädöksiä, koskien leikkaus- jätteiden hävitystä. 4) Kun laite otetaan pois käytöstä, älä hylkää sitä luontoon  vaan vie se jätekeräykseen paikallisia ja voimassa olevia  säädöksiä noudattaen. LAITTEESEEN TUTUSTUMINEN

LAITTEEN KUVAUS JA KÄYTTÖALUE

Tämä laite on puutarhanhoitoväline ja tarkemmin sanottuna  kävellen ohjattava ruohonleikkuri. Laite koostuu pääasiallisesti moottorista, joka käynnistää  suojuksen sisällä olevan leikkuuvälineen sekä pyöristä ja  kädensijasta.  Käyttäjä  kykenee ohjaamaan laitetta  ja  käyttämään  pää- ohjauksia  pysyttelemällä  aina  kädensijan  takana  ja  näin  ollen  turvaetäisyydellä  pyörivästä  leikkuuvälineestä.  Jos  käyttäjä  poistuu  laitteen  läheisyydestä,  se  saa  aikaan  moottorin ja leikkuuvälineen pysähtymisen muutaman se- kunnin sisällä. Käyttötarkoitus Tämä laite on suunniteltu ja valmistettu leikkaamaan puu- tarhojen ja  nurmikkoalueiden ruohoa, leikkuukapasiteetin  perusteella  määritetyllä  alueella,  käyttäjän  sitä  kävellen  ohjattaessa. Tämä laite voi:

• leikata ruohoa, silputa sitä ja asettaa sen maahan (silppuamisvaikutus)

• leikata ruohoa ja tyhjentää sen hitaasti (laitteet joissa on kyseinen valmius). Käyttäjätyyppi Tämä  laite  on  tarkoitettu  kuluttajien  käyttöön  eli  muille  kuin  ammattikäyttäjille.  Tämä  laite  on  tarkoitettu  harras- tuskäyttöön Väärä käyttö Käyttö  mihin  tahansa  muuhun  tarkoitukseen,  jo- ka  poikkeaa  edellä  mainituista,  saattaa  olla  vaaral- lista  ja  aiheuttaa  vahinkoja  henkilöille  ja/tai  esineille.  Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei  ainoastaan): –   aikuisten, lasten tai eläinten kuljettaminen laitteella –   itsensä kuljettaminen laitteella –   laitteen käyttäminen kuormien vetoon tai työntämiseen –   laitteen käyttäminen pensaiden tai muun kuin ruohomai- sen kasvillisuuden leikkaamiseen –   laitteen  käyttäminen  samanaikaisesti  yhdessä  useam- man henkilön kanssa. –   leikkuuvälineen käyttö alueilla, joissa ei kasva ruohoa.

TUNNUSLAATTA JA LAITTEEN OSAT

(ks. kuvat sivulla ii)

2.  Vaatimustenmukaisuusmerkki 3.  Valmistusvuosi 4.  Ruohonleikkurityyppi 5.  Sarjanumero 6.  Valmistajan nimi ja osoite 7.  Tuotekoodi 8.   Nimellisteho ja moottorin maksimaalinen toimintanopeus 9.  Laitteen kuivapaino kiloina 11.  Runko

13.  Leikkuuväline 14a. Sivutyhjennyksen läppäkorkki (jos varusteena) 14b. Sivutyhjennyksen suojus (jos varusteena)

17.  Moottorin jarrutusvipu / leikkuuväline 18.  Vedon kytkentävipu Välittömästi laitteen hankinnan jälkeen kopioi tunnusnume- rot (3 - 4 - 5) käyttöoppaan viimeisellä sivulla oleviin kohtiin.

OHJAUSLAITTEISSA OLEVIEN MERKKIEN

KUVAUS (joissa varusteena)

23.   Käynnistin 24.   Moottorin pysäytys 25.   Veto kytketty

27.   Moottorin käynnistys TURVALLISUUSVAATIMUKSET  -  Ruohonleik-kuria  on  käytettävä varovaisesti. Tätä varten laitteeseen on sijoitet- tu kuvamerkkejä, joiden tehtävänä on muistuttaa tärkeim- mistä varotoimenpiteistä. Niiden merkitys on osoitettu seu- raavassa. Suosittelemme lukemaan huolellisesti tässä op- paassa olevassa tarkoituksenmukaisessa luvussa annetut  turvamääräykset. Vaihda vaurioituneet tai lukukelvottomat merkinnät. 41.   Varoitus: Lue käyttöopas ennen laitteen käyttöä. 42.   Ulostyönnön vaara. Pidä henkilöt poissa työskentely- alueelta käytön aikana. 43.   Leikkautumisvaara.  Liikkeessä  oleva  leikkuuväline.  Älä  aseta  käsiäsi  tai  jalkojasi  leikkuuvälineen  asen- nustilaan.  Irrota  sytytystulpan  kupu  ja  lue  käyttöoh- jeet ennen minkään  huolto –  tai  korjaustoimenpiteen  suorittamista.FI - 4 46.   Leikkautumisvaara.  Leikkuuväline.  Älä  aseta  käsiäsi  tai jalkojasi leikkuuvälineen asennustilaan. 47.  Varo kuumia pintoja!  KÄYTTÖÖN LIITTYVÄT SÄÄNNÖT Koskien moottoria ja akkua (jos mukana), lue niiden ohjekirjat. HUOMAUTUS - Tekstin sisällön ja kuvien välinen vas- taavuus (sivulta iii alkaen) annetaan numerossa, joka edeltää jokaista kappaletta.

1. ASENNUKSEN LOPPUUNSAATTAMINEN

HUOMAUTUS Laite voidaan toimittaa jotkut osat valmiik- si asennettuina. VAROITUS! Laitteen poisto pakkauksesta ja asen- nus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun. Pakkausten hävitys on suoritettava voimassa olevia paikallisia säännöksiä noudattaen.

• Mallit painikkeella suoritettavalla sähköisellä käynnistyksellä      Aseta toimitettu akku tarkoituksenmukaiseen moottoris- sa olevaan paikkaan (kappale 3.2b, “II - III”).

HUOMAUTUS Ohjauksissa olevien merkkien selitykset löytyvät edellisiltä sivuilta.

2.2 Moottorin jarrutusvipu / leikkuuväline

Leikkuuvälineen jarrua ohjataan vivulla (1), jota on pidettä- vä vasten kädensijaa käynnistettäessä  ja ruohonleikkurin  toiminnan aikana.  Moottori pysähtyy, kun vipu vapautetaan.  STOP 14356687/2 Turvakahvan vapautus: moottori sam- muu.

2.3 Vedon kytkentävipu (jos paikalla)

Vetomalleissa  ruohonleikkuri  kulkee  eteenpäin  ohjausvi- vun (1) ollessa painettuna vasten kädensijaa. Ruohonleikkurin  eteneminen  loppuu,  kun  vipu  vapaute- taan. Moottorin käynnistys on suoritettava veto vapautettuna. Vaihteisto aktivoitu.  VAROITUS! Estääksesi vaihteiston vahingoittu- mista, älä vedä laitetta taaksepäin vaihteisto kytkettynä.

2.5 Nopeudensäätimen ohjaus (jos varusteena)

Voimansiirroilla  varustetuissa  malleissa,  nopeudensääti- mellä  (jos  varusteena)  on  mahdollista  säätää  etenemis- nopeutta. Säätö  saadaan  siirtämällä  vipua  (1)  vivun  läheisyydessä  annettujen ohjeiden mukaisesti. TÄRKEÄÄ Siirtyminen nopeudesta toiseen on suoritetta- va moottorin käydessä ja voimansiirto kytkettynä. Älä koske säätimen ohjaimeen moottorin ollessa pysähdyk- sissä. Tämä saattaa vaurioittaa säädintä. HUOMAUTUS Jos laite ei etene ohjaus asennossa « », riittää, että ohjausvipu asetetaan kohtaan « » ja vä- littömästi sen jälkeen takaisin asentoon « ».

2.5 Leikkuukorkeuden säätö

Leikkuukorkeuden  säätö  tapahtuu  vastaavien  vipujen  (1)  avulla. Neljä pyörää tulee säätää samalle korkeudelle.  SUORITA TOIMENPIDE LEIKKUUVÄLINE PAIKOILLAAN.

2.6 Kädensijan säätö

Suorita toimenpide leikkuuväline paikoillaan.

3.1a Esivalmistelut leikkausta varten ja ruohon silppuamiseen (silppuamistoiminto) –   Malleissa,  joissa  on  mahdollisuus  sivutyhjennykseen:  varmista,  että  sivutyhjennyksen  suojus  (2)  on  laskettu  alas ja lukittu turvavivulla (1). 3.1b Esivalmistelut leikkausta ja ruohon sivutyhjennystä varten (jos varusteena) –   Työnnä  turvavipua  kevyesti  (1)  ja  nosta  sivutyhjennyk- sen suojusta (2). –   Aseta  sivutyhjennyksen  läppäkorkki  (3)  kuvan  osoitta- malla tavalla. –   Sulje sivutyhjennyksen suojus (2) siten, että sivutyhjen- nyksen läppäkorkki (3) on lukittu. Irrota sitten sivutyhjennyksen läppäkorkki: –   Työnnä  turvavipua  kevyesti  (1)  ja  nosta  sivutyhjennyk- sen suojusta (2). –   Irrota sivutyhjennyksen läppäkorkki (3).

3.2 Moottorin käynnistys

Käynnistystä  varten,  noudata  moottorin  ohjekirjassa  an- nettuja ohjeita. 3.2a

• Mallit manuaalisella käynnistyksellä (“I ”) Vedä leikkuuvälineen (1) jarruvipu vasten kahvaa ja vedä  päättäväisesti käynnistysnarun (2) nupista.  3.2b

• Mallit painikkeella suoritettavalla sähköisellä käynnistyksellä(“II - III”) –  Aseta toimitettu akku tarkoituksenmukaiseen moottoris- sa olevaan paikkaan (4;. (noudata moottorin käyttöop- paassa annettuja ohjeita). –  Aseta avain (jos paikalla) (5). – Vedä moottorin jarrutusvipua / leikkuuvälinettä kädensijan  suuntaan (1). HUOMAUTUS Moottorin jarrutusvipua / leikkuuvälinettä tulee pitää vedettynä moottorin pysähtymisen estämiseksi. – Paina käynnistyspainiketta ja pidä sitä painettuna mootto- rin käynnistymiseen asti (6).FI - 5

Nurmikon ulkonäkö on kauniimpi, jos leikkuukorkeus on ai- na sama ja leikkuu suoritetaan kahteen eri suuntaan vuo- rotellen. Laite, jossa on varusteena leikatun ruohon SILPPUAMINEN,  jauhaa ruohon  ja  levittää  nurmikolle. Leikattua  ruohoa  ei  siis ole tarpeen kerätä. Parhaimman  SILPPUAMISTULOKSEN  saamiseksi  huo- mioi: 1.   Älä leikkaa ruohoa liian lyhyeksi. Leikkaa ruoho 1/3 sen  korkeudesta. 2.   Pidä korirakenne aina puhtaana (alhaalta). 3.   Käytä aina kunnolla teroitettuja leikkuuvälineitä. 4.   Vältä leikkaamasta kosteaa  ruohoa.  Kostea  ruoho  ka- saantuu helpommin korirakenteen alle ja leikkaustulos  on huomattavasti heikkolaatuisempaa. Neuvoja nurmikon hoitoon Eri ruoholajit ovat erilaisia ominaisuuksiltaan ja vaativat eri- laista hoitoa. Lue aina siemenpakkauksessa olevat ohjeet  koskien leikkauskorkeutta ko. kasvualueella. Huomioi, että suurin osa nurmikosta koostuu ruohovartisis- ta kasvilajeista joissa on yksi tai useampi lehti. Jos lehdet  leikataan  kokonaan,  nurmikko  vahingoittuu  ja  uudelleen- kasvu on vaikeaa. Yleisesti seuraavat ohjeet ovat voimassa: –   liian matala leikkaus aiheuttaa nurmikkoon repeämiä ja  ohentumista, aiheuttaen läikikkään ulkonäön –   kesällä leikkauksen on oltava korkeampi maaperän kui- vumisen välttämiseksi –   älä leikkaa märkää ruohoa. Tämä saattaa heikentää leik- kuuvälineen tehokkuutta, koska ruoho tarttuu ja aiheut- taa repeämiä nurmikkoon. –   jos ruoho on erittäin korkeaa, suosittelemme ensin leik- kaamaan  laitteen  sallimalla  maksimikorkeudella  ja  sen  jälkeen uudelleen 2-3 päivän kuluttua.

3.4 Työn lopettaminen

Työn  lopuksi  vapauta  jarruvipu  (1)  ja  irrota  sytytystulpan  kupu (2). 

• Mallit painikkeella suoritettavalla sähköisellä käynnistyksellä      Paina kielekettä (5) ja ota virta-avain pois (4).  ODOTA LEIKKUUVÄLINEEN  PYSÄHTYMISTÄ ennen min- käänlaisen toimenpiteen suorittamista.

4. SÄÄNNÖLLINEN HUOLTO

Säilytä ruohonleikkuri kuivassa paikassa. TÄRKEÄÄ Säännöllinen ja huolellinen vähintään kerran vuodessa suoritettava huolto on välttämätöntä laitteen al- kuperäisen suorituskyvyn ja turvatason säilyttämiseksi aiko- jen kuluessa. Kaikki säätö- tai huoltotoimenpiteet on suoritettava mootto- rin ollessa pysähdyksissä, sytytystulpan johto irrotettuna. 1)   Käytä  paksuja  työhanskoja  suorittaessasi  puhdistus-,  huolto- tai säätötoimenpiteitä laitteeseen. 2)   Puhdista laite jokaisen leikkuun päätteeksi. Poista ruo- hon jäänteet ja kura rungon sisäpuolelta. Näin ehkäiset  niiden kuivumisen sisäpuolella mikä saattaa vaikeuttaa  laitteen käynnistämistä. 3)   Maalatun  rungon  sisäpuolen  maalaus  saattaa  irrota  ajan kuluessa leikatun ruohon  hankaavan vaikutuksen  vuoksi. Tässä tapauksessa korjaa halkeillut kohdat vä- littömästi uudella maalilla, jossa on ruosteenestoainet- ta.  Näin  estät  ruosteen  muodostumisen,  joka  saattaa  syövyttää metallia. 4)   Jos laitteen alapuolelle on tehtävä toimenpiteitä, kallis- ta laitetta ainoastaan moottorin ohjekirjassa osoitetulle  sivulle noudattaen mukana tulevia ohjeita. Varmista lait- teen vakaus ennen toimenpiteisiin ryhtymistä. 5)   Vältä kaatamasta bensiiniä moottorin  tai laitteen muo- viosille, koska ne saattavat vahingoittua. Puhdista välit- tömästi kaikki vahingossa muoviosille mennyt bensiini.  Takuu ei kata muoviosille tapahtuneita vahinkoja, jotka  johtuvat bensiinistä. 6)  AVS:llä varustetut mallit: mikäli  kahva  tärisee  ou- dosti,  tarkasta  tärinänestoholkit  ja  ota  jälleenmyyjään  yhteyttä. 7)   Laitteen hyvän  toiminnan ja  pitkän  käyttöiän  takaami- seksi on hyvä vaihtaa moottoriöljy säännöllisin väliajoin  moottorin ohjekirjassa osoitettuina aikoina.        Öljyn tyhjennys voidaan suorittaa erikoistuneessa huol- tokeskuksessa tai  imemällä täyttöaukosta  ruiskulla ot- tamalla huomioon, että toimenpide voidaan joutua tois- tamaan muutaman kerran, jotta ollaan varma että carter  saadaan täysin tyhjäksi. Varmista, että öljytaso palautetaan ennen kuin lai- tetta käytetään uudelleen. TÄRKEÄÄ Älä koskaan pese paineistetulla vesisuihkulla.

4.1 Leikkuuvälineen huolto

Leikkuuvälinettä koskevat toimenpiteet tulee jättää erikois- tuneen huoltoliikkeen suoritettaviksi, koska näillä on hallus- saan asianmukaiset työvälineet. Tässä  laitteessa  tulee  käyttää  leikkuuvälinettä,  jossa  on  koodi joka on osoitettu sivulla vi annetussa taulukossa. Jatkuvan tuotekehityksen vuoksi, edellä mainitut  leikkuu- välineet  saatetaan  ajan  kuluessa  vaihtaa  toiseen,  mutta  työkalut pysyvät aina keskenään vaihtokelpoisina ja käyt- töturvallisuuden kannalta samanarvoisina. 

• Malli 474: Voimansiirrolla varustetuissa malleissa, irrota 1 tai 2 ker- taa vuodessa suoja (1)  avaamalla ruuvit (2).  Suorita huo- lellinen puhdistus harjalla tai paineilmalla poistaen ruohon  tai liat vaihteiston ja vetohihnan ympäriltä. Aseta suojus (1)  aina paikoilleen.

• Malli 504: Voimansiirrolla varustetuissa malleissa, irrota 1 tai 2 kertaa  vuodessa suoja (1) avaamalla ruuvit (2) ja irrottamalla kou- kut (3). Suorita huolellinen puhdistus harjalla tai paineilmal- la poistaen ruohon tai liat vaihteiston ja vetohihnan ympäril- tä. Aseta suojus (1) aina paikoilleen.

4.3 Akun lataus (jos varusteena)

• Mallit painikkeella suoritettavalla sähköisellä käynnistyksellä      Akun  kestoon,  lataukseen, varastointiin ja  huoltoon  liit- tyviä ohjeita varten, noudata moottorin käyttöoppaassa  annettuja ohjeita.FI - 6

4.4 Säätimen kaapelin säätö (jos varusteena)

Tämä  säätö  on  tarpeen  kun  vipu  (1)  ei  pysy  asennossa

Vipu (1)  asennossa  « »,  käännä  kaapelin  säädintä  (2)  nuolen  osoittamaan  suuntaan  sen  verran,  että  vipu  jää  paikoilleen. TÄRKEÄÄ Säätö on suoritettava moottori sammutettuna.

1. käynnistä moottori ulkoilmassa ja pidä se tyhjäkäyn-

nillä sammumiseen saakka niin, että kaikki kaasutti- meen jäänyt polttoaine tulee kulutettua;

2. tarkista laitteen eheys;

• sääolosuhteilta suojaan

• paikkaan, johon lapset eivät pääse.

• varmista, että avaimet tai huollossa käytetyt  työkalut on poistettu.

Mitä tehdä, jos … Ongelman syy Korjaustoimenpide

1. Bensiinikäyttöinen ruohonleikkuri ei toimi

Moottorissa ei ole öljyä tai  bensiiniä Tarkista öljyn ja bensiinin  taso Sytytystulpan ja  suodattimen kunto huono Puhdista sytytystulppa ja  suodatin, joissa voi olla likaa tai vaihda ne Bensiiniä ei ole tyhjennetty  ruohonleikkurista viimeisen  kauden lopussa Kelluke voi olla jumissa;  kallista ruohonleikkuria  kaasuttimen puolelta

2. Ruohonleikkuu on vaikeaa

Leikkuuvälineen kunto on  huono Teroita leikkuuväline tai  vaihda se

3. Jos laite alkaa täristä oudosti

Vahingoittunut tai löystyneitä osia Pysäytä laite ja irrota  sulakkeen johto Tarkista mahdolliset vauriot Tarkista onko laitteessa  löystyneitä osia ja kiristä ne Tarkistuta laite, suorita  osien vaihdot tai korjaustoimenpiteet  erikoistuneessa  huoltokeskuksessa Jos sinulla on kysymyksiä tai epäselvyyksiä, ota yhteyttä  asiakasneuvontaan tai lähimpään jälleenmyyjään.FR - 1

FI (Alkuperäisten ohjeiden käännös)

2. Vakuuttaa omalla vastuullaan, että kone: Kävellen

ohjattava ruohonleikkuri/ ruohonleikkuu a) Tyyppi / Perusmalli c) Sarjanumero d) Moottori : räjähdysmoottori

3. On yhdenmukainen seuraavien direktiivien

asettamien vaatimusten kanssa: e) Sertifiointiyritys

4. Viittaus harmonisoituihin standardeihin

g) Mitattu äänitehotaso h) Taattu äänitehotaso

n) Teknisten asiakirjojen laatimiseen valtuutettu henkilö:
