KULLANIM KILAVUZU Multiclip 547 S STIGA

[1] TR - TEKNİK VERİLER

[2]   Nominal güç * [3]]   Motorun maksimum çalışma hızı * [4]    Tank boşken makinenin ağırlığı * [5]   Kesim genişliği [6]   Ses basınç seviyesi [7]   Ölçü belirsizliği [8]   Ölçülen ses gücü seviyesi [9]   Garanti edilen ses gücü seviyesi [10]   Titreşim seviyesi [12]   Kesim düzeni kodu [13]   Aksesuarlar [14]   Malçlama” kiti

• (*)  Ağırlık  aralığında  kullanılan  motor  tipi  ve  makinenin  yapılandırması  temel  alınır.

• Spesik değer için,  makine  belirleme  etiketinde gösterilenleri referans alın.IT - 1

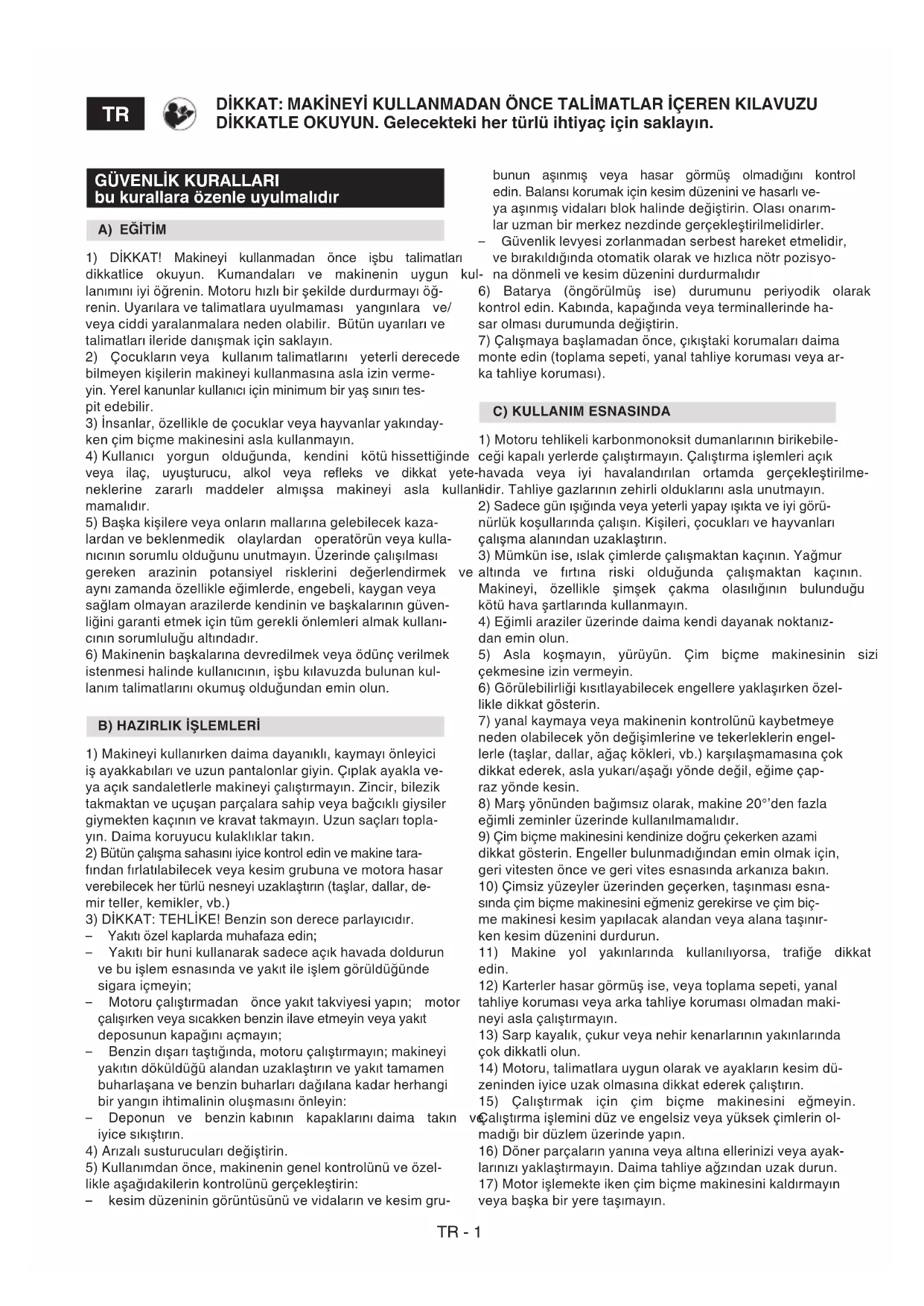

bu kurallara özenle uyulmalıdır

1)  DİKKAT!  Makineyi  kullanmadan  önce  işbu  talimatları  dikkatlice  okuyun.  Kumandaları  ve  makinenin  uygun  kul- lanımını iyi öğrenin. Motoru hızlı bir şekilde durdurmayı öğ- renin. Uyarılara ve talimatlara uyulmaması  yangınlara  ve/ veya ciddi yaralanmalara neden olabilir.  Bütün uyarıları ve  talimatları ileride danışmak için saklayın.  2)  Çocukların veya  kullanım talimatlarını  yeterli derecede  bilmeyen kişilerin makineyi kullanmasına asla izin verme- yin. Yerel kanunlar kullanıcı için minimum bir yaş sınırı tes- pit edebilir. 3) İnsanlar, özellikle de çocuklar veya hayvanlar yakınday- ken çim biçme makinesini asla kullanmayın.  4) Kullanıcı  yorgun  olduğunda,  kendini  kötü hissettiğinde  veya  ilaç,  uyuşturucu,  alkol  veya  reeks  ve  dikkat  yete- neklerine  zararlı  maddeler  almışsa  makineyi  asla  kullan- mamalıdır. 5) Başka kişilere veya onların mallarına gelebilecek kaza- lardan ve beklenmedik  olaylardan  operatörün veya kulla- nıcının sorumlu olduğunu unutmayın. Üzerinde çalışılması  gereken  arazinin  potansiyel  risklerini  değerlendirmek  ve  aynı zamanda özellikle eğimlerde, engebeli, kaygan veya  sağlam olmayan arazilerde kendinin ve başkalarının güven- liğini garanti etmek için tüm gerekli önlemleri almak kullanı- cının sorumluluğu altındadır. 6) Makinenin başkalarına devredilmek veya ödünç verilmek  istenmesi halinde kullanıcının, işbu kılavuzda bulunan kul- lanım talimatlarını okumuş olduğundan emin olun. 

B) HAZIRLIK İŞLEMLERİ

1) Makineyi kullanırken daima dayanıklı, kaymayı önleyici  iş ayakkabıları ve uzun pantalonlar giyin. Çıplak ayakla ve- ya açık sandaletlerle makineyi çalıştırmayın. Zincir, bilezik  takmaktan ve uçuşan parçalara sahip veya bağcıklı giysiler  giymekten kaçının ve kravat takmayın. Uzun saçları topla- yın. Daima koruyucu kulaklıklar takın. 2) Bütün çalışma sahasını iyice kontrol edin ve makine tara- fından fırlatılabilecek veya kesim grubuna ve motora hasar  verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, de- mir teller, kemikler, vb.) 3) DİKKAT: TEHLİKE! Benzin son derece parlayıcıdır. –   Yakıtı özel kaplarda muhafaza edin; –   Yakıtı bir huni kullanarak sadece açık havada doldurun  ve bu işlem esnasında ve yakıt ile işlem görüldüğünde  sigara içmeyin; –   Motoru çalıştırmadan  önce yakıt takviyesi yapın;  motor  çalışırken veya sıcakken benzin ilave etmeyin veya yakıt  deposunun kapağını açmayın; –   Benzin dışarı taştığında, motoru çalıştırmayın; makineyi  yakıtın döküldüğü alandan uzaklaştırın ve yakıt tamamen  buharlaşana ve benzin buharları dağılana kadar herhangi  bir yangın ihtimalinin oluşmasını önleyin: –   Deponun  ve  benzin kabının  kapaklarını daima  takın  ve  iyice sıkıştırın. 4) Arızalı susturucuları değiştirin. 5) Kullanımdan önce, makinenin genel kontrolünü ve özel- likle aşağıdakilerin kontrolünü gerçekleştirin: –   kesim düzeninin görüntüsünü ve vidaların ve kesim gru-

DİKKAT: MAKİNEYİ KULLANMADAN ÖNCE TALİMATLAR İÇEREN KILAVUZU DİKKATLE OKUYUN. Gelecekteki her türlü ihtiyaç için saklayın. bunun  aşınmış  veya  hasar  görmüş  olmadığını  kontrol  edin. Balansı korumak için kesim düzenini ve hasarlı ve- ya aşınmış vidaları blok halinde değiştirin. Olası onarım- lar uzman bir merkez nezdinde gerçekleştirilmelidirler. –   Güvenlik levyesi zorlanmadan serbest hareket etmelidir,  ve bırakıldığında otomatik olarak ve hızlıca nötr pozisyo- na dönmeli ve kesim düzenini durdurmalıdır 6)  Batarya  (öngörülmüş  ise)  durumunu  periyodik  olarak  kontrol edin. Kabında, kapağında veya terminallerinde ha- sar olması durumunda değiştirin. 7) Çalışmaya başlamadan önce, çıkıştaki korumaları daima  monte edin (toplama sepeti, yanal tahliye koruması veya ar- ka tahliye koruması).

C) KULLANIM ESNASINDA

1) Motoru tehlikeli karbonmonoksit dumanlarının birikebile- ceği kapalı yerlerde çalıştırmayın. Çalıştırma işlemleri açık  havada  veya  iyi  havalandırılan  ortamda  gerçekleştirilme- lidir. Tahliye gazlarının zehirli olduklarını asla unutmayın.  2) Sadece gün ışığında veya yeterli yapay ışıkta ve iyi görü- nürlük koşullarında çalışın. Kişileri, çocukları ve hayvanları  çalışma alanından uzaklaştırın. 3) Mümkün ise, ıslak çimlerde çalışmaktan kaçının. Yağmur  altında  ve  fırtına  riski  olduğunda  çalışmaktan  kaçının.  Makineyi,  özellikle  şimşek  çakma  olasılığının  bulunduğu  kötü hava şartlarında kullanmayın. 4) Eğimli araziler üzerinde daima kendi dayanak noktanız- dan emin olun. 5)  Asla  koşmayın,  yürüyün.  Çim  biçme  makinesinin  sizi  çekmesine izin vermeyin. 6) Görülebilirliği kısıtlayabilecek engellere yaklaşırken özel- likle dikkat gösterin.  7) yanal kaymaya veya makinenin kontrolünü kaybetmeye  neden olabilecek yön değişimlerine ve tekerleklerin engel- lerle (taşlar, dallar, ağaç kökleri, vb.) karşılaşmamasına çok  dikkat ederek, asla yukarı/aşağı yönde değil, eğime çap- raz yönde kesin. 8) Marş yönünden bağımsız olarak, makine 20°’den fazla  eğimli zeminler üzerinde kullanılmamalıdır.   9) Çim biçme makinesini kendinize doğru çekerken azami  dikkat gösterin. Engeller bulunmadığından emin olmak için,  geri vitesten önce ve geri vites esnasında arkanıza bakın. 10) Çimsiz yüzeyler üzerinden geçerken, taşınması esna- sında çim biçme makinesini eğmeniz gerekirse ve çim biç- me makinesi kesim yapılacak alandan veya alana taşınır- ken kesim düzenini durdurun. 11)  Makine  yol  yakınlarında  kullanılıyorsa,  trağe  dikkat  edin. 12) Karterler hasar görmüş ise, veya toplama sepeti, yanal  tahliye koruması veya arka tahliye koruması olmadan maki- neyi asla çalıştırmayın.  13) Sarp kayalık, çukur veya nehir kenarlarının yakınlarında  çok dikkatli olun.  14) Motoru, talimatlara uygun olarak ve ayakların kesim dü- zeninden iyice uzak olmasına dikkat ederek çalıştırın. 15)  Çalıştırmak  için  çim  biçme  makinesini  eğmeyin.  Çalıştırma işlemini düz ve engelsiz veya yüksek çimlerin ol- madığı bir düzlem üzerinde yapın.  16) Döner parçaların yanına veya altına ellerinizi veya ayak- larınızı yaklaştırmayın. Daima tahliye ağzından uzak durun. 17) Motor işlemekte iken çim biçme makinesini kaldırmayın  veya başka bir yere taşımayın.TR - 2 18)  Emniyet  sistemlerini  kurcalamayın  veya  devreden çı- karmayın. 19) Motor ayarlarını değiştirmeyin ve motoru aşırı devir re- jimine ulaştırmayın. 20) Kullanım esnasında ısınan motor komponentlerine do- kunmayın. Yanma tehlikesi. 21) Çekişli modellerde, motoru çalıştırmadan önce, teker- leklere hareket nakil kavramasını devreden çıkarın. 22) Sadece makine üreticisi tarafından onaylanmış akse- suarları kullanın. 23)  Aksesuarlar/aletler  öngörülen  noktalara  kurulmamış  iseler makineyi kullanmayın.  24) Aşağıdaki durumlarda kesim düzenini devreden çıkarın,  motoru durdurun ve buji  kablosunu  çıkarın (hareketli  tüm  kısımların tamamen durdurulmuş olduğundan emin olun): –    Makinenin taşınması esnasında;  –   Makineyi her denetimsiz bıraktığınızda. Elektrikli starter  ile donatılmış modellerde anahtarı da çıkarın; –   Bloke sebeplerini  gidermeden  veya tahliye  kanalındaki  tıkanıklığı gidermeden önce; –    Makineyi kontrol etmeden, temizlemeden veya makine  üzerinde çalışmadan önce; –    Yabancı bir cisme çarptıktan sonra. Yeniden kullanma- dan önce makine üzerindeki olası hasarları kontrol edin  ve gerekli onarımları gerçekleştirin.  25) Aşağıdaki durumlarda kesim düzenini devreden çıkarın  ve motoru durdurun: –   Yakıt takviyesi yapmadan önce; –     Toplama  sepeti  her  çıkarıldığında  veya  yeniden  takıl- dığında; –    Yanal tahliye deektörü her çıkarıldığında veya yeniden  takıldığında; –    Sürücü mahalinden gerçekleştirilmesi mümkün değilse,  kesim yüksekliğini ayarlamadan önce. 26)  Çalışma  esnasında,  döner  kesim  düzeninden,  sap  uzunluğu  ile  tespit  edilen  güvenlik  mesafesini  daima  ko- ruyun. 27) Motoru  durdurmadan  önce  gazı kesin. Kılavuzda  ve- rilen  bilgileri  izleyerek  çalışma sonunda  yakıt  beslemesi- ni kapatın. 28) DİKKAT –  Çalışma esnasında kırılma veya kaza duru- munda, derhal motoru durdurun ve başka hasarlara sebep  olmamak için makineyi uzaklaştırın; kişilerde veya üçüncü  şahıslarda  yaralanmalara  neden  olan  kazalar  durumun- da,  derhal  içinde  bulunulan  duruma  en  uygun  ilk  yardım  prosedürlerini uygulayın ve gerekli tedaviler için bir Sağlık  Ocağına başvurun. Gözden kaçmaları durumunda kişilerde  veya hayvanlarda hasar veya yaralanmalara yol açabilecek  olası kalıntıları dikkatlice giderin. 29)  DİKKAT  –  İşbu  bilgilerde  belirtilen  gürültü  ve  titre- şim  seviyesi  makinenin  maksimum  kullanım  değerleridir.  Dengesiz bir kesim aletinin kullanılması, aşırı hareket hızı,  bakım eksikliği ses ve titreşim seviyesini ciddi ölçüde etki- lerler. Buna bağlı olarak, yüksek gürültüden ve titreşimle- rin neden olduğu tahriklerden kaynaklanan olası zararları  gidermeye yönelik önlemlerin alınması gerekir; makinenin  bakımını ihmal etmeyin, gürültüye karşı kulaklıklar takın, ça- lışma esnasında molalar verin.

D) BAKIM VE DEPOLAMA

1) DİKKAT! –  Buji kablosunu çıkarın ve herhangi bir temizlik  veya bakım müdahalesine başlamadan önce ilgili talimatla- rı okuyun. Uygun giysiler ve eller için tüm risk durumlarında  iş eldivenleri kullanın. 2)  DİKKAT!  –  Asla  makineyi  aşınmış  veya  hasar  görmüş  parçalar  ile  kullanmayın.  Arızalı  veya  bozuk  parçalar de- ğiştirilmeli ve asla  onarılmamalıdır.  Sadece  orijinal  yedek  parçalar kullanın: Orijinal  olmayan  ve/veya doğru  şekilde  monte  edilmemiş  yedek  parçaların  kullanımı  makinenin  emniyetini riske atar; kazalara veya kişisel yaralanmalara  neden olabilir ve üreticiyi her türlü sorumluluktan muaf kılar.  3) Bu kılavuzda belirtilmeyen tüm bakım ve ayarlama işlem- leri, satıcınız veya makinenin orijinal güvenlik düzeyini ko- ruyarak işin doğru gerçekleştirilmesi için gerekli bilgilere ve  donanımlara sahip uzman bir merkez nezdinde gerçekleş- tirilmelidir. Uygun olmayan yerlerde veya nitelikli olmayan  kişiler tarafından gerçekleştirilen işlemler, her türlü garan- tinin ve üreticinin her yükümlülüğünün ve sorumluluğunun  geçersiz olmasına neden olur. 4) Her kullanımdan sonra, buji kablosunun bağlantısını ke- sin ve olası hasarları kontrol edin. 5) Makinenin her zaman güvenli çalışma şartlarında bulun- duğundan emin olmak için, somunların ve vidaların sıkıştı- rılmış olması gerekir. Güvenlik ve verim düzeyini korumak  için düzenli bir bakım temeldir. 6) Kesim düzeninin vidalarının doğru şekilde sıkıştırılmış ol- duklarını düzenli aralıklarla kontrol edin. 7) Kesim düzenini tutmak, sökmek veya yeniden monte et- mek için iş eldivenleri kullanın. 8) Kesim düzenini biledikten sonra balansını kontrol edin.  Kesim düzeni ile ilgili tüm işlemler (sökme, bileme, balans,  tekrar monte etme ve/veya değiştirme) güvenlik nedeniyle  özel aletlerin kullanımı ile birlikte, özel uzmanlık gerektiren  önemli işlerdir, bu yüzden her zaman uzman bir servis nez- dinde gerçekleştirilmeleri gerekir. 9) Makinenin ayar işlemleri esnasında, parmakların hare- ketli kesim düzeni ve makinenin sabit kısımları arasında sı- kışıp kalmasını önlemeye dikkat edin. 10)  Buji kablosu  çıkarılmadan ve  kesim  düzeni  tamamen  durmadan evvel  kesim  düzenine  dokunmayın. Kesim dü- zeni  üzerindeki  müdahaleler  esnasında,  buji  kablosu  çı- karılmış  olsa  bile  kesim  düzeni  hareket  edebileceğinden  ötürü dikkat edin. 11) Yanal tahliye korumasını veya arka tahliye korumasını,  toplama  sepetini  sık  sık  kontrol  edin.  Hasar  görmüş  ise- ler değiştirin.   12) Hasar görmüş iseler, talimatları ve uyarı mesajlarını içe- ren etiketleri değiştirin. 13) Makineyi çocukların erişemeyecekleri bir yere kaldırın. 14)  Makineyi,  deposunda  benzin  bulunurken,  benzin  bu- harlarının alev, kıvılcım veya güçlü bir ısı kaynağıyla temas  edebileceği bir yere kaldırmayın. 15) Makineyi herhangi bir ortama yerleştirmeden önce, mo- toru soğumaya bırakın. 16) Yangın tehlikesini azaltmak için motor, egzoz susturu- cusu, akü bölmesi ve benzin depolama bölgesini, çim, yap- rak veya aşırı gres kalıntılarından arındırın. Toplama sepe- tini boşaltın ve kapları, içlerinde kesilmiş çim ile kapalı yer- lerde bırakmayın.  17) Yangın tehlikesini azaltmak için, yağ ve/veya yakıt sızın- tısı olmadığını düzenli olarak kontrol edin.  18) Yakıt deposunu boşaltmak gerektiğinde, bu işlemi açık  havada ve motor soğukken gerçekleştirin. E) TAŞIMA VE HAREKET ETTİRME 1) Makinenin hareket ettirilmesi, kaldırılması veya eğilmesi  gerektiğinde aşağıdakileri yapmak gerekir: –   Sağlam iş eldivenleri giyin; –   Makineyi emin bir kavrama sunan noktalardan tutun ve  ağırlığına ve ağırlığın dağılımına dikkat edin –   Makinenin ağırlığına ve taşıma aracının özelliklerine veya  makinenin yerleştirileceği veya alınacağı yerin özellikleri-TR - 3 ne uygun sayıda kişiden faydalanın  –   Makine hareket ederken benzin kaybı olmadığından ve- ya zarar veya yaralanmalara neden olmadığından emin  olun. 2) Taşıma esnasında, makineyi halatlar veya zincirler ile uy- gun şekilde sağlama alın.

1) Makinenin  kullanımında çevrenin korunması önemli ol- malı ve öncelik taşımalıdır, bu doğrultuda, medeni bir ortak  yaşam ve yaşadığımız çevreye zarar verilmemesi ilkelerine  riayet edilmelidir. Komşularınız için bir rahatsızlık kaynağı  olmaktan kaçının. 2) Ambalajların, yağların, benzinin, ltrelerin, aşınmış par- çaların veya çevreye zarar verebilecek herhangi bir nesne- nin bertaraf edilmesinde yerel kanun öngörülerini titizlikle  uygulayın; bu atıklar çöpe atılmamalı, ayrılmalı ve materyal- lerin yeniden dönüştürülmesini gerçekleştirecek özel topla- ma merkezlerine teslim edilmelidir. 3)    Kesim  sonrasında  materyallerin  bertaraf  edilmesinde  yerel kanunlara aynen uyun. 4) Hizmet dışına çıkarma anında, makineyi ortada bırakma- yıp, yürürlükteki yerel kanunlar uyarınca bir toplama mer- kezine başvurun.

MAKİNENİN TANIMI VE KULLANIM ALANI Bu makine bir bahçe aletidir ve daha detaylı olarak ayakta  operatörlü çim biçme makinesidir. Makine başlıca olarak tekerlekler ve sap ile donatılmış bir  koruma  karterine  yerleştirilmiş  kesim  düzenini  işleten  bir  motordan oluşur.  Operatör  sapın  arkasında,  yani  döner  kesim  düzeninden  güvenlik mesafesinde durarak, makineyi kullanabilir ve ana  kumandaları işletebilir. Operatörün makineden uzaklaşma- sı motorun ve kesim düzeninin birkaç saniye içerisinde stop  etmesine neden olur. Öngörülen kullanım Bu makine bahçelerde ve çimli alanlarda, ayaktaki bir ope- ratörün kesim kapasitesi ile orantılı uzunluktaki çimleri kes- mesi için tasarlanmış ve üretilmiştir. Bu makine aşağıdaki işlemleri gerçekleştirebilir:

• çim kesmek, ufalamak ve toprak üzerinde biriktirmek  (‘malçlama’ etkisi);

• çim kesmek ve yandan tahliye etmek (öngörülmüş makineler için). Kullanıcı tipolojisi Bu makine amatör operatörler tarafından kullanılmaya yö- neliktir. Bu makine “hobi amaçlı kullanıma” yöneliktir. Uygunsuz kullanım Yukarıda  belirtilenlerden  farklı  her  türlü  kullanım  tehlikeli  olabilir ve kişilere ve/veya eşyalara hasar verebilir. Aşağıda  belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı ol- maksızın) uygunsuz kullanım olarak addedilir: –   makine üzerinde insan, çocuk veya hayvan taşınması; –   kendinizin makine tarafından taşınması; –   makinenin yükleri çekmek veya itmek için kullanılması; –   makinenin  çitleri  düzenlemek  veya  çimsiz  tipte bitkileri  kesmek için kullanılması; –   makinenin birden fazla kişi tarafından kullanılması; –   kesim düzeninin çimsiz kısımlarda harekete geçirilmesi. BELİRLEME ETİKETİ VE MAKİNE KOMPONENTLERİ (resimlere bakınız say. ii) 1.   Ses gücü seviyesi 2.   Uygunluk etiketi 3.   İmalat yılı 4.   Çim biçme makinesi tipi 5.   Seri numarası 6.   İmalatçının adı ve adresi 7.   Ü r ü n   K o d u 8.   Nominal güç ve motorun maksimum  çalışma hızı 9.   Kg olarak tank boşken makinenin ağırlığı 11.   Ş a s i

13.   Kesim düzeni 14a. Yanal tahliye deektörü (öngörülmüş ise) 14b. Yanal tahliye koruması (öngörülmüş ise)

16.  Hız varyatörü 17.  Motor fren kolu / kesim düzeni 18.  Çekiş kavrama levyesi Makineyi satın aldıktan hemen sonra, belirleme numarala- rını (3 - 4 - 5) kılavuzun son sayfası üzerindeki özel hane- lere kayıt edin.

KUMANDALAR ÜZERİNDE BULUNAN SEMBOLLERİN

TANIMLANMASI (öngörülmüş iseler) 21.  Yavaş 22.  Hızlı

25.  Çekiş devrede 26.  Dinlenme 27.  Motor ateşleme GÜVENLİK TALİMATLARI - Çim biçme makineniz ted- birli  şekilde  kullanılmalıdır.  Bu  amaç  ile  başlıca  kullanım  önlemlerini  size  hatırlatmaya  yönelik  resimli  diyagramlar  makine  üzerine  yerleştirilmiştir.  Bunların  anlamı  burada  aşağıda açıklanmaktadır. Ayrıca işbu kılavuzun ilişkin bö- lümünde  yer  alan  güvenlik  kurallarını  dikkatle  okumanız  tavsiye edilir. Hasar görmüş veya okunmayan etiketleri değiştirin. 41.   Dikkat:  Makineyi  kullanmadan  önce  kullanım  kılavu- zunu okuyun. 42.   Fırlatma tehlikesi. Kullanım esnasında kişilerin çalışma  alanına yaklaşmalarına izin vermeyin. 43.   Kesme tehlikesi. Hareketli kesim düzeni. Kesim düze- ninin yuvasının içine ellerinizi veya ayaklarınızı sokma- yın. Herhangi bir bakım veya onarım işleminden önce,  buji başlığını çıkarın ve talimatları okuyun.TR - 4

46.  Kesim tehlikesi. Kesim düzeni. Kesim düzeninin yuva-

sının içine ellerinizi veya ayaklarınızı sokmayın. 47.  Sıcak yüzeylere dikkat!  KULLANIM KURALLARI Motor ve aküye (öngörülmüş ise) ilişkin olarak ilgili ta- limat kılavuzlarını okuyun. NOT - Metinde bulunan referanslar ve ilişkin resimler (iii ve sonraki sayfalarda belirtilen) arasındaki ilişki, beher paragraftan önceki sayı ile belirlenir.

1. MONTAJIN TAMAMLANMASI

NOT Makine bazı komponentleri önceden monte edilmiş olarak tedarik edilebilir. DİKKAT! Ambalajın açılması ve montajın tamam- lanması düz ve sağlam bir yüzey üzerinde gerçekleşti- rilmelidir, makinenin ve ambalajların hareket ettirilmele- ri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır. Ambalaj malzemelerinin bertaraf edilmesi yürürlükteki yerel hükümlere göre gerçekleştirilmelidir.

• Tuşlu elektrikli çalıştırmalı modeller      Temin edilen aküyü motorda bulunan özel bölmeye  yerleştirin (Par. 3.2b, “II - “III”).

2. KUMANDALARIN TANIMI

NOT Kumandaların üzerinde belirtilen sembollerin anlamı önceki sayfalarda açıklanmıştır.

2.2 Motor fren kolu / kesim düzeni

Kesim düzeni freni, harekete geçirme için ve çim biçme ma- kinesinin işlemesi esnasında sapa doğru tutulması gereken  kol (1) tarafından kumanda edilir.  Kol bırakıldığında motor stop eder.  STOP 14356687/2 OPC levyesi (Operatör varlığı levyesi)  bırakıldığında: motor durur. 

2.3 Çekiş kavrama kolu (mevcut ise)

Çekişli modellerde, çim biçme makinesinin ilerlemesi, sapa  doğru itilen kol (1) ile gerçekleşir. Kol bırakıldığında çim biçme makinesi ilerlemeyi durdurur.  Motorun  ateşlemesi  çekiş  daima  devre  dışı  iken  gerçek- leştirilmelidir. Şanzıman etkindir.  DİKKAT! Transmisyona zarar vermemek amacıy- la, makineyi çekiş etkin kılınmışken geri çekmekten kaçının.

2.4 Hız varyatör kumandası (öngörülmüşse)

Çekişli modellerde, hız varyatörü (öngörülmüşse) ilerleme  hızını ayarlama imkanı tanır. Ayar, levye yanındaki bilgilere uygun şekilde levyeyi (1) kay- dırarak yapılır. ÖNEMLİ Bir hızdan diğerine geçiş, motor hareket halinde ve çekiş devrede olarak yapılmalıdır. Motor stop konumunda iken varyatör kumandasına dokun- mayın. Bu işlem varyatöre zarar verebilir. NOT Makine, kumanda « » pozisyonunda olduğunda ilerlemiyor ise, kumanda levyesinin « » üzerine getirilme- si ve hemen sonra « » pozisyonuna getirilmesi yeterlidir.

2.5 Kesim yüksekliğinin ayarlanması

Kesim yüksekliğinin ayarı, özel levyeler (1) aracılığıyla ger- çekleştirilir.  Dört tekerlek aynı yüksekliğe ayarlanmalıdır.  İŞLEMİ  KESİM  DÜZENİ  STOP  KONUMUNDA  İKEN  GERÇEKLEŞTİRİN.

Bu işlemi kesim düzeni durur haldeyken gerçekleş- tirin.

3.1a Çimin kesilmesi ve doğranması için hazırlık (“malçlama” işlevi) –   Yandan tahliye yapılabilen modellerde: yan tahliye koru- masının (2) indirilmiş ve emniyet koluyla (1) sabitlenmiş  olduğundan emin olun. 3.1b Çimin kesilmesi ve yandan boşaltılması için hazırlık (öngörülmüşse) –   Emniyet kolunu (1) hafçe itin ve yan tahliye korumasının  (2) konumunu kaldırın. –   Yanal  tahliye  deektörünü  (3)  resimde  belirtildiği  gi- bi takın. –   Yanal  tahliye korumasını (2) yanal tahliye deektörü (3)  kilitli olacak şekilde tekrar kapatın. Yan tahliye deektörünü çıkarmak için: –   Emniyet kolunu (1) hafçe itin ve yan tahliye korumasının  (2) konumunu kaldırın. –   Yan tahliye deektörünü çıkarın (3).

3.2 Motorun ateşlenmesi

Ateşleme için motor kılavuzunda yer alan bilgileri izleyin. 3.2a

• Manuel çalıştırmalı modeller (“I ”) Kesim düzeninin fren kolunu (1) sapa doğru çekin ve başlat- ma ipinin (2) topuzundan kararlı şekilde çekin.  3.2b

• Tuşlu elektrikli çalıştırmalı modeller (“II - III”) –  Temin edilen aküyü motorda bulunan özel bölmeye yer- leştirin (4); (motor kullanım kılavuzundaki talimatları iz- leyin). –  Anahtarı (varsa) sonuna kadar takın (5). –  Motor freni / kesim düzeni levyesini sapa doğru çekin (1). NOT Motorun durmasını önlemek için motor freni / kesim düzeni levyesi çekili halde tutulmalıdır. –  Marş  düğmesine basın  ve motor  ateşlenene kadar  ba- sılı tutun (6).TR - 5

Çayır  görüntüsü,  kesimler  hep  aynı  boyda  yapılmış  ve  sı- rayla değiştirilerek her iki yönde gerçekleştirildiğinde daha  güzel olacaktır. Makine, çimi kesen, kıyan ve çimenlik üzerine yeniden da- ğıtan MALÇLAMA sistemi ile donatılmıştır. Bu nedenle, ke- silen çimlerin toplanması gerekmez. Daha  iyi  MALÇLAMA  sonuçları  almak  için,  aşağıda  belir- tilenlere uyun: 1.   Çimleri çok kısa  kesmeyin. Çimi  sadece boyunun  üçte  biri (1/3) kadar kesin. 2.   Gövde kısmını daima temiz tutun (aşağıdan). 3.   Daima iyi bileylenmiş kesim düzenleri kullanın. 4.   Islak çimleri biçmekten kaçının. Islak çimlerin gövde al- tında  birikmesi  daha  kolaydır  ve  kesim  kalitesini  ciddi  ölçüde düşürür. Çayır bakım tavsiyeleri Her çim tipi farklı özelliklere sahiptir ve bu doğrultuda çayır  bakımı için farklı yöntemlerin uygulanması gerekli olabilir;  biçme  yüksekliğine  ilişkin  tohum  ambalajlarında  bulunan  talimatları  daima  okuyun  ve  çalışılan  bölgedeki  büyüme  şartları ile karşılaştırın. Çimlerin büyük çoğunluğunun bir saptan ve bir veya birden  fazla yapraktan oluştuğuna dikkat edilmelidir. Yaprakların  tamamen kesilmesi halinde  çayır hasar görür ve yeniden  büyüme daha zor olacaktır. Genel anlamlı olarak, aşağıdaki bilgiler geçerli olabilir: –   çok alçak bir kesim, “lekeli” bir görüntü ile çim örtüsünde  yoluklara ve seyrekleşmelere neden olur; –   yaz  mevsiminde,  kesim,  toprağın  kurumasını  önlemek  için daha yüksek olmalıdır; –   çimi  ıslakken  kesmeyin;  bu,  çimin  yapışması  sebebiyle  kesim düzeninin verimini azaltabilir ve çim örtüsünde yo- luklara neden olabilir; –   çok yüksek çim durumunda, makine tarafından izin veri- len maksimum yükseklikte bir ilk biçme ve iki veya üç gün  sonra ikinci bir biçme gerçekleştirilmesi tavsiye edilir.

3.4 Çalışmanın sona ermesi

Çalışma  sonunda,  fren  kolunu  (1)  bırakın  ve  buji  başlığı- nı (2) sökün. 

• Tuşlu elektrikli çalıştırmalı modeller      Dile (5) basın ve onay anahtarını (4) çıkarın. Herhangi  bir  müdahalede  bulunmadan  önce,KESİM  DÜZENİNİN DURMASINI BEKLEYİN.

Çim biçme makinesini kuru bir yerde muhafaza edin. ÖNEMLİ Makinenin güvenlik düzeyini ve orijinal verimlili- ğini zaman içinde muhafaza etmek üzere yılda en az bir defa düzenli ve titiz bakım yapılması elzemdir. Her ayar veya bakım işlemi, buji kablosu çıkarıldıktan son- ra, motor stop konumunda iken gerçekleştirilmelidir. 1)   Makine  üzerindeki  her  temizlik,  bakım  veya  ayarlama  müdahalesinden önce sağlam iş eldivenleri giyin. 2)   Her  kesim  işleminden  sonra  makineyi  temizleyin;  şasi  içinde birikmiş çim kalıntılarının ve çamurun kuruyup bir  sonraki  harekete  geçirmeyi  zorlaştırmalarını  önlemek  için bunları giderin. 3)  Şasi iç kısmının boyası zaman ile kesilmiş çimlerin ab- rasif etkisi ile sıyrılabilir; bu durumda,  paslanmayı ön- leyici bir boya ile metalde korozyona neden olacak pas  oluşmasının  önüne  geçmek  için  zaman  kaybetmeden  boyası sıyrılmış kısmın üzerini boya ile kapatarak müda- halede bulunun. 4)   Alt kapıya erişimin gerekmesi halinde, makineyi, ilişkin  bilgilere uygun şekilde, sadece motor kitapçığında belir- tilen taraftan eğin ve her türlü müdahalede bulunmadan  önce makinenin sabitliğinden emin olun. 5)   Motorun veya makinenin plastik kısımlarının hasar gör- mesini önlemek üzere bu kısımlar üzerine benzin dök- mekten kaçının ve olası dökülmüş olabilecek her benzin  izini derhal temizleyin. Garanti, plastik kısımlarda benzi- nin sebep olduğu hasarları kapsamaz. 6)  AVS’li modellerde: sap  üzerinde  anormal  titreşimler  olması halinde, titreşim önleyici manşonları kontrol edin  ve Satıcınız ile temas edin. 7)  Makinenin iyi çalışmasını ve ömrünü garanti etmek için,  motor  yağını  Kullanım  Kılavuzunda  belirtilen  sürelere  göre periyodik olarak değiştirmek gerekir.        Yağ tahliyesi uzman bir merkez nezdinde, veya bir şırın- ga aracılığıyla doldurma ağzından çekerek gerçekleşti- rilebilir, karterin tamamen boşaltıldığından emin olmak  için  işlemi  birkaç  kez  tekrarlamak  gerektiğini  dikkate  almak gerekir. Makineyi yeniden kullanmadan önce yağ seviyesini ayarladığınızdan emin olun. ÖNEMLİ Için kesinlikle yüksek basınçlı su kullanmayın.

4.1 Kesim düzeninin bakımı

Kesim  düzeni üzerindeki  her  müdahalenin, en uygun do- nanımlara sahip uzman bir  merkez nezdinde gerçekleşti- rilmesi gerekir. Bu makine üzerinde sayfa vi’deki tabloda belirtilen kodu ta- şıyan bir kesim düzeninin kullanımı öngörülür. Ürünün gelişimi dikkate alınarak, yukarıda belirtilen kesim  düzeni benzer değiştirilebilirlik ve işleme güvenliği özellik- lerine sahip diğer kesim düzenleri ile zaman içinde değiş- tirilebilirler.

• Model 474:      Çekişli  modellerde,  yılda  1 veya  2  kez, vidaları  (2)  sö- kerek, karteri (1) çıkarın; bir fırça veya basınçlı hava ile,  transmisyon ve kayış çevresindeki bölgeden çim ve kirle- ri gidererek, titiz bir şekilde temizleyin. Karteri (1) daima  tekrar monte edin.

• Model 504:      Çekişli modellerde, yılda 1 veya 2 kez, vidaları (2) söke- rek ve kancaları  (3) çözerek karteri (1) çıkarın; bir  fırça  veya basınçlı hava ile, transmisyon ve kayış çevresindeki  bölgeden çim ve kirleri gidererek, titiz bir şekilde temizle- yin. Karteri (1) daima tekrar monte edin.

4.3 Bataryanın şarj edilmesi (öngörülmüş ise)

• Tuşlu elektrikli çalıştırmalı modeller Akünün bağımsız kullanılması, şarjı, depoya kaldırılması  ve bakımıyla  ilgili  talimatlar  için, motor kullanım kılavu- zunda yer alan talimatları izleyin.

4.4 Varyatör kablosunun ayarlanması

(öngörülmüşse) Bu  ayar,  levye  (1)    « »  pozisyonunda  kalmıyorsa  ge- reklidir.TR - 6 Levye  (1)  « » pozisyonunda  iken, levyenin pozisyonda  kalmasına  yeterli  olacak  şekilde,  kablo  ayar  düzenini  (2)  okun gösterdiği yönde çevirin. ÖNEMLİ Ayarlama motor kapalı olarak yapılmalıdır.

Makinenin depoya kaldırılması gerektiğinde:

1. Karbüratörde kalan tüm yakıtı bitirmek için, motoru 

açık havada çalıştırın ve durana kadar rölantide çalışır  durumda bırakın;

2. makinenin bütünlüğünü kontrol edin;

• hava şartlarından korunacak şekilde;

• çocukların ulaşamayacağı yerlerde saklayın;

• anahtarların veya bakım için kullanılan aletlerin  kaldırıldığından emin olarak.

Aşağıdaki durumlarda ne yapmalı ... Problemin kaynağı Düzeltici hareket

1. Benzinli çim biçme makinesi çalışmıyor

Motorda yağ veya benzin  yok. Yağ ve benzin seviyelerini  kontrol edin. Buji ve filtre iyi durumda  değiller Kirlenmiş olabilecek bujiyi  ve filtreyi temizleyin veya  değiştirin Geçen sezon sonunda çim biçme makinesindeki  benzin boşaltılmamış Şamandıra bloke olmuş  olabilir; çim biçme  makinesini karbüratör  tarafından eğin

2. Çim zor kesiliyor

Kesim düzeni iyi durumda  değil Kesim düzenini bileyin  veya değiştirin

3. Makine anormal şekilde titremeye başlıyor

Hasar görmüş veya  parçalar gevşemiş Makineyi durdurun ve buji  kablosunu çıkartın Olası hasarları kontrol edin Gevşemiş kısımlar olup  olmadığını kontrol edin ve  bunları sıkıştırın Kontrol, değiştirme veya  onarım işlemlerini Uzman  bir merkez nezdinde  yaptırın Herhangi bir şüphe veya problem halinde, en yakın teknik  servise veya satıcınıza başvurmaktan çekinmeyin.DICHIARAZIONE CE DI CONFORMITÀ (Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

AT Uygunluk Beyanı (2006/42/CE Makine Direktifi, Ek II, bölüm A)

2. Şahsi sorumluluğu altında aşağıdaki makinenin: Ayak

kumandalı çim biçme makinesi / çim kesimi a) Tip / Standart model c) Sicil numarası d) Motor: patlamalı motor

3. Aşağıdaki direktiflerin özelliklerine uygun olduğunu

beyan etmektedir: e) Sertifikalandıran kurum

4. Harmonize standartlara atıf

g) Ölçülen ses güç seviyesi h) Garanti edilen ses güç seviyesi

n) Teknik Dosyayı oluşturmaya yetkili kişi: o) Yer ve Tarih MK (Превод на оригиналните упатства)
