HASZNÁLATI ÚTMUTATÓ Multiclip 547 S STIGA

Gyalogvezetésű fűnyírógép

- HASZNÁLATI UTASÍTÁS

FIGYELEM! a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet.

MAGYAR - Eredeti használati utasítás fordítása  ...........................................................................

[2]   Névleges teljesítmény * [3]   A motor max. üzemi sebessége * [4]   A gép tömege üres tartállyal * [5]   Munkaszélesség [6]   Hangnyomásszint [7]   Mérési bizonytalanság [8]   Mért zajteljesítmény szint [9]   Garantált zajteljesítmény szint [10]   Vibrációszint [12]   Vágóegység kódszáma [13]   Tartozékok [14]   Mulcsozó” készlet”

• (*) A súlytartomány az alkalmazott  motortípusra és gépkongurációra  vonatkozik

• A pontos adatot lásd a gép azonosító  adattábláján.

gondosan betartandók

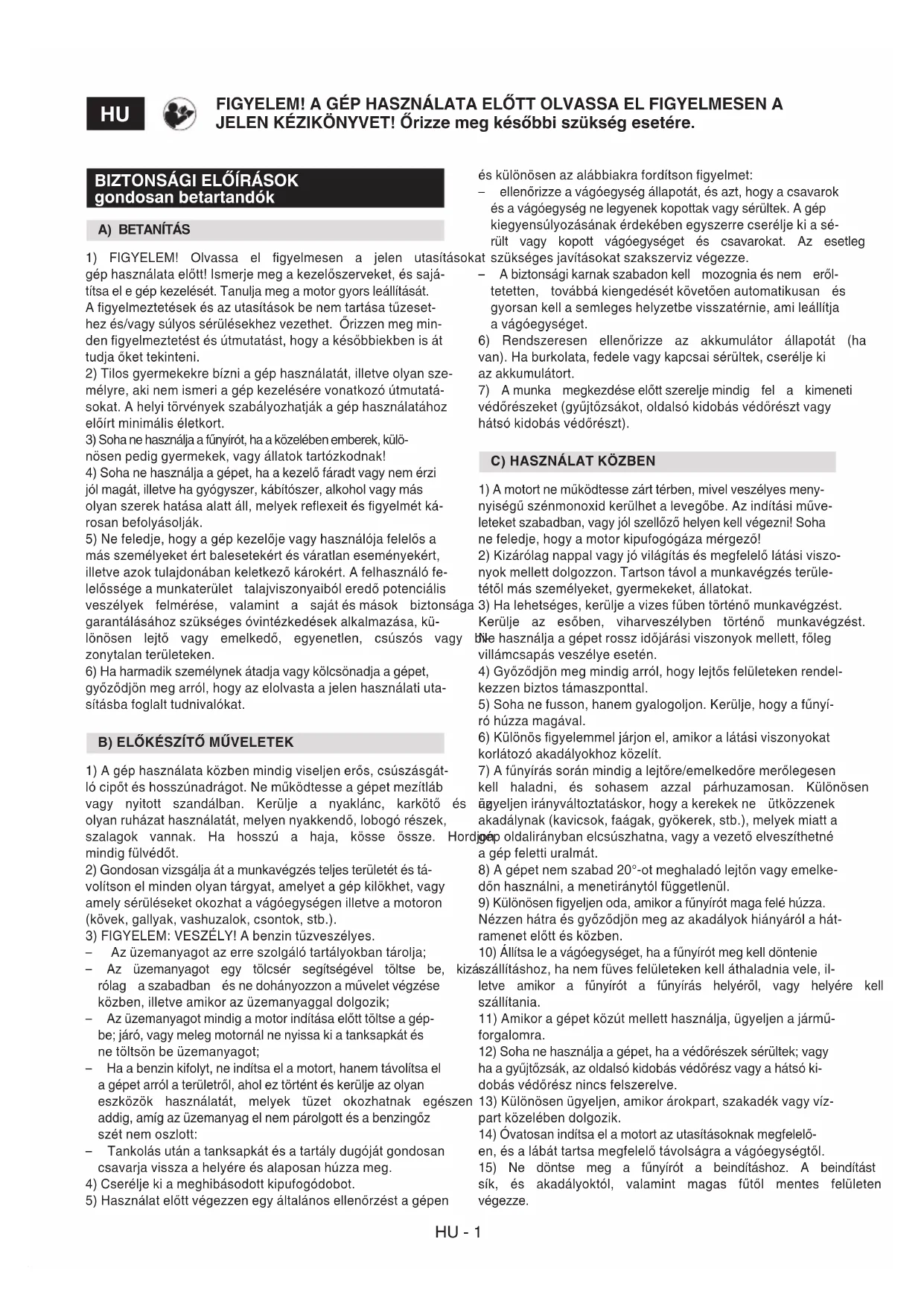

1)  FIGYELEM!  Olvassa  el  gyelmesen  a  jelen  utasításokat  gép használata előtt! Ismerje meg a kezelőszerveket, és sajá- títsa el e gép kezelését. Tanulja meg a motor gyors leállítását.  A gyelmeztetések és az utasítások be nem tartása tűzeset- hez és/vagy súlyos sérülésekhez vezethet.  Őrizzen meg min- den gyelmeztetést és útmutatást, hogy a későbbiekben is át  tudja őket tekinteni.  2) Tilos gyermekekre bízni a gép használatát, illetve olyan sze- mélyre, aki nem ismeri a gép kezelésére vonatkozó útmutatá- sokat. A helyi törvények szabályozhatják a gép használatához  előírt minimális életkort. 3) Soha ne használja a fűnyírót, ha a közelében emberek, külö- nösen pedig gyermekek, vagy állatok tartózkodnak!  4) Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi  jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más  olyan szerek hatása alatt áll, melyek reexeit és gyelmét ká- rosan befolyásolják. 5) Ne feledje, hogy a gép kezelője vagy használója felelős a  más személyeket ért balesetekért és váratlan eseményekért,  illetve azok tulajdonában keletkező károkért. A felhasználó fe- lelőssége a munkaterület  talajviszonyaiból eredő potenciális  veszélyek  felmérése,  valamint  a  saját és mások  biztonsága  garantálásához szükséges óvintézkedések alkalmazása, kü- lönösen  lejtő  vagy  emelkedő,  egyenetlen,  csúszós  vagy  bi- zonytalan területeken. 6) Ha harmadik személynek átadja vagy kölcsönadja a gépet,  győződjön meg arról, hogy az elolvasta a jelen használati uta- sításba foglalt tudnivalókat.  B) ELŐKÉSZÍTŐ MŰVELETEK 1) A gép használata közben mindig viseljen erős, csúszásgát- ló cipőt és hosszúnadrágot. Ne működtesse a gépet mezítláb  vagy  nyitott  szandálban.  Kerülje  a  nyaklánc,  karkötő  és  az  olyan ruházat használatát, melyen nyakkendő, lobogó részek,  szalagok  vannak.  Ha  hosszú  a  haja,  kösse  össze.  Hordjon  mindig fülvédőt. 2) Gondosan vizsgálja át a munkavégzés teljes területét és tá- volítson el minden olyan tárgyat, amelyet a gép kilökhet, vagy  amely sérüléseket okozhat a vágóegységen illetve a motoron  (kövek, gallyak, vashuzalok, csontok, stb.). 3) FIGYELEM: VESZÉLY! A benzin tűzveszélyes. –    Az üzemanyagot az erre szolgáló tartályokban tárolja; –   Az  üzemanyagot  egy  tölcsér  segítségével  töltse  be,  kizá- rólag  a szabadban  és ne dohányozzon a művelet végzése  közben, illetve amikor az üzemanyaggal dolgozik; –   Az üzemanyagot mindig a motor indítása előtt töltse a gép- be; járó, vagy meleg motornál ne nyissa ki a tanksapkát és  ne töltsön be üzemanyagot; –   Ha a benzin kifolyt, ne indítsa el a motort, hanem távolítsa el  a gépet arról a területről, ahol ez történt és kerülje az olyan  eszközök  használatát,  melyek  tüzet  okozhatnak  egészen  addig, amíg az üzemanyag el nem párolgott és a benzingőz  szét nem oszlott: –   Tankolás után a tanksapkát és a tartály dugóját gondosan  csavarja vissza a helyére és alaposan húzza meg. 4) Cserélje ki a meghibásodott kipufogódobot. 5) Használat előtt végezzen egy általános ellenőrzést a gépen 

FIGYELEM! A GÉP HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN A JELEN KÉZIKÖNYVET! Őrizze meg későbbi szükség esetére. és különösen az alábbiakra fordítson gyelmet: –   ellenőrizze a vágóegység állapotát, és azt, hogy a csavarok  és a vágóegység ne legyenek kopottak vagy sérültek. A gép  kiegyensúlyozásának érdekében egyszerre cserélje ki a sé- rült  vagy  kopott  vágóegységet  és  csavarokat.  Az  esetleg  szükséges javításokat szakszerviz végezze. –   A biztonsági karnak szabadon kell  mozognia és nem  eről- tetetten,  továbbá kiengedését követően automatikusan  és  gyorsan kell a semleges helyzetbe visszatérnie, ami leállítja  a vágóegységet. 6)  Rendszeresen  ellenőrizze  az  akkumulátor  állapotát  (ha  van). Ha burkolata, fedele vagy kapcsai sérültek, cserélje ki  az akkumulátort. 7)  A munka  megkezdése előtt szerelje mindig  fel  a  kimeneti  védőrészeket (gyűjtőzsákot, oldalsó kidobás védőrészt vagy  hátsó kidobás védőrészt).

1) A motort ne működtesse zárt térben, mivel veszélyes meny- nyiségű szénmonoxid kerülhet a levegőbe. Az indítási műve- leteket szabadban, vagy jól szellőző helyen kell végezni! Soha  ne feledje, hogy a motor kipufogógáza mérgező!  2) Kizárólag nappal vagy jó világítás és megfelelő látási viszo- nyok mellett dolgozzon. Tartson távol a munkavégzés terüle- tétől más személyeket, gyermekeket, állatokat. 3) Ha lehetséges, kerülje a vizes fűben történő munkavégzést.  Kerülje  az  esőben,  viharveszélyben  történő  munkavégzést.  Ne használja a gépet rossz időjárási viszonyok mellett, főleg  villámcsapás veszélye esetén. 4) Győződjön meg mindig arról, hogy lejtős felületeken rendel- kezzen biztos támaszponttal. 5) Soha ne fusson, hanem gyalogoljon. Kerülje, hogy a fűnyí- ró húzza magával. 6) Különös gyelemmel járjon el, amikor a látási viszonyokat  korlátozó akadályokhoz közelít.  7) A fűnyírás során mindig a lejtőre/emelkedőre merőlegesen  kell  haladni,  és  sohasem  azzal  párhuzamosan.  Különösen  ügyeljen irányváltoztatáskor, hogy a kerekek ne  ütközzenek  akadálynak (kavicsok, faágak, gyökerek, stb.), melyek miatt a  gép oldalirányban elcsúszhatna, vagy a vezető elveszíthetné  a gép feletti uralmát. 8) A gépet nem szabad 20°-ot meghaladó lejtőn vagy emelke- dőn használni, a menetiránytól függetlenül.   9) Különösen gyeljen oda, amikor a fűnyírót maga felé húzza.  Nézzen hátra és győződjön meg az akadályok hiányáról a hát- ramenet előtt és közben. 10) Állítsa le a vágóegységet, ha a fűnyírót meg kell döntenie  szállításhoz, ha nem füves felületeken kell áthaladnia vele, il- letve  amikor  a  fűnyírót  a  fűnyírás  helyéről,  vagy  helyére  kell  szállítania. 11) Amikor a gépet közút mellett használja, ügyeljen a jármű- forgalomra. 12) Soha ne használja a gépet, ha a védőrészek sérültek; vagy  ha a gyűjtőzsák, az oldalsó kidobás védőrész vagy a hátsó ki- dobás védőrész nincs felszerelve.  13) Különösen ügyeljen, amikor árokpart, szakadék vagy víz- part közelében dolgozik.  14) Óvatosan indítsa el a motort az utasításoknak megfelelő- en, és a lábát tartsa megfelelő távolságra a vágóegységtől. 15)  Ne  döntse  meg  a  fűnyírót  a  beindításhoz.  A  beindítást  sík,  és  akadályoktól,  valamint  magas  fűtől  mentes  felületen  végezze.HU - 2 16) Soha  ne  közelítse kezét  vagy  lábát  a  forgó  részek  mellé  vagy alá. Tartózkodjon mindig távol a kipufogónyílástól. 17) Ne emelje meg, illetve ne szállítsa a fűnyírót, amikor a mo- tor működik. 18)  Ne  módosítsa  és  ne  kapcsolja  ki  a  biztonsági  rendsze- reket. 19) Ne változtasson a motor alapbeállításán, ne járassa külö- nösen magas fordulatszámon. 20) Ne érjen a motornak a használat során felforrósodó része- ihez. Égési sérülés veszélye. 21) A meghajtással rendelkező modellnél a motor elindítása  előtt oldja ki a kerékmeghajtó tengelykapcsolót. 22)  Kizárólag  a  gép  gyártója  által  jóváhagyott  tartozékokat  használjon. 23) Ne használja a gépet, ha a tartozékok/szerszámok nincse- nek felszerelve az előírt helyre.  24) Kapcsolja ki a vágóegységet, állítsa le a motort és bontsa  a  gyertya  vezetékének  csatlakozását  (győződjön  meg  arról,  hogy az összes mozgó rész teljesen leállt-e): –   A gép szállítása alatt; –   Minden egyes alkalommal, amikor a gépet őrizetlenül hagy- ja.  Az  elektromos  indítású  modelleknél  távolítsa  el  a  kul- csot is; –   Mielőtt  megszüntetné  a  leállás  okát  vagy  megtisztítaná  a  kidobónyílást; –   A gép ellenőrzése, tisztítása előtt, vagy mielőtt azon valami- lyen munkálatot végez; –   Idegen test hozzáütődése után. Ellenőrizze, hogy keletke- zett-e károsodás a gépen, és végezze el a szükséges javí- tásokat, mielőtt újból használatba venné a gépet.  25) Kapcsolja ki a vágóegységet és állítsa le a motort: –   Mielőtt üzemanyagot tölt a gépbe; –   Minden egyes alkalommal, amikor eltávolítja, vagy vissza- helyezi a gyűjtőzsákot; –   Minden egyes alkalommal, amikor eltávolítja vagy visszahe- lyezi az oldalsó kidobás deektort; –   Mielőtt a vágási magasságot beállítja, ha a művelet nem vé- gezhető el a vezetőállásból. 26) Munkavégzés  közben  tartsa be mindig a  forgó  vágóegy- ségtől a markolat hossza által megadott biztonsági távolságot. 27)  Vegyen  vissza  a gázból  a  motor  leállítása  előtt.  Zárja  el  az üzemanyag-adagolást a munkavégzés végén, a használati  utasításban feltüntetett útmutatásokat követve. 28) FIGYELEM - Abban az esetben, ha a munka során géphiba  vagy baleset történik, állítsa le azonnal a motort és távolítsa el  a gépet, hogy ne okozhasson további károkat; amennyiben a  kezelő vagy más személyek sérülését okozó baleset történt,  nyújtson elsősegélyt az adott helyzetnek legmegfelelőbb mó- don  és  forduljon  az  illetékes  egészségügyi  intézményhez  a  szükséges ellátásért. Távolítsa el gondosan az esetleges tör- melékeket, melyek jelenléte károkat, személyek vagy állatok  sérülését okozhatja. 29)  FIGYELEM  -  A  jelen  útmutatóban  megadott  zajszint-  és  vibrációértékek a gép legnagyobb használati értékei. A nem  egyensúlyban levő vágóelem, a túl gyors mozgás, a karbantar- tás  elhanyagolása  jelentősen befolyásolják a  zajkibocsátást  és a vibrálást. Ezért szükséges biztosítani azokat a megelőző  intézkedéseket, melyek révén megszüntethetők a magas zaj- szint és a vibrálás okozta lehetséges károsodások; valamint  gondoskodni kell a gép karbantartásáról, fülvédőt kell viselni  és a munka során szüneteket kell tartani. D) KARBANTARTÁS ÉS TÁROLÁS 1) FIGYELEM! –  A gyertya vezetékét kösse le a gyertyáról és  olvassa  el  a  vonatkozó  kezelési  útmutatót  minden  tisztítási  vagy karbantartási művelet végzése előtt. Viseljen megfelelő  ruházatot és védőkesztyűt az összes olyan helyzetben, mikor  a keze veszélynek van kitéve! 2) FIGYELEM! –  Soha ne használja a gépet kopott vagy sérült  alkatrészekkel. A meghibásodott vagy sérült alkatrészeket ne  javítsa,  hanem  cserélje  ki.  Csak  eredeti  cserealkatrészeket  használjon: a nem eredeti illetve helytelenül felszerelt csereal- katrészek használata veszélyeztetheti a gép biztonságát, bal- esetet vagy személyi sérüléseket okozhat, továbbá felmenti a  gyártót a mindennemű kötelezettség és felelősség alól.  3)  A használati utasításban  le nem írt összes beállítást,  va- lamint  karbantartási  műveletet  viszonteladójánál  vagy  egy  szakszervizben  kell  elvégeztetni,  ahol  rendelkeznek  a  töké- letes  munka  elvégzéséhez szükséges  tudással  és  felszere- léssel, és nem változtatják meg a gép eredeti üzembiztonsági  szintjét. Nem megfelelő műhelyekben, vagy nem szakember  által végzett műveletek a jótállás bármely formájának elévü- lését és a gyártó mindennemű felelősség alóli mentesülését  vonják maguk után. 4) Minden egyes használat után kösse le a vezetéket a gyer- tyáról és ellenőrizze az esetleges sérüléseket. 5) A csavarokat és a csavaranyákat mindig tartsa meghúzva,  hogy a gép mindig üzembiztos legyen. Fontos a folyamatos,  alapos karbantartás a gép élettartama és biztonságos műkö- dése érdekében. 6)  Rendszeresen  ellenőrizze,  hogy  a  vágóegység  csavarjai  megfelelően meg vannak-e szorítva. 7) Viseljen védőkesztyűt a vágóegység kezelése, le- vagy fel- szerelése során. 8) A vágóegység élezése után ellenőrizze annak kiegyensú- lyozását. Valamennyi a vágóegységgel kapcsolatos művelet  (leszerelés, élezés, kiegyensúlyozás, visszaszerelés és/vagy  csere) felelősségteljes munka, amely különleges hozzáértést  igényel a  megfelelő szerszámok használatán túl. Biztonsági  okokból ezek a műveletek csak szakszervizben végezhetők. 9) A gép beállítási műveletei során ügyeljen arra, hogy az uj- jai  ne  szoruljanak  be  a forgó  vágóegység  és  a  gép  rögzített  részei közé. 10) Ne  érjen a  vágóegységhez,  amíg  le nem kötötte  a veze- téket a gyertyáról, és amíg a vágóegység forgása teljesen le  nem állt. A vágóegységen végzett beavatkozások során ügyel- jen arra, hogy a vágóegység akkor is mozoghat, amikor a gyer- tya vezetéke le van kötve. 11)  Gyakran  ellenőrizze  az  oldalsó  kidobás  védőrészt  vagy  a hátsó kidobás védőrészt és a gyűjtőzsákot.  Cserélje ki, ha  sérült.   12) Ha károsodtak, cserélje ki a gyelmeztetést és utasítást je- lentő öntapadó címkéket. 13)  A  gépet  gyermekek  számára  nem  hozzáférhető  helyen  tárolja. 14) A tűzveszély elkerülése érdekében a  gépet ne raktároz- za benzinnel teli tartállyal olyan zárt helyen, ahol a benzingőz  láng, szikra vagy erős hőforrás közelében begyulladhatna. 15) Hagyja kihűlni a motort, mielőtt a gépet bárhol elhelyezné. 16) A tűzveszély csökkentése céljából a motort, a hangtom- pítót, az akkumulátor helyét és a benzintárolót mindig tisztít- sa meg a fű- és levélmaradványoktól vagy a felesleges kenő- anyagtól. Ürítse ki a gyűjtőzsákot, és ne hagyja a lenyírt füvet  tartalmazó tárolókat zárt helyiségben.  17) A tűzveszély csökkentése céljából rendszeresen ellenőriz- ze, hogy nincs-e olaj- vagy üzemanyag-szivárgás.  18) Amennyiben a tankot le kell ürítenie, ezt hideg motor mel- lett és a szabadban végezze. E) SZÁLLÍTÁS ÉS MOZGATÁS 1)  Minden  alkalommal, amikor szükségessé  válik a  gép  fel- emelése, mozgatása, szállítása vagy megdöntése:HU - 3 –   Viseljen vastag munkavédelmi kesztyűt; –   A gépet úgy fogja meg, hogy annak súlyát  és súlyának  el- oszlását gyelembe véve biztos fogást találjon; –   A  gép  elhelyezési  vagy  raktározási  helyének  kialakítását  gyelembe véve megfelelő számú személy végezze a gép  mozgatását a gép súlyának és a szállítóeszköznek a függ- vényében.  –   Ellenőrizze, hogy a gép mozgása ne okozzon benzinszivár- gást vagy károkat, sérüléseket. 2)  A  szállítás  alatt  megfelelően  rögzítse  a  gépet  kötelekkel  vagy láncokkal.

1) A környezet védelmét a gép használata során elsődleges  fontossági szempontként kell gyelembe venni, mivel ez a bé- kés egymás mellett élés és környezetünk érdeke. Ne zavarjon  másokat a szomszédságában. 2) Szigorúan tartsa be a helyi előírásokat a csomagolóanya- gok,  olaj,  benzin,  szűrők,  használt  alkatrészek  vagy  bármi  egyéb, környezetszennyező elem selejtezésére vonatkozóan;  ezeket a  hulladékokat ne  helyezze a  háztartási  hulladékba,  hanem szelektív hulladékkezelés keretében szállítsa a meg- felelő gyűjtőtelepekre, ahol gondoskodnak azok újrahaszno- sításáról. 3) Szigorúan tartsa be a helyi előírásokat a levágott növényzet  megsemmisítését illetően. 4) Az üzemen kívül helyezéskor ne szennyezze a géppel a kör- nyezetet, hanem a hatályos helyi előírások értelmében adja le  egy gyűjtőtelepen. ISMERKEDJEN MEG A GÉPPEL! A GÉP LEÍRÁSA ÉS ALKALMAZÁSI TERÜLETEI Ez a gép kerti kisgép, pontosan gyalogvezetésű fűnyírógép. A  gép  lényegében  egy  motorból  áll,  mely  a  kerekekkel  és  tolókarral  felszerelt  védőburkolatba  zárt  vágóegységet  for- gatja. A kezelő a tolókar mögött, a forgó vágóegységtől való bizton- ságos távolságra elhelyezkedve vezetheti a gépet és működ- tetheti  a  fő vezérléseket.  Ha  a  kezelő  eltávolodik  a  géptől,  a  motor és a forgó vágóegység néhány másodpercen belül leáll. Rendeltetésszerű használat Ezt  a gyalogvezetésű gépet  fűnyírásra terveztük és  készítet- tük, alkalmazható a fűnyíró-kapacitásának megfelelő kiterje- désű kertekben és egyéb füves területeken. Ez a gép az alábbiakra alkalmas:

• fűnyírás, a fű felaprítása és a talajra terítése (mulcsozás);

• fűnyírás, a fű oldalsó ürítése (az erre tervezett gépeknél). Felhasználói célcsoport Ez a gép fogyasztói, azaz nem professzionális használatra ké- szült. Ez a gép hobbikertészeti alkalmazásra készült. Nem rendeltetésszerű használat A fentiektől  eltérő bármilyen más használat veszélyes  lehet  és személyi és/vagy tárgyi károkat okozhat. Helytelen hasz- nálatnak minősülnek  az  alábbiak  (példaként és  nem  kizáró- lagosan): –   személyek, gyermekek vagy állatok szállítása a gépen; –   a gépre felszállva haladás; –   a gép használata terhek tolására vagy vontatására; –   a gép használata sövények igazítására vagy nem pázsit jel- legű növényzet vágására; –   egy személynél több általi használat; –   a vágóegység működtetése a nem füves szakaszokon. A GÉP AZONOSÍTÓ CÍMKÉJE ÉS ALKATRÉSZEI (lásd az ábrákat a ii. oldalon) 1.   Zajteljesítmény szint 2.   Minőségazonossági jelzés 3.   G y á r t á s   é v e 4.   Fűnyíró típus 5.   Gyártási szám 6.   A gyártó neve és címe 7.   Cikkszám 8.   A motor névleges teljesítménye  és maximális üzemi sebessége 9.   A gép tömege üres tartállyal kg-ban 11.   V á z

13.   Vágóegység 14a. Oldalsó kidobás deektor (ha van) 14b. Oldalsó kidobás védőrész (ha van) 15.   Tolókar 16.  Sebességszabályozó 17.  Motor / vágóegység fékkar 18.  Meghajtó kapcsolókar Közvetlenül a gép vásárlása után írja át az azonosító számo- kat (3 - 4 - 5) a használati utasítás utolsó oldalán található, erre  a célra szolgáló helyre. A VEZÉRLŐKÖN FELTÜNTETETT JELZÉSEK LEÍRÁSA (ahol vannak) 21.   Lassú 22.   G y o r s 23.   Szívató 24.   Motor leállítás 25.   Meghajtás bekapcsolva 26.   Üresjárat 27.   Motor indítás BIZTONSÁGI ELŐÍRÁSOK  -  A  fűnyírót  körültekintően  kell  használni! E célból a gépen különböző piktogramokat helyez- tünk el, melyek  a  legfontosabb használati óvintézkedésekre  gyelmeztetnek. Jelentésük magyarázata az alábbiakban ta- lálható. Javasoljuk továbbá, hogy olvassa el gyelmesen a je- len használati utasítás megfelelő fejezetében feltüntetett biz- tonsági előírásokat. Cserélje ki a sérült vagy olvashatatlan címkéket. 41.   Figyelem:  A  gép  használatba  vétele  előtt  olvassa  el  a  használati útmutatót. 42.   Kidobás veszély. A gép használata során az idegen sze- mélyek tartózkodjanak a munkavégzés területén kívül. 43.   Vágásveszély.  Vágóegység mozgásban.  Ne tegye kezét  vagy lábát a vágóegység-házba.  Bármilyen karbantartásiHU - 4 vagy javítási művelet elvégzése előtt csatolja le a gyertya- pipát és olvassa el az utasításokat!

46. Vágásveszély. Vágóegység  Ne tegye kezét vagy lábát  a 

vágóegység házába. 47.  Vigyázat, meleg felületek!

HASZNÁLATI SZABÁLYOK

A motort és az akkumulátort (ha tartozéka) illetően ol- vassa el a vonatkozó használati útmutatókat. MEGJEGYZÉS - A szövegben feltüntetett hivatkozások és a (iii. és azt követő oldalakon található) hozzájuk tar- tozó ábrák közötti megegyezést az egyes fejezetek címét megelőző szám jelöli.

1. AZ ÖSSZESZERELÉS BEFEJEZÉSE

MEGJEGYZÉS A gép bizonyos alkatrészei a szállításkor már felszerelt állapotban lehetnek. FIGYELEM! A gép kicsomagolását és összeszere- lését szilárd, sík felületen kell végezni, továbbá elegen- dő helyet kell biztosítani a gép és a csomagolás mozga- tásához a megfelelő szerszámok alkalmazásával. A csomagolóanyagok selejtezését mindig a helyi hatá- lyos előírásoknak megfelelően kell elvégezni.

A tolókar felszerelése

Az akkumulátor csatlakoztatása

• Nyomógombos elektromos indítású modellek      Helyezze be a tartozék akkumulátort a motoron levő rekesz- be (3.2b, “II - III” szak.).

2. A VEZÉRLÉSEK LEÍRÁSA

MEGJEGYZÉS A vezérléseken levő szimbólumok jelenté- se az előző oldalakon található.

Motor / vágóegység fékkar A vágóegység fékét a kar (1) vezérli, melyet a tolókarhoz kell  szorítani az elindításhoz és a fűnyíró működtetése közben.  A motor a kar elengedésekor leáll.  STOP 14356687/2 OPC  kar  (gépkezelő  jelenléti  kar)  felen- gedve: a motor leáll.

Meghajtó kapcsolókar (ha van) A meghajtással rendelkező modelleknél a fűnyíró haladásakor  a kart (1) a kezelő a tolókar irányába nyomja. A fűnyírógép haladása a kar kiengedésekor megszakad.  A motort mindig kikapcsolt meghajtás mellett kell beindítani. Az átvitel aktív. FIGYELEM! A hajtómű károsodásának elkerülése érdekében ne húzza hátra a gépet, amikor a hajtómű be van kapcsolva.

A sebességszabályozó vezérlése (ha van) A hajtással felszerelt modelleknél a sebességszabályozó (ha  van) lehetővé teszi a haladási sebesség szabályozását. A szabályozás a kar (1) beállításával történik a kar mellett lát- ható jelölések szerint. FONTOS Egyik sebességről a másikra váltás járó motor- nál és meghajtott állapotban lehetséges. Ne nyúljon a sebességszabályozó vezérléséhez, amikor a motor áll. Ez a művelet károsíthatja a sebességszabályozót. MEGJEGYZÉS Ha a gép nem halad előre a vezérlő « » állásában, elég a vezérlőkart « » állásra tenni és rögtön utána visszatenni a « » állásra.

Vágási magasság beállítása A vágási  magasságot az  erre  szolgáló karokkal (1) lehet be- állítani.  Mind a négy kereket ugyanarra a magasságra kell állítani.  A MŰVELETET ÁLLÓ VÁGÓEGYSÉG MELLETT VÉGEZZE.

A fogantyú beállítása A műveletet álló vágóegység mellett végezze.

3.1a A gép előkészítése a fűnyíráshoz és a fű aprításához („mulcsozó” funkció) –   Az  oldalsó  kidobással  felszerelt  típusoknál:  ellenőrizze,  hogy az oldalsó kidobás védőrész (2) le legyen engedve és  a biztonsági kar (1) rögzítse. 3.1b A gép előkészítése a fűnyíráshoz és a fű oldalsó ürítéséhez (ha van) –   Tolja be kissé a biztonsági kart (1) és emelje fel az oldalsó  kidobás védőrészt (2). –   Illessze be az oldalsó kidobás deektort (3) az ábra szerint. –   Zárja vissza az oldalsó kidobás védőrészt (2) úgy, hogy az  oldalsó kidobás deektor (3) rögzüljön. Az oldalsó kidobás deektor levételéhez: –   Tolja be kissé a biztonsági kart (1) és emelje fel az oldalsó  kidobás védőrészt (2). –   Oldja ki az oldalsó kidobás deektort (3).

A motor beindítása A beindításhoz kövesse a motor használati utasításában tar- talmazott útmutatásokat. 3.2a

• Kézi indítású modellek (“I ”) Húzza a vágóegység fékkart (1) a tolókar irányába és rántsa  meg határozott mozdulattal az indítózsinórt (2).  3.2b

• Nyomógombos elektromos indítású modellek (“II - III”) –  Helyezze be a tartozék akkumulátort a motoron levő rekesz- be (4). (kövesse a motor használati utasításában tartalma- zott útmutatásokat). –  Illessze be ütközésig a kulcsot (ha van) (5). –  Húzza  a motor / vágóegység fékkart a tolókar felé (1). MEGJEGYZÉS Az indító/leállító kart behúzva kell tartani a motor leállásának elkerülése érdekében. –  Nyomja meg az indítógombot  és tartsa nyomva, míg a mo- tor be nem indul (6).

Fűnyírás A gyep szebb lesz, ha a fűnyírást mindig ugyanazon a magas- ságon és két irányba felváltva végzi.HU - 5 A  „MULCHING”  rendszerrel  rendelkező  gép  a  füvet  lenyírja,  felaprítja és újra szétszórja a gyepen. Nem szükséges tehát  összegyűjteni a levágott füvet. A jobb „MULCHING” eredmény elérése céljából tartsa be az  alábbi tanácsokat: 1.   Ne  vágja a  füvet túl rövidre.  A  füvet  magasságának 1/3-a  arányában nyírja le. 2.   Az alvázat tartsa mindig tisztán (alulról). 3.   Mindig éles vágóegységgel dolgozzon. 4.   Kerülje a  vizes fű nyírását.  Ez könnyebben  felhalmozódik  az alváz alatt, és a fűnyírás eredménye jelentősen romlik. Tanácsok a gyep gondozására Minden fűfajta különböző tulajdonságokkal rendelkezik, ezért  más-más  gondozást  igényel.  Olvassa  el  mindig  a  vetőmag  csomagolásán található, az adott területen alkalmazható vá- gási magasságra vonatkozó útmutatást. Vegye  gyelembe,  hogy  a  gyepet  nagyrészt  egy  szárból  és  egy  vagy  több  levélből  álló  növények  alkotják.  Ha  a  levele- ket teljesen levágják, a gyep károsul és a megújulás nehéz- kessé válhat. Általában a következő útmutatások érvényesek: –   a túl rövidre nyírás miatt a gyep foltossá, ritkássá válik; –   nyáron hagyja hosszabbra a füvet, ezzel elkerülheti a talaj  kiszáradását; –   ne vágja a füvet, amikor vizes, ilyenkor a vágóegység haté- konysága a rátapadó fű miatt csökken, és a pázsitban sza- kadások keletkezhetnek; –   különösen  magas  fű  esetén  először végezzen el egy  első  nyírást  a  gép  legnagyobb  vágómagasságával,  ezután  két- három nap múlva végezzen el egy második nyírást.

A munka befejezése Amikor befejezte a munkát, engedje el a fékkart (1) és csatolja  le a gyertyapipát (2). 

• Nyomógombos elektromos indítású modellek      Nyomja meg a nyelvet (5) és vegye ki a kulcsot (4). VÁRJA MEG A VÁGÓEGYSÉG LEÁLLÁSÁT, mielőtt bármilyen  beavatkozást végezne.

4. RENDSZERES KARBANTARTÁS

A fűnyírót tartsa száraz helyen. FONTOS A legalább évente elvégzett gondos és rend- szeres karbantartás elengedhetetlen a biztonsági szint, és a gép eredeti teljesítményének hosszú időn keresztüli megőr- zése érdekében. Minden beállítási vagy karbantartási műveletet álló motor mel- lett, a gyertya vezetékének lekötése után kell elvégezni. 1)   Minden tisztítási, karbantartási vagy a  gépen végezendő  beállítás előtt vegyen fel erős munkakesztyűt. 2)   Tiszta le a gépet minden vágás után; távolítsa el az alváz- ban felhalmozódott fű- és sármaradványokat, így elkerül- heti,  hogy  száradásukat  követően  nehézkessé  tegyék  a  következő elindítást. 3)   A váz belső részének máza idővel leválhat a lenyírt fű súro- ló hatásának következtében. Ez esetben minél előbb má- zolja át  rozsdavédő festékkel, hogy megelőzze rozsda ki- alakulását, mely a fém korróziójához vezethet. 4)   Ha az alsó részhez kell hozzáférnie, döntse a gépet kizá- rólag a motor használati útmutatójában feltüntetett oldalra,  az  erre vonatkozó utasításokat követve; győződjön meg a  gép  megfelelő  stabilitásáról  mielőtt  bármilyen  beavatko- zást végezne. 5)   Kerülje, hogy a motor vagy a gép műanyag részeire benzin  jusson, ami károsíthatja ezeket a részeket, illetve ha eset- leg mégis benzin került  rájuk,  azonnal tisztítsa le.  A  jótál- lás nem érvényes a műanyag részeken benzin által oko- zott sérülésekre. 6)  Az AVS-sel szerelt modelleknél: ha a tolókaron rendelle- nes rezgést érzékel, ellenőrizze a rezgéscsillapító karman- tyúkat, és forduljon a márkakereskedőhöz. 7)  A  gép  jó  működésének  és  hosszú  élettartamának  bizto- sítása  érdekében  ajánlott  rendszeresen,  a  motor  hasz- nálati  utasításában  megadott  időközönként  cserélni  a  motorolajat.        Az olaj leeresztése szakszervizben végezhető, vagy az olaj  leszívható egy fecskendővel a betöltő nyíláson keresztül.  Vegye gyelembe, hogy szükséges lehet a művelet több- szöri elvégzésére a karter teljes kiürítéséhez. A gép újbóli használata előtt ellenőrizze, hogy az olaj- szint megfelelő-e. FONTOS Soha ne használjon nagy nyomású vizet.

A vágóegység karbantartása A  vágóegységen  bármilyen  beavatkozást  a  szakszerviz  vé- gezze, mely rendelkezik a megfelelő szerszámokkal. Ezen a gépen a vi. oldal táblázatában megadott kóddal jelölt  vágóegységeket kell alkalmazni. Mivel a  gép  folyamatos  fejlesztés  tárgyát  képezi,  lehetőség  nyílik  hasonló  jellegű  és  tulajdonságú  biztonságos  és  töké- letes  működést biztosító vágóegységre  kicserélni a gyárilag  beszereltet.

A meghajtás beállítása

• 474-es modell:      A meghajtással rendelkező modelleknél távolítsa el évente  egyszer vagy kétszer a védőrészt (1) a csavarok (2) kicsava- rozásával; egy kefével, vagy sűrített levegővel tisztítsa meg  gondosan eltávolítva a  füvet,  vagy  más  szennyeződést az  erőátviteli  egység  és  a  szíj  környékéről.  Helyezze  mindig  vissza a védőrészt (1).

• 504-es modell:      A meghajtással  rendelkező modelleknél távolítsa el éven- te  egyszer vagy  kétszer a  védőrészt  (1)  a  csavarok  (2) ki- csavarozásával,  és  kapcsolja  le  a  rögzítő  egységeket  (3);  egy kefével, vagy sűrített levegővel tisztítsa meg gondosan  eltávolítva  a  füvet,  vagy  más  szennyeződést  az  erőátvite- li  egység  és  a  szíj  környékéről.  Helyezze  mindig  vissza  a  védőrészt (1).

Az akkumulátor feltöltése (ha van)

• Nyomógombos elektromos indítású modellek      Az akkumulátor működési idejére, tárolására és karbantar- tására vonatkozó utasításokat a motor használati utasítása  tartalmazza.

A sebességszabályozó vezeték beállítása (ha van) Ez  a beállítás  akkor  szükséges, amikor  a  kar  (1)  gyakran  ki- mozdul az 

 állásában fordítsa el a vezeték beállítót (2) a  nyíllal jelölt irányba annyira, amennyi szükséges ahhoz, hogy  a kar az állásban maradjon. FONTOS A beállítást kikapcsolt motor mellett kell vé- gezni.HU - 6

1. indítsa el a motort szabadban, és járassa a minimu-

mon, amíg leáll, hogy a karburátorban maradt összes  üzemanyagot elfogyassza;

2. ellenőrizze a gép épségét;

• az időjárás viszontagságaitól védetten;

• gyermekektől elzárva;

• ellenőrizze, hogy eltávolította-e a karbantartáshoz  használt kulcsokat és szerszámokat.

Mi a tennivaló, amikor... A probléma oka  Megoldás

1. A benzinmotoros fűnyírógép nem működik

A motorban nincs olaj vagy  benzin Ellenőrizze az olaj és a  benzin szintjét. A gyertya és a szűrő  állapota nem kielégítő Tisztítsa meg vagy cserélje  ki a szennyezett gyertyát  és szűrőt Az előző szezon vége óta  nem ürítette ki a benzint a  fűnyírógépből Az úszó elakadt; döntse  meg a fűnyírót a karburátor  felőli oldalra

2. A fűnyírás nehézkes

A vágóegység nincs  megfelelő állapotban Élezze meg a  vágóegységet vagy  cserélje ki

3. A gép rendellenesen vibrál

EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész)

1. Alulírott Vállalat

2. Felelősségének teljes tudatában kijelenti, hogy az

alábbi gép: a) Típus / Alaptípus c) Gyártási szám d) Motor: robbanómotor

3. Megfelel az alábbi irányelvek előírásainak:

4. Hivatkozás a harmonizált szabványokra

g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint

n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje RU (Перевод оригинальных инструкций)
