MANUALE UTENTE Multiclip 547 S STIGA

Tosaerba con conducente a piedi -

MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

Livello di pressione acustica

0,73 Livello di potenza acustica garantito 93 94

Livello di vibrazioni

da osservare scrupolosamente A) ADDESTRAMENTO 1)  ATTENZIONE!  Leggere attentamente le presenti istruzio- ni  prima di usare  la macchina. Prendere familiarità  con  i co- mandi e con un uso appropriato della macchina. Imparare ad  arrestare rapidamente il motore. L’inosservanza delle avver- tenze e delle istruzioni può causare incendi e/o gravi lesio- ni. Conservare tutte le avvertenze e le istruzioni per consul- tarle in futuro. 2)  Non  permettere  mai  che  la  macchina  venga  utilizzata  da  bambini o da persone che non abbiano la necessaria dimesti- chezza con le istruzioni. Le leggi locali possono ssare un’età  minima per l’utilizzatore. 3)  Non  utilizzare mai il  rasaerba con persone,  in  particolare  bambini, o animali nelle vicinanze.  4) Non utilizzare mail la macchina se l’utilizzatore è in condi- zione di stanchezza o malessere, oppure ha assunto farmaci,  droghe, alcool o sostanze nocive alle sue capacità di riessi  e attenzione. 5) Ricordare che l’operatore o utilizzatore è responsabile di in- cidenti e imprevisti che si possono vericare ad altre persone  o alle loro proprietà. Rientra nella responsabilità dell’utilizzato- re la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per  garantire la sua e altrui sicurezza, in particolare sui pendii, ter- reni accidentati, scivolosi o instabili. 6) Nel caso si voglia cedere o prestare ad altri la macchina, as- sicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale.

B) OPERAZIONI PRELIMINARI

1) Quando si utilizza la macchina indossare sempre calzature  da lavoro resistenti, antiscivolo e pantaloni lunghi. Non azio- nare la macchina a piedi scalzi o con sandali aperti. Evitare di  indossare catene, braccialetti, indumenti con parti svolazzan- ti, o provvisti di lacci o cravatte. Raccogliere i capelli lunghi. Indossare sempre cue protettive. 2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò  che potrebbe venire espulso dalla macchina o danneggiare il  gruppo di taglio e il motore (sassi, rami, li di ferro, ossi, ecc.) 3)  ATTENZIONE:  PERICOLO!  La  benzina  è  altamente  in- ammabile. – Conservare il carburante in appositi contenitori; –   Rabboccare  il  carburante,  utilizzando  un  imbuto,  solo  all’aperto e non fumare durante questa operazione e ogni  volta che si maneggia il carburante; –   Rabboccare prima di avviare il motore; non aggiungere ben- zina o togliere il tappo del serbatoio  quando il motore è  in  funzione o è caldo; –   Se fuoriesce della benzina, non avviare il motore, ma allon- tanare la macchina dall’area nella quale il carburante è stato  versato, ed evitare di creare possibilità di incendio, ntanto  che il carburante non sia evaporato ed i vapori di benzina non si siano dissolti: –   Rimettere sempre e serrare bene i tappi del serbatoio e del  contenitore della benzina. 4) Sostituire i silenziatori difettosi. 5)  Prima  dell’uso,  procedere  ad  una  verica  generale  della  macchina ed in particolare:

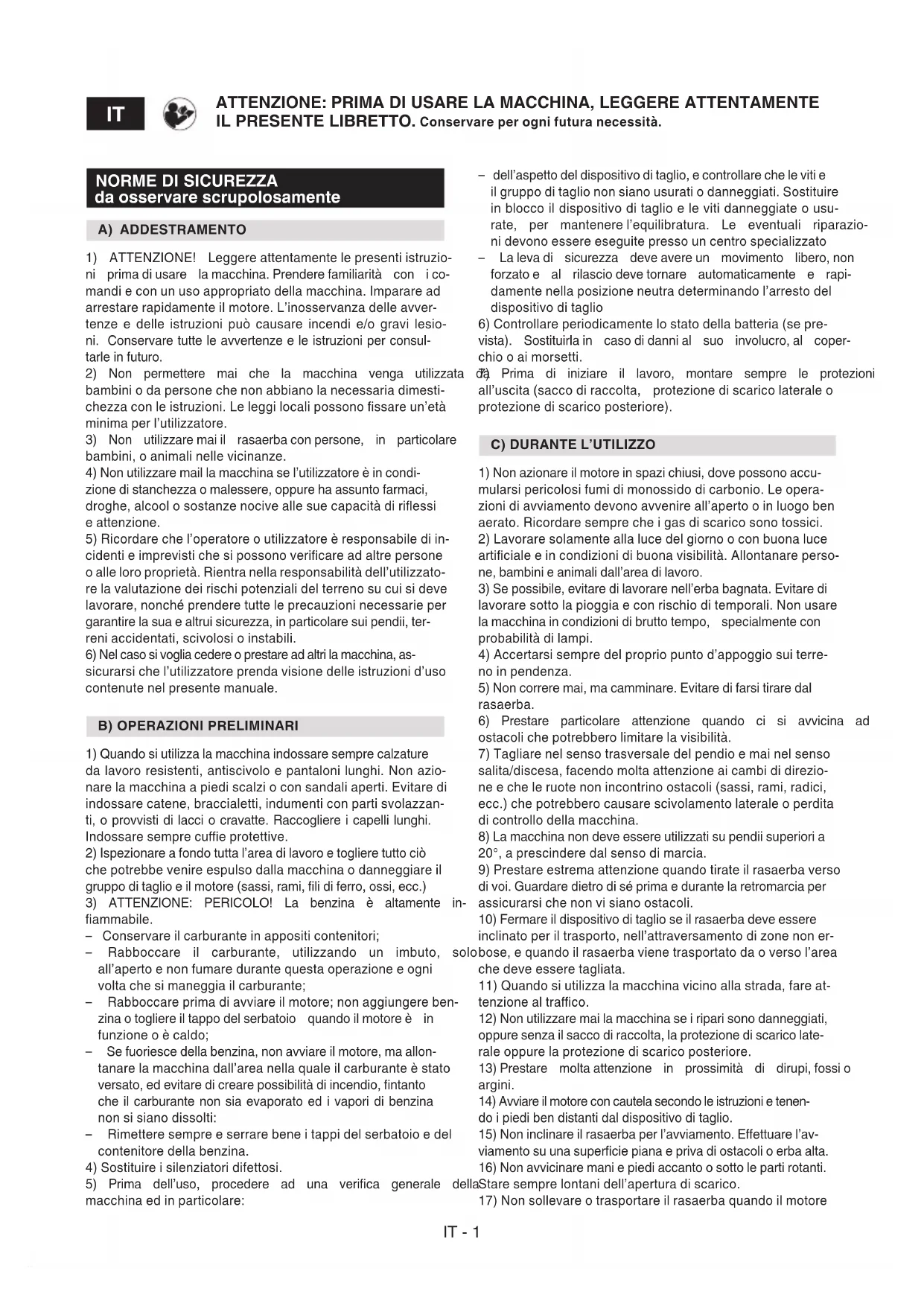

ATTENZIONE: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità. – dell’aspetto del dispositivo di taglio, e controllare che le viti e il gruppo di taglio non siano usurati o danneggiati. Sostituire in blocco il dispositivo di taglio e le viti danneggiate o usu- rate,  per  mantenere l’equilibratura.  Le  eventuali  riparazio- ni devono essere eseguite presso un centro specializzato –   La leva di  sicurezza  deve avere un  movimento  libero, non  forzato e  al  rilascio deve tornare  automaticamente  e  rapi- damente nella posizione neutra determinando l’arresto del  dispositivo di taglio 6) Controllare periodicamente lo stato della batteria (se pre- vista).  Sostituirla in  caso di danni al  suo  involucro, al  coper- chio o ai morsetti. 7)  Prima  di  iniziare  il  lavoro,  montare  sempre  le  protezioni  all’uscita (sacco di raccolta,  protezione di scarico laterale o  protezione di scarico posteriore).

C) DURANTE L’UTILIZZO

1) Non azionare il motore in spazi chiusi, dove possono accu- mularsi pericolosi fumi di monossido di carbonio. Le opera- zioni di avviamento devono avvenire all’aperto o in luogo ben  aerato. Ricordare sempre che i gas di scarico sono tossici.  2) Lavorare solamente alla luce del giorno o con buona luce  articiale e in condizioni di buona visibilità. Allontanare perso- ne, bambini e animali dall’area di lavoro. 3) Se possibile, evitare di lavorare nell’erba bagnata. Evitare di  lavorare sotto la pioggia e con rischio di temporali. Non usare  la macchina in condizioni di brutto tempo,  specialmente con  probabilità di lampi. 4) Accertarsi sempre del proprio punto d’appoggio sui terre- no in pendenza. 5) Non correre mai, ma camminare. Evitare di farsi tirare dal  rasaerba. 6)  Prestare  particolare  attenzione  quando  ci  si  avvicina  ad  ostacoli che potrebbero limitare la visibilità.  7) Tagliare nel senso trasversale del pendio e mai nel senso  salita/discesa, facendo molta attenzione ai cambi di direzio- ne e che le ruote non incontrino ostacoli (sassi, rami, radici,  ecc.) che potrebbero causare scivolamento laterale o perdita  di controllo della macchina. 8) La macchina non deve essere utilizzati su pendii superiori a  20°, a prescindere dal senso di marcia.   9) Prestare estrema attenzione quando tirate il rasaerba verso  di voi. Guardare dietro di sé prima e durante la retromarcia per  assicurarsi che non vi siano ostacoli. 10) Fermare il dispositivo di taglio se il rasaerba deve essere  inclinato per il trasporto, nell’attraversamento di zone non er- bose, e quando il rasaerba viene trasportato da o verso l’area  che deve essere tagliata. 11) Quando si utilizza la macchina vicino alla strada, fare at- tenzione al traco. 12) Non utilizzare mai la macchina se i ripari sono danneggiati,  oppure senza il sacco di raccolta, la protezione di scarico late- rale oppure la protezione di scarico posteriore. 13) Prestare  molta attenzione  in  prossimità  di  dirupi, fossi o  argini. 14) Avviare il motore con cautela secondo le istruzioni e tenen- do i piedi ben distanti dal dispositivo di taglio. 15) Non inclinare il rasaerba per l’avviamento. Eettuare l’av- viamento su una supercie piana e priva di ostacoli o erba alta.  16) Non avvicinare mani e piedi accanto o sotto le parti rotanti.  Stare sempre lontani dell’apertura di scarico. 17) Non sollevare o trasportare il rasaerba quando il motoreIT - 2 è in funzione. 18) Non manomettere o disattivare i sistemi di sicurezza. 19) Non modicare le regolazioni del motore, e non fare rag- giungere al motore un regime di giri eccessivo. 20) Non toccare i componenti del motore che si riscaldano du- rante l’uso. Rischio di ustioni. 21) Nei modello con trazione, disinnestare l’innesto della tra- smissione alle ruote prima di avviare il motore. 22) Utilizzare solo gli accessori approvati dal produttore del- la macchina. 23) Non utilizzare la macchina se gli accessori/utensili non so- no installati nei punti previsti. 24)  Disinnestare  il  dispositivo  di  taglio,  fermare  il  motore  e  staccare il cavo della candela (accertandosi che tutte le parti  in movimento si siano completamente arrestate): –   Durante il trasporto della macchina; –   Ogni qualvolta si lasci la macchina incustodita. Nei modelli  con avviamento elettrico, togliere anche la chiave; –   Prima di  rimuovere  le  cause  di bloccaggio o  disintasare  il  convogliatore di scarico; –   Prima di controllare pulire o lavorare sulla macchina; –   Dopo  aver  colpito  un  corpo  estraneo.  Vericare  eventuali  danni sulla macchina ed eettuare le necessarie riparazioni  prima di usarla nuovamente.  25) Disinnestare il dispositivo di taglio e fermare il motore: –   Prima di fare rifornimento di carburante; –   Ogni volta che si toglie o si rimonta il sacco di raccolta; –   Ogni  volta  che  si  toglie  o  si  rimonta  il  deettore  di  scari- co laterale; –   Prima  di  regolare  l’altezza  di  taglio  se  questa  operazione  non può essere eseguita dalla postazione del conducente. 26)  Durante  il  lavoro  mantenere  sempre  la  distanza  di  sicu- rezza dal dispositivo di taglio rotante, data dalla lunghezza del manico. 27) Ridurre il gas prima di fermare il motore. Chiudere l’alimen- tazione del carburante al termine del lavoro, seguendo le istru- zioni fornite sul libretto. 28)  ATTENZIONE  –  In  caso  di  rotture  o  incidenti  durante  il  lavoro,  arrestare  immediatamente  il  motore  e  allontanare  la  macchina in modo da non provocare ulteriori danni; nel caso  di incidenti con lesioni personali o a terzi, attivare immediata- mente le procedure di pronto soccorso più adeguate alla si- tuazione in atto e rivolgersi ad una Struttura Sanitaria per le cure  necessarie.  Rimuovere  accuratamente  eventuali  detriti  che potrebbero arrecare danni o lesioni a persone o a animali  qualora rimanessero inosservati. 29) ATTENZIONE – Il livello di rumorosità e di vibrazioni ripor- tato nelle  presenti  istruzioni,  sono  valori massimi  di utilizzo  della macchina. L’impiego di un elemento di taglio sbilanciato,  l’eccessiva velocità di movimento, l’assenza di manutenzione  inuiscono in modo signicativo nelle emissioni sonore e nel- le vibrazioni. Di conseguenza è necessario adottare delle mi- sure preventive atte ad eliminare possibili danni dovuti ad un  rumore elevato e alle sollecitazioni da vibrazioni; provvedere  alla manutenzione della macchina, indossare cue antirumo- re, eettuare delle pause durante il lavoro.

D) MANUTENZIONE E MAGAZZINAGGIO

1) ATTENZIONE! – Staccare il cavo della candela e leggere le  relative istruzioni prima di iniziare qualsiasi intervento di puli- zia o manutenzione. Indossare indumenti adeguati e guanti di  lavoro in tutte le situazioni di rischio per le mani. 2) ATTENZIONE! – Non usare mai la macchina con parti usu- rate o danneggiate. I pezzi guasti o deteriorati devono esse- re sostituiti e mai riparati. Usare solo ricambi originali: l’uso  di ricambi non originali e/o  non correttamente montati com- promette la sicurezza della macchina, può causare incidenti  o lesioni personali e solleva il Costruttore da ogni obbligo o responsabilità. 3) Tutte le operazioni di manutenzione e di regolazione non  descritte in questo manuale devono essere eseguite dal vo- stro Rivenditore o da un Centro specializzato, che dispone delle conoscenze e delle attrezzature necessarie anché  il  lavoro sia correttamente eseguito, mantenendo il grado di si- curezza originale della macchina. Operazioni eseguite presso  strutture inadeguate o da persone non qualicate comportano  il decadimento di ogni forma di Garanzia e di ogni obbligo o re- sponsabilità del Costruttore. 4) Dopo ogni uso, scollegare il cavo della candela e controlla- re eventuali danni. 5) Mantenere serrati dadi e viti, per essere certi che la macchi- na sia sempre in condizioni sicure di funzionamento. Una ma- nutenzione regolare è essenziale per la sicurezza e per man- tenere il livello delle prestazioni. 6) Controllare regolarmente che le viti del dispositivo di taglio  siano serrate correttamente. 7) Indossare guanti da lavoro per maneggiare il dispositivo di  taglio, per smontarlo o rimontarlo. 8) Curare l’equilibratura del dispositivo di taglio quando viene  alato. Tutte le operazioni riguardanti il dispositivo di taglio  (smontaggio,  alatura,  equilibratura,  rimontaggio  e/o  sosti- tuzione) sono lavori impegnativi che richiedono una specica  competenza  oltre all’impiego di apposite attrezzature; per ra- gioni di sicurezza, occorre pertanto che siano sempre eseguiti  presso un centro specializzato. 9) Durante le operazioni di regolazione della macchina, pre- stare attenzione ad evitare che le dita rimangano intrappola- te fra il dispositivo di taglio in movimento e le parti sse della  macchina. 10) Non toccare il dispositivo di taglio ntanto che non sia stato  staccato il cavo della candela e che il dispositivo di taglio non sia completamente fermo. Durante gli interventi sul dispositivo  di taglio, fare attenzione che il dispositivo di taglio può muover- si, anche se il cavo della candela è staccato. 11) Controllare di frequente la protezione di scarico laterale,  oppure la protezione di scarico posteriore, il sacco si raccolta. Sostituirli se danneggiati. 12) Sostituire gli adesivi che riportano istruzioni e messaggi di  avvertenza, se danneggiati. 13) Riporre la macchina in un luogo inaccessibile ai bambini. 14) Non riporre la macchina con della benzina nel serbatoio in  un locale dove i vapori di benzina potrebbero raggiungere una amma, una scintilla o una forte fonte di calore. 15) Lasciare rareddare il motore prima di collocare la macchi- na in un qualsiasi ambiente. 16) Per ridurre il rischio di incendio, mantenere il motore, il si- lenziatore di scarico, l’alloggiamento della batteria e la zona di  magazzinaggio della benzina liberi da residui d’erba, foglie o  grasso eccessivo. Svuotare il sacco di raccolta e non lasciare contenitori con l’erba tagliata all’interno di un locale. 17)  Per  ridurre  il rischio  di  incendi,  controllare  regolarmente  che non vi siano perdite di olio e/o carburante. 18) Se il serbatoio deve essere vuotato, eettuare questa ope- razione all’aperto e a motore freddo.

E) TRASPORTO E MOVIMENTAZIONE

1)  Ogni  volta  che  è  necessario movimentare, sollevare, tra- sportare o inclinare la macchina occorre: – Indossare robusti guanti da lavoro; –   Aerrare la macchina in punti che orano una presa sicura,  tenendo conto del peso e della sua ripartizione –   Impiegare  un  numero  di  persone  adeguato  al  peso  dellaIT - 3 macchina e alle caratteristiche del mezzo di trasporto o del  posto nel quale deve essere collocata o prelevata  –   Assicurarsi che la movimentazione della macchina non pro- duca perdite di benzina o causi danni o lesioni. 2) Durante il trasporto, assicurare adeguatamente la macchi- na mediante funi o catene.

DESCRIZIONE DELLA MACCHINA

Questa macchina è una attrezzatura da giardinaggio e preci- samente un  rasaerba con operatore a piedi. La  macchina  si  compone  essenzialmente  di un  motore,  che  aziona un dispositivo di taglio racchiuso in un carter, dotato di ruote e di un manico.  L’operatore è in grado di condurre la macchina e di azionare i  comandi principali mantenendosi sempre dietro al manico, e  quindi a distanza di sicurezza dal dispositivo di taglio rotante.  L’allontanamento dell’operatore dalla macchina provoca l’arre- sto del motore e del dispositivo di taglio entro alcuni secondi. Uso previsto Questa macchina è progettata e costruita per tagliare l’erba in  giardini e aree erbose, di estensione rapportata alla capaci- tà di taglio, eseguita con la presenza di un operatore a piedi. Questa macchina può:

• tagliare l’erba, sminuzzarla e depositarla sul terreno (eetto “mulching);

• tagliare l’erba e scaricarla lateralmente (per macchine predisposte). Tipologia di utente Questa macchina è destinata all’utilizzo da parte di consuma- tori, cioè operatori non professionisti. Questa macchina è de- stinata ad un “uso hobbistico”. Uso improprio Qualsiasi  altro  impiego,  diorme  da  quelli  sopra  citati,  può  rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo): –    trasportare sulla macchina persone, bambini o animali; –    farsi trasportare dalla macchina; –    usare la macchina per trainare o spingere carichi; –    usare la macchina per regolarizzare siepi, o per il taglio di  vegetazione di tipo non erboso; –  utilizzare la macchina in più di una persona; – azionare il dispositivo di taglio nei tratti non erbosi.

ETICHETTA DI IDENTIFICAZIONE E COMPONENTI

DELLA MACCHINA (vedi figure a pag. ii)

1. Livello potenza acustica

2.  Marchio di conformità

3. Anno di fabbricazione

6.  Nome e indirizzo del Costruttore

8.  Potenza nominale e velocità massima

di funzionamento motore

13. Dispositivo di taglio

16. Variatore di velocità

17. Leva freno motore / dispositivo di taglio

18. Leva innesto trazione

25. Trazione inserita

27. Avviamento motore

PRESCRIZIONI DI SICUREZZA - Il vostro rasaerba deve es- sere utilizzato con prudenza. A tale scopo, sulla macchina so- no stati posti dei pittogrammi, destinati a ricordarvi le principali  precauzioni d’uso. Il loro signicato è spiegato qui di seguito.  Vi raccomandiamo inoltre di leggere attentamente le norme di  sicurezza riportate nell’apposito capitolo del presente libretto. Sostituire le etichette danneggiate o illeggibili.

41.  Attenzione:  Leggere  il  libretto  di  istruzioni  prima  di  usa-

42. Rischio di espulsione. Tenere le persone al di fuori dell’a-

rea di lavoro, durante l’uso.

43.  Rischio di tagli. Dispositivo di taglio in movimento. Non in-

trodurre mani o piedi all’interno dell’alloggiamento del di- spositivo di taglio. Scollegare il cappuccio della candela e leggere le istruzioni prima di eettuare qualsiasi opera- zione di manutenzione o riparazione.

47. Attenzione alle superci calde!IT - 4

Per il motore e la batteria (se prevista) leggere i relativi manuali di istruzioni. NOTA - La corrispondenza fra i riferimenti contenuti nel testo e le rispettive figure (poste alle pagg. iii e seguenti) è data dal numero che precede ciascun paragrafo.

1. COMPLETARE IL MONTAGGIO

NOTA La macchina può essere fornita con alcuni compo- nenti già montati. ATTENZIONE! Lo sballaggio e il completamento del montaggio devono essere effettuati su una super- ficie piana e solida, con spazio sufficiente alla movi- mentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti.

Montaggio del manico

Collegamento batteria

• Modelli con avviamento elettrico a pulsante Inserire la batteria fornita nell’appostio vano presente sul motore (par. 3.2b, “II - “III”).

2. DESCRIZIONE DEI COMANDI

NOTA Il significato dei simboli riportati sui comandi è spie- gato nelle pagine precedenti.

Leva freno motore / dispositivo di taglio Il freno del dispositivo di taglio è comandato dalla leva (1), che  dovrà essere tenuta contro il manico per l’avviamento e duran- te il funzionamento del rasaerba.  Il motore si arresta al rilascio della leva. STOP 14356687/2 Leva  OPC  (leva  Presenza  operatore)  è  rilasciata: motore si ferma.

Leva innesto trazione (se presente) Nei modelli con trazione, l’avanzamento del rasaerba avviene  con la leva (1) spinta contro il manico. Il rasaerba smette di avanzare al rilascio della leva.  L’avviamento del motore deve avvenire sempre con la trazio- ne disinserita. La trasmissione è attiva. ATTENZIONE! Per evitare di danneggiare la tra- smissione, evitare di tirare all’indietro la macchina con la trasmissione innestata.

Comando variatore di velocità (se previsto) Nei modelli con trazione, il variatore di velocità (se previsto)  permette di regolare la velocità di avanzamento. La regolazione è ottenuta spostando la leva (1) secondo le  indicazioni riportate in prossimità della leva. IMPORTANTE Il passaggio fra una velocità e l’altra deve essere eseguito a motore in moto e trazione inserita. Non toccare il comando del variatore quando il motore è fer- mo. Questa operazione potrebbe danneggiare il variatore. NOTA Se la macchina non avanza con il comando in po- sizione « », è sufficiente portare la leva di comando su « » e subito dopo riportarla in posizione « ».

Regolazione altezza taglio La regolazione dell’altezza di taglio si eettua per mezzo del- le apposite leve (1).  Le quattro ruote dovranno essere regolate alla medesima al- tezza. ESEGUIRE L’OPERAZIONE A DISPOSITIVO DI TAGLIO FERMO.

Regolazione del manico Eseguire l’operazione a dispositivo di taglio fermo.

3.1a Predisposizione per il taglio e la sminuzzatura dell’erba (funzione “mulching”) –   Nei modelli con possibilità di scarico laterale: accertarsi che  la protezione di scarico laterale (2) sia abbassata e bloccata  dalla leva di sicurezza (1). 3.1b Predisposizione per il taglio e lo scarico laterale dell’erba (se previsto)

Spingere leggermente la leva di sicurezza (1) e sollevare la  protezione di scarico laterale (2). –   Inserire  il  deettore  di  scarico  laterale  (3)  come  indicato  nella gura. –   Richiudere  la protezione di scarico laterale  (2) in modo che  il deettore di scarico laterale (3) risulti bloccato. Per rimuovere il deettore di scarico laterale: –   Spingere leggermente la leva di sicurezza (1) e sollevare la  protezione di scarico laterale (2). –   Sganciare il deettore di scarico laterale (3).

Avviamento del motore Per l’avviamento, seguire le indicazioni del libretto del motore. 3.2a

• Modelli con avviamento manuale (“I”) Tirare la leva del freno del dispositivo di taglio (1) contro il  manico e dare un deciso strappo dalla manopola della fune di  avviamento (2).  3.2b

• Modelli con avviamento elettrico a pulsante (“II - “III”)

Inserire la batteria fornita nell’apposito vano presente sul motore  (4);  (seguire  le  istruzioni  contenute  nel  manuale  istruzioni del motore). –  Inserire a fondo la chiave (se presente) (5).

Tirare la leva freno motore/dispositivo di taglio verso il ma- nico (1). NOTA La leva freno motore / dispositivo di taglio deve es- sere mantenuta tirata per evitare l’arresto del motore.

Taglio dell’erba L’aspetto del prato sarà migliore  se i tagli saranno eettuati  sempre alla  stessa altezza  e alternativamente nelle  due di- rezioni.IT - 5 Una macchina dotata di sistema “MULCHING” taglia l’erba, la  trita e la ridistribuisce sul prato. Non è quindi necessario rac- cogliere l’erba tagliata. Per il migliori risultati “MULCHING”, osservare quanto segue:

1. Non tagliare l’erba troppo corta. Tagliare l’erba solo per 1/3

della sua altezza. 2.   Mantenere la scocca sempre ben pulita (dal di sotto). 3.   Usare sempre dispositivi di taglio ben alati. 4.   Evitare di tagliare su erba bagnata. Questa si accumula più  facilmente sotto la scocca e il risultato del taglio peggiora  considerevolmente. Consigli per la cura del prato Ogni tipologia di erba presenta caratteristiche diverse e può ri- chiedere quindi diverse modalità per la cura del prato; leggere  sempre le indicazioni contenute nelle confezioni delle sementi  riguardo l’altezza di rasatura, rapportate alle condizioni di cre- scita della zona in cui si opera. Occorre tenere presente che la maggior parte dell’erba è com- posta da uno stelo e da una o più foglie. Se le foglie vengono  tagliate  completamente, il prato si danneggia e la ricrescita  sarà più dicile. In linea generale, possono valere le seguenti indicazioni: –   un  taglio  troppo  basso  provoca  strappi  e  diradamenti  nel  tappeto erboso, con un aspetto “a macchie”; –   in estate, il taglio deve essere più alto per evitare il dissec- camento del terreno; –   non tagliare l’erba quando è bagnata; ciò può ridurre l’e- cienza del dispositivo di taglio per l’erba che vi si attacca e provocare strappi nel tappeto erboso; –   nel caso di erba particolarmente alta, è bene eseguire una  prima rasatura alla massima altezza consentita dalla mac- china, seguita da una seconda rasatura a distanza di due o tre giorni.

Conservare il rasarba in luogo asciutto. IMPORTANTE La manutenzione regolare e accurata, ese- guita almeno annualmente, è indispensabile per mantenere nel tempo i livelli di sicurezza e le prestazioni originali della macchina. Ogni operazione di regolazione o manutenzione deve essere  eseguita a motore fermo, con il cavo della candela staccato. 1)   Indossare robusti guanti da lavoro prima di ogni interven- to di pulizia, manutenzione o regolazione sulla macchina. 2)   Pulire la macchina dopo ogni taglio; rimuovere i detriti d’er- ba e il fango accumulati all’interno dello chassis per evitare  che, disseccandosi, possano rendere dicoltoso il succes- sivo avviamento. 3)  La verniciatura della parte interna dello chassis può stac- carsi nel tempo per l’azione abrasiva dell’erba tagliata; in  questo  caso,  intervenire  tempestivamente  ritoccando  la  verniciatura con una pittura antiruggine, per prevenire la formazione di ruggine che porterebbe alla corrosione del  metallo. 4)   Nel caso fosse necessario accedere alla parte inferiore, in- clinare la macchina esclusivamente dal lato indicato sul li- bretto del motore, seguendo le relative istruzioni, accertan- dosi della stabilità della macchina prima di eseguire qual- siasi tipo di intervento. 5)   Evitare di versare benzina sulle parti in plastica del moto- re o della macchina per evitare di danneggiarle, e ripulire  immediatamente  ogni  traccia  di  benzina  eventualmente  versata. La garanzia non copre i danni alle parti in plastica causati dalla benzina. 6)  Nei modelli con AVS:  in caso di vibrazioni anomale sul  manico,  controllare  i  manicotti  antivibranti  e  contattare  il  vostro Rivenditore. 7)  Per  assicurate  il  buon  funzionamento  e  la  durata  della  macchina, è buona norma sostituire periodicamente l’olio  del motore, secondo la periodicità indicata nel Manuale di  Istruzioni del motore stesso. Lo scarico dell’olio può essere eseguito presso un cen- tro specializzato, oppure aspirandolo dal bocchettone di riempimento per mezzo di una siringa, tenendo presente  che può essere necessario ripetere l’operazione alcune volte per essere certi del completo svuotamento del carter. Accertarsi di aver ripristinato il livello dell’olio, prima di usare nuovamente la macchina. IMPORTANTE Non utilizzare mai acqua ad alta pressione.

Manutenzione del dispositivo di taglio Ogni intervento sul dispositivo di taglio deve essere eseguito presso un Centro specializzato, che dispone delle attrezza- ture più idonee. Su questa macchina  è previsto l’impiego di  un  dispositivo  di  taglio risportante il codice indicato nella tabella a pagina vi. Data l’evoluzione del prodotto, il dispositivo di taglio sopra citato potrebbe essere sostituito nel tempo da altro, con ca- ratteristiche analoghe di intercambiabilità e sicurezza di fun- zionamento. 

Regolazione della trazione

Ricarica della batteria (se prevista)

• Modelli con avviamento elettrico a pulsante Per le istruzioni riguardanti l’autonomia, la ricarica, il rimes- saggio e la manutenzione della batteria, seguire le istruzioni  contenute nel manuale istruzioni del motore.

Regolazione del cavo del variatore (se previsto) Questa regolazione è necessaria quando la leva (1) tende a  non rimanere nella posizione « ». Con la leva (1) in posizione « », ruotare il registro (2) del ca- vo nel senso indicato dalla freccia di quanto strettamente ne-IT - 6 cessario anché la leva rimanga in posizione. IMPORTANTE La regolazione deve essere eseguita a motore spento.

3. rimessare la macchina:

• in un luogo inaccessibile ai bambini;

• assicurandosi di aver rimosso chiavi o utensili usati  per la manutenzione.

Cosa fare se ... Origine del problema Azione correttiva

1. Il rasaerba a benzina non funziona

Manca l’olio o la benzina nel motore Procedere al controllo dei livelli dell’olio e della benzina La candela e il filtro non sono in buono stato Pulire la candela e il filtro che possono essere imbrattati o sostituirli Non è stata svuotata la  benzina dal rasaerba alla fine della scorsa stagione Il galleggiante può essere bloccato; inclinate il rasaerba dal lato del carburatore

2. L’erba si taglia con difficoltà

Il dispositivo di taglio non è  in buono stato Affilare il dispositivo di taglio o sostituirlo.

3. La macchina comincia a vibrare in modo anomalo

2. Dichiara sotto la propria responsabilità, che la macchina:

Tosaerba con conducente a piedi (taglio erba)

3. È conforme alle speciche delle direttive:

4. Riferimento alle norme armonizzate::

g) Livello di potenza sonora misurato: h) Livello di potenza sonora garantito:

i) Ampiezza di taglio::

2. Dichiara sotto la propria responsabilità, che la macchina:

Tosaerba con conducente a piedi (taglio erba)

3. È conforme alle speciche delle direttive:

4. Riferimento alle norme armonizzate::

g) Livello di potenza sonora misurato: h) Livello di potenza sonora garantito:

i) Ampiezza di taglio::
