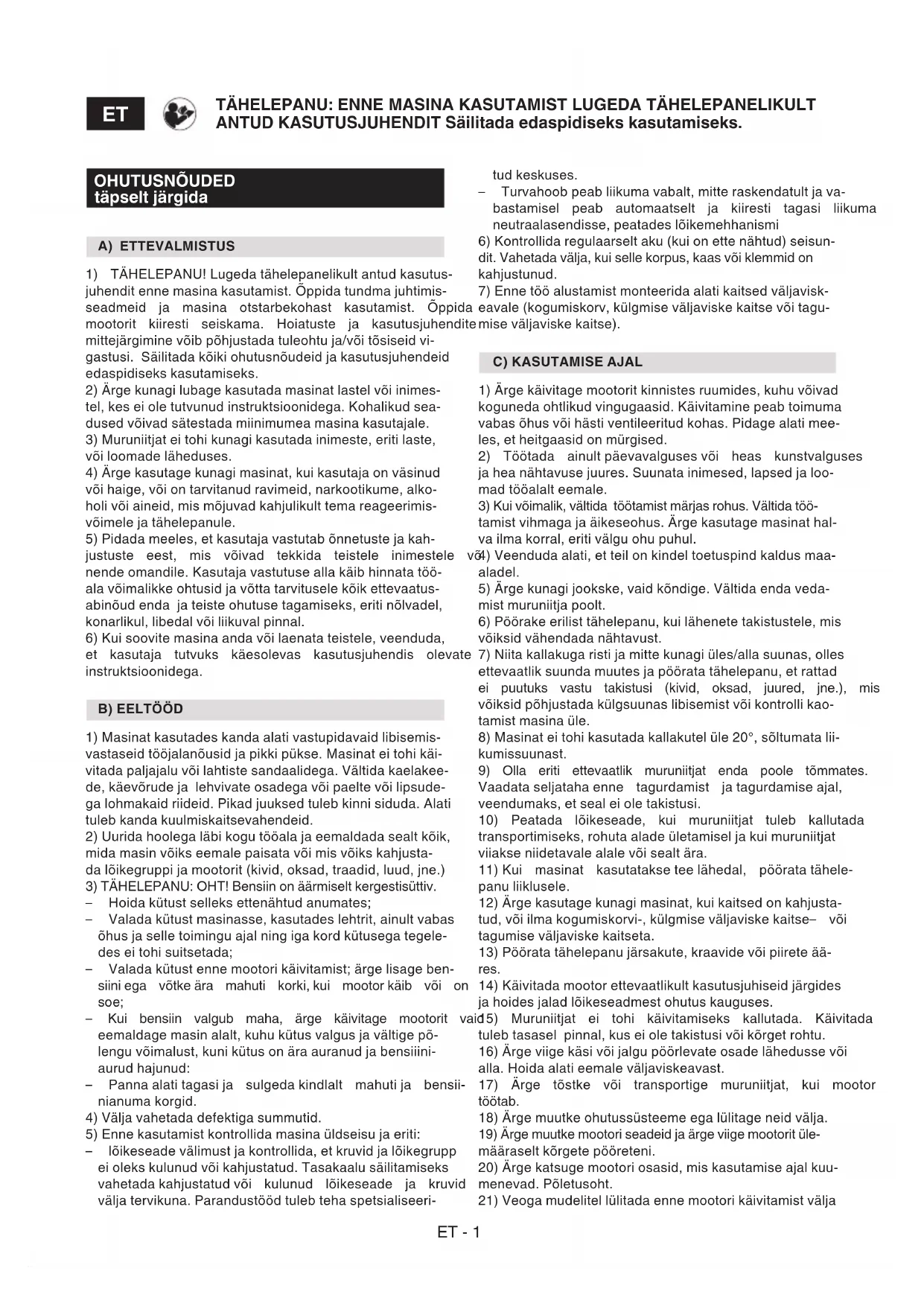

KASUTUSJUHEND Multiclip 547 S STIGA

OHUTUSNÕUDED täpselt järgida

A) ETTEVALMISTUS

1) TÄHELEPANU! Lugeda tähelepanelikult antud kasutusjuhendit enne masina kasutamist. Öppida tundma juhtimisseadmeid ja masina otstarbekohast kasutamist. Öpp mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhen mittejärgimine võib põhjustada tuleohtu ja/või tõsiseid vigastusi. Säilitada kõiki ohutusnõudeid ja kasutusjuhendeid edaspidiseks kasutamiseks.
2) Ärge kunagi lubage kasutada masinat lastel või inimestel, kes ei ole tutvunud instruktsioonidega. Kohalikud sea-dused võivad sätestada miinimumea masina kasutajale.
3) Muruniitjat ei tohi kunagi kasutada inimeste, eriti laste, või loomade läheduses.
4) Ärge kasutage kunagi masinat, kui kasutaja on väsinud või haige, või on tarvitanud ravimeid, narkootikume, alkoholi või aineid, mis mõjuvad kahjulikult tema reageerimis-võimele ja tähelepanule.
5) Pidada meeles, et kasutaja vastutab önnetuste ja kahjustuste eest, mis võivad tekkida teistele inimestele nende omandile. Kasutaja vastutuse alla käib hinnata tööala võimalikke ohtusid ja võtta tarvitusele köik ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või liikuval pinnal.
6) Kui soovite masina anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

B) EELTÖÖD

1) Masinat kasutades kanda alati vastupidavaid libisemisvastaseid tööjalanõusid ja pikki pükse. Masinat ei tohi käivitada paljajalu või lahtiste sandaalidega. Vältida kaelakeede, käevõrude ja lehvivate osadega või paelte või lipsudega lohmakaid riideid. Pikad juuksed tuleb kinni siduda. Alati tuleb kanda kuulmiskaitsevahendeid.
2) Uurida hoolega läbi kogu tööala ja eemaldada sealt köik, mida masin vöiks eemale paisata vöi mis vöiks kahjustada löikegruppi ja mootorit (kivid, oksad, traadid, luud, jne.)
3) TÄHELEPANU: OHT! Bensiin on äärmiselt kergestisüttiv.

– Hoida kütust selleks ettenähtud anumates;
- Valada kütust masinasse, kasutades lehtrit, ainult vabas öhus ja selle toimingu ajal ning iga kord kütusega tegeledes ei tohi suitsetada;
- Valada kütust enne mootori käivitamist; ärge lisage bensiini ega võtke ära mahuti korki, kui mootor käib või on soe;
- Kui bensiiin valgub maha, ärge käivitage mootorit va eemaldage masin alalt, kuhu kütus valgus ja vältige põlengu võimalust, kuni kütus on ära auranud ja bensiiini-aurud hajunud:
- Panna alati tagasi ja sulgeda kindlalt mahuti ja bensii-nianuma korgid.
4) Välja vahetada defektiga summutid.
5) Enne kasutamist kontrollida masina üldseisu ja eriti:
- lõikeseade välimust ja kontrollida, et kruvid ja lõikegrupp ei oleks kulunud või kahjustatud. Tasakaalu säilitamiseks vahetada kahjustatud või kulunud lõikeseade ja kruvid välja tervikuna. Parandustööd tuleb teha spetsialiseeri-

tud keskuses.

- Turvahoob peab liikuma vabalt, mitte raskendatult ja va-bastamisel peab automaatselt ja kiiresti tagasi liikuma neutraalasendisse, peatades lõikemehhanismi

6) Kontrollida regulaarselt aku (kui on ette nähtud) seisundit. Vahetada välja, kui selle korpus, kaas või klemmid on kahjustunud.
7) Enne töö alustamist monteerida alati kaitsed väljavisk-eavale (kogumiskorv, külgmise väljaviske kaitse või taguemise väljaviske kaitse).

C) KASUTAMISE AJAL

1) Ärge käivitage mootorit kinnistes ruumides, kuhu võivad koguneda ohtlikud vingugaasid. Käivitamine peab toimuma vabas õhus või hästi ventileeritud kohas. Pidage alati mee-les, et heitgaasid on mürgised.
2) Töötada ainult päevavalguses või heas kunstvalguses ja hea nähtavuse juures. Suunata inimesed, lapsed ja loomad tööalalt eemale.
3) Kui võimalik, vältida töötamist märjas rohus. Vältida töötamist vihmaga ja äikeseohus. Ärge kasutage masinat halva ilma korral, eriti välgu ohu puhul.
õ4) Veenduda alati, et teil on kindel toetuspind kaldus maa-aladel.
5) Ärge kunagi jookske, vaid köndige. Vältida enda veda-mist muruniitja poolt.
6) Pöörake erilist tähelepanu, kui lähenete takistustele, mis võiksid vähendada nähtavust.
7) Niita kallakuga risti ja mitte kunagi üles/alla suunas, olles ettevaatlik suunda muutes ja pöörata tähelepanu, et rattad ei puutuks vastu takistusi (kivid, oksad, juured, jne.), mis võiksid põhjustada külgsuunas libisemist või kontrolli kao-tamist masina üle.
8) Masinat ei tohi kasutada kallakutel üle 20°, sõltumata liikumissuunast.
9) Olla eriti ettevaatlik muruniitjat enda poole tömmates. Vaadata seljataha enne tagurdamist ja tagurdamise ajal, veendumaks, et seal ei ole takistusi.
10) Peatada lõikeseade, kui muruniitjat tuleb kallutada transportimiseks, rohuta alade ületamisel ja kui muruniitjat viiakse niidetavale alale või sealt ära.
11) Kui masinat kasutatakse tee lähedal, pöörata tähelepanu liiklusele.
12) Ärge kasutage kunagi masinat, kui kaitsed on kahjustatud, või ilma kogumiskorvi-, külgmise väljaviske kaitse- või tagumise väljaviske kaitseta.
13) Pöörata tähelepanu järsakute, kraavide või piirete ääres.
14) Käivitada mootor ettevaatlikult kasutusjuhiseid järgides ja hoides jalad lõikeseadmest ohutus kauguses.
id5) Muruniitjat ei tohi käivitamiseks kallutada. Käivitada tuleb tasasel pinnal, kus ei ole takistusi või kõrget rohtu.
16) Ärge viige käsi või jalgu pöörlevate osade lähedusse või alla. Hoida alati eemale väljaviskeavast.
17) Ärge tõstke või transportige muruniitjat, kui mootor töötab.
18) Ärge muutke ohutussüsteeme ega lülitage neid välja.
19) Ärge muutke mootori seadeid ja ärge viige mootorit ülemääraselt körgete pööreteni.
20) Ärge katsuge mootori osasid, mis kasutamise ajal kuumenevad. Põletusoht.
21) Veoga mudelitel lülitada enne mootori käivitamist välja

ülekanne ratastele.

22) Kasutada ainult masina tootja poolt heakskiidetud saseadmeid.
23) Årge kasutage masinat, kui lisaseadmed/vahendid ei ole paigaldatud ettenähtud punktidesse.
24) Lülitada lõikeseade välja, peatada mootor ja ühendada lahti küunlajuhe (veendudes, et kõik liikuvad osad oleksid täielikult peatunud):

– Masina transportimise ajal;
- Iga kord, kui masin jääb järelvalveta. Elektrilise käivitamisega mudelitel eemaldada ka süütevõti;
- Enne ummistumise põhjuse eemaldamist või välja-viskeava puhastamist;
- Enne masina kontrollimist, puhastamist või sellel tamist;
- Kui on saanud löögi vöörkehalt. Kontrollida masina vöimalikke kahjustusi ja teha vajalikud parandused kui seda uuesti kasutada.

25) Lülitada lõikeseade välja ja peatada mootor:

• Enne, kui valada paaki kütust;
• Iga kord, kui eemaldatakse või pannakse tagasi miskorv;
• Iga kord, kui eemaldatakse või paigaldatakse külgmise väljaviske deflektor;
• Enne lõikekõrguse reguleerimist, kui seda operatsiooni ei saa teostada juhipositsioonilt.

26) Töötamise ajal hoida alati ohutut distantsi pöörlevast lõikeseadmest vastavalt varre pikkusele.

27) Enne mootori peatamist vähendada gaasi. Töö l tades panna kinni kütusekraan, järgides kasutusjuhendis toodud instruktsioone.

28) TÄHELEPANU – Purunemiste või õnnetuste korral töö ajal seisata koheselt mootor ja eemaldada masin, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustada koheselt olukorrale vastavate esma võtetega ja põörduda vajaliku ravi saamiseks tervis asutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele.

29) TÄHELEPANU – Antud kasutusjuhendis toodud mra- ja vibratsioonitase on masina kasutamise maksimumnäitajad. Tasakaalust väljas lõikeelemendi kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad märkimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tarvitusele võtta ennetavaid meetmeid, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; tegeleda masina hooldusega, kanda müravastaseid kõrvaklappe, teha töö ajal pause.

1) TÄHELEPANU! – Ühendada lahti kühna juhe ja lugeda vastavaid juhendeid enne misthahes puhastus– või hool-dustöö alustamist. Kanda sobivaid riideid ja töökindaid köi-gis kätele ohtlikes situatsioonides.
2) TÄHELEPANU! - Ärge kasutage kunagi kulunud või - kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi: mitte-originaal varuosa-de kasutamine ja/või ebaõige monteerimine kahjustab masinat ohutust, võib põhjustada önnetusi või vigastusi ini- mestele ja vabastab valmistaja mistahes kohustusest või vastutusest.
3) Köik hooldus- ja reguleerimistööd, mida selles juhendis kirjeldatud pole, tuleb läbi viia edasimüüja juures või spetsialiseeritud teeninduskeskuses, kellel on kogemused vajalikud seadmed, et töö korrektselt teostada, säilitades

masina algne turvalisus. Selleks sobimatutes kohtades või li- ebakompetentsete inimeste poolt teostatud tööd toovad kaasa garantii igakülgse katkemise ja igasuguse valmistajapoolse kohustuse või vastutuse äralangemise.

4) Pärast iga kasutamist ühendada lahti küunlajuhe ja kontrollida võimalikke kahjustusi.
5) Et olla kindel masina ohutus töötamises, tuleb köik mutrid ja kruvid alati hoida tugevalt kinnitatuna. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks hästi.
6) Kontrollida regulaarselt, et lõikeseadme kruvid oleksid korralikult kinnitatud.

7) Kanda töökindaid lõikeseadmega töötades, seda lah-töö- või tagasi monteerides.

8) Tagada lõikeseadme tasakaalustamine, kui teritatakse tera. Kõik lõikeseadmega seotud toimingud (mahavõtmi-

ennene, teritamine, tasakaalustamine, tagasipanek ja/või asen-damine) on vastavat ettevalmistust ja vastavaid tööriistu nõudvad keerulised tööd; turvalisuse tagamiseks peab neid töid teostama vastavas teeninduskeskuses.

kogu9) Masina reguleerimistöid tehes tuleb olla ettevaatlik vältimaks sõrmede jäämist liikuva lõikeseadme ja masina liikumatute osade vahele.

10) Lõikeseadet ei tohi puudutada enne, kui kühna juhe ei ole lahti ühendatud ja lõikeseade ei ole täielikult peatu-nud. Tööde ajal lõikeseadmega pöörata tähelepanu, sest lõikeseade võib liikuda isegi siis, kui kühna juhe on lahti ühendatud.

löpe-11) Kontrollida sagedasti külgmise väljaviske kaitset või ta- s gumise väljaviske kaitset, kogumiskorvi, et kontrollida ku- lumist või kahjustumist. Vahetada need välja, kui on kah- justunud.

12) Vahetada välja juhised ja hoiatusi kandvad kleebised, kui need on kahjustada saanud.

aabi-13) Hoida masinat lastele kättesaamatus kohas.

shoiu14) Ärge hoidke masinat, mille mahutis on bensiini, ruumis, kus bensiiniaurud võiksid jõuda leegini, sädemeni või kuumaallikani.

15) Enne, kui paigutada masin mistahes ruumi, lasta moo-mūtoril maha jahtuda.

16) Tuleohu vähendamiseks tuleb mootor, summuti, aku asukoht ja bensiini säilitamise koht hoida puhtana rohu-jääkidest, lehtedest või liigsest rasvast. Tühjendage kogumiskorv ja ärge jätke anumaid niidetud rohuga kinnisesse ruumi.

17) Tuleohu vähendamiseks tuleb regulaarselt kontrollida, et ei oleks öli ja/või kütuse lekkeid.
18) Kui mahuti tuleb tühjendada, tuleb seda teha vabas öhus ja külma mootoriga.

E) TRANSPORTIMINE JA LIIGUTAMINE

1) Iga kord, kui masinat on vaja liigutada, tõsta, transporti-da või kallutada tuleb:
– Panna kätte paksud töökindad;

- Vötta kinni masina nendest osadest, mis võimaldavad kindlat haaret, arvestades kaalu ja selle jagunemist;

Kasutada masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna, vastavat arvu inimesi

ini- – Veenduda, et masina liigutamine ei tekitaks bensiinilekkeid või kahju või vigastusi.

2) Transportimise ajal kinnitada masin köite või kettide abil.

G) KESKKONNAKAITSE

1) Keskkonnakaitse peab masina kasutamisel olema oluli-

ne ja prioriteetne aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve. Vältida naabrite segamist.

2) Järgida täpselt kohalikke norme, mis puudutavad p kendite, ölide, bensiini, filtrite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.
3) Järgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust.
4) Kui masinat enam ei kasuta, ärge visake seda loodusesse, vaid pöörduda vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti poole

MASINAGA TUTVUMINE

MASINA KIRJELDUS JA KASUTUSALA

Antud masin on aiatehnika ja täpsemalt seisva juhiga mu-runiitja.

Masin koosneb põhiliselt mootorist, mis käivitab karteriga kaetud lõikeseadme, varustatud ratastega ja ühe käepidemega.

Kasutaja saab juhtida masinat ja käivitada põhilisi juhtimisseadmeid jäädes alati käepideme taha ja seega ohutusse kaugusesse pöörlevast lõikeseadmest. Kasutaja kaugenemine masinast põhjustab mootori ja lõikeseadme seiskumise paari sekundi jooksul.

Ettenähtud kasutus

Antud masin on projekteeritud ja ehitatud muru niitmiseks aedades ja rohualadel, mille suurus vastab lõikevõimsusele, mida teostab seisev töötaja.

Antud masin vôib:

• niita rohtu, purustada ja jätta maapinnale („multsimis“ efekt);
• niita rohtu ja visata see küljelt välja (selleks ettevalmisatud masinatel).

Kasutaja tüüp

Antud masin on ette nähtud kasutamiseks tarbiAntud masin on ette nähtud kasutamiseks tarbijatele, seega mi professionaalsetele operaatoritele. Antud masin on ette nähtud harrastuskasutamiseks.

Ebaõige kasutus

Mistahes muu kasutus, mis erineb ülalnimetatust, võib olla ohtlik ja tekitada kahju. inimestele ja/või esemetele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult): 46

• vedada masinal inimesi, lapsi või loomi;
• lasta ennast masinal vedada;
• kasutada masinat koormuste vedamiseks või lükkami-seks;
• masina kasutamine hekkide pügamiseks või rohust erineva taimestiku niitmiseks;
• masina kasutamine rohkem kui ühe inimese poolt;
• sisestada lõikeseade ilma rohuta lõikudel.

IDENTIFITSEERIMISETIKETT JA MASINA KOMPONENDID (vaata jooniseid Ik. ii)

a: Müravõimsuse tase
2. Vastavusmärgistus
3. Valmistamisaasta
4. Muruniitja tüüp
5. Matriklinumber
6. Ehitaja nimi ja aadress
7. Artiklikood
8. Nominaalvõimsus ja mootori töötamise maksimaalne kiirus
9. Masina mass tühja paagiga kilogrammides

1. Šassii
2. Mootor
3. Lõikeseade
   14a. Külgmise väljaviske deflektor (kui on ette nähtud)
   14b. Külgmise väljaviske kaitse (kui on ette nähtud)
4. Käepide
5. Kiiruse variaator
6. Mootori piduri hoob / lõikeseade
7. Edasiveo hoob

Vahetult pärast masina omandamist kirjutada identifitseerimisnumbrid (3–4–5) vastavatele kohtadele kasutusjuhendi viimasel lehel.

JUHTIMISSEADMETEL OLEVATE SÜMBOLITE KIRJELDUS (kus on ette nähtud)

21.Aeglane
22.Kiire
23.Starter
24. Mootori seiskamine
25. Edasivedu sisse lüllitatud
26. Puhkeasend
27. Mootori käivitamine

OHUTUSNÕUDED – Teie muruniitjat tuleb kasutada ettevaatlikult. Selleks on masinale paigutatud piktogrammid, mis peavad teile meenutama põhilisi ettevaatusmeetmeid. Nende tähendust on selgitatud edaspidi. Soovitame teil lugeda tähelepanelikult antud juhendi vastavas peatükis kirjeldatud ohutusnõudeid.

Asendada kahjustunud või loetamatud etiketid.

tta. Tähelepanu: Lugeda kasutusjuhendit enne masina kasutamist.
42. Väljaviske oht. Hoida töötamise ajal inimesed tööalalt eemal.
43. Lõikeoht. Liikuv lõikeseade. Ärge pange käsi või jalgu lõikeseadme korpusesse. Ühendada lahti kühna piip ja lugeda juhendeid enne mistahes hooldus- või pa- le. randustöö teostamist.
46. Lõikeoht. Lõikeseade. Ärge pange käsi või jalgu lõike-seadme korpusesse.
47. Ettevaatust kuumade pindadega!

KASUTUSREEGLID

Mootori ja aku (kui on ette nähtud) kohta lugeda vastavaid kasutusjuhendeid.

vastavate jooniste vahel (mis asetsevad lehek. iii ja järgnevad) on näidatud numbriga, mis on iga peatüki ees.

1. VIIA LÕPULE MONTEERIMINE

PANE TÄHELE Masina möned komponendid võivad tarnides olla juba monteeritud.

TÄHELEPANU! Lahtipakkimine ja kokkumonteerimise lõpuleviimine peavad toimuma tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid tööriistu. Pakendite ümbertöötlus peab toimuma vastavalt kohali-kele kehtivatele nõuetele.

- Nupuga elektrilise käivitamisega mudelid Pange aku mootoris oma kohale (lõik 3.2b, "Il - III").

2. JUHTIMISSEADMETE KIRJELDUS

PANE TÄHELE Juhtimisseadmetel näidatud sümbolite tä- hendust selgitatakse järgnevatel lehekülgedel.

2.2 Mootori piduri hoob / lõikeseade

Lõikeseadme pidurit juhib hoob (1), mida tuleb hoida käepideme vastas käivitamiseks ja muruniitja töötamise ajal. Mootor seiskub hoova (1) vabastamisel.

Operaatori kang lahti lastud: mootor seiskub.

2.3 Edasiveo hoob (kui on olemas)

Edasiveoga mudelitel liigub muruniiduk edasi kangi (1) su-rumisel vastu käepidet. Kui hoob lahti lasta, löpetab muruniiduk liikumise. Mootorit tuleb käivitada alati väljalülitatud edasiveoga.

Ülekanne on aktiveeritud.

TÄHELEPANU! Ülekande kahjustamise vältimi-seks vältida masina tagasi tömbamist sisestatud ülekandega.

2.4 Kiiruse varieerimise seade (kui on ette nähtud)

Edasiveoga mudelitel võimaldab kiiruse variaator (kui on ette nähtud) reguleerida edasilikumise kiirust. Reguleerimiseks liigutada hooba (1) vastavalt hoova läheduses asuvatele juhistele.

TÄHTIS Üleminekut ühelt kiiruselt teisele tuleb teostada töötava mootoriga ja sisestatud veoga. Ärge puutuge variaatori reguleerijat, kui mootor seisab. See vöib variaatorit kahjustada.

PANE TÄHELE Kui masin ei liigu edasi juhtseadme asendis « piisab juhtseadme viimisest asendisse « » ja kohe pärast seda viia tagasi asendisse « »

2.5 Lõikekõrguse reguleerimine

Lõikekõrgust reguleeritakse vastavate hoobadega (1). Neli ratast peavad olema reguleeritud samale kõrgusele.

OPERATSIOONITULEBTEHASEISVALÕIKESEADMEGA.

2.6 Lõi

3. MURU NIITMINE

3.1a Eeltööd niitmiseks ja rohu purustamiseks („multsimis“funktsioon)

- Külgväljaviske võimalusega mudelitel: vaadake, kas külgväljaviske kaitse (2) on alla lastud ja ohutusnupuga (1) kinni.

3.1b Eeltööd niitmiseks ja rohu külgmiseks väljaviskamiseks (kui on ette nähtud)

• Suruge kergelt ohutushooba (1) ja tõstke külgväljaviske kaitse (2) üles.
• Sisestada külgmise väljaviske deflektor (3), nagu joonisel näidatud.
• Sulgeda külgmise väljaviske kaitse (2) nii, et külgmise väljaviske deflektor (3) oleks blokeeritud.

Külgväljaviske deflektori eemaldamine:

• Suruge kergelt ohutushooba (1) ja tõstke külgväljaviske kaitse (2) üles.
• Eemaldada külgväljaviske deflektor (3).

3.2 Mootori käivitamine

Käivitamiseks järgida mootori kasutusjuhendi juhtnööre.

3.2a

- Manuaalse käivitamisega mudelid ("I")

Tõmmata lõikeseadme piduri hoob (1) vastu käepidet ja tõmmata järsult pidemest käivitustrossi (2).

3.2b

• Nupuga elektrilise käivitamisega mudelid ("II - III")
• Pange aku mootoris oma kohale (4); (järgida mootori kasutusjuhendis toodud juhtnööre).
  – Pange turvavõti sisse (5).
• Tõmmake mootori piduri / lõikeseadme hooba juhtraua poole (1).

PANE TÄHELE Mootori piduri /lõikeseadme hooba tuleb hoida vastu juhtrauda või mootor seiskub.

- Vajutage käivitusnupule ja hoidke seda all, kuni mootor käivitub (6).

3.3 Muru niitmine

Muru väljanägemine tuleb parem, kui niita alati samal lõike-kõrgusel ja vaheldumisi kahes suunas.

MULTSIMIS-seadmega masin niidab muru, peenestab selle ja viskab uuesti muruplatsile. Seega pole niidetud muru vaja koguda.

Parimate MULTSIMIS tulemuste saavutamiseks jälgida all-järgnevat:

1. Ärge lõigake muru liiga madalaks. Lõigake ära ainult 1/3 rohu kõrgusest.
2. Hoida korpus alati puhas (altpoolt).
3. Kasutada alati hästi teritatud lõikeseadmeid.
4. Vältida märja muru niitmist. See jääb kergesti kere alla kinni ja niitmise tulemus halveneb märgatavalt.

Nõuanded muru hoolduseks

lga tüüpi muru on erinevate omadustega ning võib hoolduseks vajada erinevaid tingimusi; lugeda alati seemnepa-

kendilt soovitusi niitmiskõrguse kohta, mis on seotud vastava tööpiirkonna kasvutingimustega.

Tuleb arvestada, et enamus murutaimedest koosneb ühest varrest ja ühest või rohkemast lehtedest. Kui lehed lõiga-takse täielikult maha, muru kahjustub ja taastumine raskendatud.

Üldiselt kehtivad järgnevad soovitused::

• liiga madal lõige põhjustab rebimist ja muruvaiba hõrene-mist, väljanägemine „laiguline”;
• suvel peab niitma kõrgemalt, et vältida maapinna vamist;
• niita ei tohi märga rohtu; see võib põhjustada pöörleva lõikeseadme efektiivsuse vähenemist muru suhtes, jäädes selle külge põhjustab muruvaiba rebimist;
• kui muru on eriti kõrge, tuleb esmalt niita masina kõrgeimal lubatud niidukõrgusel ja seejärel niita teist korda kahe või kolme päeva pärast.

3.4 Töö löpp

Töö löppedes lasta hoob (1) lahti ja ühendada lahti kün-la piip (2).

- Nupuga elektrilise käivitamisega mudelid

Vajutada keelele (5) ja eemaldada võti (4).

OODATA LÕIKESEADME SEISKUMISENI enne mistahes töö teostamist.

4. KORRALINE HOOLDUS

Hoida muruniitjat kuivas kohas.

TÄHTIS Regulaarne ning täpne hooldus, teostatud vähemalt kord aastas, on hädavajalik, et töötamine oleks kogu aeg ohutu ja et hoida masin algses töökorras.

Kõik reguleerimis- või hooldustööd tuleb teha seisva mootoriga, kühna juhe lahti ühendatud.

1) Enne masina mistahes puhastus-, hooldus- või leerimistööd, panna kätte paksud töökindad.
2) Puhastage masinat peale igat löiketööd; körvaldada korpuse külge jäänud rohujäätmed ja pori vältimaks, et need ära kuivades takistaksid järgmist käivitamist.
3) Korpuse sisemise osa värv võib aja jooksul niidetud muru abrasiivse toime mõjul lahti tulla; sellisel juhul tuleb kiiresti sekkuda tömmates värv kiiresti üle roos tase värviga, et hoida ära metalli korrosiooni põhjustava rooste teke.
4) Kui on vaja pääseda masina alumise osa juurde, kallutada masinat ainult mootori kasutusjuhendis näidatud küljele, järgides vastavaid juhendeid, veendudes masina stabiilsuses enne mistahes töö teostamist.
5) Vältida bensiini valamist mootori või masina plastikust osadele, et vältida nende kahjustumist ja puhastada koheselt juhuslikult valatud bensiini jäljed. Garantii ei kata bensiini tekitatud kahjusid plastikust osadele.
6) AVSga mudelitel: kui vars vibreerib anomaalselt, kontrollida vibratsioonitõkkemuhve ja võtke ühendust edasimüüjaga.
7) Masina nõuetekohase töötamise ja kestvuse tagami-seks, tuleb korrapäraselt vahetada mootori öli, vastavalt mootori kasutusjuhendis näidatud sagedusele.
Öli võib välja võtta spetsialiseeritud teeninduskeskuses või tömmates täiteavausest süstlaga, arvestades, et operatsiooni tuleb võib-olla teostada mitu korda, et olla kindel karteri täielikus tühjendamises.

Kontrollida ölitaseme taastamist enne masina uuesti kasutamist.

TÄHTIS Ärge kunagi kasutage körgsurvevett.

4.1 Lõikeseadme hooldus

Kõik tööd lõikeseadmel tuleb teha spetsialiseeritud teeninduskeskuses, kus on selleks sobivaimad vahendid.

Antud masinal tuleb kasutada lõikeseadet, mis kannab le-kæküljel vi asuvas tabelis näidatud koodi.

Arvestades toote arengut, võib ülalnimetatud lõikeseadme aja jooksul välja vahetada teisega, mille vahetus- ja töö-ohutusomadused on analoogsed.

4.2 Edasiveo reguleerimine

- Mudel 474:

Edasiveoga mudelitel eemaldada üks või kaks korda aastas kaitse (1) keerates kruvid (2) lahti; harja või su- ruõhuga teha korralik puhastus kõrvaldades ülekande ja rihma juurest rohi ja mustus. Monteerida kaitse (1) alati tagasi.

- Mudel 504:

Edasiveoga mudelitel eemaldada üks või kaks korda aastas kaitse (1) keerates kruvid (2) lahti ja vabastades haagid (3); harja või suruõhuga teha korralik puhastus kõrvaldades ülekande ja rihma juurest rohi ja mustus. Monteerida kaitse (1) alati tagasi.

4.3 Aku laadimine (kui on ette nähtud)

• Nupuga elektrilise käivitamisega mudelid

Juhised aku vastupidavuse, laadimise, kasutuselevõtu ja hoolduse kohta leiate mootori juhendist.

4.4 Variaatori (kui on ette nähtud) kaabli reguleerimine

Seda on vaja reguleerida, kui hoob (1) ei jää asendisse «».

Hoob (1) asendis, pöörata kaabli reguleerijat (2) reguolega näidatud suunas ainult niipalju, kui vajalik, et hoob jääks asendisse.

TÄHTIS Reguleerida tuleb seisva mootoriga.

5. LADUSTAMINE

Enne niiduki hoidlasse panemist:

1) Käivitage mootor öues ja laske sellel vabakäigul töötada, kuni see seiskub, et karburaatorist kogu kütus ära tarbida.
2) kontrollige masina terviklikkust;
3) Ladustage masin:

• kuivas keskkonnas
• kaitstuna ilmastikutingimuste eest;
  • Väljaspool laste haardeulatust;

• Kontrollige, kas olete eemaldanud köik võtmed ja hooldusel kasutatud tööriistad.

• DIAGNOSTIKA

Mida teha, kui...
Probleemi põhjus Parandamine
1. Bensiinimootoriga muruniitja ei tööta
Mootoris puudub öli võibensiin	Kontrollida öli ja bensiinitaset
Küünal ja filter ei ole heaskorras	Puhastada küünal ja filter,mis võivad olla mustad võivahetada välja.
Muruniitjat ei tühjendatudeelmise hooaja lõpusbensiinist	Ujuk võib olla kinni jäänud;kallutada muruniitjatkarburaatori poole
2. Muru niitmine on raskendatud
Lõikeseade ei ole heaskorras	Teritada lõikeseade võivahetada välja
3. Masin hakkab anomaalselt vibreerima
Kahjustused või lahtisedosad	Peatada masin jaühendada lahti küünla juheKontrollida võimalikkekahjustusiKontrollida, kas onlõdvenenud osi ja needkinnitadaKontroll, vahetusvõi parandus thehaspetsialiseeritudteeninduskeskuses

Mistahes kahtluse või probleemi korral põörduda kohe lähima teeniduskeskuse või teie edasimüuja poole.

ET • Käesoleva kasutusjuhendi sisu ja kujutised on toodetud konkretselt ettevõttele ST. S.p.A. ja neile rakendub autorikaitseseadus – dokumendi igasugune osaline või täielik ilma loata reprodutseerimine või muutmine on keelatud.
