MODE D'EMPLOI R7227STC2 QLIMA

Ce produit ne peut pas être utilisé comme chauffage principal FIN Tämä tuote ei sovellu ensisijaiseksi lämmittimeksi

• Ne pas utiliser en continu.

AVERTISSEMENTS POUR UNE UTILISATION CORRECTE

• Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l’appareil.

• Ne déplacez pas l’appareil lorsqu’il chauffe ou s’il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l’entretien de l’appareil.

• Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles.

• N’utilisez pas l’appareil dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l’appareil pres d’un point d’eau (bain, douche, piscine, etc.).

• Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant.

• Conservez le combustible exclusivement dans des réservoirs et bidons adaptés.

• Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible).

• N’utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents.

• La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie).

• Aérez toujours suffisamment.

• Cet appareil n’est pas conçu pour des utilisateurs (y compris les enfants) qui présentent un handicap moteur, mental ou sensoriel, ou qui manquent d’expérience et de connaissances, sauf s’ils sont surveillés par une personne responsable de leur sécurité.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites,ou manquant d’expérience et de connaissances ; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l’utilisation sécurisée de l’appareil et leur avoir expliqué clairement les dangers potentiels.

• Ne pas laisser les enfants jouer avec l’appareil.

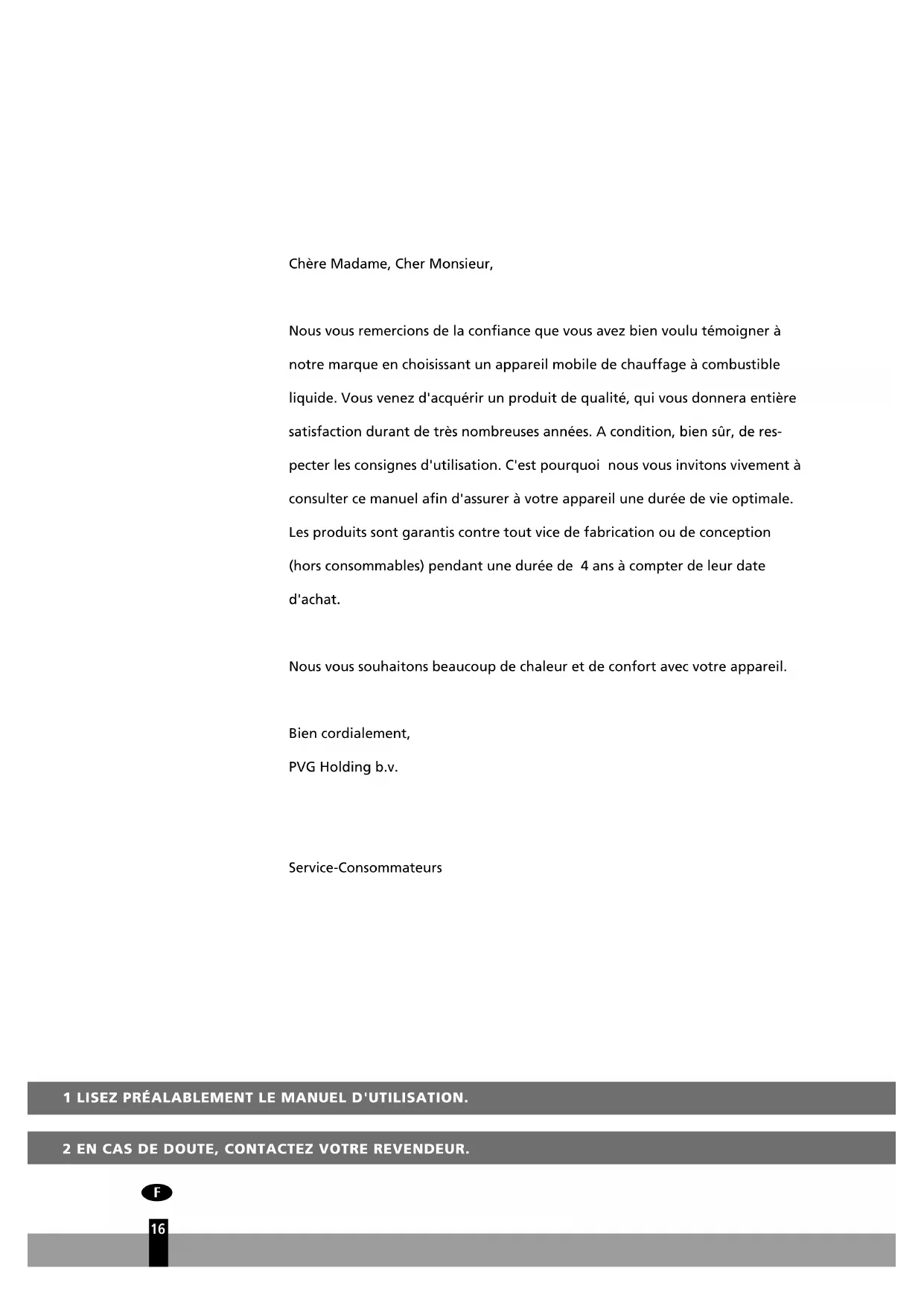

• Otroci brez nadzora ne smejo čistiti in vzdrževati naprave.16 Chère Madame, Cher Monsieur, Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de res- pecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appareil une durée de vie optimale. Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 4 ans à compter de leur date d'achat. Nous vous souhaitons beaucoup de chaleur et de confort avec votre appareil. Bien cordialement, PVG Holding b.v. Service-Consommateurs 1 LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION. 2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR. 3L’UTILISATION

DANS LES GRANDES LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D’UTILISATION (page 7 et suivantes) reprend chaque étape en détail.Bouton d’extinctionBouton centralMécanisme d’allumageBrûleurPoignée du brûleurIndicateur du combustibleGrilleCouvercle du réservoir amovibleRéservoir amovibleJauge de combustible du réservoir amovibleLogement des pilesPoignéeTablette

• Le remplissage du réservoir doit se faire (sécurité contre l’incendie): - soit appareil à l’arrêt, - soit dans un autre local que celui où est installé le chauffage, - dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus.• Votre appareil dégagera une odeur de ‘neuf’ en chauffant pour la première fois.• Conservez votre combustible dans un endroit frais, à l’abri de la lumière après avoir fermé le ou les bidons avec le bouchon d’origine.• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.• Utilisez un combustible de bonne qualité et conforme à l’arrêté du 18/07/2002 et du 25/06/2010 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage comme Qlima Premium Quality Fuels ou PTX.• Si vous changez de marque et/ou de type de combustible, vous devez d’abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.• Eviter tout contact la grille qui peut etre très chaude.Retirez les différents emballages(voir le chapitre A, fig. A).Remplissez le réservoir amovible I et attendez 180 minutes avant d’allumer l’appareil (voir le chapitre B, fig. I). Placez les piles dans leur logement K (voir le chapitre A, fig. G). Vérifiez le positionnement du brûleur D celui-ci doit être vertical (voir le chapitre A, fig. F).Allumez l’appareil en tournant à fond le boutoncentral 2 à droite puis appuyez sur le bouton d’allumage 3 afin de démarrer l’appareil. (voir chapitre C, fig. K et L).Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l’appareil fonctionne bien (voir le chapitre D).Eteignez l’appareil (voir le chapitre E). PRINCIPAUX ÉLÉMENTS3

Votre appareil est équipé d’un système de sécurité qui arrête ce dernier lorsque la température est trop importante. Vous ne pourrez pas refaire fonctionner votre appareil avant un délai de 15 minutes. Merci de ne pas forcer l’allumage pendant ce laps de temps au risque d’endommager votre appareil. Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s’il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage. Ce produit ne peut pas être utilisé comme chauffage principal. Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d’utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l’appareil est utilisé soit munie d’une entrée d’air suffisante et d’une sortie d’air efficace (section minimale de 50 cm

pour chaque orifice). Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre distributeur.

Il peut se produire que votre appareil neuf s’arrête automatiquement peu après avoir été allumé, dans une température ambiante tiède (19 à 20 ºC), ce phénomène étant provoqué par une accumulation de chaleur. Ceci est une conséquence logique et normale du système de sécurité. Un allumage ultérieur de l’appareil dans une température ambiante moins élevée évitera ce phénomène. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre revendeur

DESSUS TEMPÉRÉ (LE ‘SAFE TOP’) L’appareil de chauffage est muni d’un dessus tempéré, nommé le système ‘Safe top’. Ceci permet de diminuer la température du plateau supérieure. Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit. Attention: le plateau supérieur et la grille devant restent chaud. Eviter tout contact avec la grille. Particulièrement pour France: Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtés du 18/7/2002 et du 25/6/2010) comme Qlima Premium Quality Fuels ou PTX. L’usage de tout autre combustible est interdit. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint à functionnement intermittent. Note spéciale pour le Royaume-Uni : N’utilisez que du pétrole de classe C1 ou équivalent, en conformité avec la norme ‘BS2869- Part 2’. Pour une utilisation convenable, l’utilisateur doit respecter les prescriptions suivantes:3

E E E E E E Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil. INTERDICTION - d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules; - d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1500 mètres; - de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage. L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant.

LE COMBUSTIBLE APPROPRIÉ

Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide. L’usage de tout autre combustible est interdit. Seuls ces combustibles vous assurent une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Un combustible de moins bonne qualité peut se traduire par: E un dépôt de carbone excessif sur la mèche E une combustion imparfaite E une réduction de la durée de vie de l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. La garantie ne couvre pas les dommages et/ou pannes du poêle causés par l’utilisation d’un combustible autre que celui qui est recommandé. MANUEL

Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l’appareil, vous devez disposer:

E Bouchon de transport E Du présent manuel d’utilisation E D’ une pompe à main Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport.

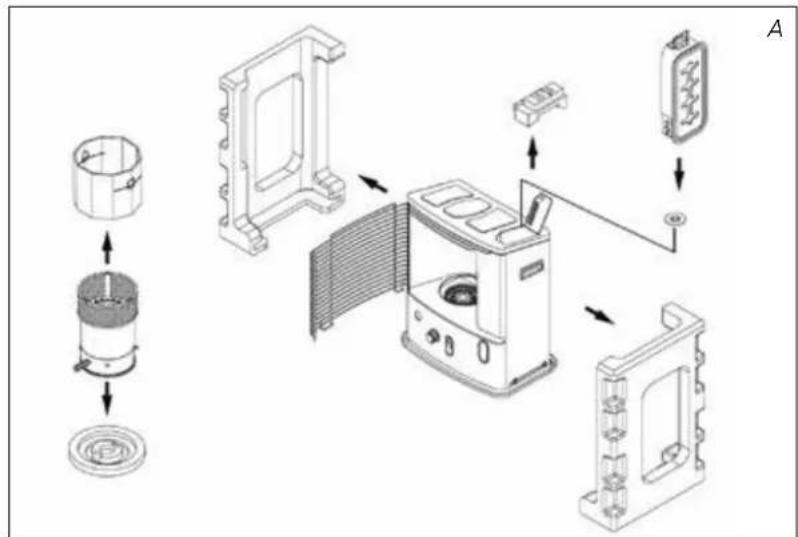

Retirez les calages de protection : E Soulever le côté droit de la grille G. Sortez le gril de son logement (fig. B). E Tirez les extrémités de l’emballage vers les côtés et en même temps tirez-les légèrement vers le bas (fig.C.). E Enlevez la chambre de combustion et autres protections situé dessous la chambre de combustion (fig. D). E Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l’aide de la poignée E, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. F). Fermez la grille. E Ouvrez le couvercle du réservoir amovible H et retirez la cale de polystyrène extrudé (polyfoam).

Remplissez le réservoir amovible en suivant les instructions du chapitre B.

Placez les piles dans leur logement K, situé à l’arrière de l’appareil (fig. G). Faites attention aux pôles + et -. Placez le couvercle sur le compartiment de la batterie. E Ne pas mélanger les pôles + et – E Ne PAS recharger les piles non rechargeables ! E Ne PAS mélanger les différent(e)s types et marques de piles, ni les piles anciennes et neuves E Lorsque l'appareil est rangée ou non utilisée pendant une longue période : toujours retirer les piles E Ne PAS court-circuiter les bornes d’alimentation électrique E Pour retirer les piles : il suffit de les retirer du boîtier de piles

La surface du sol doit être plane. Déplacez l’appareil s’il n’est pas parfaite- ment horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque.

Votre appareil est maintenant prêt à l’emploi.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

Assurez-vous que l’appareil est éteint.

Soulevez le couvercle, dégagez le réservoir amovible et retirez-le de l’appareil (fig. H). Attention! quelques gouttes de combustible peuvent encore s’écouler du réservoir. Posez le réservoir amovible (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir.

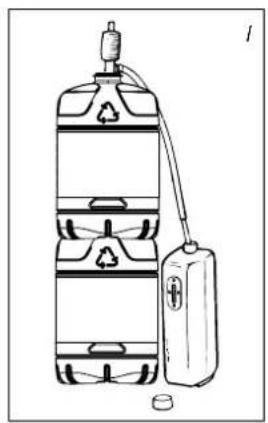

Prenez la pompe à main (voir manual d’utilisation de la pompe) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. I). Introduisez le tuyau flexible dans l’orifice du réservoir amovible.

Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. J). Si celle-ci est pleine, désamorcez la pompe.

Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate)..

Dans tous les cas, l’utilisateur doit verifier la bonne fermeture du reservoir rechargé en dehors de toute source de chaleur ou de feux nus. Remettez le réservoir amovible dans l’appareil. Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d’eau.

C ALLUMAGE DE L’APPAREIL

Au début, un appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à l’extérieur de l’espace habitable. Si vous utilisez l’appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 180 minutes environ avant d’allumer. Cela permet à la mèche de s’imbiber de combustible. Procédez de la même manière lors d’un changement de mèche. Avant d’allumer l’appareil , vérifiez toujours l’indicateur du combustible F pour savoir si vous devez d’abord remplir le réservoir amovible. Allumez toujours l’appareil en vous servant de son mécanisme d’allumage. N’utilisez jamais d’allumettes ou de briquet. Procédez comme suit:

Tournez le bouton central B à droite jusqu’à la butée (fig. K).

Appuyez sur le bouton d’allumage 3 (Fig. L) mais n’appliquez pas trop de force. Dès qu’une petite flamme apparaît dans le brûleur D, vous pouvez relâcher le mécanisme d’allumage. Après allumage de l’appareil, vérifiez toujours que le brûleur D est bien vertical en le bougeant légèrement à l’aide de la poignée E vers la gauche et vers la droite (fig. F). Cela doit s’effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

D FONCTIONNEMENT DE L’APPAREIL

Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées (fig. Q). Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu’une flamme trop basse entraîne la formation d’odeur et d’usure de la mèche. Vous pouvez régler la flamme un peu en vous servant du bouton central 2 (fig. M). Les causes possibles d’une flamme trop basse sont: E trop peu de combustible (remplissez le réservoir) E combustible de mauvaise qualité (consultez votre revendeur) E trop peu d’aération (entrebâillez une fenêtre ou une porte) E usure de la mêche (consultez votre revendeur, ou changez la mèche, voir chapitre L)

E EXTINCTION DE L’APPAREIL

Appuyez sur le bouton d’extinction A. La flamme s’eteindra après quelques instants (fig. N).

Si vous n’arrivez pas à remédier à une panne à l’aide des instructions ci-dessous, vous devez contacter votre revendeur. L’ALLUMAGE NE MARCHE PAS. E Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. G). E Les piles ne sont pas assez puissantes pour l’allumage. Changez-les (fig. G). E L’appareil a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 180 minutes avant d’allumer. E Vous avez poussé le mécanisme d’allumage C trop fort. Poussez moins fort (chapitre C). FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR. E Le brûleur D n’est pas correctement placé. Mettez-la bien droit à l’aide de la poignée E jusqu’à ce que vous puissiez la bouger facilement légèrement à gauche et à droite. E Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. E Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. E De la poussière s’est accumulée en dessous de l’appareil. Consultez votre revendeur. E La hauteur de la mèche n’est pas correct. Consultez votre revendeur. L’APPAREIL S’ÉTEINT LENTEMENT. E Le réservoir amovible est vide. Voir le chapitre B. E Il y a de l’humidité dans le réservoir inférieur. Consultez votre revendeur. E Le haut de la mèche s’est durci. Le convecteur doit consommer tout son combustible (chapitre G). Utilisez le propre combustible. E Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. L’APPAREIL BRULE TOUJOURS FAIBLEMENT. E La mèche est trop basse. Consultez votre revendeur. E L’appareil a consommé pratiquement tout le combustible avant d’être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 180 minutes avant d’allumer. E Vous utilisez un combustible usagé ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ E La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelque temps, puis laissez-la entrebâillée. L’APPAREIL BRULE TROP FORT. E Vous utilisez un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. E La mèche est trop élevée. Consultez votre revendeur.

Votre appareil exige peu d’entretien. Mais vous devez essuyer la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Normalement, 2 éléments sont sujets à l’usure:

Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques. Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux.

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l’appareil consommer entièrement son combustible (jusqu’à ce qu’il s’éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, l’appareil dégage une odeur. Il vous est donc conseillé de le faire à l’extérieur de l’espace habitable. Les réparations, le remplacement des pièces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l’importateur). Avant de procéder à son entretien, laissez l’appareil refroidir. H ENTREPOSAGE (FIN DE LA SAISON) A la fin de la saison, nous vous conseillons de faire en sorte que l’appareil consomme la totalité de son combustible puis de l’entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

Allumez l’appareil à l’extérieur de l’espace habitable et laissez-le consommer entièrement son combustible.

Nettoyez l’appareil à l’aide d’un chiffon sec.

Retirez les piles l’appareil K et conservez-les dans un endroit sec.

Nettoyez le filtre à combustible.

Rangez l’appareil dans un lieu sans poussière, si possible en utilisant l’emballage d’origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entière- ment son combustible. Ne jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A). I TRANSPORT Afin d’éviter les fuites de combustible durant le transport de l’appareil, vous devez prendre les précautions suivantes:

Retirez le réservoir amovible I de l’appareil et retirez le filtre à combustible. Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil.3

Mettez le bouchon de transport (fig. O) à la place du filtre a combustible et enfoncez-le bien. Le bouchon de transport permet d’éviter autant que possible les fuites de combustible, pendant le transport du poêle.

Transportez l’appareil toujours en position verticale.

Avant de transporter le poêle, ou si vous y avez verse accidentellement le mauvais combustible, videz le réservoir fixe à l’aide d’une pompe a combusti- ble. Retirez d’abord le filtre à combustible avant d’insérer la pompe. Faites de même si le réservoir à combustible contient de l’eau.

J SPÉCIFICATIONS TECHNIQUES

R 4224S TC-2 R 7227S TC-2Allumage électriqueCombustibleCombustible liquide pour appareils mobiles de chauffage (Arrêté du 18-07-2002 et du 25-06-2010)Puissance calorifique max. 200 g/h 2400 Watt225 g/h 2700 WattConseillé pour des pièces normalement airées m3 **min. 40 45max. 85 95Ne convient pas pour des pieces de volume inférieur à40 m³ / 16m² 45 m³ / 18 m² Consommation de combustible* (l/heure) 0.250 0.281Consommation de combustible* (g/heure)200 225Autonomie du réservoir (heures)16.8 15.0Contenance du réservoir amovible (litres) Poids (kg) 8.6 8.7Dimensions (mm) (plateau inférieur compris)largeur 455profon- deur

hauteur 495Accessoires Bouchon de transport, pompe à mainPiles 6V D.C. (R14 x 4)Type mèche O* En cas de réglage en position maximale** Ces valeurs sont données à titre indictif Le marquage CE correspond à la conformité aux normes EN55014(1993)et EN50082-1(1992)

K CONDITIONS DE GARANTIE

Votre appareil est couvert par une garantie de 4 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent :

Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect.

La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie.

La garantie ne s’applique pas dans les cas suivants: modifications apportées au l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers. bouchon de transport

Les pièces sujettes à l’usure normale, comme la mêche, les piles, et la pompe à main ne sont pas couverts par la garantie. Regardez la liste complète des pièces exclues de la garantie sur Qlima.com/warranty.

La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications.

L’utilisation du bon carburant est cruciale pour le bon fonctionnement du chauffage. La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*; veuillez consulter le chapitre « LE COMBUSTIBLE APPROPRIÉ ».

Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur. En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n’essayez pas de déplacer l’appareil mais éteignez- le immédiatement (voir le chapitre E). En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

L AVANT DE COMMENCER A CHANGER LA MECHE, L’APPAREIL DOIT ÊTRE ETEINT ET TOTALEMENT REFROIDI. 1a. Ouvrir le capot du réservoir H et vidanger le réservoir à fuel I. 1b. Déposer les piles pour empêcher toute brûlure éventuelle. 1c. Ouvrir la grille frontale et déposer la chambre de combustion D. 1d. Retirez le dispositif de réglage de la mèche 2 et du bouton d'allumage 3 en le tirant tout droit. 2a. Retirer les 5 vis : 1 à l’arrière, du côté 2 droit et 2 autres du côté gauche de l’armoire . 2b. Déposer le capteur, à l’arrière de l’armoire .

3. Déposer l’armoire en tirant dessus.

4. Déposer le 1 vis se sur le capot antivent.

5a. Retirez le connecteur (1EA) de l'allumeur. 5b. Déposer le mécanisme de sécurité (à balancier) en dévissant 2 vis. 5c. Retirez les 3 connecteurs (3EA) de la carte de circuit imprimé.

6. Dévisser les 4 vis papillon.

7. Déposer le régulateur de la mèche.

8. Appuyer sur la broche de la mèche qui est installée à

l’intérieur du logement de la mèche. Démonter la mèche, le support de mèche, et le logement de la mèche l’un après l’autre.

9. Installer la nouvelle mèche, et enfoncer les trois broches

sur la nouvelle mèche dans les 3 trous se trouvant sur la chemise de la mèche, vers le haut (Cf. flèche indiquée “”Up”” / “”vers le haut””, sur la chemise).

10. Enfoncer la nouvelle mèche dans les dents du système

de maintien de la chemise de la mèche, afin que la mèche adhère bien à l’intérieur de la chemise, délicatement et sans faire de plis.

11. Aligner les broches avec les trous ovalisés à l’intérieur

du régulateur de la mèche. Appuyer ensuite légèrement sur chacune des trois broches de la mèche (maintenant attachées à la chemise), vers l’intérieur. Enfoncer les trois broches dans les encoches inclinées du régulateur de la mèche. Appuyer sur chacune des trois broches, en les enfonçant dans les trous.

12. Faire pivoter le bouton de réglage de la mèche

moletée 2, et vérifier que la mèche puisse bouger sans problèmes de bas en haut.3

13. Faire descendre, en coulissant, le régulateur de la

mèche vers le bas, dans la conduite de tirage. Mettre l’arbre du régulateur à l’avant du poêle.

14. Remettre les 4 vis papillon sur le goujon d’installation,

mais ne pas les visser.

15. Soulever la mèche pour la mettre le plus haut possible,

et visser les vis papillon en plusieurs fois.

16. Vérifier la hauteur de la mèche. Elle devrait arriver à 8

mm au-dessus du collier.

17. Vérifier qu’il y ait un espace suffisant entre le support

de mèche et la conduite de tirage. Il devrait être uniforme tout autour. 18a. Remettre le bouton (à balancier) en appuyant sur le bouton d’extinction . 18b. Retirez le connecteur (1EA) de l'allumeur.

19. Vérifier le bon fonctionnement de l’arrêt de sécurité

à balancier en appuyant sur le bouton d’extinction , pour mettre en route le pendule.

20. Remettre le mécanisme d’allumage automatique.

23. Visser les 5 vis sur l’armoire, et remettre le capteur à

l’arrière de cette dernière .

24. Remettre la chambre de combustion D et le réservoir à

25. Réinstaller le bouton de mèche 2 et le bouton

Si vous souhaitez obtenir des informations supplémentaires ou si vous rencontrez un problème, rendez-vous sur notre site Web (www.qlima.fr / www.fr.qlima.be) ou contactez notre service client (T : +33 2 32 96 07 47 / +32 (0)3 326 39 39).
