Tipo de produto	Fogão móvel a combustível líquido (aquecimento auxiliar)
Marca	Qlima
Modelo	R7227STC2
Dimensões (L × P × A)	455 × 295 × 495 mm
Peso	8,7 kg
Alimentação	Pilhas 6 V DC (4 × R14) para ignição; combustível líquido (petróleo desaromatizado)
Potência calorífica máx.	2700 W (225 g/h)
Volume de ambiente recomendado	45 a 95 m³ (normalmente ventilado)
Volume mínimo de ambiente	45 m³ (18 m²)
Capacidade do reservatório removível	4,2 L
Autonomia máx.	15 horas (à potência máx.)
Combustível homologado	Qlima Premium Quality Fuels, PTX (de acordo com os decretos de 18/07/2002 e 25/06/2010)
Ignição	Elétrica (botão de ignição com pilhas)
Extinção	Botão de extinção manual
Ajuste de chama	Botão central (altura da chama ajustável)
Segurança	Paragem automática em caso de sobreaquecimento; tampo temperado "Safe top"; sistema de segurança com pêndulo
Manutenção corrente	Limpeza com um pano seco; drenagem e enchimento do reservatório
Peças de desgaste	Pavio (tipo O), pilhas, bomba manual
Acessórios fornecidos	Bomba manual, tampa de transporte, manual de utilização
Garantia	4 anos (exceto peças de desgaste e combustíveis inadequados)
Utilização	Interior seco, ambiente ventilado, não utilizar continuamente como aquecimento principal

Perguntas frequentes - R7227STC2 QLIMA

Qual combustível usar com o fogão Qlima R7227STC2 ?

Utilize exclusivamente um combustível líquido para aquecimento móvel de acordo com os decretos franceses de 18/07/2002 e 25/06/2010, como Qlima Premium Quality Fuels ou PTX. A utilização de outro combustível pode danificar o aparelho e anular a garantia.

Como acender o fogão R7227STC2 ?

Certifique-se de que o reservatório está cheio e que as pilhas estão colocadas (4×R14). Rode o botão central para a direita até ao limite e, em seguida, prima o botão de ignição até aparecer uma chama no queimador. Não force. Após a ignição, verifique se o queimador está bem vertical.

O que fazer se o aparelho se apagar pouco depois da ignição ?

Isso pode dever-se a uma acumulação de calor numa divisão já quente (19-20 °C). Deixe o aparelho arrefecer pelo menos 15 minutos antes de o voltar a acender. Se o problema persistir, ventile mais ou utilize o aparelho numa divisão mais fresca.

Como manter o pavio do fogão ?

Para prolongar a vida útil do pavio, deixe ocasionalmente o aparelho consumir todo o seu combustível até à extinção automática. No início da estação, utilize combustível novo. A substituição do pavio (tipo O) deve ser efetuada de acordo com o procedimento descrito no manual, deixando o novo pavio embeber durante 180 minutos antes da primeira ignição.

Posso usar o fogão num quarto pequeno ?

Sim, mas o volume da divisão deve ser de pelo menos 45 m³ (cerca de 18 m²). Se a divisão for mais pequena, deve entreabrir uma janela ou porta (cerca de 2,5 cm) para garantir uma ventilação suficiente. O aparelho não deve ser utilizado continuamente como aquecimento principal.

Como transportar o fogão em segurança ?

Deixe primeiro o aparelho arrefecer completamente. Retire o reservatório removível e o filtro de combustível. Insira a tampa de transporte fornecida no lugar do filtro para evitar fugas. Transporte sempre o aparelho na posição vertical.

O que fazer em caso de cheiro a combustível ou fumo ?

Verifique se o queimador está bem vertical e se a chama não está nem demasiado alta nem demasiado baixa. Utilize um combustível de qualidade e assegure uma ventilação suficiente. Se o cheiro persistir, limpe o aparelho e verifique o estado do pavio. Em caso de problema, contacte o seu revendedor.

Como mudar o pavio do modelo R7227STC2 ?

Desligue e deixe o aparelho arrefecer. Retire o reservatório, as pilhas, a grelha e a câmara de combustão. Siga os passos do manual para remover o armário e o regulador do pavio. Substitua o pavio alinhando os pinos e monte novamente. Após a montagem, aguarde 180 minutos antes de acender para que o pavio embeba. Se possível, confie esta operação a um especialista credenciado.

Qual é o período de garantia do fogão Qlima R7227STC2 ?

A garantia é de 4 anos a partir da data de compra, cobrindo defeitos de fabrico e conceção. Estão excluídas as peças de desgaste (pavio, pilhas, bomba) e os danos relacionados com a utilização de um combustível não conforme. Guarde o seu comprovativo de compra original.

Onde colocar as pilhas e que tipo usar ?

As pilhas colocam-se na parte traseira do aparelho, no compartimento previsto. Utilize 4 pilhas R14 (C) de 1,5 V fornecendo uma tensão total de 6 V DC. Respeite as polaridades (+ e -). Não misture pilhas velhas e novas, nem tipos diferentes. Retire as pilhas se o aparelho não for utilizado durante muito tempo.

MANUAL DE UTILIZADOR R7227STC2 QLIMA

Utilize somente parafina líquida pura para aquecedores.

Leia o manual de operação antes de encher.

AVISOS PARA UMA UTILIZAÇÃO CORRETA

• Chame a atenção das crianças para a presença de um aquecedor aceso.
• Não desloque o aquecedor quando este estiver aceso ou ainda estiver quente. Neste caso, tampouco deve reencher o tanque nem efetuar manutenção.
• Coloque o lado dianteiro do aquecedor a uma distância mínima de 1,5 metros da parede, cortinas e móveis.
• Não utilize o aquecedor em recintos empoeirados. A poeira impede uma boa combustão.
• Antes de partir ou ir à cama, desligue o aquecedor. Em caso de ausência prolongada (por exemplo, férias), retire também a ficha da tomada.
• Guarde e transporte o combustível somente nos bidões e recipientes apropriados para isso.
• Certifique-se de que o combustível não está exposto ao calor ou a oscilações de temperatura muito grandes. Guarde o combustível sempre num lugar fresco, seco e escuro (a luz do sol afeta a qualidade).
• Não utilize o combustível em lugares onde possam encontrar-se gases ou vapores nocivos (p.ex. gases de escape ou vapores de tinta).
• A grelha do aquecedor fica quente.
• Certifique-se sempre de que haja suficiente ventilação.
• Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capacidades físicas, psíquicas ou sensoriais diminuídas ou sem experiência ou conhecimento, a menos que haja

supervisão e sejam dadas instruções para a utilização do aparelho por alguém que está responsável pela segurança daquelas.

• Este equipamento pode ser utilizado por crianças a partir dos 8 anos de idade e pessoas com limitações da capacidade motora, sensorial ou mental, bem como pessoas sem experiência e conhecimento, desde que o façam sob supervisão ou desde que lhes tenham sido dadas instruções sobre a utilização deste equipamento de forma segura e que compreendam os perigos envolvidos.
• Este aparelho não é um brinquedo.
• A limpeza e manutenção por parte do utilizador não pode ser efectuada por crianças sem supervisão.

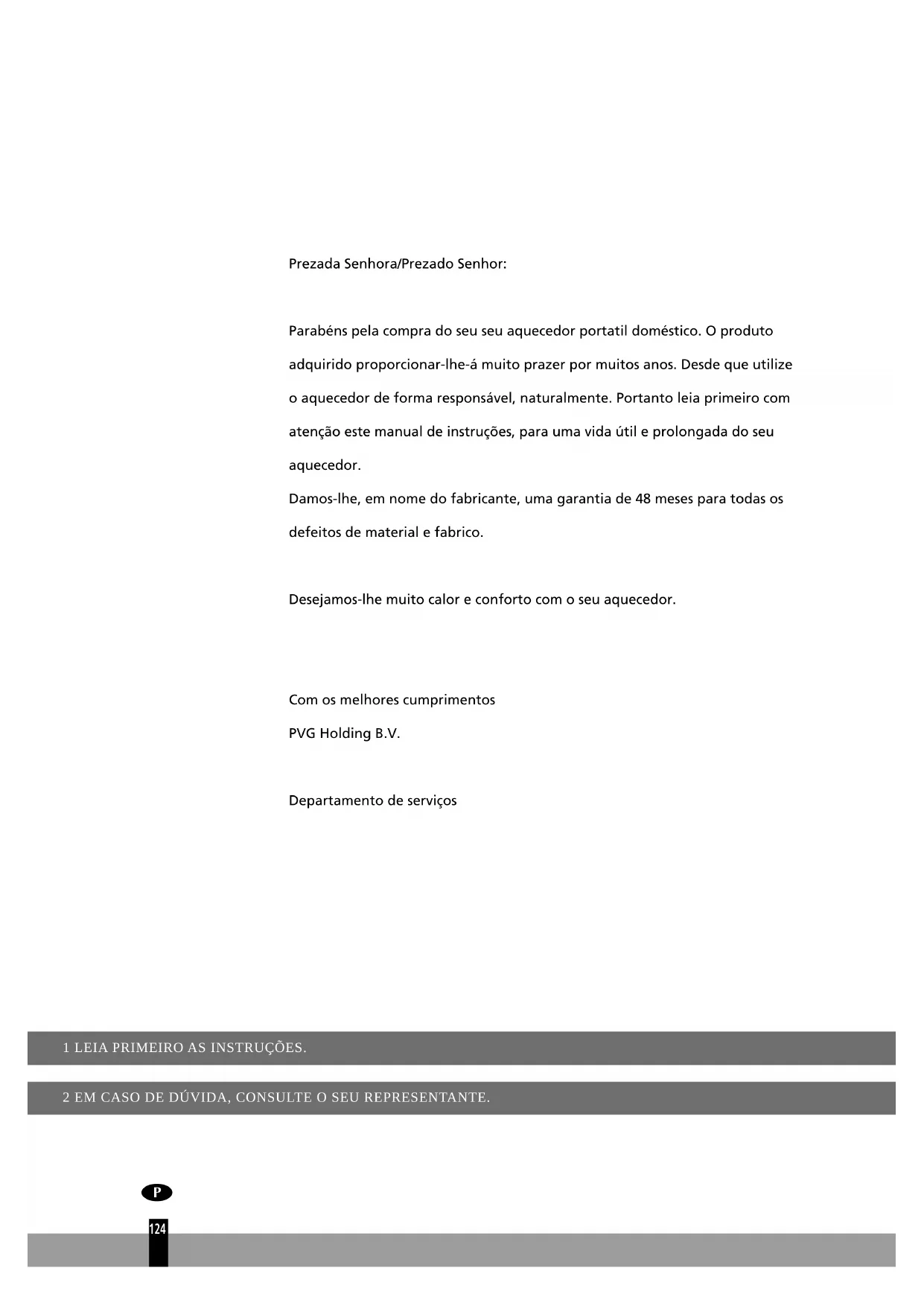

Prezada Senhora/Prezado Senhor:

Parabéns pela compra do seu aquecedor portátil doméstico. O produto adequado proporcionar-lhe-á muito prazer por muitos anos. Desde que utilize o aquecedor de forma responsável, naturalmente. Portanto, leia primeiro com atenção este manual de instruções, para uma vida útil e prolongada do seu aquecedor.

Damos-lhe, em nome do fabricante, uma garantia de 48 meses para todos os defeitos de material e fabrico.

Desejamos-lhe muito calor e conforto com o seu aquecedor.

Com os melhores cumprimentos

PVG Holding B.V.

Estes são, em linhas gerais, os passos a seguir para utilizar o seu aquecedor. Para a descrição detalhada dos procedimentos a seguir, fazemos referência ao MANUAL (pág. 115 e seguintes).

1 Retire todos os materiais de embalagem (veja o capítulo A, fig. A). 2 Encha o tanque e espere 180 horas antes de acender o aquecedor (veja o capítulo B, fig. L). 3 Coloque as pilhas no compartimento (veja o capítulo A, fig. G). 4 Verifique se a câmara de combustão está bem posicionada (veja o capítulo A, fig. F). 5 Acenda a estufa girando à direita o botão 2 até que já não possa continuar. Pressione ligeiramente o botão de ignição 3 para ligar o aquecedor. (veja o capítulo C, fig. K e L). 6 Após acender o seu calorífero, terá de esperar cerca de 10-15 minutos antes de poder verificar se o calorífero está em perfeito funcionamento (veja o capítulo D). 7 Desative o aquecedor (veja o capítulo E).

• Na primeira vez, o seu aquecedor emitirá um cheiro a 'novo'.
• Guarde o seu combustível num lugar fresco e escuro.
• O combustível envelhece. Comece cada temporada de utilização do aquecedor com combustível novo.
• Ao utilizar o combustível Qlima Premium Quality, e só este, está a utilizar um combustível de qualidade, garantindo um bom funcionamento e longevidade do aparelho.
• Ao passar a utilizar outra marca e/ou tipo de combustível, é preciso consumir todo o combustível restante com o aquecedor.
• Para evitar incêndios, encha o tanque quando o aquecedor estiver apagado ou num recinto diferente ao no qual está instalado o aquecedor.
• Certifique-se de que o tanque está fechado de forma correta após o enchimento, a uma distância segura de fontes de calor e chama viva.
• Guarde o seu combustível na embalagem original e com o rótulo original, num lugar fresco e escuro.

PEÇAS IMPORTANTES

1 Botão para desligar 2 Botão giratório 3 Válvula de ignição 4 Câmara de combustão 5 Manípulo da câmara de combustão 6 Indicador de combustível 7 Grelha 8 Tampa do tanque removível 9 Tanque removível 10 Medidor de combustível do tanque removível 11 Compartimento de pilhas 12 Pega 13 Compartimento

O QUE DEVE SABER ANTES DE UTILIZAR

CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇÃO

Este aparelho dispõe de um sistema de segurança. Assim que a temperatura atingir um máximo no espaço, o aparelho para de funcionar. Depois de desligado (manual ou automaticamente), deve-se esperar 15 minutos antes de voltar a ligar o aquecedor. Para não causar danos ao aparelho, aconselha-se a não forçar um reacendimento do aquecedor durante este período de tempo. Leia com atenção este manual de uso antes de utilizar o aparelho e guarde-o para a sua utilização no futuro. Somente instale este aparelho quando isto satisfizer a legislação, as regulamentações e as normas locais/nacionais. Este produto destina-se a ser utilizado como um aquecedor em casas e somente é apropriado para utilização dentro da casa em salas de estar, cozinhas e garagens em lugares secos, em circunstâncias domésticas normais.

Este produto não pode ser utilizado como fonte de calor principal.

A cada modelo corresponde um espaço mínimo no qual pode utilizar o aquecedor de forma segura, sem ventilação adicional (veja o capítulo J). Quando o recinto em questão for menor do que o indicado, deve sempre manter uma janela ou porta um pouco aberta (± 2,5 cm). Isto aconselhamos também em recintos que foram bem isolados termicamente ou contra a entrada de vento. Além disso, quando a ventilação é insuficiente (ou seja, falta oxigénio), o aquecedor apaga-se automaticamente. Não utilize o seu aquecedor em caves e recintos subterrâneos.

SISTEMA DE SEGURANÇA

Quando ligar a salamandra, pode ser que a salamandra desligue automaticamente a uma temperatura ambiente de 19 a 20 °C. Isto deve-se a uma acumulação de calor. Isso é normal. A causa está no sistema de segurança. Neste caso, deve ligar novamente a salamandra e regular a uma temperatura inferior.

A COBERTURA DE SEGURANÇA (SAFE TOP)

A estufa está provida de uma cobertura de segurança. Esta cobertura reduz a temperatura da placa superior. Desta forma, é reduzido o risco de acidentes no caso de eventual contacto com o lado superior da estufa. Atenção: mesmo com a cobertura, o lado superior da estufa fica quente. Evite contacto com a placa superior e com a grelha.

Especial para a França: o seu aquecedor foi desenhado para uso com combustível sem água, puro e de alta qualidade (conforme as disposições de 18-07-2002 e 25-06-2010). É proibido o uso de outros combustíveis. Para obter os endereços dos nossos retalhistas, consulte o seu distribuidor ou o sítio web. O aquecedor se destina a um aquecimento SUPLEMENTAR, e não como uma fonte de calor contínua.

Especial para a Grã-Bretanha: Utilize somente a Classe C1 de combustível de parafina de acordo com BS2869, parte 2, ou equivalente. Para uma utilização correta, o utilizador deve observar as seguintes regras:

É PROIBIDO

▸ utilizar aquecedores móveis à base de combustível em roulottes, barcos e caravanas - utilizar aquecedores móveis à base de combustíveis em recintos com ventilação insuficiente (consulte a tabela com especificações técnicas para as dimensões mínimas do recinto a ser aquecido), caves e/ou a uma altitude de 1.500 metros ou mais ▸ introduzir modificações em componentes de segurança do aquecedor.

A utilização deste tipo de aquecedor em recintos públicos está sujeita à legislação. Certifique-se de antemão de que possui a informação correta.

O COMBUSTÍVEL CORRETO

O seu aquecedor foi projetado para a utilização de combustível livre de água, puro e de alta qualidade como Qlima Premium Quality Fuels. Somente assim estão garantidas uma combustão limpa e eficaz. Combustíveis de má qualidade podem ter como consequência:

▸ maior probabilidade de falhas - combustão incompleta - vida útil do aquecedor limitada - fumo e/ou mau cheiro - resíduo branco na grelha ou no revestimento

Somente com o combustível apropriado estará assegurado de uma utilização segura, eficaz e confortável do seu aquecedor.

Portanto, o combustível apropriado é essencial para uma utilização segura, eficaz e confortável do seu aquecedor.

Danos e/ou falhas do aquecedor em virtude do uso de um combustível que não seja óleo de parafina sem água de alta qualidade não estão cobertos pela garantia.

Consulte sempre o seu vendedor mais próximo sobre o combustível apropriado para o seu aquecedor.

MANUAL

A INSTALAÇÃO DO AQUECEDOR

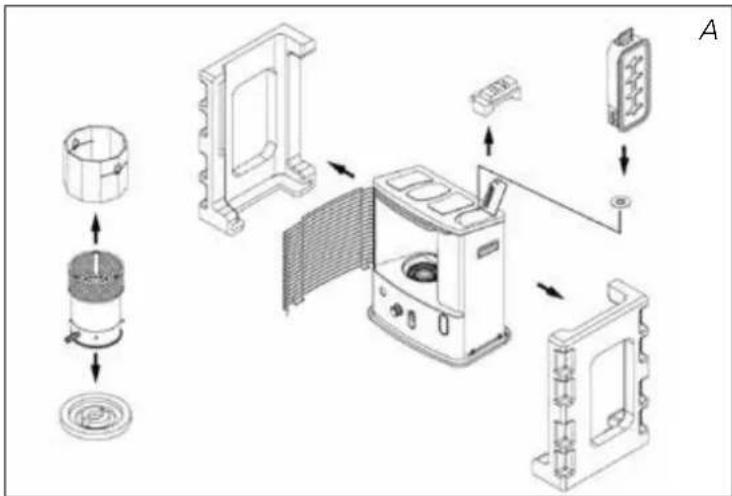

1 Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo.

Ao lado do aquecedor deve haver?

uma tampa para transporte, estas instruções de operação, uma bomba de sifão de combustível

Guarde a caixa e o material de embalagem (fig. A) para armazenagem e/ou transporte.

2 Retire o material de embalagem restante:

Liberte o lado direito da grelha. Levante a grelha da respectiva ranhura (Fig. B) e puxe-a para a frente. Puxe ambas as extremidades da embalagem para os lados e, em simultâneo, ligeiramente para baixo (ver Fig. C). Retire a câmara de combustão do aquecedor e retire o material de embalagem que se encontrar por baixo (fig. D). Coloque a câmara de combustão de volta no seu lugar. A câmara de combustão está bem posicionada quando puder deslizá-la com dificuldade um pouco à esquerda e à direita com o manípulo (fig. E). Feche a grelha.

Abra a tampa do depósito amovível e remova o bloco de espuma.

Encha o tanque removível conforme indicado no capítulo B.

4 Coloque as pilhas no compartimento correspondente 1 no lado traseiro do aquecedor (fig. F). Observe as polaridades + e -. Feche a tampa da bateria.

• Não troque o polo +. NÃO recarregue pilhas não recarregáveis!

• NÃO misture diferentes tipos e marcas de pilhas, NÃO misture pilhas usadas e novas.
• Quando a bateria é armazenada e/ou não é utilizada por um longo período de tempo: sempre retire as baterias.

Não coloque em curto-circuito os terminais de fornecimento de energia elétrica.

Para remover as pilhas: basta retirá-las do compartimento das pilhas.

5. O piso deverá ser firme e perfeitamente nivelado. Coloque o aquecedor noutra posição se não ficar nivelado. Não solucione a situação através da colocação de livros ou de outros materiais debaixo do aquecedor. Consulte as instruções fornecidas separadamente na caixa de cartão para montagem do aquecedor. 6. O seu aquecedor está então pronto para utilização.

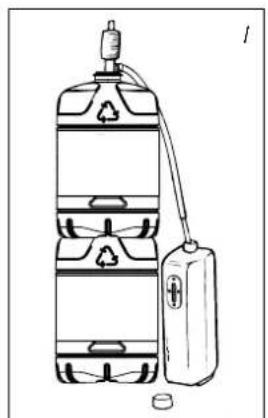

B. O ENCHIMENTO COM COMBUSTÍVEL

Não encha o tanque removível em casa. Faça-o num lugar apropriado (haste para evitar o inconveniente de entornar). Proceda da seguinte maneira:

1. Certifique-se de que o aquecedor está apagado. 2. Abra a tampa e levante o tanque removível do aquecedor (fig. H). Atenção: é possível que o tanque ainda esteja gotejando. Deposite o tanque removível (tampa para cima) e desenrosque a tampa do tanque. 3. Pegue na bomba de sifão de combustível e introduza o tubo liso, mais rígido, no bidão. Coloque-o numa posição mais alta do que o tanque removível (fig. J). Introduza a mangueira canelada na abertura do tanque. 4. Aperte o botão que se encontra em cima da bomba (girando-o à direita). 5. Prima algumas vezes a bomba, até que o combustível comece a fluir para o tanque. Quando for o caso, já não será preciso continuar a premir. 6. Preste atenção ao medidor de combustível do tanque durante o enchimento (fig. 1). Ao ver que o tanque está cheio, pare de encher soltando novamente o botão que se encontra sobre a bomba (girando à esquerda). Não encha demasiado o tanque, principalmente quando o combustível estiver demasiado frio (o combustível dilata ao aquecer). 7. Deixe que o combustível ainda presente na bomba flua de volta ao bidão, e retire a bomba com cuidado. Enrosque a tampa cuidadosamente sobre o tanque. Limpe o combustível eventualmente derramado. 8. Verifique se a tampa do tanque está bem ajustada e apertada. Coloque o tanque removível novamente no aquecedor (a tampa para baixo). Feche a tampa.

C. ACENDER O AQUECEDOR

Um aquecedor novo produz algum cheiro no início. Cuide portanto de que haja ventilação extra ou acenda o seu aquecedor pela primeira vez fora do espaço de permanência.

Antes de acender a estufa, verifique o indicador de combustível 6 para saber se deve primeiro encher o tanque removível.

Acenda sempre o aquecedor utilizando o Conjunto da ignição. Não utilize jamais fósforos ou isqueiro.

Proceda da seguinte maneira:

Gire o botão 2 à direita até o fim (fig. K). Pressione o botão de ignição (Fig. L), mas não aplique demasiada força. Apenas esteja visível uma pequena chama na câmara de combustão (4), poderá soltar a tecla de ignição.

Verifique sempre, ao ligar o aquecedor, se a câmara de combustão está bem posicionada, deslizando-a um pouco para a esquerda e para a direita (fig. F). Proceda de forma suave. Quando a câmara de combustão estiver desnivelada, produzir-se-á fumo e fuligem.

D O FUNCIONAMENTO DO CALORÍFERO

Ao proceder à ignição do aquecedor, demora 5 a 10 minutos antes de poder verificar se o aquecedor está a funcionar bem. A Fig. Q apresenta as alturas mínima e máxima permitidas para a chama. Uma chama demasiado alta pode provocar fumo e fuligem, enquanto que uma chama demasiado baixa pode produzir cheiros. A chama pode ser ligeiramente ajustada utilizando o botão regulador da mecha serrilhado (Fig. M).

Uma chama demasiado baixa pode ser o resultado de:

• Falta de combustível (encha o tanque); combustível de má qualidade (consulte o representante); ventilação insuficiente (abra um pouco a janela ou porta); mecha usada (velha) (dirija-se ao seu revendedor).

E APAGAR O AQUECEDOR

Pressione o botão para desligar 1. A chama se apagará automaticamente (fig. N).

F FALHAS, CAUSAS E SOLUÇÕES

Quando não possa solucionar uma falha com a ajuda das indicações abaixo, ponha-se em contacto com o seu representante.

NÃO É POSSÍVEL ACENDER O AQUECEDOR.

As pilhas não estão bem posicionadas no compartimento. Verificar (fig. G). As pilhas já não têm energia suficiente para a ignição.

Substituir (fig. G).

O combustível do aquecedor foi completamente consumido ou a mecha foi substituída.

Depois de colocar o tanque removível cheio, espere 180 horas antes de acender.

Empurre com menos força (capítulo C).

CHAMA DESIGUAL E/OU FULIGEM E/OU CHEIRO.

A câmara de combustão 4 não está bem colocada.

Coloque-a na posição correta com o Manipulo ⑤, até que possa deslizá-la com dificuldade um pouco para a esquerda ou para a direita.

A altura da chama não está bem ajustada. Consulte o seu representante.

Está a utilizar combustível envelhecido ou deteriorado.

Comece cada temporada de utilização do aquecedor com combustível novo.

Está a utilizar combustível incorreto.

Veja O COMBUSTÍVEL CORRETO (capítulo 'O que deve saber previamente').

▷ Há acumulação de pó embaixo do aquecedor.

Consulte o seu representante.

O AQUECEDOR APAGA LENTAMENTE.

O tanque removível está vazio. Veja o capítulo B. ▷ Há humidade no depósito inferior. Consulte o seu representante. A mecha está dura no lado superior.

Deixe aceso o aquecedor até que o combustível esteja completamente consumido (capítulo G). Utilize combustível apropriado.

Está a utilizar combustível envelhecido ou deteriorado.

Comece cada temporada de utilização do aquecedor com combustível novo.

O AQUECEDOR CONTINUA COM A CHAMA BAIXA.

A mecha está demasiado baixa. Para a substituição da mecha, consulte o seu representante. - Antes de ser reenchido, o aquecedor tinha consumido quase todo o combustível. Esperar 180 minutos após a colocação do tanque removível cheio antes de acender o aquecedor. Está a utilizar combustível deteriorado ou inadequado. Veja O COMBUSTÍVEL CORRETO (capítulo 'O que deve saber previamente'). A ventilação do recinto é insuficiente. Deixe por algum tempo a janela ou porta bem aberta, e depois deixe-as um pouco abertas.

G SOBRE A MANUTENÇÃO

O seu aquecedor requer pouca manutenção, porque deve limpar a tempo poeira e manchas com um pano húmido, para evitar o aparecimento de manchas difíceis de remover. Normalmente estão sujeitos ao desgaste somente 2 componentes:

1. AS PILHAS

Estas podem ser substituídas pelo próprio utilizador. Não deite fora no caixote do lixo as pilhas velhas. Siga as normas vigentes no seu município para Pequenos Detritos Químicos. Não atirar as pilhas para o fogo, pois estas podem explodir ou derramar líquidos nocivos.

2. A MECHA/CONSUMO ATÉ AO FINAL

Para prolongar a vida útil da mecha, deve deixar periodicamente o aquecedor aceso até que todo o combustível seja consumido (que se apague por si só). Faça-o ao notar que a chama está a tornar-se mais débil. Ao terminar de ser consumido, o combustível desprende um cheiro. Por isso recomenda-se que o aquecedor seja colocado fora do espaço de permanência.

Não retire peças do aquecedor. Para uma eventual reparação, ponha-se sempre em contacto com o seu representante.

Antes de realizar a manutenção, deixe o aquecedor esfriar.

H ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇÃO)

Recomendamos que esvazie completamente o aquecedor ao final da temporada e que o guarde bem. Siga as seguintes instruções:

1 Acenda o aquecedor fora do recinto de permanência e deixe-o aceso até que o combustível tenha sido completamente consumido. 2 Deixe o aquecedor arrefecer. 3 Limpe o aquecedor com um pano úmido e seque-o com um pano seco. 4 Retire as pilhas do aquecedor e guarde-as num lugar seco. 5 Limpe o filtro de combustível. 6 Guarde o aquecedor num lugar sem poeira, se possível nos materiais de embalagem originais. O combustível restante não pode ser utilizado na temporada seguinte. Ao saber combustível, não deite fora o combustível, mas siga as normas vigentes no seu município para Pequenos Detritos Químicos.

Comece sempre a nova temporada de utilização com combustível novo.

Ao utilizar de novo o aquecedor, siga novamente as instruções (conforme a indicação a partir do capítulo A).

TRANSPORTE

Para evitar que o seu aquecedor apresente vazamento de combustível durante o transporte, proceda da seguinte forma:

1 Deixe o aquecedor arrefecer.

Tampa de transporte

Retire o tanque removível do aquecedor e retire o filtro de combustível (fig. O). É possível que este siga gotejando; mantenha um pano à mão. Guarde o filtro de combustível e o tanque removível fora do aquecedor. 3 Empurre a tampa de transporte no lugar do filtro de combustível (fig. O) e aplique bastante pressão. 4 Transporte o aquecedor sempre sem inclinar.

ESPECIFICAÇÕES

	R4224STC-2 R7227TCTC-2
Ignião电解tica
Combustivel querosene
Capacidade (W)* 2.4 2.7
Espaço apropriadó (m3)** 40-85 45-95
Consumo de combustível (l/hora)* 0.250	0.281
Consumo de combustível (g/hora)*	200	225
Horas de combustão por tanque (hora)*	16.8	15.0
Conteúdo do tanque removal (litro)	4.2 4.2
Peso (kg)	8.6 8.7
Dimensões (mm) (inclusive placá de fundo)	largura 455
	profundidade 295
	altura 495
Pilhas	6V D.C. (R14 x 4)
Tipo de mecha	O

• Em ajuste na posição Tmaxa ** Dados indicativos

K CONDIÇÕES DE GARANTIA

O seu aquecedor está coberto por uma garantia de 48 meses a partir da data de compra. Durante este período, todos os defeitos de material ou fabricação são reparados gratuitamente. Neste âmbito, são aplicáveis as seguintes regras:

1. Rejeitamos explicitamente qualquer outra reclamação de indemnização, inclusive danos indiretos. 2. A reparação ou substituição de componentes dentro do período de garantia não implica uma prorrogação da mesma. 3. A garantia não é válida quando tiverem sido introduzidas alterações, tenham sido montados componentes não originais ou tenham sido efetuadas alterações. 4. Os componentes sujeitos ao desgaste normal, como por exemplo as pilhas, a bomba de sifão e a mecha, não estão incluídos na garantia. Ver a lista completa das peças excluídas da garantia em Qlima.com/warranty. 5. A garantia somente é válida mediante a apresentação do recibo de compra datado e se não tiverem sido introduzidas modificações.

6. A utilização de combustível correto é crucial para o funcionamento adequado do aquecedor. A garantia não é aplicável a danos resultantes de atos que sejam diferentes dos das instruções de operação, à negligência nem à utilização de combustível incorreto ou em mau estado. O uso de combustível incorreto pode até ser perigoso*, consulte o capítulo "O combustível correto". 7. As despesas de envio e o risco do envio do aquecedor ou componentes deste correrão sempre por conta do comprador.

Para evitar maus funcionamentos, recomendamos primeiramente consultar cuidadosamente as instruções de operação. Quando estas não apresentarem a solução, leve o aquecedor ao seu representante para reparação.

• Produtos inflamáveis podem, por exemplo, causar uma combustão incontrolável, com chamas salientes. Neste caso, não tente jamais deslocar o aquecedor. Desligue imediatamente o aquecedor e retire a ficha da tomada. Em casos de emergência, pode utilizar um extintor de incêndios, mas somente devem ser utilizados os do tipo B: de gás carbónico ou de pó.

A SUBSTITUIÇÃO DA MECHA

ANTES DE SUBSTITUIR A MECHA, A ESTUFA DEVE ESTAR APAGADA E COMPLETAMENTE FRIA.

1a. Abra a tampa do depósito e retire o depósito de combustível 9. 1b. Remova as baterias, de modo a evitar possíveis queimaduras. 1c. Abra a grelha frontal e remova a câmara de combustão 4. 1d. Retire o regulador do pavio 2 e o botão de ignição 3, puxando-o para fora. 2a. Desapertar os 5 parafusos, 1 da parte de trás, 2 da direita e 2 do lado esquerdo do compartimento. 2b. Remova o sensor, na parte posterior lateral do compartimento. 3. Remova o compartimento, puxando-o diretamente para cima. 4. Remova o 1 parafuso da corta-vento A/B. 5a. Remova a ficha (1EA) do dispositivo de ignição. 5b. Remova o interruptor de segurança de derrube, desaparafusando 1 parafuso. 5c. Remova os 3 conectores (3EA) da chapa de impressão. 6. Desaparafuse as 4 porcas de orelhas. 7. Remova o Conjunto regulador do pavio. 8. Prima o pino do pavio, montado no interior do Conjunto da estrutura do pavio. Desmonte o pavio, o suporte do pavio e o Conjunto da estrutura do pavio, em separado. 9. Instale o novo pavio e insira os três pinos no novo pavio, nos três orifícios da manga do pavio, em direção ascendente (consulta a seta "para cima" na manga do pavio). 10. Empurre o novo pavio nos dentes de retenção da manga do pavio, até que o pavio se ajuste sem folgas no interior da respetiva manga, tendo o cuidado de alisar e esticar o pavio. 11. Alinhe os pinos com os orifícios ranhurados no interior do regulador de pavio. Em seguida, prima com firmeza cada um dos três pinos do pavio (agora fixos à manga do pavio) para dentro. Insira os três pinos nas ranhuras inclinadas no regulador do pavio. Prima cada um dos três pinos, inserindo-os corretamente nos respetivos orifícios. 12. Rode o botão de regulação do pavio e confirme que este se move para cima e para baixo livremente. 13. Faça deslizar o Conjunto do regulador do pavio para baixo no tubo de aspiração. Coloque o veio do regulador na parte frontal do aquecedor. 14. Ajuste as 4 porcas de orelhas no perno de montagem, sem apertar.

1. Levante o pavio para a sua posição mais alta e aperte as porcas de orelhas de forma sequencial e gradual.
2. Confirme a altura do pavio. Deve estar 5/16 acima do aro.
3. Confirme a folga correta entre o suporte do pavio e o tubo de aspiração. A folga deve ser homogênea em redor do suporte do pavio. 18a. Coloque novamente o Conjunto do interruptor de derrube, premindo o botão de extintor ①. 18b. Remova a ficha (1EA) do dispositivo de ignição.
4. Verifique a função de extintor de segurança em caso de derrube premindo o botão do extintor 1 para fazer balançar o pêndulo.
5. Instale novamente o Conjunto da ignição automática.
6. Instale novamente o corta-vento A/B.
7. Instale novamente o compartimento 14.
8. Aperte os 5 parafusos no compartimento e reinstale o sensor na parte posterior do compartimento 14.
9. Instale novamente a câmara de combustão e o depósito de combustível.
10. Volte a instalar o botão regulador do pavio e o botão de ignição. Feche a placa frontal.

Instale as baterias na caixa de bateria e encha o depósito de combustível com combustíveis de qualidade Premium. Coloque o depósito no aquecedor e aguarde pelo menos 180 minutos para que o novo pavio fique saturado com o combustível.
