Produkttyp	Mobiler Flüssigbrennstoffherd (Zusatzheizung)
Marke	Qlima
Modell	R7227STC2
Abmessungen (L × P × H)	455 × 295 × 495 mm
Gewicht	8,7 kg
Stromversorgung	Batterien 6 V DC (4 × R14) für Zündung; Flüssigbrennstoff (deodorisiertes Petroleum)
Max. Heizleistung	2700 W (225 g/h)
Empfohlenes Raumvolumen	45 bis 95 m³ (normal belüftet)
Mindestraumvolumen	45 m³ (18 m²)
Fassungsvermögen des abnehmbaren Tanks	4,2 L
Max. Betriebsdauer	15 Stunden (bei max. Leistung)
Zugelassener Brennstoff	Qlima Premium Quality Fuels, PTX (konform mit den Verordnungen vom 18.07.2002 und 25.06.2010)
Zündung	Elektrisch (Zündknopf mit Batterien)
Löschen	Manueller Ausschaltknopf
Flammeneinstellung	Zentraler Drehregler (einstellbare Flammenhöhe)
Sicherheit	Automatische Abschaltung bei Überhitzung; temperierte Oberfläche „Safe Top“; Sicherheitssystem mit Pendel
Regelmäßige Wartung	Reinigung mit einem trockenen Tuch; Tankentleerung und -befüllung
Verschleißteile	Docht (Typ O), Batterien, Handpumpe
Mitgeliefertes Zubehör	Handpumpe, Transportstopfen, Bedienungsanleitung
Garantie	4 Jahre (ohne Verschleißteile und ungeeignete Brennstoffe)
Verwendung	Trockener Innenraum, belüfteter Raum, nicht als Dauerheizung verwenden

Häufig gestellte Fragen - R7227STC2 QLIMA

Welchen Brennstoff verwende ich mit dem Qlima R7227STC2 Heizgerät?

Verwenden Sie ausschließlich einen flüssigen Brennstoff für mobile Heizgeräte gemäß den französischen Verordnungen vom 18.07.2002 und 25.06.2010, wie Qlima Premium Quality Fuels oder PTX. Die Verwendung eines anderen Brennstoffs kann das Gerät beschädigen und die Garantie ungültig machen.

Wie zünde ich das Heizgerät R7227STC2 an?

Stellen Sie sicher, dass der Tank gefüllt und die Batterien eingelegt sind (4×R14). Drehen Sie den Zentralknopf nach rechts bis zum Anschlag, drücken Sie dann den Zündknopf, bis eine Flamme im Brenner erscheint. Nicht mit Gewalt vorgehen. Überprüfen Sie nach der Zündung, ob der Brenner senkrecht steht.

Was tun, wenn das Gerät kurz nach dem Zünden ausgeht?

Dies kann auf eine Hitzestau in einem bereits warmen Raum (19-20 °C) zurückzuführen sein. Lassen Sie das Gerät mindestens 15 Minuten abkühlen, bevor Sie es wieder einschalten. Wenn das Problem weiterhin besteht, lüften Sie stärker oder verwenden Sie das Gerät in einem kühleren Raum.

Wie pflege ich den Docht des Heizgeräts?

Um die Lebensdauer des Dochts zu verlängern, lassen Sie das Gerät gelegentlich den gesamten Brennstoff bis zum automatischen Erlöschen verbrauchen. Verwenden Sie zu Beginn der Saison neuen Brennstoff. Der Austausch des Dochts (Typ O) muss gemäß der im Handbuch beschriebenen Vorgehensweise erfolgen, wobei der neue Docht vor der ersten Zündung 180 Minuten einweichen muss.

Kann ich das Heizgerät in einem kleinen Raum verwenden?

Ja, aber das Raumvolumen muss mindestens 45 m³ (ca. 18 m²) betragen. Ist der Raum kleiner, müssen Sie ein Fenster oder eine Tür einen Spalt öffnen (ca. 2,5 cm), um eine ausreichende Belüftung zu gewährleisten. Das Gerät darf nicht als Dauerheizung verwendet werden.

Wie transportiere ich das Heizgerät sicher?

Lassen Sie das Gerät zunächst vollständig abkühlen. Entfernen Sie den abnehmbaren Tank und den Brennstofffilter. Setzen Sie den mitgelieferten Transportstopfen anstelle des Filters ein, um Leckagen zu vermeiden. Transportieren Sie das Gerät stets in vertikaler Position.

Was tun bei Brennstoffgeruch oder Rauch?

Überprüfen Sie, ob der Brenner senkrecht steht und die Flamme weder zu hoch noch zu niedrig ist. Verwenden Sie hochwertigen Brennstoff und sorgen Sie für ausreichende Belüftung. Wenn der Geruch anhält, reinigen Sie das Gerät und überprüfen Sie den Zustand des Dochts. Wenden Sie sich bei Problemen an Ihren Händler.

Wie wechsle ich den Docht des Modells R7227STC2?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Entfernen Sie den Tank, die Batterien, den Rost und die Brennkammer. Befolgen Sie die Schritte im Handbuch, um das Gehäuse und den Dochtregler zu demontieren. Ersetzen Sie den Docht, indem Sie die Stifte ausrichten, und bauen Sie alles wieder zusammen. Warten Sie nach dem Zusammenbau 180 Minuten, bevor Sie zünden, damit der Docht einweichen kann. Lassen Sie diesen Vorgang möglichst von einem Fachmann durchführen.

Wie lange ist die Garantie für das Qlima R7227STC2 Heizgerät?

Die Garantie beträgt 4 Jahre ab dem Kaufdatum und deckt Herstellungs- und Konstruktionsfehler ab. Ausgeschlossen sind Verschleißteile (Docht, Batterien, Pumpe) und Schäden durch die Verwendung von nicht konformem Brennstoff. Bewahren Sie Ihren ursprünglichen Kaufbeleg auf.

Wo lege ich die Batterien ein und welchen Typ verwende ich?

Die Batterien befinden sich hinten am Gerät im dafür vorgesehenen Fach. Verwenden Sie 4 R14 (C)-Batterien mit 1,5 V, die eine Gesamtspannung von 6 V DC liefern. Beachten Sie die Polarität (+ und -). Mischen Sie keine alten und neuen Batterien oder verschiedene Typen. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird.

BEDIENUNGSANLEITUNG R7227STC2 QLIMA

Verwenden Sie nur zugelassenes Heizpetroleum entsprechend DIN 51603-1. Vor dem Befüllen des Brennstoffbehälters lesen Sie bitte die Gebrauchsanweisung.

WARNHINWEISE FÜR DEN RICHTIGEN GEBRAUCH

• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät spielen.
• Transportieren Sie den Ofen nicht, wenn er brennt oder noch heiß ist. In diesem Fall auch keine Wartungsarbeiten durchführen.
• Stellen Sie den Kaminofen so auf, dass er sich mit der Vorderseite mindestens 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls darauf, dass der Raum über dem Kaminofen frei ist.
• Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es stark zieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Benutzen Sie den Kaminofen nicht in unmittelbarer Umgebung einer Badewanne, Dusche oder eines Swimmingpools.
• Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
• Bewahren und transportieren Sie den Brennstoff ausschließlich in den dafür bestimmten Tanks und Kanistern.
• Achten Sie darauf, dass der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
• Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten könnten (zum Beispiel Auspuffgase oder Farbdämpfe).
• Das Gitter des Kaminofens wird heiß. Der Kaminofen darf nicht abgedeckt werden (Brandgefahr).
• Achten Sie immer auf ausreichende Ventilation.
• Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei denn, es erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstanden haben.
• Kinder sollten nicht mit dem Gerät spielen.
• Reinigungs- und Wartungsarbeiten sollten nicht von Kindern ohne Aufsicht durchgeführt werden.

Nur reines Paraffin verwenden • Beim Tankbefüllen

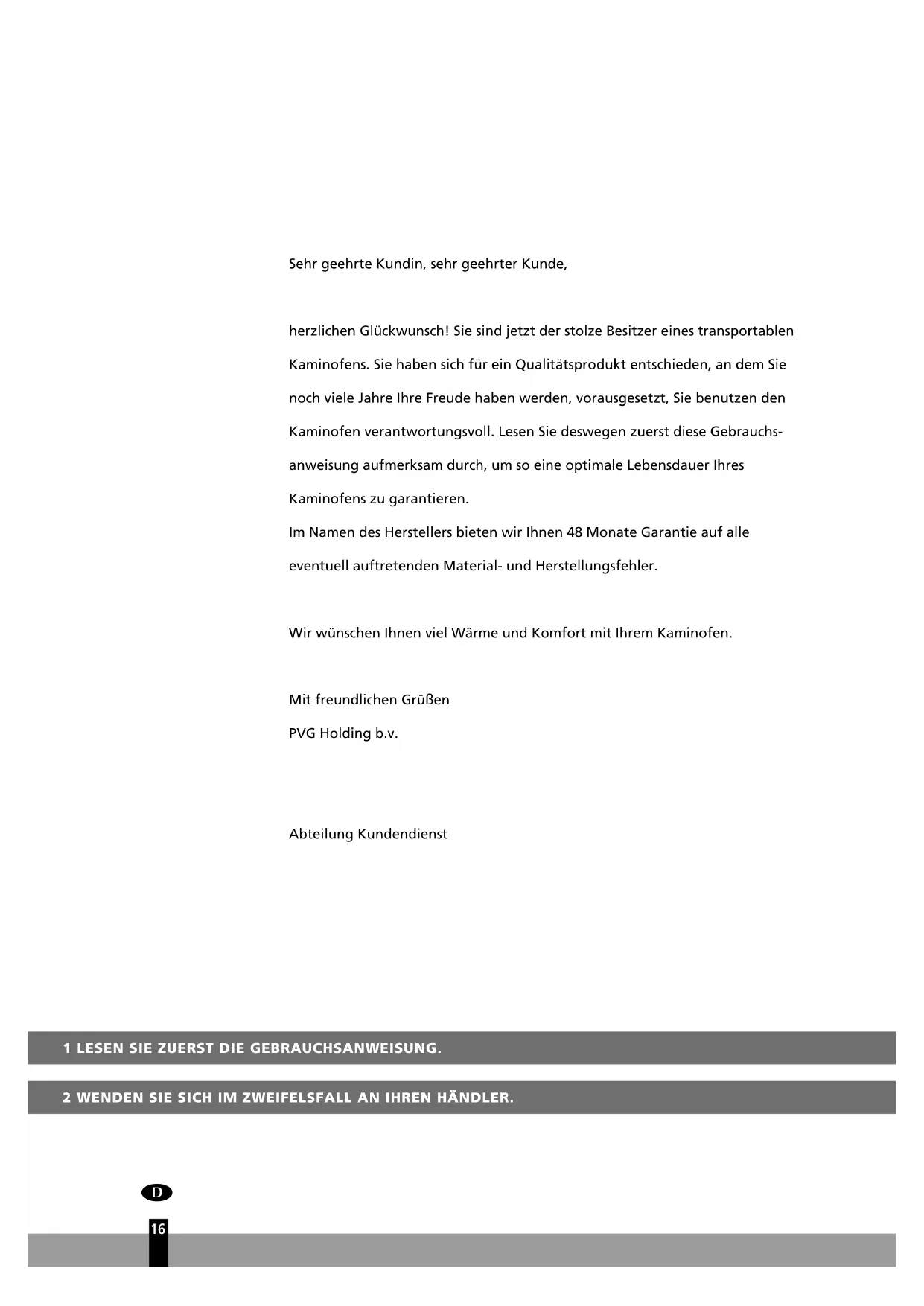

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines transportablen Kaminofens. Sie haben sich für ein Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deshalb zuerst diese Gebrauchsanweisung aufmerksam durch, um eine optimale Lebensdauer Ihres Kaminofens zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 48 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Kaminofen.

Mit freundlichen Grüßen

PVG Holding b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihres Kaminofens durchgeführt werden müssen. Detaillierte Beschreibungen der Handlungen enthält die GEBRAUCHSANWEISUNG (Seite 19 ff).

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A). 2 Befüllen Sie den Brennstofftank und warten Sie 180 Minuten, bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. I). 3 Geben Sie die Batterien in das Batteriefach 1 (siehe Kapitel A, Abb. G). 4 Überprüfen Sie, ob die Brennkammer ④ gerade steht (siehe Kapitel A, Abb. F). 5 Starten Sie den Kaminofen, indem Sie den Drehregler 2 langsam nach rechts drehen, bis er sich nicht weiter drehen lässt. Halten Sie die Zündtaste 3 leicht gedrückt, um das Heizgerät anzufeuern (siehe Kapitel C, Abb. K und L). 6 Nach dem Starten des Ofens dauert es 10 bis 15 Minuten, bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D). 7 Schalten Sie den Kaminofen aus (siehe Kapitel E).

• Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehälters ausgeschaltet werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.
• Sorgen Sie immer dafür, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen darauf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammen befindet (siehe Kapitel B).
• Das erste Mal wird Ihr Kaminofen während des Brennens noch kurz 'neu' riechen.
• Lagern Sie alle Brennstoffbehälter mit Originaldeckel und Versiegelung kühl und dunkel.
• Brennstoff altern lassen. Beginnen Sie jede Heizsaison mit neuem Brennstoff.
• Wenn Sie zwischen den einzelnen Sorten / Marken wechseln, müssen Sie den Kaminofen erst vollständig leer brennen lassen.

WICHTIGE

EINZELTEILE

Abschalt-Taste

Drehregler

Zünd-Taste

Brennkammer

Handgriff Brennkammer

Brennstoffanzeige

Gitter

Deckel Brennstofftank

Brennstofftank

Brennstoffanzeige Brennstofftank

Batteriefach

Handgriff

Kabinett

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND VENTILIEREN

Dieses Gerät ist mit einem Sicherungssystem ausgerüstet, das für ein Ausschalten sorgt, wenn die Temperatur im Raum zu hoch ist. Nach dem manuellen oder automatischen Ausschalten des Ofens darf dieser für 15 Minuten nicht erneut eingeschaltet werden. Um Schäden am Gerät zu verhindern, forcieren Sie während dieser Zeit nicht das Zünden des Ofens.

Lesen Sie vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden.

Dieses Produkt darf nicht als primäre Wärmequelle verwendet werden.

Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen sicher, ohne zusätzliche Ventilation, betreiben zu können. Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muss dafür gesorgt werden, dass immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend belüftet und gut entlüftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50 cm² haben). Änderungen am Sicherheitssystem sind unzulässig und würden die Garantie einer einwandfreien Funktion des Luftführers nichtig machen. Wenden Sie sich im Zweifelsfall an ihren Händler.

SICHERHEITSSYSTEM

Wenn Sie das Heizgerät eingeschaltet haben, kann es sein, dass es sich bei einer relativ niedrigen Zimmertemperatur (19 bis 20°C ) automatisch ausschaltet. Der Grund hierfür ist Wärmeansammlung im Heizgerät. Dieses Phänomen ist eine logische Folge des vorhandenen Sicherheitsmechanismus. Wenn das Heizgerät bei niedrigeren Umgebungstemperaturen eingesetzt wird, tritt dieses Phänomen nicht auf.

SAFE TOP

Der Ofen ist mit einem Safe Top versehen. Dieser verringert die Temperatur an der Oberseite des Ofens. Sollte die Oberseite berührt werden, wird das Risiko schwerer Verletzungen erheblich verringert. Beachten Sie jedoch, dass die Oberseite immer noch heiß wird. Berühren Sie die Oberseite und das Gitter nicht.

Speziell für Frankreich: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 sowie mit Qlima Premium Quality Fuels ausgelegt. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie Ihren Händler. Die Adressen unserer Händler finden Sie auf unserer Website.

Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.

Speziell für Großbritannien: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Wohnwagen, auf Booten und in Fahrerhäusern zu benutzen.
• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belüfteten Räumen (die Mindestmaße für zu beheizende Räume entnehmen Sie der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1500 m zu benutzen.
• Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen.

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet.

Wenn diese Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sich rechtzeitig nach den entsprechenden Vorschriften.

DER RICHTIGE BRENNSTOFF

Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität entwickelt, wie Qlima Premium Quality Fuels. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

▸ übermäßige Ablagerung auf dem Docht, unvollständige Verbrennung ▸ verkürzte Lebensdauer von Docht und Kaminofen, Rauch und/oder Geruch, Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderen als hochwertigem wasserfreiem Petroleum fällt nicht unter die Garantie.

Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den richtigen Brennstoff für Ihren Kaminofen.

GEBRAUCHSANWEISUNG

A DIE INSTALLATION DES KAMINOFENS

1 Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Kaminofen muss Folgendes vorhanden sein:

▸ ein Transportverschluss ▸ diese Gebrauchsanweisung ▸ eine Syphonpumpe

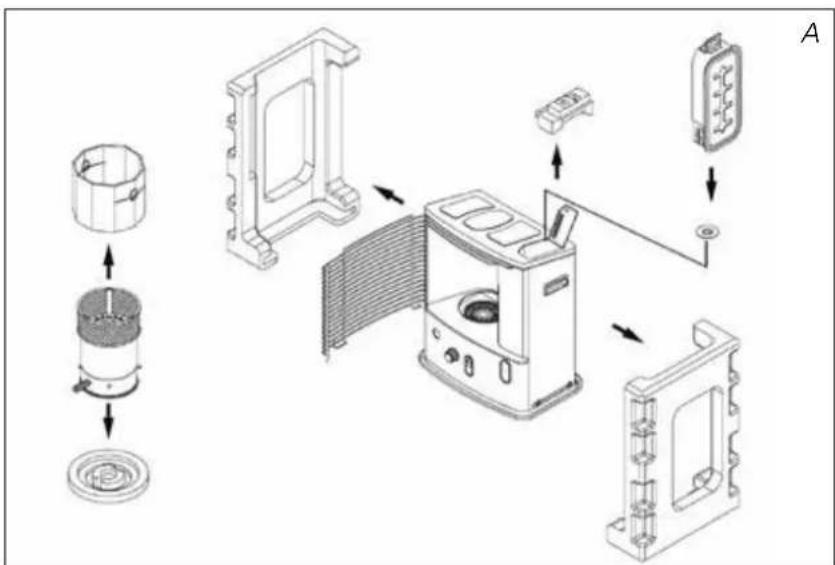

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks

Lagerung und/oder Transport auf.

D

2 Entfernen Sie das übrige Verpackungsmaterial:

Heben Sie den Rost aus der Aussparung (Abb. B) und ziehen Sie ihn nach vorn.

Ziehen Sie beide Enden des Verpackungsmaterials nach hinten und gleichzeitig möglichst nach unten (Abb. C). ▶ Nehmen Sie die Verbrennungskammer aus dem Ofen und entfernen Sie das darunter befindliche Verpackungsmaterial (Abb. D). Schieben Sie das Gitter an, um es wieder in die Kerbung einrasten zu lassen. ▸ Öffnen Sie den Deckel des Brennstofftanks und entfernen Sie das Stückchen Styropor.

3 Füllen Sie den Brennstofftank wie in Kapitel B beschrieben. 4 Legen Sie die Batterien in das dafür bestimmte Fach 1 an der Rückseite des Kaminofens (Abb. G). Achten Sie auf die + und - Pole. Setzen Sie die Abdeckplatte über den Batteriehalter.

▸ "+" und "-"-Pole nicht kombinieren. Nicht wiederaufladbare Batterien NICHT wiederaufladen!

Verschiedene Batterietypen und -marken nicht kombinieren. Alte und neue Batterien nicht kombinieren. Falls das Gerät gelagert und über einen längeren Zeitraum nicht genutzt wird, Batterien immer entnehmen.

Elektrische Anschlüsse nicht kurzschließen. Um die Batterien zu entnehmen: Entnehmen Sie diese einfach über das Batteriefach.

5 Der Boden muss stabil und waagerecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagerecht steht. Versuchen Sie nicht, durch Unterlage von Büchern oder Ähnlichem den Stand zu korrigieren. 6 Ihr Kaminofen ist jetzt betriebsbereit.

B DAS BEFÜLLEN MIT BRENNSTOFF

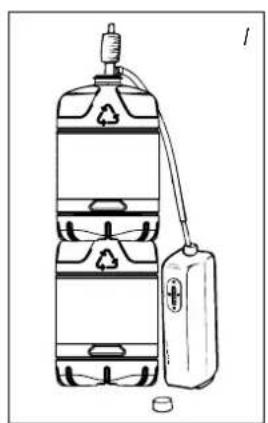

Füllen Sie den Brennstofftank an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Kaminofen soll ausgeschaltet sein. 2 Öffnen Sie den Deckel und ziehen Sie den Brennstofftank aus dem Kaminofen (Abb. H). Achtung: Der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (Tankverschluss nach oben, Griff auf dem Boden) und drehen Sie den Tankverschluss auf. 3 Füllen Sie den Brennstofftank mit einer Brennstoffpumpe (siehe Gebrauchsanweisung Brennstoffpumpe). Dabei ist darauf zu achten, dass der Kanister höher steht als der Brennstofftank (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks. 4 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. J). Wenn Sie sehen, dass der Tank fast voll ist, stellen Sie den Füllvorgang ein. 5 Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).

6 Kontrollieren Sie, ob der Tankverschluss gerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluss nach unten). Schließen Sie den Deckel.

C DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation oder starten Sie den Ofen das erste Mal außerhalb des Wohnraumes.

Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 180 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes.

Achten Sie vor dem Starten des Kaminofens darauf, dass sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige 6).

Starten Sie den Kaminofen immer über den Zündmechanismus. Niemals Streichhölzer oder ein Feuerzeug benutzen.

Hierbei gehen Sie wie folgt vor:

1 Drehen Sie den Drehregler 2 nach rechts bis zum Anschlag (Abb. K). 2 Halten Sie die Zündtaste (Abb. L) gedrückt, wenden Sie jedoch nicht zu viel Kraft an. Spätestens wenn in der Brennkammer eine kleine Flamme sichtbar wird, lassen Sie die Zündtaste los. Falls notwendig, Vorgang wiederholen.

Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer 4 gerade steht, indem Sie den Handgriff 5 kurz nach links und rechts schieben (Abb. F). Dies muss ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schräg steht, führt dies zu Rauch- und Rußentwicklung.

D DAS BRENNEN DES OFENS

Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch- und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führt. Auf der Seite neben dem Faltblatt können Sie sehen, wie hoch die Flamme minimal und maximal brennen soll (Abb. Q). Sie können die Flamme mit dem Drehregler ② etwas regulieren (Abb. M).

Eine zu niedrige Flamme kann entstehen durch:

▶ zu wenig Brennstoff (befüllen Sie den Brennstofftank) ▶ schlechten Brennstoff (wenden Sie sich an Ihren Händler) ▶ zu wenig Ventilation (ein Fenster oder eine Tür einen Spalt breit öffnen) ▶ Verschleiß des Dochtes (Dochtwechsel erforderlich, siehe Kapitel L)

E DAS AUSSCHALTEN DES KAMINOFENS

Drücken Sie die Abschalt-Taste 1. Die Flamme erlischt nach kurzer Zeit (Abb. N).

F STÖRUNGEN, URSACHEN UND LÖSUNGEN

Wenn sich eine Störung nicht mit Hilfe der untenstehenden Hinweise beheben lässt, dann wenden Sie sich bitte an Ihren Händler.

DER OFEN LÄSST SICH NICHT STARTEN.

Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. G). Die Batteriespannung ist zu niedrig. Austauschen (Abb. G). - Sie haben den Kaminofen vollständig leer brennen lassen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 180 Minuten mit dem Starten warten. - Sie haben die Zünd-Taste zu stark betätigt. Behutsam drücken (ca. 2-3 Sekunden) (Kapitel C).

UNGLEICHE FLAMME UND/ODER RUSS UND/ODER GERUCH

Die Brennkammer 4 ist nicht richtig eingesetzt. Mit dem Handgriff die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieden lässt. ▶ Sie benutzen veralteten Brennstoff.

Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an. ▶ Sie benutzen einen falschen Brennstoff.

Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen"). Staubanhäufung im unteren Bereich des Kaminofens.

Wenden Sie sich an Ihren Händler. Die Dochthöhe ist nicht richtig.

Wenden Sie sich an Ihren Händler.

DER KAMINOFEN GEHT LANGSAM AUS.

Der Brennstofftank ist leer. Siehe Kapitel B. Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an Ihren Händler. Der Docht ist an der Oberseite verhärtet. Kaminofen außerhalb des Wohnraumes vollständig leer brennen lassen (Kapitel G). Verwenden Sie richtigen Brennstoff. Sie benutzen veralteten Brennstoff. Beginnen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff.

DIE FLAMME DES OFENS BRENNT ZU NIEDRIG.

Der Docht ist zu niedrig eingestellt. Wenden Sie sich an Ihren Händler. Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 180 Minuten warten, bevor der Kaminofen erneut gestartet wird. Sie benutzen veralteten oder einen falschen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen"). Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tür kurz weit öffnen und danach einen Spalt breit offen halten.

DIE FLAMME DES KAMINOFENS BRENNT ZU HOCH.

Sie benutzen einen falschen, zu flüchtigen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen"). Der Docht ist zu hoch eingestellt. Wenden Sie sich an Ihren Händler.

G DIE WARTUNG

Ihr Kaminofen benötigt kaum Wartung. Staub und Flecken sollten dennoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden 2 Teile dem Verschleiß ausgesetzt:

1. DIE BATTERIEN

Diese können Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall. Batterien nicht ins Feuer werfen, sie können explodieren und gefährliche Flüssigkeiten ausstoßen.

2. DER DOCHT

Um die Lebensdauer des Dochtes zu verlängern, sollten Sie den Kaminofen von Zeit zu Zeit vollständig leer brennen lassen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, dass die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an Ihren Händler.

Bevor Sie Wartungsarbeiten ausführen, muss der Kaminofen ausgeschaltet und abgekühlt sein.

H LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu lassen und ihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:

1. Starten Sie den Ofen außerhalb des Wohnraumes und lassen Sie ihn vollständig leer brennen. 2. Lassen Sie den Kaminofen anschließend abkühlen. 3. Reinigen Sie den Kaminofen mit einem feuchten Tuch und reiben Sie ihn danach mit einem trockenen Tuch trocken. 4. Nehmen Sie die Batterien aus dem Batteriefach und bewahren Sie sie an einer trockenen Stelle auf. 5. Reinigen Sie den Brennstofffilter. 6. Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übrig gebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr verwenden. Entsorgen Sie übrig gebliebenen Brennstoff gemäß den Vorschriften, die in Ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jede neue Heizsaison immer mit neuem Brennstoff. Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.

TRANSPORT

Um zu verhindern, dass der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

Transportverschluss

1. Lassen Sie den Kaminofen abkühlen. 2. Nehmen Sie den Brennstofftank aus dem Kaminofen und entfernen Sie den Brennstofffilter. Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Bewahren Sie den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens auf. 3. Setzen Sie den Transportverschluss (Abb. O) anstelle des Brennstofffilters ein und drücken Sie ihn fest, sodass kein Brennstoff austritt. Der Transportverschluss verhindert das Austreten von Brennstoff. 4. Transportieren Sie den Kaminofen immer aufrecht. 5. Entleeren Sie den fest eingebauten Brennstoffbehälter vor dem Transport oder falls ein falscher oder verunreinigter Brennstoff verwendet wurde, mit einer Brennstoffpumpe. Entfernen Sie zunächst den Brennstofffilter und setzen Sie dann die Brennstoffpumpe in den leeren, fest eingebauten Brennstoffbehälter. Gehen Sie genauso vor, wenn der Brennstoffbehälter Wasser enthält.

TECHNISCHE DATEN

	R4224STC-2 R7227 STC-2
Zündung elektrisch
Brennstoff Petroleum
Kapazität (kW)* 2.4 2.7
Geeigneter Raum (m3)** 40-85 45-95
Brennstoffverbrauch (Ltr/Std)* 0.250	0.281
Brennstoffverbrauch (g/Std)*	200	225
Brenndauer pro Tank (Std)*	16.8	15.0
Inhalt Brennstofftank (Liter)	4.2 4.2
Gewicht (kg)	8.6 8.7
Abmessungen (mm) (einschließlich Bodenplatte)	Breite 455
	Tiefe 295
	Höhe 495
Benötigte Batterien	6V D.C. (R14 x 4)
Dochtyp	O

• Bei Einstellung auf maximalem Stand ** Angegebene Werte sind Richtwerte

K GARANTIEBEDINGUNGEN

Sie erhalten auf Ihren Kaminofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln:

1. Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt. 2. Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie.

3. Die Garantie besteht, wenn Veränderungen angebracht wurden, Nicht-Original-Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführt wurden.

4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie. Eine vollständige Liste der von der Garantie ausgenommenen Bauteile finden Sie unter Qlima.com/warranty.

Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.

Die Nutzung des richtigen Brennstoffes ist wichtig für die ordnungsgemäße Funktionsweise des Heizgeräts. Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann sogar gefährlich sein *, siehe Abschnitt „Der richtige Brennstoff".

Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zu lesen. Finden Sie darin keine Lösung, wenden Sie sich an ihren Händler.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in diesem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher.

WECHSELN DES DOCHTES

DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.

1a. Öffnen Sie den Tankdeckel 8 und entnehmen Sie den Brennstofftank 9. 1b. Entnehmen Sie die Batterien, um eventuelle Brandwunden zu vermeiden. 1c. Öffnen Sie das Gitter an der Vorderseite und entfernen Sie die Verbrennungskammer 4. 1d. Entfernen Sie den Dochtverstellknopf 2 und die Zündtaste 3, indem Sie diese direkt herausziehen. 2a. Lösen Sie die 5 Schrauben des Ofenmantels 1, 1 an der Rückseite, 2 an der rechten und 2 an der linken Seite. 2b. Entfernen Sie den Sensor an der Rückseite des Mantels 18. 3. Entfernen Sie den Ofenmantel, indem Sie ihn gerade nach oben ziehen. 4. Entfernen Sie die Schraube des Windschirms A/B. 5a. Entfernen Sie den Stecker (1EA) vom Zündgerät. 5b. Entfernen Sie den Mechanismus für die automatische Ausschaltung beim Umkippen, indem Sie 2 Schrauben lösen. 5c. Entfernen Sie die 3 Anschlüsse (3EA) auf der Printplatte. 6. Lösen Sie die 4 Flügelmuttern. 7. Entfernen Sie den Dochtversteller. 8. Drücken Sie auf den Stift des Dochts an der Innenseite des Dochtverstellers. Entfernen Sie den Docht, den Dochthalter und den Dochtversteller gesondert voneinander. 9. Setzen Sie den neuen Docht ein und befestigen Sie ihn, indem Sie die drei Stifte nach oben in die drei Ausrichtungsöffnungen stecken (siehe den nach oben weisenden Pfeil am Dochthalter). 10. Drücken Sie den neuen Docht gegen die Zähne des Halters, sodass der Docht fest, glatt und faltenfrei an der Innenseite des Verstellers anliegt. 11. Richten Sie die Stifte an den Ausrichtungsöffnungen im Dochtversteller aus. Drücken Sie nun vorsichtig jeden der drei Stifte des Dochts (die jetzt am Dochthalter befestigt sind) nach innen. Stecken Sie die drei Stifte in die diagonalen Schlitze des Dochtverstellers. Drücken Sie jeden der drei Stifte fest in die Öffnungen. 12. Drehen Sie am Dochtverstellknopf 2 und prüfen Sie, ob sich der Docht leichtgängig nach oben und unten bewegt.

1. Schieben Sie den Dochtversteller entlang des Luftschachts nach unten. Richten Sie den Dochtverstellknopf auf die Vorderseite des Ofens.
2. Setzen Sie die vier Flügelmuttern zurück, ziehen Sie sie aber noch nicht fest.
3. Drehen Sie den Docht in die höchste Stellung und ziehen Sie die Flügelmuttern allmählich fest.
4. Prüfen Sie die Dochthöhe. Der Docht muss sich 0,8 cm über dem Bördelflansch befinden.
5. Prüfen Sie, ob der Zwischenraum zwischen Dochthalter und Luftschacht ausreichend ist. Dieser muss überall gleich groß sein. 18a. Reaktivieren Sie den Umfallschutz, indem Sie den Löschnopf eindrücken. 18b. Entfernen Sie den Stecker (1EA) vom Zündgerät.
6. Prüfen Sie die Funktion des Umfallschutzes, indem Sie den Löschnopf ① eindrücken, sodass das Pendel aktiviert wird.
7. Setzen Sie die automatische Zündung wieder ein.
8. Setzen Sie den Windschirm A/B wieder ein.
9. Setzen Sie den Mantel 8 wieder ein.
10. Ziehen Sie die fünf Schrauben des Mantels fest und setzen Sie den Sensor an der Rückseite des Mantels 18 wieder ein.
11. Setzen Sie die Verbrennungskammer 4 und den Brennstofftank 9 wieder ein.
12. Setzen Sie den Luntenstellknopf 2 und die Zündtaste 3 wieder ein. Schieben Sie die Vorderplatte.

Legen Sie die Batterien in den Batteriehalter und füllen Sie den Brennstofftank mit Qlima Premium Quality Fuels. Setzen Sie den Brennstofftank in den Ofen und warten Sie mindestens 180 Minuten, bis der Docht vollständig mit Brennstoff getränkt ist.

Sehr geehrter Kunde

B BRENNSTOFF NACHFÜLLEN

B BRENNSTOFF NACHFÜLLEN

Füllen Sie den herausnehmbaren Behälter an einem geeigneten Ort, da immer etwas verschüttet werden kann. Gehen Sie wie folgt vor:

Achten Sie darauf, dass das Heizgerät ausgeschaltet ist. 2. Öffnen Sie den oberen Deckel und heben Sie den herausnehmbaren Behälter aus dem Heizgerät (Abb. H). Hinweis: Es können ein paar Tropfen aus dem Behälter austreten. Stellen Sie den herausnehmbaren Behälter (mit dem Deckel nach oben) auf den Boden und schrauben Sie den Kraftstoffdeckel ab. 3. Füllen Sie den herausnehmbaren Behälter mit einer Kraftstoffpumpe (siehe Gebrauchsanweisung der Kraftstoffpumpe). Achten Sie darauf, dass die Pumpe höher steht als der herausnehmbare Behälter (Abb. I). Stecken Sie den geriffelten Schlauch in die Öffnung des herausnehmbaren Behälters. 4. Prüfen Sie die Kraftstoffanzeige am herausnehmbaren Behälter, während der Behälter gefüllt wird (Abb. J). Hören Sie auf zu füllen, wenn die Anzeige anzeigt, dass der Behälter voll ist. Der Behälter darf nicht überfüllt werden, besonders wenn der Kraftstoff sehr kalt ist (Kraftstoff dehnt sich beim Erwärmen aus). 5. Lassen Sie den restlichen Kraftstoff in der Pumpe zurück in den Kanister fließen und nehmen Sie die Pumpe vorsichtig heraus. Schrauben Sie den Kraftstoffdeckel sorgfältig wieder auf. Entfernen Sie eventuelle Kraftstoffreste. 6. Prüfen Sie, ob der Deckel richtig sitzt und fest verschraubt ist. Setzen Sie den herausnehmbaren Behälter wieder in das Heizgerät ein (mit dem Deckel nach unten). Schließen Sie den Deckel.

C HEIZGERÄT ANZÜNDEN

BEDIENUNG IM ÜBERBLICK

Wenden Sie sich an Ihren Händler.

Wenden Sie sich an Ihren Händler.

HEIZGERÄT ERLISCHT LANGSAM VON SELBST

Wenden Sie sich an Ihren Händler.

Wenden Sie sich an Ihren Händler.

G WARTUNG

ORGELBUNDEN LAGRA OCH/ELLER SOT OCH/ELLER DALIG LUKT
