R7227STC2 - Kuchenka QLIMA - Bezpłatna instrukcja obsługi

Typ produktu	Przenośna kuchenka na paliwo płynne (ogrzewanie dodatkowe)
Marka	Qlima
Model	R7227STC2
Wymiary (Dł × Szer × Wys)	455 × 295 × 495 mm
Waga	8,7 kg
Zasilanie	Baterie 6 V DC (4 × R14) do zapłonu; paliwo płynne (petroleum odaromatyzowane)
Moc grzewcza maks.	2700 W (225 g/h)
Zalecana objętość pomieszczenia	od 45 do 95 m³ (normalnie wentylowane)
Minimalna objętość pomieszczenia	45 m³ (18 m²)
Pojemność zbiornika wyjmowanego	4,2 L
Maksymalny czas pracy	15 godzin (przy mocy maks.)
Zatwierdzone paliwo	Qlima Premium Quality Fuels, PTX (zgodne z przepisami z 18.07.2002 i 25.06.2010)
Zapłon	Elektryczny (przycisk zapłonu z bateriami)
Gaszenie	Ręczny przycisk gaszenia
Regulacja płomienia	Centralne pokrętło (regulowana wysokość płomienia)
Bezpieczeństwo	Automatyczne wyłączenie w przypadku przegrzania; chłodny górny blat „Safe top”; system bezpieczeństwa z wahadłem
Bieżąca konserwacja	Czyszczenie suchą szmatką; opróżnianie i napełnianie zbiornika
Pièces d'usure	Knot (typ O), baterie, pompka ręczna
Akcesoria w zestawie	Pompka ręczna, korek transportowy, instrukcja obsługi
Gwarancja	4 lata (z wyłączeniem części zużywalnych i niewłaściwego paliwa)
Zastosowanie	Wnętrze suche, pomieszczenie wentylowane, nie używać w sposób ciągły jako główne ogrzewanie

Często zadawane pytania - R7227STC2 QLIMA

Jakiego paliwa używać z kuchenką Qlima R7227STC2 ?

Używaj wyłącznie płynnego paliwa do ogrzewania mobilnego zgodnego z francuskimi przepisami z 18.07.2002 i 25.06.2010, np. Qlima Premium Quality Fuels lub PTX. Użycie innego paliwa może uszkodzić urządzenie i unieważnić gwarancję.

Jak zapalić kuchenkę R7227STC2 ?

Upewnij się, że zbiornik jest napełniony, a baterie są na swoim miejscu (4×R14). Obróć centralne pokrętło w prawo do oporu, a następnie naciśnij przycisk zapłonu, aż pojawi się płomień w palniku. Nie naciskaj na siłę. Po zapłonie sprawdź, czy palnik jest pionowy.

Co zrobić, jeśli urządzenie gaśnie wkrótce po zapłonie ?

Może to być spowodowane akumulacją ciepła w już ciepłym pomieszczeniu (19-20 °C). Pozostaw urządzenie do ostygnięcia na co najmniej 15 minut przed ponownym zapłonem. Jeśli problem będzie się powtarzał, przewietrz pomieszczenie lub używaj urządzenia w chłodniejszym pomieszczeniu.

Jak konserwować knot kuchenki ?

Aby przedłużyć żywotność knota, od czasu do czasu pozwól urządzeniu całkowicie zużyć paliwo aż do automatycznego wyłączenia. Na początku sezonu używaj nowego paliwa. Wymiana knota (typ O) musi być przeprowadzona zgodnie z procedurą opisaną w instrukcji, pozostawiając nowy knot na 180 minut do nasiąknięcia przed pierwszym zapłonem.

Czy mogę używać kuchenki w małym pomieszczeniu ?

Tak, ale objętość pomieszczenia musi wynosić co najmniej 45 m³ (około 18 m²). Jeśli pomieszczenie jest mniejsze, należy uchylić okno lub drzwi (około 2,5 cm), aby zapewnić wystarczającą wentylację. Urządzenia nie należy używać w sposób ciągły jako głównego ogrzewania.

Jak bezpiecznie transportować kuchenkę ?

Najpierw pozostaw urządzenie do całkowitego ostygnięcia. Wyjmij wyjmowany zbiornik i filtr paliwa. Włóż dostarczony korek transportowy w miejsce filtra, aby uniknąć wycieków. Transportuj urządzenie zawsze w pozycji pionowej.

Co zrobić w przypadku zapachu paliwa lub dymu ?

Sprawdź, czy palnik jest pionowy, a płomień nie jest ani za wysoki, ani za niski. Używaj paliwa dobrej jakości i zapewnij wystarczającą wentylację. Jeśli zapach utrzymuje się, wyczyść urządzenie i sprawdź stan knota. W razie problemów skontaktuj się ze sprzedawcą.

Jak wymienić knot w modelu R7227STC2 ?

Wyłącz i pozostaw urządzenie do ostygnięcia. Wyjmij zbiornik, baterie, kratkę i komorę spalania. Postępuj zgodnie z instrukcją, aby zdjąć obudowę i regulator knota. Wymień knot, wyrównując kołki, a następnie złóż z powrotem. Po złożeniu odczekaj 180 minut przed zapłonem, aby knot nasiąkł. Jeśli to możliwe, powierz tę czynność autoryzowanemu specjaliście.

Jaka jest długość gwarancji na kuchenkę Qlima R7227STC2 ?

Gwarancja wynosi 4 lata od daty zakupu i obejmuje wady produkcyjne i konstrukcyjne. Wyłączone są części zużywalne (knot, baterie, pompka) oraz uszkodzenia spowodowane użyciem niewłaściwego paliwa. Zachowaj oryginalny dowód zakupu.

Gdzie umieścić baterie i jakiego typu użyć ?

Baterie znajdują się z tyłu urządzenia, w przeznaczonej komorze. Używaj 4 baterii R14 (C) o napięciu 1,5 V, zapewniających łączne napięcie 6 V DC. Przestrzegaj biegunowości (+ i -). Nie mieszaj starych i nowych baterii ani różnych typów. Wyjmij baterie, jeśli urządzenie nie będzie używane przez dłuższy czas.

INSTRUKCJA OBSŁUGI R7227STC2 QLIMA

Tylko czystego paliwa przeznaczonego do pieców. Proszę zapoznać się z instrukcją przed napełnieniem zbiornika.

OSTRZEŻENIA DOTYCZĄCE PRAWIDŁOWEGO UŻYTKOWANIA

• Zawsze zwracaj uwagę na fakt, że w pomieszczeniu znajduje się włączony grzejnik.
• Nie przenoś włączonego lub gorącego grzejnika. Nie dolewaj również w takich warunkach paliwa i nie przeprowadzaj napraw lub konserwacji.
• Ustaw grzejnik w odległości co najmniej 1,5 metra od ściany, zasłon/ firanek i mebli. Nad grzejnikiem winna być wolna przestrzeń.
• Nie używaj grzejnika w pomieszczeniach, gdzie występuje dużo pyłu i w miejscach, gdzie jest silny przeciąg. W obydwu wypadkach nie uzyskasz optymalnego spalania.
• Wyłączaj grzejnik przed wyjściem z domu i przed udaniem się na spoczynek.
• Paliwo przenoś i przechowuj wyłącznie w przeznaczonych do tego pojemnikach.
• Paliwo przenoś i przechowuj wyłącznie w przeznaczonych do tego pojemnikach.
• Paliwo przenoś i przechowuj wyłącznie w przeznaczonych do tego pojemnikach.
• Nie dopuść, aby paliwo wystawione było na działanie wysokiej temperatury i znacznych różnic termicznych. Przechowuj paliwo w chłodnym, suchym i ciemnym miejscu (w przeciwnym razie spadek jego jakości).
• Nie używaj grzejnika w miejscach, gdzie występują zmiany lub opary (np. samochodowe gazy spalinowe lub opary farby).
• Wierzch piecyka nagrzewa się, dlatego nie wolno go pod żadnym pozorem przykrywać (z uwagi na niebezpieczeństwo pożaru). Unikaj

zetknięcia się z wierzchnią płytą piecyka oraz z kratą.

• Pamiętaj zawsze o wentylacji.
• Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby urządzenie to nie było obsługiwane przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo, a także osoby nieposiadające wystarczającej w tym celu wiedzy lub umiejętności. Jest to jedynie możliwe pod nadzorem oraz zgodnie ze wskazówkami udzielonymi przez osobę odpowiedzialną za bezpieczeństwo tych osób.
• Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby z ograniczeniami fizycznymi, czuciowymi albo umysłowymi, a także osoby bez żadnego doświadczenia ani wiedzy w zakresie urządzenia, jeśli robią to pod nadzorem albo otrzymały instrukcje na temat bezpiecznego korzystania z urządzenia i zostały poinformowane o zagrożeniach.
• Należy zadbać o to, aby dzieci nie mogły bawić się urządzeniem.
• Czyszczenia i konserwacji nie mogą wykonywać dzieci bez nadzoru.

Serdecznie gratulujemy Państwu zakupu Waszego grzejnika. Nabyli Państwo urządzenie wysokiej jakości, z którego będą Państwo korzystać przez wiele, wiele lat. Tak będzie, oczywiście, o ile będą Państwo używać go w sposób odpowiedzialny. Prosimy najpierw zapoznać się z treścią niniejszej instrukcji obsługi, gdyż pomoże to Państwu zapewnić optymalną trwałość grzejnika. My natomiast, w imieniu producenta, dajemy Państwu dwuletnią gwarancję na wszelkie usterki materiałowe i fabryczne.

Życzymy Państwu dużo ciepła i komfortu z nowym grzejnikiem.

Z poważaniem,

PVG Holding b.v.

Dział Obsługi Klientów

1 PRZED PIERWSZYM UŻYCIEM PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI.

2 W RAZIE WĄTPLIWOŚCI SKONTAKTOWAĆ SIĘ Z DEALEREM.

OGÓLNE WSKAZÓWKI DOTYCZĄCE OBSŁUGI

W tym rozdziale podane są ogólne wskazówki dotyczące kolejnych etapów obsługi grzejnika. Szczegółowe instrukcje podane są w INSTRUKCJI OBSŁUGI (od str. 127).

1 Usunąć opakowanie i części zabezpieczające (zob. rozdział A, rys. A). 2 Wlać paliwo do zbiornika wymiennego 9 i odczekać 180 min. zanim przystąpi się do włączenia zapłonu (zob. rozdział B, rys. 1). 3 Umieścić baterie w przeznaczonej do tego obudowie (zob. rozdział A, rys. G). 4 Sprawdzić, czy komora spalania stoi prosto (zob. rozdział A, rys. F). 5 Włączyć grzejnik naciskając równocześnie w dół regulator płomienia ②. Delikatnie wcisnąć przycisk zapłonu ③, aby zapalić płomień w piecyku (zob. rozdział C, rys. K i L). 6 Dopiero po około 10-15 minutach od włączenia pieca można sprawdzić, czy piec dobrze pracuje. 7 Wyłączyć grzejnik zgodnie z instrukcją (zob. rozdział E).

• W ramach ochrony przeciwpożarowej zbiornik można napełniać albo wtedy, gdy piecyk grzewczy został wyłączony, albo w innym pomieszczeniu niż to, gdzie on jest ustawiony.
• Dopilnować, aby zbiornik został prawidłowo zamknięty, po napełnieniu w bezpiecznej odległości od wszystkich źródeł ciepła i otwartego ognia (patrz rozdział B).
• Wszystkie pojemniki z paliwem przechowywać zakręcone oryginalnymi nakrętkami, z włożonymi uszczelkami, w chłodnym i ciemnym miejscu.
• Paliwo starzeje się. Przed każdym sezonem grzewczym należy zaopatrzyć się w nowe paliwo.
• Stosując Qlima Premium Quality Fuels jako paliwo do ogrzewania zapewnisz sobie paliwo dobrej jakości.
• Przed zmianą gatunku i/lub rodzaju paliwa należy upewnić się, że nasz przenośny piecyk grzewczy został całkowicie opróżniony z paliwa używanego wcześniej. Przy pierwszym użyciu grzejnik będzie wydzielał charakterystyczną 'nową' woń.

ISTOTNE CZĘŚCI

Wyłącznik OFF (do awaryjnego wyłączania) Zakrętka 3 Przycisk zapłonu Komora spalania Uchwyt komory spalania 6 Paliwomierz Kratka Klapka do zbiornika paliwa 9 Zbiornik 10 Paliwomierz zbiornika Obudowa baterii Uchwyt 13 Obudowa

ZAPEWNIĆ ODPOWIEDNIĄ WENTYLACJĘ

Urządzenie jest wyposażone w system zabezpieczający, który je wyłącza, gdy temperatura w pomieszczeniu jest zbyt wysoka. Po tym jak piec został wyłączony (ręcznie lub automatycznie) nie wolno wyłączać pieca przez 15 minut. Aby uniknąć uszkodzenia urządzenia, należy w tym okresie nie wyłączać pieca.

Prosimy przeczytać niniejszy podręcznik użytkownika przed użyciem urządzenia i zachować go na przyszłość. Niniejsze urządzenie może być zainstalowane tylko wtedy, gdy spełnia lokalne/krajowe przepisy, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako ogrzewacz w domach mieszkalnych i nadaje się do użytku tylko w suchych pomieszczeniach, w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu.

Produktu nie wolno używać jako głównego urządzenia grzewczego.

Niezależnie od modelu, zawsze należy się upewnić, że piecyk grzewczy używany jest w wystarczająco dużym pomieszczeniu, umożliwiającym bezpieczne jego stosowanie, bez dodatkowej wentylacji. Jeśli pomieszczenie jest mniejsze niż jest to wymagane, zawsze trzeba lekko otworzyć drzwi lub okno (zapewniając otwarcie równe około 2,5 cm). Ważne jest, aby każde pomieszczenie, w którym używany jest piecyk, miało wystarczający dopływ i wypływ powietrza (obydwa otwory muszą mieć przekrój poprzeczny minimum 50 cm² ). Niedozwolone są żadne modyfikacje układu zabezpieczającego, gdyż skutkują one unieważnieniem gwarancji, ponieważ mogą spowodować, że sonda powietrza nie będzie pracować prawidłowo. W razie wątpliwości prosimy skonsultować się z dealerem.

SYSTEM ZABEZPIECZAJĄCY

Jeśli temperatura pomieszczenia jest stosunkowo niska (19 do 20°C ) to piecyk po włączeniu może się automatycznie wyłączyć. Powodem tego jest kumulacja ciepła w piecyku, która jest logiczną konsekwencją mechanizmu zabezpieczającego. Piecyk nie wyłączy się automatycznie w niższej temperaturze otoczenia.

SAFE TOP

Ogrzewacz zaopatrzony jest w tzw. safe top. Zadaniem "Myo" jest obniżenie temperatury wierzchniej płyty piecyka, co z kolei zmniejsza ryzyko poparzenia przy ewentualnym zetknięciu się z nią. Uwaga: wierzch piecyka pozostaje mimo wszystko gorący. Dlatego należy unikać zetknięcia się z wierzchnią płytą ogrzewacza, jak też z kratką.

Uwagi dotyczące stosowania we Francji: Twój piecyk grzewczy został zaprojektowany do pracy wyłącznie na paliwie dla przenośnych piecyków na paliwo ciekłe zgodnie z Rozporządzeniami z dnia 18-07-2002 i 25-06-2010. Użycie innych paliw jest zagrożone. Prosimy zapytać dealera o adresy punktów sprzedaży, lub poszukać ich na naszej stronie internetowej. Przenośny piecyk na paliwo ciekłe ma pełnić rolę grzejnika dodatkowego, a nie być stałym źródłem ciepła.

Uwagi dotyczące stosowania w Zjednoczonym Królestwie: Używać tylko nafty klasy C1 według normy BS2869; Część 2, lub paliwa równoważnego.

Aby prawidłowo używać piecyka grzewczego, użytkownik musi przestrzegać następujących instrukcji:

NIE WOLNO

• używać przenośnego piecyka na paliwo ciekłe w przyczepach turystycznych, kabinach łodzi i pojazdów;
• używać przenośnego piecyka na paliwo ciekłe w pomieszczeniach niedostatecznie wentylowanych (prosimy sprawdzić w tabeli parametrów technicznych, jakie są minimalne wymiary pomieszczenia do ogrzewania), pomieszczeniach podziemnych i / lub znajdujących się na wysokości powyżej 1500 metrów;
• modyfikować wyposażenia zabezpieczającego.

Zastosowanie tego typu ogrzewania w pomieszczeniach publicznych wymaga wcześniejszego pozwolenia władz. Należy uzyskać wcześniej odpowiednie informacje.

Tylko właściwe paliwo zapewnia bezpieczną, sprawną i optymalną pracę grzejnika.

WŁAŚCIWE PALIWO

Do grzejnika stosować należy czyste, bezwonne paliwo wysokiej jakości, jakim jest np. Qlima Premium Quality Fuels, które gwarantuje czyste i optymalne spalanie. Paliwo złej jakości może spowodować:

▸ nadmierne odkładanie się smoły na knocie ▸ Niepełne spalanie ▸ krótszą żywotność knota i grzejnika ▸ dym i/lub swąd ▸ nalot na kratce obudowy

Tak więc, aby grzejnik pracował bezpiecznie, sprawnie i optymalnie, niezbędne jest stosowanie właściwego paliwa.

Uszkodzenia i/lub usterki piecyka grzewczego powstałe na skutek użycia paliwa innego niż wysokiej jakości czysta nafta, wolna od wody, nie są objęte gwarancją. Informacji w zakresie doboru właściwego paliwa udziela dealer grzejnika.

INSTRUKCJA OBSŁUGI

A INSTALACJA GRZEJNIKA

1 Wyjąć ostrożnie grzejnik z pudełka i sprawdzić zawartość. Oprócz grzejnika muszą się w pudełku znajdować:

▷ korek transportowy, niniejsza instrukcja obsługi, ręczna pompka paliwa

Pudełko i inne opakowania radzimy zachować (rys. A) do celów przechowywania i transportu grzejnika.

2 Usunąć pozostałe części opakowania:

Zdjąć prawą stronę rusztu. Wyjąć ruszt ze szczeliny (rys. B) i pociągnąć do przodu. Pociągnąć oba końce opakowania na boki, a jednocześnie nieco w dół (fig. C). ▶ Należy również wyjąć styropian znajdujący się pod komorą spalania (rys. D). Włożyć komorę spalania z powrotem. Komora spalania umieszczona jest prawidłowo, jeżeli za pomocą uchwytu ⑤ można ją swobodnie przesuwać w lewo i w prawo (rys. F). Zamknąć kratkę. - Otworzyć pokrywę zbiornika wymiennego 8 oraz wyjąć kawałek pianki poliuretanowej.

3 Napełnić zbiornik według wskazówek podanych w rozdziale B.

4 Umieścić baterie w przeznaczonej do tego obudowie ① znajdującej się z tyłu grzejnika (rys. G). Zwrócić uwagę na prawidłowe położenia biegunów + i -. Założyć płytkę ochronną na komorę akumulatora.

▷ Nie ładować baterii jednorazowych!

NIE mieszać ze sobą baterii różnego typu i różnej marki oraz NIE mieszać nowych baterii ze starymi. ▷ Jeśli urządzenie będzie przechowywane lub nie będzie używane przez dłuższy okres czasu, należy zawsze wyjąć baterie. NIE zwierać zacisków zasilania elektrycznych. Wyjmowanie baterii: wystarczy wciągnąć je z komory.

5 Podłoga pod grzejnikiem musi być twarda i równa. 6 Grzejnik jest teraz gotowy do użytku.

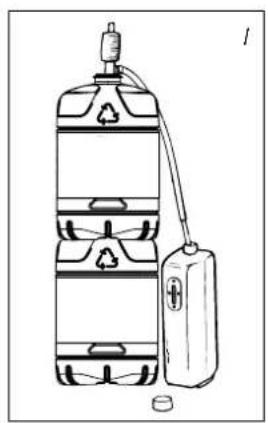

B WLEWANIE PALIWA

Wyjmowany zbiornik paliwa napełniać w odpowiednim miejscu, ponieważ zawsze może nastąpić rozlanie. Należy postępować według poniższej procedury:

1 Grzejnik musi być wyłączony. 2 Podnieść pokrywę 8 i wyjąć zbiornik 9 z grzejnika (rys. H). Uwaga: ze zbiornika może kapać paliwo. Postawić zbiornik na ziemi (nakrętką do góry) i nakrętkę zdjąć. 3 Gładką, sztywną rurkę pompki paliwa wsadzić do kanistra, który stać musi wyżej niż zbiornik (rys. I). Wylot karbowanego węża włożyć do otworu zbiornika. 4 W trakcie napełniania obserwować paliwomierz zbiornika (rys. J). Z chwilą kiedy paliwomierz wskaże, że zbiornik jest pełny, kurek na pompce znów odkręcić (w lewo). Nie wypełniać zbiornika po brzegi, szczególnie kiedy paliwo jest bardzo zimne (pod wpływem ciepła paliwo zwiększa objętość). 5 Paliwo, które zostało w pompce, wlać z powrotem do kanistra i pompkę ostrożnie wyjąć. Zbiornik zamknąć dokręcając szczelnie nakrętkę. Usunąć rozlane ewentualnie paliwo. 6 Sprawdzić, czy nakrętka zbiornika jest równo i dokładnie dokręcona. Zbiornik umieścić znowu w grzejniku (nakrętka w dół). Zamknąć pokrywę zbiornika.

C WŁĄCZANIE GRZEJNIKA

Nowy grzejnik wydziela charakterystyczną woń, w związku z czym za pierwszym razem trzeba lepiej wietrzyć, lub też włączyć grzejnik na jakiś czas poza pomieszczeniem mieszkalnym.

Używając grzejnik po raz pierwszy, po włożeniu zbiornika z paliwem należy przed włączeniem grzejnika odczekać ok. 180 minut, aby knot wchłonął paliwo. Tak samo postępować w sytuacji, kiedy paliwo wypali się do końca, lub kiedy wymieniony zostanie knot.

Przed włączeniem grzejnika spojrzeć zawsze na paliwomierz 6, aby upewnić się, że w zbiorniku znajduje się wystarczająca ilość paliwa. Grzejnik włączać tylko za pomocą zapłonu elektrycznego.

Grzejnik należy uruchamiać jedynie za pomocą mechanizmu zapłonu. Grzejnik włączać w następujący sposób:

1. Przekręcić zakrętkę ② w prawo do oporu (rys. K).

2. Wcisnąć przycisk zapłonu (Rys. 1), ale nie działać zbyt dużą siłą. Gdy w komorze spalania 4 ukaże się płomień, uwolnij przycisk zapłonu.

Po włączeniu grzejnika sprawdzić zawsze, czy komora spalania 4 stoi dobrze w pionie; robi się to przy swobodnym [dostępie?]. Jeżeli komora spalania stoi nieodpowiednio, z grzejnika wydobywa się dym i sadza. W trakcie rozgrzewania komory spalania przez krótką chwilę może być wyczuwany lekki zapach paliwa.

D REGULOWANIE PŁOMIENIA

Dopiero po około 10-15 minutach od włączenia pieca płomień znajdzie się w górnej komorze spalania. Wtedy można sprawdzić, czy płomień jest prawidłowy. Na rys. Q widać, do jakiej minimalnej i maksymalnej wysokości grzejnik ma się palić. Zbyt wysoki płomień powoduje dym i sadzę, natomiast zbyt niski prowadzi do wydzielania swędu. Istnieje możliwość niewielkiej korekty płomienia za pomocą regulatora płomienia (rys. M).

Zbyt mała ilość paliwa (napełnić zbiornik) Niewłaściwe paliwo (poradzić się dealera) ▶ Niewystarczająca wentylacja (uchylić okno lub drzwi) Zużycie knota (skontaktuj się z serwisem lub wymień knot zgodnie z instrukcją - punkt L)

E WYŁĄCZANIE GRZEJNIKA

Przed zgaszeniem grzejnika pozwolić mu się palić na najniższym stopniu przez około minutę. Aby wyłączyć grzejnik, należy wcisnąć wyłącznik OFF ①. Po pewnym czasie płomień sam wygasa.

F ZAKŁÓCENIA - PRZYCZYNY I USUWANIE USTEREK

Podajemy poniżej podstawowe wskazówki w zakresie wykrywania usterek. Jeżeli w danej sytuacji usterki nie da się mimo to usunąć, prosimy skontaktować się z dealerem.

GRZEJNIK NIE DAJE SIĘ WŁĄCZYĆ.

Baterie nie są dobrze wciśnięte w obudowę. Skontrolować (rys. G). Baterie są zbyt słabe, aby spowodować zapłon. Wymienić baterie (rys. G). W zbiorniku nie ma paliwa lub wymieniony został knot.

Po umieszczeniu w grzejniku napełnionego zbiornika, zapłon włączyć nie wcześniej niż po upływie 180 minut. Dźwigienka zapłonu 3 docisnięta została zbyt gwałtownie.

Powtórzyć tę czynność wolniej (rozdział C).

PŁOMIEŃ JEST NIERÓWNOMIERNY I/LUB UNOSZĄ SIĘ SADZE LUB SWĄD

Komora spalania 4 jest nieprawidłowo umieszczona. Ustawić ją równo za pomocą uchwytu 5, tak aby dała się łatwo przesuwać w obie strony. Stare paliwo.

Każdy nowy zapas opału zaczynać z nowym paliwem. Nieodpowiedni rodzaj paliwa.

Zob. 'WŁAŚCIWE PALIWO' (rozdział "Jak używać grzejnik").

W dolnej części grzejnika gromadzi się osad.

Wysokość knota jest nieprawidłowa.

W zbiorniku nie ma paliwa. Zob. rozdział B. W dolnym zbiorniku jest wilgoć.

Górna część knota stwardniała. Wypalić paliwo aż do wygaśnięcia grzejnika (rozdział G). Używać właściwego paliwa. Stare paliwo.

Każdy nowy zapas opałowy zaczynać z nowym paliwem.

OGIEŃ W GRZEJNIKU JEST ZA MAŁY

Knot ustawiony jest za nisko. Skontaktować się z dealerem. Zanim uzupełniono paliwo, zbiornik był przez jakiś czas pusty lub prawie pusty.

Po umieszczeniu w grzejniku napełnionego zbiornika poczekać ok. 180 min. z włączeniem zapłonu.

Stare lub niewłaściwe paliwo. Zob. 'WŁAŚCIWE PALIWO' (rozdział 'Jak używać grzejnik'). W pomieszczeniu nie ma należytej wentylacji.

Otworzyć na oścież okno lub drzwi, a następnie zostawić je lekko uchylone.

OGIEŃ JEST ZA DUŻY, PŁOMIEŃ NIE DAJE SIĘ WYREGULOWAĆ

Nieodpowiedni, zbyt lotny rodzaj paliwa. Zob. 'WŁAŚCIWE PALIWO' (zob. Rozdział 'Jak używać grzejnik'). ▸ Knot ustawiony jest za wysoko.

Grzejnik Państwa nie wymaga szczególnej konserwacji. Aby uniknąć powstania na grzejniku stałych skaz, wilgotną szmatką usuwać z niego w porę kurz i plamy. Ogólnie biorąc tylko 2 części grzejnika ulegają zużyciu:

1. BATERIE

Można je wymieniać we własnym zakresie. W okolicach, gdzie prowadzona jest zbiórka odpadów chemicznych należy się zastosować do odnośnych przepisów ekologicznych. Nie wrzucać baterii do ognia, ponieważ mogą wybuchnąć lub może nastąpić wyciek szkodliwych substancji.

2. ŻARNIKOWY SYSTEM ZAPALAJĄCY

Żarnik służący do zapalania pieca będzie pracował długo, jeśli będzie odpowiednio obsługiwany.

Piec należy zapalać delikatnie dociskając suwak - nigdy na siłę. Baterie należy wymienić w momencie zauważenia słabszej pracy żarnika. Jeżeli przy wymienionych bateriach żarnik się nie czerwieni i nie możemy odpalić pieca, to żarnik należy wymienić.

Nie wyjmować z grzejnika żadnych części składowych. W razie konieczności naprawy zawsze kontaktować się z dealerem.

Konserwację przeprowadzać kiedy grzejnik jest zimny.

H PRZECHOWYWANIE (KONIEC SEZONU GRZEWCZEGO)

Pod koniec sezonu opałowego całkowicie zużyć paliwo znajdujące się w grzejniku i odpowiednio przygotować urządzenie do przechowywania. W tym celu:

1 Wyjąć grzejnik z pomieszczenia mieszkalnego, włączyć go i wypalić resztę paliwa aż do wygaśnięcia grzejnika. 2 Poczekać, aż grzejnik wystygnie. 3 Wyczyścić grzejnik wilgotną szmatką i wytrzeć go następnie do sucha. 4 Wyjąć baterie z grzejnika i przechowywać je w suchym miejscu. 5 Wyczyścić filtr paliwa. 6 Przechowywać grzejnik w suchym miejscu.

TRANSPORT

Aby w czasie przenoszenia grzejnika nie dopuścić do wyciekania paliwa, postępuj następująco:

1 Poczekać, aż grzejnik wystygnie. 2 Wyjąć z grzejnika zbiornik wymienny 9 i usunąć z niego sitko paliwa. Może z niego kapać, więc dobrze mieć pod ręką ściereczkę. Sitko paliwa i zbiornik przechowywać poza grzejnikiem. 3 Korek transportowy wsadzić w otwór, w którym było sitko paliwa (rys. O) i dobrze go docisnąć. Korek transportowy będzie, na ile to możliwe, zapobiegał wyciekaniu paliwa z piecyka grzewczego podczas transportu. 4 Przenosić grzejnik w pozycji pionowej. 5 Zbiornik stały należy opróżnić za pomocą pompki paliwa przed transportem lub w przypadku niewłaściwego lub zanieczyszczonego paliwa. Najpierw wyjmij filtr paliwa, a następnie włóż pompkę paliwa i opróżnij zbiornik stały. W przypadku, gdy w zbiorniku paliwa znajdzie się woda, postępować według tej samej procedury.

korek transportowy

J PARAMETRY TECHNICZNE

	R4224STC-2 R7227	STC-2
Zapłon elektryczr
Paliwo nafta
Moc grzewcza (kW)* 2.4		2.7
Kubatura pomieszczenia (m3)** 40-85		45-95
Zuźycie paliwa (l/godz)* 0.250		0.281
Zuźycie paliwa (g/godz)* 200		225
Czas spalania zawartość zbiornika (godz.)*	16.8 15.0
Zawartość zbiornika (litry)	4.2 4.2
Waga (kg) 8.6		8.7
Wymiary (mm) (z plęta)denną w��cznie)	szerokość 455
	glibokość 295
	wysokość 495
Rodzaj baterii 6V D.C. (R14 x 4)
Rodzaj knota O

W pozycji maksymalnej. Podane wartości są orientacyjne.

K WARUNKI GWARANCJI

Grzejnik objęty jest dwuletnią gwarancją na cztery lata począwszy od daty zakupu. W okresie tym wszelkie usterki materiałowe i fabryczne podlegają bezpłatnej naprawie. Obowiązują przy tym następujące warunki:

1 Wszelkie dodatkowe roszczenia - w tym roszczenia odszkodowawcze z racji ewentualnie poniesionych strat - nie będą honorowane. 2 Naprawa lub wymiana części w okresie ważności gwarancji nie powoduje jej przedłużenia. 3 Gwarancja przestaje obowiązywać w wypadku, kiedy w grzejniku dokonano zmian, wmontowano inne niż oryginalne części zamienne lub jeżeli grzejnik naprawiany był przez stronę trzecią. 4 Części ulegające normalnemu zużyciu, jak baterie, knot lub pompka paliwa, nie podlegają gwarancji. 5 Części ulegające normalnemu zużyciu, jak baterie, knot lub pompka paliwa, nie podlegają gwarancji. Listę wszystkich części, które nie są objęte gwarancją, można znaleźć na stronie Qlima.com/warranty. 6 Stosowanie właściwego paliwa ma zasadnicze znaczenie dla prawidłowego działania nagrzewnicy. Gwarancja jest nieważna w przypadku uszkodzeń powstałych w wyniku czynności niezgodnych z instrukcją obsługi, zaniedbania lub używania niewłaściwego lub starego paliwa. Stosowanie niewłaściwego paliwa może być niebezpieczne, należy zapoznać się z rozdziałem dotyczącym "ODPOWIEDNIE PALIWO". 7 Koszty i ryzyko związane z przesyłką grzejnika lub części zamiennych ponosi klient.

Uważne przeczytanie instrukcji obsługi pozwala często uniknąć niepotrzebnych kosztów. Jeżeli nie pomoże to rozwiązać problemu, grzejnik oddać należy do punktu naprawy u dealera.

• W grzejniku opalanym łatwopalną substancją może dojść do spalania niekontrolowanego, z płomieniami wydobywającymi się na zewnątrz. W takim wypadku grzejnika nigdy nie starać się przenosić, lecz natychmiast go wyłączyć (zob. rozdział E). W niebezpiecznych sytuacjach można użyć gaśnicy typu B: śniegowej lub proszkowej.

WYMIANA KNOTA

ZANIM ROZPOCZNIESZ WYMIANĘ KNOTA, UPEWNIJ SIĘ, ŻE GRZEJNIK JEST WYŁĄCZONY I ZIMNY.

1a. Otworzyć pokrywę zbiornika 8 i wyjąć zbiornik paliwa 9. 1b. Wyjąć akumulator w celu uniknięcia ewentualnych oparzeń. 1c. Otworzyć z przodu ruszt i wyjąć komorę paleniskową 4. 1d. Wyciągnąć regulator knota 2 i przycisk zapłonu 3, wyciągając je prosto z urządzenia. 2a. Odkręcić 5 śrub z obudowy grzejnika 1, 1 z tyłu, 2 po prawej i 2 po lewej stronie. 2b. Wyjąć czujnik z tyłu obudowy 3. Zdjąć obudowę grzejnika, ciągnąc ją prosto do góry. 3. Zdjąć obudowę grzejnika, ciągnąc ją prosto do góry. 4. Wyjąć 1 śrubę z osłony przeciwwiatrowej A/B. 5a. Odłączyć złącze (1EA) od układu zapłonowego. 5b. Wyjąć automatyczny mechanizm wyłączający w przypadku przewrócenia się, odkręcając 2 śruby. 5c. Zdjąć 3 łączniki (3EA) z płytki obwodu drukowanego. 6. Odkręcić 4 nakrętki motylkowe. 7. Zdjąć regulator knota. 8. Nacisnąć na trzpień knota od strony wewnętrznej regulatora knota. Wyjąć oddzielnie knot, uchwyt knota i regulator knota. 9. Włożyć nowy knot i zamocować go, wkładając trzy trzpienie do góry do trzech równo położonych otworów (patrz: strzałka na uchwycie knota wskazująca do góry). 10. Wcisnąć nowy knot w zespół uchwytu, tak aby knot mocno, gładko i bez żadnych fałd przylegał do wewnętrznej strony regulatora. 11. Ustawić trzpienie zgodnie z otworami wewnątrz regulatora knota. Teraz ostrożnie wcisnąć każdy z trzech trzpieni knota (które są teraz przymocowane do uchwytu knota) do środka. Włożyć trzy trzpienie w ukośne szczeliny regulatora knota. Mocno wcisnąć każdy z trzpieni do otworów. 12. Pokręcić gałką do regulacji knota ② i sprawdzić, czy knot płynnie porusza się w górę i w dół. 13. Przesunąć regulator knota w dół wzdłuż kanału powietrznego. Ustawić regulator knota w kierunku przedniej strony grzejnika. 14. Na powrót włożyć 4 nakrętki motylkowe, ale na razie ich nie przykręcać. 15. Ustawić knot na najwyższej pozycji, a jednocześnie stopniowo dokręcać nakrętki motylkowe.

1. Sprawdzić wysokość knota. Knot musi się znajdować 0,8 cm nad kołnierzem.
2. Sprawdzić, czy pomiędzy uchwytem na knot a kanałem powietrznym jest wystarczająco dużo miejsca. Musi być ono wszędzie tak samo duże. 18a. Przywrócić zabezpieczenie przy przewróceniu się, wciskając przycisk gaszenia 1. 18b. Odłączyć złącze (1EA) od układu zapłonowego.
3. Sprawdzić działanie zabezpieczenia przy przewróceniu się, wciskając przycisk gaszenia 1, tak aby cewka została aktywowana.
4. Włożyć na powrót automatyczny zapłon.
5. Ponownie założyć osłonę przeciwwiatrową A/B.
6. Włożyć na powrót obudowę 13.
7. Przykręcić 5 śrub na obudowie i z powrotem założyć czujnik z tyłu obudowy 18.
8. Na powrót założyć komorę paleniskową 4 i zbiornik paliwa 9.
9. Ponownie zainstalować Pokretto do regulacji knota 2 i przycisk zapłonu 3. Zamknąć przyżniaptyte.

Włożyć akumulator do komory akumulatora i wypełnić zbiornik paliwa przy użyciu Qlima Premium Quality Fuels. Umieścić zbiornik paliwa w grzejniku i odczekać co najmniej 180 minut, aż knot całkowicie przesiąknie paliwem.
