Tuotetyyppi	Nestemäistä polttoainetta käyttävä siirrettävä liesi (lisälämmitys)
Merkki	Qlima
Malli	R7227STC2
Mitat (P × S × K)	455 × 295 × 495 mm
Paino	8,7 kg
Virtalähde	Paristot 6 V DC (4 × R14) sytytystä varten; nestemäinen polttoaine (deodorisoitu petroli)
Maksimi lämpöteho	2700 W (225 g/h)
Suositeltu huonetilavuus	45–95 m³ (normaalisti tuuletettu)
Minimihuonetilavuus	45 m³ (18 m²)
Irrotettavan säiliön tilavuus	4,2 L
Maksimi käyttöaika	15 tuntia (maksimiteholla)
Hyväksytty polttoaine	Qlima Premium Quality Fuels, PTX (Ranskan asetusten 18/07/2002 ja 25/06/2010 mukainen)
Sytytys	Sähköinen (sytytyspainike paristoilla)
Sammutus	Manuaalinen sammutuspainike
Liekin säätö	Keskirulla (säädettävä liekin korkeus)
Turvallisuus	Automaattinen sammutus ylikuumenemisen sattuessa; viileä kansi "Safe top"; heiluriturvajärjestelmä
Säännöllinen huolto	Puhdistus kuivalla liinalla; säiliön tyhjennys ja täyttö
Kulutusosat	Sydän (tyyppi O), paristot, käsipumppu
Mukana tulevat tarvikkeet	Käsipumppu, kuljetuskorkki, käyttöohje
Takuu	4 vuotta (lukuun ottamatta kulutusosia ja sopimattomia polttoaineita)
Käyttö	Kuiva sisätila, tuuletettu huone, älä käytä jatkuvasti pääasiallisena lämmityksenä

Usein kysytyt kysymykset - R7227STC2 QLIMA

Mitä polttoainetta Qlima R7227STC2 -liesi käyttää?

Käytä yksinomaan nestemäistä polttoainetta siirrettäviin lämmittimiin, joka täyttää Ranskan asetukset 18/07/2002 ja 25/06/2010, kuten Qlima Premium Quality Fuels tai PTX. Muun polttoaineen käyttö voi vaurioittaa laitetta ja mitätöidä takuun.

Kuinka sytytän R7227STC2 -liesi?

Varmista, että säiliö on täytetty ja paristot paikoillaan (4×R14). Käännä keskipainiketta oikealle ääriasentoon ja paina sitten sytytyspainiketta, kunnes liekki ilmestyy polttimeen. Älä käytä voimaa. Sytytyksen jälkeen tarkista, että poltin on pystysuorassa.

Mitä tehdä, jos laite sammuu pian sytytyksen jälkeen?

Tämä voi johtua lämmön kertymisestä jo lämpimässä huoneessa (19-20 °C). Anna laitteen jäähtyä vähintään 15 minuuttia ennen uudelleensytytystä. Jos ongelma jatkuu, tuuleta lisää tai käytä laitetta viileämmässä huoneessa.

Kuinka huoltaa liesin sydäntä?

Pidentääksesi sydämen käyttöikää, anna laitteen toisinaan kuluttaa polttoaine kokonaan automaattiseen sammumiseen asti. Käytä kausittain uutta polttoainetta. Sydämen (tyyppi O) vaihto on tehtävä käyttöohjeen mukaisesti, jolloin uuden sydämen annetaan imeytyä 180 minuuttia ennen ensimmäistä sytytystä.

Voinko käyttää liesiä pienessä huoneessa?

Kyllä, mutta huoneen tilavuuden on oltava vähintään 45 m³ (noin 18 m²). Jos huone on pienempi, sinun on avattava ikkunaa tai ovea raolleen (noin 2,5 cm) riittävän ilmanvaihdon varmistamiseksi. Laitetta ei saa käyttää jatkuvasti pääasiallisena lämmityksenä.

Kuinka kuljettaa liesiä turvallisesti?

Anna laitteen jäähtyä täysin. Irrota irrotettava säiliö ja polttoainesuodatin. Aseta mukana tuleva kuljetuskorkki suodattimen tilalle vuotojen estämiseksi. Kuljeta laite aina pystyasennossa.

Mitä tehdä, jos haisee polttoaineelta tai savulta?

Tarkista, että poltin on pystysuorassa ja liekki ei ole liian korkea eikä liian matala. Käytä laadukasta polttoainetta ja varmista riittävä ilmanvaihto. Jos haju jatkuu, puhdista laite ja tarkista sydämen kunto. Jos ongelmia ilmenee, ota yhteys jälleenmyyjään.

Kuinka vaihdan sydämen mallissa R7227STC2?

Sammuta ja anna laitteen jäähtyä. Irrota säiliö, paristot, ritilä ja polttokammio. Noudata käyttöohjeen vaiheita kaapin ja sydämen säätimen irrottamiseksi. Vaihda sydän kohdistamalla tapit, ja kokoa sitten uudelleen. Kokoonpanon jälkeen odota 180 minuuttia ennen sytytystä, jotta sydän imeytyy. Anna tämä toimenpide mahdollisuuksien mukaan valtuutetun ammattilaisen tehtäväksi.

Kuinka pitkä takuu Qlima R7227STC2 -liesillä on?

Takuu on 4 vuotta ostopäivästä lukien, ja se kattaa valmistus- ja suunnitteluviat. Takuun ulkopuolelle jäävät kulutusosat (sydän, paristot, pumppu) sekä vauriot, jotka johtuvat vaatimustenvastaisen polttoaineen käytöstä. Säilytä alkuperäinen ostokuitti.

Minne paristot asetetaan ja minkä tyyppisiä käytetään?

Paristot asetetaan laitteen takaosassa olevaan lokeroon. Käytä 4 paristoa R14 (C), 1,5 V, jotka antavat kokonaisjännitteen 6 V DC. Noudata napaisuuksia (+ ja -). Älä sekoita vanhoja ja uusia paristoja tai eri tyyppejä. Poista paristot, jos laitetta ei käytetä pitkään aikaan.

KÄYTTÖOHJE R7227STC2 QLIMA

Fink Käytä polttoaineena ainoastaan puhdistettua valopetrolia • Lue käyttöohje ennen täyttöä.

ASIANMUKAISEN KÄYTÖN VAROITUKSET

Lapsia on valvottava, etteivät he leiki laitteen kanssa. - Älä siirrä lämmitintä, kun se palaa tai on vielä kuuma. Älä täytä tai huolla lämmitintä, kun se palaa tai on vielä kuuma. - Sijoita lämmitin siten, että sen etupuoli on vähintään 1,5 metrin etäisyydellä seinistä, verhoista ja huonekaluista. - Älä käytä lämmitintä pölyisissä tai erityisen vetoisissa paikoissa. Niissä palaminen ei tapahdu parhaalla mahdollisella tavalla. - Sammuta lämmitin ennen kuin menet nukkumaan. - Säilytä ja siirrä polttoainetta vain sopivissa säiliöissä ja kanistereissa. - Varmista, että polttoaine ei altistu lämmölle tai suurille lämpötilanvaihteluille. Säilytä polttoainetta aina viileässä, kuivassa ja pimeässä paikassa (auringonvalo heikentää THATA). - Älä koskaan käytä lämmitintä paikoissa, joissa voi olla haitallisia kaasuja tai hajuja (esim. pakokaasua tai maalinhajua). - Muista, että lämmitin tulee kuumaksi. Laitteen peittämisestä aiheutuu tulipalovaara. Varmista aina, että ilmanvaihto on riittävä. - Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on rajoittuneet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, paitsi jos heidän

turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietoa laitteen käytöstä.

• Sellaiset 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joiden fyysiset, aistilliset tai henkiset ominaisuudet ovat rajalliset tai joilta puuttuu kokemusta tai tietämystä tämän laitteen käytöstä, saavat käyttää valvonnan alaisina tai saadessaan ohjeet laitteen turvallisesta käytöstä ja ymmärtäessään laitteen käyttöön sisältyvät vaarat.
• Lapset eivät saa leikkiä laitteella.
• Lapset eivät saa suorittaa huolto- tai puhdistustoimenpiteitä laitteelle ilman valvontaa.

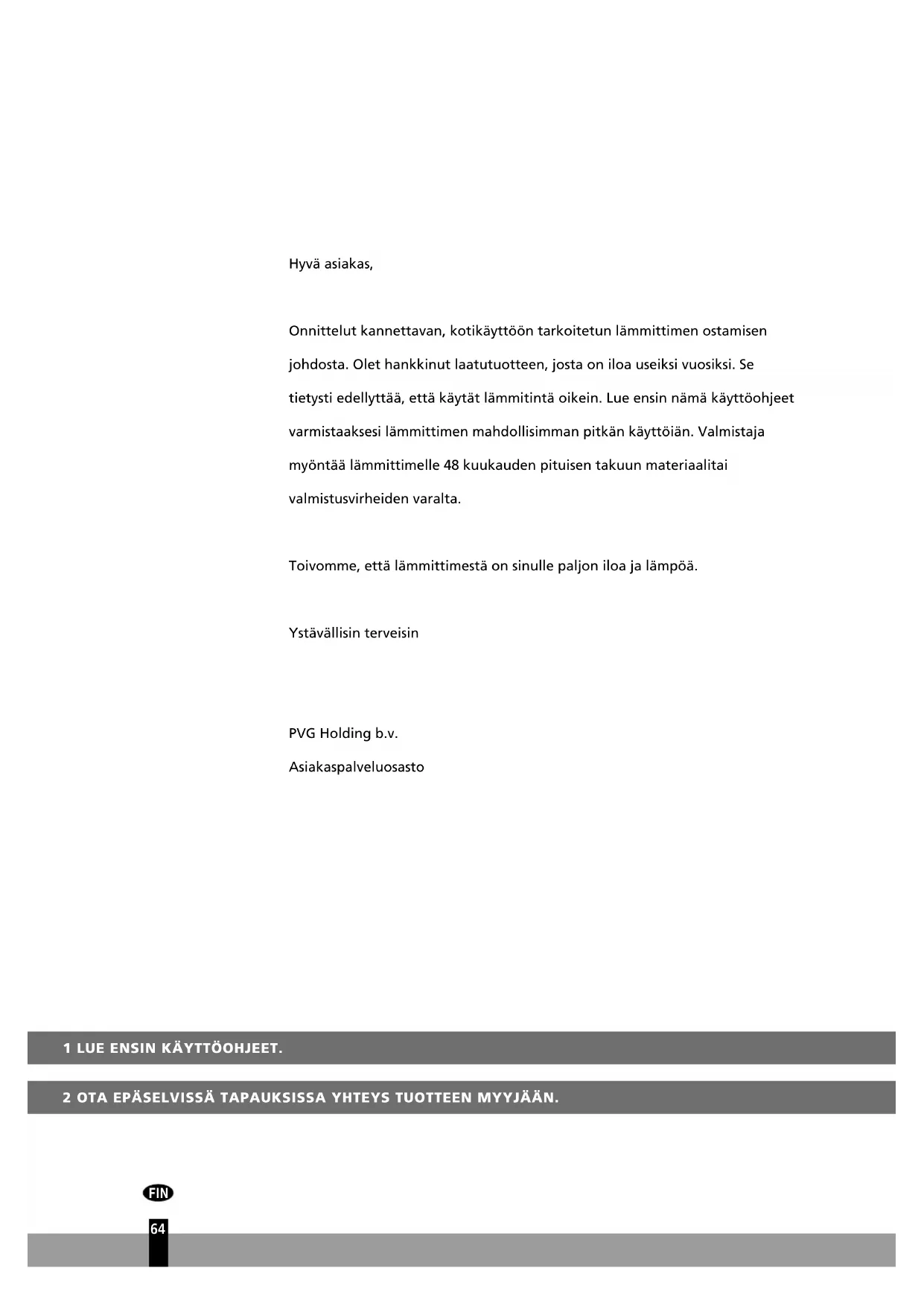

Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet varmistaaksesi lämmitimen mahdollisimman pitkän käyttöiän. Valmistaja myöntää lämmittimelle 48 kuukauden pituisen takuun materiaali- tai valmistusvirheiden varalta.

Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä.

Ystävällisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1 LUE ENSIN KÄYTTÖOHJEET.

2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

YLEISET KÄYTTÖOHJEET

Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 55 alkaen).

1. Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A). 2. Täytä irrotettava säiliö 9 ja odota 180 minuuttia ennen lämmittimen sytyttämistä (ks. kohta B, kuva I). 3. Aseta paristot paristokoteloon (ks. kohta A, kuva G). 4. Tarkista, että palokammio on täysin suorassa (ks. kohta A, kuva F). 5. Sytytä lämmitin työntämällä hitaasti liekinsäädintä 2. Paina käynnistyspainiketta kevyesti laitteen sytyttämiseksi (ks. kohta C, kuvat K ja L). 6. Lämmittimen sytyttämisen jälkeen on odotettava 10-15 minuuttia ennen kuin voidaan tarkistaa, palaako lämmitin kunnolla (ks. kohta D). 7. Sammuta lämmitin (ks. kohta E).

Paloturvallisuuden vuoksi säiliö on täytettävä joko lämmittimen ollessa pois päältä tai eri huoneessa kuin lämmitin. Kun säiliö on täytetty turvallisen matkan päässä lämmönlähteistä ja avotulesta, huolehdi säiliön sulkemisesta kunnolla (ks. kohta B). - Varastoi polttoöljykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä. - Polttoöljykin vanhenee. Ota käyttöön uusi kanisteri aina lämmityskauden alussa. - Kun käytät lämmittimessä Qlima Premium Quality -polttoöljyä, voit olla varma polttoöljyn korkeasta laadusta. - Jos vaihdat polttoöljyn merkkiä tai tyyppiä, varmista että kaikki aikaisemmin käytössä ollut öljy on tyhjentynyt siirrettävän lämmittimen sisältä. - Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa "uudelta".

TÄRKEÄT OSAT

OFF-painike (hätä-sammutusta varten) Nystyräpintainen sydämen säätönuppi 3 Sytytyspainike 4 Palokammio Palokammion kädensija 6 Polttoainenäyttö Ritilä Irrotettavan säiliön kansi 9 Irrotettava säiliö Irrotettavan säiliön polttoainenäyttö Paristokotelo 12 Kantokahva 13 Runko

MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ

VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ

Tämä laite on varustettu turvajärjestelmällä, joka pysäyttää sen, kun huoneen lämpötila on liian korkea. Kun lämmitin on sammutettu (manuaalisesti tai automaattisesti), sen voi uudelleen käynnistää vasta 15 minuutin kuluttua. Laitteen vaurioitumisen estämiseksi, älä yritä käynnistää laitetta tänä aikana.

Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa.

Tuotetta ei saa käyttää pääasiallisena lämmityslaitteena.

Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tulo- ja poistoilma-aukkojen on oltava vähintään 50 cm²). Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjäliikkeeseen.

TURVAJÄRJESTELMÄ

Kun olet kytkenyt lämmittimen, saattaa tapahtua, että lämmitin pysähtyy automaattisesti huoneenlämmössä (19–20 °C). Tämä johtuu siitä, että se kerää lämpöä. Tämä on normaalia. Syy piilee turvajärjestelmässä. Suosittelemme, että kytket lämmittimen uudelleen päälle alemmassa lämpötilassa.

SAFE TOP -TOIMINTO

Laitteessa on Safe Top -toiminto. Se alentaa laitteen päällä olevan levyn lämpötilaa. Tällä tavoin pienennetään merkittävästi vahinkoriskiä, joka aiheutuu levyn koskettamisesta epähuomiossa. Ota kuitenkin huomioon, että levy kuumenee tästä huolimatta. Vältä peitelevyn ja ritilän koskettamista.

Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla polttoöljyllä asetusten 18-07-2002 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjäliikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi.

Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan polttoöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa.

Käyttäjän on noudatettava seuraavia käyttöohjeita: ÄLÄ

• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa.
• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1500 metrin korkeudessa.
• tee muutoksia lämmittimen turvalaitteisiin.

Tämän tyyppisen lämmittimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen.

OIKEA POLTTOAINE

Lämmitin on suunniteltu käytettäväksi laadukkaan, vedettömän ja puhtaan parafiiniöljyn, kuten Qlima Premium Quality -öljyn kanssa. Vain tällaisia polttoaineita käytettäessä palaminen on varmasti puhdasta ja täydellistä. Heikkolaatuisen polttoaineen käytöstä voi seurata:

▸ liian suurten tervakerrostumien muodostuminen lasikuitusydämeen, epätäydellinen palaminen, lämmittimen käyttöiän lyhentyminen, savua ja/tai hajuja ▸ kerrostumien muodostuminen ritilään tai kuoreen.

Vain oikean polttoaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja miellyttävän käytön.

Oikean polttoaineen valinta on siten olennaisen tärkeä lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta.

Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä.

Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen.

KÄYTTÖOHJEET

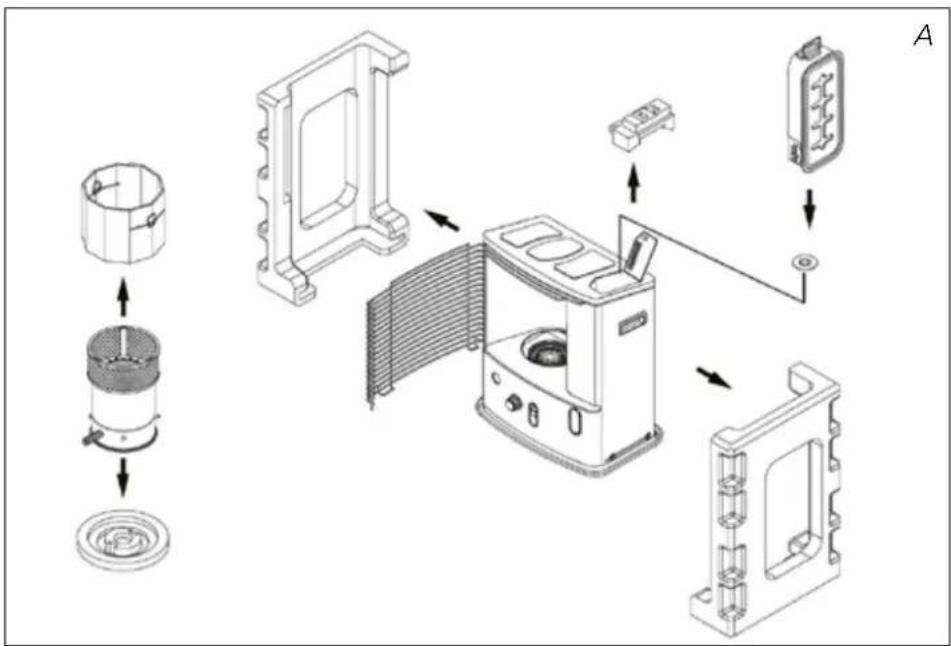

A LÄMMITTIMEN ASENTAMINEN

1. Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös

▶ kuljetuskorkki ▸ nämä käyttöohjeet. ▸ käsikäyttöinen polttoainepumppu

Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten.

2. Poista muut pakkausmateriaalit:

Vapauta grillin oikea puoli. Nosta grilli reiästä (kuva B) ja vedä se eteenpäin. Vedä molemmat pakkauksen päät sivuille ja samanaikaisesti alaspäin (katso kuva C).

▸ Poista myös palokammion alla olevat pakkausmateriaalit (kuva D). Aseta palokammio takaisin paikalleen. Palokammio on oikeassa asennossa, kun sitä voidaan siirtää kevyesti hieman vasemmalle ja oikealle kädensijastaan (kuva F). Sulje ritilä: Nosta sitä hieman, jotta se menee takaisin reikäänsä. Avaa irrotettavan säiliön kansi 3 ja poista polyvaahto.

3 Täytä irrotettava säiliö kohdassa B kuvatulla tavalla. 4 Aseta paristot niille varattuun koteloon 1 lämmittimen takana (kuva G). Varmista, että pariston plus- ja miinusnavat vastaavat merkkejä + ja - paristokotelossa. Sulje patterin kansi.

Älä sekoita + ja - -napoja.

Älä lataa uudelleen paristoja, joita ei saa ladata!

Älä sekoita erityyppisiä ja erimerkkisiä paristoja. Älä sekoita vanhoja ja uusia paristoja.

Jos laite varastoidaan tai sitä ei käytetä pitkään aikaan, poista ainakin paristot.

Älä aiheuta oikosulkua teholähteen terminaalien välille.

Poista paristot yksinkertaisesti ottamalla ne pois paristokotelosta.

5 Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä yritä korjata lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle.

6 Lämmitin on nyt käyttövalmis.

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

1 Varmista, että lämmitin on sammutettu.

2 Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva H). Huomautus: Säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maahan (siten että korkki osoittaa ylöspäin, kuva I) ja kierrä polttoainekorkki auki.

3 Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöohjeita). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (kuva J). Aseta uurrettu letku irrotettavan säiliön täyttöaukkoon.

4 Tarkkaile irrotettavan säiliön polttoainenäyttöä säiliötä täytettäessä (kuva D). Lopeta täyttö, kun polttoainenäyttö osoittaa, että säiliö on täynnä. Älä koskaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään).

5 Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista polttoainevuodot.

6 Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

C LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Sen vuoksi ilmanvaihdosta on huolehdittava erityisen hyvin tai lämmitin on sytytettävä oleskelutilojen ulkopuolella.

Kun käytät lämmitintä ensimmäisen kerran, aseta ensin täytetyt polttoainesäiliöt paikalleen ja odota sen jälkeen noin 180 minuuttia ennen lämmittimen sytyttämistä. Näin lasikuitusydän ehtii imeä polttoainetta. Menettele samoin, jos säiliön polttoaine on kokonaan poltettu loppuun tai jos lasikuitusydän on vaihdettu.

Tarkista polttoainenäytöstä 6 aina ennen lämmittimen sytyttämistä, onko säiliötä tarpeen täyttää.

Sytytä lämmitin aina sytytyskoneistoa ruuvaamalla. Älä koskaan käytä tulitikkuja tai tupakansytytintä.

Noudata seuraavassa kuvattua menettelyä.

1 Käännä nystyrapintaista sydämen säätönuppia ♣ myötäpäivään niin pitkälle kuin se kääntyy (kuva K). 2 Paina käynnistyspainiketta (kuva L), mutta älä paina liian voimakkaasti. Vapauta sytytyspainike heti, kun palokammiossa näkyy liekki.

Kun lämmitin on sytytetty, tarkista aina, että palokammio ④ on vaakasuorassa, liu'uttamalla sitä hieman vasemmalle ja oikealle kammiossa olevan kahvan 5 avulla. Kammion tulisi liikkua kevyesti. Jos palokammio ei ole suorassa, muodostuu savua ja nokea.

D LÄMMITTIMEN POLTTAMINEN

Lämmittimen sytyttämisen jälkeen on odotettava 10-15 minuuttia, ennen kuin voidaan tarkistaa, että lämmitin palaa kunnolla. Liian suuri liekki voi aiheuttaa savua ja nokea, kun taas liian pieni liekki aiheuttaa hajuja. Kuv. Q kuvailee minimi- ja maksimisallitun tulen korkeuden.

Liekkiä voi säätää hieman liekinsäätimen 2 avulla (kuva M).

Liian pieni liekki voi johtua myös

▷ riittämättömästä polttoainemäärästä (täytä säiliö) ▷ polttoaineen heikosta laadusta (ota yhteys tuotteen myyjään) ▷ riittämättömästä ilmanvaihdosta (avaa ikkuna tai luukku raolleen) sydämen kulumisesta (ota yhteys tuotteen myyjään tai vaihda sydän, ks. kohta L)

E LÄMMITTIMEN SAMMUTTAMINEN

Anna lämmittimen palaa pienimmällä asetuksella noin yhden minuutin ajan. Paina OFF-painiketta 1. Liekki sammuu hetken kuluttua (kuva N).

F HÄIRIÖT SEKÄ NIIDEN SYYT JA POISTAMINEN

Jos häiriötä ei voida poistaa seuraavien ohjeiden avulla, ota yhteys tuotteen myyjään.

LÄMMITIN EI SYTY

Paristoja ei ole asetettu oikein paristokoteloon. Tarkista (kuva G). Paristoissa ei ole riittävästi virtaa jäljellä sytytystä varten. Vaihda (kuva G). Säiliöstä on loppunut polttoaine tai sydän on vaihdettu.

Odota 180 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen.

Sytytyskytkintä painetaan liian voimakkaasti. Käytä painaessasi vähemmän voimaa (kohta C).

EPÄSÄÄNNÖLLINEN LIEKKI JA/TAI NOKI JA/TAI HAJU

Palokammio 4 ei ole oikeassa asennossa. Aseta kammio suoraan kädensijan ⑤ avulla siten, että voit helposti liu'uttaa kammiota vasemmalle ja oikealle, ja se on suorassa. Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta. Käytetyn polttoaineen tyyppi on väärä.

Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä").

Lämmittimen alaosaan on kertynyt pölyä. Ota yhteys tuotteen myyjään. Sydämen korkeus ei ole oikea.

Ota yhteys tuotteen myyjään.

LÄMMITIN SAMMUU VÄHITELLEN

Polttoainesäiliö on tyhjä. Katso kohta B. Alempaan säiliöön on päässyt vettä. Ota yhteys tuotteen myyjään. Sydän on kovettunut yläpuolelta.

Polta lämmitintä, kunnes kaikki polttoaine on käytetty (kohta G). Käytä oikeaa polttoainetta.

Käytetty polttoaine on vanhaa.

Käytä uuden lämmityskauden alussa uutta polttoainetta.

LÄMMITTIMEN LIEKKI PYSYY LIAN PIENENÄ

Sydän on liian alhaalla. Ota yhteys tuotteen myyjään. Lämmitin on polttanut lähes kaiken polttoaineen ennen säiliön täyttämistä.

Odota 180 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen.

Käytetyn polttoaineen tyyppi on väärä. Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä"). Tilan ilmanvaihto ei ole riittävä.

Jätä ikkuna tai ovi kokonaan auki joksikin aikaa.

LÄMMITTIMEN LIEKKI ON LIAN SUURI

Käytetyn polttoaineen tyyppi on väärä tai se on liian haihtuvaa.

Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä"). Sydän on liian korkealla.

Ota yhteys tuotteen myyjään.

G KUNNOSSAPITO

Lämmitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeää, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä. Normaaleissa olosuhteissa kuluvia osia on vain 2:

1. PARISTOT

Voit vaihtaa paristot itse. Älä hävitä vanhoja paristoja muun kotitalousjätteen mukana. Noudata kemiallisiin kotitalousjätteisiin sovellettavia paikallisia määräyksiä. Älä heitä akkuja tai paristoja tuleen, koska ne voivat räjähtää tai niistä voi vuotaa vaarallisia nesteitä.

2. SYTYTYSKÄYTTÖ

Sytytyskäyttö kestää pidempään, jos sytytät oikealla tavalla. Vaihda paristot ajoissa ja varmista, ettet paina sytytyskytkintä liian voimakkaasti. Jos hehkulanka on poikki, sytytyskäyttö on vaihdettava.

Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään.

H VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ)

Suosittelemme, että polttoainesäiliössä oleva polttoaine poltetaan kokonaan loppuun lämmityskauden päättyessä ja lämmitin varastoidaan asianmukaisesti. Noudata seuraavaa menettelyä:

1 Sytytä lämmitin oleskelutilojen ulkopuolella ja anna sen palaa, kunnes kaikki polttoaine on käytetty. 2 Anna lämmittimen jäähtyä. 3 Puhdista lämmitin kostealla liinalla ja kuivaa se sitten liinalla. 4 Poista paristot paristokotelosta 1 ja varastoi ne kuivaan paikkaan. 5 Puhdista myös polttoainesuodatin. 6 Varastoi lämmitin palottomaan paikkaan ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla lämmityskaudella. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois, vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti.

kuljetuskorkki

KULJETUS

Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

1 Anna lämmittimen jäähtyä. 2 Poista irrotettava säiliö 9 lämmittimestä ja irrota polttoainesuodatin (kuva O). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella. 3 Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva P). Paina se tiukasti kiinni. Kuljetuskorkki estää öljyvuodot lämmittimestä siirtämisen aikana. 4 Liikuta lämmitintä aina pystysuorassa asennossa. 5 Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen siirtämistä tai jos öljy on vaarallista tai likaista. Irrota ensin öljynsuodatin ja syöttöpumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

J TEKNISET TIEDOT

	R4224STC-2 R7227	STC-2
Sytytys sähköinen
Poltoaine parafiini
Teho (kW)* 2.4 2.7
Sopiva tila (m3)** 40-85 45-95
Poltoaineen kulutus (l/h)* 0.250 0.281
Poltoaineen kulutus (g/h)* 200 225
Palamisaika aika yhdellä säliöllisellä (h)* 16.8 15.0
Irrotettavan säliön tilavuus (litraa)	4.2 4.2
Paino (kg)	8.6 8.7
Mitat (mm) (pohjaleyn kanssa)	leveys 455
	syvyys 295
	korkeus 495
Tarvittavat paristot	6V D.C. (R14 x 4)
Sydämen typpi	O

• Maksimisäädöt ** Määritetyt arvot ovat suuntaa antavia

K TAKUUEHDOT

Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

1. Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset, on nimenomaisesti poissuljettu. 2. Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa. 3. Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella. 4. Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, sydäntä ja käsikäyttöistä polttoainepumppua. Katso täydellinen luettelo osista, jotka eivät kuulu takuun piiriin, sivulta Qlima.com/warranty. 5. Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia. 6. Oikean polttoaineen käyttö on kriittisen tärkeää lämmittimen oikean toiminnan varmistamiseksi. Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toiminnasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polttoaineen käytöstä. Virheellisen polttoaineen käyttö voi olla jopa vaarallista*, katso lukua "Oikea polttoaine". 7. Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.

Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

• Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos näin pääsee käymään, älä koskaan yritä siirtää lämmitintä, vaan sammuta se välittömästi (ks. kohta E). Hätätapauksissa voit käyttää palosammutinta, mutta vain B-tyypin sammutinta eli hiilidioksidi- tai jauhesammutinta.

SYDÄMEN VAIHTAMINEN

VARMAISTA, ETTÄ LÄMMITIN ON SAMMUTETTU JA TÄYSIN JÄÄHTYNYT, ENNEN KUIN ALOITAT SYDÄMEN VAIHTAMISEN.

1a. Avaa säiliön kansi 8 ja ota pois polttoainesäiliö 9. 1b. Ota pois patterit ehkäistäkseen palovammoja. 1c. Avaa etugrilli ja ota pois polttokammio 4. 1d. Poista sydänlangan säädin 2 ja käynnistyspainike 3 vetämällä suoraan ulos. 2a. Ruuvaa pois 5 ruuvia, 1 takana, 2 oikealla ja 2 vasemmalla. 2b. Ota pois anturi laitteen takana. 3. Ota pois runko vetämällä sitä suorana. 4. Ota pois 1 ruuvi tuulikansi A/B. 5a. Irrota liitin (1EA) sytyttimestä. 5b. Ota pois turvallisuuskatkaisija ruuvaamalla pois 1 ruuvi. 5c. Irrota 3 liitintä (3EA) PCB. 6. Ruuvaa pois 4 siipimutteria. 7. Ota pois sydänlanka. 8. Paina sydänlangan nasta, joka sijaitsee sen sisällä. Pura sydänlanka ja kannatin erikseen. 9. Aseta uusi sydänlanka ja aseta 3 nastaa 3 reikiin ylöspäin. (Katso nuoli "ylös"). 10. Paina uusi sydänlanka sisään niin että se kiinnittyy hyvin sydänlangan hihaan. 11. Aseta nastat riviin reikiin ja sitten paina hellästi kaikki 3 nastaa sisään. Pistä 3 nastat syvälle ja paina kaikki 3 nastaa pistämällä ne reikiin. 12. Käännä sydänlangan nuppi ② ja tarkista ollaksesi varma, että sydänlanka liikkuu ylös ja alas vapaasti. 13. Liu'uta sydänlanka alaspäin vedosputkia pitkin. Sijoita väri lämmittimen etupuolta kohti. 14. Aseta 4 siipimutteria nousevaan piikkiin, mutta älä tiivistä niitä. 15. Nosta sydänlanka korkeimmalle asemalle ja tiivistä siipimutteria.

1. Tarkista sydänlangan korkeus. Sen pitäisi olla 5/16 kaulaimen yläpuolella.
2. Tarkista onko sydänlangan ja vedosputkien välillä sopiva etäisyys. Sen pitäisi olla sama kaikkialla. 18a. Aseta turvallisuuskatkaisija uudelleen painamalla sammutusnuppia ①. 18b. Irrota liitin (1EA) sytyttimestä.
3. Tarkista toimiiko turvallisuuskatkaisijan pysäytys painamalla sammutusnappia ① heilurin järkyttämiseksi.
4. Asenna automaattinen sytytyskokoonpano uudelleen.
5. Aseta tuulikansi uudelleen A/B.
6. Aseta runko uudelleen 14.
7. Ruuvaa 5 ruuvia runkoon ja aseta anturi rungon takana.
8. Aseta polttokammio 4 ja polttoainesäiliö uudelleen 9.
9. Laita sydänlangan säätönuppi 2 ja käynnistyspainike 3 takaisin. Laita etugrilli kiinni.

Aseta patterit patterilaukkuun ja täytä polttoainesäiliö premium-laadun polttoaineella. Aseta säiliö lämmittimen sisälle ja odota 180 minuuttia kunnes uusi sydänlanka kastuu läpimäräksi polttoaineella.
