Produkttype	Mobil flytende brenselovn (tilleggsvarme)
Merke	Qlima
Modell	R7227STC2
Dimensjoner (L × B × H)	455 × 295 × 495 mm
Vekt	8,7 kg
Strømforsyning	Batterier 6 V DC (4 × R14) for tenning; flytende brensel (avsvovlet parafin)
Maksimal varmeeffekt	2700 W (225 g/h)
Anbefalt romvolum	45 til 95 m³ (normalt ventilert)
Minste romvolum	45 m³ (18 m²)
Kapasitet for avtakbar tank	4,2 L
Maksimal driftstid	15 timer (ved maksimal effekt)
Godkjent brensel	Qlima Premium Quality Fuels, PTX (i samsvar med franske forskrifter av 18/07/2002 og 25/06/2010)
Tenning	Elektrisk (tennknapp med batterier)
Slokking	Manuell slokkeknapp
Flammeregulering	Sentralt hjul (justerbar flammehøyde)
Sikkerhet	Automatisk stopp ved overoppheting; temperert topp « Safe top »; pendelsikkerhetssystem
Løpende vedlikehold	Rengjøring med tørr klut; tømming og påfylling av tank
Slitedeler	Veke (type O), batterier, håndpumpe
Medfølgende tilbehør	Håndpumpe, transportplugg, bruksanvisning
Garanti	4 år (unntatt slitedeler og upassende brensel)
Bruk	Tørt innendørs, ventilert rom, ikke bruk kontinuerlig som hovedvarme

Ofte stilte spørsmål - R7227STC2 QLIMA

Hvilket brensel skal jeg bruke med Qlima R7227STC2 ovnen?

Bruk utelukkende et flytende brensel for mobil oppvarming som er i samsvar med franske forskrifter av 18/07/2002 og 25/06/2010, som Qlima Premium Quality Fuels eller PTX. Bruk av annet brensel kan skade apparatet og ugyldiggjøre garantien.

Hvordan tenner jeg ovnen R7227STC2?

Forsikre deg om at tanken er fylt og at batteriene er på plass (4×R14). Drei sentralknappen til høyre til stopp, og trykk deretter på tennknappen til en flamme vises i brenneren. Ikke bruk makt. Etter tenning, kontroller at brenneren er loddrett.

Hva gjør jeg hvis apparatet slukker kort tid etter tenning?

Dette kan skyldes en opphopning av varme i et allerede varmt rom (19-20 °C). La apparatet kjøle seg ned i minst 15 minutter før du tenner på nytt. Hvis problemet vedvarer, luft mer eller bruk apparatet i et kjøligere rom.

Hvordan vedlikeholder jeg veken på ovnen?

For å forlenge levetiden til veken, la apparatet av og til bruke opp alt brenselet til automatisk slokking. Ved sesongstart, bruk nytt brensel. Utskifting av veke (type O) må gjøres i henhold til prosedyren beskrevet i bruksanvisningen, og la den nye veken suge seg full i 180 minutter før første tenning.

Kan jeg bruke ovnen i et lite rom?

Ja, men romvolumet må være minst 45 m³ (omtrent 18 m²). Hvis rommet er mindre, må du åpne et vindu eller en dør på gløtt (ca. 2,5 cm) for å sikre tilstrekkelig ventilasjon. Apparatet skal ikke brukes kontinuerlig som hovedvarme.

Hvordan transporterer jeg ovnen trygt?

La først apparatet kjøle seg helt ned. Fjern den avtakbare tanken og brenselfilteret. Sett inn den medfølgende transportpluggen i stedet for filteret for å unngå lekkasjer. Transporter alltid apparatet i loddrett stilling.

Hva gjør jeg ved lukt av brensel eller røyk?

Kontroller at brenneren er loddrett og at flammen verken er for høy eller for lav. Bruk brensel av god kvalitet og sørg for tilstrekkelig ventilasjon. Hvis lukten vedvarer, rengjør apparatet og kontroller tilstanden til veken. Ved problemer, kontakt din forhandler.

Hvordan skifter jeg veken på modell R7227STC2?

Slå av og la apparatet kjøle seg ned. Fjern tanken, batteriene, grillen og forbrenningskammeret. Følg trinnene i bruksanvisningen for å demontere kabinettet og vekeregulatoren. Bytt veken ved å justere pinnene, og sett deretter alt sammen igjen. Etter montering, vent 180 minutter før du tenner, slik at veken kan suge seg full. Overlat om mulig denne operasjonen til en autorisert spesialist.

Hvor lang er garantien for Qlima R7227STC2 ovnen?

Garantien er på 4 år fra kjøpsdatoen, og dekker produksjons- og designfeil. Slitedeler (veke, batterier, pumpe) og skader forårsaket av bruk av ikke-godkjent brensel er unntatt. Ta vare på den originale kjøpskvitteringen.

Hvor plasserer jeg batteriene og hvilken type skal jeg bruke?

Batteriene plasseres bak på apparatet, i det angitte rommet. Bruk 4 R14 (C)-batterier på 1,5 V som gir en total spenning på 6 V DC. Følg polariteten (+ og -). Ikke bland gamle og nye batterier, eller forskjellige typer. Fjern batteriene hvis apparatet ikke skal brukes på lenge.

BRUKSANVISNING R7227STC2 QLIMA

Bruk kun renset parafin. Vennligst les brukermanualen før fylling. ADVARSLER FOR RIKTIG BRUK

Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. - Ikke flytt konvektoren når den brenner eller fortsatt er varm. Ikke fyll på konvektoren eller reparer den når den brenner eller fortsatt er varm. - Plasser forsiden av konvektoren minst 1,5 meter fra vegger, gardiner og møbler. - Ikke bruk konvektoren i støvete rom eller på svært trekkfulle steder. Du vil i begge tilfeller ikke oppnå optimal forbrenning. - Slå av konvektoren før du legger deg. - Oppbevar og flytt på drivstoff bare i egnede beholdere og jerrykanner. - Pass på at drivstoffet ikke utsettes for varme eller ekstreme temperaturforandringer. Oppbevar alltid drivstoffet på et kjølig, tørt og mørkt sted (sollys vil påvirke kvaliteten). - Bruk aldri konvektoren der det kan forekomme skadelige gasser eller damp (f.eks. eksosgass eller damp fra maling). - Vær oppmerksom på at gitteret på konvektoren blir varmt. Det er risiko for brann hvis apparatet dekkes til. Pass alltid på at det er nok ventilasjon. - Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, hvis de får tilsyn eller instruksjon vedrørende bruk av apparatet på en sikker måte og forstår farene som er involvert. Barn skal ikke leke med apparatet.
• Rengjøring og brukervedlikehold skal ikke gjøres av barn uten tilsyn.

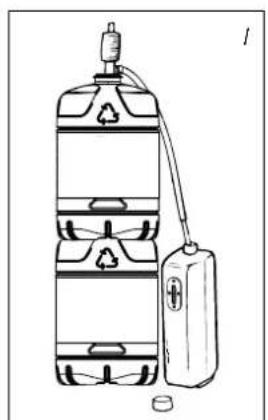

4. Transporter alltid ovnen i loddrett stilling. 5. Tøm den stasjonære beholderen med en drivstoffpumpe før transport, hvis det er brukt feil type drivstoff eller drivstoffet er skittent. Fjern først drivstoffilteret og sett deretter drivstoffpumpen inn i den tomme stasjonære beholderen. Følg samme fremgangsmåte hvis drivstoffbeholderen inneholder vann.

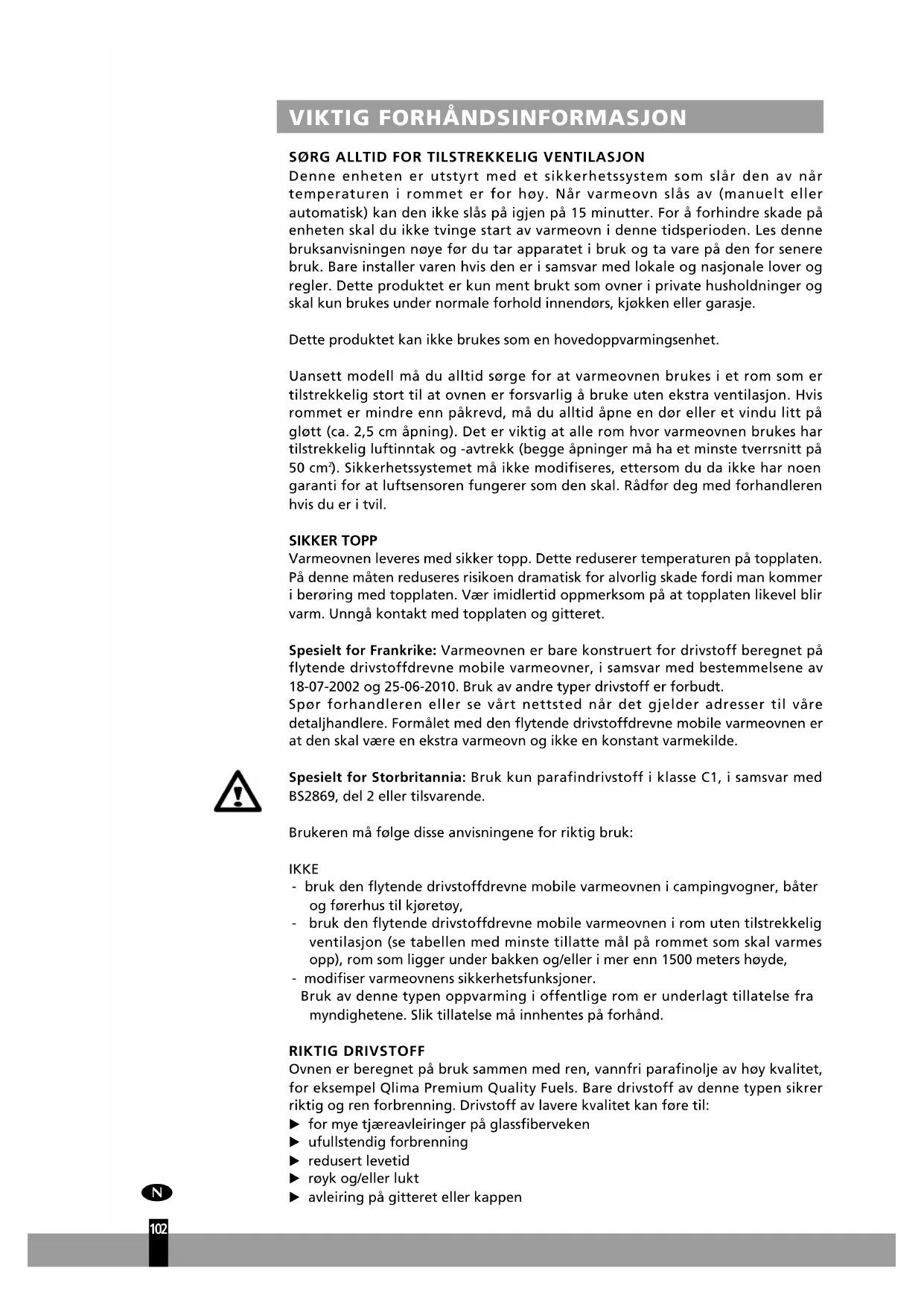

Uansett modell må du alltid sørge for at varmeovnen brukes i et rom som er tilstrekkelig stort til at ovnen er forsvarlig å bruke uten ekstra ventilasjon. Hvis rommet er mindre enn påkrevd, må du alltid åpne en dør eller et vindu litt på gløtt (ca. 2,5 cm åpning). Det er viktig at alle rom hvor varmeovnen brukes har tilstrekkelig luftinntak og -avtrekk (begge åpninger må ha et minste tverrsnitt på 50 cm²). Sikkerhetssystemet må ikke modifiseres, ettersom du da ikke har noen garanti for at luftsensoren fungerer som den skal. Rådfør deg med forhandleren hvis du er i tvil.

SIKKER TOPP

Varmeovnen leveres med sikker topp. Dette reduserer temperaturen på topplaten. På denne måten reduseres risikoen dramatisk for alvorlig skade fordi man kommer i berøring med topplaten. Vær imidlertid oppmerksom på at topplaten likevel blir varm. Unngå kontakt med topplaten og gitteret.

Spesielt for Frankrike: Varmeovnen er bare konstruert for drivstoff beregnet på flytende drivstoffdrevne mobile varmeovner, i samsvar med bestemmelsene av 18-07-2002 og 25-06-2010. Bruk av andre typer drivstoff er forbudt.

Brukeren må følge disse anvisningene for riktig bruk:

IKKE

• bruk den flytende drivstoffdrevne mobile varmeovnen i campingvogner, båter og førerhus til kjøretøy,
• bruk den flytende drivstoffdrevne mobile varmeovnen i rom uten tilstrekkelig ventilasjon (se tabellen med minste tillatte mål på rommet som skal varmes opp), rom som ligger under bakken og/eller i mer enn 1500 meters høyde,
• modifiser varmeovnens sikkerhetsfunksjoner.

Bruk av denne typen oppvarming i offentlige rom er underlagt tillatelse fra myndighetene. Slik tillatelse må innhentes på forhånd.

RIKTIG DRIVSTOFF

Ovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet, for eksempel Qlima Premium Quality Fuels. Bare drivstoff av denne typen sikrer riktig og ren forbrenning. Drivstoff av lavere kvalitet kan føre til:

for mye tjæreavleiringer på glassfiberveken, ufullstendig forbrenning, redusert levetid, røyk og/eller lukt, avleiring på gitteret eller kappen

Bare når du benytter riktig drivstoff, kan du bruke ovnen på en trygg, effektiv og behagelig måte.

Det er derfor viktig å bruke riktig drivstoff, slik at du kan bruke ovnen på en trygg, effektiv og behagelig måte.

Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien.

Hør alltid med den lokale forhandleren for å få vite hva som er riktig drivstoff til ovnen.

HÅNDBOK

Å INSTALLERE OVNEN

1 Ta varmeovnen forsiktig ut av esken og kontroller innholdet.

I tillegg til ovnen må du også ha:

et transportdeksel, drivstoffpumpe, og bruksanvisningen.

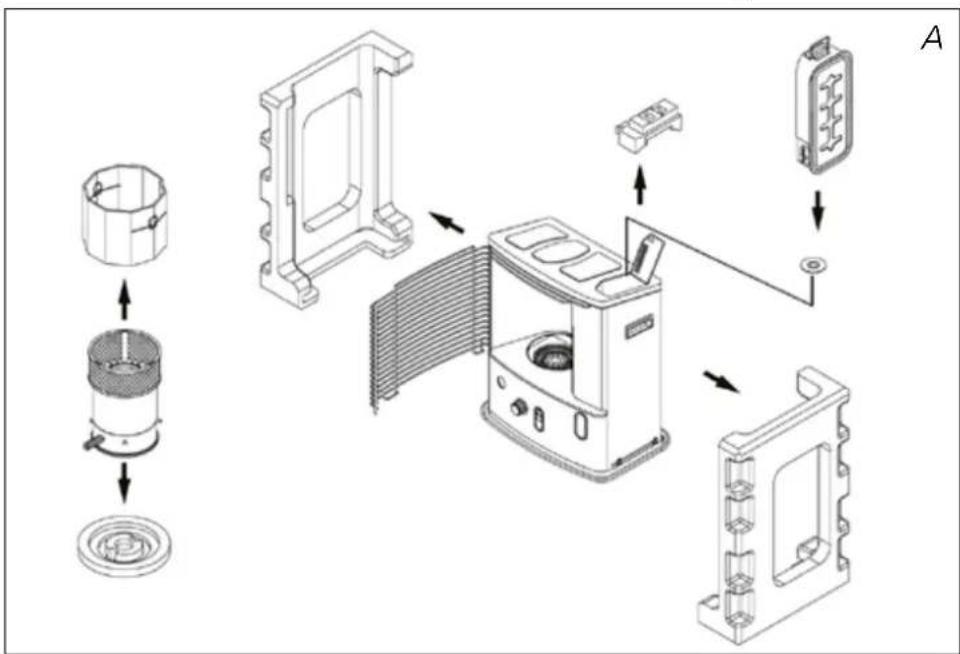

Oppbevar esken og emballasjen (Fig. A) for lagring og/eller transport.

Fjern resten av emballasjen:

Slipp høyre side av grillen. Løft gitteret fra sporet (fig. B) og trekk det fremover. Trekk begge ender av emballasjen til sidene og samtidig litt nedover (se fig. C). Fjern forbrenningskammeret og emballasjen under forbrenningskammeret (Fig. D). Sett forbrenningskammeret tilbake på plass. Forbrenningskammeret er riktig plassert når det lett kan skyves litt til venstre og høyre ved hjelp av håndtaket ⑤ (fig. F). Lukk gitteret: Løft det litt, slik at du setter det tilbake i sporet. Åpne lokket til den uttakbare beholderen ⑧ og fjern stykke skumplast.

4 Sett batteriene i holderen ① på baksiden av varmeovnen (fig. G). Pass på at de positive og negative polene ligger riktig i forhold til merkene + og - i batterihuset. Lukk batteridekselet.

IKKE lad opp ikke-oppladbare batterier! IKKE bland forskjellige typer og merker av batterier, IKKE bland gamle og nye batterier. Hvis apparatet oppbevares eller ikke brukes over lengre tid: ta alltid ut batteriene. IKKE kortslutt de elektriske strømforsyningsterminalene. Slik tar du ut batteriene: bare ta dem ut av batteriholderen.

5 Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den.

6 Varmeovnen er nå klar til bruk.

Når varmeovnen er ny kan den avgi noe lukt en stund, når den brukes for første gang. Sørg derfor for ekstra ventilasjon eller slå på varmeovnen utenfor stuen.

Når du bruker varmeovnen for første gang, skal du først sette den uttakbare beholderen på plass og vente i ca. 180 minutter før du tenner ovnen. Da kan glassfiberveken trekke til seg drivstoff. Følg samme prosedyre når du har brent opp alt drivstoffet fra beholderen, samt etter at glassfiberveken er skiftet.

Kontroller alltid drivstoffindikatoren før du slår på varmeovnen ⑥, for å se om den uttakbare beholderen må fylles.

Tenn alltid varmeovnen med tenningsenheten. Du må aldri bruke fyrstikker eller en sigarett.

Følg fremgangsmåten nedenfor:

1. Drei den riflede vekereguleringsbryteren 2 med urviseren til den stopper (fig. K). Trykk ned tenningsknappen ③ (fig. L), men ikke bruk for mye kraft. Slipp tenningsknappen straks du ser en flamme i forbrenningskammeret 4.

Når ovnen er tent, må du alltid kontrollere om forbrenningskammeret 4 er plant ved å skyve det litt til venstre og til høyre med håndtaket 5 (fig. E). Bruk jevne og smidige bevegelser. Er ikke forbrenningskammeret plant, kan det føre til røyk- og sotutvikling.

D. SLIK SKAL VARMEOVNEN BRENNE

Når du har tent varmeovnen, tar det 10 til 15 minutter før du kan kontrollere om den brenner godt. Er flammen for høy, kan det føre til røyk- og sotutvikling. Er flammen for lav, kan det føre til luktutvikling. Fig. Q viser minimal og største tillatte høyde på flammen. Flammen kan reguleres litt ved hjelp av flammeregulatoren (fig. M).

Flammen kan også bli for lav på grunn av:

• utilstrekkelig drivstoff (fyll beholderen), dårlig kvalitet på drivstoffet (ta kontakt med forhandler), utilstrekkelig ventilasjon (åpne vindu eller dør), svinn på veken (ta kontakt med forhandler og bytt veken, se avsnitt L)

E. SLÅ AV VARMEOVNEN

La ovnen brenne på laveste innstilling i ca. åtte minutter. Trykk på AV-knappen ①. Flammen slokker etter en kort stund (fig. N).

F. FUNKSJONSVIKT, ÅRSAKER OG LØSNINGER

Kontakt forhandleren hvis du ikke klarer å utbedre eventuelle funksjonsfeil ved hjelp av anvisningene nedenfor.

OVNEN SLÅR SEG IKKE PÅ

Batteriene sitter ikke som de skal i holderen. Kontroller (fig. G). Det er ikke igjen nok strøm i batteriene til å slå på ovnen. Bytt batterier (fig. G). Beholderen er tom for drivstoff, eller veken er blitt skiftet. Vent i 180 minutter når du har fylt på og byttet ut den attakbare beholderen før du tenner varmeovnen. Du skyver tenningsbryteren 3 ned med for stor kraft. Skyv den ned med litt mindre kraft (avsnitt C).

FLAMMEN ER UREGELMESSIG, OG/ELLER DET ER SOT OG/ELLER LUKT

Forbrenningskammeret 4 er/DDt iRiktg plass.

Bruk håndtaket for å gjøre det plant, til det er lett å skyve det litt til venstre og til høyre så kammeret blir plant.

Du bruker drivstoff som er gått ut på dato.

Start høyeroppvarmingssesong med nytt drivstoff.

Du bruker feil type drivstoff. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon".

Det har samlet seg støv nederst på ovnen. Kontakt forhandleren.

Du bruker feil type drivstoff. Det er for flyktig. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon". Veken plassert for høyt. Kontakt forhandleren.

G

VEDLIKEHOLD

Varmeovnen trenger nesten ikke vedlikehold. Det er imidlertid viktig at du fjerner støv og flekker i rett tid med en fuktig klut. Ellers kan dette bli til flekker som vanskelig lar seg fjerne. Under normale forhold er bare 2 komponenter utsatt for slitasje:

1. BATTERIENE

Du kan skifte batteriene selv. Ikke kast gamle batterier sammen med annet husholdningsavfall. Følg lokale bestemmelser for avhending av kjemisk husholdningsavfall. Ikke kast batterier på bål, der de kan eksplodere, eller frigjøre farlig væske.

2. TENNSPOLEN

Ikke fjern noen komponenter fra ovnen på egen hånd. Kontakt alltid forhandleren når utbedringer er nødvendig.

La ovnen avkjøle før du begynner med vedlikeholds- eller servicearbeid.

H OPPBEVARING (SLUTT PÅ DEN KALDE ÅRSTIDEN)

Vi anbefaler at du brenner opp alt drivstoffet i drivstoffbeholderen på slutten av oppvarmingssesongen og setter ovnen bort til lagring på behørig måte. Følg fremgangsmåten nedenfor:

1. Tenn varmeovnen utenfor stua og la den brenne til alt drivstoffet er brukt opp. 2. La varmeovnen avkjøle. 3. Rengjør varmeovnen med en fuktig klut og tørk den av med en klut. 4. Ta batteriene ut av holderen og oppbevar dem på et tørt sted. 5. Rengjør drivstoffilteret. 6. Oppbevar varmeovnen på et støvfritt sted, om mulig i originalemballasjen. Du må ikke ta vare på ubrukt drivstoff til neste oppvarmingssesong. Hvis det fortsatt er drivstoff igjen, må det avhendes i henhold til lokale forskrifter for avhending av kjemisk husholdningsavfall.

transportdeksel

TRANSPORT

	R4224STC-2 R7227S	C-2
Tenning elektrisk
Drivstoff parafin
Kapasitet (kW)* 2.4 2.7
Egnet plass (m3)** 40-85 45-95
Drivstoffforbruk (l/t)* 0.250 0.281
Drivstoff-forbruk (g/t)* 200 225
Forbrenningstid per beholder (t)* 16.8 15.0
Kapasitet uttakbar beholder (liter)	4.2 4.2
Vekt (kg)	8.6 8.7
Mål (mm) (ongså sukkelplaten)	bredde 455
	dybde 295
	høyde 495
Batterieres	6V D.C. (R14 x 4)
Veketype	O

• Ved maksimumsinnstilling ** Spesifiserte verdier er retningsgivende

K GARANTIBETINGELSER

Konvektoren leveres med 48 måneders garanti som gjelder fra og med kjøpsdato. Innen denne perioden vil alle defekter i materiale eller utførelse repareres uten kostnad. Følgende bestemmelser skal gjelde for denne garantien.

Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade. Eventuelle reparasjoner eller bytte av komponenter innenfor garantiperioden vil ikke føre til forlengelse av garantiperioden. 3. Garantien vil være ugyldig hvis konvektoren er modifisert, hvis det er brukt uoriginale deler, eller den er reparert av tredjeparter. 4. Garantien vil ikke omfatte deler som er gjenstand for normal slitasje, f.eks. batteriene, veken og den manuelle drivstoffpumpen. Se Qlima.com/warranty for den fullstendige listen over deler som er utelukket fra garantien. 5. Garantien gjelder kun når du fremviser den originale, daterte kvitteringen, forutsatt at ingen endringer er gjort. 6. Bruk av riktig brensel er avgjørende for riktig bruk av varmeren. Garantien skal ikke gjelde skade som forårsakes av handlinger som ikke er i samsvar med bruksanvisningene, forsømmelse og bruk av feil type drivstoff eller drivstoff som er gått ut på dato. Bruk av feil brensel kan til og med være farlig, se kapitlet "Riktig drivstoff". Transportkostnader og risikoene involvert under transport av konvektoren eller konvektorkomponenter vil alltid være kjøperens ansvar.

Vi anbefaler at du alltid leser bruksanvisningen nøye først. Da unngår du unødvendige transportutgifter. Hvis du ikke finner noen løsning der, må du ta ovnen med til forhandleren når utbedringer er nødvendig.

• Lettantennelige stoffer kan føre til ukontrollert forbrenning og flammeutvikling. Prøv aldri å flytte på ovnen hvis dette skulle skje, men slå den alltid av øyeblikkelig (se avsnitt E). I eventuelle nødstilfeller kan du bruke brannslukker, men bare type B-brannslukker, karbondioksid- eller pulverapparat.

SKIFTE UT VEKEN

PASS PÅ AT OVNEN ER AV OG HELT KALD FØR DU BEGYNNER Å BYTTE VEKEN.

1a. Åpne tanklokket 8 og fjern drivstofftanken 9. 1b. Ta ut batteriene for å forhindre mulige brannskader. 1c. Åpne frontgrillen og fjern forbrenningskammeret 4. 1d. Fjern vekejusteringen 2 og tenningsknappen 3 ved å trekke den rett ut. 2a. Skru ut de fem skruene: 1 fra bak, 2 på høyre side og 2 fra venstre side av kabinettet. 2b. Fjern sensoren på baksiden av skapet. 3. Ta av kassen ved å trekke den rett opp. 4. Fjern den ene skruen på dekselet A/B. 5a. Fjern kontakten (1EA) fra tenneren. 5b. Fjern velte-sikkerhetsbryteren ved å skru ut 1 skrue. 5c. Fjern de 3 kontaktene (3EA) fra PCB. 6. Skru av fire vingemuttere. 7. Fjern vekejusteringsenheten. 8. Trykk pinnen av veken som er montert inne i vekehylsen. Demonter veken, vekeholderen og vekehylsen separat. 9. Installer den nye veken og sett de tre pinnene på den nye veken inn i de 3 hullene på vekehylsen i oppadgående retning (se pilen merket "opp" på vekehylsen). 10. Trykk den nye veken inn i holdetennene på vekehylsen, slik at veken fester seg tett rundt innsiden av vekehylsen, og glatt ut eventuelle rynker. 11. Still pinnene inn med de avlange hullene inne i vekejusteringen. Før du trykker forsiktig hver av de tre pinnene på veken (nå festet til vekehylsen) mot innsiden. Sett de tre pinnene i de skrå sporene på vekejusteringen. Trykk på hver av de tre pinnene, og sett dem godt til i hullene. 12. Vri vekereguleringsbryteren ② og kontroller for å være sikker på at veken beveger seg opp og ned fritt. 13. Skyv vekejusteringsenheten ned i avløpsrøret. Plasser justeringsakselen til forsiden av ovnen. 14. Stram fire vingemuttere på festebolten, men ikke stram dem helt.

1. Hev veken i høyeste posisjon og trekk til vingemuttere i flere trinn.
2. Sjekk vekehøyden. Det bør være 5/16 over kragen.
3. Sjekk for riktig klaring mellom vekeholderen og utkastrøret. Det bør være den samme på alle kanter. 18a. Sett tilbake vippebryterenheten ved å skyve den slukker knott 1. 18b. Fjern kontakten (1EA) fra tenneren.
4. Kontroller funksjonen til velte-sikkerhetsstoppen ved å skyve slukke-knappen ➀ for å rokke ved pendelen.
5. Installer den automatiske tenningsenheten.
6. Installer vinddekselet A/B.
7. Sett på kabinettet 14.
8. Stram de fem skruene på kabinettet og installer sensoren på baksiden av kabinettet 14.
9. Installer forbrenningskammeret ④ og drivstofftanken 9.
10. Sett på vekejusteringsknappen ② og tenningsknappen ③. Lukk frontplaten.

Installer batteriene i batterikassen og fyll tanken med Qlima Premium Quality Fuels. Sett tanken inn i ovnen og vent i minst 180 minutter for den nye veken til helt mettet med drivstoffet.
