Produkttype	Mobil flytende drivstoffvarmer
Merke	Qlima
Modell	R8128SC2
Mål (L x B x H)	455 x 295 x 470 mm
Vekt	9,7 kg
Strømforsyning	Batterier 6V DC (4 x R14) + flytende drivstoff
Maks. varmeeffekt	238 g/h (2850 W)
Anbefalt romvolum	50 til 105 m³
Tankens driftstid	17,5 timer
Avtakbar tankkapasitet	5,2 liter
Tenning	Elektrisk (tenningsknapp)
Drivstofftyper	Flytende drivstoff i samsvar med forskriftene av 18/07/2002 og 25/06/2010 (f.eks. Qlima Premium Quality Fuels, PTX)
Sikkerhet	Automatisk stans ved overoppheting, luftkvalitetskontrollsystem (CO₂-sensor), avstengningsknapp, temperert topp "Safe top"
Vedlikehold	Rengjøring med tørr klut, bytte av veke og batterier, tømming av tanken ved sesongslutt
Slitedeler	Veke, batterier, håndpumpe
Garanti	4 år (uten forbruksvarer)
Medfølgende tilbehør	Håndpumpe, transportplugg, bruksanvisning
Transport	Bruk transportpluggen, hold alltid apparatet i vertikal stilling
Generell informasjon	Ekstra varmeapparat for intermitterende bruk, kun innendørs bruk

Ofte stilte spørsmål - R8128SC2 QLIMA

Hvilket drivstoff skal brukes til Qlima R8128SC2-varmeren?

Bruk kun flytende drivstoff i samsvar med forskriftene av 18/07/2002 og 25/06/2010, som Qlima Premium Quality Fuels eller PTX. Bruk av andre drivstoff er forbudt og farlig.

Hvordan tenner jeg apparatet riktig?

Drei den sentrale knappen til høyre til den stopper, og trykk deretter på tenningsknappen. Bruk aldri fyrstikker eller lighter. Etter tenning, vent 10 til 15 minutter før du kontrollerer flammen.

Hvorfor slår apparatet seg av av seg selv?

Dette kan skyldes overoppheting (sikkerhetssystemet slår av apparatet) eller oksygenmangel (rommet er for lite eller dårlig ventilert). Vent 15 minutter før du tenner på nytt og luft ut rommet.

Hvordan vedlikeholder jeg veken?

For å forlenge vekens levetid, la apparatet bruke opp drivstoffet helt av og til. Bytte av veke må gjøres av en autorisert fagperson. Følg instruksjonene i kapittel L i bruksanvisningen.

Hvordan fyller jeg tanken?

Slå av apparatet, ta ut den avtakbare tanken, skru av lokket og bruk håndpumpen til å fylle. Ikke fyll for mye, spesielt hvis drivstoffet er kaldt. Sett tanken tilbake og lukk lokket.

Hva gjør jeg hvis flammen er for lav eller ustabil?

Sjekk drivstoffnivået, drivstoffkvaliteten, rommets ventilasjon og brennerens posisjon. Hvis problemet vedvarer, kan veken være slitt – kontakt forhandleren din.

Hvordan transporterer jeg apparatet trygt?

La apparatet avkjøles, fjern den avtakbare tanken og drivstoffilteret, og sett inn den medfølgende transportpluggen. Transporter alltid apparatet i vertikal stilling.

Hva er garantien og hva dekker den?

Garantien er på 4 år fra kjøpsdato, og dekker produksjons- eller designfeil. Slitedeler (veke, batterier, pumpe) og skader som følge av feil drivstoff er ikke dekket.

Kan apparatet brukes på bad eller kjøkken?

Nei, apparatet må ikke brukes nær vannkilder (badekar, dusj, basseng). Det skal plasseres i et tørt og godt ventilert rom, minst 1,5 meter fra vegger, gardiner og møbler.

Hva gjør jeg ved søl av drivstoff?

Tørk umiddelbart opp sølt drivstoff med en klut. Sørg for god ventilasjon i rommet. Forsøk ikke å tenne apparatet før lukten er borte.

BRUKSANVISNING R8128SC2 QLIMA

Bruk kun renset parafin. Vennligst les brukermanualen før fylling.

ADVARSLER FOR RIKTIG BRUK

• Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy.
• Ikke flytt konvektoren når den brenner eller fortsatt er varm. Ikke fyll på konvektoren eller reparer den når den brenner eller fortsatt er varm.
• Plasser forsiden av konvektoren minst 1,5 meter fra vegger, gardiner og møbler.
• Ikke bruk konvektoren i støvete rom eller på svært trekkfulle steder. Du vil i begge tilfeller ikke oppnå optimal forbrenning.
• Slå av konvektoren før du legger deg.
• Oppbevar og flytt på drivstoff bare i egnede beholdere og jerrykanner.
• Påse at drivstoffet ikke utsettes for varme eller ekstreme temperaturforandringer. Oppbevar alltid drivstoffet på et kjølig, tørt og mørkt sted (sollys vil påvirke kvaliteten).
• Bruk aldri konvektoren der det kan forekomme skadelige gasser eller damp (f.eks. eksosgass eller damp fra maling).
• Vær oppmerksom på at gitteret på konvektoren blir varmt. Det er risiko for brann hvis apparatet dekkes til.
• Påse alltid at det er nok ventilasjon.
• Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.
• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, hvis de får tilsyn eller instruksjon vedrørende bruk av apparatet på en sikker måte og forstår farene som er involvert. Barn skal ikke leke med apparatet.
• Rengjøring og brukervedlikehold skal ikke gjøres av barn uten tilsyn.

▶ Byt ikke rundt på + og – polen

For å fjerne batteriene: ta dem bare ut av batterirommet

2b. Fjern sensoren bak på kabinettet 14.

Gratulerer med kjøpet av denne transportable varmeovnen beregnet på privat bruk. Du har kjøpt et kvalitetsprodukt du vil ha glede av i mange år fremover. Det forutsetter selvfølgelig at du bruker ovnen på riktig måte. Les denne bruksanvisningen først for å sikre varmeovnen maksimal brukstid. Varmeovnen leveres med 48 måneders produsentgaranti på alle mangler i materialer eller utførelse.

Vi håper du får mye varme og hygge med ovnen.

Med vennlig hilsen

PVG Holding b.v.

Kundeserviceavdelingen

1 LES BRUKSANVISNINGEN FØRST.

2 KONTAKT FORHANDLEREN HVIS DU LURER PÅ NOE.

GENERELLE ANVISNINGER FOR BRUK

Nedenfor finner du hovedpunktene du må gå gjennom før du begynner å bruke varmeovnen. Du finner flere opplysninger i HÅNDBOKEN (side 91 ff.).

• For å hindre brann må beholderen enten fylles når varmeovnen er slått av eller i et annet rom enn der varmeovnen står.
• Oppbevar alle drivstoffbeholdere med originallokk og tetninger på et kjølig og mørkt sted.
• Drivstoffets alder. Bruk nytt drivstoff i begynnelsen av hver fyringssesong.
• Bruk av Qlima Premium Quality Fuels som drivstoff sikrer god kvalitet.
• Før du skifter merke og/eller type drivstoff, må du sørge for at den mobile varmeovnen er helt tømt for rester av gammelt drivstoff.
• Første gang du slår på varmeovnen, lukter det "nytt" en liten stund.

① AV-knapp (nød-stopp) ② Riflet regulerings-bryter ③ Tenningsknapp ④ Forbrenningskammer ⑤ Håndtak til forbrenningskammer ⑥ Drivstoffindikator ⑦ Gitter ⑧ Lokk til uttakbar beholder ⑨ Uttakbar beholder ⑩ Drivstoffmåler på uttakbar beholder ⑪ Batteriholder ⑫ Håndtak ⑬ Kasse ⑭ Kontrollsystem for luftkvalitet

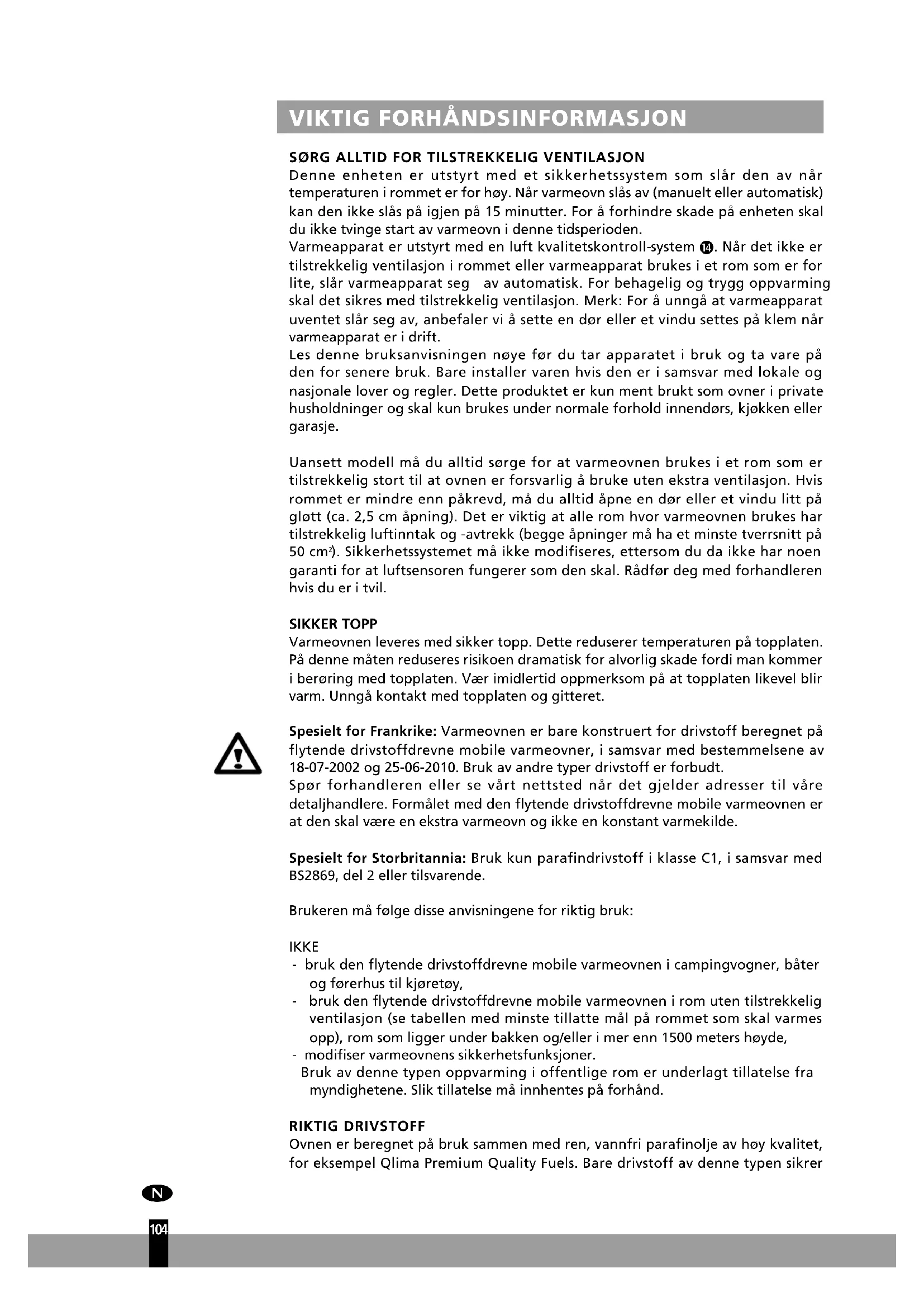

VIKTIG FORHÅNDSINFORMASJON

SØRG ALLTID FOR TILSTREKKELIG VENTILASJON

Denne enheten er utstyrt med et sikkerhetssystem som slår den av når temperaturen i rommet er for høy. Når varmeovnen slås av (manuelt eller automatisk) kan den ikke slås på igjen på 15 minutter. For å forhindre skade på enheten skal du ikke tvinge start av varmeovnen i denne tidsperioden.

Varmeapparatet er utstyrt med et luftkvalitetskontrollsystem ⑭. Når det ikke er tilstrekkelig ventilasjon i rommet eller varmeapparatet brukes i et rom som er for lite, slår varmeapparatet seg av automatisk. For behagelig og trygg oppvarming skal det sikres med tilstrekkelig ventilasjon. Merk: For å unngå at varmeapparatet uventet slår seg av, anbefaler vi å sette en dør eller et vindu på klem når varmeapparatet er i drift.

Les denne bruksanvisningen nøye før du tar apparatet i bruk og ta vare på den for senere bruk. Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som ovner i private husholdninger og skal kun brukes under normale forhold innendørs, kjøkken eller garasje.

Uansett modell må du alltid sørge for at varmeovnen brukes i et rom som er tilstrekkelig stort til at ovnen er forsvarlig å bruke uten ekstra ventilasjon. Hvis rommet er mindre enn påkrevd, må du alltid åpne en dør eller et vindu litt på gløtt (ca. 2,5 cm åpning). Det er viktig at alle rom hvor varmeovnen brukes har tilstrekkelig luftinntak og -avtrekk (begge åpninger må ha et minste tverrsnitt på 50 cm²). Sikkerhetssystemet må ikke modifiseres, ettersom du da ikke har noen garanti for at luftsensoren fungerer som den skal. Rådfør deg med forhandleren hvis du er i tvil.

SIKKER TOPP

Varmeovnen leveres med sikker topp. Dette reduserer temperaturen på topplaten. På denne måten reduseres risikoen dramatisk for alvorlig skade fordi man kommer i berøring med topplaten. Vær imidlertid oppmerksom på at topplaten likevel blir varm. Unngå kontakt med topplaten og gitteret.

Spesielt for Frankrike: Varmeovnen er bare konstruert for drivstoff beregnet på flytende drivstoffdrevne mobile varmeovner, i samsvar med bestemmelsene av 18-07-2002 og 25-06-2010. Bruk av andre typer drivstoff er forbudt.

Brukeren må følge disse anvisningene for riktig bruk:

IKKE

• bruk den flytende drivstoffdrevne mobile varmeovnen i campingvogner, båter og førerhus til kjøretøy,
• bruk den flytende drivstoffdrevne mobile varmeovnen i rom uten tilstrekkelig ventilasjon (se tabellen med minste tillatte mål på rommet som skal varmes opp), rom som ligger under bakken og/eller i mer enn 1500 meters høyde,
• modifiser varmeovnens sikkerhetsfunksjoner.

Bruk av denne typen oppvarming i offentlige rom er underlagt tillatelse fra myndighetene. Slik tillatelse må innhentes på forhånd.

RIKTIG DRIVSTOFF

Ovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet, for eksempel Qlima Premium Quality Fuels. Bare drivstoff av denne typen sikrer

riktig og ren forbrenning. Drivstoff av lavere kvalitet kan føre til:

for mye tjæreavleiringer på glassfiberveken ▶ ufullstendig forbrenning ▶ redusert levetid ▶ røyk og/eller lukt ▶ avleiring på gitteret eller kappen

Det er derfor viktig å bruke riktig drivstoff, slik at du kan bruke ovnen på en trygg, effektiv og behagelig måte.

Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien.

Hør alltid med den lokale forhandleren for å få vite hva som er riktig drivstoff til ovnen.

1 Ta varmeovnen forsiktig ut av esken og kontroller innholdet. I tillegg til ovnen må du også ha:

▶ en manuell drivstoffpumpe ▶ et transportdeksel ▶ denne bruksanvisningen

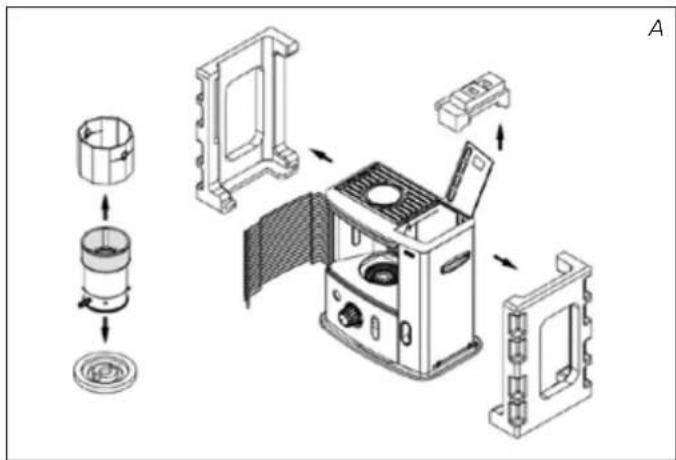

Oppbevar esken og emballasjen (Fig. A) for lagring og/eller transport.

2 Fjern resten av emballasjen:

▶ Slipp høyre side av grillen. Løft gitteret fra sporet (fig. B) og trekk det fremover. ▶ Trekk begge ender av emballasjen til sidene og samtidig litt nedover (se fig. C). ▶ Fjern forbrenningskammeret og emballasjen under forbrenningskammeret (fig. D). ▶ Sett forbrenningskammeret tilbake på plass. Forbrenningskammeret er riktig plassert når det lett kan skyves litt til venstre og høyre ved hjelp av håndtaket ⑤ (fig. F). Lukk gitteret: Løft det litt, slik at du setter det tilbake i sporet. - Åpne lokket til den uttakbare beholderen ⑧ og fjern stykke skumplast.

4 Sett batteriene i holderen ⑪ på baksiden av varmeovnen (fig. G). Pass på at de positive og negative polene ligger riktig i forhold til merkene + og - i batterihuset. Lukk batteridekselet.

▶ Ikke bland + og - polen

▶ IKKE lad opp ikke-oppladbare batterier! ▶ IKKE bland forskjellige typer og merker av batterier, IKKE bland gamle og nye batterier. Hvis apparatet oppbevares eller ikke brukes over lengre tid: ta alltid ut batteriene. ▶ IKKE kortslutt de elektriske strømforsyningsterminalene. ▶ Slik tar du ut batteriene: bare ta dem ut av batteriholderen.

5 Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den.

6 Varmeovnen er nå klar til bruk.

Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan bli litt søl. Følg fremgangsmåten nedenfor:

1 Pass på at varmeovnen er slått av. 2 Åpne det øvre lokket og løft den uttakbare beholderen ut av varmeovnen (fig. H). Merk: Det kan lekke noen dråper fra beholderen. Sett den uttakbare beholderen (lokket skal peke oppover) ned på gulvet og skru av drivstofflokket. 3 Fyll den uttakbare beholderen med en drivstoffpumpe (se bruksanvisningen til drivstoffpumpen). Pass på at den står høyere enn den uttakbare beholderen (fig. I). Sett den riflede slangen inn i åpningen på den uttakbare beholderen. 4 Sjekk drivstoffmåleren på den uttakbare beholderen mens beholderen fylles (fig. J). Slutt å fylle når måleren viser at beholderen er full. Beholderen må ikke overfylles, spesielt ikke når drivstoffet er svært kaldt (drivstoff utvider seg når det varmes opp). 5 La resten av drivstoffet i pumpen renne tilbake i jerrykannen og ta pumpen forsiktig ut. Skru drivstofflokket omhyggelig på igjen. Fjern eventuelt drivstoffsøl. 6 Sjekk om lokket sitter rett og er skrudd ordentlig til. Sett den uttakbare beholderen tilbake i varmeovnen (med lokket ned). Lukk lokket.

C TENNE VARMEOVNEN

Når varmeovnen er ny kan den avgi noe lukt en stund, når den brukes for første gang. Sørg derfor for ekstra ventilasjon eller slå på varmeovnen utenfor stuen.

Når du bruker varmeovnen for første gang, skal du først sette den uttakbare beholderen på plass og vente i ca. 180 minutter før du tenner ovnen. Da kan glassfiberveken trekke til seg drivstoff. Følg samme prosedyre når du har brent opp alt drivstoffet fra beholderen samt etter at glassfiberveken er skiftet.

Kontroller alltid drivstoffindikatoren før du slår på varmeovnen ⑥, for å se om den uttakbare beholderen må fylles.

Tenn alltid varmeovnen med tenningsenheten. Du må aldri bruke fyrstikker eller en sigarett.

Når ovnen er tent, må du alltid kontrollere om forbrenningskammeret ④ er plant ved å skyve det litt til venstre og til høyre med håndtaket ⑤ (fig. E). Bruk jevne og smidige bevegelser. Er ikke forbrenningskammeret plant, kan det føre til røyk- og sotutvikling.

D SLIK SKAL VARMEOVNEN BRENNE

Når du har tent varmeovnen, tar det 10 til 15 minutter før du kan kontrollere om den brenner godt. Er flammen for høy, kan det føre til røyk- og sotutvikling. Er flammen for lav, kan det føre til luktutvikling. Fig. Q viser minimal og største tillatte høyde på flammen. Flammen kan reguleres litt ved hjelp av flammeregulatoren (fig. M).

Flammen kan også bli for lav på grunn av:

▶ utilstrekkelig drivstoff (fyll beholderen) ▶ dårlig kvalitet på drivstoffet (ta kontakt med forhandler) ▶ utilstrekkelig ventilasjon (åpne vindu eller dør) ▶ svinn på veken (ta kontakt med forhandler og bytt veken, se avsnitt L)

E SLÅ AV VARMEOVNEN

La ovnen brenne på laveste innstilling i ca. ett minutt. Trykk på AV-knappen ①. Flammen slokker etter en kort stund (fig. N).

F FUNKSJONSVIKT, ÅRSAKER OG LØSNINGER

Kontakt forhandleren hvis du ikke klarer å utbedre eventuelle funksjonsfeil ved hjelp av anvisningene nedenfor.

▶ Batteriene sitter ikke som de skal i holderen. Kontroller (Fig. G). Det er ikke igjen nok strøm i batteriene til å slå på ovnen. Bytt batterier (fig. G). ▶ Beholderen er tom for drivstoff, eller veken er blitt skiftet. Vent i 180 minutter når du har fylt på og byttet ut den uttakbare beholderen før du tenner varmeovnen. ▶ Du skyver tenningsbryteren ③ ned med for stor kraft. Skyv den ned med litt mindre kraft (avsnitt C).

FLAMMEN ER UREGELMESSIG, OG/ELLER DET ER SOT OG/ELLER LUKT

▶ Forbrenningskammeret ④ er ikke satt riktig på plass. Bruk håndtaket ⑤ for å gjøre det plant, til det er lett å skyve det litt til venstre og til høyre så kammeret blir plant. ▶ Du bruker drivstoff som er gått ut på dato. Start hver oppvarmingssesong med nytt drivstoff. ▶ Du bruker feil type drivstoff. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon". Det har samlet seg støv nederst på ovnen.

Kontakt forhandleren.

▶ Vekehøyden er ikke som den skal. Kontakt forhandleren.

OVNEN SLÅR SEG LANGSOMT AV

▶ Den uttakbare beholderen er tom. Se avsnitt B. Det er kommet vann i den nedre beholderen. Kontakt forhandleren. ▶ Veken er blitt hard på oversiden.

La varmeovnen brenne til alt drivstoffet er brukt opp (avsnitt G). Bruk riktig drivstoff.

▶ Du bruker drivstoff som er gått ut på dato.

Start hver oppvarmingssesong med nytt drivstoff.

OVNEN HAR FORTSATT LAV FLAMME

▶ Veken er plassert for lavt. Kontakt forhandleren. Før du fylte beholderen hadde ovnen brukt opp nesten alt drivstoffet.

▶ Du bruker feil type drivstoff.

Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon".

▶ Rommet er ikke godt nok ventilert.

La et vindu eller en dør stå på vid gap en stund.

OVNEN HAR FOR HØY FLAMME

▶ Du bruker feil type drivstoff. Det er for flyktig. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon". ▶ Veken er plassert for høyt. Kontakt forhandleren.

G VEDLIKEHOLD

Varmeovnen trenger nesten ikke vedlikehold. Det er imidlertid viktig at du fjerner støv og flekker i rett tid med en fuktig klut. Ellers kan dette bli til flekker som vanskelig lar seg fjerne. Under normale forhold er bare tre komponenter utsatt for slitasje:

1. BATTERIENE

Du kan skifte batteriene selv. Ikke kast gamle batterier sammen med annet husholdningsavfall. Følg lokale bestemmelser for avhending av kjemisk husholdningsavfall. Ikke kast batterier på bål, der de kan eksplodere, eller frigjøre farlig væske.

2. TENNSPOLEN

La ovnen avkjøle før du begynner med vedlikeholds- eller servicearbeid.

Vi anbefaler at du brenner opp alt drivstoffet i drivstoffbeholderen på slutten av oppvarmingssesongen og setter ovnen bort til lagring på behørig måte. Følg fremgangsmåten nedenfor:

1 Tenn varmeovnen utenfor stua og la den brenne til alt drivstoffet er brukt opp. 2 La varmeovnen avkjøle. 3 Rengjør varmeovnen med en fuktig klut og tørk den av med en klut. 4 Ta batteriene ut av holderen ⑪ og oppbevar dem på et tørt sted. 5 Rengjør drivstoffilteret. 6 Oppbevar varmeovnen på et støvfritt sted, om mulig i originalemballasjen. Du må ikke ta vare på ubrukt drivstoff til neste oppvarmingssesong. Hvis det fortsatt er drivstoff igjen, må det avhendes i henhold til lokale forskrifter for avhending av kjemisk husholdningsavfall.

I TRANSPORT

Iverksett følgende tiltak for å unngå at det lekker drivstoff når du transporterer ovnen:

1 La varmeovnen avkjøle. 2 Ta ut den uttakbare beholderen ⑨ ut av ovnen og ta ut drivstoffilteret. Noen dråper kan lekke fra filteret; ha en klut tilgjengelig. Oppbevar drivstoffilteret og beholderen utenfor varmeovnen. 3 Sett transportdekselet (fig. O) der drivstoffilteret skal sitte. Trykk det godt på plass. Transportdekselet vil så langt det er mulig bidra til å hindre oljelekkasje fra varmeovnen under transport. 4 Sett alltid varmeovnen i stående stilling. 5 Tøm den stasjonære beholderen med en drivstoffpumpe før transport, hvis det er brukt feil type drivstoff eller drivstoffet er skittent. Fjern først drivstoffilteret og sett deretter drivstoffpumpen inn i den tomme stasjonære beholderen. Følg samme fremgangsmåte hvis drivstoffbeholderen inneholder vann.

J SPESIFIKASJONER

	R 8128S C-2
Tenning elektrisk
Drivstoff parafin
Kapasitet (kW)* 2.85
Egnet plass (m3)** 50-105
Drivstofforbruk (l/t)* 0.297
Drivstoff-forbruk (g/t)* 238
Forbrenningstid per beholder (t)* 17.5
Kapasitet uttakbar beholder (liter) 5.2
Vekt (kg) 9.7
Mål (mm) (også sokkelplaten)	bredde 455
	dybde 295
	høyde 470
Batterieres 6V D.C. (R14 x 4)
Veketype O
Kontroll av ventilasjon (utskifting av luft):Direkte måling av CO2-nivået (NDIR CO2-sensor E-Guard 12).

* Ved maksimumsinnstilling ** Spesifiserte verdier er retningsgivende

K GARANTIBETINGELSER

Konvektoren leveres med 48 måneders garanti som gjelder fra og med kjøpsdato. Innen denne perioden vil alle defekter i materiale eller utførelse repareres uten kostnad. Følgende bestemmelser skal gjelde for denne garantien.

1 Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade. 2 Eventuelle reparasjoner eller bytte av komponenter innenfor garantiperioden vil ikke føre til forlengelse av garantiperioden. 3 Garantien vil være ugyldig hvis konvektoren er modifisert, hvis det er brukt uoriginale deler, eller den er reparert av tredjeparter. 4 Garantien vil ikke omfatte deler som er gjenstand for normal slitasje, f.eks. batteriene, veken og den manuelle drivstoffpumpen. Se Qlima.com/warranty for den fullstendige listen over deler som er utelukket fra garantien. 5 Garantien gjelder kun når du fremviser den originale, daterte kvitteringen, forutsatt at ingen endringer er gjort. 6 Bruk av riktig brensel er avgjørende for riktig bruk av varmeren. Garantien skal ikke gjelde skade som forårsakes av handlinger som ikke er i samsvar med bruksanvisningene, forsømmelse og bruk av feil type drivstoff eller drivstoff som er gått ut på dato. Bruk av feil brensel kan til og med være farlig*, se kapitlet "riktig drivstoff". 7 Transportkostnader og risikoene involvert under transport av konvektoren eller konvektorkomponenter vil alltid være kjøperens ansvar.

1a. Åpne tanklokket ⑧ og fjerne drivstofftanken ⑨.

1b. Ta ut batteriene for å forhindre mulige brannskader.

1c. Åpne frontgrillen og fjerne forbrenningskammeret ④.

1d. Fjern vekejusteringen ② og tenningsknappen ③ ved å trekke den rett ut

2a. Skru ut de fem skruene, 1 fra bak og 2 på høyresiden og 2 fra venstre side av kabinettet.

2b. Fjern sensoren på baksiden av skapet.

1. Ta av kasse ved å trekke den rett opp.
2. Fjern de 1 skrue på dekselet A / B.

5a. Fjern kontakten (1EA) fra tenneren.

5b. Fjern velting sikkerhetsbryter ved å skru 1. skrue.

5c. Fjern de 3 kontakter (3EA) av PCB.

1. Skru av fire vingemuttere
2. Fjern vekejusteringsenheten.
3. Trykk pinnen av veken som er montert inne i vekesaken. Demonter veken, vekeholderen og veketilfellet separat.
4. Installer den nye veken og sett de tre pinnene på den nye veken inn i de tre hullene på vekehylsen i oppadgående retning (se pilen merket "opp" på vekehylsen).
5. Trykk den nye veken inn i holdetennene på vekehylsen, slik at veken fester seg tett rundt innsiden av vekehylsen. Glatt ut eventuelle rynker.
6. Rett pinnene inn med de avlange hullene inne i vekejusteringen. Før du trykker forsiktig hver av de tre pinnene på veken (nå festet til vekehylsen) mot innsiden. Sett de tre pinnene i de skrå sporene på vekejusteringen. Trykk på hver av de tre pinnene, og sett dem godt til i hullene.
7. Vri vekereguleringsbryteren ② og kontroller at veken beveger seg opp og ned fritt.
8. Skyv vekejusteringsenheten ned på avløpsrøret. Plasser justeringsakselen mot forsiden av ovnen.
9. Snug fire vingemuttere på festebolten, men ikke stram dem.

1. Hev veken i høyeste posisjon og trekk til vingemuttere i flere trinn.
2. Sjekk vekehøyden. Det bør være 5/16 over kragen.
3. Sjekk for riktig klaring mellom vekeholderen og utkast tube. Det bør være den samme på alle kanter.

18a. Sett tilbake vippebryteren enheten ved å skyve den slukker knott ①.

18b. Koble de 3 kontakter (3EA) med PCB.

18c. Fjern kontakten (1EA) fra tenneren.

1. Kontroller funksjonen til velting sikkerhetsstopp ved å skyve slukke knappen ① for å rokke ved pendelen.
2. Installer den automatiske tenningen forsamlingen.
3. Installer vinddekselet A / B.
4. Sett på kabinettet 14.
5. Stram de fem skruene på kabinettet og installer sensoren på baksiden av kabinettet 14.
6. Installer forbrenningskammeret ④ og drivstofftanken ⑨.
7. Sett på vekejusteringsknappen ② og tenningsknappen ③. Lukk frontplaten.

Installer batteriene i batterikassen og fyll tanken med Qlima Premium Quality Fuels. Sett tanken inn i ovnen og vent i minst 180 minutter for den nye veken til helt mettet med drivstoffet.
